常用风口设计风速

简介：1、排烟口的风速≤10m/s（老建规9.4.6.6）2((1)、空调送风口的出口风速，消声要求较高时，宜采用2-5m/s，喷口送风可采用4-10m/s。

（采暖6.5.9）2(2)、空调侧送和散流器平送的出口风速2-5 m/s。

4、地面固定斜百叶风口安装于地面，适用于下送风。

5、侧送百叶送风口的最大风速（m/s）见下表：使用场所风速使用场所风速图书馆、播音室 2.5 一般办公室 6.0住宅、公寓、旅馆 3.8 个人办公室 4.0剧场、会堂 3.8 商店7.5电影院 6.0 医院病房 4.06、对于舒适性空调，当采用双层百叶风口侧送时，应选用横向可调节叶片在外、竖向固定叶片在内的风口。

暖通南社整理。

7、对于工艺性空调，当采用贴服侧送时，应采用水平与垂直方向均可调节的双层百叶风口，并配对开多叶调节阀。

三、散流器选用说明：（10K121）1、自力式温控变流行散流器适用于高大空间顶部嵩俸。

自力式温控变流行散流器是将热动元件安装在圆形或方形散流器内，通过感受空调系统送风温度的高低来调节叶片角度，改变送风气流的流型。

夏季送风温度小于等于17℃时，调节叶片角度为水平送风；冬季送风温度大于等于27℃时，调节叶片角度为垂直送风。

2、地面散流器适合安装在夹层地板内，用于高舒适标准的工作环境及计算机房等局部热源较多的场合。

3、圆形或方形散流器相应送风面积的长宽比不宜大于1：1.5.4、散流器宜对称布置或梅花形布置，散流器中心线与侧墙距离不宜小于1.0m。

5、地面散流器不应直接安装在作为下，安装位置距离座位不宜小于400mm。

6、并非所有地面散流器均需设集尘斗，且集尘斗安装与否并不影响地面散流器的气流流型。

7、散流器的颈部最大允许风速（m/s）如下：使用场所允许噪声dB(A)室内净高度（m）3 4 5 6广播室32 3.9 4.15 4.25 4.35 住宅、剧场33-39 4.35 4.65 4.85 5.00 公寓、客房、个人办公室40-46 5.15 5.40 5.75 5.85 餐厅、商店47-53 6.15 6.65 7.00 7.15 电影院、一般办公室54-60 6.50 6.80 7.10 7.50四、喷口选用说明：（10K121）1、球形喷口多设计为可调节型，其送风方向可现场手动调节，也可通过执行器自动调节，喷口可在上下±30°范围内调节，以改变送风气流方向。

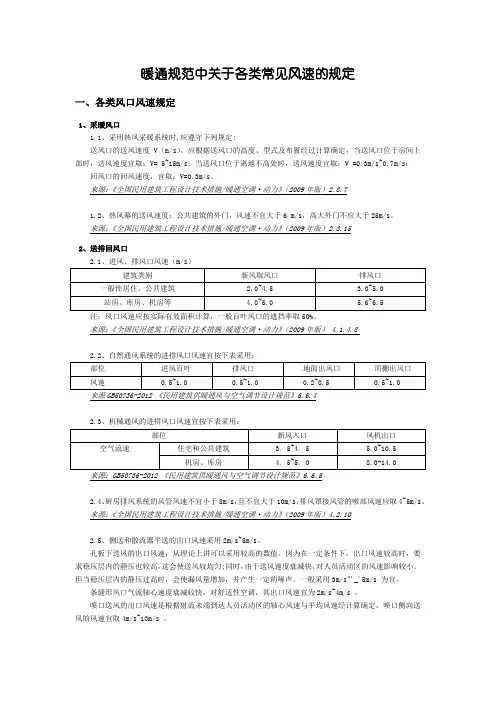

暖通规范中关于各类常见风管风速、风口风速、水管流速的规定

暖通规范中关于各类常见风速的规定一、各类风口风速规定1、采暖风口1.1、采用热风采暖系统时,应遵守下列规定:送风口的送风速度V（m/s），应根据送风口的高度、型式及布置经过计算确定，当送风口位于房间上部时，送风速度宜取：V= 5~15m/s；当送风口位于离地不高处时，送风速度宜取：V =0.3m/s~0.7m/s；回风口的回风速度，宜取：V=0.3m/s。

来源：《全国民用建筑工程设计技术措施/暖通空调·动力》（2009年版）2.8.71.2、热风幕的送风速度：公共建筑的外门，风速不宜大于6 m/s，高大外门不应大于25m/s。

来源：《全国民用建筑工程设计技术措施/暖通空调·动力》（2009年版）2.8.152、送排回风口2.1、进风、排风口风速（m/s）注：风口风速应按实际有效面积计算，一般百叶风口的遮挡率取50%。

来源：《全国民用建筑工程设计技术措施/暖通空调·动力》（2009年版）4.1.4.82.2、自然通风系统的进排风口风速宜按下表采用：来源GB50736-2012《民用建筑供暖通风与空气调节设计规范》6.6.42.3、机械通风的进排风口风速宜按下表采用：来源：GB50736-2012《民用建筑供暖通风与空气调节设计规范》6.6.52.4、厨房排风系统的风管风速不宜小于8m/s，且不宜大于10m/s；排风罩接风管的喉部风速应取4~5m/s。

来源：《全国民用建筑工程设计技术措施/暖通空调·动力》（2009年版）4.2.102.5、侧送和散流器平送的出口风速采用2m/s~5m/s。

孔板下送风的出口风速，从理论上讲可以采用较高的数值。

因为在一定条件下，出口风速较高时，要求稳压层内的静压也较高，这会使送风较均匀;同时，由于送风速度衰减快，对人员活动区的风速影响较小。

但当稳压层内的静压过高时，会使漏风量增加，并产生一定的噪声。

一般采用3m/s"'_'5m/s 为宜。

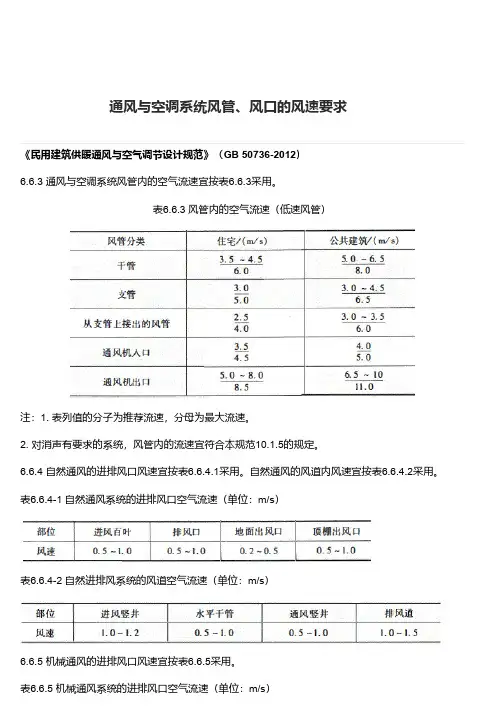

通风与空调系统风管、风口的风速要求

通风与空调系统风管、风口的风速要求
《民用建筑供暖通风与空气调节设计规范》（GB 50736-2012）
6.6.3 通风与空调系统风管内的空气流速宜按表6.6.3采用。

表6.6.3 风管内的空气流速（低速风管）
注：1. 表列值的分子为推荐流速，分母为最大流速。

2. 对消声有要求的系统，风管内的流速宜符合本规范10.1.5的规定。

6.6.4 自然通风的进排风口风速宜按表6.6.4.1采用。

自然通风的风道内风速宜按表6.6.4.2采用。

表6.6.4-1 自然通风系统的进排风口空气流速（单位：m/s）
表6.6.4-2 自然进排风系统的风道空气流速（单位：m/s）
6.6.5 机械通风的进排风口风速宜按表6.6.5采用。

表6.6.5 机械通风系统的进排风口空气流速（单位：m/s）
《洁净厂房设计规范》（GB 50073-2013）
4.4.6 根据室内容许噪声级要求，净化空调系统风管内风速宜符合下列规定：
1. 总风管风速宜为6~10m/s。

2. 无送、回风口的支风管风速宜为4~6m/s。

3. 有送、回风口的支风管风速宜为2~5m/s。

《煤炭工业供热通风与空气调节设计规范》（GB/T 50466-2008）
4.2.3 有消声要求的通风与空气调节系统，其风管内的风速宜按表4.2.3选用。

表4.2.3 风管内的风速（单位：m/s）。

暖通规范中关于各类常见风管风速、风口风速、水管流速的规定

来源：《全国民用建筑工程设计技术措施/暖通空调·动力》（2009年版）4.2.102.5、侧送和散流器平送的出口风速采用2m/s~5m/s。

孔板下送风的出口风速，从理论上讲可以采用较高的数值。

因为在一定条件下，出口风速较高时，要求稳压层内的静压也较高，这会使送风较均匀;同时，由于送风速度衰减快，对人员活动区的风速影响较小。

但当稳压层内的静压过高时，会使漏风量增加，并产生一定的噪声。

一般采用3m/s"'_'5m/s 为宜。

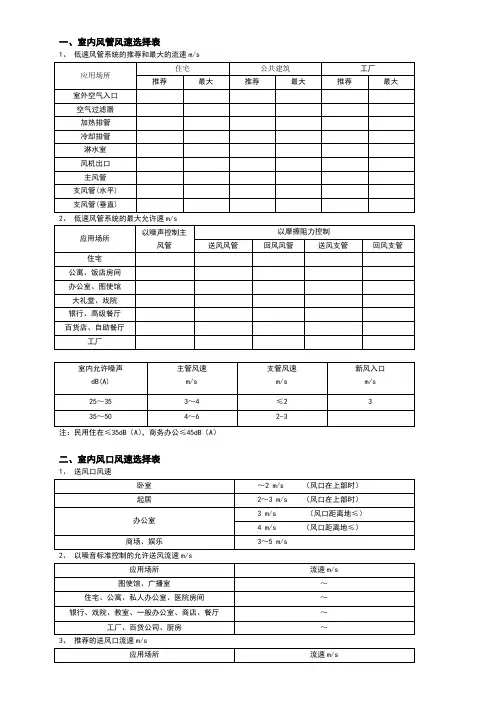

风量风速计算方法

一、室内风管风速选择表1、低速风管系统的推荐和最大的流速m/s2、低速风管系统的最大允许速m/s注：民用住在≤35dB（A），商务办公≤45dB（A）二、室内风口风速选择表1、送风口风速2、以噪音标准控制的允许送风流速m/s3、推荐的送风口流速m/s4、送风口之最大允许流速m/s5、回风口风速6、回风格栅的推荐流速m/s7、百叶窗的推荐流速m/s8、逗留区流速与人体感觉的关系三、通风系统设计1、送风口布置间距回风口应根据具体情况布置一般原则：（1）人不经常停留的地方；（2）房间的边和角；（3）有利于气流的组织2、标准型号风盘所接散流器的尺寸表-办公室注：办公室推荐送风口流速：～ m/s风机盘管接风管的风速：通常为～ m/s，不能大于 m/s，否则会将冷凝水带出来.3、散流器布置散流器平送时，宜按对称布置或者梅花形布置，散流器中心与侧墙的距离不宜小于1000mm；圆形或方形散流器布置时，其相应送风范围（面积）的长宽不宜大于1:，送风水平射程与垂直射程（）平顶至工作区上边界的距离）的比值，宜保持在～之间.实际上这要看装饰要求而定，如250×250的散流器，间距一般在米左右，320×320米在米左右.四、风管、风口分类1、风管分类1)按风管材料A、镀锌钢板风管：常用在空调送、回风管道(优点：使用寿命较长，摩擦阻力小，制作快速方便，可工厂预制也可现场临时制作；缺点：受加工设备限制，厚度不宜超过B、普通钢板风管：常用在厨房炉具排油烟以及防油烟风道上(要求2mm上只能采用普通钢板焊接而成，对焊接技术有一定要求)C、无机玻璃钢风管：常用于消防防排烟系统(优点：具有耐腐蚀、使用寿命长，强度较高的优点，造价与钢板风管基本相同；缺点：质量不稳定，某些厂商生产的材料质量比较差，强度和耐火性达不到要求，现场维修较困难)D、硅酸盐板风管：常用排烟管道(优点与无机玻璃钢板相类似，显着特点是防火性能较好；缺点：综合造价较高)E、复合保温板风管：常用有：上海万博(铝箔聚氨酯)、湖南中野(酚醛树脂)、北京百夏(BBS)、铝箔玻璃绵保温风管等F、软风管：常用有铝箔型软管、铝制波纹型半软管、波纤管(在工程上具有施工简单、灵活方便等特点，但其风管阻力比较大，且对施工管理要求比较高)G、其他风管：土建、砖茄、布风管等2)按风管作用分：送风、回风、排风、新风管等3)按风管内风速分：低速、高速风2、风口分类：1)按风口材料分：铝合金风口、铸钢风口、塑料风口、木制风口等2)按风口形状及功能分：A、百叶风口：门铰式百叶风口、单层百叶、双层百叶、防雨百叶等B、散流器：方形散流器、矩形散流器、圆形散流器、圆盘散流器、三面吹型散流器、线槽型散流器等C、旋流风口：具有送出旋转达射流，诱导比大，风俗衰减快等特点D、球型喷口：送风距离大，适合送风距离较大的地方，如各种大厅、展厅及大型装配车间等E、其他风口：球形排风口、栅格形风口、装饰板风口等五、风管、风口设计流程流程一：风系统的划分→流程二：系统风量计算→流程三：确定送风方式→流程四：确定风管布置→流程五：计算风管尺寸→流程六：风口设计选型→流程七：阻力平衡计算机气流组织校核流程一：风系统的划分一个完整的风系统至少应包括：送风段、送风口、回风口、回风段、设备装置根据空调房间的功能、类型、空间等情况进行空调系统划分：分几个系统每个系统在扫描区域………在水系统中的大面积区域，一般设有机房，则个根据机房情况进行系统划分，而对于多联机系统来说，内机风量有限，且型号比较固定，根据已有型号进行合理的系统划分即可流程二：系统风量计算送风量计算的依据：空调房间的送风量G通常按照夏季最大的室内冷负荷，由下公式计算确定：公式： G = 3600Q q/ρ(h n-h s) = 3600Q x/ρc(t n-t s) (m3/h)Q q、Q x —室内总全冷负荷和总显冷负荷（KW）H n —室内空气焓值（KJ/Kg)H s —送风焓值（KJ/Kg)t n —室内温度（℃)t s —送风温度（℃)c —空气定压比热[KJ/(Kg. ℃)] ，可取 KJ/(Kg. ℃)ρ—空气密度(Kg/m3)，在标准大气压下，空气稳定20℃时，取 Kg/m3舒适型空调和工艺空调的送风温度差可参考下表选取：注：一般在多联机设计中，一般是根据室内冷负荷确定室内机的选择，因此室内的风系统可查相关产品手册确定，根据空调房间的区域面积确定风口个数，根据送风距离选择中或高静压的机型，从而主管及各支管的风量就已经确定.流程三：确定送风方式根据房间功能及装修要求等情况去顶送风方式：侧送侧回、侧送上回、侧送下回、上送上会、上上送下回流程四：确定风管布置根据房间面积、层高及装修要求等情况确定风管的布置：主管走向、支管布置、送/回风管位置流程五：计算风管尺寸采用嘉定流速计算风管截面积，确定风管尺寸1、公式： S=G/3600V确定主风管及各分支管截面积S —风管截面积（㎡）G —风管内风量（m3/h）V —风管内风速（m/h），一般做设计时候，空调送风主管风速不宜大于6 m/h，支管风速不宜大于3 m/h，具体风速可参照下表：低速风管内的风速m/s高速风管内的风速2、根据风管截面积参照风管常规尺寸表选择合适的风管尺寸：圆形常用规格（mm）：Φ100、Φ120、Φ140、Φ160、Φ180、Φ200、Φ220、Φ250、Φ280、Φ320、Φ360、Φ400、Φ450、、Φ500、、Φ560、、Φ630、、Φ700、、Φ800、、Φ900、、Φ1000、、Φ1120、、Φ1250、Φ1400、Φ1600、、Φ1800、、Φ2000矩形常用规格（mm）：120×120、160×120、200×120、250×120、160×160、200×160、250×160、320×160、200×200、250×200、320×200、400×200、500×200、250×250、320×250、400×250、500×250、630×250、320×320、400×320、500×320、630×320、800×320、1000×320、400×400、500×400、630×400、800×400、1000×400、1250×400、500×500、630×500、800×500、1000×500、1250×500、1600×500、630×630、800×630、1000×630、1250×630、1600×630、800×800、1000×800、1250×800、1600×800、2000×800、1000×1000、1250×1000、1600×1000、2000×1000、1600×1250、2000×1250流程六：风口设计选型1、根据房间功能及气流组织选择合适的风口类型A、在离吊顶高度为2～4米的顶部送风中选择什么样的风口比较合适：双层百叶、圆形（方形）散流器、单层百叶、旋流风口B、在一般的侧送风的系统中选择什么样的风口比较合适：双层百叶、单层百叶C、在空间比较大的展厅、体育馆、多功能厅、大堂等一般选择什么样的风口比较合适：双层百叶、圆形（方形）散流器、单层百叶、旋流风口、球形喷口各种不同的风口的特点和使用范围◇双层百叶风口：1调节式百叶送风口、2可直接与风机盘管配套使用、3用于集中空调系统的末端，调节叶角度，可得到相应送风距离和扩散角、4前排叶片平行于短边为A型，叶片平行于长边为B型◇单层百叶风口：1可用于回风系统、2调节式百叶风口、3可以配过滤器和多叶对开调节阀叶片平行于短边为A型，叶片平行于长边为B型◇侧壁格栅风口：1可用做回风和新风口、2装在墙壁上比较美观，看不见后面的东西、3作为新风口时，后面加铝板网或过滤网、4不注明时，叶片平行于长边◇可开式风口：1适用于做回风口、2还可兼做检修口、3此风口不宜做的太大，但B尺寸也不宜≤170mm、4此风口也称铰链式风口◇矩形（方形）散流器：1气流型式为贴附型（平送型）、2适用于底层吊顶送风系统、3按送风距离确定颈部的风速、4中间叶片芯为可拆卸，便于安装，调试、5送风加调节阀，回风可加过滤器、6天花板开洞尺寸为颈尺寸加75mm，即为（A+75）×（B+75）◇三面吹散流器：1气流型式为贴附型（平送型）、2适用于顶棚的靠墙一侧或局部送风、3中间叶片芯为可拆卸，便于安装，调试◇条形直片式散流器：1突了线性设计特点、2用于室内和环形分布的送，回风、3可根据装饰要求做各种造型、4风口后面可配黑色铝板网，可看不见里面，起遮挡作用、5多个风口并接使用，并缝处有插接板◇条缝活叶型风口：1有其独特设计、2可根据装饰要求做各种造型、3每一组槽内存两个可调叶片，可调制气旋方向和大小、4可根据要求做多组，但不宜做的太宽，最多不得超过十组◇自垂百叶式风口：1用于正压的空调房间的启动排气、2用于新风口处和排风口处、3靠风口百叶自然下垂，隔绝室内外空气交换，当室内气压大于室外时，气流将百叶吹开而向外排气室外空气又不能流入室内、4本风口有单向止回作用、5订货时需说明吹出的方向，即A型或B型◇地送风固定百叶风口：1此风口型材刚性好，并斜向送风、2此风口有单向(A)和双向(B)型两种形式、3此风口用于地面送回风，所以不宜做的过大◇遮光百叶风口：1此风口用于暗室通风且遮光、2可用于门上或墙上、3此风口不宜做的过大◇弧形风口：1可用于吊顶安装时的侧弯弧形亦可为侧面安装的内弯随向弧形、2最好根据工地现场弧形板弯制、3弯曲半径不宜做得过小，R＞米为宜◇网式回风口：1结构简单、2可用室外和室内自然通风、3中间用瓦楞铝板网做为通风过滤材料◇可拆卸式风口：1此风口后可配过滤网、2可以方便拆装、3可做检查门使用◇风口多叶对开调节阀：1其调节方案是摘下风口的中心叶片在用螺刀调节中心螺杆◇圆形散流器：1用于冷暖送风，常安装在顶棚上、2吹出气流呈贴附（平送）型、3可以供给较大的风量、4可于圆形对开调节阀配套使用◇圆盘式散流器：1用于冷暖送风，常安装在顶棚上、2出口风速大，射程远、3气流特性属于散流下送型、4能以较小的风量供应较大的地面面积、5可与圆形对开调节阀配套使用◇小圆形散流器：1用于冷暖送风安装在顶棚上、2气流特性属于下送型、3此风口造型别致，小巧玲珑、4用于顶棚较低的较小房间送风，其中Φ126. Φ205叶片密度大，其余规格叶片单边间距为25mm◇圆形斜叶片散流器：1适用于在外墙上作新风口、2适用于墙上做回风口、3叶片倾斜24′◇圆环形叶片散流器：1送风距离远、2适用于较高的顶棚、3造型新颖美观◇球形风口：1是一种喷口型送风口，风口流速高、2可以在顶角为35°的圆锥形空间内随意转动调节，按指定方向送风、3适用于高大屋顶高速送风或局部供冷的场合◇球形排气罩：1可安装于室内墙壁的排气罩、2适用于厨房、厕所的排气、3其外观美观◇防水百叶风口：1其叶片设计成特殊形状、2只有防雨溅入内部的功能，一般安装在外墙上做新风口、3风口后面可以加铝板网，以防鸟或虫进入◇可开式单层百叶风口：1回风口可开与送风口单双百叶相对应装饰效果好、2便于安装，清洗过滤网、3适宜宽度120-200之间◇可开式方形散流器：1回风口与送风方型散流器相对应适合于大厅等宽大的客厅房间装饰，使造型风格上得到完美的统一、2便于安装，清洗过滤网、3可加工成方型和矩形两个规格的可开型矩形散流器◇外墙口风：1此风口安装在外墙上，即通风又防雨水流入、2用一种装饰型材粘贴在外框四周、3外框于叶片较一般通风风口型材刚性好，因而可以做成较大尺寸、4风口后面可以装拼接式过滤器◇文丘里式（变风量）喷口：1风口出口段采用特形曲线，使之喷射距离更远、2喷口内一般调节芯可以轴向移动、3可以调节出风而积达到射程，风量的控制，适用于大型厅展，以达到侧向吹出距离远，并扩展其流向下扩展◇带灯箱，静压箱的条缝送风口2、根据风量确定风口尺寸（假定流速法）风口的风速选择卡参考下表流程七：阻力平衡计算机气流组织校核1、计算最不利环路的压力损失并校核各支管阻力平衡1)简单计算最不利环路的压力损失A、摩擦压力损失值：Pm为～mB、P=Pm×L×(1+K)L为风管总长度弯头三通多时，K=3～5弯头三通少时，K=1～22)校核各支管阻力平衡，如分支管比较多时，需在各分支管上装风量调节阀2、室内气流组织校核校核各空调风系统的气流组织是否出现短路校核室内空气循环是否合理，避免空调四区的出现校核新风系统与排风系统是否合理风口的距离是否合理风量风管计算方法风管：风管尺寸=风量/风速风量=房间面积*房间高*换气次数例：风量40000m3/h，风速9m/s，得风管尺寸=40000m3/h除以9m/s除以3600s=㎡=*风管尺寸：1500×800mm，而根据矩形常用规格只有：1600×800 mm风速需要根据噪音要求调整的通风工程以假定流速法为例，其计算步骤和方法如下：1、绘制通风或空调系统轴测图，对各管段进行编号，标注长度和风量段长度一般按两管件间中心线长度计算，不扣除管件（如三通、弯头）本身的长度2、确定合理的空气流速风管内的空气流速对通风、空调系统的经济性有较大的影响.流速高，风管断面小，材料耗用少，建造费用小；但是系统的阻力大，动力消耗增大，运用费用增加.对除尘系统会增加设备和管道的磨损，对空调系统会增加噪声.流速低，阻力小，动力消耗少；但是风管断面大，材料和建造费用大，风管占用的空间也增大.对除尘系统流速过低会使粉尘沉积赌塞管道.因此，必须通过全面的技术经济比较选定合理的流速.根据经验总结，风管内的空气流速可按表6-2-1、表6-2-2及表6-2-3确定.除尘器后风管内的流速可对比表6-2-3中的数值适当减小.表6-2-1 一般通风系统中常用空气流速（m/s）表6-2-2空调系统低速风管内的空气流速3、据各风管的风量和选择的流速，按式(6-2-1)计算各管段的断面尺寸，并计算摩擦阻力和局部阻力.定风管断面尺寸时，应采用规范统一规定的通风管道规格，以利于工业化工制作.风管断面尺寸确定后，应按管内实际流速计算阻力.阻力计算应从最不利环路(即阻力最大的环路)开始.袋式除尘器和静电除尘器后风管内的风量应把漏风量和反吹风量计入.在正常运行条件下，除尘器的漏风率应不大于5%.4、并联管路的阻力平衡调节了保证各种、排风点达到预期的风量，两并联支管的阻力必须保持平衡.对一般的通风系统，两支管的阻力差应不超过15%，除尘系统应不超过10%.若超过上述规定，可采用下述方法调节其阻力平衡.(1)调整支管管径这种方法是通过改变支管管径改变支管的阻力，达到阻力平衡.调整后的管径按下式计算：(6-2-2)式中 D′—调整后的管径mmD —原设计的管径mm△P —原设计的支管阻力Pa△P′—要求达到的支管阻力Pa应当指出，采用本方法时，不宜改变三通的支管直径，可在三通支管上先增设一节渐扩(缩)管，以免引起三通局部阻力的变化(2)增大风量当两支管的阻力相差不大时，例如在20%以内，可不改变支管管径，将阻力小的那段支管的流量适当加大，达到阻力平衡.增大后的风量按下式计算：(6-2-3式中 L′—调整后的支管风量m3/hL —原设计的支管风量m3/h采用本方法会引起后面干管内的流量相应增大，阻力也随之增大；同时风机的风量和风压也会相应增大(3)阀门调节通过改变阀门开度，调节管道阻力，从理论上讲是一种最简单易行的方法.必须指出，对一个多支管的通风空调系统进行实际调试，是一项复杂的技术工作.必须进行反复的调整、测试才能完成，达到预期的流量分配.5、计算系统的总阻力。

风口风速标准

风口风速标准风口风速是一个最基本的、最基础的气象参数，其在空气动力学和大气流体动力学等科学领域中非常重要，其值决定着风向、风力等具体参数。

风口风速，以公里/小时 (km/h)米/秒 (m/s)表示，是在测量时间段内，在气象站的某一地点的空气的平均速度。

一般来说，风口风速的计算有两种方法：一种是根据实时观测数据来计算，即采用“连续积累-分秒必烈”算法；另一种是根据测量时间段内空气变化的平均速率计算，即采用“平均距平-绝对定义”算法。

早在1960年，世界首屈一指的空气动力学家，多伦多大学教授D.S.Bradshaw提出了一套基于“平均距平-绝对定义”算法的风口风速标准，也就是现在我们熟知的“Bradshaw标准”。

根据Bradshaw标准的有关规定，风速变化在每小时内可认为是一次性的，并且不需要考虑最大风速和最小风速；基于绝对定义的算法，根据测量时间段内空气变化的平均速率来计算风口风速，公式为： S =V/Δt其中，S 为每小时的风口风速，单位为 m/s；ΔV 为每小时风速变化，单位为 m/s；Δt 为每小时测量时间间隔，单位为小时。

以上是Bradshaw标准的主要依据，Bradshaw标准采用的算法很容易实现，可以应用于任何的气象站，并且操作简单明了，是一种容易接受的风口风速标准。

随着科技的进步，根据Bradshaw标准为基础，目前也出现了一些类似的风口风速标准，例如埃尔森标准、米尔森标准等，这些标准均与Bradshaw标准类似，也基于“平均距平-绝对定义”算法，但包含一些不同的规定，如最大风速和最小风速的计算方式和考虑时长等。

随着科学技术的发展，风口风速的测量信息已经发展到更加精确的阶段，比如使用风廓线、风力棒、风力站等更精密的设备进行测量，这些设备可以测量出更为准确的风口风速，从而使我们更好地管理和利用大气流体动力学。

总之，风口风速是一项最基本、最基础的气象参数，它不仅在空气动力学和大气流体动力学等科学领域有重要意义，还可以为大气流体动力学研究、环境监测、风能利用等应用提供可靠的依据，因此风口风速的测量和计算精度非常重要。

暖通示范中有关各类常见风管风速,风口风速,水管流速的规定

来源：《全国民用建筑工程设计技术措施/暖通空调·动力》（2009年版）2.8.152、送排回风口2.1、进风、排风口风速（m/s）来源：《全国民用建筑工程设计技术措施/暖通空调·动力》（2009年版）4.1.4.8来源GB50736-2012《民用建筑供暖通风与空气调节设计规范》6.6.4来源：GB50736-2012《民用建筑供暖通风与空气调节设计规范》6.6.52.4、厨房排风系统的风管风速不宜小于8m/s，且不宜大于10m/s；排风罩接风管的喉部风速应取4~5m/s。

来源：《全国民用建筑工程设计技术措施/暖通空调·动力》（2009年版）4.2.102.5、侧送和散流器平送的出口风速采用2m/s~5m/s。

孔板下送风的出口风速，从理论上讲可以采用较高的数值。

因为在一定条件下，出口风速较高时，要求稳压层内的静压也较高，这会使送风较均匀;同时，由于送风速度衰减快，对人员活动区的风速影响较小。

但当稳压层内的静压过高时，会使漏风量增加，并产生一定的噪声。

一般采用3m/s"'_'5m/s 为宜。

条缝形风口气流轴心速度衰减较快，对舒适性空调，其出口风速宜为2m/s~4m/s 。

喷口送风的出口风速是根据射流未端到达人员活动区的轴心风速与平均风速经计算确定。

风量风速计算方法

风量风速计算方法风量风速计算方法一、室內风管风速选择表1、低速风管系统的推荐和最大的流速m/s应用场所住宅公共建筑工厂推荐最大推荐最大推荐最大室外空气入口空气过滤器加热排管冷却排管淋水室风机出口主风管支风管（水平）支风管（垂直）2、低速风管系统的最大允许速m/s应用场所以噪声控制主风管以摩擦阻力控制送风风管回风风管送风支管回风支管住宅公寓、饭店房间办公室、图使馆大礼堂、戏院银行、高级餐厅百货店、自助餐厅工厂室內允许噪声dB⑷主管风速m/s支管风速m/s新风入口m/s25〜353〜4W2335〜504〜62-3注：民用住在W35dB （A）,商务办公W45dB （A）二、室内风口风速选择表1、送风口风速卧室〜2m/s （风口在上部时）起居2〜3m/s （风口在上部时）办公室3m/s （风口距离地W）4m/s （风口距离地W）商场、娱乐3〜5m/s2、以噪音标准控制的允许送风流速m/s应用场所流速m/s 图使馆、广播室〜住宅、公寓、私人办公室、医院房间〜银行、戏院、教室、一般办公室、商店、餐厅〜工厂、百货公司、厨房〜3、推荐的送风口流速m/s应用场所流速m/s播音室〜戏院〜住宅、公寓、饭店房间、教室〜一般办公室〜电影院百货店、上层百货店、地下4、送风口之最大允许流速m/s 应用场所盘形送风口顶栅送风口侧送风口广播室〜〜医院疗房〜〜〜饭店房间、会客室〜〜〜百货公司、剧场〜〜〜教室、图书馆、办公室〜〜3. 5〜5、回风口风速房间净高风口位置风速〜4上部3〜4in/s3〜上部2〜3m/s〜3 上部〜2m/s人不长停留处下部3m/s人长停留处下部〜2m/s走廊回风下部1〜s6、回风格栅的推荐流速m/s位置近座位逗留区以上门下部门上部工业用流速m/s2〜33〜443247、百叶窗的推荐流速m/s位置新风回风减温器正面减温器旁通加热器旁通流速m/s〜44〜62〜4〜125〜8、逗留区流速与人体感觉的关系流速m/s人体感觉0〜不舒适，停滞空气的感觉理想、舒适〜基本舒适不舒适，可以吹动薄纸对站立者舒适感之上限〜用于工厂和局部空间三、通风系统设计1、送风口布置间距办公室〜商场、娱乐4〜回风口应根据具体情况布置一般原则：（1）人不经常停留的地方；（2）房间的边和角；（3）有利于气流的组织2、标准型号风盘所接散流器的尺寸表-办公室风盘型号风量方形散流器尺寸FPm3 /hnun34340200X20051510200X20068680250X25085850250X2501021020300X3001361360300X3001701700350X3502042040350X350*25025004 50X450注：办公室推荐送风口流速：〜m/s风机盘管接风管的风速：通常为〜m/s,不能大于m/s,否则会将冷凝水带出来.3、散流器布置散流器平送时，宜按对称布置或者梅花形布置，散流器中心与侧墙的距离不宜小于1000mm；圆形或方形散流器布置时，其相应送风范围（面积）的长宽不宜大于1：,送风水平射程与垂直射程（）平顶至工作区上边界的距离）的比值，宜保持在〜之间.实际上这要看装饰要求而定，如250X250的散流器，间距一般在米左右，320X320米在米左右.四、风管、风口分类1、风管分类1）按风管材料A、镀锌钢板风管：常用在空调送、回风管道（优点：使用寿命较长，摩擦阻力小，制作快速方便，可工厂预制也可现场临时制作；缺点：受加工设备限制，厚度不宜超过B、普通钢板风管：常用在厨房炉具排油烟以及防油烟风道上（要求2mm上只能采用普通钢板焊接而成，对焊接技术有一定要求）C、无机玻璃钢风管：常用于消防防排烟系统（优点：具有耐腐蚀、使用寿命长，强度较髙的优点，造价与钢板风管基本相同；缺点：质量不稳定，某些厂商生产的材料质量比较差，强度和耐火性达不到要求，现场维修较困难）D、硅酸盐板风管：常用排烟管道（优点与无机玻璃钢板相类似，显著特点是防火性能较好；缺点：综合造价较高）E、复合保温板风管：常用有：上海万博（铝箔聚氨酯）、湖南中野（酚醛树脂）、北京百夏（BBS）、铝箔玻璃绵保温风管等F、软风管：常用有铝箔型软管、铝制波纹型半软管、波纤管（在工程上具有施工简单、灵活方便等特点，但其风管阻力比较大，且对施工管理要求比较高）G、其他风管：土建、砖茄、布风管等2）按风管作用分：送风、回风、排风、新风管等3）按风管内风速分：低速、高速风2、风口分类：1)按风口材料分：铝合金风口、铸钢风口、塑料风口、木制风口等2)按风口形状及功能分：A、百叶风口：门钱式百叶风口、单层百叶、双层百叶、防雨百叶等B、散流器：方形散流器、矩形散流器、圆形散流器、圆盘散流器、三面吹型散流器、线槽型散流器等C、旋流风口：具有送出旋转达射流，诱导比大，风俗衰减快等特点D、球型喷口：送风距离大，适合送风距离较大的地方，如各种大厅、展厅及大型装配车间等E、其他风口：球形排风口、栅格形风口、装饰板风口等五、风管、风口设计流程流程一：风系统的划分一流程二：系统风量计算一流程三：确定送风方式一流程四：确定风管布置一流程五：计算风管尺寸一流程六：风口设计选型一流程七：阻力平衡计算机气流组织校核流程一: 风系统的划分一个完整的风系统至少应包括：送风段、送风口、回风口、回风段、设备装置根据空调房间的功能、类型、空间等情况进行空调系统划分：分几个系统每个系统在扫描区域......................... 在水系统中的大面积区域，一般设有机房，则个根据机房情况进行系统划分，而对于多联机系统来说，内机风量有限，且型号比较固定，根据已有型号进行合理的系统划分即可流程二：系统风量计算送风量计算的依据：空调房间的送风量G通常按照夏季最大的室内冷负荷，由下公式计算确定：公式：G=3600Qq/ P (hn-hs) =3600Qx/ pc(tn-ts) (m3 /h)Qq、Qx—室内总全冷负荷和总显冷负荷(KW)Hn—室内空气焙值(KJ/Kg)Hs—送风焙值(KJ/Kg)tn —室内温度CC)ts—送风温度(X：)c—空气定压比热[KJ/(Kg. £)],可取KJ/(Kg. °C) P—空气密度(Kg/m3 ),在标准大气压下，空气稳定2(TC时，取Kg/m3舒适型空调和工艺空调的送风温度差可参考下表选取：空调类型及要求送风温度(°C)舒适型空调髙HW5mW10房高H>5mW15工艺性空调室温允许波动范围±6〜0±3〜6土〜2〜3注：一般在多联机设计中，一般是根据室内冷负荷确定室内机的选择，因此室内的风系统可查相关产品手册确定，根据空调房间的区域面积确定风口个数，根据送风距离选择中或髙静压的机型，从而主管及各支管的风量就已经确定.流程三：确定送风方式根据房间功能及装修要求等情况去顶送风方式：侧送侧回、侧送上回、侧送下回、上送上会、上上送下回流程四：确定风管布置根据房间面积、层高及装修要求等情况确定风管的布置：主管走向、支管布置、送/回风管位置流程五：计算风管尺寸采用嘉定流速计算风管截面积，确定风管尺寸1、公式：S二G/3600V确定主风管及各分支管截面积S—风管截面积（nf）G一风管内风量（m? /h）V—风管内风速（m/h）, —般做设计时候，空调送风主管风速不宜大于6m/h,支管风速不宜大于3m/h,具体风速可参照下表：低速风管内的风速m/s室内允许噪声dB（A）主管风速m/s支管风速m/s新风入口m/s25 〜353 〜4W2335 〜504 〜62-350 〜656 〜92 〜54 〜65 〜858 〜125 〜85 高速风管内的风速风量范围声/h最大风速m/s风量范围n? /h最大风速m/sl700〜500025500〜425005000〜100001542500〜680002510000〜1700068000〜1000003017000〜25500202、根据风管截面积参照风管常规尺寸表选择合适的风管尺寸：圆形常用规格（mm）： 6100、6120、6140、6160、6180、6200、6220、6250、6280、6320、①360、6400、①450、、6500、、6560、、6630、、6700、、6800、、6900、、61000、、61120、、61250、61400、C1600、、61800、、62000 矩形常用规格（mm）： 120X120、160X120、200X 120, 250X120、160 X 160、200 X 160、250 X 160、320 X 160、200 X 200、250 X 200、320 X 200、400 X 200、500 X 200、250 X 250、320 X 250、400 X 250、500 X 250、630 X 250、320X320、400X320、500X320、630X320、800X320J000X320、400X400、500X400、630X400、800X400、1000 X400、1250 X 400、500X500、630 X500、800X500、1000X500、1250X500, 1600X500、630X630、800X630、1000X630、1250X630、1600X630、800X800、1000X800、1250X800、1600X800,2000X800.1000X1000.1250X1000.1600X1000.2000X1000.1600X1250、2000X1250流程六：风口设计选型1、根据房间功能及气流组织选择合适的风口类型A、在离吊顶高度为2〜4米的顶部送风中选择什么样的风口比较合适：双层百叶、圆形（方形）散流器、单层百叶、族流风口B、在一般的侧送风的系统中选择什么样的风口比较合适：双层百叶、单层百叶C、在空间比较大的展厅、体育馆、多功能厅、大堂等一般选择什么样的风口比较合适：双层百叶、圆形（方形）散流器、单层百叶、旋流风口、球形喷口各种不同的风口的特点和使用范围◊双层百叶风口：1调节式百叶送风口、2可直接与风机盘管配套使用、3用于集中空调系统的末端，调节叶角度，可得到相应送风距离和扩散角、4前排叶片平行于短边为A型，叶片平行于长边为B型◊单层百叶风口：1可用于回风系统、2调节式百叶风口、3可以配过滤器和多叶对开调节阀叶片平行于短边为A型，叶片平行于长边为B型◊侧壁格栅风口：1可用做回风和新风口、2装在墙壁上比较美观，看不见后面的东西、3作为新风口时，后面加铝板网或过滤网、4不注明时，叶片平行于长边◊可开式风口：1适用于做回风口、2还可兼做检修口、3此风口不宜做的太大，但B尺寸也不宜＜170mm. 4此风口也称钱链式风口◊矩形（方形）散流器：1气流型式为贴附型（平送型）、2适用于底层吊顶送风系统、3按送风距离确定颈部的风速、4中间叶片芯为可拆卸，便于安装，调试、5送风加调节阀，回风可加过滤器、6天花板开洞尺寸为颈尺寸加75mm,即为（A+75） X （B+75）◊三面吹散流器：1气流型式为贴附型（平送型）、2适用于顶棚的靠墙一侧或局部送风、3中间叶片芯为可拆卸，便于安装，调试◊条形直片式散流器：1 突了线性设计特点、2用于室內和环形分布的送，回风、3可根据装饰要求做各种造型、4风口后面可配黑色铝板网，可看不见里面，起遮档作用、5 多个风口并接使用，并缝处有插接板◊条缝活叶型风口：1有其独特设计、2可根据装饰要求做各种造型、3每一组槽内存两个可调叶片，可调制气旋方向和大小、4可根据要求做多组，但不宜做的太宽，最多不得超过十组◊自垂百叶式风口：1用于正压的空调房间的启动排气、2用于新风口处和排风口处、3靠风口百叶自然下垂，隔绝室内外空气交换，当室內气压大于室外时，气流将百叶吹开而向外排气室外空气又不能流入室内、4本风口有单向止回作用、5订货时需说明吹出的方向，即A型或B型◊地送风固定百叶风口：1此风口型材刚性好，并斜向送风、2此风口有单向（A）和双向（B）型两种形式、3此风口用于地面送回风，所以不宜做的过大◊遮光百叶风口：1此风口用于暗室通风且遮光、2可用于门上或墙上、3此风口不宜做的过大◊弧形风口：1可用于吊顶安装时的侧弯弧形亦可为侧面安装的内弯随向弧形、2最好根据工地现场弧形板弯制、3弯曲半径不宜做得过小，R＞米为宜◊网式回风口：1结构简单、2可用室外和室内自然通风、3中间用瓦楞铝板网做为通风过滤材料◊可拆卸式风口：1此风口后可配过滤网、2可以方便拆装、3可做检查门使用◊风口多叶对开调节阀：1其调节方案是摘下风口的中心叶片在用螺刀调节中心螺杆◊圆形散流器：1用于冷暖送风，常安装在顶棚上、2吹出气流呈贴附（平送）型、3可以供给较大的风量、4 可于圆形对开调节阀配套使用◊圆盘式散流器：1用于冷暖送风，常安装在顶棚上、2出口风速大，射程远、3气流特性属于散流下送型、4能以较小的风量供应较大的地面面积、5可与圆形对开调节阀配套使用◊小圆形散流器：1用于冷暖送风安装在顶棚上、2气流特性属于下送型、3此风口造型别致，小巧玲珑、4用于顶棚较低的较小房间送风，其中6126.6205叶片密度大，其余规格叶片单边间距为25mm◊圆形斜叶片散流器：1适用于在外墙上作新风口、2适用于墙上做回风口、3叶片倾斜24，◊圆环形叶片散流器：1送风距离远、2适用于较高的顶棚、3造型新颖美观◊球形风口： 1 是一种喷口型送风口，风口流速高、2可以在顶角为35°的圆锥形空间内随意转动调节，按指定方向送风、3适用于高大屋顶高速送风或局部供冷的场合◊球形排气罩：1可安装于室內墻壁的排气罩、2适用于厨房、厕所的排气、3其外观美观◊防水百叶风口：1其叶片设计成特殊形状、2只有防雨溅入内部的功能，一般安装在外墙上做新风口、3风口后面可以加铝板网，以防鸟或虫进入◊可开式单层百叶风口：1回风口可开与送风口单双百叶相对应装饰效果好、2便于安装，清洗过滤网、3适宜宽度120-200之间◊可开式方形散流器：1回风口与送风方型散流器相对应适合于大厅等宽大的客厅房间装饰，使造型风格上得到完美的统一、2便于安装，清洗过滤网、3 可加工成方型和矩形两个规格的可开型矩形散流器◊外墙口风：1此风口安装在外墙上，即通风又防雨水流入、2用一种装饰型材粘贴在外框四周、3 外框于叶片较一般通风风口型材刚性好，因而可以做成较大尺寸、4风口后面可以装拼接式过滤器◊文丘里式（变风量）喷口：1风口出口段采用特形曲线，使之喷射距离更远、2喷口內一般调节芯可以轴向移动、3可以调节出风而积达到射程，风量的控制，适用于大型厅展，以达到侧向吹出距离远，并扩展其流向下扩展◊带灯箱，静压箱的条缝送风口2、根据风量确定风口尺寸（假定流速法）风口的风速选择卡参考下表应用场所盘形送风口顶棚送风口侧送风口广播室〜〜医院疗房〜〜〜饭店房间、会客室〜百货公司、剧场〜〜〜教师、图书馆、办公室〜〜〜流程七：阻力平衡计算机气流组织校核1、计算最不利环路的压力损失并校核各支管阻力平衡1）简单计算最不利环路的压力损失A、摩擦压力损失值：Pm为〜mB、P=PmXLX （1+K）L为风管总长度弯头三通多时，K=3〜5弯头三通少时，K=1〜22）校核各支管阻力平衡，如分支管比较多时，需在各分支管上装风量调节阀2、室内气流组织校核校核各空调风系统的气流组织是否出现短路校核室内空气循环是否合理，避免空调四区的出现校核新风系统与排风系统是否合理风口的距离是否合理风量风管计算方法风管：风管尺寸二风量/风速风量二房间面积*房间高*换气次数例：风量40000m3 /h,风速9m/s,得风管尺寸=40000m3 /h 除以9m/s除以3600s= 皿冬水风管尺寸：1500X800nun,而根据矩形常用规格只有：1600X800mm风速需要根据噪音要求调整的通风工程以假定流速法为例，其计算步骤和方法如下：1、绘制通风或空调系统轴测图，对各管段进行编号，标注长度和风量段长度一般按两管件间中心线长度计算，不扣除管件（如三通、弯头）本身的长度2、确定合理的空气流速风管内的空气流速对通风、空调系统的经济性有较大的影响.流速髙，风管断面小，材料耗用少，建造费用小；但是系统的阻力大，动力消耗增大，运用费用增加.对除尘系统会增加设备和管道的磨损，对空调系统会增加噪声.流速低，阻力小，动力消耗少；但是风管断面大，材料和建造费用大，风管占用的空间也增大.对除尘系统流速过低会使粉尘沉积赌塞管道.因此，必须通过全面的技术经济比较选定合理的流速•根据经验总结，风管内的空气流速可按表6-2-1、表6-2-2及表6-2-3 确定.除尘器后风管内的流速可对比表6-2-3中的数值适当减小.表6-2-1 一般通风系统中常用空气流速（m/s）类别风管材料干管支管室内进风口室内回风口新鲜空气入口工业建筑机械通讯薄钢板6〜142〜8〜〜〜6混凝土砖4〜122〜6〜〜5〜6工业辅助及民用建筑干管支管新鲜空气入口自然通风〜〜〜机械通风5〜82〜52〜4表6-2-2 空调系统低速风管内的空气流速部位频率为1000HZ时室内允许声压级< 4040〜60>60新风入口〜〜〜总管和总干管〜--------------------------- 无送、回风口的支管〜〜〜有送、回风口的支管〜〜〜表6-2-3除尘风管的最小风速（m/s）粉尘类别粉尘名称垂直风管水平风管纤维粉尘干锯末、小刨屑、纺织尘1012木屑、刨花1214干燥粗刨花、大块干米屑1416潮湿粗刨花、大块湿木屑1820 棉絮810麻1113石棉粉尘1218耐火材料粉尘1417粘土1316石灰石1416 水泥1218湿土（含水2%—下）1518纤维粉尘重矿物粉尘1416轻矿物粉尘1225灰土、砂尘1618金属粉尘干细型砂1720金刚砂、刚玉粉1519钢铁粉尘1315钢铁屑1923铅尘2036其他粉尘轻质干粉尘（木工磨粉粉尘、烟草灰）810煤尘1113焦炭粉尘1418谷物粉尘10123、据各风管的风量和选择的流速，按式（6-2-1）计算各管段的断面尺寸，并计算摩擦阻力和局部阻力.定风管断面尺寸时，应采用规范统一规定的通风管道规格，以利于工业化工制作.风管断面尺寸确定后，应按管内实际流速计算阻力.阻力计算应从最不利环路（即阻力最大的环路）开始. 袋式除尘器和静电除尘器后风管内的风量应把漏风量和反吹风量计入.在正常运行条件下，除尘器的漏风率应不大于5%.4、并联管路的阻力平衡调节了保证各种、排风点达到预期的风量，两并联支管的阻力必须保持平衡.对一般的通风系统，两支管的阻力差应不超过15%,除尘系统应不超过10%.若超过上述规定，可采用下述方法调节其阻力平衡.（1）调整支管管径这种方法是通过改变支管管径改变支管的阻力，达到阻力平衡.调整后的管径按下式计算：（6-2-2）式中IT —调整后的管径mmD—原设计的管径ininAP—原设计的支管阻力PaAr —要求达到的支管阻力Pa应当指出，采用本方法时，不宜改变三通的支管直径，可在三通支管上先增设一节渐扩（缩）管，以免引起三通局部阻力的变化（2）增大风量当两支管的阻力相差不大时，例如在20%以内，可不改变支管管径，将阻力小的那段支管的流量适当加大，达到阻力平衡.增大后的风量按下式计算：(6-2-3式中1/ —调整后的支管风量R /hL—原设计的支管风量冷/h采用本方法会引起后面干管内的流量相应增大，阻力也随之增大；同时风机的风量和风压也会相应增大(3)阀门调节通过改变阀门开度，调节管道阻力，从理论上讲是一种最简单易行的方法.必须指出，对一个多支管的通风空调系统进行实际调试，是一项复杂的技术工作.必须进行反复的调整、测试才能完成，达到预期的流量分配.5、计算系统的总阻力仅供参考。
