混凝土内部钢筋保护层厚度检测
混凝土内部钢筋保护层厚度检测1.0.1 为加强混凝土结构工程施工质量，统一本省混凝土内部钢筋位置和钢筋保护层厚度检测方法，提高各检测单位检测精度，制定本检测规程，混凝土内部钢筋保护层厚度检测依据标准为《混凝土结构工程施工质量验收规范》（GB50204-2002）。
1.0.2 本规程适用于建筑工程混凝土结构内部钢筋位置和钢筋保护层厚度检测。
1.0.3 混凝土结构内部钢筋保护层厚度检测，除满足本规程的规定外，尚应符合国家现行有关强制性标准的规定。
2 术语2.1 术语2.1.1电磁感应法钢筋探测仪检测方法由单个或多个线圈组成的探头产生电磁场，当钢筋或其它金属物体位于该电磁场时，磁力线会变形。
金属所产生的干扰导致电磁场强度的分布改变，被探头探测到，通过仪器显示出来。
如果对所检测的钢筋尺寸和材料进行适当的标定，可以用于检测钢筋位置、直径及混凝土保护层厚度。
2.1.2雷达仪检测方法由雷达天线发射电磁波，从与混凝土中电学性质不同的物质如钢筋等的界面反射回来，并再次由混凝土表面的天线接收，根据接收到的电磁波来检测反射体的情况。
2.1.3实际钢筋保护层厚度对于光圆钢筋，为混凝土表面与钢筋表面间的最小距离，对于带肋钢筋，其值如图2.1.3所示。
图2.1.3 带肋钢筋保护层厚度C≈C2.1.4指示钢筋保护层厚度检测时仪器显示的钢筋保护层厚度。
2.1.5钢筋的示值直径检测时仪器指示的钢筋直径。
2.1.6钢筋位置的测试偏差仪器所指示的钢筋轴线与钢筋实际轴线之间的最小距离。
2.2 符号C——第i个测点指示钢筋保护层厚度；C——第i个测点指示钢筋混凝土保护层厚度平均值；C——探头垫块厚度；——修正系数；S——钢筋平均间距。
3 钢筋位置和保护层厚度检测3.1 一般规定3.1.1 应根据所测钢筋的规格、深度以及间距选择适当的仪器，并按仪器说明书进行操作。
3.1.2采用电池供电的仪器，检测中应确保电源充足，检测结束后应对仪器及电池进行保养。
对于既可采用电池供电，也可采用外接电源供电的仪器，应该在两种供电情况下分别对仪器进行校准。
3.1.3 仪器在检测前应进行预热或调零，调零时探头必须远离金属物体。
在检测过程中，应经常检查仪器是否偏离初始状态并及时进行调零。
3.1.4检测前宜具备下列资料：1 工程名称及建设、设计、施工、监理单位名称；2 结构或构件名称以及相应的钢筋设计图纸资料；3 混凝土是否采用带有铁磁性的原材料配制；4 检测部位钢筋品种、牌号、设计规格、设计保护层厚度、结构构件中是否有预留管道、金属预埋件等；5 必要的施工记录等相关资料；6 检测原因。
3.1.5 根据钢筋设计资料，确定检测区域钢筋的可能分布状况，并选择适当的检测面。
检测面宜为混凝土表面，应清洁、平整，并避开金属预埋件。
3.1.6 对于具有饰面层的构件，其饰面层应清洁、平整，并与基体混凝土结合良好。
饰面层主体材料以及夹层均不得含有金属。
对于含有金属材质的饰面层，应进行清除。
对于厚度超过50mm的饰面层，宜清除后进行检测，或者钻孔验证。
不得在架空的饰面层上进行检测。
3.1.7 对于含有铁磁性原材料的混凝土应进行足够的实验室验证后方可进行检测。
3.1.8钢筋保护层厚度的检测，可采用非破损或局部破损的方法，也可采用非破损方法并用局部破损方法进行修正。
3.1.9非破损检测方法因对被检测结构无损伤，适用于大量结构构件、大面积检测。
但其检测准确性受仪器精度，检测人员经验等影响较大。
3.1.10局部破损检测方法因对被检测结构有损伤，适用于少量结构测点的抽样检测。
其检测准确性较高，可与非破损检测方法结合使用，对非破损方法检测结果进行修正。
3.1.11 钢筋保护层厚度检验的结构部位和构件数量，应符合下列要求：１钢筋保护层厚度检验的结构部位，应由监理（建设）、施工等各方根据结构构件的重要性共同选定；2对梁类、板类构件，应各抽取构件数量的２％且不少于５个构件进行检验；当有悬挑构件时，抽取的构件中是挑梁类、板类构件所占比例均不宜小于５０％。
3.1.12对选定的梁类构件，应对全部纵向受力钢筋的保护层厚度进行检验；对选定的板类构件，应抽取不少于６根纵向受力钢筋的保护层厚度进行检验。
对每根钢筋，应在有代表性的部位测量１点。
3.2 仪器性能要求3.2.1仪器应具有产品合格证，并在仪器的明显位置上具有唯一性标识，包括名称、型号、出厂编号等。
3.2.2 仪器应定期进行校准，正常情况下，仪器校准有效期为一年。
3.2.3 发生下列情况之一时，应对仪器进行校准：1 新仪器启用前；2 超过校准有效期限；3 检测数据异常，无法进行调整；4 经过维修或更换主要零配件（如探头、天线等）。
3.3 电磁感应法钢筋探测仪检测技术3.3.1 检测前应根据检测结构构件所采用的混凝土，对电磁感应法钢筋探测仪进行校准，校准方法见附录A。
3.3.2 当钢筋混凝土保护层厚度与钢筋直径比值小于2.5且混凝土保护层厚度小于50mm时，测试误差不应大于±1mm，其它情况下不宜大于±5%。
3.3.3 检测前应先对被测钢筋进行初步定位。
3.3.4 进行钢筋位置检测时，探头有规律地在检测面上移动，直到仪器显示接收信号最强或保护层厚度值最小时，结合设计资料判断钢筋位置，此时探头中心线与钢筋轴线基本重合，在相应位置做好标记。
按上述步骤将相邻的其它钢筋逐一标出。
3.3.5 钢筋定位后可进行保护层厚度的检测：1 设定好仪器量程范围及钢筋直径，沿被测钢筋轴线选择相邻钢筋影响较小的位置，并应避开钢筋接头，读取指示保护层厚度值C。
每根钢筋的同一位置重复检测2次，每次读取1个读数。
2 对同一处读取的2个保护层厚度值相差大于1mm时，应检查仪器是否偏离标准状态并及时调整（如重新调零）。
不论仪器是否调整，其前次检测数据均舍弃，在该处重新进行2次检测并再次比较，如2个保护层厚度值相差仍大于1mm，则应该更换检测仪器或采用钻孔、剔凿的方法核实。
注：大多数仪器要求钢筋直径已知方能检测保护层厚度，此时仪器必须按照钢筋实际直径进行设置。
3.3.6 当实际保护层厚度值小于仪器最小示值时，可以采用附加垫块的方法进行检测。
宜优先选用仪器所附的垫块，自制垫块对仪器不应产生电磁干扰，表面光滑平整，其各方向厚度值偏差不大于0.2mm。
所加垫块厚度C在计算时应予扣除。
3.3.7检测钢筋间距时，应将连续相邻的被测钢筋一一标出，不得遗漏，并不宜少于7根钢筋，然后量测第一根钢筋和最后一根钢筋的轴线距离，并计算其间隔数。
3.3.8 遇到下列情况之一时，应选取至少30％的钢筋且不少于6处（当实际检测数量不到6处时应全部抽取），采用钻孔、剔凿等方法验证：1 仪器要求钢筋直径已知方能确定保护层厚度，而钢筋实际直径未知或有异议；2 钢筋实际根数、位置与设计有较大偏差；3 采用具有铁磁性原材料配制的混凝土；4 构件饰面层未清除的情况下检测钢筋保护层厚度；5 钢筋以及混凝土材质与校准试件有显著差异。
3.3.9 钻孔、剔凿的时候不得损坏钢筋，实测采用游标卡尺，量测精度为0.1mm。
3.4 雷达法检测技术3.4.1 雷达法适用于结构和构件的大面积扫描检测。
检测前应根据检测结构构件所采用的混凝土，对雷达仪进行介电常数的校准，校准方法见附录B。
3.4.2 钢筋保护层厚度的检测误差宜小于±2mm，任何情况下不得大于±5%；钢筋间距的测试偏差宜小于±3mm，任何情况下不得大于±5%。
3.4.3根据工程资料，确定检测条件，选择满足检测精度要求的仪器，必要时应进行实验室标定。
3.4.4根据被测结构或构件中钢筋的排列方向，雷达仪探头或天线垂直于被测钢筋轴线方向扫描，仪器采集并记录下被测部位的反射信号，经过适当处理后，仪器可显示被测部位的断面图象，根据显示的钢筋反射波位置可推算钢筋深度和间距。
3.4.5检测钢筋间距时，被测钢筋根数不宜少于7根(6个间隔)。
3.4.6 遇到下列情况之一时，应选取至少30％的钢筋且不少于6处（当实际检测数量不到6处时应全部抽取），采用钻孔、剔凿等方法验证。
1钢筋实际根数、位置与设计有较大偏差或无资料可参考时；2采用具有铁磁性原材料配作的混凝土；3 混凝土含水率较高，或者混凝土材质与校准试件差别较大；4 饰面层电磁性能与混凝土有较大差异；5 钢筋以及混凝土材质与校准试件有显著差异。
3.4.7 钻孔、剔凿的时候不得损坏钢筋，实测采用游标卡尺，量测精度为0.1mm。
3.5 检测数据处理3.5.1 按下式计算钢筋的混凝土保护层厚度平均值：C=(+－2C)/2 (3.5.1)式中C——第i测点钢筋混凝土保护层厚度平均值，精确至0.5mm；、——第1、2次检测的指示保护层厚度值，精确至1mm；。
C——探头垫块厚度，精确至0.1mm。
3.5.2 当采用钻孔剔凿方法验证时，应该按下式确定修正系数：(3.5.2)式中——修正系数，精确至0.01；C i——第i测点钢筋的实际保护层厚度值，精确至0.5mm；然后将该修正系数乘以指示保护层厚度平均值，得出混凝土保护层厚度值。
3.5.3 检测钢筋间距时，可根据实际需要，采用绘图方式给出结果，可分析被测钢筋的最大间距、最小间距，并按下式计算平均钢筋间距S：(3.5.3)式中S——钢筋平均间距，精确至1mm；l——n个钢筋间距的总长度，精确至1mm。
4 检测结果判定4.0.1 钢筋保护层厚度检验时，纵向受力钢筋保护层厚度的允许偏差，对梁类构件为+10mｍ，-7mｍ；对板类构件为+8mｍ，-5mm。
4.0.2 对梁类、板类构件纵向受力钢筋的保护层厚度应分别进行验收。
4.0.3 结构实体钢筋保护层厚度验收合格应符合下列规定：１当全部钢筋保护层厚度检验的合格点率为９０％及以上时，钢筋保护层厚度的检验结果应判为合格；２当全部钢筋保护层厚度检验的合格点率小于90％但不小于８０％，可再抽取相同数量的构件进行检验；当按两次抽样总和计算的合格点率为９０％及以上时，钢筋保护层厚度的检验结果仍应判为合格；３每次抽样检验结果中不合格点的最大偏差均不应大于4.0.1条规定允许偏差的1.5倍。
附录A 电磁感应式钢筋探测仪的校准方法A.1 校准试件的制作A.1.1可根据仪器对于隔离材料的敏感程度任意选择下列一种方法制作校准用试件：1采用对仪器不产生电磁干扰的混凝土、木材、塑料、环氧树脂等材料，制作长方体试件，将一定直径的一根钢筋预埋于其中，钢筋埋置时两端应露出试件，长度宜为50mm以上。
试件表面应平整，钢筋轴线平行于试件表面，从试件四个侧面量测其钢筋的埋置深度应不相同，并且钢筋两外露端面至试件四个平行表面的垂直距离差应在0.5mm之内。
试件的尺寸、钢筋埋深可根据仪器的量程设定。
宜选择直径为16mm～25mm的钢筋，其埋置深度的变动幅度宜在10mm～60mm之间。
钢筋保护层厚度检测规范
钢筋保护层厚度检测规范钢筋保护层厚度是指混凝土覆盖在钢筋外表面的混凝土厚度，主要用于保护钢筋免受外界环境的侵蚀和物理损伤。
正确的钢筋保护层厚度对于混凝土结构的安全性和耐久性至关重要。
下面是关于钢筋保护层厚度检测的规范：1. 检测方法（1）无损检测：通过使用超声波测厚仪等无损检测设备，对钢筋保护层进行测量，并得出厚度。
这种方法适用于已完工的混凝土结构。
（2）破坏性检测：通过钻孔或者剥离混凝土的方法，直接观察和测量钢筋保护层的厚度。
这种方法适用于施工中的混凝土结构。
2. 检测标准（1）国家标准：根据《建筑混凝土结构工程验收规范》（GB 50204-2015）中的要求，钢筋保护层厚度应满足设计要求，一般不应小于混凝土保护层最小厚度的70%。
（2）现场施工标准：在混凝土浇筑时，应使用钢筋保护层检测模板，确保钢筋保护层的厚度符合设计要求，检验合格后再进行混凝土施工。
3. 检测频率（1）现浇混凝土：对于现浇混凝土结构，需要每天对钢筋保护层厚度进行检测，并记录在施工日志中。
（2）预制混凝土：对于预制混凝土构件，需要每次取样时进行钢筋保护层厚度的测量，并记录在相关的检测记录中。
4. 检测结果及处理（1）测量结果应记录在混凝土工程质量检验报告中，并附上相应的检测设备校准证书。
（2）如果钢筋保护层厚度不符合设计要求，应及时采取措施进行修复。
修复方法可以是重新浇筑混凝土，或者增加钢筋保护层厚度的覆盖层。
5. 监督检测（1）施工单位应建立健全的质量检测体系，并派遣专职监理工程师进行现场监督检测。
（2）监理工程师应持有国家认可的检测设备，并对施工现场的钢筋保护层厚度进行监督检测。
（3）监理单位应及时向建设单位和施工单位报告检测结果，并提出相应的整改措施。
钢筋保护层厚度检测是混凝土结构工程质量控制的重要环节，对于保障混凝土结构的安全性和耐久性具有重要意义。
建议施工单位和监理单位严格按照相关规范进行钢筋保护层厚度检测，确保工程质量达到设计要求。

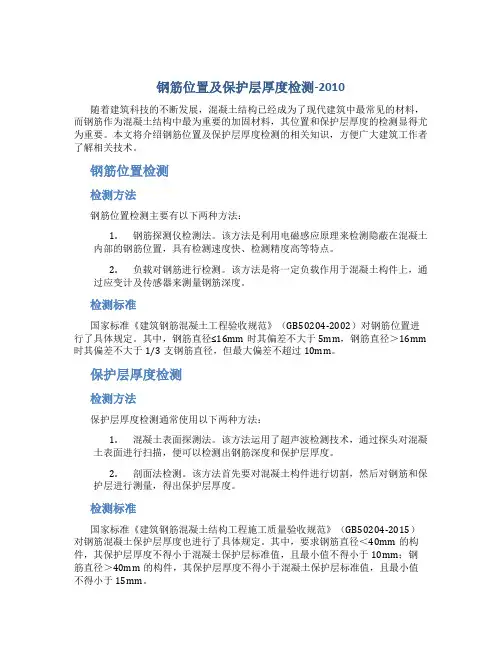

钢筋位置及保护层厚度检测-2010
钢筋位置及保护层厚度检测-2010随着建筑科技的不断发展，混凝土结构已经成为了现代建筑中最常见的材料，而钢筋作为混凝土结构中最为重要的加固材料，其位置和保护层厚度的检测显得尤为重要。
本文将介绍钢筋位置及保护层厚度检测的相关知识，方便广大建筑工作者了解相关技术。
钢筋位置检测检测方法钢筋位置检测主要有以下两种方法：1.钢筋探测仪检测法。
该方法是利用电磁感应原理来检测隐蔽在混凝土内部的钢筋位置，具有检测速度快、检测精度高等特点。
2.负载对钢筋进行检测。
该方法是将一定负载作用于混凝土构件上，通过应变计及传感器来测量钢筋深度。
检测标准国家标准《建筑钢筋混凝土工程验收规范》（GB50204-2002）对钢筋位置进行了具体规定。
其中，钢筋直径≤16mm时其偏差不大于5mm，钢筋直径＞16mm 时其偏差不大于1/3支钢筋直径，但最大偏差不超过10mm。
保护层厚度检测检测方法保护层厚度检测通常使用以下两种方法：1.混凝土表面探测法。
该方法运用了超声波检测技术，通过探头对混凝土表面进行扫描，便可以检测出钢筋深度和保护层厚度。
2.剖面法检测。
该方法首先要对混凝土构件进行切割，然后对钢筋和保护层进行测量，得出保护层厚度。
检测标准国家标准《建筑钢筋混凝土结构工程施工质量验收规范》（GB50204-2015）对钢筋混凝土保护层厚度也进行了具体规定。
其中，要求钢筋直径＜40mm的构件，其保护层厚度不得小于混凝土保护层标准值，且最小值不得小于10mm；钢筋直径＞40mm的构件，其保护层厚度不得小于混凝土保护层标准值，且最小值不得小于15mm。
钢筋位置及保护层厚度检测是建筑工程质量检验的重要环节，对于保证建筑物的安全和使用寿命具有重要作用。
相信通过了解本文中所介绍的检测方法和标准，广大建筑工作者能够更好地进行建筑工程质量控制。

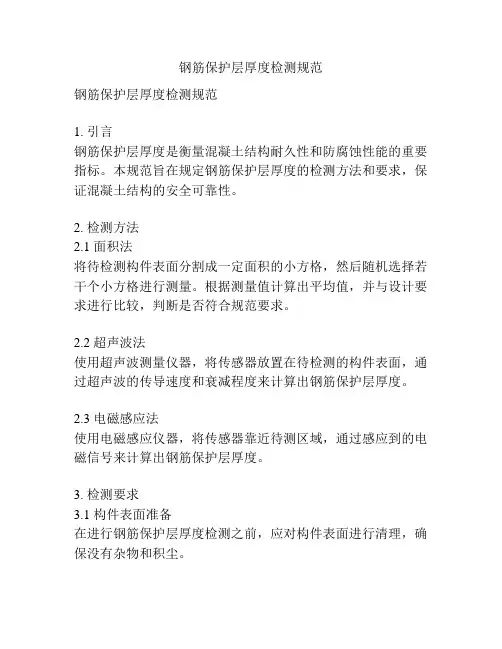

钢筋保护层厚度检测规范
钢筋保护层厚度检测规范钢筋保护层厚度检测规范1. 引言钢筋保护层厚度是衡量混凝土结构耐久性和防腐蚀性能的重要指标。
本规范旨在规定钢筋保护层厚度的检测方法和要求，保证混凝土结构的安全可靠性。
2. 检测方法2.1 面积法将待检测构件表面分割成一定面积的小方格，然后随机选择若干个小方格进行测量。
根据测量值计算出平均值，并与设计要求进行比较，判断是否符合规范要求。
2.2 超声波法使用超声波测量仪器，将传感器放置在待检测的构件表面，通过超声波的传导速度和衰减程度来计算出钢筋保护层厚度。
2.3 电磁感应法使用电磁感应仪器，将传感器靠近待测区域，通过感应到的电磁信号来计算出钢筋保护层厚度。
3. 检测要求3.1 构件表面准备在进行钢筋保护层厚度检测之前，应对构件表面进行清理，确保没有杂物和积尘。
3.2 测量点的选择测量点应随机选择，并应覆盖整个构件表面。
对于柱子等立体构件，应在不同方向上选择测量点。
3.3 测量精度检测仪器应符合国家规定的检测精度要求，并应进行定期检定。
3.4 工程记录检测过程中应记录检测点的位置、测量数值和检测日期等信息，并保存到工程档案中。
4. 结果评定4.1 平均值判定根据测量数据计算出平均值，与设计要求进行比较。
如果平均值在规定范围内，则判定为合格。
4.2 单个测量点判定对于超声波法和电磁感应法，可以通过单个测量点的数值来判定钢筋保护层厚度是否合格。
单个测量点的数值应符合设计要求。
5. 质量控制5.1 检测仪器校准检测仪器应定期进行校准，并有相应的校准记录。
5.2 检测人员培训检测人员应具备相关资质证书，并接受相关培训，熟悉检测方法和操作规程。
5.3 质量管理控制工程施工单位应对钢筋保护层厚度检测工作进行质量管理，包括定期检查和记录。
6. 结论钢筋保护层厚度检测是保证混凝土结构安全可靠性的重要步骤。
按照本规范要求进行检测，可以有效地评估混凝土结构的耐久性和抗腐蚀性能，提高工程质量。
检测钢筋保护层厚度的方法
检测钢筋保护层厚度的方法钢筋保护层厚度是一项重要的建筑质量检测指标，它直接关系到钢筋的锈蚀与耐久性。
保护层厚度过薄可能导致钢筋锈蚀，从而降低了混凝土构件的承载能力和使用寿命。
在建筑工程中，我们通常使用以下几种方法来检测钢筋保护层的厚度。
一、非破坏性检测方法：非破坏性检测方法是指不破坏钢筋或混凝土表面来进行检测的方法，它主要包括以下几种：1.直接测量法：这是最常用的方法之一，通过使用金属探针或电子涡流探头直接测量保护层的厚度。
具体操作时，探针或探头放置在待测表面上，通过检测仪器来读取厚度数值。
这种方法简单快捷，适用于各种形状和混凝土表面的测量。
2.微波法：这种方法通过向钢筋部位发射微波信号并接收反射回来的信号，根据反射信号的时间来计算保护层的厚度。
微波法准确度高，可以在不接触到钢筋的情况下进行测量，操作简单，适用于大面积的检测。
3.电阻率法：该方法通过测量混凝土的电阻率来间接判断保护层的厚度。
电阻率与混凝土含水量和盐含量有关，当保护层足够良好时，混凝土的电阻率较高。
电阻率法检测快速，适用于大面积的测量，但其测量结果受混凝土质量和水分状况的影响较大。
4.X射线法：X射线法是一种常用的非破坏性测量方法，通过使用X射线设备射入混凝土，然后测量透射或散射的X射线的强度来计算保护层的厚度。
这种方法适用于各种类型的混凝土结构，但使用X射线设备需要专业训练和较高的安全防护要求。
二、破坏性检测方法：破坏性检测方法是通过对混凝土或钢筋进行采样，然后对采样样本进行测量来获得保护层的厚度。
它主要包括以下几种：1.剥离试验法：该方法是将混凝土表面的保护层撕离，然后对剥离后的钢筋进行观察和测量，从而得出保护层的厚度。
这种方法简单但是有一定的破坏性，适用于小面积或试验样本的测量。
2.钢筋照相法：这种方法是通过在钢筋表面涂覆一层橡皮膜，并用相机拍摄钢筋剖面，然后测量出橡皮膜在钢筋上的厚度来计算保护层的厚度。
钢筋照相法适用于小面积的测量，但需要一定的仪器设备支持。

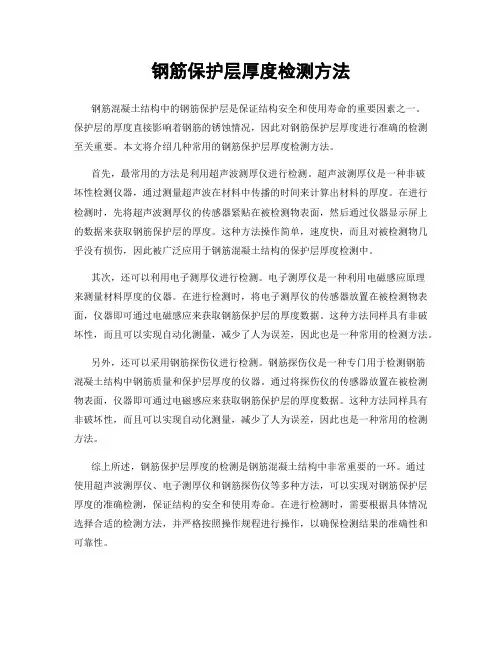

钢筋保护层厚度检测方法
钢筋保护层厚度检测方法钢筋混凝土结构中的钢筋保护层是保证结构安全和使用寿命的重要因素之一。
保护层的厚度直接影响着钢筋的锈蚀情况，因此对钢筋保护层厚度进行准确的检测至关重要。
本文将介绍几种常用的钢筋保护层厚度检测方法。
首先，最常用的方法是利用超声波测厚仪进行检测。
超声波测厚仪是一种非破坏性检测仪器，通过测量超声波在材料中传播的时间来计算出材料的厚度。
在进行检测时，先将超声波测厚仪的传感器紧贴在被检测物表面，然后通过仪器显示屏上的数据来获取钢筋保护层的厚度。
这种方法操作简单，速度快，而且对被检测物几乎没有损伤，因此被广泛应用于钢筋混凝土结构的保护层厚度检测中。
其次，还可以利用电子测厚仪进行检测。
电子测厚仪是一种利用电磁感应原理来测量材料厚度的仪器。
在进行检测时，将电子测厚仪的传感器放置在被检测物表面，仪器即可通过电磁感应来获取钢筋保护层的厚度数据。
这种方法同样具有非破坏性，而且可以实现自动化测量，减少了人为误差，因此也是一种常用的检测方法。
另外，还可以采用钢筋探伤仪进行检测。
钢筋探伤仪是一种专门用于检测钢筋混凝土结构中钢筋质量和保护层厚度的仪器。
通过将探伤仪的传感器放置在被检测物表面，仪器即可通过电磁感应来获取钢筋保护层的厚度数据。
这种方法同样具有非破坏性，而且可以实现自动化测量，减少了人为误差，因此也是一种常用的检测方法。
综上所述，钢筋保护层厚度的检测是钢筋混凝土结构中非常重要的一环。
通过使用超声波测厚仪、电子测厚仪和钢筋探伤仪等多种方法，可以实现对钢筋保护层厚度的准确检测，保证结构的安全和使用寿命。
在进行检测时，需要根据具体情况选择合适的检测方法，并严格按照操作规程进行操作，以确保检测结果的准确性和可靠性。
钢筋保护层检测规范
钢筋保护层检测规范钢筋保护层是混凝土结构中重要的一部分，它的主要作用是保护钢筋免受外界环境的侵蚀和损坏。
钢筋保护层检测的目的是确保钢筋保护层的厚度和质量满足设计要求，以保证混凝土结构的安全可靠性。
以下是钢筋保护层检测的规范。
1. 检测方法1.1 钢筋保护层厚度检测可使用非破坏检测方法，如超声波法、电磁法等。
检测应覆盖整个结构，并包括主要构件和关键部位。
1.2 钢筋保护层质量检测可通过观察外观、进行劈裂试验等方法进行。
2. 检测人员2.1 进行钢筋保护层检测的人员应具备相应的资质和经验，熟悉检测方法和要求。
2.2 检测人员应定期接受培训和考核，保持专业技术的更新和进步。
3. 检测设备3.1 进行钢筋保护层厚度检测的设备应符合相关标准，保证测量的准确性和可靠性。
3.2 进行钢筋保护层质量检测的设备应能满足检测的要求，如裂缝检测设备等。
4. 检测步骤4.1 钢筋保护层厚度检测应先在结构表面标定测量基准点，并记录下来。
4.2 使用合适的检测方法进行钢筋保护层厚度检测，遵循相应的操作规程。
4.3 钢筋保护层质量检测可通过观察外观进行初步判断，如有裂缝或剥落等问题应进一步检测。
4.4 对于厚度不符合设计要求或质量有问题的部位，应及时进行修复或加固。
5. 检测记录5.1 钢筋保护层检测的结果应记录下来，包括结构的名称、位置、检测日期等信息。
5.2 钢筋保护层厚度检测的记录应包括基准点的位置、测量结果以及允许偏差等。
5.3 钢筋保护层质量检测的记录应包括问题的描述、检测方法和结果等。
以上就是钢筋保护层检测的规范，通过合理的检测方法和操作，可以保证钢筋保护层的质量和厚度符合设计要求，确保混凝土结构的安全可靠性。
在进行检测时，需要注意遵守相关安全规范，确保检测人员和设备的安全。
同时，对于检测结果不符合要求的问题，应及时进行修复和加固，以确保结构的长期使用性能。
钢筋保护层检测方案
钢筋保护层检测方案1.概述钢筋混凝土结构的保护层是保护钢筋钢材不受环境侵蚀和腐蚀，保证结构的安全性和耐久性的重要一环。
保护层厚度的准确度、均匀性及其与设计要求的符合程度对于结构的整体性能至关重要。
本文将介绍一种钢筋保护层检测方案，以确保保护层的厚度和质量达到要求。
2.设备准备（1）超声波测厚仪：用于测量钢筋保护层的厚度。
选择具有高精度和重复性的超声波测厚仪，以确保测量结果的准确性。
（2）红外热像仪：用于检测保护层中存在的浸润、裂缝等缺陷。
选择具有高分辨率和灵敏度的红外热像仪，以提高缺陷检测的效果。
（3）金属探测仪：用于定位和确认钢筋的位置和深度。
选择具有高灵敏度和定位精度的金属探测仪，以提高钢筋的定位准确性。
3.检测步骤（1）准备工作：确保施工现场的安全和整洁。
清理保护层表面的灰尘和杂物，以提高检测的准确性。
（2）测量钢筋保护层厚度：使用超声波测厚仪在保护层表面进行多点测量，记录每个测量点的结果。
确保测量点均匀分布，并尽量避开可能存在缺陷的区域。
（3）检测保护层缺陷：使用红外热像仪在保护层表面进行检测。
通过观察热像仪显示的热图，可以检测到保护层中存在的浸润、裂缝等缺陷。
（4）钢筋定位确认：使用金属探测仪在保护层表面进行扫描，定位和确认钢筋的位置和深度。
对于存在多层钢筋的结构，需进行逐层扫描和确认。
（5）数据处理和分析：对测得的数据进行处理和分析。
计算平均保护层厚度，与设计要求进行对比。
对于发现的缺陷，需要进行进一步的评估和处理。
4.注意事项（1）进行检测前，需对设备进行校准和检验，确保测量的准确性和可靠性。
（2）保护层表面的清洁程度对测量结果影响较大，需保持清洁和干燥。
（3）在测量保护层厚度时，应选择保护层表面无明显凹凸不平的区域进行测量。
（4）在使用红外热像仪进行缺陷检测时，需注意环境温度和湿度的影响，避免误判。
（5）在使用金属探测仪进行钢筋定位时，需注意避开电缆、金属隔离层等干扰源，以保证定位的准确性。
混凝土保护层检测方法
混凝土保护层检测方法
一、电磁感应法检测钢筋混凝土保护层厚度步骤：
1.应根据预扫描结果设定仪器量程范围，根据原位实测结果或设计资料设定仪器的钢筋直径参数。
沿被测钢筋轴线选择相邻钢筋影响较小的位置，在预扫描的基础上进行扫描探测，确定钢筋的准确位置，将探头放在与钢筋轴线重合的检测面上读取保护层厚度检测值。
2.应对同一根钢筋同一处检测2次，读取的2个保护层厚度值相差不大于1mm时，取二次检测数据的平均值为保护层厚度值，精确至1mm；相差大于1mm时，该次检测数据无效，并应查明原因，在该处重新进行2次检测，仍不符合规定时，应该更换电磁感应法钢筋探测仪进行检测或采用直接法进行检测。
3.当实际保护层厚度值小于仪器最小示值时，应采用在探头下附加垫块的方法进行检测。
垫块对仪器检测结果不应产生干扰，表面应光滑平整，其各方向厚度值偏差不应大于0.1mm。
垫块应与探头紧密接触，不得有间隙。
所加垫块厚度在计算保护层厚度时应予扣除。
二、遇到下列情况之一时，应采用直接法进行验证：
1.认为相邻钢筋对检测结果有影响；
2.钢筋公称直径未知或有异议；
3.钢筋实际根数、位置与设计有较大偏差；
4.钢筋以及混凝土材质与校准试件有显著差异。
当采用直接法验证时，应选取不少于30%的已测钢筋，且不应少于7根，当实际检测数量小于7根时应全部抽取。
钢筋保护层厚度检测规范
第二章混凝土内部钢筋保护层厚度检测1 总则1.0.1 为加强混凝土结构工程施工质量，统一本省混凝土内部钢筋位置和钢筋保护层厚度检测方法，提高各检测单位检测精度，制定本检测规程，混凝土内部钢筋保护层厚度检测依据标准为《混凝土结构工程施工质量验收规范》（GB50204-2002）。
1.0.2 本规程适用于建筑工程混凝土结构内部钢筋位置和钢筋保护层厚度检测。
1.0.3 混凝土结构内部钢筋保护层厚度检测，除满足本规程的规定外，尚应符合国家现行有关强制性标准的规定。
2 术语2.1 术语2.1.1电磁感应法钢筋探测仪检测方法由单个或多个线圈组成的探头产生电磁场，当钢筋或其它金属物体位于该电磁场时，磁力线会变形。
金属所产生的干扰导致电磁场强度的分布改变，被探头探测到，通过仪器显示出来。
如果对所检测的钢筋尺寸和材料进行适当的标定，可以用于检测钢筋位置、直径及混凝土保护层厚度。
2.1.2雷达仪检测方法由雷达天线发射电磁波，从与混凝土中电学性质不同的物质如钢筋等的界面反射回来，并再次由混凝土表面的天线接收，根据接收到的电磁波来检测反射体的情况。
2.1.3实际钢筋保护层厚度对于光圆钢筋，为混凝土表面与钢筋表面间的最小距离，对于带肋钢筋，其值如图2.1.3所示。
带肋钢筋保护层厚度C ≈C 01图2.1.3 带肋钢筋保护层厚度C i ≈C 12.1.4指示钢筋保护层厚度检测时仪器显示的钢筋保护层厚度tC 。
2.1.5钢筋的示值直径检测时仪器指示的钢筋直径。
2.1.6钢筋位置的测试偏差仪器所指示的钢筋轴线与钢筋实际轴线之间的最小距离。
2.2 符号C ti —— 第i 个测点指示钢筋保护层厚度；C t i m , —— 第i 个测点指示钢筋混凝土保护层厚度平均值； C 0 —— 探头垫块厚度；—— 修正系数；S —— 钢筋平均间距。
3 钢筋位置和保护层厚度检测3.1 一般规定3.1.1 应根据所测钢筋的规格、深度以及间距选择适当的仪器，并按仪器说明书进行操作。
混凝土结构实体钢筋保护层厚度检测记录
混凝土结构实体钢筋保护层厚度检测记录混凝土结构实体钢筋保护层是指混凝土外表面与钢筋之间的一层混凝土，其主要功能是保护钢筋不被空气、水分、化学物质侵蚀，从而延长钢筋的使用寿命。
保护层的厚度与混凝土结构的安全性、耐久性密切相关，因此进行钢筋保护层厚度的检测十分重要。
一、检测原理及方法钢筋保护层厚度的检测一般采用无损检测方法，包括超声波检测、电磁感应法、X射线透射法等。
其中，超声波检测是应用最广泛的一种方法。
超声波检测原理是通过超声波在混凝土中的传播速度和幅度改变，来判断保护层的厚度情况。
检测时，将超声波探头放在混凝土表面，由探头发射超声波，经过混凝土传播到钢筋表面并反射回来。
通过检测仪器分析接收回来的超声波信号，可以得出保护层的厚度。
二、检测记录表格为方便记录和保存检测结果，我们可采用以下表格进行检测记录：序号，位置，距离（mm），结果（mm），满足要求------，----------------，------------，------------，----------1，柱与梁连接部，50，50，是2，梁与板连接部，75，70，是3，柱，100，90，是4，梁，100，95，是5，板，75，70，是表格中的“位置”为检测点的具体位置描述，如柱与梁连接部、梁与板连接部、柱、梁、板等；“距离”为检测点距离探头的距离；“结果”为测量得到的保护层厚度值；“满足要求”栏为检测结果与设计要求进行对比后得出的是否满足设计要求。
三、检测操作步骤1.根据设计要求和施工图纸确定检测点的具体位置。
2.使用超声波检测仪器进行检测，将探头放置在待检测的位置上。
3.打开检测仪器，根据仪器说明进行参数设置。
4.点击开始检测，进行数据采集。
5.根据采集的数据，分析出保护层的厚度结果。
6.将结果记录在检测记录表格中，并进行对比判断是否满足设计要求。
7.如不满足设计要求，则需要进行探查、整改等工作，并重新进行检测。
四、注意事项1.在进行检测时，需要确保混凝土表面干燥、平整、无灰尘等影响检测的因素。
