坡率法与减重设计_secret
坡率法与减重设计1 概述1.1坡率法与减重的概念在边坡设计中，如果通过控制边坡的高度和坡度而无须对边坡进行整体加固就能使边坡达到自身稳定的边坡设计方法，通常称之为坡率法；坡率法是通过控制望坡的高度和坡度，使边坡对所有可能的潜在滑动面的下滑力和阻滑力处于安全的平衡状态。
一般的简单岩土边坡(非滑坡)，如果不受场地限制，总可以满足边坡稳定的要求，在公路边坡处理中被大量采用，工程中又称为削坡(或刷坡)，如图3.1所示。
减重的概念是针对滑坡处治而提出的，它是减轻滑坡致滑段的滑体超重部分，以减小滑体的下落力，使滑坡趋于稳定，显然它与坡率法有着本质的区别，不同于一般的边坡削坡，因为减重的目的是使滑坡稳定，赦减去的土体位于滑坡的致滑段(一般在、滑坡的上部)，如图3.2所示，如果误将滑坡下部的阻滑部分削去，将进一步加剧滑坡的发展。
在滑坡处治技术中，与减载相对应的另一种技术是堆载阻滑技术，它是通过在滑坡的阻滑段(一般在滑坡的下部)堆载来提高滑坡的阻滑力以使滑坡处于稳定的方法，如图3.3所示。
这两种方法都是公路滑坡处理中最直接、最有效的方法，在公路滑坡处治中被广泛采用。
)1.2坡率法与减重的适用范围坡率法是一种比较经济、施工方便人工边坡的处理方法，在公路路堑边坡、填方路堤边坡中广泛使用，适用于岩层、塑性粘土和良好的砂性土中，并要求地下水位较低，放坡开挖时有足够的场地。
坡率法可分别与砂袋堆码、锚钉边坡、锚板支护等方法联合应用，形成组合边坡。
例如当不具备全高放坡时，上段可采用坡率法，下段可采用土钉墙、喷锚、挡土墙等方法以稳定边坡。
由于减重是在滑坡后缘挖除一定数量的滑体而使滑坡稳定下来，因而它适用于推动式滑坡或由塌落形成的滑坡，并且滑床上陡下缓，滑坡后缘及两侧的地层稳定，不致因刷方而引起滑坡向后或向两侧发展。
与减重相对应的堆载阻滑技术则主要适用于牵引式滑坡，同时应注意堆载不要引起次一级的滑面。
在一般情况下，滑坡减重和堆载阻滑都只能减小滑体的下滑力或增大阻滑力，不能改变其下滑的趋势，因此它们常与其他整治措施配合使用。
2坡率法的设计2.1设计的内容与一般规定坡率法设计边坡主要是在保证边坡稳定的条件下确定边坡的形状和坡度。
其设计内容包括确定边坡的形状、确定边坡的坡度、设计坡面防护和边坡稳定性验算。
但在进行设计之前必须查明边坡的工程地质条件，包括边坡岩土名称性质、各种软弱结构面的产状、地质构造、岩土风化或密实程度、地下水、地表水、当地地质条件相似的自然极限山坡或人工边坡。
边坡的形式一般可以分为四种：直线形(图3.4a)、上陡下缓折线形(图3.4b)、上缓下陡折线形(图3.4c)和台阶形(图3.4d)。
直线形边坡一般适用于均质或薄层互层且高度较小的边坡；如果边坡较高或由多层土组成而上部岩土层的稳定性较下部好时，可采用上陡下缓的折线形边坡；若上部为覆盖层或稳定性较下部岩土层差时，宜采用上缓下陡的折线形边坡；当边坡由多层土组成或边坡高度很大时，可在边坡中部或岩土层界面处设置不小于1.Om宽的平台，形成台阶式边坡。
台阶形边坡稳定性较好，但相应的土石方量较大。
边坡的坡度的确定可以根据岩石性质、工程地质和水文地质条件、施工方法、边坡的高度等因素，对照当地自然极限边坡或人工边坡的坡度确定；对于土质均匀的边坡，可采用力学检验法或稳定性验算法进行确定。
边坡的防护主要是针对容易风化剥落或破碎程度较为严重的坡面，应当考虑坡面的防护措施，以防止各种自然应力对边坡的破坏作用，以保证边坡的稳定性。
设计中应注意边坡的防护与边坡环境美化相结合。
边坡水系应因势利导保持畅通，稳定边坡应采取保护措施，防止土体流失、岩层风化及环境恶化造成边坡稳定性降低。
对于土质边坡或易软化的岩质边坡，坡顶应作成向外倾斜的不渗水地面，坡底应做不漏水的排水沟和集水井，以便及时排除积水。
受外倾软弱结构面影响、稳定性较差的岩块应加锚杆处理；永久性边坡坡面应采用锚喷、锚钉等构造措施。
2.2岩质边坡的削坡坡率对于岩质边坡，在坡体整体稳定的条件下，要选择合理的允许坡率，应根据岩性、地质构造、岩石风化破碎程度、边坡高度、地下水及地面水等因数，结合实际经验按照工程类比的原则，并参考该地区已有的稳定边坡的坡率综合分析确定。
当无外倾结构面时，可参考表3—1进行确定。
表3.1中岩石风化破碎程度按表3.2进行划分。
若边坡所在地层具有明显的倾斜结构面(如层面、节理面、断层面和其他软弱面)，且倾向边坡外侧，则此结构面的倾斜坡度及其面上的单位粘聚力和摩擦力的大小将影响边坡的稳定性。
此时应通过稳定性计算来确定边坡的坡率，必要时应采取其他相应的加固措施。
根据调查统计资料表明，当滑动面为如下几种情况时，边坡仅在重力作用下，软弱面的倾角大于其摩擦角而小于边坡角时是最危险的软弱面：(1)粘土岩、粘土页岩、泥质灰岩、泥质板岩等泥化层面时，滑动倾角为9º～l2º；(2)砂岩层面或砾岩层面时，滑动倾角大于30º～35º；(3)无泥质充填物的结构面时，滑动倾角为30º～75º (大多变化于35º～60º范围)。
在讲行稳定性计算时如没有试验数据，可参考表3.3及表3.4中的数值．注；本表是根据相当数量的现场试验，沿软弱面施加剪力所得的岩体软弱面峰值抗剪强度资料而综合得出的。
2.3土质边坡的削坡坡率对于土质边坡，在确定坡率时应根据边坡的高度、土的湿度、密实程度、地下水、地面水的情况、土的成因类型及生成时代等因数，并参考同类土的稳定坡率进行确定。
1.一般土质边坡对于一般较好的均质土可参考表3.5进行设计。
但如果边坡高度大于8m、或土层中地下水发育且不易排除、或土层为软质土、或有堆积荷载时，应通过边坡稳定计算来确定土坡率。
2.土囱堆积俸迈圾对于土石混合堆积体边坡，一般采用与天然安息角相应的边坡坡率(如表3.6所示)；但对于已稳定的堆积体可根据其胶结和密实程度采用较陡的边坡坡度。
如果边坡中出现松散夹层，应进行适当的防护。
边坡高度超过20m，应分台阶进行放坡。
在堆积体中开挖后形成的边坡应特别注意剩余土体的稳定性，必要时可放缓边坡或清除全部剩余土体。
因挖方破坏了原堆积体的平衡条件，堆积体可能沿接触面滑动。
3.膨胀土边坡由于膨胀土工程性质特殊而复杂，使膨胀土地区的边坡变形破坏受多种因素的影响，往往对建筑工程的潜在破坏十分严重。
因此在进行边坡设计前，应充分进行工程地质调查、既有建筑物调查，并收集当地气象资料，然后在此基础上确定经济合理的边坡形式和坡率。
实践证明，膨胀土边坡坡度的确定，是一个比较复杂的工程地质问题，对于这类边坡的设计，目前尚无成熟的理论与方法。
现场调查表明，无论公路、铁路或渠道膨胀土边坡，坡度在1：2～l：3的边坡，仍表现出普遍不稳定性，甚至有的铁路路堑及渠道膨胀土边坡，坡度缓至1：5～1：8，也不一定完全稳定。
特别是在边坡土体结构与环境地质条件比较复杂的地区，或分布有软弱夹层(如灰白色、灰绿色强膨胀土)，边坡稳定问题更为复杂。
膨胀土边坡的破坏，有位于坡脚的，也有位于坡腰与堑顶的，与一般粘性土边坡的破坏完全不同。
因此，在膨胀土路堑边坡设计中，目前仍然以工程地质比拟法为主，必要时再进行力学分析检算边坡稳定性。
工程地质比拟法，是以同类膨胀土边坡，在相同或相似工程地质、水文地质及环境地质条件下的稳定性为参照系，对比拟设计边坡的上述条件，参照稳定程度最佳的边坡进行设计的一种方法。
因为自然界是千变万化的，在进行对比分析时一定要收集足够的第一手资料，并充分掌握已有膨胀土边坡的历史和现状，切不可简单照搬。
表3.7是根据实践经验得出的边坡设计参考值。
4.黄土边坡黄土是第四纪的一种特殊堆积物。
主要特征是颜色以黄色为主，有灰黄、褐黄等色，含有大量粉粒，一般在55％以上，孔隙比在1左右，垂直节理发育，具有湿陷性、溶蚀性、易冲刷和各向异性等工程特性。
广泛分布于我国北纬34º～45º之间的干旱和半干旱地区。
目前黄土边坡的设计主要以工程地质比拟法为主，力学分析验算为辅。
表3.8为各类黄土边坡设计参考值。
注：①当边坡高度>20m时，宜考虑进行力学验算；②本表所替供的参考值，系指一般均质土，并无不良水文地质及工程地质现象时的坡度值。
2.4边坡稳定性验算1.岩质边坡的稳定性验算对采用坡率法设计的岩质边坡应进行稳定性验算，验算的方法应根据结构面情况确定，如无外倾结构面可直接按平面滑动面进行验算。
如有不利结构面，还应对结构面进行验算，但在验算时强度参数指标应取结构面的c、值。
下面分别就平面破坏和楔形破坏的稳定性介绍验算过程。
(1)平面破坏的稳定性验算假设边坡上的变形岩体为单一的层状结构，如图3.5所示，岩体在自重作用下的稳定性系数为(3.1)式中：W——变形岩体的重力，；h——滑动面上变形岩体的高度；α——滑动面的倾角；L——滑动面的长度；γ——岩体的容重；c、φ——滑动面的内摩擦角和粘聚力。
对于无不利结构面的岩石边坡，c、φ值取岩体的c、φ值；对于结构面的验算取结构面的c、ϕ值；根据两者比较，以稳定性系数最小者控制设计。
由式(3.1)可以求得直立边坡的极限变形体高度，如图3.6所示，设单一倾斜结构面的直立边坡，设稳定性系数为K=1，则有：(3.2)倾斜边坡求算变形体高度的公式与直立边坡完全一样，所不同的是直立边坡的极限高度(H v)恒等于变形体高度(h v)，而倾斜边坡H v≠h v,如图3.7所示。
其岩体的极限稳定坡角β，可根据已求得的h v(H v)的数值通过作图求得，也可按下述公式来求取(图3.8)：v(3.3)式中：H——边坡高度；h——变形岩体的高度；m——边坡坡率，m=tgβ；β——边坡的坡角；当确定边坡坡角为β或坡率为m时，则可用式(3.3)求极限边坡高度H；反之，当坡高为H时，则边坡保持极限稳定状态的最大边坡坡角的正切为(3.4)或m (3.5)(2)边坡楔形破坏的仿平面处理当楔形岩体由两个结构面所构成，两个结构面为预测的滑动面，边坡为直立平顶的边坡时(如图3.9所示)，可得：楔形体的体积：V楔形体的重力：两个结构面的面积：又令BD=L ，设两结构面的值相等，c l 和c 2分别为两结构面的单位粘聚力，且断面是三角形，按“仿平面”问题来处理，则岩体的稳定系数为(3.6) 当K=1，即在极限平衡条件下，则：(3.7)式中，L 、及h 0、h 1、h 2等数据可依三角关系求得。
式(3.6)和(3.7)是边坡由两个结构面所构成的楔形岩体滑动，求稳定系数及极限变形高度的普遍公式。
虽然它由直立平顶边坡推导求得，但也适用于倾斜边坡，既适用于两个结构面为预测的滑动面，也适用于一个面为预测的滑动面，另一个面为直立面，该面垂直于滑动面，即两个面的交角等于90º的特例。
坡率法与减重课件
未来展望
结合坡率法和减重技术，未来有望开发出更加智能、个性化的健康管理平台，为用户提 供更加便捷、高效的服务。同时，这一结合也将推动相关领域的技术创新和产业升级，
为社会带来更多的福祉。
THANKS
感谢观看
成本可能增加
由于结合了多种方法和技术，成本可能会相应地增加。
05 坡率法与减重技 术的发展趋势和 未来展望
坡率法的发展趋势和未来展望
发展趋势
随着科技的不断进步，坡率法在理论 和实践方面都取得了显著的进展。未 来，坡率法将更加注重与新兴技术的 结合，如大数据、人工智能等，以提 高其预测精度和实用性。
根据目标和要求，设计具 体的结合方案，包括坡率 法的参数选择、减重技术 的手段应用、施工方法的 确定等。
按照设计方案进行施工， 并进行实时监测，以确保 施工安全和效果达标。同 时根据监测结果及时调整 方案，优化技术参数。
在工程结束后对结合技术 的应用效果进行评估，总 结经验教训，为今后的工 作提供参考。
结合的案例分析ຫໍສະໝຸດ 某高速公路边坡治理工程采用坡率法降低边坡坡度，同时应用减重技术减轻边坡重量，通过这两种方法 的结合，有效提高了边坡的稳定性，保证了高速公路的安全运行。
某水库溢洪道边坡加固工程
在溢洪道边坡治理中，采用坡率法调整边坡坡度，同时结合减重技术降低边坡 重量，提高了边坡的抗滑能力和稳定性，保证了水库的正常运行和安全。
在设计阶段，通过采用先进的计算机辅助设计软件，对产品进行优化设计，去除不必要的结构，减少 材料的使用量。在材料选择上，采用轻量化材料，如铝合金、钛合金、碳纤维等，以替代传统的钢材 。在制造工艺方面，采用先进的成型工艺、焊接工艺和表面处理工艺等，以实现产品轻量化。
减重技术的应用场景
基坑支护形式之坡率法
基坑支护形式之坡率法坡率法本市采用“坡率法”始于上个世纪80年代中末期至90年代初期。
在东部开发区应用较多，因为那时开挖场地比较开阔。
目前，在城阳区、胶州湾北部开发区拟建地下一层也采用“坡率法”。
“坡率法”通常指的是“放坡开挖”。
根据岩土工程性状控制边坡开挖的允许坡率，以确保基坑边坡的稳定。
它是基坑支护施工中最为古老的、传统的、一般来说也是最为经济的基坑支护方案。
当条件允许的情况下，首选选择此方案。
“坡率法”的适用条件：① 空间条件：首选在基坑周围具有放坡开挖的空间，又不影响邻近已有工程的安全和正常使用。
② 岩土条件：岩土体的自稳性能良好。
③ 地下水条件：地下水位埋深较深，以在开挖深度之下为佳。
④ 坑深条件：基坑开挖深度适于地下1~2层的工程。
“放坡开挖”当坡高>5米的土质边坡，宜在坡面的中部设1~2米宽的过渡平台，并采用上半坡稍陡、下半坡稍缓的放坡原则。
对于土质边坡或易吸水软化的边坡，应将坡顶处做成倒坡，以严防地表水浸蚀坡面和流入坑内。
坡面应采取固坡措施。
其方法有钢钉挂网喷砼护面；土工织物加筋；砂袋叠置反压等，同时，留泄水孔，坑底挖排水沟和集水进。
对于风化岩坡面，由于内营力地质作用存在着几组伴生或派生的节理裂隙或断裂，呈格状反接复合在一起，并又在外营力风化作用的再改造的情况下，易导致坡面出现丢块、滑塌等不良地质作用。
因此，一方面采取护面措施，另一方面加强坡顶变形的监测。
当基坑位于地下水位之下时，由于地下水的作用造成边坡坍塌事故的发生也是常有之事。
特别是当边坡为粉土夹粉细砂薄层或者是砂土层时，易产生“层间管涌”、流砂现象。
因此，应在坑外事先采取单井降水或轻型井点降水方案。
当土质较好时，也可采用明沟和集水井排水，但是严禁将坑内排出的地下水倒流或回渗坑内现象的发生。
有的边坡由于种种原因出现边坡失稳迹象时，可根据场区具体情况采取削坡、坡顶挖土减荷、坡底堆载反压、坡面铺压砂袋等以遏制边坡的失稳现象的发展，确保边坡的稳定。
坡率法的原理和适用条件
坡率法的原理和适用条件以坡率法的原理和适用条件为标题，本文将详细介绍坡率法的原理以及适用条件。
坡率法是一种常用于测量地表坡度的方法，通过测量水平线与地面的夹角来计算地表坡度。
坡率法适用范围广泛，可用于农田、道路、河道等各种地形的坡度测量。
坡率法的原理是基于三角函数的运算关系。
首先需要在地面上选择两个固定点，分别记作A和B，并确定一个基准线，通常是水平线。
然后使用水平仪等工具测量出点A和B与基准线之间的夹角，记作α和β。
根据三角函数的定义，可以得到地面坡度的计算公式：tan(α-β) = h/L。
其中，h表示AB之间的高差，L表示AB之间的水平距离。
根据这个公式，可以求得地面的坡度。
坡度的单位通常用百分比或度来表示。
坡率法的适用条件主要有以下几个方面。
首先，坡率法适用于地势较为平缓的地区，因为在较为陡峭的地形中，由于地表变化较大，测量误差会增大。
其次，坡率法适用于小范围的坡度测量，例如农田、道路等。
对于大范围的地表坡度测量，则需要采用其他更加精确的方法。
此外，坡率法适用于坡度变化较为连续的地区，对于不规则的地形，坡率法可能无法准确测量坡度。
在实际测量中，为了提高测量精度，还需要注意一些细节。
首先，选择的固定点A和B应尽量在地面上分布均匀，以保证测量结果的代表性。
其次，在测量过程中应尽量避免影响测量精度的因素，例如风力、地面松软等。
此外，为了提高测量效率，可以使用专门的测量仪器，如经纬仪、全站仪等，这些仪器可以提供更加准确的测量结果。
坡率法是一种常用的地表坡度测量方法，通过测量水平线与地面的夹角来计算地表坡度。
它适用范围广泛，可用于各种地形的坡度测量。
然而，在实际应用中，需要注意选择合适的测量点和仪器，以提高测量精度和效率。
通过合理应用坡率法，可以为农田规划、道路设计等提供准确的地表坡度数据，为工程建设提供可靠的依据。

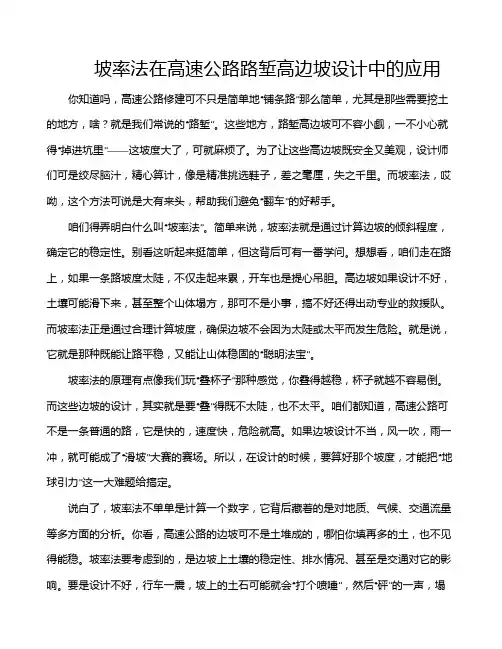

坡率法在高速公路路堑高边坡设计中的应用
坡率法在高速公路路堑高边坡设计中的应用你知道吗，高速公路修建可不只是简单地“铺条路”那么简单，尤其是那些需要挖土的地方，啥？就是我们常说的“路堑”。
这些地方，路堑高边坡可不容小觑，一不小心就得“掉进坑里”——这坡度大了，可就麻烦了。
为了让这些高边坡既安全又美观，设计师们可是绞尽脑汁，精心算计，像是精准挑选鞋子，差之毫厘，失之千里。
而坡率法，哎呦，这个方法可说是大有来头，帮助我们避免“翻车”的好帮手。
咱们得弄明白什么叫“坡率法”。
简单来说，坡率法就是通过计算边坡的倾斜程度，确定它的稳定性。
别看这听起来挺简单，但这背后可有一番学问。
想想看，咱们走在路上，如果一条路坡度太陡，不仅走起来累，开车也是提心吊胆。
高边坡如果设计不好，土壤可能滑下来，甚至整个山体塌方，那可不是小事，搞不好还得出动专业的救援队。
而坡率法正是通过合理计算坡度，确保边坡不会因为太陡或太平而发生危险。
就是说，它就是那种既能让路平稳，又能让山体稳固的“聪明法宝”。
坡率法的原理有点像我们玩“叠杯子”那种感觉，你叠得越稳，杯子就越不容易倒。
而这些边坡的设计，其实就是要“叠”得既不太陡，也不太平。
咱们都知道，高速公路可不是一条普通的路，它是快的，速度快，危险就高。
如果边坡设计不当，风一吹，雨一冲，就可能成了“滑坡”大赛的赛场。
所以，在设计的时候，要算好那个坡度，才能把“地球引力”这一大难题给搞定。
说白了，坡率法不单单是计算一个数字，它背后藏着的是对地质、气候、交通流量等多方面的分析。
你看，高速公路的边坡可不是土堆成的，哪怕你填再多的土，也不见得能稳。
坡率法要考虑到的，是边坡上土壤的稳定性、排水情况、甚至是交通对它的影响。
要是设计不好，行车一震，坡上的土石可能就会“打个喷嚏”，然后“砰”的一声，塌了下来。
这样说吧，要是边坡设计成功，就像给山坡穿上了一双“跑鞋”，穿着稳不累，跑起来才不容易摔跤。
而且呢，坡率法可不止于此。
它还要求设计师们提前预测可能出现的问题，像是雨水冲刷、地下水渗透等，都是它要考虑的因素。
坡地建筑边坡常见处理措施
坡地建筑边坡常见处理措施摘要：坡地地质、地形情况复杂，对其上的建筑来说，紧密结合地形地貌，选择合理的边坡处理方法显得尤为重要，不仅仅关乎安全、造价，更是关系到环境景观、居住品质的大问题，本文概括介绍了当前坡地建筑边坡常见处理方法。
关键词：坡地；建筑；边坡处理一、前言我国国土中山区面积约占三分之二，沙漠、荒漠化土地也不少，另外还有十八亿亩耕地红线的控制，伴随着城市建设的快速发展，可用于建设的平地越来越少，坡地建筑呈快速发展之势。
坡地建筑成本相对较高，优势在于具有丰富的立体层次感，空间变化多样，环境优美。
坡地建筑设计讲究的是显山露水，依山就势，错落有致。
好的设计不仅安全，而且经济、美观。
目前关于坡地建筑的研究相对还是偏少，坡地建设对环境的破坏较大，在进行坡地建筑设计时，常因边坡处理不当，导致出现了很多安全和环境问题。
而我国地质灾害频繁，水土流失严重，边坡生态环境的保护尤为重要。
本文主要以中小型项目建筑边坡设计为例，说明建筑边坡问题处理的一些思路。
二、方案设计方案设计前，首先要做的是精确的地形地貌测绘图（精度一般为1:500），有时还需做可能要保留的树木、植被及其他景观点、市政设施等的专门测绘定位图。
地勘单位要尽早介入，最好在方案开始前，出具建设区域初步的地质灾害评估报告，地质勘探宜有初勘，重点是危险区域的地质情况，并作出山体稳定性的初步评价，作为方案设计的依据。
现场踏勘必不可少，随着方案的深入而深入，参与专业除方案、建筑外，岩土、结构、水专业也应参与（有水保专业的要参与）。
坡地建筑设计要本着依山就势的原则，道路及建筑尽可能沿等高线走，能保留的景观资源（植被、树木、景观点）尽量保留，尽可能避免大量破坏山体，不做大挖和大填，可以大大减少挡墙数量，尤其是避免不做太高的挡土墙。
各种坡面（包括岩石坡面、加固后的坡面）尽可能采用水保措施处理，避免破坏景观的硬化坡面，不可避免时，坡面（或挡墙面）可以采用爬藤植物、吊挂花篮、垂直绿化遮面或改造成攀岩面等。
04坡率法与刷方减重
§3.3刷方减重设计
3.3.1一般规定
推移式滑坡
上部岩层滑动挤 压下部产生变形
平移式滑坡
整个古滑坡体滑动
牵引式滑坡
下部先滑使上部失 去支撑而变形滑动
§3.3刷方减重设计
3.3.1一般规定
§3.3刷方减重设计
3.3.2滑坡超重计算 滑坡超重计算是刷方减重设计的重要依据。一 个滑坡应在上面部位减重，减重多少完全取决于滑 坡超重计算的结果。
§3.2坡率法的设计
3.2.4边坡坡面防护 三.硬质岩边坡防护 1.硬质岩 软质岩是指新鲜岩块的饱和单轴抗压强度大于 30M的岩石。 2.硬质岩边坡坡面破坏形式 硬质岩边坡的坡面破坏形式主要是继续风化和 岩石崩塌破坏。 3.硬质岩边坡坡面防护方法 软硬质岩边坡坡面防护主要工作就是防止边坡 坡面继续风化及崩塌落石破坏。做法是罩面、设置 柔性防护网、灌浆、设置遮挡建筑物(如明洞)等。
3.3.3滑坡稳定性计算 为了检验刷方减重设计是否满足边坡稳定性的 要求，需要对减重后的滑坡进行稳定性验算。验算 方法和步骤与前面滑坡超重计算的一样，只是边坡 采用刷方减重设计后的形状。 需要注意的是：验算时，除了验算原滑动面的 稳定性外，还要对滑坡从残存滑坡体的薄弱部分剪 出的潜在滑动面进行验算。
§3.3刷方减重设计
3.3.1一般规定 1) 设计前必须弄清滑坡的成因和性质，查明滑 动面的位置、形状及可能发展的范围，根据要求进 行设计计算，以确定减重范围。 2) 刷方减重的弃土，不能堆置在滑坡的阻滑地 段，应尽量堆置与滑坡前缘，以便增大阻滑力，起 到堆载阻滑的作用。 3) 牵引式滑坡或滑坡带的土具有卸载膨胀性质 的滑坡，不宜采用刷方减重的方法。 4) 刷方减重后，应检验滑面从残存滑体的薄弱 部分剪出的可能性。 5)刷方减重后，必须做坡面防护。
坡率法的原理和适用条件
坡率法的原理坡率法（Slope Ratio Method）是一种常用的地质工程方法，用于评估岩石和土壤的稳定性。
它通过比较岩土体在不同坡度下的稳定性来确定最佳坡度，以保证工程的安全。
坡率法的基本原理是基于岩土体在不同坡度下的稳定性差异。
当岩土体发生滑动时，其滑动面上的剪切应力与滑动面的法向应力之比称为剪切强度。
根据达西定律，剪切强度与应力的正切值成正比。
因此，可以用正切值来表示岩土体的剪切强度。
在坡率法中，首先需要确定岩土体的剪切强度。
通常使用剪切试验来获取岩土体的剪切强度参数，如内摩擦角和凝聚力。
然后，在不同的坡度下进行稳定性分析，计算出岩土体在每个坡度下的剪切强度。
接下来，根据坡率法的原理，选择一个基准坡度作为参考。
通常选择一个已知稳定性的坡度作为基准坡度。
然后，计算其他坡度相对于基准坡度的坡率，即两个坡度下岩土体的剪切强度的比值。
最后，根据坡率的大小比较，确定最佳坡度。
通常情况下，当坡率小于1时，表示当前坡度下的剪切强度大于基准坡度，说明当前坡度较稳定；当坡率大于1时，表示当前坡度下的剪切强度小于基准坡度，说明当前坡度较不稳定。
因此，选择坡率最接近1的坡度作为最佳坡度，以确保工程的安全。
适用条件坡率法适用于评估岩石和土壤的稳定性，并确定最佳坡度。
它的适用条件包括：1.坡度可调节：坡率法要求能够调整坡度，以便比较不同坡度下的稳定性。
因此，适用于需要设计或选择坡度的工程项目，如公路、铁路、堤坝等。
2.剪切强度可测量：坡率法需要获取岩土体的剪切强度参数，如内摩擦角和凝聚力。
因此，适用于能够进行剪切试验来测量剪切强度的岩土体。
3.剪切强度随坡度变化明显：坡率法的原理是基于岩土体的剪切强度随坡度变化的差异。
因此，适用于剪切强度随坡度变化明显的岩土体。
4.较小的变形和荷载：坡率法通常适用于较小的变形和荷载条件下的工程项目。
对于较大的变形和荷载，可能需要其他更为精确的稳定性分析方法。
总之，坡率法是一种简单有效的地质工程方法，适用于评估岩石和土壤的稳定性，并确定最佳坡度。
边坡工程坡率法设计方案
边坡工程坡率法设计方案1.1 一般规定1.1.1当工程条件许可时，应优先采用坡率法。
1.1.2下列边坡不应采用坡率法：.1放坡开挖对拟建或相邻建(构)筑物有不利影响的边坡；2 地下水发育的边坡；3 稳定性差的边坡。
1.1.3 坡率法可与锚杆(索)或锚喷支护等联合应用。
1.1.4 采用坡率法时应进行边坡环境整治，因势利导保持水系畅通。
1.1.5高度较大的边坡应分级开挖放坡。
分级放坡时应验算边坡整体的和各级的稳定性。
1.2 设计计算1.2.1土质边坡的坡率允许值应根据经验，按工程类比的原则并结合已有稳定边坡的坡率值分析确定。
当无经验，且土质均匀良好、地下水贫乏、无不良地质现象和地质环境条件简单时，可按表1.2.1确定。
表1.2.1 土质边坡坡率允许值注：. 1表中碎石土的充填物为坚硬或硬塑状态的粘性土；2 对于砂土或充填物为砂土的碎石土，其边坡坡率允许值应按自然休止角确定。
1.2.2在边坡保持整体稳定的条件下，岩质边坡开挖的坡率允许值应根据实际经验，按工程类比的原则并结合已有稳定边坡的坡率值分析确定。
对无外倾软弱结构面的边坡，可按表1.2.2确定。
表1.2.2 岩质边坡坡率允许值2 Ⅳ类强风化包括各类风化程度的极软岩。
1.2.3下列边坡的坡率允许值应通过稳定性分析计算确定：.1有外倾软弱结构面的岩质边坡；2土质较软的边坡；3坡顶边缘附近有较大荷载的边坡；4 坡高超过表1.2.1和表1.2.2范围的边坡。
1.2.4填土边坡的坡率允许值应按现行有关标准执行，并结合地区经验确定。
1.2.5土质边坡稳定性计算应考虑拟建建(构)筑物和边坡整治对地下水运动等水文地质条件的影响，以及由此而引起的对边坡稳定性的影响。
1.2.6边坡稳定性计算应符合第5章的有关规定。
1.3 构造设计1.3.1边坡的整个高度可按同一坡率进行放坡，也可根据边坡岩土的变化情况按不同的坡率放坡。
1.3.2设置在斜坡上的人工压实填土边坡应验算稳定性。
04坡率法与刷方减重概要
§3.2坡率法的设计
3.2.1坡率法设计内容 坡率法设计就是要在保证边坡的稳定的条件 下，确定边坡的形状和坡度。 因此，坡率法的设计内容是：
1)确定边坡的形状； 2)确定边坡的坡度(即边坡坡率)； 3)边坡稳定性验算； 4)设计坡面防护； 5)边坡坡面水系设计。
§3.2坡率法的设计
3.2.2边坡的形状 边坡的形状一般可以分为四种，见下图 :a) 直 线型； b)上陡下缓折线形；c)上缓下陡折线形； d) 台阶型。
微风化
中等风化 中等风化
1:0.25~1:0.35
1:0.35~1:0.50 1:0.50~1:0.75
1:0.35~1:0.50
1:0.50~1:0.75 1:0.75~1:1.00
强风化
1:0.75~1:1.00
§3.2坡率法的设计
3.2.4边坡坡面防护 一.土质边坡防护 1.土质边坡坡面破坏形式 土质边坡坡面破坏形式主要是冲刷破坏。冲刷 破坏会导致水土流失，严重的会发生泥石流。 2.土质边坡坡面防护方法 土质边坡可以采用如下方法防护坡面： 1)坡面植被； 2)设置骨架，并在骨架内植草； 3)边坡挂网生物防护； 4)圬工护坡。
边坡防护技术
讲义
第四讲
坡率法与削坡减载
§3.1概述
3.1.1坡率法与刷方减重概念 1.坡率法 仅通过控制边坡的高度和坡度 (不做其他支护)而 使边坡稳定的边坡设计方法，即为坡率法。 坡率法是边坡设计方法，常用于挖方工程中。是 边坡设计工作。通过设计，合理控制边坡的高度和坡 度，从而保证施工后的边坡的稳定性。 2.削坡减载(刷方减重) 削坡减载是将不稳定边坡致滑段的滑体超重部分 挖除，以减小滑体的下滑力，而使边坡稳定的方法。 刷方减重是针对不稳定边坡的，其目的是对不稳 定边坡进行处置，这一点与坡率法不同。
第三讲—坡率法与减重设计
减重 适用于推动式滑坡或由塌落形成的滑坡，并且滑床上陡下 缓，滑坡后缘及两侧的地层稳定，不致因刷方而引起滑坡向后 或向两侧发展。 堆载阻滑技术 主要适用于牵引式滑坡，同时应注意堆载不要引 起次一级的滑面。
在一般情况下，滑坡减重和堆载阻滑都只能减小滑体的下滑 力或增大阻滑力，不能改变其下滑的趋势，因此它们常与其他 整治措施配合使用。
§3.2.2岩质边坡的削坡坡率
岩质边坡，整体稳定条件下，应根据岩性、地质构造、岩石风 化破碎程度、边坡高度、地下水及地面水等因素，结合实际经验按 照工程类比的原则，并参考该地区已有的稳定边坡的坡率综合分析 确定。当无外倾结构面时，可参考表3—1进行确定。
表3.1中岩石风化破碎程度按表3.2进行划分。
具有明显的倾斜结构面，且倾向边坡外侧，则此结构面的倾 斜坡度及其面上的单位粘聚力和摩擦力的大小将影响边坡的稳 定性。此时应通过稳定性计算来确定边坡的坡率，必要时应采 取其他相应的加固措施。
根据调查统计资料表明，当滑动面为如下几种情况时，边 坡仅在重力作用下，软弱面的倾角大于其摩擦角而小于边坡角 时是最危险的软弱面：
坡率法与减重设计
中国地质大学（武汉） 章广成
§3.1 概 述
§3.1.1坡率法与减重的概念
在边坡设计中，如果通过控制边坡的高度和坡度 而无须对边坡进行整体加固就能使边坡达到自身稳定 的边坡设计方法，通常称之为坡率法；
坡率法是通过控制边坡的高度和坡度，使边坡对 所有可能的潜在滑动面的源自滑力和阻滑力处于安全的 平衡状态。
(1)粘土岩、粘土页岩、泥质灰岩、泥质板岩等泥化层面时， 滑动倾角为9º～l2º；
(2)砂岩层面或砾岩层面时，滑动倾角大于30º～35º；
(3)无泥质充填物的结构面时，滑动倾角为30º～75º(大多变化 于35º～60º范围)。
