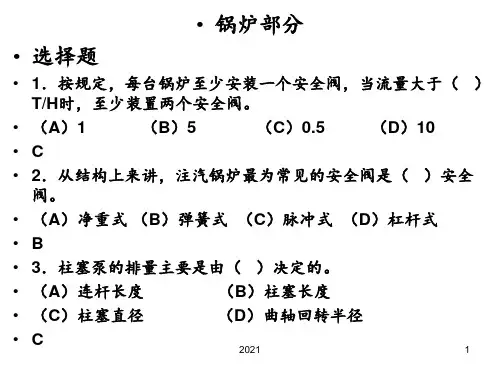

油田注汽锅炉讲义全

对于注汽锅炉的又一个重要指标，即饱和蒸汽在汽水混
合物中含量。
热效率
输出热量/输入热量。
热工名词：
热的传播（导热 、对流、辐射 ）、干饱和蒸汽、湿饱和蒸汽、
过热蒸汽、焓以及高、低位发热量、质量流速、过热度等.
胜利发电厂
锅炉及热工基本知识
注汽锅炉：
注汽锅炉又称为湿蒸汽发生器，是油田开采稠油的专用注汽设备。 它是利用所生产的高温高压湿蒸汽注入油井，加热油层中的原油 以降低稠油的粘度，从而增加稠油的流动性，能够大幅度地提高稠油 的采收率。 一般井深小于1200米，额定压力为17.2MPa的锅炉即可满足要求， 1200—1800米左右的井深，选用21MPa的注汽锅炉就可以，再深的 油井可以选用超临界注汽锅炉。
胜利发电厂
锅炉及热工基本知识
1.锅炉：
由“锅”和“炉”及相应的附件、
仪表及附属设备组成；
2.锅炉的分类:
按用途
动力、工业和生活用
按输出介质
蒸汽、热水和水汽两用
按燃料
燃煤、燃气和燃油
按压力
低压、中压和高压
胜利发电厂
锅炉及热工基本知识
锅炉的基本参数：
锅炉出力 即容量
额定温度
额定压力
干度
胜利发电厂
第 2 部分：注汽锅炉
4.2.8.4运行监督用的有关试剂和仪器均已准备好。 4.2.8.5反渗透高压泵前的联锁、报警和在线分析控制仪表正常。 4.2.8.6对保安过滤器先冲洗罐体，再装入微米滤芯，然后冲洗滤芯，直至进出 水的电导率相同。 4.2.8.7利用低压水流冲洗反渗透压力容器及RO装置的有关部件。 4.2.8.8把膜元件从密封的塑料袋中取出，按照水流方向依次推入压力容器内， 装在膜元件和压力容器两边端板上的密封圈应涂上甘油以作润滑。 4.2.8.9用符合RO进水水质要求的水（不加阻垢剂）冲洗膜元件。 4.2.8.10根据RO装置的脱盐率、回收率、流量等要求，调节RO装置各有关参数， 同时对使用的仪器、仪表再做必要的校正。
油田专用注汽锅炉操作 与维护技术规程
2013.7
前言
《油田专业注汽锅炉操作与维护技术规程》，本标准共分为3部分： ——第 1 部分：亚临界注汽锅炉 ——第 2 部分：超临界注汽锅炉 ——第 3 部分：过热蒸汽注汽锅炉
本部分是《油田专用注汽锅炉操作与维护技术规程》的第2部分。 本部分由胜利石油管理局设备专业标准化委员会提出并归口。 本部分起草单位：胜利石油管理局胜利发电厂，胜利油田分公司滨南采油厂。 本部分主要起草人：崔方辰 张颂国 王兴勤 徐宏国 张乃峰
胜利发电厂
锅炉及热工基本知识
湿蒸汽发生器是卧式直流水管锅炉，它的辐射段是单路或 多路直管水平往复式布置，对流段为单路或多路直管往复错列排 布结构，产生湿度大于20%的湿饱和蒸汽或过饱和蒸汽。
设计为液（气）体燃料火室燃烧锅炉，炉膛烟气压力为微正 压（2000-3000Pa）。
它是利用燃料的热能，把一定量的水加热成为一定压力、温 度和干度的湿饱和或过饱和蒸汽的机械设备。
油空低 泵压压 房机锅
炉 房
胜利发电厂
注汽锅炉的系统简介
2.供水系统
水源井
水泵
储水罐
拉水车
卸水罐
储水罐
水处理水泵
供水管线(水龙带)
供盐系统
进盐泵
盐水箱
循环供盐泵
盐水池
来盐
1级软水罐
2级软水罐
除氧器
锅炉给水泵入口减振器
锅炉给水泵
锅炉给水泵出口减振器
差压变送器
加药泵
药剂箱 加药系统
胜利发电厂
3. 汽水系统
隔离刀闸
200A 0.38KV
0.4KV
空气开关 400A
0.38KV
接触器
C
C
C
水 泵 1
C
C
C
水药 泵泵 2
C 380/110V
除 气控 器制
电 源 110V
柱 塞 泵 电 机
鼓 风 机 电 机
电 加 热 器
15KW
控 制 电
控 制 变
照 明
源压
器
备 用
110KW 18KW
380V/110V
卸卸盐照 油水泵明 泵泵
油枪
加热、吹扫
喷嘴
蒸汽调节器
蒸汽雾化器磁阀
单向阀
胜利发电厂
8.加热系统：
注汽锅炉的系统简介
燃料油 （柴油）
软化水
低压锅炉
加热扫线 储油罐加温 卸油罐加温
胜利发电厂
9.排污系统：
注汽锅炉的系统简介
排放池
ห้องสมุดไป่ตู้
排污泵
排污管线 罐车拉运外排
胜利发电厂
注汽锅炉的系统简介
排放池
活动注汽管线
地锚
排 放 管 线
地锚
胜利发电厂
第 2 部分：注汽锅炉
3.3 水处理供水指标 注汽锅炉水处理供水指标达到表1规定。
表1 注汽锅炉水处理供水指标
胜利发电厂
第 2 部分：注汽锅炉
3.4 参数报警设置说明 3.4.1 燃烧空气压力低开关:安装在风机和控制风门之间，保证燃烧运行时鼓风机 提供足够的空气量。 3.4.2 给水流量低开关:安装在给水流量差压信号出口, 保证注汽锅炉在点火运行 时必须满足最低量的给水, DCS系统在程序内设置。 3.4.3 蒸汽压力高: 安装在蒸汽出口处,通过压力变送器实现报警, 在仪控盘上对 应数控仪，设限值略低于额定工作压力，保证注汽锅炉运行时蒸汽压力平稳不超 限。 3.4.4 管壁温度高:辐射受热面出口管壁上装有检测温度的热电偶，在仪控盘上对 应温度数控仪，设限温度值高于管壁实际的过程温度。防止受热炉管在结垢到相 当程度或炉管烧红时仍在运行而设置，21MPa型设计了三点检测。 3.4.5 燃油压力低开关：安装在燃油进炉管路调压阀后，设限值低于正常燃油压 力，保证点火运行时有持续充足的燃料供给。 3.4.6 蒸汽压力低: 在启动之前,可将 “蒸汽压力低”开关转到“旁路”，负荷 运行后转到“关”的位置。 3.4.7 灭火报警:点火程序器内部输出报警,在火焰监测器监视到炉膛存在火源、 运行中灭火及点火失败均发出此项报警。 3.4.8 电源故障：当电源突然中断并恢复后，系统内锁回路报警。 3.4.9 烟气温度高：烟囱通道下端安装一测量烟气温度热电偶，在仪控盘上对应 温度数控仪，设限温度值高于烟气流实际的过程温度。
局 部 扩 容 器
高压锅炉排放阀
● ●
● 热胀补偿口
●
● 卡箍
注汽阀
蒸汽出口 高 压 注 汽 锅 炉
注汽阀
卡箍
●●
●●
●
井口补偿器JKB-YA
冲洗排放阀
总阀 套压
注汽井口
注汽工艺流程平面示意图
胜利发电厂
第 2 部分：注汽锅炉
1、范围 本部分规定了油田专用注汽锅炉（以下简称注汽锅炉）的启运前的准备、
胜利发电厂
锅炉及热工基本知识
直流锅炉的优缺点：
优点: 适用于任何压力 重量轻 制造、安装及运输方便 可迅速启停
缺点： .要求的给水品质高 .水泵消耗功率大 .自动调节及控制系统复杂
胜利发电厂
锅炉及热工基本知识
注汽锅炉包括锅和炉两大部分，这种锅炉不同于电站 及普通锅炉，它没有汽包和联箱，这里的“锅” 为水汽 系统的承压管子、管道及管件；”炉”是指燃烧燃料的场 所，这里为炉膛。
胜利发电厂
第 2 部分：注汽锅炉
4.2 注汽锅炉启动前的准备 4.2.1 检查并确认设备安全运行许可证、准运证、注册登记使用证、操作证等 安全资质材料齐全有效。 4.2.2 水汽系统 4.2.2.1打开柱塞泵出口阀门，对流段进口阀门和蒸汽出口放空阀门，关闭对 流段旁通阀和蒸汽出口注汽阀门。 4.2.2.2打开各压力表阀门，注意高压压力表针型阀开放的程度不得超过一整 圈，适当即可。 4.2.2.3打开差压变送器正负压室一次阀及二次阀，关闭平衡阀。 4.2.3燃油系统（烧油时） 4.2.3.1打开蒸汽--油加热器前燃油入口阀。 4.2.3.2打开电加热器后油过滤器阀组。 4.2.3.3打开油流量计进出口阀，关闭旁通阀。 4.2.3.4打开进炉燃油入口阀。 4.2.3.5打开回油阀。
注汽锅炉的系统简介
高压锅炉水温交换器
对流段入口
对流段出口
交换器
辐射段
汽水分离器 干度取样器
蒸汽出口
井口 排放
胜利发电厂
4.燃油系统：
注汽锅炉的系统简介
卸油罐
卸油泵
储油罐
过滤器
供油泵
蒸汽加热器
电加热器
过滤器
95H调节器 98H调节器
溢流调节器
油门
储油罐
燃油电磁阀
油枪
喷油嘴
胜利发电厂
5.引燃点火系统：

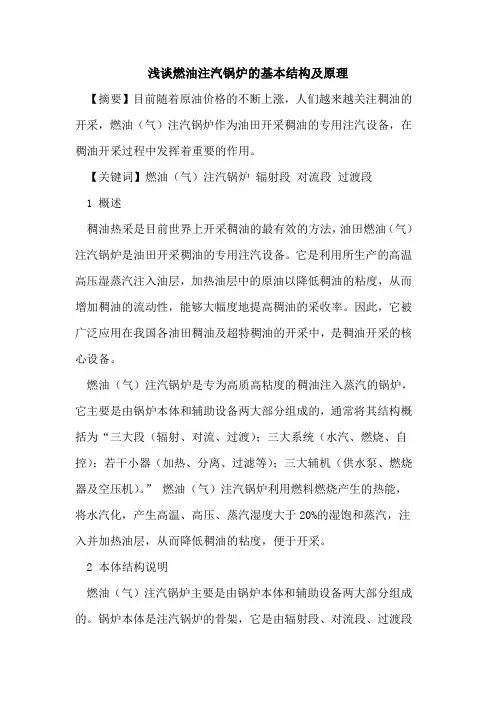

通常将其注汽锅炉的结构概括为“三大段（辐射、对 流、过渡）；三大系统（水汽、燃烧、自控）；若干小器 （加热、分离、过滤等）；三大辅机（供水泵、燃烧器及 空压机）。”
胜利发电厂
注汽锅炉的系统简介
1.供电系统：
6KV/0.4KV 三相变压器(油浸自冷)
配电室进线自动空气开关600A
跌落式保险（零克） 三相石板刀闸
注汽锅炉的系统简介
燃气
调节器
电磁阀
引火枪
点火
点火变压器
火花塞
胜利发电厂
6.燃烧系统：
注汽锅炉的系统简介
燃烧器
鼓风机
风道
炉膛
烟气通道
烟温烟气检测取样口
胜利发电厂
注汽锅炉的系统简介
7.雾化系统：
a.空气雾化
空压机(气源)
空气调节阀
空气雾化电磁阀
单向阀
b.蒸汽雾化
蒸汽分离器
