套损井修复技术
石油工程技术 井下作业 套损井修复技术(膨胀管应用)
目
肆叁贰壹
套膨膨膨
录
内胀胀胀
膨管管管
胀技关技
管 补 贴 技
术 系 统
键 技 术
术 原 理
术
一、膨胀管技术原理
膨胀管技术原理
实体膨胀管就是一种由特殊材料制成、 具有良好塑性的金属圆管，下入井内后通 过机械或液压的方法在直径方向膨胀10～ 30%左右，从而使管柱发生永久性胀大， 同时，在冷作硬化效应下，管材强度和刚 性指标得到提高，而塑性指标下降。
Φ112mm-116mm（大通径） 7″套管： Φ139mm-143mm 9-5/8″套管：Φ196mm-202mm
膨胀管补贴后强度：J55-N80钢级 （常规）、P110或更高钢级（特殊）
错断井膨胀管补贴
大段贴堵修复工艺
四、套内膨胀管补贴技术
1、常规膨胀管补贴（免钻底堵）
技术原理：
单根补贴：底堵和膨胀锥连接，补贴后将膨胀
三、膨胀管技术系统
四、套内膨胀管补贴技术
利用膨胀管的膨胀性能在井下对套管 损坏处进行“补贴”和密封，修复损坏 的套管，恢复生产。
适用范围：
错断、变形和腐蚀类套损修复 对已射孔井段的补贴封堵 钻井过程中技术套管磨穿的修复 完井过程中套管脱扣
技术特点：
适用于多种套损类型的修复 修复后可获得较大的通径 悬挂能力强，密封可靠 修复后不影响后续作业
❖ 长短不限：应用广泛 ❖ 可打捞：方便后期处理
◆ 打捞出悬挂器 ◆ 切割打捞一体化打捞出加固管：防腐套管、玻璃钢管 ◆ 磨铣贴堵管：铝合金、玻璃钢管 ❖ 聚合物类堵剂：封堵可靠、密封性好、悬挂承载力大 ❖ 内通径大：易于后期措施实施、利于下大泵 ❖ 生产管柱简化：方便生产管理，提高泵效

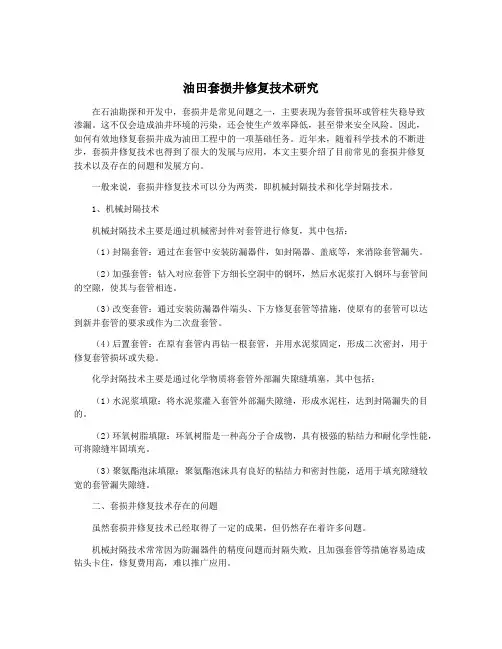

油田套损井修复技术研究
油田套损井修复技术研究在石油勘探和开发中，套损井是常见问题之一，主要表现为套管损坏或管柱失稳导致渗漏。
这不仅会造成油井环境的污染，还会使生产效率降低，甚至带来安全风险。
因此，如何有效地修复套损井成为油田工程中的一项基础任务。
近年来，随着科学技术的不断进步，套损井修复技术也得到了很大的发展与应用，本文主要介绍了目前常见的套损井修复技术以及存在的问题和发展方向。
一般来说，套损井修复技术可以分为两类，即机械封隔技术和化学封隔技术。
1、机械封隔技术机械封隔技术主要是通过机械密封件对套管进行修复，其中包括：（1）封隔套管：通过在套管中安装防漏器件，如封隔器、盖底等，来消除套管漏失。
（2）加强套管：钻入对应套管下方细长空洞中的钢环，然后水泥浆打入钢环与套管间的空隙，使其与套管相连。
（3）改变套管：通过安装防漏器件端头、下方修复套管等措施，使原有的套管可以达到新井套管的要求或作为二次盘套管。
（4）后置套管：在原有套管内再钻一根套管，并用水泥浆固定，形成二次密封，用于修复套管损坏或失稳。
化学封隔技术主要是通过化学物质将套管外部漏失隙缝填塞，其中包括：（1）水泥浆填隙：将水泥浆灌入套管外部漏失隙缝，形成水泥柱，达到封隔漏失的目的。
（2）环氧树脂填隙：环氧树脂是一种高分子合成物，具有极强的粘结力和耐化学性能，可将隙缝牢固填充。
（3）聚氨酯泡沫填隙：聚氨酯泡沫具有良好的粘结力和密封性能，适用于填充隙缝较宽的套管漏失隙缝。
二、套损井修复技术存在的问题虽然套损井修复技术已经取得了一定的成果，但仍然存在着许多问题。
机械封隔技术常常因为防漏器件的精度问题而封隔失败，且加强套管等措施容易造成钻头卡住，修复费用高，难以推广应用。
化学封隔技术也存在一定的局限性，如水泥浆填隙技术易受到管柱失稳和孔壁变形的影响，环氧树脂和聚氨酯泡沫填隙技术施工周期长，难以快速修复漏失。
针对套损井修复技术存在的问题，未来应该注重以下方向：通过改进防漏器件的材料和结构，提高施工技术精度，增强加强套管的稳定性，开发新型的监测设备，实现对封隔效果的实时监测等手段，来提高机械封隔技术的封隔成功率。
套损井的常用修复方法
套损形式各异。
虽然套管损坏是一个普遍性的问题，但是不同的油气田，甚至同一油气田不同区块，其套损的形式都会不同。
主要失效形式如：过大变形、挤毁、错断、屈曲、弯曲、破裂、穿孔和密封失效等。
由于地理环境、钻井技术、设计手段、材料质量等方面的差异，虽然都有标准的套管设计方法，但是都没有考虑井下复杂地应力变化的影响，因此导致设计的套管柱使用寿命很难达到预期的效果。
常规方法：✦用通径规✦铅模打印✦取套观察✦封隔器验串✦薄皮管验弯✦井温找漏新的方法✦超声波彩色井壁成像✦“鹰眼”摄像✦多臂井径测量✦电磁探伤测量✦陀螺与多臂井径测量✦磁法—测壁厚✦套管破裂和错断，传统的方法是打铅印；✦腐蚀，主要用电、磁测井方法检测;✦变(缩)径，主要用多通道井径仪测量井径的变化情况;✦弯曲，国外和国内某些油田采用测井斜和方位变化来解决，传统的方法是用薄皮管验套或根据起出的油管弯曲情况直接观察;✦串漏，一般用井温测井和下封隔器试压验漏。
✦该仪器有四十个独立的井径臂，对应每个臂有一个独立的探头，可测量反映管柱内壁的四十条井径，地面处理后可成直观图像。
主要用于检测管柱内壁的腐蚀、变形及破损。
可提供套管腐蚀、变形及破损成像资料，图像直观，可以任意角度观察套管变形及破损情况。
✦优点：a.可直观成像；b.成像软件功能完备；c.测量精度高；d.测量井斜、方位；e.性能稳定成功率高。
✦缺点：容易在井下遇卡，测前必须通井。
超声波套管壁测厚该仪器在六个臂上共有六个探头，可测量反映管柱分区厚度的六条曲线，和四十臂成像测井结合使用，可准确反映套管的内、外壁腐蚀情况。
优点：a.可测量管柱分区厚度，检测管外壁腐蚀情况；b.适用范围宽可以通过油管；c.测井安全且成功率高。
缺点：a.四十臂成像结合使用，以准确判断内、外壁腐蚀；b.测量井段内须充满清水；c.受井内气体影响大。
注水井压力突然降低，而注水量增大；注水井注水压力突然降低而注水量却增大的异常现象，最大的可能便是发生了套管破损，井下存在漏失层。
石油修井行业套损井检测与修复技术
石油修井行业套损井检测与修复技术一、套损井检测技术搞好套损井状况的检测是实施套管修复工作的前提和基础，准确、详细了解井下套管损坏的具体情况，对于采取合理、有效的修套措施，达到套管修复的目的至关重要。
当前套损井检测技术的发展趋势为：由简单机械高科技含量、由定性到定量、由局部到全井、由静态到动态。
1.印模法检测印模法检测是利用专用管柱或钢丝绳下接印模类打印工具，对套管损坏程度、几何形状等进行打印，然后对印痕进行分析判断，得出套损点的几何形状、尺寸、深度位置。
(1) 适用范围：①套管变形、错断、破裂等套损程度、深度位置的验证；②井下落物鱼顶几何形状、尺寸和深度位置的核定；③作业、修井过程中临时需要查明套管技术状况等情况。
(2) 特点：具有不受环境条件和井况的限制，随时可在修井过程中进行，对作业队来说相对方便、快速，且印证结论可在现场得到等特点。
(3) 分类按制造材料分：铅模、胶模、蜡模和泥模；按印模结构分：平底、锥形、环形、凹形和筒形印模。
铅模多用平底带水眼式普通型和带护罩型；胶模多用封隔器式筒形侧向打印胶模，用于套管孔筒、破裂等漏失情况的检测。
端部打印：检测套管变形、错断的最小径向变化、套管损坏程度。
可分为以下两种方法：管柱硬打印法(常用)：有不压井和压井两种作业方式；绳缆软打印法(限制)：虽然施工时间短，速度快，但危险性大，易造成绳缆堆积卡阻。
侧面打印：套管变形、错断、破裂等套损程度、深度位置的验证；井下落物鱼顶几何形状、尺寸和深度位置的核定；作业、修井过程中临时需要查明套管技术状况等情况。
(4) 局限性虽然迅速、方便和直观，但印模直径选择困难，直径过大，印模打印出来不在变形最明显处，不可靠；直径过小，打印不出印痕或印痕不明显。
2.薄壁管法检测薄壁管验套是用一定长度壁厚在mm～mm之间的空心管来检验套管弯曲情况的一种方法。
工作原理和施工工艺比较简单。
相对国外和国内某些油田采用测井斜和方位变化来进行检测套管的弯曲变形状况，薄壁管验套具有工艺简单，迅速直观的优点。
修井工程-套管损坏的修复-PPT
④液压缸
液压缸是套管补贴的重 要工具，其结构分上液缸、 下液缸、止动环和两组活 塞、活塞拉杆等.
④液压缸
工作原理是将管柱中传递过来 的液体压力，转换成为活 塞拉杆的上提拉力，带动 拉杆下部的刚、弹二级胀 头进行补贴。液压缸上、 下两组活塞产生的力同时 作用在活塞拉杆上。该液 压缸在35MPa的水力压力 下，活塞拉杆能产生 4.1×105N的拉力，活塞拉 杆的作用行程为1.5m，可 以满足施工需要。
3. 磨铣扩径法
原理：通过使用铣锥磨铣，把凸出部分磨 掉，使通径扩大。这种方法有时需要其它 修复方法配合，如磨铣后挤水泥或下内衬 管等，以保证整修质量。 适用：套管缩径较严重或有一些错断情况。
(二)、套管补贴加固技术
套管补贴加固技术是与套管整形技术配套的 套管修复工艺技术。套管变形或错断井经过整 形后，只是内径尺寸得到了基本恢复。为了使 整形效果得以保持，尽量发挥修复后的功能， 还应对修复后的套管进行补贴加固。尤其是套 管错断或变形量较大，经过爆炸整形或磨铣扩 径后套管损坏严重的井段，必须进行补贴加固。 不整形则无法加固，而整形复位后不加固则易 发生再次变形、错断，且变形、错断的速度也 快。
三、套管损坏的原因
5.井下作业对套管造成损坏。 ①多次的井下作业，尤其是酸化、压裂措施，不断使 套管胀缩、腐蚀，如反复加压、卸载、气举快速放压 等，也会造成套管损坏； ②修井作业中，套铣鞋、磨鞋在处理井下事故过程中 也会对套管造成不同程度的损坏； ③误射孔、重复射孔造成的套管损坏； ④在试油施工中，抽汲掏空深度大于允许深度，使套 管发生变形； ⑤封隔器坐封侧向冲击力造成的套管破裂； ⑥ 遇硬卡大力上提管柱也可能将套管胀坏。
补贴原理示意图
补贴后的波纹管在抗压性能方面不如两端悬 挂密封的补贴衬管，尤其是在套管破损尺寸 较大时，其抗外挤强度较小，因此，波纹管 补贴主要用于密封性补贴、封堵通径未改变 的腐蚀穿孔和误射孔段等漏失性损坏，而不 用于套管损坏严重的加固补贴。
套损井修复技术
套管内加固
井段≥10m
回插式悬挂衬管加固
误射孔或下返该层
封隔器找漏
井温测井
超细水泥封堵
井段≤10m
套管内加固
井段≥10m
回插式悬挂衬管加固
套管脱扣
井下电视
水泥返高附近或技术套管内采用倒套管
套管内加固
回插式悬挂衬管加固
先找通径
套管错断
铅模
井下电视
水泥返高附近或技术套管内采用倒套管
通径≥50%
2、打通道的方法有两种：一是机械法即用铣锥；二是燃爆整形。
3、套管内加固的方法有四种：一是水利加固法；二是燃气动力加固；三是环氧树脂加固；四是软金属加固。
导管铣锥
套管内加固
通径≥φ60mm
燃爆整形
套管内加固
通径≤φ60mm开窗侧钻
套管弯曲
薄皮管验证
井下电视
水泥返高附近或技术套管内采用倒套管
井段≤3m
燃爆整形
回插式悬挂衬管加固
开窗侧钻
油层处套管损坏且有落物
铅模
把落物以上燃爆整形打出通径打捞落物
套管内加固或回插式悬挂衬管加固
开窗侧钻
注：1、大部分套管错断井都伴随着缩径，这类井的修复一定要用带导管的铣锥以防开窗。
套损井修复技术
损坏类型
检测手段
方案一
方案二
方案三
备注
毛刺和卷边
铅模
刮管器刮削
铣锥铣修
套管内加固
套管缩径
铅模
多臂井径
通径≥90%
涨管器涨修
通Байду номын сангаас≥50%
导管铣锥
套管内加固
通径≥φ60mm
燃爆整形
几种高难套损井的套损形态及修井工艺
几种高难套损井的套损形态及修井工艺xx年xx月xx日CATALOGUE 目录•几种高难套损井的套损形态•套损原因分析•修井工艺•工程实例01几种高难套损井的套损形态套管材质问题、固井质量差、地层应力变化等。
套管破裂原因分析多发生在套管接箍、丝堵及光管等位置。
破裂位置根据破裂程度和位置，可采用补贴、换管、挤水泥等工艺。
修复方法地层应力变化、外力压迫、腐蚀等。
原因分析变形类型修复方法包括椭圆变形、弯曲变形等。
根据变形程度和类型，可采用整形、磨铣、换管等工艺。
03套管变形0201封隔器质量问题、坐封不准确、胶筒损坏等。
原因分析包括坐封不严、胶筒漏失等。
失效类型根据失效类型和程度，可采用重新坐封、更换封隔器等工艺。
修复方法封隔器失效02套损原因分析1地层应力23在水平地层中，地层应力会导致套管发生横向变形，进而产生套损。
水平地层应力在垂直地层中，地层应力会导致套管发生轴向变形，进而产生套损。
垂直地层应力地层之间存在应力差异，会导致套管在应力变化处发生变形，进而产生套损。
地层应力差异03钻井液性能钻井液性能不佳，如pH值过低、含盐量过高，会加速套损。
钻井液浸泡01浸泡时间钻井液浸泡时间过长，会使套管与地层之间产生化学腐蚀和电化学腐蚀，导致套损。
02钻井液类型不同类型的钻井液对套管的腐蚀程度不同，选择不当的钻井液会加速套损。
射孔质量射孔深度射孔深度过浅或过深都会影响套管的抗拉强度和抗压强度，导致套损。
射孔孔眼方向射孔孔眼方向与地层应力方向不匹配，会导致套管在射孔处发生扭曲变形，进而产生套损。
射孔密度射孔密度过高，会导致地层破裂压力与射孔孔眼之间的压力差增大，进而使套管承受更大的横向和轴向应力，导致套损。
03修井工艺使用铣锥、磨鞋等工具，通过钻压、转速和泵速的控制，将套损段修复整直。
机械打通道利用化学剂的腐蚀作用，清除套损段内部的杂质和污染物，为后续修复工作创造条件。
化学打通道通过磨铣工具将套损段修复整直，适用于修复弯曲度较大的套损井。
油田套损井修复技术研究
油田套损井修复技术研究油田是石油资源的重要开发地，然而在油田开发过程中，难免会遇到套损井的情况。
套损井指的是在油井钻井或开采过程中，井筒发生破损或者渗漏，导致地下储层中的油气流失或者受到污染。
套损井对油田的开发和生产都会造成严重的影响，因此修复套损井成为了油田开发中的一个重要课题。
为了解决这一问题，油田套损井修复技术研究已经成为了行业内的热点议题。
一、套损井的危害套损井的存在会对油田开发和生产造成多方面的危害。
套损井会造成地下油气的外泄或者渗漏，导致油田资源的浪费。
套损井还有可能导致地下水体受到污染，危害环境和水源安全。
套损井也会影响油田的生产效率和产量，带来经济上的损失。
及时有效地修复套损井对油田开发和生产至关重要。
二、套损井修复技术的要求要想有效地修复套损井，首先需要有效地定位套损井的位置和破损情况。
在修复过程中需要有一套安全、高效和可靠的技术方案。
由于套损井的情况和破损形式千差万别，因此需要有多种多样的修复技术手段。
对于套管破损引起的套损井，可以采用封堵剂或者水泥灌注的方式进行修复；对于井下工具的损坏引起的套损井，则可以通过井下作业的方式进行修复。
而针对特殊情况，还需要开发新的修复技术和工具，以满足不同情况下的需求。
目前，针对套损井修复技术的研究已经取得了一些进展。
在传统的水泥灌注和封堵剂修复技术基础上，研究人员提出了一些新的方法。
通过超声波或者射流技术对井下破损部位进行修复；通过纳米技术研究新型的封堵剂，提高修复效果和持久性；通过机器人和无人机技术进行井下作业，减少人员伤害和作业成本。
这些新技术的研究和应用，为套损井修复带来了新的可能性，提高了修复的效率和质量。
随着石油开发技术的不断进步和油田开采领域的需求增加，套损井修复技术将会不断得到改进和完善。
未来，可以预见的是，套损井修复技术将会更加智能化和自动化。
结合人工智能和大数据技术，对套损井的修复过程进行智能监测和控制；利用无人机和机器人技术，实现井下修复的自动化作业；通过纳米技术和材料科学的发展，研发出更加高效和持久的封堵剂和修复材料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
聚合物-超细水泥浆
粒径分析结果表明超细水泥平均粒径是嘉华G级水泥的十 分之一，比表面积是超细水泥较嘉华 G级水泥的3倍。由于超 细水泥的粒径小，比表面积大，所以固结后结构致密，强度 比相同比重的普通水泥浆可提高一倍左右，同时由于超细水 泥粒径小，比表面积大，增加了水泥与套管的粘接强度。
堵剂性能:
1、固化时间最短12h，使用安全。 2、水泥浆的悬浮性好，固化后体积不收缩。
活动井口的加固
因受地质构造、油井出
油套上窜
砂、修井作业、表层水位下
降等因素的影响，油井不断 出现表层套管下沉油层套管 弯曲、井口活动等损坏现象。 特别是南部油区，由于地下
下沉
水开采比较严重，地面下沉，
造成套管弯曲、浅部变形较 多。
一般出现以下三种情况
油套与表套发兰部分螺 丝丢失 油套悬挂器顶出 法兰螺 丝部分 丢失
工作原理：
旋转震击整形器上部为锤体，下部为整形头。 在旋转钻柱的带动下，锤体同整形头间的凸轮曲面 产生相对运动，旋转一定角度后，凸轮曲面出现陡 降，被抬起的锤头下落，砸在整形头上，给套管的 变形部位以挤胀力。锤体、整形头端面的凸轮轮廓 面为三个等分螺旋面，所以钻柱每旋转一周可发生 三次震击。此工具与开式下击器配套使用。 ① 适用于变形通径较小（φ95mm以下）的井况。 ② 一次整形2mm。
目前在油区成功实施取换
套井47口，特别是利用自主研
发的过鱼顶套管捞矛实现了对 不规则鱼顶的直接打捞，并在 板深51-1等多井应用成功。
取换套工艺特点及水平 ①大通径套铣方钻杆，可以直接套铣井下第一根套管。避 免了切割/倒扣，鱼顶引入的繁琐工作。 ②作业过程中不需重复起下套铣管，工作量小，作业周期 短，节约了作业成本。 ③切割、取套、套管回接工作在套铣管内进行，鱼顶始终 含在套铣管内，有效保护了鱼顶，避免丢鱼事故发生。 ④大直径工具在套铣管内能顺利起下，套管回接顺利。 ⑤有效降低了井眼坍塌卡钻及岩屑沉降卡钻问题。 ⑥裸眼套铣、取换套深度达到800米。 ⑦套管采用对扣回接，回接后承压25MPa。 ⑧套管内通径不变。
3、堵剂的抗压强度8-15MPa。
4、室内模拟实验表明，封堵套漏的抗压大于15MPa。
该工艺在板深40-2、段38-53、羊丛26、扣53和大张
坨储气库等多口堵层、堵漏井应用，正、负试压满足设计
要求。
配套工具——可钻插入式桥塞
1、可有效的实现对油层以下水层封堵的分层施工，避免 对上部油层的污染，实现高压候凝，保证封堵质量。 2、最大耐压差能力70MPa。 3、可以利用镙杆钻加磨鞋和水泥塞一块钻掉。
套管整形工艺
套管整形是用机械方法或化学方法对套管变形 部位进行冲击挤胀、碾压挤胀、高能气体扩张复位修 复，使变形部位的套管得以恢复原来径向尺寸和通径。 应用范围： 该工艺适用于套管缩径变形不严重，套管尚未
破裂的井。整形范围φ95 mm ～φ120 mm 。不受套损
点深浅限制。
特色工具简介：
1、旋转震击整形器
耐 水 环 氧 树 脂
环氧树脂是一种用于水泥和钢材的高强度粘结剂，由于
其优良的抗老化性、抗温性及与水泥钢材具有较高的粘结强
度，在生产、生活中应用十分广泛。由于套管腐蚀穿孔后常 规堵剂和套管之间吸附粘结强度较低，造成封堵强度不高，
堵后试压较低，因此研制了耐水环氧树脂封堵其套漏。
堵剂性能： 1、40℃内固化时间最短20h，使用安全。 2、堵剂的抗压强度40MPa以上。 3ቤተ መጻሕፍቲ ባይዱ室内模拟实验表明，封堵套漏的抗压大于15MPa。
φ
139.7mm套管
油层套管与表层套管法 兰螺丝全部缺失情况 法兰螺 丝全部 丢失
井 口 顶 偏
井口 抬起
套管悬 挂器抬 起
我们采取再建悬重方式，对油（水）井井口进行 扶正加固。到目前为止，已处理近40口次，取得了很
好的效果。
化学堵漏工艺
技术特点： 1、施工简单，安全。
2、封堵不受井深限制。
3、封堵后试压最高可达20MPa。
2、球面整形器
工作原理：在一定钻压下，通过旋转钻柱 带动球面整形器对套管变形部位进行挤压整形。 一次整形范围： φ85 mm～φ116 mm。 该工具 2002 年 5 月在家 37-47 井投入使用， 并取得成功。该井整形段长度为 3m ， 5 ½” 套管 内径缩至φ113mm ，经修复，套管恢复至原通径 ，使该井恢复正常生产。
对破损套管进行堵漏，胶结的界面具有较高的胶结 强度，从而提高封堵有效期。
配制的堵浆流动性和稳定性好，挤注压力低，固化
时间易于调整。
堵剂固化体的本体强度优于油井水泥。 技术指标 1、适应温度：30-220 ℃ ； 2、抗压强度：15-20MPa；
该堵剂结合我们研制的YHH-1堵剂在官新934、孔 1058K、官11-14-1井应用，封堵效果满足设计要求。
套损井修复技术
油井投产后随着生产时间的延长， 套损井日益增多，井下公司研发和引进 了一整套套损井修复技术。套损井修复 技术主要包括取换套、打通道加固、套
管整形、堵漏等技术。
取换套工艺
取换套工艺可以恢复原井的一切技术指标和功能，是 套损井修复的重要手段。 工艺简介： 1、在套损点与油层之间打 一封隔（注灰）。 2、利用专用套铣管将油套 外泥浆、水泥环套铣干净，直至套损位置以下20米，在 套铣管内进行切割、打捞油层套管至套变位置以下，将 损坏套管取出，修整鱼顶，下入补接工具补接。 3、起出套铣管试压完井。
4、修后井径不变。
WT-D高强度封堵工艺技术
WT-D高强度堵剂是一种新型的胶结固化材料。其特点 是：具有驻留性、抗窜性，界面胶结强度高，抗温能力强， 施工性能好。 功能简介 化学堵剂进入封堵层后，能够通过特殊的机制，快速
形成互穿网的结构，有效地滞留在封堵层内。
在井下湿度和压力的养护条件下，能够在封堵层形成 抗压强度高、韧性好、微胀涨和有效期长的固化体。
打通道加固工艺
适用范围：
该工艺适用于各种因素引起的
套管变形、破裂、错断等通径比较 小的套损井，恢复其通道，并在变形段起着加固密封作用 工艺简介： 用各式铣锥（大导程铣锥、逐级铣棒、领眼铣锥、扩
径铣锥、磨鞋)将套管损坏处比较小的通径扩大，下入小套
管悬挂固井或补贴管补贴，使井内重新建立一个稳固密封 通道，从而实现修井目的。
