第3章-数控系统硬件与软件1
《数控原理与系统》授课教案
《数控原理与系统》授课教案第一章：数控技术概述1.1 课程介绍解释数控技术的定义和基本概念强调数控技术在制造业中的应用和重要性1.2 数控系统的组成与工作原理介绍数控系统的各个组成部分及其功能解释数控系统的工作原理和操作流程1.3 数控编程基础介绍数控编程的基本概念和常用指令讲解数控编程的格式和编程方法1.4 数控加工工艺介绍数控加工的基本工艺和特点探讨数控加工的适用范围和优势第二章：数控机床与数控系统2.1 数控机床的分类与结构解释数控机床的分类和特点介绍数控机床的主要结构和部件2.2 数控系统的硬件与软件讲解数控系统的硬件组成及其功能介绍数控系统的软件配置和编程系统2.3 CNC装置及其功能解释CNC装置的定义和作用探讨CNC装置的主要功能和性能指标2.4 数控系统的故障诊断与维修介绍数控系统故障诊断的方法和步骤讲解数控系统故障排除和维修技巧第三章：数控编程与操作3.1 数控编程的基本方法讲解数控编程的基本方法和步骤探讨数控编程中的坐标系和运动指令3.2 数控加工工艺参数的选择介绍数控加工工艺参数的选取方法和原则强调工艺参数对加工质量和效率的影响3.3 数控机床的操作与维护讲解数控机床的操作步骤和注意事项介绍数控机床的维护保养方法和技巧3.4 数控加工实例分析提供数控加工实例，分析其编程和操作过程讨论加工实例中的问题和解决方案第四章：数控系统的维修与调试4.1 数控系统的维修与故障诊断介绍数控系统维修的重要性和目的讲解数控系统故障诊断的方法和技巧4.2 数控系统的调试与优化解释数控系统调试的意义和目的探讨数控系统调试的方法和优化技巧4.3 数控系统的硬件故障维修讲解数控系统硬件故障的常见原因和维修方法强调硬件维修中的安全注意事项4.4 数控系统的软件故障排除介绍数控系统软件故障的常见原因和排除方法探讨软件故障排除的技巧和经验第五章：数控技术的发展与应用5.1 数控技术的历史与发展趋势回顾数控技术的发展历程和重要事件探讨数控技术的发展趋势和未来展望5.2 数控系统的应用领域介绍数控技术在制造业中的应用领域和实例强调数控技术对产业升级和智能制造的贡献5.3 数控技术的创新与研究讲解数控技术在科研和创新中的重要作用探讨数控技术的创新研究方向和技术挑战5.4 数控技术的产业化与市场需求分析数控技术的产业化进程和市场现状预测数控技术产业的发展前景和市场需求第六章：计算机数控（CNC）系统6.1 CNC系统的基本原理解释CNC系统的工作原理和核心功能探讨CNC系统与传统机床的区别6.2 CNC系统的硬件结构介绍CNC系统硬件的主要组成部分，如控制单元、驱动单元、检测单元等讲解各部分硬件的功能和相互之间的关系6.3 CNC系统的软件结构阐述CNC系统软件的组成和作用介绍常见的CNC系统软件及其特点6.4 CNC系统的参数设置与优化讲解CNC系统参数设置的方法和注意事项探讨CNC系统参数优化技巧及其对加工质量的影响第七章：数控编程语言与功能指令7.1 数控编程语言概述介绍数控编程语言的分类和特点解释数控编程语言的作用和重要性7.2 常用数控编程指令讲解数控编程中的常用指令及其功能探讨指令的使用方法和注意事项7.3 用户宏程序与子程序介绍用户宏程序和子程序的概念及其应用讲解宏程序和子程序的编写方法和调用方式7.4 数控编程实例解析提供典型数控编程实例，分析其编程思路和技巧讨论实例中的问题及其解决方法第八章：数控加工工艺与刀具选择8.1 数控加工工艺基础介绍数控加工工艺的概念和特点解释数控加工工艺的作用和重要性8.2 数控加工工艺参数选择讲解数控加工工艺参数的选择方法和原则强调工艺参数对加工质量、效率和成本的影响8.3 刀具选择与补偿介绍刀具选择的原则和注意事项讲解刀具补偿的概念和作用8.4 典型数控加工工艺分析分析典型数控加工工艺的特点和应用场景讨论加工工艺在实际生产中的应用经验第九章：数控仿真与编程软件9.1 数控仿真软件概述介绍数控仿真软件的功能和作用解释数控仿真软件在数控编程与培训中的应用价值9.2 常用数控仿真软件及其特点讲解常用数控仿真软件的界面、功能和操作方法探讨各软件的优势和适用场景9.3 数控编程软件与后处理介绍数控编程软件的功能和作用讲解后处理的概念及其在数控编程中的应用9.4 数控仿真与实际加工对比分析分析数控仿真与实际加工的差异及其原因探讨如何提高数控仿真与实际加工的吻合度第十章：数控技术的创新与应用案例10.1 数控技术在航空航天领域的应用介绍数控技术在航空航天制造中的应用案例强调数控技术在航空航天领域的重要作用10.2 数控技术在汽车制造业的应用讲解数控技术在汽车制造中的应用案例和优势探讨数控技术在汽车制造业的发展趋势10.3 数控技术在模具制造业的应用介绍数控技术在模具制造中的应用案例解释数控技术对模具制造业的影响和改变10.4 数控技术在能源行业的应用探讨数控技术在能源行业（如风力发电、石油化工等）的应用案例分析数控技术在能源行业中的重要作用和前景第十一章：数控系统的现代发展趋势11.1 精密加工与微细加工探讨数控技术在精密加工与微细加工领域的发展趋势分析精密加工与微细加工技术在现代制造业中的应用11.2 高速数控加工技术介绍高速数控加工技术的概念及其重要性讲解高速数控加工技术的关键技术和应用案例11.3 智能数控系统与解释智能数控系统的定义和特点探讨在数控系统中的应用和发展趋势11.4 网络化数控与远程加工讲解网络化数控技术的概念和应用探讨远程加工技术的原理和实际应用案例第十二章：数控系统的安全操作与维护12.1 数控系统的安全操作规程讲解数控系统的安全操作规程和注意事项强调操作人员应具备的安全意识和技能12.2 数控系统的日常维护与保养介绍数控系统的日常维护保养内容和方法讲解维护保养对数控系统性能和寿命的影响12.3 数控系统的故障预防与处理探讨数控系统故障的预防措施和处理方法讲解故障处理的一般步骤和注意事项12.4 数控系统的安全管理与培训解释数控系统安全管理的重要性探讨数控系统培训的内容和方式，以及培训效果的评估第十三章：数控技术在教育与培训中的应用13.1 数控技术教育的目标与内容讲解数控技术教育的目标及其在现代教育中的重要性介绍数控技术教育的主要内容和教学方法13.2 数控技术培训与认证解释数控技术培训的作用和重要性介绍数控技术培训的类型、方法和认证体系13.3 数控技术教育与实际应用的结合探讨数控技术教育与实际应用之间的联系和差距讲解如何提高数控技术教育与实际应用的结合程度13.4 数控技术教育的发展趋势与挑战分析数控技术教育的发展趋势及其面临的挑战探讨数控技术教育的发展策略和应对措施第十四章：数控技术在国内外的发展现状与展望14.1 数控技术在国外的发晨现状分析国外数控技术的发展现状及其优势介绍国外数控技术的主要发展国家和研究机构14.2 数控技术在我国的发展现状分析我国数控技术的发展现状及其特点介绍我国数控技术的主要发展地区和龙头企业14.3 数控技术的发展展望探讨数控技术在未来制造业发展中的重要作用讲解数控技术的发展趋势和潜在应用领域14.4 我国数控技术发展的政策与措施分析我国政府对数控技术发展的支持政策和措施介绍我国数控技术发展的重要计划和项目第十五章：综合实践与案例分析15.1 数控技术综合实践项目提供一个或多个数控技术综合实践项目，让学生动手操作强调实践项目的设计原则和实施方法15.2 数控技术案例分析与讨论提供典型数控技术应用案例，进行案例分析与讨论强调案例分析对理解和掌握数控技术的重要性15.3 数控技术实践与创新的结合探讨数控技术实践与创新的联系和相互作用讲解如何将实践经验转化为技术创新和实际应用15.4 数控技术发展的机遇与挑战分析数控技术发展面临的机遇与挑战探讨数控技术发展方向和策略，以应对未来的挑战重点和难点解析1. 数控技术的基本概念、组成、工作原理和应用领域2. 数控编程的基本方法、格式和编程技巧3. 数控系统的硬件结构、软件结构和功能指令4. 数控机床的分类、结构和主要部件5. CNC装置的功能、性能指标和故障诊断与维修6. 计算机数控（CNC）系统的基本原理、硬件结构和软件结构7. CNC系统的参数设置与优化方法8. 数控加工工艺参数的选择、刀具选择与补偿9. 数控仿真与编程软件的功能、操作方法和应用价值10. 数控技术的创新与应用案例，包括航空航天、汽车制造、模具制造和能源行业等领域11. 数控系统的现代发展趋势，如精密加工、高速数控加工、智能数控系统和网络化数控等12. 数控系统的安全操作与维护，包括操作规程、日常维护保养、故障预防与处理以及安全管理与培训13. 数控技术在教育与培训中的应用，包括教育目标、培训类型、认证体系以及实践与创新的结合14. 数控技术在国内外的发展现状与展望，包括国外数控技术发展现状、我国数控技术发展现状和发展趋势、政策与措施等15. 数控技术综合实践项目、案例分析与讨论以及实践与创新的结合。
机床数控技术-第3章习题及答案(2015.9新增)
国家精品资源共享课新增习题及答案第3章 数控系统控制原理1.在数控采样插补中插补周期与插补运算时间有什么关系？插补周期与插补运算时间有密切的关系，一旦选定了插补算法，完成插补运算的最大指令条数也就确定了，则此算法占用计算机CPU的时间也就确定了。
一般来说，插补周期T必须大于插补运算时间，因为在一个插补周期内，计算机除了要完成插补运算外，还要执行显示、监控甚至精插补等任务，插补周期等于插补运算时间与完成其它任务所占用的时间之和。
另外，插补周期还会对圆弧的插补误差产生一定的影响。
2.试分析在弦线逼近圆弧数据采样插补中， 逼近误差与速度、插补周期和圆弧半径的关系。
答：对于圆弧插补，动点在一个插补周期运动的直线段以弦线逼近圆弧时，逼近误差与速度、插补周期的平方成正比，与圆弧半径成反比，即2()18rTVer =，T-插补周期，V-刀具移动速度，r-圆弧半径，e r-逼近误差。
在一台数控机床上，允许的插补误差是一定的，它应小于数控机床的分辨率，即应小于一个脉冲当量。
那么，较小的插补周期，可以在小半径圆弧插补时允许较大的进给速度。
从另一角度讲，在进给速度、圆弧半径一定的条件下，插补周期越短，逼近误差就越小但插补周期的选择要受计算机运算速度的限制。
首先，插补计算比较复杂,需要较长时间。
此外，计算机除执行插补计算之外，还必须实时地完成其它工作，如显示、监控、位置采样及控制等。
所以，插补周期应大于插补运算时间与完成其它实时任务所需时间之和。
3.在数据采样插补中，粗插补和精插补一般怎样实现？答：粗插补，一般用软件实现；精插补，一般用硬件实现。
在每一插补周期中，调用一次插补程序，用软件粗插补计算出各坐标轴在下一插补周期内的位移增量（而不是单个脉冲），然后送到硬件插补器内，经过硬件插补器精插补后，再控制电机驱动运动部件达到相应的位置。
4.试述刀具半径补偿的过程。
答：刀具半径补偿过程分为以下三个步骤:(1)刀具半径补偿的建立；(2)刀具半径补偿进行；(3)刀具半径补偿注销（G40）。
数控系统调试与维护-数控系统硬件连接课件
电机运行中切断主回路电源，伺服电机使
用 动态制动，主轴电机减速停止。
20
第20页
FANUC
直流母线P、N LED
数控系统调试与维护
伺服单元的连接
通讯异常会产生 ALM926/5136等报 警
内置 电池槽
CX5X 电池连接端
CXA2B/CXA2A 级间串行通讯入/出
SVM2
COP10B/COP10A FSSB串行通讯入/出
数控系统调试与维护 Bi-SVPM（主轴、伺服一体型）
控制电源
动力输入 主轴动力输出
直流母线端，不 要接
第25页
数控系统调试与维护
3.3主轴伺服系统连接
C与主轴放大器、主轴电机的连接
数控系统将串行主运动指令通过JA41接口传递给主轴放大器如SPM的JA7B接 口，主轴放大器经过变频调速控制给主轴电动机输出动力电源。
CX1A （3） 200R 200S （2） （1）
SPM/SVM
CX3（左侧）：MCC CX4（右侧）：*ESP
L1 L2 L3
三相动力输入
无相序要求
18
第18页
数控系统调试与维护
CXA2A~CXA2B
使用内置电池时 不要连接此端
第19页
数控系统调试与维护
CX3（MCC）控制外部主回路上 电 CX4（*ESP）用于切断主回路电源
接口名称
功
MDI面板接口 RS-232C串行口2 RS-232C串行口1 扩展板接口 系统的直流24 V电源的输入接口 视频信号接口
能
JA2 JD36A JD36B JGA CP1 CA79A
CA88A
CA122 CA121 CD38A COP10A JA40 JD51A JA41
第3章 数控系统的硬件组成
2013-8-15
3.2.1
数控系统的结构特点
2013-8-15
3.2.2
微机系统
Байду номын сангаас
2013-8-15
3.2.3
数控系统的软件结构类型
2013-8-15
3.3 数控装置的技术特征
• • • • 3.3.1 3.3.2 3.3.3 3.3.4 数控装置的特点 数控装置的功能 NC、CNC、SV与PMC的概念 现代数控技术的特征
2013-8-15
2013-8-15
2013-8-15
2013-8-15
2013-8-15
图3—1 华中Ⅰ型数控系统硬件结构图
2013-8-15
3－ —11 2 FANUC0i-B FANUCoi 数控系统 图1 数控系统
2013-8-15
图3－3 SIN840C系统
2013-8-15
• 由此可知，设备辅助控制接口的功能必须能完成上述两 个任务：① 即电平的转换和功率放大；② 电气隔离。
2013-8-15
3.1.3．数字逻辑控制模块
2013-8-15
图3—4 PLC 系统基本结构图
2013-8-15
2013-8-15
3.1.4．位置控制模块（伺服系统）
2013-8-15
• • • • •
2．位置控制模块组成原理 位置控制模块由三部分组成，其原理框图如图所示。 （1）速度指令转换部分 （2）位置反馈脉冲回收部分 （3）速度反馈电压转换部分
图3－5 闭环位置控制模块原理框图
2013-8-15
2013-8-15
数控机床的主传动系统
高速加工、精密定位
主轴驱动系统的设计与选择
设计原则
高可靠性 良好的动态响应 经济性考虑
选择因素
机床类型 加工要求 成本预算
常见类型
交流伺服驱动系统 直流传动系统 混合驱动系统
● 03
第3章 数控机床的进给传动 系统
进给传动系统的组成与作 用
进给传动系统主要包括进给驱动装置、进给传动 机构和进给系统的控制与调节三个部分。进给驱 动装置负责提供动力，进给传动机构负责传递动 力并实现所需的运动轨迹，进给系统的控制与调 节负责对整个系统的运行进行精确控制。
主传动系统是数控机床的核心部件之一，它主要 由主轴装置、传动装置、主轴驱动系统等组成， 负责传递动力并确保机床加工的精度和速度。
主轴的类型与特性
电主轴
高速、高精度
复合主轴
结合电主轴与机 械主轴特点
机械主轴
结构简单、成本 低
主轴定向控制
01 控制意义
保证加工精度
02 控制方法
光电编码器、霍尔效应
部分控制信号依赖于反馈信号
电气控制系统的故障诊断与维 护
故障诊断方法包括观察法、信号分析法、模拟法 等；故障诊断的步骤包括故障现象的观察、故障 原因的分析、故障诊断的结果等；电气控制系统 的维护措施包括定期检查、及时维修、更换故障 部件等。
● 06
第6章 总结
数控机床主传动系统的重要性和 影响因素
夹具系统的性能评价
夹具的刚度 与稳定性
夹具的刚度与稳 定性直接影响到
加工精度
夹具的重复 定位精度
夹具的重复定位 精度直接影响到
加工效率
夹具的装夹 误差
夹具的装夹误差 会导致工件加工
误差

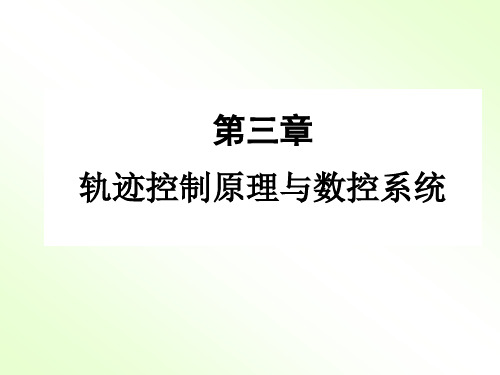

第3章 轨迹控制原理及数控系统
第三节
一、概述
数据采样插补
1．数据采样插补的基本原理 它是根据编程的进给速度将零件轮廓曲线按时间分割为采 样周期的直线段，然后将这些微小直线段对应的位置增量数 据进行输出，以控制伺服系统实现坐标轴的进给。 数据采样插补一般分为粗、精插补两步完成。 第一步是粗插补：它在给定的曲线起、终点之间插入若干 个中间点，将曲线分割为若干个微小直线段，即用一系列直 线段来逼近曲线 第二步是精插补：将粗插补中产生的微小直线段再进行数 据点的密化工作，该步相当于对直线的脉冲增量插补。精插 补可以由软件实现，也可以由硬件实现。 数据采样插补中的插补一般指粗插补，通常由软件实现， 常用的有时间分割法、扩展DDA法和双DDA法。
第二节
脉冲增量插补
2）直线插补实例 设有一直线，起点为原点Ｏ，终点Ａ坐标为（8，10），试用数
字积分法进行插补计算并画出走步轨迹图。
选累加器和寄存器的位数为４位，判终计数器JΣ=24 =16 。为加快 插补速度，累加器的初值置为累加器容量的一半值，插补计算过程 如表3.5所示，走步轨迹如图3.12所示。
第二节
脉冲增量插补
2）圆弧插补实例 【例题3-2】设加工第一 象限逆圆,已知起点A(4,0）, 终点B(0,4）。试进行插补 计算并画出走步轨迹。计 算过程如表3.3所示，根 据表3.3作出的走步轨迹 如图3.6所示。
第二节
脉冲增量插补
第二节
脉冲增量插补
3）象限处理与插补软件流程 圆弧所处的象限不同、逆顺不同，则进给方向和插补偏差计 算公式也不相同。四个象限的进给方向如图3.7所示，共有八 种情况。
第二节
脉冲增量插补
脉冲增量插补是通过向各个坐标轴分配进给脉冲，控
制机床坐标轴作相互协调的运动，从而加工出一定形状零 件轮廓的方法。常用的有逐点比较插补法和数字积分法 。
数控技术 第三章 插补原理
一.逐点比较法直线插补算法
⑴判别函数及判别条件 如图所示，对XY平面第一象限直线段进 行插补。直线段起点位于坐标原点O，终点位 于A（Xe,Ye）。设点P（Xi，Yi）为任一动点。 若P点在直线OA上，则： Y XeYi – XiYe = 0 A (X Y ） 若P点在直线OA上方，则： F＞0 P (X Y ） XeYi – XiYe > 0 若P点在直线OA下方，则： F＜0 XeYi – XiYe < 0 X
2013-8-13
Y E(Xe,Ye) ) O X
15
四个象限直线的偏差符号和插补进给方向如下图所示， 用L1、L2、L3、L4分别表示第Ⅰ、Ⅱ、Ⅲ、Ⅳ象限的直线。 为适用于四个象限直线插补，插补运算时用∣X∣， ∣Y∣代替X，Y，偏差符号确定可将其转化到第一象限， 动点与直线的位置关系按第一象限判别方式进行判别。
2013-8-13
4
脉冲增量插补法比较适用于步进电机作 为驱动电机的系统。有下列常见的几种：
（ 1 ）数字脉冲乘法器 （ 2 ）逐点比较方法 （ 3 ）数字积分方法 （ 4 ）比较积分方法 （5）最小偏差方法 （ 6 ）直接函数方法
2013-8-13
5
（二）数字增量（数据采样）插补算法
1.数字增量插补的特点 数字增量插补也称数据采样插补，它为时间标量插 补，这类插补算法的特点是插补运算分两步完成：第 一步是粗插补：计算出插补周期内各坐标轴的增量值。 第二步是精插补：根据采样得到的实际位置增量值， 计算跟随误差，得到速度指令，输出给伺服系统，通 常称为精插补。这种方法比较适用于伺服电机作为驱 动电机的系统 ⑴粗插补 它是在给定起点和终点的曲线之间插入若干个点， 即用若干条微小直线段来逼近给定的曲线，这些微小 直线段的长度ΔL相等且与给定的进给速度有关。由于 粗插补在每个插补周期内之计算一次，因此每一微小 直线段的长度ΔL与进给速度F和插补周期T的关系如下： ΔL=FT。粗插补在每个插补周期内计算出坐标位置增 量值。
第三章 计算机数控装置
第三章计算机数控装置第一节概述一、CNC装置软件的功能结构如图3-2所示。
二、CNC装置的功能控制功能（轴数）、准备功能、插补功能和固定循环功能、进给功能、主轴功能、辅助功能、刀具管理功能、补偿功能、人机对话功能、自诊断功能、通信功能。
第二节CNC装置的硬件结构一、概述1、单机系统；采用分时处理来实现各种数控功能2、多机系统：有两个或两个以上CPU有一个主CPU有控制和使用系统存储器和系统总结权，其它CPU只能接受主CPU的控制命令或数据二、功能：如图3-5所示1、特点：采用模块化结构，良好的适应性和扩展性、结构紧凑、更换方便2、模块之间的通信a、共享总线：图3-14特点：易实现、经济、效率低b、共享存贮器：图3-15特点：避免防冲突、但扩展较困难三、各模块的作用1、计算机主板和系统总线主板：对输入到CNC装置中的各种数据、信息，进行相应的算术和逻辑运算，CPU芯片及其外围芯片，内存单元、通信接口、软、硬驱动器接口。
系统总线：如图3-7所示，有数据总线、地址总线、控制总线。
2、显示模块：VGA、SVGA3、输入/输出模块（多功能卡）通信接口，RS2324、电子盘（存储模块）作用：如存放系统程序、零件加工程序。
通常采用电子存储器件，即半导体存储器件。
5、设备辅助控制接口模块：如图3-9所示CNC对设备控制：1、轨迹控制：坐标轴的速度和位置；2、顺序控制：对设备动作。
交换的信息：1、开关量信号：行程开关；2、模拟量信号：传感器；3、脉冲量信号。
输入：状态信息→数字信息→计算机输出：满足各种有关执行元件的输入要求。
功率放大（功率匹配）、电气隔离PLC的定义：是一种专为在工业环境下应用而设计的数字运算操作的电子系统，它采用可编程的存贮器，用来在其内部存贮执行逻辑运算，顺序控制、定时、计算和算术运算等操作的指令，并通过数字式、模拟式的输入和输出，控制各种类型的机械设备和生产过程。
6、位置控制模块作用：接受CNC插补运算后输出的位置控制命令，经调节运算输出速度控制指令，然后进行相应的变换后（D/A转换），输出速度指令电压给速度控制单元，去控制伺服电机运行，对于闭环控制或半闭环控制，它还要回收实际位置信号和实际速度信号。
第三讲 机床数控系统的硬件
２．多微处理器的基本功能模块（２） 多微处理器的基本功能模块（
PLC模块 对加工程序中的开关功能和来自机床的信号 模块 进行逻辑处理，实现各功能与操作方式之间的连锁，如 机床电气设备的起动与停止、刀具交换、回转台分度、 工件数量和运行时间的计算等。 数据输入输出和显示模块 包括加工程序、参数和数据、 各种操作命令的输入（如通过纸带阅读机、键盘或上级 计算机等）和输出（如通过打印机、纸带穿孔机等）以 及显示（如通过CRT、液晶显示器等）所需要的各种接 口电路。 存储器模块 既可以是存放程序和数据的主存储器，也 可以是各功能模块间传送数据用的共享存储器。
３．多微处理器结构的特点（２） 多微处理器结构的特点（
有良好的适应性和扩展性 多微处理机的CNC装置大都 采用模块化结构。可将微处理机、存储器、输入输出控 制组成独立微计算机级的硬件模块，相应的软件也是模 块结构，固化在硬件模块中。硬软件模块形成一个特定 的功能单元，称为功能模块。功能模块间有明确定义的 接口，接口是固定的，成为工厂标准或工业标准，彼此 可以进行信息交换。于是可以积木式组成CNC装置，使 设计简单，有良好的适应性和扩展性。 硬件易于组织规模生产 一般硬件是通用的，容易配置， 只要开发新软件就可构成不同的CNC装置，便于组织硬 件规模生产，保证质量，形成批量。
FANUC15系统共享总线结构框图： 系统共享总线结构框图： 系统共享总线结构框图
装置的典型结构(2) ４．多微处理器CNC装置的典型结构 多微处理器 装置的典型结构
共享存储器结构 是面向公共存储器来设计的，即采用 多端口来实现各主模块之间的互联和通讯，同共享总线 结构一样，该系统在同一时刻也只能允许有一主模块对 多端口存储器进行访问（读／写），所以，也必须有一 套多端口控制逻辑来解决访问冲突这一矛盾。但由于多 端口存储器设计较复杂，而目对两个以上的主模块，会 因争用存储器可能造成存储器传输信息的阻塞，降低系 统效率，给扩展功能造成困难，所以一般采用双端口存 储器（双端口RAM）。
机床数控技术第三章
第二节 CNC系统的硬件结构
三、开放式数控系统结构 1．美国的NGC和OMAC计划及其结构 2．欧共体的OSACA计划及其结构 3．日本的OSEC计划及其结构
第三节 CNC系统的软件结构
一、 CNC系统的软件结构 CNC系统的软件是为完成CNC系统的各项功能而专门设计和编制的，是数控加工系 统的一种专用软件，又称为系统软件（系统程序）。 在CNC系统中，软件和硬件在逻辑上是等价的，即由硬件完成的工作原则上也可 以由软件来完成。但是它们各有特点：硬件处理速度快，造价相对较高，适应性 差；软件设计灵活、适应性强，但是处理速度慢。因此，CNC系统中软、硬件的 分配比例是由性能价格比决定的。
图3-2 CNC系统的系统平台
第一节 概述
一、CNC系统的工作过程
1．输入 2．译码处理 3．数据处理(刀具长度补偿、半 径补偿、反向间隙补偿、丝杠 螺距补偿、过象限及进给方向 的判断、进给速度换算、加减 速控制及机床辅助功能处理等) 4．插补运算与位置控制 5．输入/输出（I/O）处理 6．显示 7．诊断
零件 程序
第一种: 硬件 第二种：硬件 第三种：硬件
输入
软件
插补 准备
插补
硬件
位置 控制
速度 控制 位置 检测
硬件
执行 电机
机床
软件 软件
硬件
CNC中三种典型的软硬件功能界面
第三节 CNC系统的软件结构
二、 CNC软件结构特点
1．CNC系统的多任务性
CNC系统的任务
管理
控制
输 入
I/O 处 理
显 示
第二节 CNC系统的硬件结构
二、大板式结构和功能模块式结构
从组成CNC系统的电路板的结构特点来看，有两种常见的结构，即大板式结构 和模块化结构
