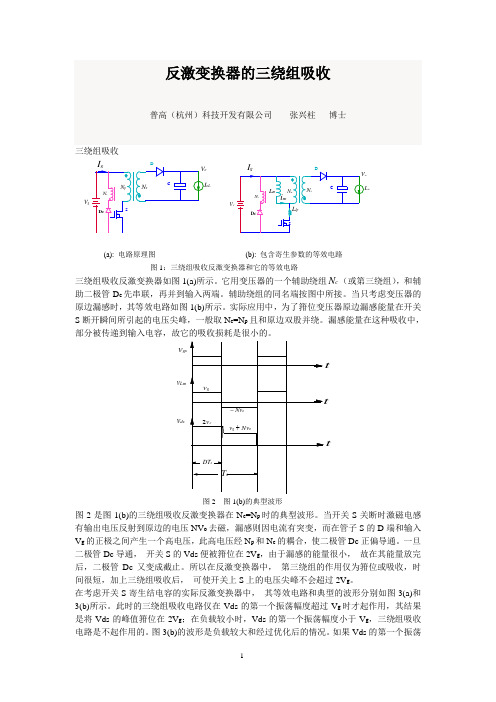

反激变换器的三绕组吸收普高（杭州）科技开发有限公司 张兴柱 博士三绕组吸收(a): 电路原理图 (b): 包含寄生参数的等效电路图1：三绕组吸收反激变换器和它的等效电路三绕组吸收反激变换器如图1(a)所示。
它用变压器的一个辅助绕组c N （或第三绕组），和辅助二极管D c 先串联，再并到输入两端。
辅助绕组的同名端按图中所接。
当只考虑变压器的原边漏感时，其等效电路如图1(b)所示。
实际应用中，为了箝位变压器原边漏感能量在开关S 断开瞬间所引起的电压尖峰，一般取N c =N p 且和原边双股并绕。
漏感能量在这种吸收中，dsv v tv图2是图1(b)的三绕组吸收反激变换器在N c =N p 时的典型波形。
当开关S 关断时激磁电感有输出电压反射到原边的电压NV o 去磁，漏感则因电流有突变，而在管子S 的D 端和输入V g 的正极之间产生一个高电压，此高电压经N p 和N c 的耦合，使二极管Dc 正偏导通。
一旦二极管Dc 导通， 开关S 的Vds 便被箝位在2V g ，由于漏感的能量很小， 故在其能量放完后，二极管Dc 又变成截止。
所以在反激变换器中， 第三绕组的作用仅为箝位或吸收，时间很短，加上三绕组吸收后， 可使开关上S 上的电压尖峰不会超过2V g 。
在考虑开关S 寄生结电容的实际反激变换器中， 其等效电路和典型的波形分别如图3(a)和3(b)所示。
此时的三绕组吸收电路仅在Vds 的第一个振荡幅度超过V g 时才起作用，其结果是将Vds 的峰值箝位在2V g ；在负载较小时，Vds 的第一个振荡幅度小于V g ，三绕组吸收电路是不起作用的。
图3(b)的波形是负载较大和经过优化后的情况。
如果Vds 的第一个振荡幅度可以超过V g时，说明三绕组吸收电路不起作用，其原因是第三绕组与原边绕组之间的为了取得尽量好的吸收效果，在实际的三绕组吸收反激变换器中，必须保证N c=N p，同时保证第三绕组与原边绕组的双股并绕，不这样做的话，三绕组吸收将不起作用。
