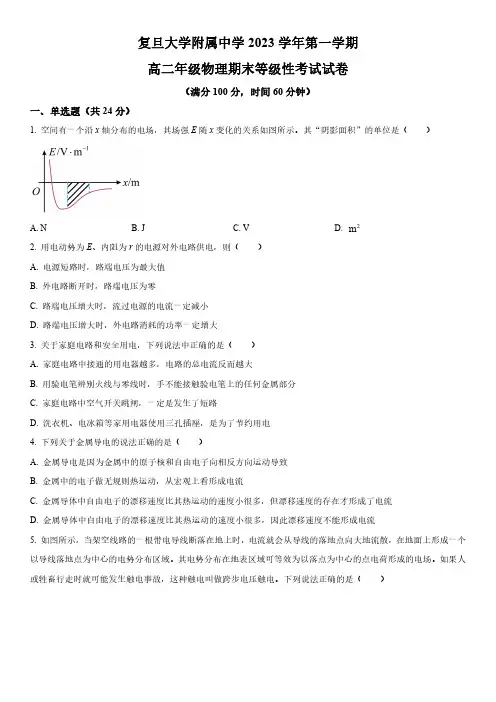

2023-2024学年上海市复旦大学附属中学高二上学期期末考试等级性考试物理试卷含详解
复旦大学附属中学2023学年第一学期高二年级物理期末等级性考试试卷（满分100分，时间60分钟）一、单选题（共24分）1.空间有一个沿x轴分布的电场，其场强E随x变化的关系如图所示。
其“阴影面积”的单位是（）A.NB.JC.VD.2m2.用电动势为E、内阻为r的电源对外电路供电，则（）A.电源短路时，路端电压为最大值B.外电路断开时，路端电压为零C.路端电压增大时，流过电源的电流一定减小D.路端电压增大时，外电路消耗的功率一定增大3.关于家庭电路和安全用电，下列说法中正确的是（）A.家庭电路中接通的用电器越多，电路的总电流反而越大B.用验电笔辨别火线与零线时，手不能接触验电笔上的任何金属部分C.家庭电路中空气开关跳闸，一定是发生了短路D.洗衣机、电冰箱等家用电器使用三孔插座，是为了节约用电4.下列关于金属导电的说法正确的是（）A.金属导电是因为金属中的原子核和自由电子向相反方向运动导致B.金属中的电子做无规则热运动，从宏观上看形成电流C.金属导体中自由电子的漂移速度比其热运动的速度小很多，但漂移速度的存在才形成了电流D.金属导体中自由电子的漂移速度比其热运动的速度小很多，因此漂移速度不能形成电流5.如图所示，当架空线路的一根带电导线断落在地上时，电流就会从导线的落地点向大地流散，在地面上形成一个以导线落地点为中心的电势分布区域。
其电势分布在地表区域可等效为以落点为中心的点电荷形成的电场。
如果人或牲畜行走时就可能发生触电事故，这种触电叫做跨步电压触电。
下列说法正确的是（）A.人向中心行走过程中，如果每步步长一致，每步两脚间电压相同B.下落的导线输电电压高低不影响每步之间的电压C.做立定跳姿势两脚并拢跳离导线触地点中心是防跨步触电的一种有效方法D.跨大步跑开远离导线触地点中心触电风险较小6.如图所示电路的三根导线中，有一根是断的，电源、电阻和2R以及另1R外两根导线都是好的。
为了查出断导线，某同学想先将多用电表的红表笔连接电源的正极a，再将黑表笔分别连接电阻器1R的b端和2R的c端，并观察多用电表的示数。
2024-2025学年上海市杨浦区复旦大学附属中学高一(上)期中物理试卷(含答案)
2024-2025学年上海市杨浦区复旦大学附属中学高一（上）期中物理试卷1.（26分）生活中物理无处不在，值得我们多观察多研究。
(1)智能手机上装载的地图app软件让我们自驾游更加方便，如图所示为某软件的一张截图，表示了某次导航的具体路径，其推荐路线中有两个数据“10分钟，5.4公里”，下列说法正确的是______。
A.研究汽车在导航图中的位置时，可以把汽车看作质点B.10分钟表示的是某个时刻C.5.4公里表示了此次行程的位移的大小D.根据这两个数据，我们可以算出此次行程的平均速度的大小(2)某校高一物理兴趣小组，进行了发射模型火箭的课外活动，图乙为该火箭模型运动的v−t图像，关于火箭模型的运动情况，下列说法正确的是______。
A.火箭在1s时和5s时的加速度相同B.火箭2s时达到最高点C.火箭在第4s末时位于发射点上方2m处D.火箭在第3s末时加速度时方向改变(3)如图所示，一辆自行车在水平路面上，设自行车被骑行时地面对后轮的摩擦力为F f1，自行车被推行时地面对后轮的摩擦力为F f2，则______。
A.F f1向左，F f2向右B.F f1向右，F f2向左C.F f1和F f2都向右D.F f1和F f2都向左(4)如图所示，一只小鸟沿着较粗均匀的树枝从右向左缓慢移动，在小鸟从A运动到B的过程中______。
A.树枝对小鸟的作用力先减小后增大B.树枝对小鸟的摩擦力先减小后增大C.树枝对小鸟的弹力先减小后增大D.树枝对小鸟的弹力保持不变(5)如图甲所示，被网友称为“麻辣小龙虾”的新型救援机器人引起外媒广泛关注，其长长的手臂前端有三个对称安放的“铁夹”如图乙所示，在某次救援活动中，“麻辣小龙虾”用铁夹恰好竖直抓取到重力为G的的均匀圆柱状水泥制品，水泥制品在铁夹的作用下竖直向上匀速运动过程中，不计空气阻力，则______。
A.“铁夹”对水泥制品的压力竖直向上B.“铁夹”对水泥制品的力与水泥制品对“铁夹”的力大小相等C.若增大“铁夹”对水泥制品的挤压，则水泥制品所受摩擦力变大D.若“铁夹”放开水泥制品，水泥制品将做自由落体运动(6)如图所示，一位小朋友在家用拖把拖地，拖把头的质量为m，拖杆的质量可以忽略，小朋友沿杆方向对拖把头施加大小为F的推力，此时推力与水平方向的夹角为θ，拖把头沿水平地面做匀速直线运动，重力加速度大小为g，下列说法正确的是______。
2024—2025学年上海市复旦大学附属中学高二上学期期中考试物理试卷
2024—2025学年上海市复旦大学附属中学高二上学期期中考试物理试卷一、综合题(★★★)类比是学习中常用的方法之一，可将陌生的知识与熟识的事物相联系，降低学习难度。
1．库仑定律与万有引力定律类似，均为距离平方反比定律。
在正点电荷Q的电场中，一个电量为的粒子（重力不计），在与Q间距处由静止释放，此时的电势能为 ________ ；当其运动至与Q间距时，其动能增量为 ________ 。
已知引力势能，静电力常量记为k。
在研究全电路时，我们可以将电源内部抬升电势的部分类比为向高处抽水的水泵；电阻类比为自高处流向低处的水流遇到的阻碍。
则由此类比可知：2．在电源内部抬升电势的部分，非静电力做（）A．正功B．负功3．在闭合回路中，电流流过电源的抬升电势部分（即对应电动势）和内阻部分时，分别发生怎样的能量转化（）A．电动势：电能→其他能；内阻：其他能→电能B．均为电能→其他能C．电动势：其他能→电能；内阻：电能→其他能D．均为其他能→电能电荷产生电场，电场对电荷有力的作用。
电流产生磁场，磁场对电流有力的作用。
则结合所学知识，可推测如图所示的通电螺线管（叉与点均表示电流方向）内部的磁场4．方向为：（）A．向左B．向右C．向上D．向下5．大小为（）A．近似为匀强磁场B．靠近电流处更强C．中轴线处更强二、解答题(★★★)密立根油滴实验6．如图为实验装置，左侧电源的输出电压可调。
若从显微镜中观察发现油滴（带负电）在加速下落，则应如何调整电压以使油滴平衡？（）A．增大电压B．减小电压7．前问中调整电压时，是否会有电流产生？（）A．没有电流B．有顺时针电流C．有逆时针电流8．若将电源改为稳压直流电源（即输出电压恒定），为了方便的调整平行板电容器两极板间的电压，请设计合适的电路，补全电路图。
并标明图中电源的正负极。
可用的器材有：滑动变阻器和电压表。
9．实际上，密立根通过实验得到的元电荷大小经历了数次的修正。
下表为密立根的某些数据，由此数据，我们得到的元电荷量应约为 ________ ；与现代值的相对误差约为 ________ %。
上海市复旦大学附属中学浦东分校2023年高二物理第一学期期末综合测试试题含解析
A.粒子一定带负电
B.粒子出磁场时速度方向一定垂直PQ
C.粒子的比荷为
D.若B＝2B0，PA圆弧上均有粒子射出
3、如图所示，一通电直线导线与匀强磁场方向垂直，导线所受安培力的方向( )
A.向上B.向下
C.垂直纸面向外D.垂直纸面向里
4、如图所示，一个花洒喷水头挂在竖直墙上．开启水龙头后，假设喷水头出水速度不变，喷出的水在空中做平抛运动，则下列说法正确的是
（1）求磁感应Байду номын сангаас度B的大小；
（2）若保持B的大小不变而将方向改为垂直于斜面向上，求金属杆的加速度
参考答案
一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1、A
【解析】由于第一宇宙速度是人造地球卫星飞船环绕地球做匀速圆周运动时的最大速度，同时又是最小的发射速度，可知飞船的发射速度大于第一宇宙速度7.9km/s．飞船的发射速度大于第二宇宙速度11.2km/s时，就脱离地球束缚．所以飞船的发射速度要小于第二宇宙速度，同时要大于第一宇宙速度，介于第一宇宙速度和第二宇宙速度之间
【点睛】本题考查了导线切割磁感线运动，掌握切割产生的感应电动势公式以及楞次定律，本题能够从图象中获取感应电动势的大小、方向、运动时间等
8、AB
【解析】A．虚线a、b、c、d、f代表匀强电场内间距相等的一组等势面，一电子经过a时的动能为10eV，从a到d的过程中克服电场力所做的功为6eV，动能减小了6eV，电势能增加了6eV，因此a、b、c、d、f相邻两个等势面间的电势差为2V，因平面b上的电势为2V，由于电子的电势能增加，等势面电势由a到f是降低的，因此平面c上的电势为零，故A正确；
2015-2016年上海市复旦大学附中高二(上)期末物理试卷(卷一)(解析版)
2015-2016学年上海市复旦大学附中高二（上）期末物理试卷（卷一）一、单选题（每题3分，共24分）1．（3分）如图所示，磁场B方向、通电直导线中电流I的方向，以及通电直导线所受磁场力F的方向，其中正确的是（）A．B．C．D．2．（3分）如表是某逻辑电路的真值表，该电路是（）输入输出001011101110A．B．C．D．3．（3分）关于通电直导线L在磁场中受力，下列说法正确的是（）A．只要L在磁场中，总要受到作用力B．受力F与B垂直，与I方向无关C．受力总是与I相垂直，跟B不一定垂直D．受力总垂直于I与B所在的平面4．（3分）下列哪些做法不是属于防止静电危害的措施（）A．印染厂保持适当的湿度B．油罐车运油时要装上一条拖地的金属链C．在地毯中夹杂0.05mm～0.07mm的不锈钢丝导电纤维D．小汽车的顶部露出一根小金属杆5．（3分）一定质量的理想气体经历了A→B→Ｃ的三个变化过程，其压强随摄氏温度变化的p﹣t 图如图所示，A、B、C三个状态时气体的体积分别为V A、V B、V C，则通过图象可以判断它们的大小关系是（）A．V A=V B＞V C B．V A=V B＜V C C．V A＜V B＜V C D．V A＞V B＞V C 6．（3分）如图所示，将两个等量异种点电荷分别固定于A、B两处，AB为两点电荷的连线，MN为AB连线的中垂线，交AB于O点，M、N距两个点电荷较远，以下说法正确的是（）A．沿直线由A到B，各点的电场强度先减小后增大B．沿直线由A到B，各点的电场强度逐渐增大C．沿着中垂线由M到O，各点的电场强度先增大后减小D．将一正电荷从M点移到O点，电场力做正功7．（3分）如图所示，为中学物理课上一种演示气体定律的有趣仪器﹣﹣哈勃瓶，它是一个底部开有圆孔，瓶颈很短的平底大烧瓶．在瓶内塞有一气球，气球的吹气口反扣在瓶口上，瓶底的圆孔上配有一个橡皮塞．在一次实验中，瓶内由气球和橡皮塞封闭一定质量的气体，在对气球缓慢吹气过程中，当瓶内气体体积减小△V时，压强增大20%．若使瓶内气体体积减小2△V，则其压强增大（）。
2022-2023学年上海复旦二附中高二物理上学期期末试卷含解析
2022-2023学年上海复旦二附中高二物理上学期期末试卷含解析一、选择题：本题共5小题，每小题3分，共计15分．每小题只有一个选项符合题意1. （多选题）如图，矩形闭合导体线框在匀强磁场上方，由不同高度静止释放，用t1、t2分别表示线框ab边和cd边刚进入磁场的时刻．线框下落过程形状不变，ab边始终保持与磁场水平边界线OO′平行，线框平面与磁场方向垂直．设OO′下方磁场区域足够大，不计空气影响，则下列反映线框下落过程中速度v随时间t变化的规律图象中，可能正确的是（）A．B．C．D．参考答案：BCD【考点】导体切割磁感线时的感应电动势；闭合电路的欧姆定律；电磁感应中的能量转化．【分析】线框进入磁场前先做自由落体运动，进入磁场时，若安培力大于重力，则线框做加速度逐渐减小的减速运动，在cd边未进入磁场时，若加速度减为零，则做匀速运动，cd边进入磁场后做匀加速直线运动．若安培力小于重力，进入磁场做加速度减小的加速运动，在cd边未进入磁场时，若加速度减为零，则做匀速运动，cd边进入磁场后做匀加速直线运动．若安培力等于重力，进入磁场做匀速直线运动，cd边进入磁场后做匀加速直线运动．【解答】解：A、B线框先做自由落体运动，若安培力大于重力，ab边进入磁场先做减速运动，根据安培力公式F=可知，线框的加速度应该是逐渐减小，v﹣t图象的斜率应逐渐减小，先线框所受的安培力与重力二力平衡后，做匀速直线运动，速度不变；线框完全进入磁场后，磁通量不变，没有感应电流产生，线框只受重力，做加速度为g的匀加速直线运动，故v﹣t图象的斜率可能先不变，后减小，再为零，最后又不变，故A错误，B正确．C、线框先做自由落体运动，ab边进入磁场后因为重力大于安培力，做加速度减小的加速运动，cd边离开磁场做匀加速直线运动，加速度为g，故C正确．D、线框先做自由落体运动，ab边进入磁场后因为重力等于安培力，做匀速直线运动，cd 边离开磁场做匀加速直线运动，加速度为g，故D正确．故选：BCD．2. 把一段电阻是R、粗细均匀的导体拉长到原长的2倍，则此时导体的电阻变为A、8RB、4RC、2RD、R/2参考答案：B3. （单选）如图，一交流电电流随时间变化图象，此交流电流有效值是（）A B C D．A参考答案：B4. 图21为一种改进后的回旋加速器示意图，其中盒缝间的加速电场场强大小恒定，且被限制在A、板间，如图所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
复旦大学附属中学201 5学年度第一学期
高二年级物理期末考试试卷
（时间：60分钟，满分80分） 2016．1
一、单选题（每题3分，共24分）
1．在下图中标出了磁场B 的方向、通电直导线中电流I 的方向，以及通电直导线所受磁场力F 的方向，其中正确的是（ ）
2．右表是某逻辑电路的真值表，该电路是（ ）
输入 输出
0 0 1
0 1 1
1 0 1
1 1
0 3．关于通电直导线L 在磁场中受力，下列说法正确的是（ ）
A ．只要L 在磁场中，总要受到作用力
B ．受力F 与B 垂直，与I 方向无关
C ．受力总是与I 相垂直，跟B 不一定垂直
D ．受力总垂直于I 与B 所在的平面
4．下列哪些做法不是属于防止静电危害的措施（ ）
A ．印染厂保持适当的湿度
B ．油罐车运油时要装上一条拖地的金属链
C ．在地毯中夹杂0.05mm ~0.07mm 的不锈钢丝导电纤维
D ．小汽车的顶部露出一根小金属杆
5．一定质量的理想气体经历了A B C →→的三个变化过程，其压强随摄氏温度变化的p t -图如图所
示，A 、B 、C 三个状态时气体的体积分别为A V 、B V 、C V ．则通过图像可以判断它们的大小关系是（ ）
A ．A
B
C V V V => B ．A B C V V V =<
C ．A B C V V V <<
D ．A B C V V V >>
6．如图所示，将两个等量异种点电荷分别固定于A 、B 两处，AB 为两点电荷的连线，MN 为AB 连线的中垂线，交AB 于O 点，M 、N 距两个点电荷较远，以下说法正确的是（ ）
A ．沿直线由A 到
B ，各点的电场强度先减小后增大
B ．沿直线由A 到B ，各点的电场强度逐渐增大
C ．沿着中垂线由M 到O ，各点的电场强度先增大后减小
D ．将一正电荷从M 点移到O 点，电场力做正功
7．如图所示，为中学物理课上一种演示气体定律的有趣仪器——哈勃瓶，它是一个底部开有圆孔，瓶颈很短的平底大烧瓶．在瓶内塞有一气球，气球的吹气口反扣在瓶口上，瓶底的圆孔上配有一个橡皮塞．在一次实验中，瓶内由气球和橡皮塞封闭一定质量的气体，在对气球缓慢吹气过程中，当瓶内气体体积减小V ∆时，压强增大20%．若使瓶内气体体积减小2V ∆，则其压强增大（ ）
A ．20%
B ．30%
C ．40%
D ．50%
8．如图所示的电路中，U 为恒定电压，1R 、2R 为定值电阻，R 为滑动变阻器．当滑动片P 由a 端向b 端滑动的过程中，关于电压表、电流表的示数U 和I 的变化情况，下列说法中正确的是（ ）
A ．U 先减小后增大，I 先增大后减小
B ．U 先增大后减小，I 先减小后增大
C ．U 一直增大，I 一直减小
D ．U 一直减小，I 一直增大
二、多选题（每题5分，共15分，有错不得分，漏选得部分分）
9．用比值法定义物理量是物理学中一种常用的方法，下面四个物理量都是用比值法定义的，其中是用定义式表示的是（ ）
A ．电流强度U I R
= B ．电场强度F E q = C ．电场强度2Q E k r = D ．磁感应强度F B Il
= 10．如图所示电路，电源电压为3.0V ，1L 、2L 、3L 为三个相同规格的小灯泡，小灯泡的伏安特性曲线如右图所示．当开关闭合后，下列说法中正确的是（ ）
A ．3L 的电流为1L 电流的2倍
B ．此状态3L 的电阻约为6Ω
C ．1L 的电功率约为0.60W
D ．2L 的电功率约为0.96W
11．如图，质量为m 、长为L 的直导线用两绝缘细线悬挂于O 、O '，并处于匀强磁场中．当导线中通以沿x 正方向的电流I ，且导线保持静止时，悬线与竖直方向夹角为θ．则磁感应强度方向和大小可能为（ ）
A ．z 正向，
tan mg IL θ B ．y 正向，mg IL
C ．z 负向，tan mg IL θ
D ．沿悬线向上，sin mg IL
θ 三、填空题（每题4分，共16分）
12．密封的电灯泡内装有氦氩混合气体．制作灯泡时，工人在20℃的室温下充气，要求灯泡内的气体在500℃时压强不得超过51.01310Pa ⨯．则从20℃到500℃，灯泡内的气体温度升高了__________K ，充气时，灯泡内的压强不得超过__________Pa ．
13．如图所示，匀强磁场垂直于纸面向外，磁感强度2210T B -=⨯，一个直径为20cm 线圈放在磁场中，线圈平面垂直于磁场，则通过线圈的磁通量为__________Wb ，现将线圈绕某一直径转过90︒，则此时穿过线圈的磁通量为__________Wb ．
14．如图所示，边长为r 的正方形的A 、B 、C 、D 四个顶点上各放置一个Q +的点电荷，则O 点的
电场强度为__________，若将A 点外的电荷移走，则在A 点处的电场强度为__________．
15．如图所示，同一平面内有两根互相平行的长直导线甲和乙，通有大小均为5A I =且方向相反的电
流，a 、b 两点与两导线共面，其连线与导线垂直，a 、b 到两导线中点O 的连线长度和甲乙间距离
均相等．已知直线电流I 产生的磁场中磁感应强度的分布规律是I B K r
=（K 为比例系数，r 为某点到直导线的距离），现测得O 点磁感应强度的大小为03T B =，则a 点的磁感应强度大小为__________T ，乙导线单位长度（1米）受到的安培力的大小为__________N ．
四、实验题（每题4分，共8分）
16．如图为一多用电表示意图，其中P 、K 、T 为三个可调节的部件，现用这一电表测量大约是2k Ω～4k Ω的定值电阻，测量 的部分操作步骤如下：
（1）调节可调部件__________（填写代表部件的字母），使它的尖端指向__________位置．
（2）将红、黑表笔分别插入正、负插扎中，两笔尖接触，调节可调部件__________（填写代表部件的字母），使电表指针指向__________位置．
17．在“用DIS 研究通电螺线管的磁感应强度”实验中
（1）在对螺线管通电__________（选填“前”或“后”）必须对磁传感器进行调零．
（2）（单选题）实验时，将磁传感器探管前端插至通电螺线管轴线中点时，磁传感器读数为5mT ．减小通电螺线管的电流后，将探管从螺线管的另一端插入，当探管前端再次到达螺线管轴线中点时，磁传感器的读数可能为（ ）
A ．5mT
B ．5mT -
C ．3mT
D ．3mT -
五、计算题（第18题9分，第20题8分）
18．如图所示电路，灯A 标有“4V ，0.5A ”，灯B 标有“6V ，3W ”，电源电压U 恒为8V ，当电键1S 、2S 都闭合时，灯A 、B 都正常发光．试求：
（1）定值电阻1R 的阻值；
（2）断开2S ，灯A 会发生什么现象？
（3）断开2S ，调节滑动变阻器使2S 断开时灯A 仍能正常发光，此时滑动变阻器2R 的功率．
19．如图所示，足够长的绝缘水平面上在相距 1.6m L =的空间内存在水平向左的匀强电场E ，质量
0.1kg m =、带电量7110C q -=+⨯的滑块（视为质点）以04m/s v =的初速度沿水平面向右进入电场区域，6510N/C E =⨯，滑块与水平面间的动摩擦因μ=0.4，设最大静摩擦力与滑动摩擦力相等．（g 取210m/s ）求：滑块在水平面上滑行的总距离．。
