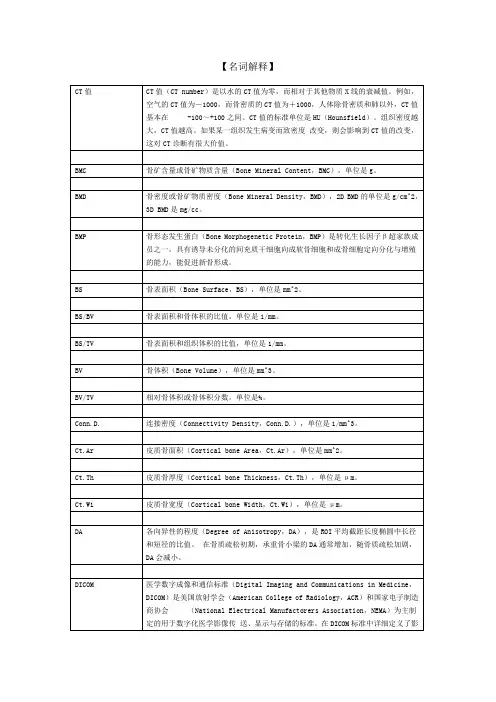

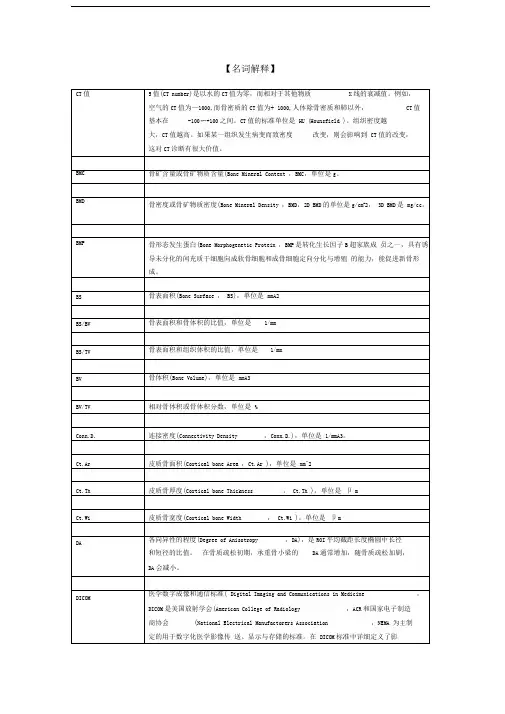

Scanco关于骨小梁参数的名词解释
HU（Hounsfield Units）是CT值的单位，以CT的发明人Godfrey Newbold Hounsfield的名字命名，念作“胡”。
IPL
图像处理语言（Image Processing Language，IPL）是SCANCO的MicroCT设备软件中的重要编程语言。
MAR
骨矿化沉积率（Mineral Apposition Rate。MAR），单位是μm/天。
FOV
视野或检查野（Field of View，FOV），是CT等成像设备的重要性能参数之一。
HA
羟基磷灰石（Hydroxyapatite，HA），是组成骨骼的主要物质，在体模中也用于校准CT值。
IPL
图像处理语言（Image Processing Language，IPL） 是SCANCO的MicroCT设备软件中的分析语言。
Ct.Ar
皮质骨面积（Cortical bone Area，Ct.Ar），单位是mm^2。
Ct.Th
皮质骨厚度（Cortical bone Thickness，l bone Width，Ct.Wi），单位是μm。
DA
各向异性的程度（Degree of Anisotropy，DA），是ROI平均截距长度椭圆中长径和短径的比值。 在骨质疏松初期，承重骨小梁的DA通常增加，随骨质疏松加剧，DA会减小。
DICOM
医学数字成像和通信标准（Digital Imaging and Communications in Medicine，DICOM）是美国放射学会（American College of Radiology，ACR）和国家电子制造商协会 （National Electrical Manufactorers Association，NEMA）为主制定的用于数字化医学影像传 送、显示与存储的标准。在DICOM标准中详细定义了影像及其相关信息的组成格式和交换方法，利用这个标准，人们可以在影像设备上建立一 个接口来完成影像数据的输入/输出工作。DICOM标准以计算机网络的工业化标准为基础，它能帮助更有效地在医学影像设备之间传输交换数字影像，这些设 备不仅包括CT、MR、核医学和超声检查，而且还包括CR、胶片数字化系统、视频采集系统和HIS／RIS信息管理系统等。该标准1985年产生，目前版本为2003年发布的DICOM 3.0 2003版 本。
Scanco关于骨小梁参数的名词解释
为中心、距离为半径的球体来直观地表示，从图片上看，该球 体恰好位于该结构内部。计算过程中，通过大球体替代其内部 小球体的方法去处多 余的球体。由该方法计算得到的Tb.N、Tb.Th和Tb.Sp是最为广泛米用 的。该方法的详细内容参见瑞 士办黎世大学发表的论文：A new method for the
MIL椭圆体的方向和各向异性程度。该方法的详细内容参见瑞 士办黎世大学发表的论文：Direct Three-Dime nsio nal
Morphometric An alysis of Huma n Can cellous Bone: Microstructural Data from Spine, Femur, Iliac Crest, and
加权平均值表达，这种现象被称为部分容积效应(partial volume effect)，是CT
成像中常见的图像伪影，使密度差别较大的物体边缘变模糊。层厚越大，部分容积 效应就越严重。
插值
插值或内插(interpolation)是采用数学方法在一抑制函数的两端数值，估计该函
数在两端之间任一值的方法。CT扫描采集的数据是离散的、不连续的，需要从两个
参数，如球管的电压、电流、层厚等，重建函数核是其中一个重要内容。它是一种
算法函数，决定或影响图像的分辨率和噪声等。常见的重建函数核有高分辨率、标
准和软组织3种模式：高分辨率模式是一种强化边缘、轮廓的函数，能够提高分辨 率，
但是图像噪声也相应增加；软组织模式是一种平滑、柔和的函数，图像对比度下降， 噪声减少，密度分辨率提高；标准模式则是没有任何强化或柔和作用的算法。
model-in depe ndent assessme nt of thick ness in three-dime nsional images.J Mierose, 1997; 185:67-75
应用Micro CT颌骨骨小梁微细解剖学分析
应用Micro CT颌骨骨小梁微细解剖学分析目的探讨高分辨率的Micro CT在骨形态三维结构的技术特长。
方法共10例下颌骨标本被分为髁状突组和下颌骨体部组，20个volume of interests被图像分析软件建立，每组各10个。
计算每个像元大小的每个参数的平均值和标准差，并反复用ANOV A检验不同参数的值之间是否存在统计学意义（P＜0.05）。
结果在所有重建像元大小中，下颌骨体部组的骨体积与骨体积分数与18 μm像元组相比较有显著意义（P＜0.05）。
在髁状突组中，比36 μm大的像元大小有意义（P＜0.05），但像元大小在36 μm时并未发现显著差异（P＞0.05）。
骨小梁厚度及数量在下颌骨体部组和髁状突组都有显著意义（P＜0.05）。
结论Micro CT 是一种快速、准确、不损伤标本内部结构有效的评价方法。
[Abstract] Objective The purpose of this study morphological parameters of the three dimensional microstructure for mandibular trabecular bone which were measured with Micro CT. Methods A total of 10 patients with mandibular condyle specimen were divided into two types of trabecular bones，condyle and mandibular body. Ten volume of interests were created in each group and the total of twenty were measured. The mean value and standard deviation of each parameter in each reconstruction pixel size were calculated. Repeated ANOV A test was used to determine whether significant differences in the values from each parameter existed among the regions(P＜0.05) and the following results were drawn. Results The bone volume andbone volume fraction values from the mandibular body group when compared to 18μm pixel groupwere significant at all reconstruction pixel size.In condyle group，all pixel sizes greater than 36 um were significant(P＜0.05)，but no differences were noted from pixel size at 36μm(P＞0.05). The trabecular thickness and trabecular number from both condyle and mandibular body group were significant at all reconstruction pixel sizes(P＜0.05). Conclusion Several parameters of Micro CT have shown that it is effective aproach for evaluation without intrinsic structure damage.[Keywords] Micro CT;Jaw;Bone Mineral density;3D reconstruction描述颌骨骨小梁微观结构的参数主要有骨体积（BV），骨体积分数（BV/TV），骨表面积（BS），结构模型指数（SMI），骨小梁厚度（Tb.Th），骨小梁数量（Tb.N）和骨小梁分离度（Tb.Sp）等，这些参数大多基于二维方法检测计算，存在着诸多缺陷，逐渐被三维方法取代[1]。
Mimics在骨科术前应用研究(附81例报告)
Mimics在骨科术前应用研究(附81例报告)
汪海洋;王琪
【期刊名称】《中国社区医师（医学专业）》
【年(卷),期】2009(011)013
【摘要】目的:探索Mimics在骨科的临床应用,为骨科发展提供一种新的手段和方法.方法:用Mimics对81例骨关节CT数据进行处理、分析,评估骨科伤病细节,模拟骨折复位及固定、模拟截骨、用于术前讨论、术前医患沟通等.结果:Mimics能获得清晰三维图像,并可旋转、拆分、切割及测量,有利于准确诊断,作精细的术前计划,有效的术前交流.结论:Mimics在骨科可用于诊断,术前准备、手术演练,能提高手术安全性、成功率,有益于构建和谐医患关系.
【总页数】2页(P153-154)
【作者】汪海洋;王琪
【作者单位】629200,四川省射洪县人民医院;629200,四川省射洪县人民医院【正文语种】中文
【中图分类】R6
【相关文献】
1.三维TEE经Mimics 3D成像在左心耳封堵术的临床应用（附1例报告）
2.清肠饮在骨科便秘患者手术前的应用（附100例报告）
3.清肠饮在骨科便秘患者手术前的应用（附100例报告）
4.Mimics在骨科术前应用研究（附81例报告）
5.老年骨科患者术前并存病与围手术期内术后严重结局相关性分析(附201例报告)
因版权原因，仅展示原文概要，查看原文内容请购买。
Micro CT应用中的骨分析参数
Micro CT中的骨分析参数解读一、背景简述Micro CT是一种结合了影像学检查无创性和组织学检测高分辨率特点的技术，由于骨骼与其它身体组织在X射线衰减性能方面有相对明显差别，因此Micro CT 特别适合骨骼成像，骨骼参数的研究也是Micro CT的重要应用领域之一。
今天和大家介绍一下Micro CT中的骨分析参数及相关案例。
二、骨分析参数解读骨由骨质、骨膜、骨髓、骨的血管、淋巴管和神经构成。
在Micro CT中，可对骨质部分进行深入的形态学分析和研究。
骨质分密质和松质：骨密质配布于骨的表面，也称皮质骨；骨松质由骨小梁排列而成，配布于骨的内部，骨小梁的排列与骨所承受的压力和张力的方向一致，因而能承受较大的重量。
骨髓腔和松质间隙内充填有骨髓。
借助影像处理软件，可在Micro CT的扫描成像图上选择感兴趣区域（region of interest，ROI）做阈值分割等操作，可以将皮质骨和松质骨进行分割，分别提取到不同组织区域，从而对皮质骨和松质骨（骨小梁）的各种形态学特性进行研究和分析，得到表征骨骼生长和发育水平的参数（见表1）。
表1、通用骨分析参数表在通常情况下，当比较对象感兴趣区域骨组织（TV）相同时，BV和骨体积分数BV/TV都能反映骨量多少；骨表面积骨体积比值(BS/BV)和骨表面积组织体积比值(BS/TV)，可以间接反映骨量多少；骨体及分数(BV/TV)是皮质骨和松质骨骨量评价常用指标，对于髓腔内松质骨而言，该比值能够反应不同样本骨小梁骨量的多少，该值增高说明骨合成代谢大于分解代谢，骨量增加，反之亦然，从而能够间接反应骨代谢状况。
在评价长骨中段皮质骨骨量和骨代谢状况方面具有同样的价值。
进一步的，借助主要成分为羟基磷灰石的体模，可以根据体模在Micro CT中的成像灰度值，来计算和分析皮质骨/松质骨的组织骨密度（TMD，Tissue Mineral Density）或骨矿物质密度（BMD，Bone Mineral Density）。
骨小梁
肱骨大结节内变化与年龄的关系
随着年龄的增长，骨小梁逐渐被吸收,其密度和排列方式都发生变化。虽然各研究各期年龄组相差较大，但说 明肱骨大结节内骨小梁在密度和排列方式及与骨髓腔融合时间上与年龄的变化关系还是比较密切的。其密度变化 趋势由致密均匀向稀疏变细直至消失；而排列方式由放射状排列逐渐变得杂乱，并且骨小梁随年龄递增出现中断, 肱骨大结节内出现空洞,此空洞逐渐增大，最终与骨髓腔融合。肱骨大结节内骨小梁的这种年龄变化特征不失为年 龄鉴定的一个有用指标。
骨的内部结构对骨强度的影响
从机械角度来看，骨强度不止依赖于内在物质含量的多少，更多的依赖于相互之间的排布，即骨的内部结构。 主要包括皮质层厚度，骨膜，骨髓腔直径变化，及骨小梁数目、质量、方向和厚度等。采用有限元分析构成骨材 料本身的空间构架，及加载不同大小及方向应力下的骨强度的变化给一个较准确的全面的评价。其中骨骼大小、 横断面面积及面积截距的长短等可预计骨强度的70%～80%。另外，骨小梁具有承载负荷，在骨小梁之间及骨小梁 与皮质骨之间传导及分散应力载荷的作用，因此也是一个主要的影响骨强度的因素。对于骨小梁来说，其骨质量 与微结构密切相关。
