挤压机操作规程一、操作规程：1、检查液压系统是否漏油，空气压力是否正常。
2、检查传输带、冷床、储料台是否有破损和擦伤型材之处。
3、将盛锭筒加温至400℃---450℃。
4、根据作业计划单，选择适量的合适铝棒进棒炉加温至480℃---520℃，特殊的工业型材按规定的工艺温度执行。
5、根据作业计划单选定符合计划单的模具，加温至460℃---500℃，保温2---4小时。
6、启动挤压机冷却马达——油压马达。
7、根据计划单顺序，选定模具专用垫装在模座中，将模座锁定在挤压位置。
8、检查棒温，模温，盛锭筒温是否达到要求。
9、装模上机前，必须检查中心位，挤压杆是否对中，开机前空载试机运行一次，确认无误正式开机。
10、装模时，注意调模螺丝要上紧，防止螺丝滑脱砸伤脚。
11、将盛定筒闭锁，将加热过的铝棒利用送料架升至料胆对齐位置。
12、主缸前进挤压13、挤压时，如塞模，需紧急停机退模。
14、挤压时刚起压速度要慢，中速挤压速度视出料口型材表面质量适当调整。
15、出料时，严禁直线向出料口窥视，需斜视。
16、将模具编号、铝棒编号、主缸压力、出料速度等详细记入原始纪录。
二、工艺流程图盛锭筒加热圆铸锭加热挤压淬火中断模具加热交付时效装框定尺拉直三、工艺要求1、铝棒加热上机温度为：A平模：铝棒温度450℃---520℃B.分流模：铝棒温度430℃---500℃ C.特殊工业材按特殊的工艺要求执行。
2、模具加温工艺：A.平模：460℃---480℃B.分流模：460℃---500℃3、盛定筒温度：400℃---450℃4、挤压出的料必须表面光滑，纵向压痕无手感，挤压纹细致均匀，无亮带、黑线、阴阳面平面间隙、角度偏差，切斜度按国标高精级。
5、挤压力：≤210㎏/cm26、液压油温度≤50℃7、型材流出速度一般控制在：5米/分钟---50米/分钟。
8、模具在炉内的时间：≤8小时9、每挤压100支棒－150支棒，必须用专用清缸垫清理一次料胆，∅90棒<150棒，∅127/150棒<100棒，∅229/310棒<60棒；或依据产品表面随时清理。
挤压机操作流程和注意事项(精)
挤压机操作流程和注意事项一、准备工作1、打开充液阀与油箱间谍阀。
2、油箱注入足量及粘度适当的抗磨液压油。
3、油温保持在正常使用范围内。
(最高不超过55℃。
4、充分供应冷却器的使用水。
5、电压保持在380±10%伏范围内。
6、保持各导轨及滑动轴间的润滑良好。
7、各运动接触面与润滑点保持清洁。
8、打开油路系统上所有阀门。
9、放松所有高压阀旋钮。
10、注入适量液压油到高压泵及低压泵。
11、检查一遍所有螺栓,尤其是高压部分。
二、运转1、确认电源供应正常。
2、逐一起动马达,校正旋转方向,使之与泵所示方向相符。
3、多次瞬间启动与关闭马达,以排出泵内空气。
4、使泵转十至二十分钟,检查泵温和发出声音。
5、调整泵压,暂将压力调于5Mpa。
6、先用手动方式将所有动作顺序操作,然后再用连动操作。
三、注意事项1、盛锭筒前进a、剪刀必须在上限位置。
b、模座必须在挤压或清孔位置。
2、盛锭筒后退a、机械手必须在下限位置。
3、剪刀下降与上升a、模座必须在挤压或清孔位置。
b、盛锭孔必须在开限位置。
4、机械手上升a、主机必须在退限位置。
b、盛锭筒必须在关限位置。
5、主机前进a、主机快速前进至进入挤压位置时,机械手必须下降且通过安全位置,才能继续前进。
6、模座进退a、剪刀必须在上限位置。
b、盛锭筒必须在开限位置。
c、主机必须在退限位置。
☆以上动作牵制,为各个相互间安全连锁,当行程开关位置固定后,操作者勿任意移动,务必注意。
四、非常停止按钮紧急状态时使用,停止一切动作,包括马达与电源,故障排除后,放松按钮,以手动方式操作,回复起始状态。
五、挤压速度调整本机采用电控泵分段,当主缸达到压力继电器调定压力,实现挤压调速,并由行程开关分段调速。
挤压速度视实际需要,转动旋钮,做无级式速度调整。
万俊纺织机械有限公司。

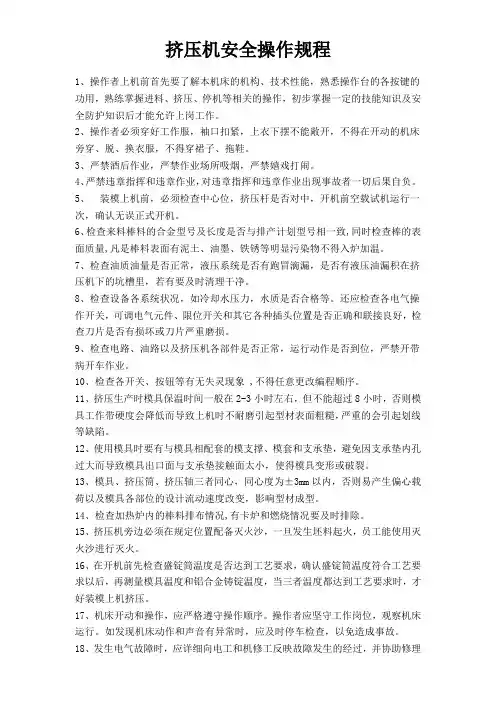

挤压机安全操作规程
