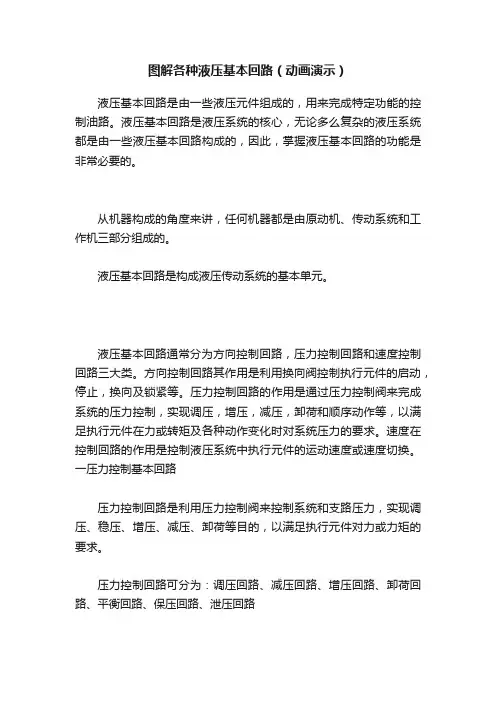

图解各种液压基本回路（动画演示）
图解各种液压基本回路（动画演示）
液压基本回路是由一些液压元件组成的，用来完成特定功能的控制油路。液压基本回路是液压系统的核心，无论多么复杂的液压系统都是由一些液压基本回路构成的，因此，掌握液压基本回路的功能是非常必要的。
从机器构成的角度来讲，任何机器都是由原动机、传动系统和工作机三部分组成的。
液压基本回路是构成液压传动系统的基本单元。
液压基本回路通常分为方向控制回路，压力控制回路和速度控制回路三大类。方向控制回路其作用是利用换向阀控制执行元件的启动，停止，换向及锁紧等。压力控制回路的作用是通过压力控制阀来完成系统的压力控制，实现调压，增压，减压，卸荷和顺序动作等，以满足执行元件在力或转矩及各种动作变化时对系统压力的要求。速度在控制回路的作用是控制液压系统中执行元件的运动速度或速度切换。一压力控制基本回路
压力控制回路是利用压力控制阀来控制系统和支路压力，实现调压、稳压、增压、减压、卸荷等目的，以满足执行元件对力或力矩的要求。
压力控制回路可分为：调压回路、减压回路、增压回路、卸荷回路、平衡回路、保压回路、泄压回路
1调压回路
功效：调定和限制液压系统的最高工作压 力，或者使执行机构在工作过程不同阶段实现多级压力变换。一般用溢流阀来实现这一功能。
分类：单级调压回路、多级调压回路、无级调压回路
A单级调压回路
节流阀可以调节进入液压缸的流量，定量泵输出的流量大于液压缸的流量时甲多余的油液便从溢流阀流回油箱。调节溢流阀便可调节泵的供油压力，溢流阀的调定压力必须大于液压缸最大工作压力和油路上各种压力损失总和。
B二级调压回路
二级调压回路：系统压力值有两种。
如图二所示状态下，当两位两通电磁换向阀断电时，液压泵的工作压力由先导溢流阀1调定为最高压力；当两位两通电磁换向阀通电后，液压泵工作压力由远程调压阀2（溢流阀）调定为较低压力。（其中，远程调压阀2的调整压力必须小于溢流阀1的调整压力。）

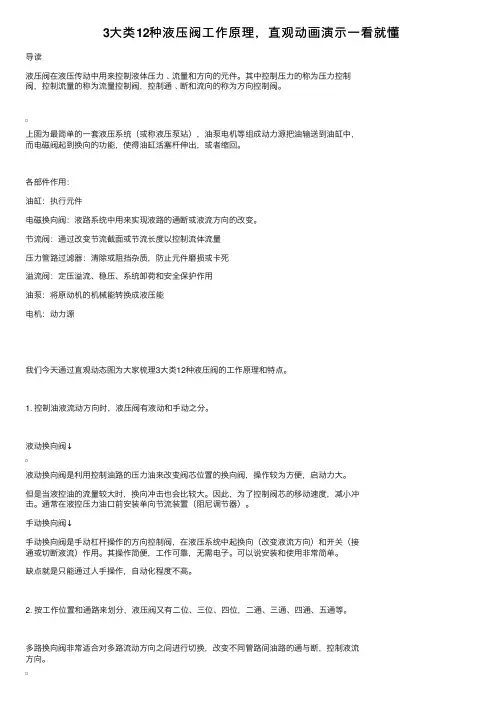

3大类12种液压阀工作原理，直观动画演示一看就懂
3⼤类12种液压阀⼯作原理，直观动画演⽰⼀看就懂
导读
液压阀在液压传动中⽤来控制液体压⼒﹑流量和⽅向的元件。其中控制压⼒的称为压⼒控制阀，控制流量的称为流量控制阀，控制通﹑断和流向的称为⽅向控制阀。
上图为最简单的⼀套液压系统（或称液压泵站），油泵电机等组成动⼒源把油输送到油缸中，⽽电磁阀起到换向的功能，使得油缸活塞杆伸出，或者缩回。
各部件作⽤：
油缸：执⾏元件
电磁换向阀：液路系统中⽤来实现液路的通断或液流⽅向的改变。
节流阀：通过改变节流截⾯或节流长度以控制流体流量
压⼒管路过滤器：清除或阻挡杂质，防⽌元件磨损或卡死
溢流阀：定压溢流、稳压、系统卸荷和安全保护作⽤
油泵：将原动机的机械能转换成液压能
电机：动⼒源
我们今天通过直观动态图为⼤家梳理3⼤类12种液压阀的⼯作原理和特点。
1. 控制油液流动⽅向时，液压阀有液动和⼿动之分。
液动换向阀↓
液动换向阀是利⽤控制油路的压⼒油来改变阀芯位置的换向阀，操作较为⽅便，启动⼒⼤。
但是当液控油的流量较⼤时，换向冲击也会⽐较⼤。因此，为了控制阀芯的移动速度，减⼩冲击。通常在液控压⼒油⼝前安装单向节流装置（阻尼调节器）。
⼿动换向阀↓
⼿动换向阀是⼿动杠杆操作的⽅向控制阀，在液压系统中起换向（改变液流⽅向）和开关（接通或切断液流）作⽤。其操作简便，⼯作可靠，⽆需电⼦。可以说安装和使⽤⾮常简单。
缺点就是只能通过⼈⼿操作，⾃动化程度不⾼。
2. 按⼯作位置和通路来划分，液压阀⼜有⼆位、三位、四位，⼆通、三通、四通、五通等。
多路换向阀⾮常适合对多路流动⽅向之间进⾏切换，改变不同管路间油路的通与断，控制液流⽅向。根据阀芯在阀体中的⼯作位置数分两位、三位等；根据所控制的通道数分两通、三通、四通、五通等；P 为供油⼝，O 为回油⼝，A ﹑B 是通向执⾏元件的输出⼝。当阀芯处於中位时，全部油⼝切断，执⾏元件不动；当阀芯移到右位时，P 与A 通，B 与O 通；当阀芯移到左位时，P 与B通，A 与O 通。这样，执⾏元件就能作正﹑反向运动。
液压泵工作原理
__________________________________________________
__________________________________________________ 教 案 首 页
课 目 煤矿机械液压传动 授课班级 第1
讲
授课日期 月 日 教学形式 现场教学和多媒体教学法 所用课时 2
课 题 第四章 第一节 液压泵工作原理
教学目标 知识目标：1、掌握基液压泵的工作原理
2、理解液压泵的主要性能参数
3、掌握液压泵的分类
技能目标：1、培养独立思考、钻研、探究新知识的能力
2、培养创新意识，提高分析问题与解决问题的能力
情感目标：培养学生通过现象归纳事物本质、将感性认识提升为理论知识的能力
教学重点 液压泵的工作原理
液压泵的分类
教学难点 液压泵的工作原理
教具准备 多媒体课件 电化教学设备
参考书与
作业布置 课后习题（P64） __________________________________________________
__________________________________________________ 专业: 机制 学年 学期
教 案 续 页
教学过程与内容 备 注
（思路及方法等）
【组织教学】(1分钟)
1、师生相互问候；
2、清点人数，填写教学日志。
【复习提问】(2分钟)
1、液压冲击的定义及其危害，采取的措施。
2、气穴现象的定义及其危害，采取的措施。
【新课导入】(5分钟)
液压泵是液压系统的动力元件，它将输入的机械能转变为液压能，想系统提供工作所需的具有一定压力和流量的工作介质，驱动系统中各个执行元件动作，是液压系统的动力源。液压箱、蓄能器、液压管及管接头等是其的主要辅助元件。
液压执行器SKC62
AP1N4566zh
2009.05.05 西门子楼宇科技
暖通空调产品
4566
用于阀门的电动液压执行器
40 mm 行程 SKC32...
SKC82...
SKC62…
SKC60
• SKC32...工作电压 AC 230 V， 三位控制信号
• SKC82...工作电压 AC 24 V， 三位控制信号
• SKC6... 工作电压 AC 24 V， 控制信号 DC 0~10 V、4~20 mA 或者
0~1000 Ω • SKC6… 具有具有流量特性选择流量特性选择流量特性选择、、位置反馈位置反馈、、行程调校行程调校、、LED 状态指示灯状态指示灯、、优先控制优先控制功功
能
• SKC62UA具有以下功能具有以下功能：：运行方运行方向选择向选择向选择、、行程限位控制行程限位控制、、带可调节起点和带可调节起点和动作动作动作范围范围
的序列控制的序列控制、、根据根据防冻保护监视器防冻保护监视器 QAF21... 和 QAF61...信号动作
• 驱动力 2,800 N
• 执行器型号执行器型号（（带或不带弹簧复位功能带或不带弹簧复位功能））
• 直接安装在阀门上直接安装在阀门上；；无需调节
• 手动调节和阀位指示器
• 可选功能可选功能：：辅助开关辅助开关、、电位计电位计、、阀杆加热器和机械行程逆变器
• SKC...U 已通过 UL 认证
用途
用于西门子二通阀和三通阀 VVF... 和 VXF... 系列型号的阀门执行器，驱动行程为 40
mm，应用于暖通空调系统中的控制阀和安全截止阀。 2/16
西门子楼宇科技 用于阀门的电动液压执行器 AP1N4566zh 200 暖通空调产品 2009.05.05 型号 弹簧复位 运行时间 型号 工作电压 控制信号
功能 时间
[秒] 开启
[秒] 关闭
[秒] 增强功能
SKC32.60
SKC32.61 AC 230 V 有 18
SKC82.60
汽车液压举升机的维护和保养
汽车液压举升机的维护和保养
汤海霞
【摘 要】举升机同步机构设计使得举升机比较液压平稳,在同步机构的基础上设计补油回路和机械锁回路,使得举升机的安全系数得到大大的提高.液压举升机在作业过程中出现故障,首先要对过滤网、电磁阀、调速阀、液压泵等元件进行检查,检查是否有堵塞和损坏的现象.举升机最重要的就是维护,它关系到汽车维修工的安全.在保养时重点是减少液压系统污染来源,定期更换液压油,避免粗暴、冲击载荷和超载.随着汽车维修行业的迅速发展,汽车液压举升机的维护和保养非常重要,是汽车维修时的安全保障.通过对液压举升机工作原理的分析,研究举升机举不起来和降不下去等故障原因.分析举升机液压系统污染来源和污染带来的危害,研究液压举升机日常维护和保养的方法.另外,介绍了延长举升机寿命和安全作业的方法.
【期刊名称】《西安文理学院学报（自然科学版）》
【年(卷),期】2018(021)003
【总页数】4页(P32-35)
【关键词】举升机;液压系统;维护
【作 者】汤海霞
【作者单位】安徽工业经济职业技术学院机械与汽车工程学院,合肥230051
【正文语种】中 文
【中图分类】TH17
1 举升机简介
举升机在汽车维修保养行业中被广泛使用着，它用于将汽车从地面举升到合适的位置，以便工人进行故障诊断、维护保养.一般在汽车维修店、汽车修理厂、汽车4S店都配有举升机.目前，市场上举升机是以液压举升机为主[1]，因为液压举升机可以设计同步机构，而且同步精度也比较高，从而使得举升机的安全性、平稳性都很好.
常见的液压式举升机有两柱、四柱和剪式举升机，具体分类如表1[2].
表1 液压举升机分类 种类性能 机械传动液压传动两柱举升机四柱举升机剪式举升机性能优势结构简单，价格便宜．安装快，空间条件简单．使用过程中无噪音，可根据不同车型设置支撑位置．可适用于大多数车型，具有快速起降的优势，适合于以保养为主的小型企业，也成为4S店的急需产品．制造精密，使用方便，不用时不占空间，受特约维修站的欢迎，未来举升机的发展方向．性能劣势举升质量有限，易发生汽车跌落或丝杠卡死等故障．支撑质量不足，适合中小型车辆．由于具有宽大的支撑装置，妨碍工作人员维修，需要空间大．台面不平、单边升降等危险．
一种猴王舞台液压系统的改进

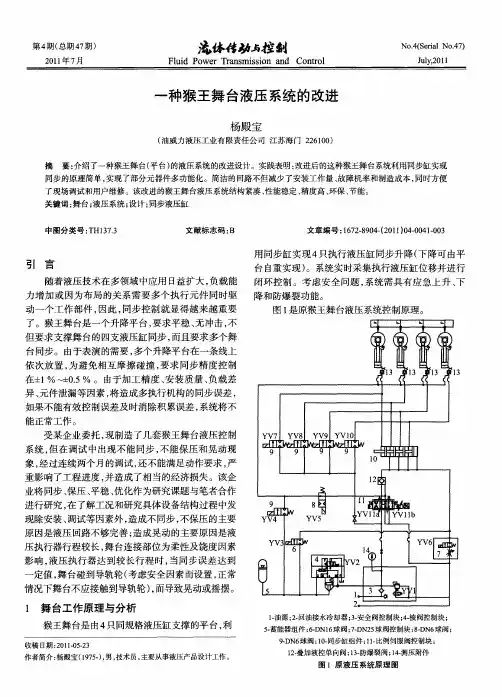

第４期（总期４７期） ２０１１年７月 流体秸动与揎副 Ｆｌｕｉｄ Ｐｏｗｅｒ Ｔｒａｎｓｍｉｓｓｉｏｎ ａｎｄ Ｃｏｎｔｒｏ１ Ｎｏ．４（Ｓｅｒｉａｌ Ｎｏ．４７） Ｊｕｌｙ，２０１１ 一种猴王舞台液压系统的改进 杨殿宝 （油威力液压工业有限责任公司江苏海门２２６１００） 摘要：介绍了一种猴王舞台（平台）的液压系统的改进设计。实践表明：改进后的这种猴王舞台系统利用同步缸实现 同步的原理简单，实现了部分元器件多功能化。简洁的回路不但减少了安装工作量、故障机率和制造成本，同时方便 了现场调试和用户维修。该改进的猴王舞台液压系统结构紧凑、性能稳定、精度高、环保、节能。 关键词：舞台；液压系统；设计；同步液压缸 中图分类号：ＴＨＩ３７．３ 文献标志码：Ｂ 文章编号：１６７２．８９０４一（２０１１）０４—００４１．００３ 引言 随着液压技术在多领域中应用日益扩大，负载能 力增加或因为布局的关系需要多个执行元件同时驱 动一个工作部件，因此，同步控制就显得越来越重要 了。猴王舞台是一个升降平台，要求平稳、无冲击，不 但要求支撑舞台的四支液压缸同步，而且要求多个舞 台同步。由于表演的需要，多个升降平台在一条线上 依次放置，为避免相互摩擦碰撞，要求同步精度控制 在土１％～士０．５％。由于加工精度、安装质量、负载差 异、元件泄漏等因素，将造成多执行机构的同步误差， 如果不能有效控制误差及时消除积累误差，系统将不 能正常工作。 受某企业委托，现制造了几套猴王舞台液压控制 系统，但在调试中出现不能同步，不能保压和晃动现 象，经过连续两个月的调试，还不能满足动作要求，严 重影响了工程进度，并造成了相当的经济损失。该企 业将同步、保压、平稳、优化作为研究课题与笔者合作 进行研究，在了解工况和研究具体设备结构过程中发 现除安装、调试等因素外，造成不同步，不保压的主要 原因是液压回路不够完善；造成晃动的主要原因是液 压执行器行程较长，舞台连接部位为柔性及饶度因素 影响，液压执行器达到较长行程时，当同步误差达到 一定值，舞台碰到导轨轮（考虑安全因素而设置，正常 情况下舞台不应接触到导轨轮），而导致晃动或摇摆。 １舞台工作原理与分析 猴王舞台是由４只同规格液压缸支撑的平台，利 收稿日期：２０１１－０５—２３ 作者简介：杨殿宝（１９７５．），男，技术员，主要从事液压产品设计工作。 用同步缸实现４只执行液压缸同步升降（下降可由平 台自重实现）。系统实时采集执行液压缸位移并进行 闭环控制。考虑安全问题，系统需具有应急上升、下 降和防爆裂功能。 图１是原猴王舞台液压系统控制原理。
