复合式干法选煤机

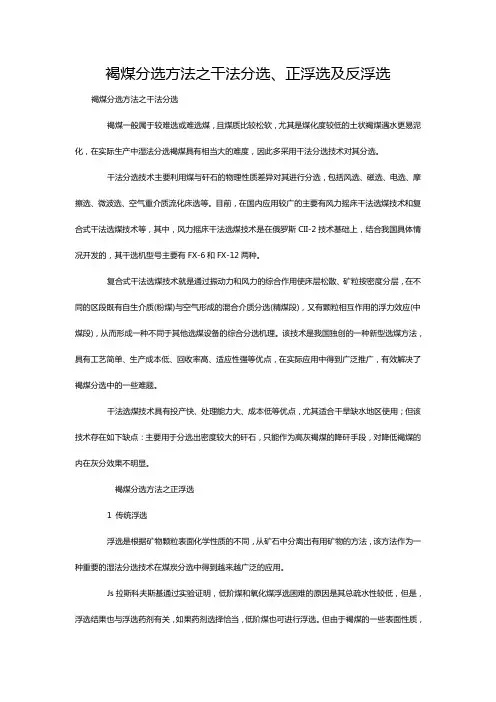

褐煤分选方法之干法分选、正浮选及反浮选
褐煤分选方法之干法分选、正浮选及反浮选褐煤分选方法之干法分选褐煤一般属于较难选或难选煤，且煤质比较松软，尤其是煤化度较低的土状褐煤遇水更易泥化，在实际生产中湿法分选褐煤具有相当大的难度，因此多采用干法分选技术对其分选。
干法分选技术主要利用煤与矸石的物理性质差异对其进行分选，包括风选、磁选、电选、摩擦选、微波选、空气重介质流化床选等。
目前，在国内应用较广的主要有风力摇床干法选煤技术和复合式干法选煤技术等，其中，风力摇床干法选煤技术是在俄罗斯CII-2技术基础上，结合我国具体情况开发的，其干选机型号主要有FX-6和FX-12两种。
复合式干法选煤技术就是通过振动力和风力的综合作用使床层松散、矿粒按密度分层，在不同的区段既有自生介质(粉煤)与空气形成的混合介质分选(精煤段)，又有颗粒相互作用的浮力效应(中煤段)，从而形成一种不同于其他选煤设备的综合分选机理。
该技术是我国独创的一种新型选煤方法，具有工艺简单、生产成本低、回收率高、适应性强等优点，在实际应用中得到广泛推广，有效解决了褐煤分选中的一些难题。
干法选煤技术具有投产快、处理能力大、成本低等优点，尤其适合干旱缺水地区使用；但该技术存在如下缺点：主要用于分选出密度较大的矸石，只能作为高灰褐煤的降矸手段，对降低褐煤的内在灰分效果不明显。
褐煤分选方法之正浮选1 传统浮选浮选是根据矿物颗粒表面化学性质的不同，从矿石中分离出有用矿物的方法，该方法作为一种重要的湿法分选技术在煤炭分选中得到越来越广泛的应用。
Js拉斯科夫斯基通过实验证明，低阶煤和氧化煤浮选困难的原因是其总疏水性较低，但是，浮选结果也与浮选药剂有关，如果药剂选择恰当，低阶煤也可进行浮选。
但由于褐煤的一些表面性质，如疏松多孔、易泥化、亲水性强等，使其浮选效果不尽如人意。
为获得较好的浮选效果和较高的精煤产率，就需要在传统的浮选工艺基础上寻找适合于褐煤浮选的技术和药剂。
李拥军等将一定量的水和褐煤煤样放入高压釜中，用泵将内部抽成真空；通过搅拌将煤样和水混合均匀，然后加热至给定温度；恒温10min后停止加热，冷却至50℃以下；再对煤样进行脱水、干燥处理。
试析新型组合洗选系统在选煤技术中的效果
Ｉ ． 这种 方法 不 用 水 ， 所 以对 于干 旱 缺 水 的 地 区和 到了冬季特别严寒的地区来说 ， 干法选煤 有着非常特
殊 的意义 。
、
（ 一） 复 合 式干 法选 煤 的适 用 范 围
１ ． 适合我们 国家 非常干旱 的缺 水 的产煤地 区 ， 而 且要求原煤外在的水分要 ≤ ７ ％， 还有人选原煤粒度 也 要符合 ＜ ８ ０ ａ ｒ ｍ这样的要求 。 ２ ． 适合 在 动力 煤 的很 多原 煤 排 除 矸 石 可 以减 少 商 品煤 中的灰分 含量 提 高相 应 的发 热量 。 ３ ． 适合用于像褐煤等这样的易泥化煤 和易选煤 的 分 类选 择 。 ４ ． 适合用于高硫煤去 除粒状和块状 的黄铁硫 ， 还 有 减少 商 品煤 的硫 分 。 ５ ． 适合用于像 煤炭集运 站 ， 煤气 厂 以及炮煤 发电 厂等这样企业可以用做于保证所用煤质量 的非常可靠 的 手段 。 （ 二） 复合 式 干法选 煤 的特 点
试 析 新 型 组 合 洗 选 系 统 在 选 煤 技 术 中 的 效 果
齐恒 （ 煤炭科学研 究总院 唐 山研究院 ， 河北 唐 山 ０ ６ ３ ０ １ ２ ）
摘 要： 提高煤炭质量， 满足用户需要以及尽量减少对环境的污染是洗选煤厂的主要任务。跳汰、 重介、 浮选等传统选煤方法经 研究和 改进 ， 向着大型 、 高效 、 自控化方向发展 。本文介绍了复合式 干法选 煤技术和跳汰选煤技术 、 模块式选煤厂系统技术 。
文 章编 号 ： １ ０ ０ ８— ０ １ ５ ５ （ ２ ０ １ ３ ） Ｏ ７— ０ １ ７ ７— ０ ２
我们 国家的洗选煤工业开始 于上世纪 ５ Ｏ年代 ， 自 从上个世纪 ９ ０ 年代 以来 ， 煤炭工业面临着来 自经济与 环境双重压力 。“ 八五” 期间原煤人选量的增长速度首 次超 过 了原煤 的增 长 速度 ， “ 九五” 和“ 十五” 期 间选 煤 直持续快速增长。到了 ２ ０ ０ ２ 年年底 ， 选煤方法 的构 成比例 为： 重介 质选 煤 为 ３ ６ ． １ ３ ％， 跳 汰 选 煤 为 ３ ８ ． １ ７ ％， 浮选为 １ １ ． １ ６ ％， 其他选煤 为 １ ３ ． １ ４ ％。最近 几年 ， 一些发达国家设立在我国的分支机构在我国承建 了大量的选煤厂 ， 把发达国家的一些先进选煤技术和装 备都引进到了中国， 促进了我国选煤工业和技术的进步， 经过多年 的 自行开 发 以及 消化 引 进 ， 我 们 自行研 制 的设 备 已经 可以满足年 生产 能力 在 ４ ０ ０万 吨以下 。 复合 式干 法选 煤 技术 复合式 干 法 选 煤 技 术 我 们 国家 自 己独 创 的 ， 这 也 是非常适合我们国家国情 的新型 的选煤方法。此选煤 方法不但可 以兼有保护宝贵 的水资源 ， 节约能源 ， 保护 了脆弱的环境 ， 资源 的综合利用 和发展 洁净煤 技术等 各项国家经济技术 的政策 ， 而且还特 别适合我们 国家 现 在各 种大 大 小 小 不 同类 型 的 动 力 煤 炭 企 业 的 需 求 。 这种方法同时也成功地解决了我国的褐煤等易泥化煤 洗选加工 中遇见 的各种难题 ， 为解决 我们 国家煤矸石 等的综合利用 问题 ， 同时也相应提高 了我们 国家原煤 人选率等许多方面做 出了很突出和重要的贡献。
选煤厂复合式干选机的结构及分选原理
选煤厂复合式干选机的结构及分选原理复合式干法选煤是以空气和煤粉作介质，以空气流和机械振动作动力，使物料在床面上松散，并按密度分选的选煤方法。
它具有分选不用水、工艺简单、设备少、生产成本低、能耗少等特点，适用于各种煤炭排矸和干旱缺水地区选煤。
一、复合式干选机的构造复合式干选机由分选床、振动器、风室、机架和吊挂装置组成（图2-17。
分选床（图2-18）由床面、背板、格条和排料挡板构成，用吊挂装置悬挂在机架上。
调节吊挂装置的长短，可以改变床面的纵向和横向坡度。
床面上铺有橡胶筛板，装有格条。
床面分3段（I、Ⅱ、Ⅲ），下装有可控制风量的3个风室，用风管与离心通风机相连。
分选床上方安装铁罩，罩内分两格，顶部开孔，分别与旋风除尘器和袋式除尘器相通。
排料挡板下安装排料槽和3个集料斗，分别排出精煤、中煤和矸石。
两排料槽之间装有调节板，用以改变产品结构和调配产品质量。
分选床背板外侧安装两台激振电动机，使床面产生机械振动。
二、分选原理复合式干选机床面上物料的松散和分层是由机械振动和上升气流的悬浮作用实现的，松散强度随机械振动强度和风速的提高而增加。
物料给在床面上，最下层矿粒直接和振动的床面接触，摩擦力大，得到的惯性力也大。
床面振动产生的惯性力使下层矿粒沿床面排料边向背板方向运动。
由于背板的阻挡，引导物料沿背板向上运动。
而上层物料受背板的推力和重力作用沿表层向排料边下滑，使床层上、下部位矿粒具有方向相反的速度梯度。
在床面格条的引导和不断给入物料的压力下，形成物料边旋转边向什石端推进的螺旋运动。
低密度煤在外围形成大直径螺旋运动，高密度矸石及黄铁矿则在床面与背板夹角中形成小直径螺旋运动，见图2-19。
由于物料床层厚度不同，靠近排料边薄，混入表层的矸石能在接近排料边处迅速落到床面而被输送向背板，只有表层密度最低的轻物料才能越过挡板排出。
在整个分选过程中，由于床面宽度减缩，物料从给料端到矸石端形成直径递减的螺旋运动，每一个循环周期都分离出部分表层较轻的煤，直至最后排出矸石。
复合式干法选煤机结构及其工作原理分析
自身分选 作用 ， 将 传 统的２ ０ ｍｍ内的颗 粒分 选上 限调 整到 １ ０ ０ ｍｍ￣右 。 能够 跨 越如 此大 的分选 区域 ， 最重 要 的作用来 自于风 力作 用。 在 分选 床上 由于煤 炭颗
粒 与风力 的相互 作用 ， 大大 增加 了煤炭 颗粒 的 自身 浮力 ， 从而 在机 床跳动 的过 程中， 物料颗 粒的跳 动作用和 幅度 加大 ， 由此可 以更大限度 的进行物料 分选 。 通 过 自身分 选作用 ， 使 得密度 较大 的矸石 等物料 颗粒 下沉 ， 而密 度较小 的煤 炭颗 粒被 分选 出来 。 这 种 自身分选 作用 ， 有利 于将煤 和矸 石进行 充分 分选 。 ３ ． ３ 离 析作用 及风 力作用 的综合 效应
选煤 厂 ， 复合 式干 法选煤 机在 选煤 工作 中发 挥着 巨大 的作 用 ２复合 式 干法选 煤机 结构 组成 及其 主要 特点
度较 大的矸石 和黄铁矿 。 在通 风 口处 ， 通过风 力的作 用将煤炭 颗粒充分 混合 ， 从
而提 高 了分选 的精度 。
３ ． ２ 煤炭 颗粒 自身 的分选作 用
的物料 层 ， 物料层 由于 物料颗 粒 与密度 的不同 而逐渐 进行分 层 。 当分 选床 面进 行工 作振动 之后 ， 底层 物料在 振动 作用 下逐步 向创 面挡板 前进 ， 到达 挡板之 后
在推 力的作 用下 向运动 ， 挡 板附 近的物料 堆积 变高 ， 并 因此在联 系 的作用 下形 成具有 一定坡度 的。 由于重力作 用 ， 大 颗粒 的物料会 向下滑动 ， 最 终在 物料上 层
点， 我 国 自发研 制 了许 多选煤机 械 ， 其 中， 复 合式千法 选煤机 就是 其中非常 重要 的一 种。 这 种选煤 机械 工艺 简单 ， 投 资较少 ， 最 重要 的是不使 用水 ， 能够 最大 限 度 的保护 环境 ， 因此 ， 非常适 合我 国煤 炭资源 含硫 较高 、 水 资源相对 缺乏 的煤 炭
复合式T法选煤机结构及其工作原理分析
复合式T法选煤机结构及其工作原理分析[摘要]复合式干法选煤机是煤炭生产过程中重要的选煤机械，由于其选煤工艺的复合性，因此较以前的选煤机械无论是选煤效率还是选煤质量都有了很大的提高，因此，研究和分析复合式干法选煤机结构及其工作原理对于选煤工作问题的研究具有重要的意义。
本文主要从选煤机的结构和工作原理两方面展开了讨论，注重分析了复合式干法选煤的工作原理。
从文章的分析也看以看出，复合式干法选煤机是对原有选煤机的继承和改进，注重提高了选煤机的选煤效率和选煤质量。
[关键词]复合式干法选煤机，结构组成，工作原理，煤炭生产中图分类号：td327.3 文献标识码：a 文章编号：1009-914x （2013）11-0244-011 引言选煤机是煤矿生产过程中重要的机械设备，对于煤矿高质量生产具有重要的意义。
特别是对于我国这样的产煤大国而言，高效、优质的选煤机在煤矿生产过程中显得尤为重要。
为了给予煤矿生产足够的保障，针对我国煤炭的主要特点，我国自发研制了许多选煤机械，其中，复合式干法选煤机就是其中非常重要的一种。
这种选煤机械工艺简单，投资较少，最重要的是不使用水，能够最大限度的保护环境，因此，非常适合我国煤炭资源含硫较高、水资源相对缺乏的煤炭生产现状，因此广泛的应用于我国煤矿选煤中。
从2000年开始，复合式干法选煤机就被广泛的应用于煤矿选煤工作中，到现在已经有超过一千多座复合式干法选煤厂，复合式干法选煤机在选煤工作中发挥着巨大的作用。
2 复合式干法选煤机结构组成及其主要特点复合式干法选煤机在设计时充分考虑煤炭颗粒密度作用，利用自生介质颗粒内部大小以及密度不同，通过空气浮力作用，并借助机械的自我振动，从而达到煤炭颗粒的选择，并且，在结构的设计过程中充分利用床层中颗粒相互作用而产生的浮力。
按照这种选煤的思路，分别设计了相应的选床形状、振动筛振动形式等，并且配合供风除尘等工艺，设计得到了复合式干法选煤机。
其结构组成如图1所示。
唐山市人民政府关于表彰2011年度唐山市技术改造和技术创新奖的决定
唐山市人民政府关于表彰2011年度唐山市技术改造和技术创新奖的决定文章属性•【制定机关】唐山市人民政府•【公布日期】2012.07.30•【字号】唐政函〔2012〕102号•【施行日期】2012.07.30•【效力等级】地方规范性文件•【时效性】现行有效•【主题分类】科技奖励正文唐山市人民政府关于表彰2011年度唐山市技术改造和技术创新奖的决定唐政函〔2012〕102号各县（市）、区人民政府，各开发区（管理区）管委会，市政府有关部门，市直有关单位，有关企业：2011年，全市工业系统认真贯彻市委、市政府技术改造和技术创新各项决策部署，围绕科学发展、争先进位目标，坚持把技术改造和技术创新作为调结构、转方式、促发展的重要抓手，积极利用高新技术和先进适用技术改造提升传统产业，大力推进企业技术创新和新产品研发，谋划实施了一大批技术水平高、经济效益显著的技术改造和技术创新项目。
在工作推进中，涌现出一大批开拓创新、真抓实干、甘于奉献的先进单位、先进企业和先进个人，为全市工业经济持续健康快速发展做出了突出贡献。
为总结经验，表彰先进，推动我市工业技术改造和技术创新工作再上新台阶，市政府决定：对《和谐型CRH380BL型动车组》等53个优秀项目，唐山三友集团有限公司等12家先进企业，迁安市人民政府等12家先进单位，孙建辉等74名先进工作者，董占武等48名先进个人予以表彰。
希望受到表彰的单位和个人珍惜荣誉、再接再厉、扎实工作、再创佳绩。
全市工业企业及广大技改、科技工作者要以受表彰单位和个人为榜样，紧密围绕科学发展主题和加快转变经济发展方式主线，制定新举措、创出新业绩，真抓实干，开拓进取，推进全市经济社会又好又快发展，为唐山走在全省改革发展前面做出新的更大贡献。
附件：1.2011年度唐山市技术改造和技术创新优秀项目2.2011年度唐山市技术改造和技术创新先进企业3.2011年度唐山市技术改造工作先进单位4.2011年度唐山市技术改造和技术创新先进工作者5.2011年度唐山市企业技术改造和技术创新先进个人唐山市人民政府办公厅2012年7月30日2011年度唐山市技术改造和技术创新先进企业技术改造先进企业：唐山三友集团有限公司唐山盾石机械制造有限责任公司华电曹妃甸重工装备有限公司唐山国丰钢铁有限公司唐山兴邦管道工程设备有限公司河北唐山法立德清真食品有限公司技术创新先进企业：唐山中润煤化工有限公司唐山海森电子有限公司唐山信德锅炉集团有限公司河北华通线缆集团有限公司唐山汇中仪表股份有限公司唐山北极熊建材有限公司2011年度唐山市技术改造工作先进单位迁安市人民政府玉田县人民政府丰南区人民政府丰润区人民政府滦县人民政府滦南县人民政府唐山市工业和信息化局唐山市财政局唐山市统计局唐山市环境保护局唐山市国土资源局唐山市城乡规划局2011年度唐山市技术改造和技术创新先进工作者孙建辉宋辉杨伟红徐江赵剑 XXX 王福斌成国民王晓慧苗海川王斌董会平张万军贾爱民王杰张卫军徐树成董向东雷晓辉徐晓静马军艾顺丰胡彦王向华魏春艳郭彦青艾有田王利武王凤艳刘宝卫江宝永任建军王艳华刘秀艳曹建军郭劲华郑金玉陈焕发张晖孟德振刘刚张国峰张祖光盛新丰张永生王金俊张军崔迎建王瑞凤赵铁政杜艳玲董彪刘春波车宏伟赵欣欣张海波张向群陈宝利王书岩刘爱军贾秀敏马东辉刘继刚李玉梅张洪山孙利杰张占峰孟德增刘雪松宋彩霞高源山崔凯王利华张振国2011年度唐山市企业技术改造和技术创新先进个人董占武崔凤禄周宝生孙胜王新东杨静波曹悦霞李雨森兰广鸿张丽荣乔秀华陈新卫苏伟赵广坡班劲明田伟杨广春孙大庆程伟杨晖卢少宝李宝来孙建军王建新张力新李松奕林少田张士慧刘士奇倪爱文曹继温李淑香吴振张顺伟田建全赵孟冬白仲颖李连辉王永良孔令银马宗瑜孙世杰胥明旺李富俊卞忠永邱荣来马琨然胡占军。
重力分选方法的发展历程和趋势
重力分选方法的发展历程和趋势葛银光胡庆摘要：对重力选煤的过去、现在的各种分选方法进行了理论叙述，并介绍了各分选方法所对应设备的工作原理及研究进展，总结了未来重力分选方法的发展方向。
关键字：重力选煤；分选方法；工作原理Abstract: Theory narration about a great variety gravity concentration methods of past and now.Also,introduction regarding to working principle and research progress of devices corresponding to these methods.Making a summary about the future development direction of gravity concentration methods.0 重力分选概述不同粒度和密度的矿粒组成的物料，在分选介质中如水、空气、重液、悬浮液、空气重介质中，形成不同的运动状态，重力选矿就是根据矿粒间由于密度的差异，在运动介质中所受重力、流体动力和其他机械力的不同来实现分选的过程。
根据介质运动形式和作业目的不同，重力分选可分为以下几种工艺方法：水力分级、跳汰选矿、摇床选矿、溜槽选矿、重介质选矿和洗矿，其中分级和洗矿是按密度分离的作业，其他则属于按密度分选的作业。
1 重力分选方法的过去及对应设备的发展重力分选是一种应用最早的选矿方法，它的发展历史悠久。
很早以前，古代人们就开始用兽皮淘析自然砂金（或天然矿物），后来又用木制的溜槽进行分选。
随着工业生产的发展需要，重选技术也日趋完善。
1.1 跳汰选矿1.1.1 跳汰选矿理论在选煤领域，跳汰选矿是主要的选矿方法，是利用不同密度颗粒的沉降速度差别，对位于水流中固定筛板上的颗粒层，给以上升和下降的交变水流，使颗粒在筛板上按不同密度进行分层的技术。
FGX-48A型复合式干法选煤设备在韩家村选煤厂的应用
机 回收旋 风 除 尘 器 回收 的煤 粉 ， 转 载后 落 入 ５ ６ 经 ０ 胶 带 机 ； 布 袋 除 尘 器 下 增 加 ３ ９胶 带 机 回 收 布 袋 在 ０ 除 尘 器 回 收 的 煤 粉 ， 转 载 后 落 入 ５ ６胶 带 机 。 经 ０ 由于 生产 量 以及 生产 过程 中出现 的 问题 影响 ，
变 ， 加 开采过程 中不 可避免 的水分进 入毛煤 中 ， 外 入 厂 原 煤 质 量 有 时 变 化 较 大 ， 料 组 成 变 化 快 ， 容 易 入 不
图 １ 风 选 系统 工 艺 流程
控 制 ， 别 是 过 断 层 或 是 转 换 工 作 面 时 ， 煤 的 含 矸 特 原 石 量增大 ， 石 经破碎 机破碎后 细粒进 入混煤 中 ， 矸 直 接 影 响 了 混 煤 的质 量 ， 加 水 分 变 化 ， 而 影 响分 选 外 从
ＦＸ ４ Ｇ －８ Ａ型复 干法 煤 备 韩家 煤 的 用 合式 选 设 在 村选 厂 ’ 应
薛林 伟 ， 树 强 靳
（ 华 神 东 煤 炭 集 团洗 选 加 工 中 心 ， 西 神 木 ７９ １ ） 神 陕 １ ３ ５ 摘 要 ： 章 介 绍 了 复 合 式 于 法 选 煤 设 备 在 神 华 神 东 煤 炭 集 团 韩 家 村 选 煤 厂 应 用 情 况 ， 时 结 合 经 文 同
煤 矿 煤 炭 洗 选 装 车 的 配 套 项 目 。该 厂设 计 集 煤 炭 洗 选 装 车 双 重 功 能 ， 煤 工 艺 为水 洗 一 千 选 联 合 工 艺 ， 选 块 煤 洗 选 设 备 为 重 介 质 浅 槽 分 选 机 ， 煤 洗 选 设 备 混 为Ｆ ＧＸ一 ４ Ａ 型 复 合 式 干 法 选 煤 机 。其 中 风 选 车 问 ８ 入 选 能 力 可 达 ７ ０万 ｔ 年 ， 用 ３ 台 Ｆ ０ ／ 应 ＧＸ一 ４ Ａ 型 复 ８
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
干法选煤机
详细说明:
一、用途
干法选煤机又称为干法分选机或风选机，其作用是将煤、矸石及其结合物（中煤）在风流和机械振动的作用下按密度分开。
FX系列干法选煤机用于易选和中等可选性煤炭的降灰、脱硫；动力排矸；不粘煤、褐煤等易泥化原煤的分选；劣质煤（包括矸石）、脏杂煤排矸、提质；高寒、干旱、缺水地区的煤炭分选加工。
可出二种、三种或多种产品。
该机既可用于新建厂的工艺流程中，也可用于老厂改造时采用。
二、结构及原理
干法选煤机的主要工作机构是箱体，整个分选过程在箱体的床面上进行。
箱体借助于支承装在转动架上，并从传动机械装置的曲轴连杆获得往复运动，箱体的振动频率通过可控硅频率转换器调整。
选煤机下装有风管，用以产生上升气流。
原料煤经给料溜槽给到箱体的床面上，在箱体摇动造成的强力振动和上升气流的作用下，煤层松散并按密度分层，获得精煤、矸石和中煤产品（中煤也可循环再选）。
最轻的煤集中在上层，中煤在中层，矸石则在床层最底层。
床层在床面上的运动由箱体振动特性的其倾角来确定。
床面的床层厚度由其端部挡板来调节。
透筛物用闸门从风管中排卸。
三、技术参数
规格型号FX-6FX-12
风选工作面积 6 m²12 m²床面宽度 1.4 m 2 m
床面区段 3 个 4 个
处理量40-70 t/h100-150 t/h
入料粒度0-50 mm0-80 mm
入料外水<9%<9%
分选效率约95%约95%
冲程20 mm20 mm
床面振动频率300-400次/分钟300-400次/分钟床面振动振幅20 mm20 mm
振动电机功率11 kw22 kw
长×宽×高(mm)7443×2793×71638160×4030×9315主体设备重量13306 kg24610 kg。
