关于组建好山区VHF无线通信网的探讨概要

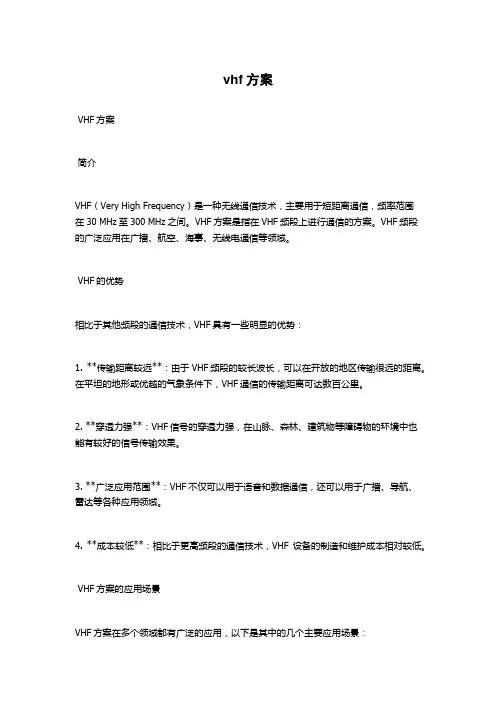

vhf方案
vhf方案VHF方案简介VHF（Very High Frequency）是一种无线通信技术，主要用于短距离通信，频率范围在30 MHz至300 MHz之间。
VHF方案是指在VHF频段上进行通信的方案。
VHF频段的广泛应用在广播、航空、海事、无线电通信等领域。
VHF的优势相比于其他频段的通信技术，VHF具有一些明显的优势：1. **传输距离较远**：由于VHF频段的较长波长，可以在开放的地区传输很远的距离。
在平坦的地形或优越的气象条件下，VHF通信的传输距离可达数百公里。
2. **穿透力强**：VHF信号的穿透力强，在山脉、森林、建筑物等障碍物的环境中也能有较好的信号传输效果。
3. **广泛应用范围**：VHF不仅可以用于语音和数据通信，还可以用于广播、导航、雷达等各种应用领域。
4. **成本较低**：相比于更高频段的通信技术，VHF设备的制造和维护成本相对较低。
VHF方案的应用场景VHF方案在多个领域都有广泛的应用，以下是其中的几个主要应用场景：1. 无线电通信无线电通信是VHF技术的主要应用之一。
在航海、海事、救援等领域，VHF无线电通信被广泛用于船舶之间、飞机与空中交通管制之间以及与岸基电台之间的通信。
VHF频段上的无线电通信设备通常包括手持对讲机、固定台和船载台等，并且这些设备的通信范围可以根据使用环境和需要进行调节。
2. 广播VHF频段也是广播电台的传输频段之一。
在VHF广播中，经常用于传输音频内容，如音乐、新闻、体育节目等。
VHF广播可以覆盖较大范围的地区，而且在接收设备方面也相对较便宜和易于使用。
3. 航空通信VHF广泛用于航空通信，在飞机和地面航空交通管制之间提供语音通信。
航空通信中的VHF设备通常安装在飞机上，并连接到驾驶舱的通信设备中。
VHF在航空通信中具有较好的传输性能，有助于确保飞行安全和顺畅。
4. 无线电导航VHF频段也被用于无线电导航，如VOR（VHF Omnidirectional Range）导航系统。
浅谈数字甚高频(VHF)无线电话通信系统
浅谈数字甚高频（VHF）无线电话通信系统数字甚高频（VHF）无线电话通信系统是一种广泛应用于航空、海上和陆地通信领域的无线电通信技术。
它具有信号传输稳定、覆盖范围广、抗干扰性强等优点，被广泛应用于航空航海领域以及公共安全通信系统中。
本文将从数字甚高频（VHF）无线电话通信系统的原理、应用领域、发展趋势等方面进行深入浅出的介绍。
数字甚高频（VHF）无线电话通信系统主要是通过VHF频段进行信号传输，VHF频段的频率范围为30MHz至300MHz，是电波频率范围中的一个重要区段。
VHF频段的信号传输具有传输稳定、无线覆盖范围广、抗干扰能力强等特点，因此被广泛应用于航空、海上和陆地无线通信领域。
VHF无线电话通信系统的原理是利用VHF频段进行信号传输，通过发送端将语音信号转换为无线电信号并发送出去，接收端接收无线电信号并将其转换为语音信号进行播放。
系统中还会涉及到频率调制、解调、信道编码、解码等技术，以确保通信信号的传输质量和稳定性。
1. 航空领域在航空领域，数字甚高频（VHF）无线电话通信系统被广泛应用于飞行员与地面空管人员之间的语音通信。
无线电话通信系统通过VHF频段进行信号传输，可以实现飞行员与地面指挥员的实时语音通信，保障了航空安全和飞行操作的顺利进行。
2. 海上领域3. 公共安全通信系统1. 技术升级随着无线通信技术的不断发展，数字甚高频（VHF）无线电话通信系统也将不断进行技术升级，以满足通信需求的不断变化。
未来VHF无线电话通信系统可能会引入更先进的信号处理技术、频谱利用技术、通信安全技术等，以提升系统的通信质量和可靠性。
2. 关键部件更新3. 应用拓展未来数字甚高频（VHF）无线电话通信系统可能会在更多的领域得到应用，如智能交通系统、工业自动化系统、边境巡逻系统等。
随着通信需求的不断增加，VHF无线电话通信系统可能会在更多的领域发挥重要作用。
浅谈数字甚高频(VHF)无线电话通信系统
浅谈数字甚高频（VHF）无线电话通信系统
数字甚高频（VHF）无线电话通信系统是一种利用电磁波传输声音信息的通信技术。
VHF 无线电话通信系统在无线通信领域有着广泛的应用，包括公共安全、军事通信、民航等领域。
VHF无线电话通信系统的特点之一是工作频段在30-300MHz，相比于超高频（UHF）通
信系统更适合传输远距离的声音信息。
VHF频段的电磁波传播能力强，能够穿透建筑物、
树木等障碍物，具有较好的传播性能，因此被广泛应用于军事通信领域。
VHF无线电话通信系统的信号稳定可靠，抗干扰能力较强。
VHF频段的电磁波受到的干扰较少，可以保证通信的质量和可靠性。
而且VHF通信设备一般都采用数字信号处理技术，具有抗干扰、抗干扰等特点，可以提高通信的可靠性和保密性。
VHF无线电话通信系统的设备成本相对较低。
由于VHF频段的技术相对成熟，设备的
生产成本相对较低，所以VHF通信设备价格相对较低。
这使得VHF通信成为一种经济适用
的通信方式，在一些对通信要求不是特别高的领域得到了广泛应用，并且易于普及。
VHF无线电话通信系统也存在一些局限性。
由于VHF频段的带宽较窄，传输数据的速
率有限，这限制了VHF通信系统在数据传输方面的应用。
而且由于频谱资源有限，VHF频
段的可用频点也受到一定的限制，所以在密集使用的区域可能会有频点争夺和频率干扰的
问题。
浅谈数字甚高频(VHF)无线电话通信系统
浅谈数字甚高频（VHF）无线电话通信系统数字甚高频（VHF）无线电话通信系统是一种广泛应用于公共安全、交通运输等领域的无线通信系统。
本文将对数字VHF无线电话通信系统进行浅谈。
VHF无线电话通信系统是一种基于数字技术的通信系统，主要由基站和手持台两个部分组成。
基站负责接收和发送无线信号，通过天线将信号发送给附近的手持台；而手持台则负责接收和发送信号，并通过附近的基站进行通信。
这种系统可以提供宽广的通信覆盖范围和可靠的通信质量。
1. 宽广的覆盖范围：VHF频段的无线信号具有较强的穿透力和传播能力，可以在城市、山区、森林等复杂环境下实现远距离通信。
数字VHF无线电话通信系统非常适用于需要在广阔区域内进行通信的场合。
2. 高质量的通信声音：数字VHF无线电话通信系统采用了数字化的语音编解码算法，可以提供高质量的通信声音。
无论是在室内还是室外环境中，用户都可以清晰地听到对方的声音，确保通信信息的准确传递。
3. 多功能的通信服务：数字VHF无线电话通信系统不仅可以提供语音通信服务，还可以支持短信、数据传输等其他通信方式。
用户可以通过手持台发送和接收短信，实现快速、便捷的文字交流。
4. 安全可靠的通信链路：数字VHF无线电话通信系统采用了数字加密技术，可以对通信内容进行加密，确保通信信息的安全性。
系统还可以提供呼叫优先级、呼叫分组等功能，满足不同用户对通信服务的需求。
5. 灵活的网络扩展：数字VHF无线电话通信系统可以通过建立多个基站实现网络扩展，支持数百个用户同时进行通信。
而且，系统还可以与其他通信系统（如GSM、CDMA等）进行互联，实现不同通信系统之间的无缝切换。
数字VHF无线电话通信系统是一种应用广泛、性能优越的无线通信系统。
它具有宽广的通信覆盖范围、高质量的通信声音、多功能的通信服务、安全可靠的通信链路以及灵活的网络扩展等特点。
这些特点使得数字VHF无线电话通信系统成为公共安全、交通运输等领域中不可或缺的通信工具。
VHFUHF无线电监测设施建设规范和技术要求
VHF/UHF无线电监测设施建设规范和技术要求（试行）
1 总则 1.1.1 为规范全国无线电监测设施的规划、建设和使用，加强无线电监测设施工程决策和项目建设的科学管理，建立统一的无线电监测体系，根据国际电联的《频谱监测手册》和ITU－R的有关建议书，结合我国的实际情况，特制定《VHF/UHF无线电监测设施建设规范及技术要求》（以下简称“规范”）。 1.1.2 全国无线电监测设施包括VHF/UHF无线电监测网、短波无线电监测网、卫星无线电监测网，其中短波、卫星无线电监测网建设以及机载、船载监测站的规范另行制定。 1.1.3 本规范是VHF/UHF无线电监测设施建设的技术依据,适用于无线电监测设施总体规划、方案设计和工程实施。无线电监测设施的改建、扩建工程须参照本规范执行。 1.1.4 无线电监测设施的建设，除应符合本规范外，还应符合相关的国家标准、行业标准和国家的有关规定。 1.1.5 在特殊情况下执行本规范中条款有困难时，实施单位应充分论述理由，附上相应领域内专家的评审意见，并提供处理建议书报主管部门批准。 2 术语 2.1.1 无线电监测 Radio Monitoring Station 对无线电信号进行搜索、测量、分析、识别，以及对无线电波发射源测向和定位，以获取其技术参数、功能、类别、位置和用途。 2.1.2 无线电监测站 Radio Monitoring 执行无线电监测任务的技术设备及附属设施，分为一、二、三级。 2.1.3 固定监测站 Fixed Monitoring Station 设置在固定地点实施监测的无线电监测站。 2.1.4 移动监测站 Mobile Monitoring Station 设置在运载工具中，可在移动状态下实施监测的无线电监测站。 2.1.5 可搬移监测系统 Movable Monitoring System 可在不同地点临时设置、实施监测的无线电监测系统 2.1.6 便携式监测设备 Portable Monitoring Equipment 可方便携带、手持的无线电监测设备 2.1.7 无线电监测指挥控制中心 Radio Monitoring Command Control Center 具有联合无线电测向交会、监听和指挥调度功能的控制中心。 2.1.8 A级无线电监测网 Radio Monitoring Network of Class A 由一个指挥控制中心、至少三个一级无线电监测站（其中必须包括一个固定监测站）、一个无线电检测实验室以及相关附属设施组成，承担相应的无线电监测和设备检测工作。根据区域内无线电台站数量、覆盖区域面积和特定任务的需要，可另设置二级无线电监测站和三级无线电监测站。 2.1.9 B级无线电监测网 Radio Monitoring Network of Class B 由一个指挥控制中心、至少三个二级无线电监测站（其中必须包括一个固定监测站）、一个无线电检测实验室以及相关附属设施组成，承担相应的无线电监测和设备检测工作。根据区域内无线电台站数量、覆盖区域面积和特定任务的需要，可设置一个一级无线电监测站，以及若干三级无线电监测站。 2.1.10 C级无线电监测网 Radio Monitoring Network of Class C 由一个指挥控制中心、一至两个二级无线电监测站（其中必须包括一个固定监测站），一个无线电
浅谈数字甚高频(VHF)无线电话通信系统
浅谈数字甚高频（VHF）无线电话通信系统
数字甚高频（VHF）无线电话通信系统是指在VHF频段（30-300 MHz）上运作的一种无线通信系统，其中主要采用数字信号传输技术。
它广泛应用于公共安全、交通运输、海事、能源、军事等领域。
数字甚高频（VHF）无线电话通信系统以数字信号传输技术为主要特点，它采用的是数字调制技术，从而提高了信号传输效率和通信质量。
数字甚高频（VHF）无线电话通信系统像传统的VHF通信系统一样使用天线和收发器来传输信号，但是它传输的是数字信号，可
以在海上和陆地上进行通信。
数字甚高频（VHF）无线电话通信系统具有抗干扰性强、抗干扰能力强、通信可靠性高等特点，经常被用于公共安全、交通运输、海事、能源、军事等
领域。
数字甚高频（VHF）无线电话通信系统在公共安全领域中得到了广泛的应用。
公共安全领域需要一种紧急通讯系统，以便消防人员、警察、医务人员和其他营救人员迅速地协调
救援行动。
数字甚高频（VHF）无线电话通信系统通过其高度的通信质量和大范围的覆盖面积，成为了一种首选的通信手段。
消防人员、警察和其他营救人员可以在通讯不畅的地方
进行通信，从而进行更加高效的协调和营救。
总之，数字甚高频（VHF）无线电话通信系统通过数字信号传输技术来提高信号传输效率和通信质量，具有广泛的应用前景。
它在公共安全、交通运输、海事、能源、军事等领
域的应用将更加广泛，为我们的生活和生产提供了便利和保障。
浅谈数字甚高频(VHF)无线电话通信系统
浅谈数字甚高频（VHF）无线电话通信系统数字甚高频（VHF）无线电话通信系统是一种广泛应用于公共安全、交通运输、野外探险等领域的无线通信技术。
它利用了VHF频段的无线电波进行信号传输，具有信号稳定、传输距离远的优点。
数字VHF无线电话通信系统是基于数字信号处理技术的一种通信系统。
数字信号处理技术能够将语音信号转换为数字信号，并对数字信号进行编码、解码、调制、解调等处理，从而实现高质量、高可靠性的通信。
数字信号处理技术还能提供更多的通信功能，如数据传输、位置定位等。
数字VHF无线电话通信系统的主要特点之一是信号稳定。
VHF频段的无线电波穿透能力强，能够在复杂的环境中保持较好的信号质量。
而数字信号处理技术能够减少信号干扰、抑制杂音，进一步提高信号质量。
数字VHF无线电话通信系统能够在各种恶劣的环境中保持稳定的通信质量，确保通信的可靠性。
另一个重要的特点是传输距离远。
VHF频段的无线电波具有较长的传输距离，能够覆盖大面积的通信范围。
数字信号处理技术能够进一步提高信号的覆盖范围，使得数字VHF无线电话通信系统能够在更大的范围内进行通信。
这对于需要在广大区域内进行通信的应用场景非常重要，比如野外探险、交通运输等。
数字VHF无线电话通信系统还具有多种通信功能。
数字信号处理技术能够实现数据传输，使得系统可以传输文字、图片、文件等数据信息。
数字信号处理技术还能够实现位置定位功能，通过GPS等技术可以实时获取通信方的位置信息。
这些功能能够满足不同应用场景下的通信需求，提高系统的实用性和适应性。
数字VHF无线电话通信系统也存在一些问题。
由于VHF频段的无线电波传播方式是地面传播，其传输距离受到地形、建筑物等因素的限制。
在山区、建筑物密集的城市等环境中，系统的传输距离会有所限制。
数字VHF无线电话通信系统的设备成本较高，对于一些预算有限的应用场景来说，可能无法承担得起。
浅谈数字甚高频(VHF)无线电话通信系统
浅谈数字甚高频（VHF）无线电话通信系统数字甚高频（VHF）无线电话通信系统（Digital Very High Frequency, VHF）是一种利用甚高频段频谱进行无线通信的系统。
它在通信中扮演着重要的角色，不仅在民用领域中被广泛应用，也在军事和应急救援等领域发挥重要作用。
本文将对数字甚高频无线电话通信系统进行浅谈。
数字甚高频无线电话通信系统采用数字化技术进行通信，相比于模拟通信系统，具有更高的通信质量和安全性。
数字化通信技术可以提供更高的语音质量，减少噪音和干扰对通信质量的影响。
这对于在复杂环境中进行通信非常重要，可以保证通信的清晰和可理解性。
数字化通信技术还可以提供更高的通信安全性。
数字通信可以通过加密等技术手段确保通信内容的保密性，防止信息被窃听和篡改。
这对于一些重要的军事通信和保密通信非常重要。
数字甚高频无线电话通信系统在民用领域中也有广泛的应用。
它被广泛应用于交通运输行业，用于车辆之间的通信和车辆与基站之间的通信。
通过数字化通信技术，可以有效地进行车辆调度和监控，提高运输效率和安全性。
数字甚高频无线电话通信系统还在航空领域、警务通信和应急通信等领域中得到了广泛的应用。
在军事领域中，数字甚高频无线电话通信系统常被用于战场联网和指挥控制。
通过数字化通信技术，可以实现多通道通信和高速数据传输，提高指挥员对战场情况的了解和决策效率。
数字化通信系统还可以与其他军事设备集成，形成一个复杂的战术通信网络，提供更高的战场信息化能力。
数字甚高频无线电话通信系统还在应急救援等领域中发挥着重要作用。
在自然灾害和紧急情况下，传统的通信设施通常会受到损坏或中断，这时数字甚高频无线电话通信系统可以提供一种可靠的备用通信方式。
应急救援人员可以利用数字甚高频无线电话通信系统进行通信，实现救援指挥和协调工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于组建好山区VHF无线通信网的探讨
摘要：组建vhf通信网单靠理论计算确定中转站址的选点、天线高度及覆盖半径、电台功率的配置、天线增益与方向性的选择、接收场强与信噪比等技术要素，是较难实现组网要求的。
建网时，则需通过大量测试试验，反复调查研究确定良好的方案，才能布好网路.
关键词：vhf通信网防干扰防雷
在山区，组建vhf通信网单靠理论计算确定中转站址的选点、天线高度及覆盖半径、电台功率的配置、天线增益与方向性的选择、接收场强与信噪比等技术要素，是较难实现组网要求的。
建网时，则需通过大量测试试验，反复调查研究确定良好的方案，才能布好网路。
1 中转站址和天线架设点的选择
山区中转站址与各基站的天线架设点应根据逐次逐点收测比较确定。
地形复杂，确定站址与天线架设点是一项艰辛、细致的工作。
选址测试前，应根据较详细的网络分布地形图，按通信网络的规划确定可行的方案，进行初步选点。
为了使vhf电波得到近似自由空间的传播整个通信网能有较好的畅通率，选择合适的高山自动中转站非常关键。
一般来讲，选择站址要保证各基站的信道无高山阻挡，阻挡物低于中转站的高度。
同时综合考虑几个基地信道的好坏，最后确定二、三个可行性较优的高山作为中转站址进行测试比较，最后确定较合适的站址。
山区空间任何一点的电波差不多有很大变化，忽强忽弱，山区地形越复杂，这种现象越严重。
在我局组网过程中，有几次发现在一个小范围内，仅相差一步之遥，通信信噪比相差了1～2个等级。
如果天线处于电波弱区，即使提高天线高度，效果也不会明显改善。
有时天线搬移原处2～3m，架设后双方信号立刻变好，信号等级从2～3级提高到4～5级。
因此，中转站和各基站的天线架设位置必须优化选择，要经过多次测试后确定。
测试选点时，一般以场强计为准。
如条件不许可，亦可采用手持vhf机跟踪信号，寻找最佳的天线架设点，既快又准。
因vhf为米波段，其电波传播不仅受地形、地物影响，而且与时间、季节、气候等因素有关。
山区电波多径反射或超视距的传播，信号时强时弱，一般在夜晚和早晨传播得好，在中午和傍晚前较差。
冬季中午传播最差，夏季衰落最大，所以收测点不能根据短时间测量结果就草率确定。
实地收测选择在一、二月份最佳，这时期中午信号场强相对较弱，如果在这段时间内信号场强可用，那么在一般情况下，其它时间以此收测地点为天线架设点，接收质量是不会有问题的。
因而要想在山区建好一般理想的甚高频无线通信网，至少需要收测或试用一年。
2 山区组网注意事项
除了选好站址和天线架设位置外，建好高质量的vhf通信网，还必须综合设计，认真解决通信网工作频率的分配，电台功率配置，天线高度和相互间的
布局，天线架设场建设、电台与电台及网与网之间干扰问题。
山区vhf无线通信组网，为了扩大覆盖面积，延长通信距离，保证通信稳定有利于收发，除了设置高山自动中转外还必须在天线结构、增益、设备功率的技术方面认真加以考虑与改进。
选择机型功率要适当，接收灵敏度要高，且
可靠稳定；天线要求增益高、耐用耐蚀、抗风力强、能压缩无用方向的功率，提高有用覆盖功率。
一般各基站采用五单元以上的八木定向天线。
中转站天线要根据有效的通信覆盖面积和收测情况选择半功率角满足要求且增益高的天线。
我局vhf无线通信网的中转站通过多次多点收测比较，确定地点在九江泡的错草顶子山。
以它为中转站，对全市的有效通信覆盖面积为180度，所以选择高增益全向天线，配上低耗的高频电缆，那样效果更好。
若按最大通信距离公式d=4.12( + )km计算，都在视距通信范转内，但受地形的影响，电波不再是空间波，有几个站都处于电波辐射的弱区，如只采用高增益的天线是不够的。
提高通信等级，采取的另一有效措施是配置较大发射功率的电台，特别是中转站的机器更是如此。
目前国产机的功率普遍较小，在25w以下，进口或进口组机功率大于25w，甚至达到50w。
为此我局中转站选用日产tkr720及电波较弱的基站台采用日产pcv150型高频电台。
3 防止各种干扰应注意的事项
天线的合理布局与安装，频率的分配也是提高传输信道质量的关键问题。
在vhf通信组网中，如果没有顾及与处理好这些问题，往往会因互调干扰、交调干扰、邻频干扰其它原因使通网不能高质量可靠地沟通，无法完成通信任务。
中转站要减少互调干扰，必须采用更好线性指标的射频输出级，接收机的射频互调抗拒比优于70db的vhf无线电台，要求发射机、馈线、天线之间良好匹配，以免信号反射，从而使机间耦合损耗减小。
为了减小馈线间耦合，选用
硬质被覆层的同轴电缆做馈电线，并且避免多根馈线相互靠近平行敷设。
消除干扰，提高通信网的传输质量，是组网工程的主要技术要求。
高山自动中转站的vhf无线电中转机是通信网的心脏，如果没有采取一定的保护措施，防止干扰引起自激，造成机器长时间发射，可能导致烧毁发射功放管，将使整个通信网络联络中断。
防止机器过热应选用防止长时间发射的自动中转器。
天线是信号的进出口，天线与电缆接头处，如保护不佳，没有防水防锈措施，不仅会因锈馈氧化引起非线性互调干扰，增大谐波的影响，还很容易引起自激，增大损耗，天线和端机阻抗不匹配，增加信号传输损耗，降低通信距离和信号质量。
如果雨天从此处渗入高频机里，不仅影响通信效果，甚至造成机器损坏。
所以保持天线接触良好，防止接头锈馈，采取防水防锈措施，是通信畅通的保障之一。
防水可用环氧树脂、防水胶、高频等粘合剂在接头处涂封，
并加强维护定时进行检查。
4 有关防雷的注意事项
选择站址和天线架设位置应尽量避开落雷点，以减少天线、vhf无线电台和其它设备遭受雷击的可能性。
合理装设避雷设施，以保证通信网工作正常。
由于vhf无线电台及其它设备都由半导体器件组成，承受过压能力非常低，而山区高山上的雷击活动要比平原激烈，一旦击中，就可能引起较复杂的故障。
雷击时，雷电冲击波主要由天线和电源线引入，防雷要有针对性采取措施。
总之在山区建设vhf通信网，选择中转站址和机器设备的选型及架设天线
应从多方面加以考虑，但必须重视组网工程技术研究。
要防止盲目地组建，保
证通信信道质量在使用中日趋完善，提供可靠稳定的通信服务。
