截止阀的结构及检修工艺分解
各种阀门结构及检修工艺
汇报人：
目录
CONTENTS
单击输入目录标题
阀门结构
检修工艺
添加章节标题
阀门结构
截止阀结构
截止阀工作原理：解释截止阀的工作原理及流程
截止阀检修工艺：介绍截止阀的检修流程、方法及注意事项
截止阀概述：介绍截止阀的定义、特点及用途
截止阀结构组成：详细描述截止阀的各个部件及其作用
阀门安装固定：将阀门与管道连接牢固，确保密封性良好，无泄漏现象
阀门调试与试运行：对安装好的阀门进行调试和试运行，确保其正常工作
THANK YOU
汇报人：
添加标题
添加标题
准备工作：确保工作区域安全，准备好所需工具和设备。
拆卸螺栓：使用合适的工具拆卸阀门上的螺栓和螺母。
检查零件：检查拆卸下来的零件是否有损坏或磨损，如有需要更换。
组装和测试：按照正确的顺序组装阀门，并进行测试以确保其正常工作。
关闭阀门：将阀门关闭，并确认其处于完全关闭状态。
拆卸Байду номын сангаас体：按照正确的顺序拆卸阀体，并注意保护好阀门的密封件。
清洗和润滑：清洗拆卸下来的零件，并涂抹适量的润滑剂。
阀门清洗工艺
清洗前的准备工作：检查阀门结构，确定清洗方法和清洗剂
清洗过程：使用清洗剂对阀门进行清洗，注意清洗剂的选择和使用方法
清洗后的检查：检查阀门是否清洗干净，如有需要可进行再次清洗
清洗后的保养：对清洗后的阀门进行保养，延长阀门使用寿命
阀门检查工艺
更换损坏部件：更换磨损严重的部件，保证阀门性能
重新组装：按照正确顺序重新组装阀门
调试测试：进行调试测试，确保阀门正常工作
阀门安装工艺
阀门安装位置确定：根据管道走向、工艺流程确定阀门安装位置，确保阀门能够正常启闭
截止阀的结构及检修工艺
截止阀的结构及检修工艺截止阀是一种常用的阀门，用于控制管道中流体的流动。
它主要由阀体、阀盖、阀杆和阀瓣等部件组成。
下面将详细介绍截止阀的结构及检修工艺。
一、截止阀的结构1.阀体：截止阀的阀体一般采用铸铁、钢材或不锈钢等材料制造。
阀体内部有一个中空的通道，用于流体通过。
2.阀盖：阀盖是固定在阀体上的部件，通常采用铸铁、铸钢或不锈钢等材料制造。
阀盖上有一个与阀体通道对应的孔，用于与阀体上的阀杆连接。
3.阀杆：阀杆是连接阀盖和阀瓣的部件，通常采用不锈钢材料制造。
阀杆的上端与阀盖连接，下端与阀瓣连接。
4.阀瓣：阀瓣是截止阀的关键部件，它可以随着阀杆的升降而打开或关闭通道。
阀瓣主要由阀座、密封面和阀瓣体等部分组成。
5.密封面：密封面是阀瓣与阀座接触的部位，常用的密封面材料有橡胶、聚四氟乙烯等。
阀瓣关闭时，密封面与阀座接触，以实现密封。
二、截止阀的检修工艺截止阀的检修工艺主要包括以下几个步骤：1.断开阀门：在检修之前，首先需要断开阀门。
关闭阀门上的操作手柄，断开阀门与管道之间的连接，确保阀门处于关闭状态。
2.拆卸阀杆和阀瓣：使用合适的工具将阀杆上的螺钉拧紧，并将阀杆与阀瓣分离。
在拆卸过程中要注意阀杆、阀瓣及其连接处的密封面，避免损坏。
3.清洁和检查：将拆下的阀杆和阀瓣进行清洁，去除表面的污垢和沉淀物。
同时，对阀杆、阀瓣及其密封面进行仔细检查，确保无损坏和磨损。
4.更换密封件：根据检查结果，如果发现阀杆、阀瓣或其密封面存在损坏或磨损，需要及时更换相应的密封件。
选择合适的密封件材料，确保密封性能。
5.组装阀件：在更换密封件后，将阀杆和阀瓣重新组装，确保安装稳固，阀瓣能够顺畅运动。
6.检查和试运行：完成阀件的组装后，进行全面检查，确认各部件的安装正确无误。
然后，试运行阀门，观察阀门的打开和关闭情况与密封性能，确保阀门能够正常运行。
7.整理和记录：整理好检修过程中使用的工具和材料，对检修情况进行记录，包括阀门的检查结果、更换的密封件以及试运行情况等。
截止阀内部构造
截止阀内部构造截止阀是一种常用的管道设备，用于控制流体的流动，通常用于打开和关闭管道中的流体。
截止阀内部构造设计精密，其主要部件包括阀体、阀盖、阀芯、阀座、阀杆等。
阀体是截止阀的主体部件，通常由铸铁、铸钢、不锈钢等材料制成。
阀体内部有一个通道，用于流体的流动。
阀体上有进口和出口，通过旋转阀芯来控制流体的通断。
阀盖位于阀体的顶部，用于固定阀芯和阀杆。
阀盖上通常安装有手柄或齿轮，通过手动操作来控制阀芯的开闭。
阀盖还可以配备执行器，实现远程控制。
阀芯是截止阀的关键部件，通过阀芯的移动来控制流体的流动。
阀芯通常为圆柱形，表面光滑，与阀座配合良好，确保密封性能。
阀芯上有导向槽，使流体顺畅通过。
阀座位于阀体内部，与阀芯配合，起到密封作用。
阀座通常由金属或橡胶制成，具有耐磨损、耐腐蚀的特性。
阀座的密封性能直接影响截止阀的使用寿命。
阀杆连接阀盖和阀芯，通过阀杆的旋转或上下移动来控制阀芯的运动。
阀杆的材质通常为不锈钢，具有良好的机械性能和耐腐蚀性能。
阀杆的长度通常根据阀门的安装位置而定。
除了上述主要部件外，截止阀内部还包括填料、密封圈等辅助部件，用于提高阀门的密封性能和耐用性。
填料通常为柔性材料，用于填充阀杆与阀体之间的间隙，防止泄漏。
密封圈通常为橡胶材料，用于防止流体泄漏。
总的来说，截止阀内部构造设计精密，各部件配合良好，确保截止阀的稳定运行和可靠性。
合理选择材料，精密加工，严格质量控制，是保证截止阀内部构造质量的关键。
截止阀在工业生产中扮演着重要的角色，其内部构造的设计和制造水平直接影响到生产过程的效率和安全性。
截止阀检修工艺规程
截止阀检修工艺规程截止阀是利用阀盘控制启封的阀门。
阀盘是由阀杆来控制的，阀杆顶端有手轮，中间有螺纹及填料函密封段。
对于小型内螺纹截止阀，阀杆螺纹在阀体内。
对于大型截止阀，则螺纹处在阀体表面。
当阀杆旋转时，它在螺母中做上下运动。
所以可由阀杆露出阀盖的高度来判断阀门开启程度。
截止阀根据连接方式不同，可分为螺纹连接和法兰连接。
截止阀的结构形式有多种，有标准式、流线式、直流式、角式。
标准式又称球心式，阻力较大；流线式、直流式阻力较小，使用较普遍。
角式截止阀用于管路的直角转折处。
截止阀主要用于蒸汽管路上，但也可用于给水和压缩空气、真空等管路系统中。
截止阀检修的工艺方法：1 阀门解体：a 内螺纹连接b 法兰连接1-阀座 2-阀盘 3-铁丝圈 4-阀体 5-阀盖 6-阀杆 7-填料 8-填料压盖螺母9-填料压盖10-手轮 11-阀座 12-阀盘 13-垫片 14-开口锁片 15-阀盘螺母16-阀体 17-阀盖 18-阀杆 19-填料 20-填料压盖 21-螺母 22-手轮 23-轭24-螺栓截止阀1）电动阀门应切断电源，如需要可拆除电源线。
2）拆除电动操作装置或传动机构等。
3）松开阀盖法兰螺栓，将阀盖、阀杆连同阀芯一同取下。
4）将填料压盖螺栓松开，挖出填料。
5）将手轮拆下，旋转阀杆使其与阀盖脱开。
2 清扫检查：1）清扫全部零件。
2）检查阀体和阀盖有无裂纹、夹渣、冲刷和腐蚀等缺陷。
填料室有无裂纹和纵向沟痕，法兰面是否平整光滑，有无沟痕和腐蚀。
3）检查阀座和阀芯的密封面是否光滑，有无裂纹和沟痕等缺陷，并用红丹粉检查其接触情况。
4）检查阀杆表面是否光滑，有无磨损、沟痕和腐蚀、螺纹有无磨损和损坏。
3 组装：1) 所有零件清扫检查后，按与解体相反的顺序组装。
2）组装时各零件的相互接触面及螺纹上应涂上黑铅粉。
轴承和螺杆上应加润滑脂润滑。
3）填料和垫应更换，填料对接处切成45°，上下对接成一圈，每圈对接处错开90°。
2023截止阀拆装学习总结
2023截止阀拆装学习总结引言：作为一名工业设备操作员，我在工作中接触到了各种各样的设备和工具。
其中，截止阀作为一种常见的阀门，在生产中起到了重要的作用。
然而，在实际操作中，我发现截止阀的拆装工作并不简单，需要一定的技巧和经验。
因此，我对2023截止阀拆装进行了系统的学习和总结，以提高我的操作水平。
一、截止阀的概述截止阀是一种用来控制介质流动的阀门，主要用于切断管道中的流体。
它具有结构简单、操作方便、密封性好等特点，在工业生产中应用广泛。
二、截止阀的结构截止阀主要由阀体、阀盖、阀杆、阀芯和密封圈等部分组成。
其中，阀杆通过旋转或上下移动控制阀门的开关状态。
密封圈负责保证阀门的密封性能。
三、截止阀的拆装步骤1. 准备工作在拆装截止阀之前，首先要做好准备工作。
包括准备所需的工具和耐压器材，检查阀门的工作状况和密封情况，确保操作的安全性。
2. 拆卸阀盖拆卸阀盖是拆装截止阀的第一步，需要先将阀杆上的螺母松开，并将阀杆从阀盖中取出。
然后使用合适的工具，将阀盖螺栓逐个拧松，注意顺序和力度，避免造成损坏。
3. 拆卸阀体拆卸阀体是拆装截止阀的重要一步，需要先将阀体与连接管道之间的联接部分松开，然后使用适当的工具将阀体螺栓逐个拧松。
在拆卸过程中，要注意阀体的重量和位置，避免造成意外的伤害。
4. 拆卸阀芯拆卸阀芯是拆装截止阀的关键步骤，需要注意以下几点：首先，将阀杆与阀芯的连接部分松开，并将阀杆从阀芯中取出；其次，使用合适的工具将阀芯的固定螺母拧松，并将阀芯从阀体中取出；最后，检查阀芯的磨损情况和密封性能，并及时更换。
5. 更换密封圈更换密封圈是拆装截止阀的最后一步，需要先将原有的密封圈取出，然后使用适当的工具将新的密封圈安装到阀体和阀盖的密封槽中。
在安装过程中，要确保密封圈的安装位置和方向正确，以保证阀门的密封性能。
四、注意事项1. 安全第一在拆装截止阀的过程中，要始终将安全放在第一位。
穿戴好防护装备，避免受伤。
同时，在操作之前要对设备进行检查，确保设备的工作状况和密封情况良好。

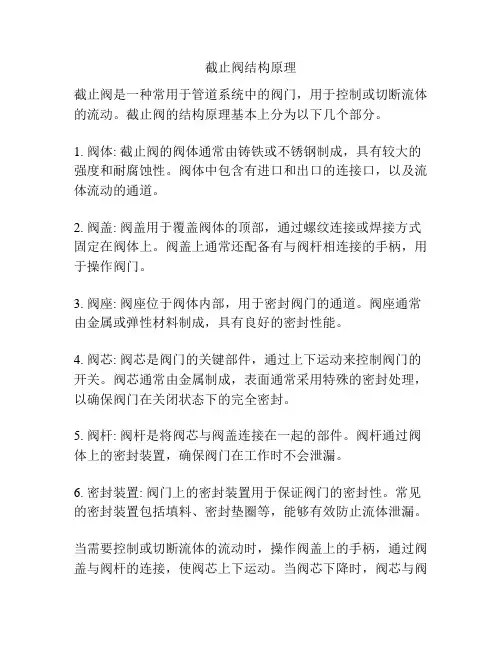

截止阀结构原理
截止阀结构原理
截止阀是一种常用于管道系统中的阀门，用于控制或切断流体的流动。
截止阀的结构原理基本上分为以下几个部分。
1. 阀体: 截止阀的阀体通常由铸铁或不锈钢制成，具有较大的强度和耐腐蚀性。
阀体中包含有进口和出口的连接口，以及流体流动的通道。
2. 阀盖: 阀盖用于覆盖阀体的顶部，通过螺纹连接或焊接方式固定在阀体上。
阀盖上通常还配备有与阀杆相连接的手柄，用于操作阀门。
3. 阀座: 阀座位于阀体内部，用于密封阀门的通道。
阀座通常由金属或弹性材料制成，具有良好的密封性能。
4. 阀芯: 阀芯是阀门的关键部件，通过上下运动来控制阀门的开关。
阀芯通常由金属制成，表面通常采用特殊的密封处理，以确保阀门在关闭状态下的完全密封。
5. 阀杆: 阀杆是将阀芯与阀盖连接在一起的部件。
阀杆通过阀体上的密封装置，确保阀门在工作时不会泄漏。
6. 密封装置: 阀门上的密封装置用于保证阀门的密封性。
常见的密封装置包括填料、密封垫圈等，能够有效防止流体泄漏。
当需要控制或切断流体的流动时，操作阀盖上的手柄，通过阀盖与阀杆的连接，使阀芯上下运动。
当阀芯下降时，阀芯与阀
座之间的间隙被封闭，阻止流体的流动。
当阀芯上升时，阀门打开，允许流体通过。
通过手柄的旋转，可以灵活地控制阀芯的位置，从而实现流量的调节。
总之，截止阀的结构原理是通过手动操作阀盖上的手柄，使阀芯上下运动，通过与阀座的配合来控制流体的流动，从而实现流量的调节或中断。
截止阀结构图
截止阀结构图截止阀是一种常见的管道装置，用于控制液体或气体在管道中的流动。
截止阀结构图是一种以图形形式展示截止阀内部构造的文档。
本文将详细介绍截止阀的常见结构及其工作原理。
一、截止阀的基本结构截止阀通常由阀体、阀盖、阀杆、阀板等基本部件组成。
1. 阀体：阀体是截止阀的主体部分，通常由铸铁、铸钢、不锈钢等材料制成，并具有较强的耐压性能。
阀体内部通常有一个简单的通道，用于控制流体的流动。
2. 阀盖：阀盖位于阀体顶部，用于固定阀门的内部结构，并确保阀门的正常运作。
阀盖通常采用与阀体一样的材料，并且具有良好的密封性。
3. 阀杆：阀杆是连接阀盖和阀板的关键部件，其主要作用是在操作时带动阀板的开启和关闭。
阀杆通常由不锈钢材料制成，具有较强的耐磨性和耐腐蚀性。
4. 阀板：阀板是截止阀中最重要的部件之一，它的工作原理决定了阀门的开启和关闭状态。
阀板通常由金属材料制成，并具有优异的密封性能。
有些截止阀还带有软密封结构，用于进一步增强密封效果。
二、截止阀的工作原理截止阀的工作原理主要通过阀板的运动来实现。
当阀杆向下压力施加到阀板上时，阀板被迫向下移动，从而将通道完全封闭，停止液体或气体的流动。
相反，当阀杆向上施加力时，阀板被抬起并离开通道，使流体可以自由通过阀门。
通过这种开启和关闭的机制，截止阀能够有效地控制管道中的流动。
在实际操作中，通过适当调整阀杆的位置，可以控制流体的流速和流量。
三、截止阀的分类根据不同的结构和工作原理，截止阀可以分为多种类型，包括球阀、蝶阀、手柄阀等。
下面简要介绍几种常见的截止阀分类：1. 针阀：针阀是一种具有细长阀体和尖锐阀芯的截止阀，常用于高精度流量控制。
针阀通常通过旋转阀芯来实现开启和关闭，具有非常稳定和精确的调节性能。
2. 滑动阀：滑动阀是一种通过阀板的滑动开启和关闭的截止阀，广泛应用于低压和中压条件下。
滑动阀具有简单的结构和易于维护的特点，因此在许多工业领域中得到了广泛应用。
3. 转动阀：转动阀是一种通过阀体的旋转来实现开启和关闭的截止阀。
截止阀的结构及检修工艺课件
校准阀门开关
定期对阀门开关进行校准，确 保其灵活性。
重点部位维护与保养
重点维护密封件
密封件是截止阀的关键部件， 应定期检查更换，确保其密封 性能良好。
关注轴承和齿轮的保养
轴承和齿轮在阀门开关过程中 起到重要作用，应定期润滑保 养，防止磨损。
加强防泄漏措施
对于易泄漏的部位，应采取加 强防泄漏措施，如加装密封垫 片、涂抹密封胶等。
详细描述
通过对某型号截止阀的结构特点进行深入分析，详细阐述了阀瓣、阀座、阀杆等 部件的作用与构造，并介绍了该型号截止阀的常见故障及检修方法，提供了实际 操作的经验参考。
案例二：某工厂截止阀维护与保养实践操作
总结词
规范维护、延长使用寿命
详细描述
针对某工厂截止阀的日常维护与保养实践操作，从定期检查、清洁、润滑等方面详细介绍了维护保养的重要性及 具体操作流程，旨在保障截止阀的正常运行、延长其使用寿命。
截止阀的结构及检修工艺课件
CONTENCT
录
• 截止阀维护与保养 • 截止阀操作与使用规范 • 截止阀案例分析与实践操作
01
截止阀概述
定义与特点
定义：截止阀是一种常用的截断类阀门，其作用是接通或 截断管路中的介质，防止介质倒流。
特点
结构紧凑，体积小，重量轻，易于维修和更换。
密封性能好，能够有效地切断介质流动，防止泄漏。 开启和关闭动作迅速，适用于需要快速控制流量的场合。 对流体阻力较大，需要较大的操作力矩。
100%
检查阀门密封性
确保阀门密封良好，无泄漏现象。
80%
检查阀门开关灵活性
确保阀门开关自如，无卡滞现象。
定期保养计划及实施
01
02
03
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
截止阀的结构及检修工艺分解
截止阀是一种常用的工业阀门，用于控制流体的流动。
它具有简单、
可靠、密封性好等特点，广泛应用于许多行业，如石油、化工、自来水等。
下面将详细介绍截止阀的结构及检修工艺分解。
一、截止阀的结构
1.阀体：阀体是截止阀的主要部件，一般由铸铁、铸钢、不锈钢等材
料制成，具有足够的强度来承受流体的压力。
阀体内部有一个通道，可控
制流体的流量。
2.阀盖：阀盖位于阀体的上部，用于固定阀芯和阀杆。
阀盖的密封性
非常重要，一般采用螺纹或密封垫圈来保证密封性。
3.阀杆：阀杆负责控制阀芯的运动，使其能够与阀座接触或离开，从
而控制流体的流动。
阀杆通常由不锈钢制成，具有足够的强度和耐腐蚀性。
4.阀芯：阀芯是截止阀的关键部件，负责控制流体的流动。
阀芯一般
由不锈钢制成，可以是一整体或分体结构，其下端与阀座接触，通过阀杆
的推拉来改变与阀座的接触面积，从而控制流量。
5.阀座：阀座位于阀体内部与阀芯接触，具有良好的密封性能，可以
防止流体泄漏。
阀座通常由不锈钢或硬质合金制成。
6.包套：包套是阀体、阀盖和阀芯的保护装置，用于防止流体直接接
触到阀体等零件，从而提高阀门的使用寿命和密封性能。
7.密封装置：主要包括密封圈、密封垫圈等。
密封圈用于保证阀盖与
阀体之间的密封性，密封垫圈则用于保证阀盖与阀芯之间的密封性。
1.拆卸：拆卸截止阀时，首先需要将对阀门进行停压处理，然后关闭
阀门，将阀门的压力释放。
然后使用手动工具，如扳手、螺丝刀等拆卸阀盖、包套等部件。
当拆卸阀盖时，需要小心防止阀芯和阀杆的突然运动。
2.检修阀芯和阀座：拆卸阀芯和阀座时，需要用专用工具进行拆卸，
尽量避免使用普通工具，以免损坏阀门零件。
检查阀芯和阀座是否有磨损、裂纹等情况，如有问题需要更换。
3.清洗：清洗阀门时，可以使用溶剂或清洗剂对阀门进行清洗，将阀
门内部的沉积物、杂质等清除干净。
清洗过程中需要注意阀门的密封面不
被划伤。
4.检查密封性：清洗完成后，需要对阀门的密封性进行检查。
将阀芯
和阀座安装回原位，进行泄漏检测。
可使用压力测试仪器或直接注入液体
进行检测，如果存在泄漏问题，则需要进一步调整或更换密封件。
5.维修或更换零件：根据检查结果，如果发现阀门的其它部件存在损
坏或磨损，需要进行维修或更换。
井如更换阀芯或阀座，需要选择与原件
尺寸相同的新件，并进行正确的安装。
6.组装：在进行组装时，需要按照原装部件的安装顺序，将各个零件
逐一安装回原位。
在安装过程中，要确保各个部件的配合间隙正确，防止
夹杂异物等。
7.调试：组装完成后需要进行调试，打开截止阀，观察其运动是否正常，是否存在泄漏问题。
如有问题，需要进行进一步调整。
总结：截止阀的结构及检修工艺分解主要包括阀体、阀盖、阀杆、阀芯、阀座、包套和密封装置等部件。
对于截止阀的检修工艺可以分解为拆卸、检修阀芯和阀座、清洗、检查密封性、维修或更换零件、组装和调试
等步骤。
在进行检修时，需要使用适当的工具和仪器，并严格按照工艺要求进行操作，以确保截止阀的正常工作。
