矿用液压支架工作原理
矿用液压单体液压支柱相关知识概述
矿用液压单体液压支柱相关知识概述矿用液压单体液压支柱是一种常见的矿用设备，用于煤矿和矿山开采的液压支柱，通常由众多的单体液压支柱逐层组成。
这种设备可以有效地支撑矿山墙体和天花板，使之稳定并保护采矿者的安全。
本文将概述矿用液压单体液压支柱的相关知识。
一、矿用液压单体液压支柱的工作原理矿用液压单体液压支柱是一种由液压组件、机械部件和控制系统组成的设备。
其工作原理如下：1. 液压组件矿用液压单体液压支柱主要是由液压油缸、液压隔膜泵、液压油箱和压力调节器等液压组件构成的。
液压油缸是能够伸缩的金属部件，通过该部件的伸缩来实现支撑矿山墙体和天花板的作用。
液压隔膜泵能够将液压油缸内的压力转化为流量，从而实现搬运液体介质的作用。
液压油箱则是液压介质的存储和散热的场所，同时还要具有抗腐蚀和防漏的作用。
压力调节器则是能够调节液压系统内液体的压力，从而保证整个系统的工作稳定性。
2. 机械部件矿用液压单体液压支柱的机械部件主要包括钢制支柱、卡环、托架、联轴器、连接螺栓等。
钢制支柱是整个设备的支柱主体部件，通过其能够实现煤矿墙体和天花板的支撑功能。
卡环和托架则是负责将液压油缸固定在支柱上，从而保证它们的连续性和稳定性。
联轴器和连接螺栓是用来连接各个液压组件和机械部件的。
3. 控制系统矿用液压单体液压支柱的控制系统是由由主缸阀、附加缸阀、联动管和传感器等组成的。
主缸阀和附加缸阀是液压系统的关键部件，通过开启或关闭它们，可以控制压力、流量和各个液压油缸的工作状态。
联动管则是将各个部件连接到一起的管道，它能够负责将控制信号传递到液压油缸和液压隔膜泵中。
二、矿用液压单体液压支柱的优势1. 能够提高采矿效率使用矿用液压单体液压支柱可以减少煤矿采矿过程中的安全风险，提高采矿效率。
这种设备可以通过迅速支撑住煤炭的墙壁和天花板，使采矿过程更加安全和高效。
2. 能够降低能耗由于矿用液压单体液压支柱的工作原理是由液压油缸支撑煤矿墙体和天花板，因此不需要外部能源。
煤矿液压支架工作原理
煤矿液压支架工作原理
煤矿液压支架是煤矿井下用于支撑煤壁和顶板的重要设备之一。
它利用液压系统的工作原理，通过控制油液的流动来实现支架的伸缩和固定。
在工作原理上，煤矿液压支架主要包括两个重要部分：行走机构和支撑机构。
行走机构是煤矿液压支架的基础部分，由控制阀、液压缸、油泵和电动机等组成。
当电动机启动后，通过液压缸的活塞杆伸缩来实现支架的行走和定位，使其能够自由地在井下移动和调整位置。
支撑机构是煤矿液压支架的主要组成部分，通过液压系统的工作原理来实现支架的伸缩和固定。
液压支架上设有许多个液压缸，每个液压缸内都充入液压油。
当需要支架伸长时，通过打开液压缸上的控制阀，使液压油进入液压缸，并推动活塞向外伸长，从而实现支架的伸长；相反，当需要支架缩短时，通过关闭控制阀，使液压缸内的油液返回油箱，从而实现支架的缩短。
通过控制液压系统中的油液流动，可以实现支架的快速、准确的伸缩，以适应煤壁和顶板的变化。
另外，煤矿液压支架在工作过程中还需要考虑安全因素。
例如，通过设置安全阀来保护液压系统的安全，当系统中油液的压力超过设定值时，安全阀会自动打开，以释放过压的油液，保护液压系统的安全运行。
总的来说，煤矿液压支架通过利用液压系统的工作原理，通过控制油液的流动来实现支架的伸缩和固定，保证煤矿井下工作环境的安全和高效。

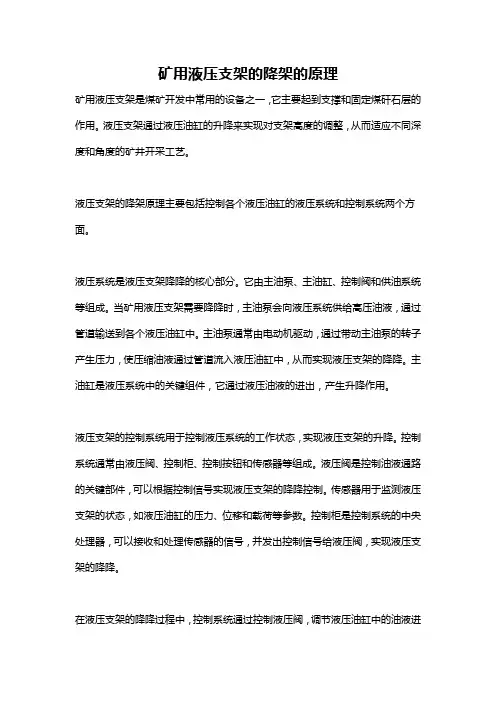

矿用液压支架的降架的原理
矿用液压支架的降架的原理矿用液压支架是煤矿开发中常用的设备之一，它主要起到支撑和固定煤矸石层的作用。
液压支架通过液压油缸的升降来实现对支架高度的调整，从而适应不同深度和角度的矿井开采工艺。
液压支架的降架原理主要包括控制各个液压油缸的液压系统和控制系统两个方面。
液压系统是液压支架降降的核心部分。
它由主油泵、主油缸、控制阀和供油系统等组成。
当矿用液压支架需要降降时，主油泵会向液压系统供给高压油液，通过管道输送到各个液压油缸中。
主油泵通常由电动机驱动，通过带动主油泵的转子产生压力，使压缩油液通过管道流入液压油缸中，从而实现液压支架的降降。
主油缸是液压系统中的关键组件，它通过液压油液的进出，产生升降作用。
液压支架的控制系统用于控制液压系统的工作状态，实现液压支架的升降。
控制系统通常由液压阀、控制柜、控制按钮和传感器等组成。
液压阀是控制油液通路的关键部件，可以根据控制信号实现液压支架的降降控制。
传感器用于监测液压支架的状态，如液压油缸的压力、位移和载荷等参数。
控制柜是控制系统的中央处理器，可以接收和处理传感器的信号，并发出控制信号给液压阀，实现液压支架的降降。
在液压支架的降降过程中，控制系统通过控制液压阀，调节液压油缸中的油液进出，实现液压支架的升降。
当控制系统接收到降降信号时，它会发出相应的控制指令，使液压阀打开或关闭，控制油液进出液压油缸。
当液压油液进入液压油缸时，压力会增加，从而推动活塞上升，使液压支架上升。
相反，当液压油液从液压油缸中排出时，压力会减小，活塞下降，液压支架就会降低。
矿用液压支架的降架原理是通过控制液压系统的液压油缸升降，实现对支架高度的调整。
液压系统通过主油泵供给高压油液，通过管道输送到液压油缸中，从而推动活塞的升降。
而控制系统则通过控制液压阀，调节液压油缸中的油液进出，实现液压支架的升降控制。
整个降降过程需要借助液压系统和控制系统的相互配合，从而实现对液压支架高度的准确控制，以适应不同的矿井开采需求。
矿用液压单体支柱
矿用液压单体支柱矿用液压单体支柱是在矿井中常用的煤矿安全设备之一，其主要作用是支撑和维护矿井巷道的稳定，避免矿井发生塌陷事故，保证矿工的生命安全。
矿用液压单体支柱作为一种高效、安全、可靠的支撑设备，具有细小高强、可靠性高、调整方便等优点，不仅在国内煤矿得到了广泛运用，而且在国际上也受到了越来越多的重视。
一、矿用液压单体支柱的原理矿用液压单体支柱是由四部分组成的：支柱筒、弹簧、液压缸和液压系统。
支柱筒是主要承受挤压力的部分，弹簧是为了支撑支柱筒，在煤层塌陷时起到缓冲减震的作用。
液压缸则是使支柱筒能够在矿井中活动的部分，液压系统则是进行液压控制的部分。
当煤层发生挤压力时，弹簧先起作用，缓冲压力，然后液压系统根据压力大小和液压控制信号的作用，调节液压缸的伸缩，从而实现支柱筒的高度调节，保证煤层的稳定。
二、矿用液压单体支柱的特点1、细小高强矿用液压单体支柱钢筋直径仅有50mm左右，相比于传统的木制支柱，它钢材的使用量减少了许多，重量轻了很多，但是它的承重能力却是很强的，还能够适应各种地质条件和煤层厚度，广泛适用于各类矿井工作面的不同位置。
2、调节方便液压单体支柱的液压系统可以通过中央控制室或操作员调节实现对支柱高度的调节，同时还可以实现对每个支柱的液压控制，从而保证每个支柱在力量和高度上的均衡。
3、可靠性高液压单体支柱通过了国家质量监督检验测试，其零部件均采用国内外优质原材料和高标准配套件，具有品质可靠、耐用等特点，能够承受千斤重的重压，任何人力和机械压力下都不会断裂，保证井下人员生命安全和矿井稳定。
三、矿用液压单体支柱的类型目前，国内煤矿使用的液压单体支柱分为两种类型：液压顶板支柱和液压底板支柱。
顶板式液压单体支柱是煤矿使用的主要型号，它的支撑钻梳通常设置在采煤机后方，支撑在上部，具有减小煤层位移、维持矿井稳定等优点。
底板式液压单体支柱则是在煤巷底部设置，具有增加地压、加大支撑面积等特点，广泛应用于在煤工作面矿井中的维护。
关于液压支架用阀的基本工作原理
关于液压支架用阀的基本工作原理矿用液压支架有垛式支架、掩护式支架、支撑掩护式支架以及中位、高位和低位放顶煤支架。
不论哪一种支架其用阀有：操纵阀、平面截止阀、液控单向阀、安全阀、过滤器、单向锁和双向锁构成一个液压控制系统的基本回路。
各种阀类采用的材质一般的阀体采用45号钢调质材料，内部阀芯采用不锈钢3Cr3材质。
特殊要求的采用全不锈钢和电液联合控制系统。
压力系统泵站均为31.5MPa，各种阀类的试验压力均达到工作压力的1.5倍。
各种阀类的流量要求由每分钟最低80升到最大400升，（各种型号支架不同所需要的流量也不同）支架压力系统的基本工作原理是高压液体通过管路系统进入每一部支架的过滤器到平面截止阀，高压进入操作阀，由操纵阀分配到各立柱、千斤顶及短柱等。
分配到立柱的液体通过液控单向阀进入油缸，使之上升，反之下降，其他千斤顶、短柱一样都是通过操纵阀的操作使之伸缩或推拉功能的实现。
操纵阀是三位四通多片组合成阀组，其工作原理和作用就是将高压液体通过操纵手柄把液体送到设计所需的各个执行元件（如立柱、千斤等）它有高压口和回液口，当操纵手柄时高压口的压力液体就向所操纵的一侧出口供液使之作用于立柱下腔而上腔的液体则通过回液口及回液管回到油箱。
反之，同理。
只是高压方向被分配了上腔而不是下腔而已。
过滤器是过滤液压系统液体中的杂质保持液体的干净度达到阀的最大使用寿命。
平面截止阀是为了修理时控制高压或低压液体流出影响检修的一个开关性阀。
液控单向阀其作用就是保证液压支架在升起来以后能控制住不下降达到支护顶板的作用。
如下降证明该阀已失灵需更换。
安全阀是保证支架的最大设计支护能力。
如果它的压力低于设计压力时其支架的支撑力就降低了支护力，如果超过了设计压力时，可能对支架产生超压损坏的现象。
所以必须对安全阀的压力按设计要求进行调压。
煤矿用液压支架工作原理课件
摘要本论文主要阐述了一般掩护式液压支架的设计过程。
设计内容包括：选架型、总体设计、主要零部件的设计、主要零部件的校核和液压系统的设计。
由于该煤层厚度适中，选用掩护式液压支架。
煤层厚度介于m~5.2之8.3间，煤层厚度变化较大，选用调高范围大且抗水平推力强且带护帮装置的掩护式支架。
支架采用正四连杆机构，以改善支架受力状况。
顶梁、掩护梁、底座均做成箱体结构；立柱采用双伸缩作用液压缸，以增加工作行程来满足支架调高范围的需要。
推移千斤顶采用框架结构，以减少推溜力和增大移架力。
为了提高移架速度，确保对顶板的及时支护，采用锥阀液压系统。
关键词：液压支架液压四连杆机构采煤支架选型推溜移架目录1 概述 (5)1.1液压支架的组成和分类 (5)1.2液压支架的工作原理 (8)1.3液压支架的支护方式 (11)1.4支架选型的基本参数 (12)2 总体设计 (14)2.1选架型 (14)2.2液压支架基本参数的确定 (16)2.3采煤机、液压支架和输送机的配套 (19)2.4四连杆机构设计 (21)2.5顶梁长度的确定 (28)2.6立柱及柱窝位置的确定 (29)2.7平衡千斤顶位置的确定 (33)2.8其它千斤顶位置的确定 (36)3 支架的受力计算 (39)3.1液压支架受力分析 (39)3.2确定支架的支护强度 (40)3.3底座接触比压计算 (40)3.4支架支护效率 (40)4 液压支架的主要部件的设计 (42)4.1前梁 (43)4.2主顶梁 (43)4.3掩护梁 (44)4.4前、后连杆 (45)4.5底座 (45)4.6立柱 (46)4.7千斤顶 (47)5 主要零、部件的强度校核 (49)5.1校核的基本要求 (49)5.2前梁的校核 (50)5.3主顶梁的校核 (52)5.4掩护梁的强度校核 (55)5.5底座强度校核 (57)5.6销轴和耳座的强度校核 (59)5.7立柱强度校核 (62)6 液压系统设计 (68)6.1液压支架的液压系统的简介 (68)6.2液压支架的液压系统拟订 (69)6.3液压元件的选取 (71)6.4液压控制系统 (72)结束语 (76)参考文献 (77)1 概述1.1 液压支架的组成和分类1.1.1液压支架的组成液压支架是综采工作面支护设备，它的主要作用是支护采场顶板，维护安全作业空间，推移工作面采运设备。
液压支架的结构原理及常见故障
一、液压支架的工作原理及结构1、液压支架的工作原理：液压支架是以高压液压为动力，由若干液压元件（液压缸和阀件）与一些金属结构件按一定连接方式组合而成的一种采煤工作面支护设备，它能实现升架（支撑顶板）、降架（脱离顶板）、移架、推动刮板输送机前移以及顶板管理一整套工序，并能可靠地支撑顶板，有效地隔离采空区，防止矸石进入工作面，保证了正常作业所需的空间。
液压支架与采煤机、工作面刮板输送机配套使用，实现了采煤综合机械化，解决了机械化采煤工作面顶板管理落后于采煤工作的矛盾，进一步提高了采煤和运输设备的效能，减轻了煤矿工人的劳动强度，改善了安全生产条件。
2、液压支架的基本组成部分：液压支架由承载结构件、执行元件、控制和操纵元件、辅助装置、传动介质等组成。
图—1液压支架的组成1—前立柱；2—后立柱；3—顶梁；4—掩护梁；5—前连杆；6—后连杆；7—底座；8—操作阀；9—推移千斤顶⑴承载结构件有：顶梁、掩护梁和底底座等。
顶梁是直接与顶板相接触，并承受顶板岩石载荷的支架部件；掩护梁是阻挡采空区冒落矸石不涌入工作面空间，并承受冒落矸石的载荷，以承受顶板水平推力的部件；底座是直接与底板相接触，传递顶板压力到底板并承受顶板压力的支架部件。
⑵执行元件有：立柱和各种千斤顶。
立柱是支撑在顶梁（或掩护梁）和底座之间直接或间接承受顶板载荷的油缸，立柱是支架的主要动力执行元件，它的结构强度和结构形式决定了支架的支撑力的大小和支撑高度范围；千斤顶是除立柱以外的各种油缸，它完成推移刮板输送机、移设支架和调整支架及完成各种保护动作等。
⑶控制和操纵元件有：操纵阀、截止阀及各种油缸的控制阀等。
操纵阀是用以操纵支架各执行元件动作的阀，它是支架的动作指挥元件。
根据支架的执行元件多少及对动作的要求不同，操纵阀的结构也不一样。
液压支架上所用的控制阀较多，但油缸控制阀只有液控单向阀和安全阀。
⑷辅助装置：除上述三项构件以外的其它构件。
它包括推移装置、复位装置、挡矸装置、护帮装置、防倒防滑装置、喷雾装置和照明等。
煤矿用液压支架详细介绍
采煤综合机械化，是加速我国煤炭工业发展，大幅度提高劳动生产率，实现煤炭工业现代化的一项战略措施。
综合机械化不仅产量大，效率高，成本低，而且能减轻笨重的体力劳动，改善作业环境，是煤炭工业技术的发展方向。
液压支架是综合机械化采煤方法中最重要的设备之一。
液压支架主要由以下几个基本部分组成：顶梁，掩护梁和四连杆机构，侧护板，底座，立柱，千斤顶。
设计要遵从支护性能好、强度高、移架速度快、安全可靠等原则。
在支撑掩护式的设计过程中，前梁、主顶梁、掩护梁和立柱等结构件的设计是重点。
本论文介绍了液压支架的结构，类型，工作原理，特点，目的及要求，对掩护式液压支架作了详尽的分析和介绍，讲述了这种支架的方案和用途。
目录中文摘要..............................................................Abstract ..............................................................第一章引言..........................................................1.1前言 ...........................................................1.2绪论 ...........................................................1.2.1我国液压支架的发展 (2)1.2.2 液压支架的发展动向 (2)1.液压支架的组成与分类………………………………………………………第二章支架设计.......................................................2.1 工况分析.......................................................2.2 液压支架工作原理 (4)2.2.1 支架升降 (4)2.2.2 支架移动和推移输送机 (6)2..支架结构的选择 (6)2.3.1 顶梁的选取 (7)2.3.2 侧护板的选取 (7)2.3.3 底座的选取…………………………………………………………… ..72.3.4 推移装置的选取 (7)2.3.5 护邦装置的选取 (8)2.3.6 防倒滑装置的选取 (8)2.3.7 液压支架的主要液压元件和泵站 (8)2.3.7.1 立柱 (8)2.3.7.2 液控单向阀 (9)2.3.7.3 安全阀 (9)2.3.7.4 操纵阀 (10)2.3.7.5 泵站 (10)2.4 支架主要尺寸的确定 (11)2.4.1 已知参数 (11)2.4.2 支架高度的确定 (11)2.4.3 中心距和宽度的确定 (12)2.4.4 梁端距和顶梁长度的确定 (12)2.4.5 支架四连杆机构尺寸设计及计算 (12)2.4.6 底座长度的确定 (16)2.4.7 顶梁长度的确定 (16)2.4.8 立柱的技术参数确定 (18)2.4.8.1 立柱数的确定 (19)2.4.8.2 支撑方式 (19)2.4.8.3 立柱缸体内径 (19)2.4.8.4 立柱间距 (20)2.5 液压支架的受理分析和计算 (21)2.5.1 顶梁的受力分析 (21)2.5.2 掩护梁的受力分析 (22)2.5.3 底座受理分析 (25)2.6 液压支架主要部件的强度校核 (26)2.6.1 顶梁强度校核 (26)2.6.2 掩护梁强度校核 (32)2.6.3 底座强度校核 (35)2.6.4 立柱强度校核 (38)2.7 液压系统设计 (42)第三章结束语 (44)第四章参考资料 (46)20世纪50年代前，在国内外煤矿生产中，基本上采用木支柱、木顶梁或金属摩擦支柱铰接顶梁来支护顶板。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
矿用液压支架工作原理
矿用液压支架是煤炭开采过程中常用的设备，用于支撑煤矿的顶板和保障矿工的安全。
其工作原理如下：
1. 液压系统：矿用液压支架内设有液压系统，包括一个液压油箱、液压泵、液压阀和液压缸等组件。
液压泵通过供油来给液压系统提供动力。
2. 液压缸：液压支架内的液压缸是关键的执行部件。
常见的液压支架通常由数个液压缸组成，液压缸内有活塞活动。
在液压系统的控制下，液压缸可以实现伸缩和锁定功能。
3. 支撑工作：在采煤过程中，液压支架首先被放置在需要支撑的位置，然后通过控制液压泵和阀门，使液压缸活塞伸缩。
液压缸的伸缩过程可以根据需要进行调整，以适应不同的矿井条件。
4. 锁定功能：当液压支架达到所需的支撑高度后，液压缸会被锁定，保持支撑状态。
通过液压阀控制液压缸的液压油流，确保液压支架在设计高度下的稳定性和可靠性。
总之，矿用液压支架工作原理是通过液压系统控制液压缸的伸缩和锁定功能，以支撑煤矿的顶板，并确保矿工的安全。
这种工作原理使得液压支架具有结构紧凑、调节方便、支撑稳定的特点。
