不锈钢的表面处理和缺陷
不锈钢件表面处理要求
不锈钢件表面处理要求1.表面清洁在不锈钢件表面处理过程中，首先需要进行表面清洁。
此步骤的目的是去除零件表面上的各种杂质、油污和其他附着物，以确保表面干净整洁。
清洁过程中应使用干净的布料和合适的清洗剂，以避免对不锈钢表面造成划痕或腐蚀。
2.表面平整在清洁表面后，需要对不锈钢件表面进行平整处理。
这个步骤主要是修磨不锈钢件表面的粗糙处，使表面变得平整光亮。
平整后的不锈钢件表面能够提高涂层的附着力和美观度，有助于增强其抗腐蚀能力和耐用性。
3.防腐处理不锈钢件在表面处理过程中需要着重考虑其防腐性能。
为了提高不锈钢的抗腐蚀能力，可以对其表面进行涂抹防锈油、喷洒防腐蚀材料等处理。
此外，也可以采用钝化、磷化等方式来增强不锈钢件的防腐性能，使其在各种环境中均能保持稳定和耐用。
4.耐磨处理耐磨处理对于不锈钢件来说也是非常重要的。
为了提高不锈钢件的耐磨性，可以采用涂抹高硬度材料、增加表面硬度等方法。
例如，可以在不锈钢表面应用硬化膜处理，如氮化、碳氮共渗等，以提高其硬度和耐磨性能。
5.耐高温处理对于需要承受高温工作环境的不锈钢件，必须进行耐高温处理。
可以采用涂抹耐高温材料、增加表面抗高温能力等方法。
例如，在不锈钢表面涂覆一层耐高温涂层，或者进行激光硬化处理等，以提高其耐高温性能。
6.耐低温处理对于需要在低温环境下工作的不锈钢件，需要进行耐低温处理。
可以涂抹防冻液、喷洒抗冻材料等以提高不锈钢件的耐低温性能。
同时，低温环境下也需要注意防止不锈钢件产生冷裂纹和脆性断裂等问题，以延长其使用寿命。
7.绝缘处理在某些应用场景下，不锈钢件还需要具备绝缘性能。
为了实现绝缘处理，可以在不锈钢件表面涂抹绝缘胶、套上绝缘管等。
此外，还可以使用具有绝缘性能的不锈钢材料来制造关键零部件，以确保其电绝缘性能。
8.抗静电处理在某些特定的应用场景下，不锈钢件需要具有抗静电性能。
为了满足这一要求，可以在不锈钢件表面涂抹防静电油、喷洒抗静电材料等。
这些措施可以有效降低不锈钢件表面的静电积累，避免静电对产品性能和使用安全产生不良影响。
不锈钢焊接表面处理
不锈钢焊接表面处理
不锈钢焊接后的表面处理，主要是为了提高焊接接头的耐腐蚀性能，消除焊接缺陷，使焊接接头达到一定的美观度和光洁度。
常见的不锈钢焊接接头表面处理方法如下：
1. 酸洗处理：使用酸性溶液（如稀盐酸、硫酸等）进行酸洗，能去除焊接接头上的氧化物、焊渣和污垢，还原不锈钢的表面光洁度。
2. 机械抛光：通过机械研磨和抛光，去除焊接接头上的粗糙度、划痕和氧化层，提高不锈钢的表面光洁度和亮度。
3. 钝化处理：通过在不锈钢表面形成致密的钝化膜，提高不锈钢的耐腐蚀性能。
常用的钝化方法有酸洗钝化、电化学钝化等。
4. 电镀处理：可通过电镀镀层（如镀铬、镀镍等）的方式，改善不锈钢焊接接头的外观和耐腐蚀性能。
总结起来，不锈钢焊接表面处理的目的是去除焊接缺陷和污垢，提高不锈钢的表面光洁度和耐腐蚀性能，使焊接接头达到要求的美观度和使用性能。
具体的处理方法可以根据具体情况选择适合的处理方式。
不锈钢材料防护措施
不锈钢材料防护措施1. 表面处理不锈钢材料的表面处理是其防护的第一道关口，主要包括镀铬、阳极氧化、喷涂等方式。
镀铬是指在不锈钢表面镀上一层铬层，能有效防止氧化、腐蚀，提高其硬度和抗磨损性能；阳极氧化是一种将不锈钢置于酸性溶液中进行电解处理，使其表面形成一层氧化膜，提高其耐腐蚀性能；喷涂则是指将不锈钢表面喷涂上一层防腐漆，有效隔离空气、水分等外界对材料的侵蚀。
2. 防锈处理在不锈钢材料长时间使用过程中，可能会出现零部件表面生锈的情况，这时需要采取相应的防锈措施来保护材料。
常见的防锈措施包括采用防锈油、防锈膜等方式，将其涂覆在不锈钢表面，形成一层防锈保护膜，有效阻隔氧气、水分、化学品等物质对材料的侵蚀。
3. 维护保养不锈钢材料在使用过程中，需要定期进行维护保养，以确保其正常运转和延长使用寿命。
维护保养包括清洁、润滑、检查等方面。
清洁是指定期对不锈钢表面进行清洗，去除附着的污垢、尘埃等杂质；润滑则是指给不锈钢零部件适时加油、润滑，减少磨损，延长使用寿命；检查是指对不锈钢材料进行定期检查，发现问题及时处理，避免故障发生。
4. 加工设计在使用不锈钢材料时，合理的加工设计和制造工艺也是防护的重要环节。
合理的设计能确保不锈钢材料在使用过程中受力均匀、变形小，减少内应力的积累；而合理的制造工艺能保证不锈钢材料的质量，减少制品中缺陷的产生，提高其使用性能和寿命。
总的来说，不锈钢材料的防护措施是一个综合性的工作，需要从表面处理、防锈处理、维护保养、加工设计等方面全面考虑，以确保其正常运转和延长使用寿命。
只有做到以上几点，不锈钢材料才能更好地发挥其优异性能，为工业生产和生活带来更多便利和效益。
不锈钢井盖验收标准

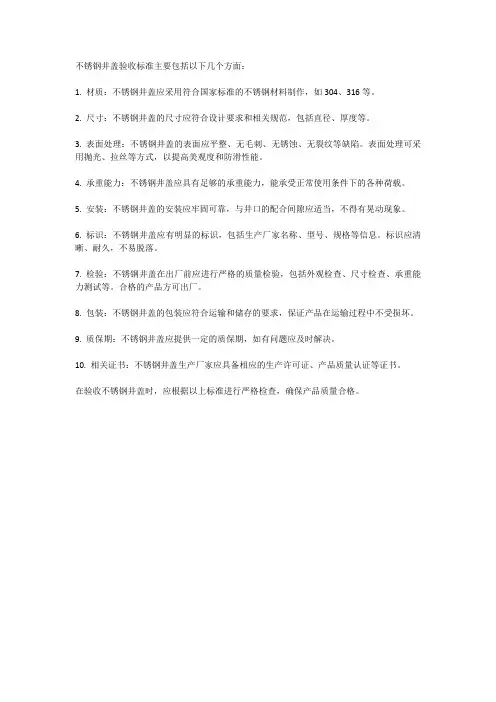

不锈钢井盖验收标准主要包括以下几个方面：
1. 材质：不锈钢井盖应采用符合国家标准的不锈钢材料制作，如304、316等。
2. 尺寸：不锈钢井盖的尺寸应符合设计要求和相关规范，包括直径、厚度等。
3. 表面处理：不锈钢井盖的表面应平整、无毛刺、无锈蚀、无裂纹等缺陷。
表面处理可采用抛光、拉丝等方式，以提高美观度和防滑性能。
4. 承重能力：不锈钢井盖应具有足够的承重能力，能承受正常使用条件下的各种荷载。
5. 安装：不锈钢井盖的安装应牢固可靠，与井口的配合间隙应适当，不得有晃动现象。
6. 标识：不锈钢井盖应有明显的标识，包括生产厂家名称、型号、规格等信息。
标识应清晰、耐久，不易脱落。
7. 检验：不锈钢井盖在出厂前应进行严格的质量检验，包括外观检查、尺寸检查、承重能力测试等。
合格的产品方可出厂。
8. 包装：不锈钢井盖的包装应符合运输和储存的要求，保证产品在运输过程中不受损坏。
9. 质保期：不锈钢井盖应提供一定的质保期，如有问题应及时解决。
10. 相关证书：不锈钢井盖生产厂家应具备相应的生产许可证、产品质量认证等证书。
在验收不锈钢井盖时，应根据以上标准进行严格检查，确保产品质量合格。
不锈钢板材的技术要求
不锈钢板材的技术要求不锈钢板材是一种常用的金属材料，具有耐腐蚀、耐高温等特点，在建筑、家居装饰、制造业等领域得到广泛应用。
为了确保不锈钢板材的质量和使用效果，有一些技术要求需要遵守。
1. 材质要求：不锈钢板材的材质应符合相关标准，如GB/T 3280-2015《不锈钢冷轧板及钢带》等。
常用的不锈钢材质有304、316、430等，不同材质适用于不同环境和用途。
2. 表面质量：不锈钢板材的表面应光洁平整，不得有裂纹、划痕、凹陷等明显缺陷。
常见的表面处理方式有2B、BA、NO.4等，可以提供不同的光洁度和外观效果。
3. 尺寸精度：不锈钢板材的尺寸应符合相关标准，如GB/T 709-2006《冷轧钢板及钢带尺寸、形状、重量和允许偏差》等。
尺寸精度的要求包括厚度、宽度和长度等方面，以确保板材在加工和安装过程中的配合性和稳定性。
4. 物理性能：不锈钢板材的物理性能是其重要的技术要求之一。
包括抗拉强度、屈服强度、延伸率、硬度等指标，这些指标可以通过化学分析和机械性能测试等方法进行检测。
5. 化学成分：不锈钢板材的化学成分要符合相关标准，如GB/T 4237-2015《不锈钢热轧板及钢带》等。
化学成分的要求包括主要合金元素的含量以及其他杂质元素的限制，以确保材料的抗腐蚀性和机械性能。
6. 表面处理：不锈钢板材的表面处理是为了提高其耐腐蚀性和装饰效果。
常见的表面处理方式有喷砂、酸洗、电镀等，可以根据不同的需求选择合适的处理方法。
7. 包装和运输：不锈钢板材在包装和运输过程中需要注意防护措施，以防止刮损、变形等质量问题。
常用的包装方式有木箱、托盘等，运输时要注意避免与其他物体摩擦和碰撞。
8. 质量证明：不锈钢板材的质量证明文件应齐全，包括原材料证明、化学成分分析报告、物理性能测试报告等。
供应商应提供可靠的质量保证，确保不锈钢板材符合技术要求。
不锈钢板材的技术要求涵盖了材质、表面质量、尺寸精度、物理性能、化学成分、表面处理、包装和运输等方面。
不锈钢表面处理工艺
不锈钢表面处理工艺不锈钢在现代工业中被广泛使用，其可靠性和耐腐蚀性能受到了广泛的认可。
然而，不锈钢材料表面经过加工后，会出现一系列的问题，如划痕、污渍等。
这些问题会严重影响不锈钢产品的外观和使用寿命。
为了解决这些问题，我们需要对不锈钢进行表面处理。
本文将介绍不锈钢表面处理工艺，包括机械处理、化学处理和电化学处理。
一、机械处理机械处理是最常见的表面处理方法之一，它通过机械力作用去除不锈钢表面的污渍、划痕和氧化物。
常用的机械处理方法有打磨、抛光和喷砂。
1. 打磨打磨是将不锈钢表面的凹凸不平和毛刺等去除的过程。
打磨时，可以使用磨轮、砂带或砂轮等工具，能够使表面变得更光滑、更平整。
打磨后，可以进一步做抛光处理，以提高表面的亮度。
2. 抛光抛光是通过磨制密度较高的布轮或毛刷来使不锈钢表面变得更加光滑。
抛光可以分为手工抛光和机器抛光。
手工抛光适用于小型件和细节部分，而机器抛光适用于大型件和批量加工。
3. 喷砂喷砂是将高速喷射的小颗粒物质，如砂子、玻璃珠、陶瓷颗粒等，冲击到不锈钢表面，从而去除表面的氧化物和污渍，并且在表面形成细小的凸起。
喷砂一般适用于不锈钢表面处理的初步阶段。
二、化学处理化学处理是利用化学反应来改变不锈钢表面的化学成分和性质，实现表面处理的目的。
常用的化学处理方法包括酸洗、电化学抛光和电化学腐蚀。
1. 酸洗酸洗是将不锈钢制品浸泡在强酸或混合酸中，使得表面的氧化物得到去除，并且形成致密的氧化皮层。
酸洗一般需要控制好酸性和温度，以避免在酸洗过程中对不锈钢造成伤害。
2. 电化学抛光电化学抛光是利用电解液中的电化学反应将不锈钢表面的氧化物和杂质去除，从而提高表面质量和亮度。
电化学抛光需要控制好电解液的成分和电流密度等参数，以保证抛光的效果和表面质量。
3. 电化学腐蚀电化学腐蚀是在电化学反应的作用下，使不锈钢表面的一部分产生腐蚀现象，从而形成更为光滑和亮丽的表面。
电化学腐蚀需要选取合适的电解液和电流密度，以避免产生过度的腐蚀。
不锈钢产品检验标准
试验室
其它未尽事项按各产品各自性能做相关 的必要检测
7 OF 8
红辉行商贸有限公司
8 OF 8
为 0.002mm 的横杆表。
检验常用单位代码对照表
表 1 常用单位代码对照表
项目 名称
数目/个
直径 /mm
深度 /mm
距离 /mm
长度 /mm
宽度/mm 面积/m2
对应
N
D
H
DS
L
W
S
代码
2 OF 8
红辉行商贸有限公司
关于产品的外观 A、 B、 C 、D 面检验的方法: 注： A 面：在正常的产品操作中可见的表面及 LOGO 面。如：产品的上盖、前端及接口
红辉行商贸有限公司
不锈钢餐具检验标准
制作
樊礼平 版本
修订日期：
目的：制定此标准对不锈钢类产品进行质量监督和控制，以确保该产品
的质量达到客户要求，同时是供应商对本公司品质要求认知的准则
范围：所有不锈钢餐具，钢笔，五金模型等
索引：GB/T 15067.2-1994 ,GB/T18884—2002
AQL: AQL-STD-105E
下。
2 目视距离：300-500mm。
3 目视角度：检测面与人眼方向成 45°～90°。
4 目视时间：5～10S。
2 尺寸检验条件
1 量测工具：精度为 0.01mm 的游标卡尺、精度为 0.1mm 的卷尺或钢板尺、精度
为 0.01mm 的塞尺、精度为 0.01mm 的塞规、色差仪、精度为 0.01mm 的高度规、精度
L＜0.5,W＜0.3，DS＞30
0.5＜L＜1.0，W＜0.3，DS＞30
1.0＜L＜2.0，W＜0.3，DS＞30
不锈钢质量验收标准
不锈钢质量验收标准一、外观检查1. 表面应无明显划痕、凹坑、变形等缺陷。
2. 表面应无气泡、砂眼、裂纹等缺陷。
3. 表面色泽应均匀，无明显的色差。
4. 表面应无锈蚀、油污等杂质。
二、尺寸精度1. 长度、宽度、高度等尺寸应符合设计要求。
2. 对角线、边长等尺寸应满足公差要求。
3. 平面度、直线度等形位公差应符合相关标准要求。
三、材质确认1. 不锈钢材质应符合设计要求，并应有相应的材质证明文件。
2. 不锈钢材料应有明显的材质标识，如材质牌号、规格等。
3. 不锈钢材料应具有良好的可加工性能，表面硬度适中，易于加工。
四、表面处理1. 不锈钢表面处理应符合设计要求，如抛光、拉丝、喷砂等。
2. 不锈钢表面处理后的表面应光滑、平整，无明显的加工痕迹。
3. 不锈钢表面处理后的颜色应均匀一致，无明显色差。
五、焊缝质量1. 不锈钢焊缝应平整、光滑，无气孔、夹渣、裂纹等缺陷。
2. 不锈钢焊缝的焊接质量应符合相关标准要求，如焊缝高度、焊接强度等。
3. 不锈钢焊缝的焊接材料应与母材相匹配，并符合设计要求。
六、厚度检测1. 不锈钢厚度应符合设计要求，并符合相关标准规定。
2. 不锈钢厚度的测量应在不同位置进行，并取平均值。
3. 不锈钢厚度应均匀一致，无明显偏差。
七、结构检查1. 不锈钢结构应符合设计要求，各部件连接牢固，无松动现象。
2. 不锈钢结构应具有良好的稳定性，能承受各种使用条件下的负载。
3. 不锈钢结构中的螺钉、螺栓等紧固件应连接牢固，无松动脱落现象。
4. 不锈钢结构中应注意排水措施，避免积水造成腐蚀。
排水口应设在最低处，以便于排水。
同时应注意检查排水口是否畅通，避免堵塞造成积水。
5. 不锈钢结构中应注意保温措施，对于暴露在外的金属表面应采取保温措施，以防止结露造成腐蚀。
保温材料应选用导热系数低、不易燃的材料，并注意检查其安装是否严密，防止漏风造成结露。
6. 不锈钢结构中应注意防震措施，对于可能受到震动或冲击的部位应采取防震措施，以避免应力集中和金属疲劳造成结构损坏或安全事故。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
不锈钢的表面处理和缺陷现代电镀网讯：不锈钢具有独特的强度、较高的耐磨性、优越的防腐性能及不易生锈等优良的特性。
故广泛应用于化工行业，食品机械，机电行业，环保行业，家用电器行业及家庭装潢，精饰行业，给予人们以华丽高贵的感觉。
不锈钢的应用发展前景会越来越广，但不锈钢的应用发展很大程度上决定它的表面处理技术发展程度。
1 不锈钢常用表面处理方法1.1 不锈钢品种简介1.1.1 不锈钢主要成分：一般含有鉻(Cr)、镍(Ni)、钼(Mo)、钛(Ti)等优质金属元素。
1.1.2 常见不锈钢：有鉻不锈钢，含Cr≥12%以上;镍鉻不锈钢，含Cr≥18%，含Ni ≥12%。
1.1.3 从不锈钢金相组织结构分类：有奥氏体不锈钢，例如：1Cr18Ni9Ti，1Cr18Ni11Nb，Cr18Mn8Ni5。
马氏体不锈钢，例如：Cr17，Cr28等。
一般称为非磁性不锈钢和带有磁性不锈钢。
1.2 常见不锈钢表面处理方法常用不锈钢表面处理技术有以下几种处理方法：①表面本色白化处理;②表面镜面光亮处理;③表面着色处理。
1.3.1 表面本色白化处理：不锈钢在加工过程中，经过卷板、扎边、焊接或者经过人工表面火烤加温处理，产生黑色氧化皮。
这种坚硬的灰黑色氧化皮主要是NiCr2O4和NiF二种EO4成分，以前一般采用氢氟酸和硝酸进行强腐蚀方法去除。
但这种方法成本大，污染环境，对人体有害，腐蚀性较大，逐渐被淘汰。
目前对氧化皮处理方法主要有二种：⑴喷砂(丸)法：主要是采用喷微玻璃珠的方法，除去表面的黑色氧化皮。
⑵化学法：使用一种无污染的酸洗钝化膏和常温无毒害的带有无机添加剂的清洗液进行浸洗。
从而达到不锈钢本色的白化处理目的。
处理好后基本上看上去是一无光的色泽。
这种方法对大型、复杂产品较适用。
1.3.2 不锈钢表面镜面光亮处理方法：根据不锈钢产品的复杂程度和用户要求情况不同可分别采用机械抛光、化学抛光、电化学抛光等方法来达到镜面光泽。
这三种方法优缺点如下：不锈钢表面处理和缺陷2 表1 项目方法高挡中小件产品，要求长时间保持镜面光亮产品工艺稳定，易操作，可广泛推广使用1.3.3 表面着色处理：不锈钢着色不仅赋予不锈钢制品各种颜色，增加产品的花色品种，而且提高产品耐磨性和耐腐蚀性。
不锈钢表面处理和缺陷3 不锈钢着色方法有如下几种：⑴化学氧化着色法;⑵电化学氧化着色法;⑶离子沉积氧化物着色法;⑷高温氧化着色法;⑸气相裂解着色法。
各种方法简单概况如下：⑴化学氧化着色法：就是在特定溶液中，通过化学氧化形成膜的颜色，有重铬酸盐法、混合钠盐法、硫化法、酸性氧化法和碱性氧化法。
一般“茵科法”(INCO)使用较多，不过要想保证一批产品色泽一致的话，必须用参比电极来控制。
⑵电化学着色法：是在特定溶液中，通过电化学氧化形成膜的颜色。
⑶离子沉积氧化物着色法化学法：就是将不锈钢工件放在真空镀膜机中进行真空蒸发镀。
例如：镀钛金的手表壳、手表带，一般是金黄色。
这种方法适用于大批量产品加工。
因为投资大，成本高，小批量产品不合算。
⑷高温氧化着色法：是在特定的熔盐中，浸入工件保持在一定的工艺参数，使工件形成一定厚度氧化膜，而呈现出各种不同色泽。
⑸气相裂解着色法：较为复杂，在工业中应用较少。
1.3 处理方法选用不锈钢表面处理选用哪种方法，要根据产品结构、材质、及对表面不同要求，选用合适的方法进行处理。
2 不锈钢件产生锈蚀的常见原因2.1 化学腐蚀2.1.1 表面污染：附着在工件表面的油污、灰尘及酸、碱、盐等在一定条件转化为腐蚀介质，与不锈钢件中的某些成分发生化学反应，产生化学腐蚀而生锈。
2.1.2 表面划伤：各种划伤对钝化膜的破坏，使不锈钢保护能力降低，易与化学介质发生反应，产生化学腐蚀而生锈。
2.1.3 清洗：酸洗钝化后清洗不干净造成残液存留，直接腐蚀不锈钢件(化学腐蚀)。
2.不锈钢表面处理和缺陷4 2 电化学腐蚀2.2.1 碳钢污染：与碳钢件接触造成的划伤与腐蚀介质形成原电池而产生电化学腐蚀。
2.2.2 切割：割渣、飞溅等易生锈物质的附着与腐蚀介质形成原电池而产生电化学腐。
2.2.3 烤校：火焰加热区域的成份与金相组织发生变化而不均匀，与腐蚀介质形成原电池而产生电化学腐蚀。
2.2.4 焊接：焊接区域的物理缺陷(咬边、气孔、裂纹、未熔合、未焊透等)和化学缺陷(晶粒粗大、晶界贫铬、偏析等)与腐蚀介质形成原电池而产生电化学腐蚀。
2.2.5 材质：不锈钢材质的化学缺陷(成份不均匀、S、P杂质等)和表面物理缺陷(疏松、砂眼、裂纹等)有利于与腐蚀介质形成原电池而产生电化学腐蚀。
2.2.6 钝化：酸洗钝化效果不好造成不锈钢表面钝化膜不均匀或较薄，易于形成电化学腐蚀。
2.2.7 清洗：存留的酸洗钝化残液与不锈钢发生化学腐蚀的生成物与不锈钢件形成电化学腐蚀2.3 应力集中易于造成应力腐蚀。
总之，不锈钢由于其特殊的金相组织和表面钝化膜，使得它在一般情况下较难与介质发生化学反应而被腐蚀，但并不是在任何条件下都不能被腐蚀。
在腐蚀介质和诱因(如划伤、飞溅、割渣等)存在的条件下，不锈钢也能与腐蚀介质发生缓慢的化学和电化学反应被腐蚀，而且在一定条件下的腐蚀速度相当快而产生锈蚀现象，尤其是点蚀和缝隙腐蚀。
不锈钢件的腐蚀机理主要为电化学腐蚀。
因此，在不锈钢产品在加工作业过程中应采取一切有效措施，尽量避免锈蚀条件和诱因的产生。
实际上，许多锈蚀条件和诱因(如划伤、飞溅、割渣等)对于产品的外观质量也有显著的不利的影响，也应该和必须加以克服。
不锈钢表面处理和缺陷53 不锈钢产品加工过程中存在问题3.1 焊缝缺陷：焊缝缺陷较严重，采用手工机械打磨处理方法来弥补，产生的打磨痕迹，造成表面不均匀，影响美观。
3.2 表面不一致：只对焊缝进行酸洗钝化，也造成表面不均匀，影响美观。
3.3 划痕难除去：整体酸洗钝化，也不能将加工过程中产生的各种划痕去掉，并且也不能去除由于划伤、焊接飞溅而粘附在不锈钢表面的碳钢、飞溅等杂质，导致在腐蚀介质存在的条件下发生化学腐蚀或电化学腐蚀而生锈。
3.4 打磨抛光钝化不均匀：手工打磨抛光后进行酸洗钝化处理，对面积较大的工件，很难达到均匀一致处理效果，不能得理想的均匀表面。
并且工时费用，辅料费用也较高。
3.5 酸洗能力有限：酸洗钝化膏并不是万能的，对等离子切割、火焰切割而产和黑色氧化皮，较难除去。
3.6 人为因素造成的划伤比较严重：在吊装、运输和结构加工过程中，磕碰、拖拉、锤击等人为因素造成的划伤比较严重，使得表面处理难度加大，而且也是处理后产生锈蚀的主要原因。
3.7 设备因素：在型材、板材卷弯、折弯过程中，造成的划伤和折痕也是处理后产生锈蚀的主要原因。
3.8 其他因素：不锈钢原材料在采购、储存过程中，由于吊装、运输过程产生的磕碰和划伤也比较严重，也是产生锈蚀的原因之一。
再补充介绍点不锈钢的有关实用知识或许对大伙有用一、不锈钢热轧钢板不锈钢热轧钢板是用热轧工艺生产的不锈钢钢板。
厚度不大于3mm的为薄板，厚度大于3mm的为厚板。
用于化工、石油、机械、船舶等行业制造耐蚀零件、容器和设备。
其分类和牌号如下：1.奥氏体型钢(1)1Cr17Mn6Ni15N;(2)1Cr18Mn8Ni5N;(3)1Cr18Ni9;(4)1Cr18Ni9Si3;(5)0Cr18Ni9;(6)00 Cr19Ni10;(7)0Cr19Ni9N;(8)0Cr19Ni10NbN;(9)00Cr18Ni10N;(10)1Cr18Ni12;(11)0Cr23Ni13;(12)0Cr25Ni20;(13) 0Cr17Ni12Mo2;(14) 00Cr17Ni14Mo2;(15)0Cr17Ni12Mo2N;(16) 00Cr17Ni13Mo2N;(17) 1Cr18Ni12Mo2Ti;(18) 0Cr18Ni12Mo2Ti;(19) 1Cr18Ni12Mo3Ti;(20) 0Cr18Ni12Mo3Ti;(21) 0Cr18Ni12Mo2Cu2;(22)00Cr18Ni14Mo2Cu2;(23) 0Cr19Ni13Mo3;(24) 00Cr19Ni13Mo3;(25) 0Cr18Ni16Mo5;(26) 1Cr18Ni9Ti;(27) 0Cr18Ni10Ti;(28) 0Cr18Ni11Nb;(29) 0Cr18Ni13Si4 2.奥氏体——铁素体型钢 (30)0Cr26Ni5Mo2;(31)00Cr18Ni5Mo3Si2; 3.铁素体型钢 (32)0Cr13Al;(33) 00Cr12;(34)1Cr15;(35)1Cr17;(36)1Cr17Mo;(37)00Cr17Mo;(38)00Cr18Mo2;(39)00Cr30Mo2;(40)00Cr27Mo4.马氏体型钢(41)1Cr12;(42)0Cr13;(43);1Cr13;(44)2Cr13;(45)3Cr13;(46)4Cr13;(47)3Cr16;(48)7C r17 5.沉淀硬化型钢(49)0Cr17Ni7Al 二、不锈钢冷轧钢板不锈钢冷轧钢板是用冷轧工艺生产的不锈钢钢板，厚度不大于3mm的为薄板，厚度大于3mm的为厚板。
用于制作耐腐蚀部件，石油、化工的管道、容器、医疗器械、船舶设备等，其分类和牌号如下： 1.奥氏体型钢除与热轧部分相同外(29种)，还有：(1)2Cr13Mn9Ni4(2)1Cr17Ni7(3) 1Cr17Ni82.奥氏体——铁素体型钢除与热轧部分相同外(2种)，还有：(1)1Cr18Ni11Si4AlTi(2) 1Cr21Ni5Ti3.铁素体型钢除与热轧部分相同外(9种)，还有：00Cr174.马氏体型钢除与热轧部分相同外(8种)，还有1Cr17Ni25.沉淀硬化型钢：同热轧部分三、铁素体、奥氏体、马氏体简介大家知道固态金属及合金都是晶体，即在其内部原子是按一定规律排列的，排列的方式一般有三种即：体心立方晶格结构、面心立方晶格结构和密排六方晶格结构。
金属是由多晶体组成的，它的多晶体结构是在金属结晶过程中形成的。
组成铁碳合金的铁具有两种晶格结构：910℃以下为具有体心立方晶格结构的α——铁，910℃以上为具有面心立方晶格结构的Υ——铁。
如果碳原子挤到铁的晶格中去，而又不破坏铁所具有的晶格结构，这样的物质称为固溶体。
碳溶解到α——铁中形成的固溶体称铁素体，它的溶碳能力极低，最大溶解度不超过0.02%。
而碳溶解到Υ——铁中形成的固溶体则称奥氏体，它的溶碳能力较高，最高可达2%。
奥氏体是铁碳合金的高温相。
钢在高温时所形成的奥氏体，过冷到727℃以下时变成不稳定的过冷奥氏体。
如以极大的冷却速度过冷到230℃以下，这时奥氏体中的碳原子已无扩散的可能，奥氏体将直接转变成一种含碳过饱和的α固溶体，称为马氏体。
由于含碳量过饱和，引起马氏体强度和硬度提高、塑性降低，脆性增大。
