35kV电站并网流程
发电机并网步骤1
发电机主要并网步骤一，发电机并网条件1，汽机稳定在3000转每分钟，注意，如果汽机不能稳定在3000转每分钟，切不不可有并网的任何操作。
2，检查发电机测量，保护，计量回路无异常，同期以及励磁回路无误。
3，发电机进线小车在试验位置，发电机出口开关在冷备用状态。
二，并网主要操作步骤（在操作之前先把汽机联跳和灭磁联跳压板推出，其他保护全部投入）1励磁调节柜的操作1)把励磁调节柜电源打开，确认此时运行-退出开关在退出状态，置位投入-退出在退出状态，PASS在退出状态2)把励磁变小车投入，把励磁变低压侧刀闸投入，合灭磁开关3)把就地-主控打到就地，手动-自动打到自动，运行-退出打到运行，置位投入-退出打到投入，定子电压会升值所设的默认值，缓慢升励磁电压，直至定子电压到达发电机额定电压，退出置位。
在此过程中，必须观察发电机各组采样有无异样变化，如有，则停止升压，查明原因，如有必要可直接跳灭磁开关2，同期屏的主要操作，可选择手动同期和自动同期，在此之前，把发电机进线小车打到工作位置，把122开关推至工作位置。
手动同期操作，1）将远方就地打到就地，2）手动自动打到手动3）同期闭锁开关在投入4）选择一号线路的1TK5）先把把手打到粗，观察并网两侧电压有无异常，如无，再把把手打到精，这时手动同期表中间的指针会顺时针方向转动，如不转动，可调整发电机频率，在12点附近方向（+_20度），按手动合闸自动准同期1)将远方就地打到就地，2)手动自动打到自动3)同期装置上电4)同期闭锁开关在投入5)把同期开关投入即选通道。
6)按启动同期按钮三，并网之后操作步骤检查发电机各组电流和电压回路是否正确，将同期屏上所有把手打到退出状态，把励磁调节柜上的置投入-退出在退出状态，恢复汽机联跳和灭磁联跳压板，检查发电机各组电流，电压，功率是否正常。
35KV变电站后台操作步骤
35KV变电站后台操作步骤1、双击“第一步”：
2、出现下图点击“确定”：
3、双击“第二步”：
4、出现下图点击“通讯控制”：
5、出现下图点击“启动全部端口”：
6、出现下图点击“确定”：
7、双击“Real exe”:
8、出现下图：
9、在图上任意地方右键点击出现下图点击“用户登录”：
10、出现下图，输入用户名1口令1点击“登录”：
11、登录成功后在图上任意位置右键点击出现下图点击“遥控操作”：
12、左键点击所要操作电柜所对应的断路器图形如下图：
13、点击后出现下图输入操作员1口令1监护员2口令2：
14、完成上述操作后需操作五防，如下图右键点击对应开关柜的断路器图形：
15、点击后出现下图然后点击“遥控解锁”：
16、出现下图后点击“登录解锁”：
17、出现下图后点击“登录”无须密码：
18、登录成功后如下图点击“下发解锁”：
19、点击后出现下图点击“下发执行命令”：
20、完成上述操作后再在电力监控系统图里如下图点击“五防解锁”：
21、出现下图后点击“确定”：
22、确定后操作结果显示：“解锁成功”，出现下图点击“遥控预置”：
23、出现下图后点击“确定”：
24、确定后出现下图且操作结果显示：“返校正确”，点击“遥控执行”：
25、执行完毕后检查所对应电柜的断路器指示灯颜色红色为合闸、绿色为分闸；
26、操作完毕。
发电机并网操作流程(修改)
发电机并网操作流程(修改)发电机操作流程发电机自动准同期并网操作流程1、测试发电机、管母、励磁变压器绝缘合格。
2、检查确认F01乙隔离开关在合位。
3、检查确认F1P隔离开关在合位。
4、检查确认F2P隔离开关在合位。
5、检查确认F05隔离开关在合位。
6、检查确认F01开关在工作位置。
7、检查发电机保护屏就地/远控转换开关在远控位置。
8、检查F01开关柜上就地/远控/跳闸转换开关在远控位置。
9、检查自动准同期装置手动/半自动/自动开关在自动位置。
10、检查自动准同期装置工作/试验开关在工作位置。
11、检查自动准同期装置检无压/检同期开关在检同期位置。
12、检查发电机保护屏各保护压板（除非电量保护压板、跳主气门压板外）均已投用。
13、检查励磁功率柜出口隔离刀闸确在合位。
14、检查励磁调节柜控制箱确已上点。
15、检查励磁调节柜指示灯正确。
16、在热电直流屏上检查发电机组直流事故油泵电源开关在合位。
17、热电直流屏上检查发电机组起励电源开关在合位。
18、检查发电机交流油泵电源确在合位。
19、检查发电机励磁功率柜电源确在合位。
20、接到汽轮机控制室通知汽轮机转速已达到3000转/分。
21、按励磁调节屏上合闸按钮。
22、投入发电机保护屏非电量保护压板。
23、按励磁调节屏上起励按钮。
24、按励磁调节屏增、减磁按钮调整发电机出口电压至系统电压。
25、检查确认发电机频率在49.90~50.10Hz之间。
26、在发电机保护柜上将同期请求压板投入。
27、接到汽轮机房可并网通知。
28、用解锁钥匙进行解锁。
29、在后台上进行F01开关的合闸操作。
30、并网成功后立即查看发电机组无功功率是否为正，如不为正则应立即按励磁调节屏增、减磁按钮，增减励磁电流使其为正。
31、投入发电机保护屏跳主气门压板。
32、通知调度室发电机组并网成功，可增加负荷。
33、发电机带负荷运行时301值班人员严密监视发电机组功率因数，发电机组额定功率因数为滞后0.85，运行功率因数应保持在滞后0.80~0.89之间。

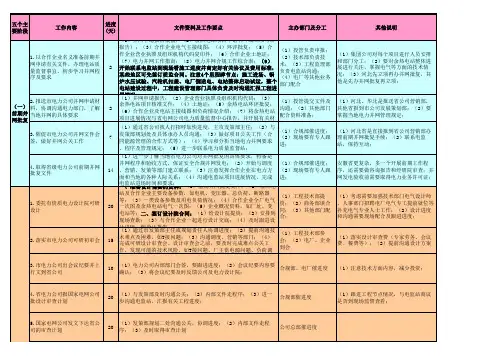

电力并网工作全过程说明1
10
（1）主设备厂家资料；（2）审计审查会议纪要；（3）完成主要 设备订货，如保护装置；
（1）工程技术部负责 设计院沟通；（2）电 厂落实现场设备情况
（1）尽快根据施工图进行设备采购和施 工洽谈；
11.市电力公司施工图审查确 认
5
（1）施工图；（2）市初步设计审查会议纪要；（3）与调度等部 门开始进一步沟通；
7
（1）通过省公司找人打招呼加快进度，主攻发策部主任；（2）与 （1）合规部催进度； 发策部规划处及具体承办人员沟通；（3）做好项目公关工作（合 （2）现场要有专人跟 同能源管理的合作方式等）；（4）学习和分析当地电力并网要求 进； 、程序及管理规定；（5）进一步联系电力质量监督站； （1）进一步了解当地省电力公司对并网批复的具体要求，特备是 并网程序和验收方式，保证安全合规并网发电；（2）开始与调度 、营销、发策等部门建立联系；（3）注意发挥合作企业在电力方 面和当地的各种人际关系；（4）沟通电监站项目进展情况，完成 电监站进场时间和要求； 一、准备设计需要的资料：（1）前期并网批复文件；（2）余热电 站及合作企业主要设备参数，如电机、变压器、总负荷、断路器 等；（3）一类设备参数及用电负荷情况；（4）合作企业全厂电气 一次图及余热电站电气一次图；（5）企业概况资料，如厂址、变 电站等；二、签订设计院合同：（1）给设计院提资；（2）安排到 现场查勘；（3）与合作企业一起进行设计交底；（4）及时跟进设 计进度，催设计报告； （1）通过市发策部主任或规划责任人协调进度；（2）提前沟通技 术难点及困难，如T接问题；（3）沟通调度、营销等部门；（4） 完成可研设计审查会。设计审查会之前，要及时完成难点公关工 作，发现可能的技术风险，如T接问题、厂主供电源问题、负荷调 （1）合规部催进度； （2）现场要有专人跟 进；

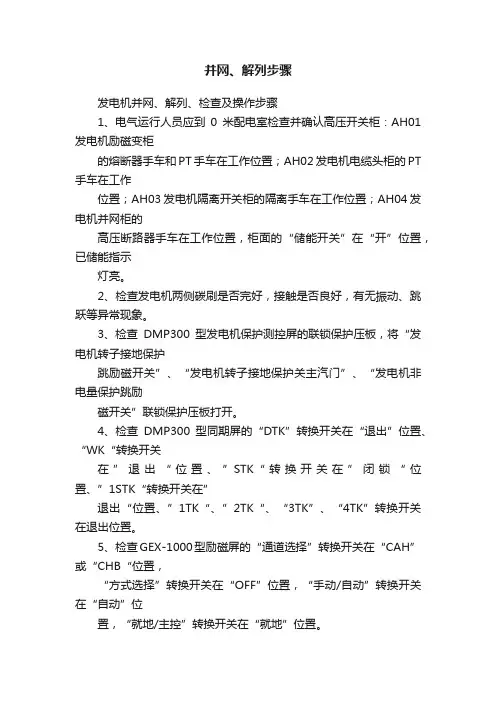

并网、解列步骤
并网、解列步骤发电机并网、解列、检查及操作步骤1、电气运行人员应到0米配电室检查并确认高压开关柜：AH01发电机励磁变柜的熔断器手车和PT手车在工作位置；AH02发电机电缆头柜的PT 手车在工作位置；AH03发电机隔离开关柜的隔离手车在工作位置；AH04发电机并网柜的高压断路器手车在工作位置，柜面的“储能开关”在“开”位置，已储能指示灯亮。
2、检查发电机两侧碳刷是否完好，接触是否良好，有无振动、跳跃等异常现象。
3、检查DMP300型发电机保护测控屏的联锁保护压板，将“发电机转子接地保护跳励磁开关”、“发电机转子接地保护关主汽门”、“发电机非电量保护跳励磁开关”联锁保护压板打开。
4、检查DMP300型同期屏的“DTK”转换开关在“退出”位置、“WK“转换开关在”退出“位置、”STK“转换开关在”闭锁“位置、”1STK“转换开关在”退出“位置、”1TK“、”2TK“、“3TK”、“4TK”转换开关在退出位置。
5、检查GEX-1000型励磁屏的“通道选择”转换开关在“CAH”或“CHB“位置，“方式选择”转换开关在“OFF”位置，“手动/自动”转换开关在“自动”位置，“就地/主控”转换开关在“就地”位置。
6、确认汽轮机转速已达到3000r/min，并已具备发电条件。
7、励磁柜QF1刀闸合闸按下“MK合闸”按钮，“MK合闸指示”灯亮10S后按下“起机令”按钮，GEX-1000装置“自动运行”指示灯亮发电机将自动零起升压观察“机端电压”、“转子电压”电压表指针，“机端电压”应恒速缓慢平稳的上升到9.8KV左右，“转子电压”在一个摆动周期后将缓慢平稳的上升到80V左右不定，如有异常（如指针摆动幅度较大）应立即按下“停机令”按钮待发电机电压稳定在10KV左右后，用“减磁/增磁”转换开关将发电机电压调整到与系统电压相临近的电压，增磁/减磁时一个操作周期应不大于3S，且周期间间隔应大于5S 检查发电机碳刷是否有打火等异常现象。
发电厂并网流程及手续课件
并网验收包括对发电厂的电气设备和控制系统进行测试和评估，确保其性能和 安全符合电网的标准和要求。同时，还需要对发电厂的运行人员进行培训和考 核，以确保其具备合格的技能和知识。
发电厂的并网调试
总结词
并网调试是对发电厂接入系统的实际运行效果进行测试和调整的过程，需要确保发电厂与电网的协调运行。
申请材料的真实性
确保所有提交的申请材料真实、准确，不得有任何虚假或误 导性信息。
提供的文件和资料应符合相关法规和标准，如有疑问应及时 核实。
申请过程的合法性
遵守国家和地方政府的法律法规，确保并网流程的合法性 。
在申请过程中如有疑问或困难，应寻求专业法律咨询或相 关部门指导。
申请后的维护与更新
并网手续完成后，应定期检查和维护 发电厂的并网设施，确保其正常运行 。
取得相关证照和资质
03
发电厂必须具备相关的证照和资质，如电力业务许可证、并网
许可证等。
并网申请的步骤
提交并网申请材料
审核并网申请
发电厂需向当地电网企业提交并网申请材 料，包括发电厂的基本情况、设备参数、 发电计划等。
当地电网企业会对发电厂的并网申请进行 审核，包括对发电厂的技术和安全等方面 的审核。
签订并网协议
并网验收及调试
如果发电厂的并网申请被批准，当地电网 企业会与发电厂签订并网协议，明确双方 的权责和义务。
在签订并网协议后，当地电网企业会对发 电厂进行并网验收和调试，确保发电厂能 够安全、稳定地并入电网。
并网申请的材料
并网申请表
发电厂需填写并网申请表，包 括发电厂的基本情况、设备参
数、发电计划等信息。
务。强化安全ຫໍສະໝຸດ 管加强对发电厂并网过程的安全监 管，确保电网安全稳定运行。
并网流程
五、新建电厂并网工作流程新建电厂并网工作流程图说明一、在进入流程图所列工作之前，电厂应完成以下与调度机构相关的前期工作：1、规划立项、设计审查、设备采购等应满足电网安全、技术和管理标准。
2、为便于新设备顺利并网和四川省调履行职责，业主单位应邀请四川省调参加：可研审查、接入系统审查、初设审查等；涉网一、二次设备选型和标书审查；业主单位应于审查前1个月将待审查资料提交给四川省调。
3、按照节能发电调度办法实施细则的要求，向省经委正式报送发电机组的相关参数，资料齐备并经公示后，方可纳入机组发电排序。
二、流程图所列各项工作说明：1、电厂在计划并网前6个月，应与调度中心技术处取得联系，申请安排召开新建电厂接入协调会。
会前应准备电站建设基本情况、发改委和省电力公司的批复材料、电气设备参数、送出线路概况、通信和自动化初设方案等相关资料。
会上详细记录各专业所提技术要求和未尽事宜。
会后，完善各项工作，并按照会上各专业提出必须做的各项试验，联系有资质的试验单位编制试验方案，并于并网调试前30天将机组试验方案（见附录十）提交省调各专业审查。
2、并网调试前5个月，电厂应向省调方式处提交下达电站设备调度命名编号及调度管辖范围所需蓝图。
方式处根据图纸确定调度关系、下达设备命名编号，并于并网前3个月以省公司文件形式送达电厂。
3、并网调试前5个月，电厂应向调度中心水调处提交水库调度所需的水电站设计资料、历史水文气象基本资料以及有关流域、枢纽和机组运行有关的图表（见附录一）。
4、并网调试前5个月，电厂应向调度、通自中心通信处提交通信接入设计正式方案、光缆路由资料；向调度、通自中心自动化处提交电厂二次系统安全防护系统、监控系统、电能量采集装置、调度数据网络设计方案和主站接入实施方案以及工作计划。
5、并网调试前3个月，电厂在取得设备调度命名编号正式文件后，领取《四川电网并网调度协议》范本，填报本厂相关内容后提交技术处。
电网企业在并网调试前2个月与电厂正式签订《并网调度协议》。
并网及注意事项课件
致变压器绝缘等级不太高,造成绝缘击穿.)
*
查＃3主变抽头位置在“ 10 ”位。在＃3发－变组保护A柜、B柜、C柜上查无电气保护动作报警。 查＃3发－变组保护C柜上“灭磁开关联跳”压板在退。跳机后,灭 磁开关跳开,会联跳512,故投入＃3发－变组保护A柜、B柜、C柜上“512开关跳闸”主、副 压板。因为任一发变组保护动作均要启动该跳闸压板,且机组停 机后512要合环,故需退出该压板投入＃3发－变组保护A柜、B柜、C柜上“513开关跳闸”主、副 压板。联系网控送上512或513开关的OK小开关。 (OK小开关为512或 513开关的同期装置并网的操作电源)查512 OK或513 OK灯亮。查“汽机DEH允许同期”信号来。
l二、待并发电机与电网频率大小不相等:
*
l 电压差△U的作用下，同样会在发电机与电 网所组成的回路中产生一个冲击电流。
l三、待并发电机与电网电压相位不相等:
*
l 因为相序自有A相并网时同相位，其电压差为零，其他两 相不同相位，电压差是相电压的√3倍，会产生强大冲击电 流和强大电磁力矩，使电机受到严重损坏，并且电机永不 能进入同步
*
#3发电机手动并网查512开关在断开位置。查513开关在断开位置。查3机地刀闸在断开位置。查3变中在合闸位置。查3甲刀闸在合闸位置。查＃3主变抽头在“10”位。在＃3发－变组保护A柜、B柜、C柜上查无电气保护动作报警。 查＃3发－变组保护C柜上“灭磁开关联跳”压板在退。在＃3发－变组保护A柜、B柜、C柜上投入“512开关跳闸”主、副压板。 在＃3发－变组保护A柜、B柜、C柜上投入“513开关跳闸”主、副压板。 查“手合＃3机灭磁开关LMK条件”满足。选择＃3发电机并网控制程序为“手动并网程序”并确定。查“合＃3机灭磁开关LMK”允许灯亮。按下灭磁开关“合闸/分闸”按钮，合上灭磁开关。查灭磁开关LMK已合好，其状态指示红灯亮。查“AVR开机条件”满足，“AVR开机”允许灯亮。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一．工程建设并网手续及流程
按照数字编号，并网手续及验收过程中需要签约的内容依次如下：
1.获得项目发改委立项核准文件。
2.测绘签约及测绘地形图。
3.项目与光伏电站设计院签约，制作出可研报告，地勘报告，同时
出具土地使用报告。
4.根据项目可研，出具接入方案委托设计的函，与饶电设计院签约。
5.组织接入方案设计人员现场查勘，出具接入方案。
6.根据饶电设计院的接入方案，提出申请，请上饶市供电公司进行
接入方案审查。
如果方案较为复杂，需要提前去省电力公司与专家沟通。
7.依据接入方案，即刻可以开展外线接入工程设计的签约。
外线接
入施工工程的签约。
通信通道工程的签约。
整定值计算工程的签约，启动调试方案的签约。
要求地调下达调度一次编号，下达继电保护CT变比选型建议。
并网调度协议的签约，购售电合同的签约，供用电合同的签约，调度人员上岗证培训，市调信通公司签约，下达通信方式单。
同时组织上饶供电公司人员进行初步设计图纸审查。
8.线路工程及站内工程土建基础完工后，由上饶市电力公司基建部
开展质评工作。
9.在外线工程完工，站内电气设备安装到位，试验良好并出具试验
报告后，电站内后台监控系统与市调度调试正常后可进行第一次
验收工作。
验收工作由上饶市供电公司建设部组织，并出具整改报告，整改报告含线路工程和站内工程。
10.第一次验收的同时可开展电站安全性评估工作，由上饶市电力
公司安监部组织。
11.根据整改报告整改完成后，反馈上饶市供电公司进行复检。
复
检完全合格后，此时应具备并网发电条件，提请上饶市电力公司召开启委会。
12.准备汇报材料以及初步的会议纪要，召开启委会并获得专家组
现场评定合格后，即完成并网发电及验收手续。
13.提交申请接入并网的函，调度联系人员的函致市调后。
由市调
度安排进行并网工作，并网过程中的一系列冲击试验及带负荷试验由市调指定，运维人员执行，厂家及施工人员配合，最终实现并网。
以上为35KV电站并网的全部手续流程，电站建设过程都围绕着这个流程依次下来，其中产生的费用另外也需要根据这个流程进行预算。
