自升式海上风机安装平台桩腿升降系统设计
自升式海上风机安装平台桩腿升降系统设计作者：唐蔚平裘继承薛雷刚来源：《广东造船》2014年第05期摘要：本文主要介绍自升式平台桩腿升降系统形式，分析海上风机安装平台的特点，优先选择和设计一种适用风电安装平台使用的升降系统。
关键词：海上风机安装；自升式；升降系统中图分类号：TK89 文献标识码：A1 前言海上风电在上世纪90年代初率先从欧洲起步，我国的海上风电发展则相对较晚，直到2007年，我国海上风电示范项目才建成发电，随后发展速度也十分缓慢。
但随着海上风电上网电价的明确，特别是国家能源局最新规划的出台：到2020年，海上风电装机容量将达到 30 MW。
海上风电工程将迎来新的发展机遇，开展关键技术研究和开发显得非常必要和迫切。
2 自升式平台桩腿升降系统形式自升式平台桩腿升降系统，用于桩腿插入海底并支撑起平台离开海平面一定高度，进行各种作业。
其主要形式有液压顶升式和齿轮齿条式。
2.1 液压顶升式液压顶升式桩腿升降装置，由液压驱动系统提供动力，确保桩腿能够克服泥土、砂石等带来的阻力和升降平台自身的重力，将桩腿插入（拔离）海床以及升降整个平台。
平台桩腿在工作过程中需运行平稳，无卡死现象；插桩（拔桩）过程中，液压执行机构需满足一定节距的行程要求；系统设计为自锁式桩腿液压升降系统，在各种工作及非工作状态下，系统可实现自锁；通过操作计算机或中央控制台，完成平台的升降作业。
2.2 齿轮齿条式齿轮齿条式桩腿升降装置，由动力驱动系统、动力传递系统（主要包括齿轮齿条及相应的减速机构）和平台升降控制系统三大部分组成。
该系统是在平台适当位置的桩腿上设置一定数量的齿条，并对应在每根齿条上安装几个小齿轮，齿条及其对应的小齿轮数量根据所要求的举升能力和平台总体要求加以确定。
动力通过桩边马达驱动齿轮减速箱，然后传递给与齿条啮合的小齿轮，从而带动平台的升降。
齿轮齿条式升降系统的最大优点是具有升降速度快、操作简单和易对井位。
3 国外自升式平台桩腿升降系统简介3.1 英国“Resolution”安装船由英国五月花能源公司设计、我国山海关造船厂承建的“果敢”号安装船，是第一艘专为海上风电场基础施工及风力发电机安装而建造的海洋工程船。
自升式海上风电安装平台管路设计

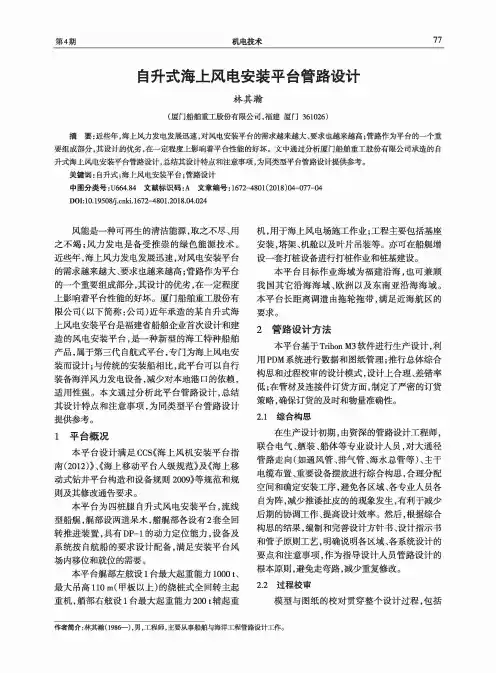

第4期机电技术77自升式海上风电安装平台管路设计林其瀚(厦门船舶重工股份有限公司，福建厦门361026)摘要:近些年，海上风力发电发展迅速，对风电安装平台的需求越来越大、要求也越来越高;管路作为平台的一个重 要组成部分,其设计的优劣，在一定程度上影响着平台性能的好坏。
文中通过分析厦门船舶重工股份有限公司承造的自 升式海上风电安装平台管路设计，总结其设计特点和注意事项,为同类型平台管路设计提供参考。
关键词：自升式;海上风电安装平台;管路设计中图分类号:U664.84文献标识码:A文章编号:1672-4801(2018)04-077-04D01:10.19508/ki.l672-4801.2018.04.024风能是一种可再生的清洁能源，取之不尽、用 之不竭;风力发电是备受推崇的绿色能源技术。
近些年，海上风力发电发展迅速，对风电安装平台 的需求越来越大、要求也越来越高;管路作为平台 的一个重要组成部分，其设计的优劣，在一定程度 上影响着平台性能的好坏。
厦门船舶重工股份有 限公司（以下简称:公司）近年承造的某自升式海 上风电安装平台是福建省船舶企业首次设计和建 造的风电安装平台，是一种新型的海工特种船舶 产品，属于第三代自航式平台，专门为海上风电安 装而设计;与传统的安装船相比，此平台可以自行 装备海洋风力发电设备，减少对本地港口的依赖, 适用性强。
本文通过分析此平台管路设计，总结 其设计特点和注意事项，为同类型平台管路设计 提齡考。
1平台概况本平台设计满足CCS《海上风机安装平台指 南(2012)》、《海上移动平台人级规范》及《海上移 动式钻井平台构造和设备规则2009》等规范和规 则及其修改通告要求。
本平台为四桩腿自升式风电安装平台，流线 型船艉，艉部设两道呆木，艏艉部各设有2套全回 转推进装置，具有DP-1的动力定位能力，设备及 系统按自航船的要求设计配备，满足安装平台风 场内移位和就位的需要。
海上风电升压站平台安装方法及技术研究
海上风电升压站平台安装方法及技术研究摘要：随着我国海上风电项目在近海浅水区域和潮间地区的大规模开发，近海区域可开发利用的风电资源逐渐减少，海上风电必将向深远海发展。
在海南、广东、福建、浙江及山东等附近海域离岸10海里外水深可达20～60m［1］，重力式、大直径单桩及高桩承台基础等在基础重量、施工成本及施工难度等方面均不适用大容量风电机组安装，而强度高、重量轻、受海流作用变形小的导管架基础是海上风电、海上石油开发以及海上其他资源开发领域应用最为成熟的结构方式，在未来的深远海海洋资源开发中必将发挥重要的作用。
因此，本文以福建海域某海上风电项目为例，对导管架在深远海域海上风电项目的施工方式进行研究。
关键词：海上风电；升压站平台；电力设备安装引言对于整个海上风电场的建设而言，风电机组基础建设无疑是最为关键的部分，其建设好坏关系着整座风电场的运营。
但由于我国海上风电建设尚处于起步阶段，风电机组基础的施工技术相对薄弱，并且在当前“抢装潮”的大背景下，风电机组基础的施工资源将非常紧张，因此，设计合理的施工设备配备方案变得尤为重要。
本文以广东省某海上风电场项目为例，对风电机组基础的施工设备配备方案进行了相关设计与研究。
1海上风电升压站平台布置形式我国东部海域风能资源丰富，在浅海地区建立风力发电厂，是充分利用自然清洁能源的重要体现形式。
海上风电充分利用了海洋风能作为动力能源，将风能转换为电能，并通过海缆将电能输送到陆地电网中，最终并入电网运行。
海上风电升压站平台是将风电机组发出的电能通过集电线路进行汇集、升压，并将电能输送到陆地电网的模块装置，它既是海上风电场的控制中心，又是海上风电场的应急避难场所。
目前升压站平台多采用钢结构形式布置，平台通过4根导管架固定到桩基上，利用海上工作平台的建造经验，将电力设备分层布置在平台上部。
平台在布置方式上除了需考虑设备运行需求外，还要兼顾安全性和应急疏散能力，普遍采用4层甲板、3层布置的方式，采用无人值守的运检方式，因此不用考虑布置运检人员的长期生活设施。
海上风电场升压站关键技术研究
海上风电场升压站关键技术研究摘要：海上风电场升压站是海上风电场电能汇集和外输的能源枢纽。
文中拟对装机容量为400MW的海上风电场升压站的选型、主接线、平面布置等关键技术进行初步研究，进一步了解海上升压站电气设计的主要内容，为海上升压站的设计提供理论基础。
关键词：海上风电场，升压站，主接线0 引言中国是能源大国，更是用电量大国。
到2025年，亚洲用电量将占全球的一半，中国用电量将占全球的三分之一。
在双碳政策的鼓励和引导下，大力发展可再生能源成为当前降低碳排放的重要举措。
利用海上风能这一可再生能源进行发电，没有废水、废气的排放，也没有燃料的消耗，既能促进当地的经济发展，也不会破坏原有的生态环境和人居环境，是解决能源紧缺的最佳选择之一。
世界能源署预测，2040年，可再生能源将占全球电力的2/3，其中风电、光伏占40%，到2050年，风电年新增装机规模将达130GW左右。
而我国拥有渤海、黄海、东海、南海四大领海，海上风能资源丰富，占我国风能资源的75%左右。
随着风力发展技术的逐步成熟，海上风力发电成为新能源发电的重要组成部分。
1 海上风电场升压站概述海上升压站是海上风电场电能汇集和外输的能源枢纽。
因其所处为海上环境，电气设备需要具有防盐雾、防湿热、防生物霉菌等“三防”要求，有些地方还有抗强台风和狂浪的要求，以及防高紫外线辐射的问题。
且海上升压站远离大陆，其运行维护较为困难，需采用远程监控、设备状态监测和无人值守的运行方式。
2 海上风电场升压站发展现状经过国内近几年的行业发展和技术储备，海上升压站技术日渐成熟，已掌握了海上升压站的设计、建造、安装技术，一座座海上升压站在中国沿海海域建设完成，为海上风电的发展作出了贡献。
截止2022年上半年，全球海上风电装机总容量为54.9GW，其中中国装机容量占比45%（24.9GW）。
2022年上半年全球风电装机容量增长6.8GW，其中主要增量来自于中国。
2022年上半年，全球新投产的海上风电场共33座，其中中国25座。
《船海工程》2020年总目次
栏目及篇目•船舶工程•《船海工程》2020年总目次作者期数页码旋臂水池试验数值仿真影响因素分析冯康佳，胡芳琳，刘乐11散货船弹性舱口角隅设计顾俊,傅建鹏，何建军，郑凯奇15面向船舶检验的无人机关键技术解决方案蔡玉良，向林浩，何洪磊,赖际舟，吕品，石昌俊，蔡小飞110多功能水体环境监测水面无人艇的设计杨阳，耿巍麟，李天博，陈超，陶武梁115牛庄灯船数字复原关键技术窦晓亮，张思航119大型高冰级破冰LNG船结构设计潘果，司昭，王小宁122沉船扳正封尾力计算吴建成127两种横向加速度计算方法对集装箱系固的影响黎峰，顾峰，刘向冬,李邦华130深海载人平台框架式稳定翼/舵结构设计杜一凡，俞白兮，赵青，郝恒136某内河船型线变化对阻力和自航性能的影响分析曹洪建140基于细菌觅食算法的船舶舵减横摇PID控制器设计李晨，陈永冰,李文魁，周岗145标准船模的CFD多维度仿真与拖曳水池试验对比张立，杨信林,周传明，陈建挺，陈伟民148多工况应力约束下多用途船货舱结构优化苏绍娟，张祥，王天霖，赵勇152超深水钻井船月池角隅区域疲劳强度及载荷敏感性分析王斯虎，薛鸿祥,唐文勇156 VLGC舱段结构强度有限元分析方法邱吉廷，李文华,郑文青16某耙吸挖泥船上层建筑整体振动分析陶尼斯，李成君,孙雪荣167某邮轮设计中电梯井结构的强度计算分析钟守道，吴熙，费钟成，张少雄31 22000TEU集装箱船电力系统谐波抑制方案周祎隆，傅晓红，夏骏35某汽车运输船货舱风道通风数值模拟及优化设计李邦华，张展飞，赵耀中，许浩310基于滑移网格方法的水陆两栖飞机单船身耐波性数值模拟李新颖，吴彬，蒋荣314科考船空调通风系统设计特点分析周启学，张伟，毛奇志,任晋宇319 32000m3LEG船压缩机室振动计算与控制谢继光，陶晖，洪伟324船底砰击直接计算方法及其软件实现胡欣，胡江，胡丰梁329深海采矿船船体结构三维宜接设计分析陶尼斯，张勇，郭兴乾，杨亚男，李成君334 2万箱集装箱船舱口盖精度控制技术方案设计与实施郝传宏340平地造船滑移接驳下水技术李春辰344 400000DWT智能矿砂船冗余导航系统设计方案陈立，朱兵348船型小样本结合近似模型的阻力性能优化黄国富，张乔宇353 IACS UR A2和OCIMF MEG4对系泊配置要求的对比分析黄昊，刘鹏，王静炜359螺旋桨负荷轻重的逆向修正计算与实践谭国辉364全冷藏集装箱船结构设计要点顾斌斌，仲琦，孙慧莉369大型船坞龙门吊建造技术要点李冬明，沈旭东373基于CATIA V6的厕装自制件BOM自动生成二次开发技术周桐,徐思豪，程哲，杨中源377水陆两栖飞机船体线型优化设计与试验验证郑小龙，唐彬彬，王明振，蒋荣382长江船舶污染能耗水平评价体系构建李博文，邓健，王丽铮，沈慧387舰载方舱侧壁结构设计赵超，曾文源，王平，范啸平528船模阻力CFD结果的不确定度分析张立,周传明，陈伟民，陈建挺533大型集装箱船环段起浮稳性分析王璐毗，柳卫东，朱岚劫，董泽祥537超大型集装箱船绑扎桥结构轻量化设计张鼎，孔小兵，刘奕谦，陈忱，汤宵扬541船舶能效数据的处理与分析王楠，周旭，何金伟，周兰喜，莫中华,徐文宇545网络计划在邮轮薄板流水线管控中的应用朱妥庆，余逸，王炬成549炸药背基对爆炸冲击载荷的影响分析刘聪，张世联554断级与无断级滑行艇阻力性能的数值预报吴本坤，秦江涛，贺伟558船体形状因子的数值分析艾子涛，徐方磊，周广利563某型科考船人员撤离仿真试验窦晓亮，刘英良568锚唇强度分析倪伟平，翟帅帅572基于均匀正交萤火虫算法的采矿船主尺度优化卓宏明，陈倩清576客船低位照明与相关安全标志设计徐蓉,周建桦581推拉式真空集便器在船舶上的应用严巾堪，赵斌，李鹏，吕鹤婷,刘新宇586飞行甲板防滑涂料性能鉴定指标分析杨哲589•轮机工程•高速船螺旋桨油压安装规范公式合理性分析.....基于三通道2D-CNN的逆变器功率管开路故障诊断方法••…计入轴线偏斜的船舶可倾瓦推力轴承润滑性能分析大型柴油发电机组专用吊具设计...............木质渔船机舱水位监控系统设计................基于有限元法的长醍轴安装方法仿真分析..............................谭祖胜，吴放明172商蕾,武美君，高海波,林治国，何业兰，陈亚杰178 .................高景，赵丙乾，欧阳武183 ....................潘熙希，朱奎，刘骅187 ........................卢运娇，罗思思190 .................胡继敏，周建辉，孙锋194舰用膜式气囊隔振器刚度特性计算方法成玉强，帅长庚198n地震载荷下应急发电机组柴油机主轴承运动副间隙及载荷分析王奎，吴朝晖1103某船主机机外滑油系统串油清洗工艺设计陆洋，酉小广，左红稳，肖海瑞1107船舶机舱协作式模拟训练评估方法龚恒宇，曹辉1111半潜式起重拆解平台快速排载系统的建模仿真高海波，唐翊铭，张胜飞，林治国，武美君392轴承振动信号自适应诊断建模方法穆丽蓉，胡磊397岸电对接靠港船舶无缝供电控制方法的改进宋艳琼，陈灵超，高海波，肖乐明3101柴电混合动力船舶能量分配优化方法庞水，林叶锦，张均东，任东平，刘国强3106船舶监控系统运行数据抽取与分析方案设计胡琦，朱国情，陈于涛3112基于支持向量机的船舶感应电机轴承故障在线诊断方法薛征宇，郑新潮，邱翔，邱赤东51采用转轮除湿的船用空调新风预处理方案朱世奇，陈武，杨玉洁，郑超瑜56油船货油加热蒸汽供给阀的液动控制设计林华建，陈庆鹏，郑超瑜，俞文胜510操舵仪性能评比中舵阻力能耗评价指标设计张智颖，刘勇，陈永冰,李文魁514隔膜增压装置冷却系统强化换热模拟实验杨兴林，周颖臻，陈波519船舶发动机排气污染物满足不同标准的差异分析贾建雄，张世恒，王忠俊523•海洋工程•实时预测FPSO与穿梭油船位置的方法朱进全1115基于GNSS和静力水准的海洋石油平台沉降监测方法熊春宝，韩龙，陈雯，叶作安1120大直径多筒型基础的运动特性分析刘宪庆，赵明阶，乐丛欢,孙涛1124半潜浮式风机基础设计方法任重进，马东，王力群,胡海娟1130坐底式深水网箱振动实测信号分析处理方法宋嘎，王娜娜3117快速压排载系统空压机组的节能控制策略改造姚汝林，尹石军，林召凯，高海波，张胜飞，唐翊铭3121新型漂浮式垂直轴风力发电机平台的动态响应分析……张立军，于洪栋,缪俊杰，朱怀宝,顾嘉伟，李想3125海生物对导管架平台环境载荷的影响分析喻之凯，陆月3132深海采矿水下中继站结构强度分析和校核曹阳，杜新光，宋环峰，林强，杨禧3136海上测风塔结构冰振响应分析赵业彬，孙星宇，张大勇，操太春，王刚，褚洪民3140深水导管架平台隔水导管导向孔布置分析焦金刚，吴怡，刘书杰593深海原油外输CTV技术在巴西项目的应用王志翔，倪学莉，李波，肖越598半潜平台立柱与甲板包连接结构设计王永刚，王金峰，周庆，王醍5102深水立式清管球发射和接收装置的研制与应用石磊，苏锋，张飞，陈卓，孙雪梅5107 FPSO船体进坞精准落墩工艺石亮5111 50年与100年一遇极端环境荷载对渤海导管架平台结构设计的影响分析李翔云，肖辉，程霖，薄昭，郝铭5116内转塔式单点系泊系统调整链测量切割技术李龙祥，李刚，冯丽梅5119•港航技术•乘员折返行为对船舶疏散效率影响的计算分析房斯明，刘正江，王新建,周翔宇5122一种船舶组合导航系统混合误差模型及应用庞玺斌，梁成程，张闯5127•2019年国际溢油应急研讨会论文专辑•基于模糊Bow-tie模型的深水钻井平台井喷溢油风险评价刘保占，靳卫卫，安伟，赵建平21我国船舶溢油鉴别机构能力构建尹晓楠，秦志江，赵如箱，张海江，陈媛媛,赵建平26基于支持向量机的油滴识别及粒径分布特征提取算法曹金凤，郭继鸿，李建伟，苏天贽210无线大功率海上溢油跟踪浮标监测技术改进崔迪，赵平215水下油气泄漏声学探测实验李建伟，安伟，宋莎莎，靳卫卫，张庆范218沉底油的高频声探测方法与水池模拟试验杜伟东，吴明星，徐超，李建伟，温国义221海上溢油污染治理中的生物修复技术应用刘铭辉，李苏航，刘涛，卢文玉225基于GIS的事故海域救援风险的空间分析刘志晨，李颖，于文博,赵术林228 IM0与美国的溢油环境损害评估比较王志霞，李涛，李鲁宁233颗粒物作用下海洋溢油沉降过程的影响因素于跃,李闻欣，齐志鑫，熊德琪236极化SAR溢油检测特征宋莎莎，安伟，李建伟，刘保占，靳卫卫，张庆范241海上沉潜油围油栏的设计赵建平，安伟，张底范，靳卫卫，刘保占245基于多源遥感影像的海上溢油监测处理系统陈彤彤，许凤至,李建伟249基于超像素的海面油膜分割应用靳卫卫，刘保占，赵建平，栗宝鹃，于新生,邱照宇252基于GIS的遥感溢油监测系统设计李圳波，史永存，孙芳芳,靳卫卫255海上油田溢油污染风险要素及污染防治措施曲良260海面溢油自动监测中的油膜与类油膜特征分析舒迟，宋莎莎264基于江段划分的内河区域性溢油风险评估方法田荣洁，程金香,徐洪磊，毛宁268保留时间锁定技术在溢油鉴定中的实验张海江，赵如箱，刘保占272风化过程对溢油回收效率的影响张庆范，安伟，赵建平，刘保占，李清平，何利民275空天协同的海上溢油监测案例分析朱春阳，万剑华，刘善伟，蒋莉，陈艳拢280基于模糊综合评价法评估海底管道溢油污染风险尹维翰，屈植，李耀如，刘莹颖，温婷婷284基于GIS的船舶溢油避险系统设计于文博，李颖，刘志晨,赵术林289福州市船舶污染物接收转运及处置设施运行管理模式设计陈阜294大型LNG运输船无损探伤方法及点位选择孙冰，韩宇，唐亮298海水消散剂在FPSO海水系统的应用唐亮，孙冰2102IV小型LNG运输船改装加注功能的设计要点分析梁斌，郑坤，周毅2 105•南通中远海运船务工程有限公司论文专辑•超大型深水远岸风电安装船全船结构强度计算与校核王振刚,李毓洲，张笛,张永康，姚震球,郑和辉,霍小剑41浮船坞调载系统故障分析陆祥47深水动力定位原油转驳船主尺度设计蔡灵，李荣，吴承恩411修船表面有机废气协同治理与余热综合利用技术陆华，陈纪赛，王振刚，杨学宾415某5000t风电安装船主吊车筒体底座疲劳强度优化李接虎419海上风电安装平台新型可调桩靴设计及有限元分析……仇明，勾俊峰,李英杰，高航，王振刚,颜建军，张永康,霍小剑423浮式海洋油气平台火炬臂浮态安装技术董鹤，王称心，蒋家坤427导管架海洋平台整体结构海冰载荷环境下响应分析邱少华430超大型FPSO浮船坞内对接合拢建造技术董鹤，孙博文，蒋家坤434超大型风电安装船废热回收系统的设备选型及应用颜建军，顾杰437船舶行业设备维修智能管理平台应用实践张春林，程文442修船表面超高压水除锈废渣干僞热解无害化处理技术陆华，陈纪赛，王振刚，杨学宾446浮船坞高压水除锈改装方法马百战，康海云，乔鹏，丁旭泉450超大型风电安装船风暴自存状态下桩腿动力响应分析计算…施炜，李毓洲，王振刚，高航，石磊，张永康453一种大型海工栈桥的码头试验方法刘朋457基于多因素耦合的超大型风电安装船设计参数有限元计算与实船参数验证“••“李荣,李毓洲，张笛，颜建军潯驰，高航，郑和辉,张永康460绿色修船大舱除锈防尘装置设计陆华，华健466高压水射流旋转喷枪除锈试验及优化陈真，张悦，陆华469一种超高压泵机组的设计思路王建强473超大型风电安装船液压升降系统结构件有限元分析李毓洲，仇明，张永康，张笛，郑和辉，薛驰477一种修船表面喷涂漆雾废气收集罩的设计计算杨学宾，郝森，陆华，陈纪赛,王振刚482船舶表面高压水射流清洗实验与仿真张悦，曹宇鹏，陆华，杨阳486•舰船综合损管技术研究中心2020年学术交流会论文专辑•基于CZT算法的多波段红外火焰探测器设计王博强，张义勇，齐跃，姜健61气助式复合喷头红外降温特性试验分析李慧子，朱森林,刘银水65排烟朝向对密闭机舱火灾时风机流量压力特征及排烟效果影响的计算模拟吴廉巍，谢承利，周炫610基于船用动力锂电池的氢气爆燃特性数值分析李玉峰，熊言义，沈兵，朱科洲615快速灭火抑爆系统设计及验证殷楠，石邦凯，薛寒寒620基于锥型量热仪的核级与非核级电缆燃烧性能对比实验邓飞云，谢承利624V中美气体灭火设备标准对比孙骞,邹富墩628大尺寸舱室电缆火灾风险的仿真模拟分析蒋帅，贾佳，武红梅632典型核电站厂房内电缆桥架火蔓延特性的全尺寸实验分析蒋帅，贾佳，武红梅636基于Y0L0-v5和ResNet的舱底水液位识别算法王坤，房玉吉，刘华龙，刘帅，余淞洋639排气百叶窗对红外信号传输影响的机理分析王振，安一峰,黄冰阳644船舶机舱在不同送风形式下的气流组织数值模拟周炫，杨海燕，王俊新648舰船典型居住舱室气流场特性仿真分析窦乔，刘琦，余阳651某型交通艇船舶污底对航行性能影响的实船试验分析周宏伟，张益诚,詹淑湖，卢希贤,姚震球，袁伟656信息化条件下的损管指挥模式吴涛，黄河涛,刘国杰，李明660国产PLC在舰船损管监控系统设计中的应用陈晨，朱娜663舰船内部风场分析及损管方案厉行军，舒子云，冯宗彬667大型船舶冷媒水系统辅助决策技术应用喻俊峰671蒸汽射流与冷却水直接接触冷凝数值模拟及试验魏冬香，龙潭，董庆太，张仲颉，陈晓华675水幕喷淋试验温度场实时同步测量及分析方法郑军林，王振，李良才678基于流量压力法的舰船管网系统泄露判定模拟验证张轩，冯超，阎瀚章,乔瑜682大型船舶淡水闭式循环冷却管网水力平衡的优化仿真计算刘毅,潘锦平，马军686离心泵级间间隙数值模拟及结构优化张明星，张文斌，王璐，刘瑞青，刘琦691乙二醇型防冻液对舰船射频冷却管网系统的腐蚀性实验分析……张杆，冯超，阎瀚章,谢承利，李思宁,万忠民，乔瑜695某大型舰船矩形水密风管结构改进设计汪震，王馨699水面舰船射频液冷系统洁净度工艺控制方法张轩6103液氮储罐海上摇摆工况动态仿真余楠，童雪梅,王俊新6107冷凝器旁路排放箱小孔单元流动机理数值分析程建平，李思宁，孙玲6111射流引风装置对船舶锅炉舱室通风系统的影响仿真…王少鹏，徐隽霏，张扬，王俊新,李伟光6115核电平台海水系统防海洋生物污损技术刘毅，陈丰，王洋，李慧子6118紊流区流态控制对B10管海水腐蚀的影响及改进梅赫麝，刘飞，张扬，刘琦6123基于Viking35的电子调速器典型故障分析厉行军，咼瀚林,林文友6127 VR技术在舰船训练中的运用前景林文友，武红梅,厉行军6130VI。
219467632_海上风机单桩基础沉桩施工作业要点概述

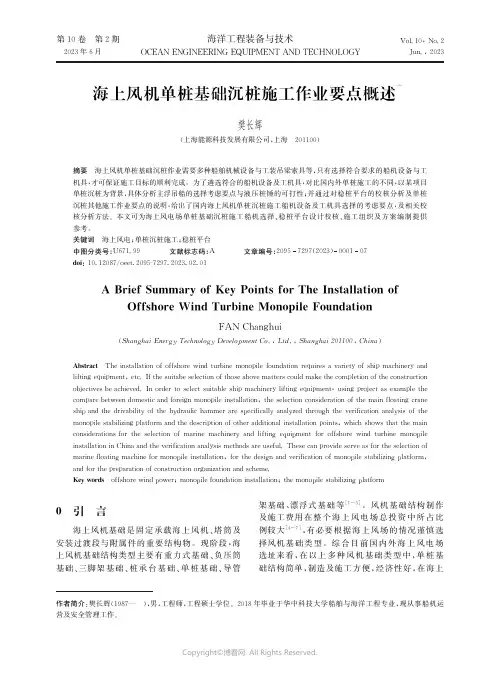

海上风机单桩基础沉桩施工作业要点概述①樊长辉(上海能源科技发展有限公司,上海 201100)摘要 海上风机单桩基础沉桩作业需要多种船舶机械设备与工装吊梁索具等,只有选择符合要求的船机设备与工机具,才可保证施工目标的顺利完成㊂为了遴选符合的船机设备及工机具,对比国内外单桩施工的不同,以某项目单桩沉桩为背景,具体分析主浮吊船的选择考虑要点与液压桩锤的可打性;并通过对稳桩平台的校核分析及单桩沉桩其他施工作业要点的说明,给出了国内海上风机单桩沉桩施工船机设备及工机具选择的考虑要点,及相关校核分析方法㊂本文可为海上风电场单桩基础沉桩施工船机选择㊁稳桩平台设计校核㊁施工组织及方案编制提供参考㊂关键词 海上风电;单桩沉桩施工;稳桩平台中图分类号:U 671.99 文献标志码:A 文章编号:20957297(2023)000107d o i :10.12087/oe e t .2095-7297.2023.02.01A B r i e f S u m m a r y o f K e y Po i n t s f o r T h e I n s t a l l a t i o n o f O f f s h o r e W i n d T u r b i n e M o n o pi l e F o u n d a t i o n F A N C h a n gh u i (S h a n g h a i E n e r g y T e c h n o l o g y D e v e l o p m e n t C o .,L t d .,S h a n gh a i 201100,C h i n a )A b s t r a c t T h e i n s t a l l a t i o n o f o f f s h o r e w i n d t u r b i n e m o n o p i l e f o u n d a t i o n r e q u i r e s a v a r i e t y o f s h i p m a c h i n e r y a n d l i f t i n g e q u i p m e n t ,e t c .I f t h e s u i t a b e s e l e c t i o n o f t h o s e a b o v e m a t t e r s c o u l d m a k e t h e c o m pl e t i o n o f t h e c o n s t r u c t i o n o b j e c t i v e s b e a c h i e v e d .I n o r d e r t o s e l e c t s u i t a b l e s h i p m a c h i n e r y l i f t i n g e q u i p m e n t ,u s i n g p r o j e c t a s e x a m pl e t h e c o m p a r e b e t w e e n d o m e s t i c a n d f o r e i g n m o n o p i l e i n s t a l l a t i o n ,t h e s e l e c t i o n c o n s i d e r a t i o n o f t h e m a i n f l o a t i n g c r a n e s h i p a n d t h e d r i v a b i l i t y o f t h e h y d r a u l i c h a m m e r a r e s p e c i f i c a l l y a n a l y z e d t h r o u g h t h e v e r i f i c a t i o n a n a l ys i s o f t h e m o n o p i l e s t a b i l i z i n g p l a t f o r m a n d t h e d e s c r i pt i o n o f o t h e r a d d i t i o n a l i n s t a l l a t i o n p o i n t s ,w h i c h s h o w s t h a t t h e m a i n c o n s i d e r a t i o n s f o r t h e s e l e c t i o n o f m a r i n e m a c h i n e r y a n d l i f t i n g e q u i p m e n t f o r o f f s h o r e w i n d t u r b i n e m o n o pi l e i n s t a l l a t i o n i n C h i n a a n d t h e v e r i f i c a t i o n a n a l ys i s m e t h o d s a r e u s e f u l .T h e s e c a n p r o v i d e s e r v e a s f o r t h e s e l e c t i o n o f m a r i n e f l o a t i n g m a c h i n e f o r m o n o p i l e i n s t a l l a t i o n ,f o r t h e d e s i g n a n d v e r i f i c a t i o n o f m o n o p i l e s t a b i l i z i n g pl a t f o r m ,a n d f o r t h e p r e p a r a t i o n o f c o n s t r u c t i o n o r ga n i z a t i o n a n d s c h e m e .K e y wo r d s o f f s h o r e w i n d p o w e r ;m o n o p i l e f o u n d a t i o n i n s t a l l a t i o n ;t h e m o n o p i l e s t a b i l i z i n g p l a t f o r m 0 引 言海上风机基础是固定承载海上风机㊁塔筒及安装过渡段与附属件的重要结构物㊂现阶段,海上风机基础结构类型主要有重力式基础㊁负压筒基础㊁三脚架基础㊁桩承台基础㊁单桩基础㊁导管架基础㊁漂浮式基础等[1~3]㊂风机基础结构制作及施工费用在整个海上风电场总投资中所占比例较大[4~7],有必要根据海上风场的情况谨慎选择风机基础类型㊂综合目前国内外海上风电场选址来看,在以上多种风机基础类型中,单桩基础结构简单,制造及施工方便,经济性好,在海上①作者简介:樊长辉(1987 ),男,工程师,工程硕士学位㊂2018年毕业于华中科技大学船舶与海洋工程专业,现从事船机运营及安全管理工作㊂第10卷 第2期2023年6月海洋工程装备与技术O C E A N E N G I N E E R I N G E Q U I P M E N T A N D T E C H N O L O G YV o l .10,N o .2J u n .,2023㊃2 ㊃海洋工程装备与技术第10卷风电场中得以较为广泛应用㊂因此,很有必要就海上风机单桩基础沉桩作业施工要点进行分析研究㊂国外(西欧)海上风电开发建设较早,技术较为成熟,平均度电成本日益降低,已进入平价时代[8]㊂2020年,国家发展改革委颁布‘关于促进非水可再生能源发电健康发展的若干意见“㊂国内海上风电于2022出现抢装潮 ㊂中央财财政补贴取消后,新建海上风电工程将逐步进入平价上网时代㊂随着海上风电平价时代的到来,国内海上风电产业应从各方面节省成本㊂对单桩基础沉桩作业进行分析,探究其中关键要点,有助于相关产业的可持续发展㊂1 单桩沉桩施工国内外模式对比1.1 单桩基础形式欧洲的海上风电场风机单桩基础普遍设计有过渡段,而国内的单桩基础为取消过渡段的设计;与国内单桩沉桩施工控制相比,欧洲的单桩基础沉桩安装时对于桩身垂直度的精度要求相对较低㊂1.2 施工船机设备欧洲的风电施工船舶比较先进,相关施工设备自动化程度高,如D E M E 的风电安装船I n n o v a t i o n 号及O r i o n 号,仅靠单船即可实现单桩运输㊁沉桩施工等一系列的工作㊂其风电施工船舶利用D P 系统定位,船上设置有液压抱桩器,根据施工需要可从船舷或船艉完成伸缩,见图1㊂国内船舶施工目前多以抛锚定位,也有通过D P 定位的㊂用稳桩平台进行沉桩位置确定及桩身倾斜调整,或少见以改装成载有稳桩平台的船舶(如驳船 博强58 )进行单桩定位㊂沉桩组织又需多施工船只的配合,对船舶间的配合及工序衔接提出了较高的要求㊂一般组织施工流程:浮吊船在海上风场的安装机位点附近待命,单桩运输船从制造厂载运单桩基础至海上风电场机位点附近,锚泊定位;稳桩平台安装定位后,浮吊船对单桩吊装施工㊂图1 单桩沉桩中的欧洲风电安装船O r i o n 号及I n n o v a t i o n 号F i g .1 E u r o p e a n w i n d p o w e r m o n o p i l e i n s t a l l a t i o n s h i ps O r i o n a n d I n n o v a t i o n 2 单桩沉桩作业国内施工组织形式2.1 运输方式把单桩从单桩基础制造厂运输至海上风电场机位点附近,运输方式有:①运输船装运单桩,可根据实际情况选择单船单根或者单船双根装运㊂考虑运输的经济性,一般为单船双根装运㊂②漂浮式运输,受制约因素较多,较少采用㊂2.2 沉桩方式2.2.1 单船翻桩沉桩通过浮吊船主副钩配合,完成单桩基础翻身㊁竖立,送单桩进稳桩平台㊂归纳为两种形式:①浮吊主钩通过吊索具挂单桩桩顶吊耳,副钩通过吊索及溜尾钳进行溜尾㊂②主钩与溜尾钳间通过特殊卸扣连接,利用运输船甲板及泥底支反力,完成单桩抬吊离船㊁翻桩及立桩,参见图2㊂第2期樊长辉:海上风机单桩基础沉桩施工作业要点概述㊃3㊃图2蓝疆号浮吊进行单桩翻桩作业及其施工工艺示意F i g.2S c h e m a t i c a n d c o n s t r u c t i o n t e c h n o l o g y o n o f f s h o r e m o n o p i l e i n s t a l l a t i o n u s i n g t h e L a n j i a n g v e s s e l2.2.2双船抬吊翻桩沉桩主施工船起吊单桩桩顶吊耳,辅施工船负责溜尾㊂2艘浮吊起重船相互配合,进行单桩基础的抬吊翻桩沉桩的施工作业㊂其具体施工参阅图3㊂图3双船抬吊翻桩沉桩作业F i g.3L i f t i n g a n d o v e r t u r n i n g m o n o p i l e i n s t a l l a t i o np r o c e s s b y t w o f l o a t i n g-c r a n e v e s s e l.3单桩施工分析说明目前,国内单桩施工方式多种多样㊂施工要点分析选择以 双船抬吊翻桩沉桩 方式进行,其他单桩施工要点分析类似;具体施工背景选择国家电投揭阳神泉400MW海上风电场项目,海上风电场相关基本参数及沉桩施工要求如下:①水深为33~39m,风场中心离岸约26k m㊂②单桩底部直径为8.4~9.1m,桩顶直径为7m,桩长96~118m,壁厚70~96m m,重1400~1830t㊂③施工后单桩基础桩顶高程为20m㊂④单桩沉桩施工精度要求:绝对位置允许偏差在500m m以内;高程允许偏差在50m m以内;单桩桩身轴线垂直度不大于0.3%,施工时通常采用对桩顶水平度控制㊂4单桩沉桩施工要点分析4.1沉桩施工船舶根据单桩基础的参数㊁海域水深㊁单桩自沉入泥深度等,进行船舶的初步框选㊂应保证船舶吊机的起重能力完全覆盖单桩重量㊁吊索具重量及一定的安全裕度;保证浮吊吊高满足单桩基础翻桩沉桩施工要求㊂再由船舶工期㊁经济性,最后校核船舶的符合性,主要校核船舶适应海域状况及吊高吊重等[9~11],最后敲定施工船舶㊂如在单桩沉桩方式上,选择双船抬吊翻桩沉桩模式施工,应考虑足够吊重安全裕度(动载荷及不平衡载荷的影响)4.1.1吊重分析为方便处理,简化:取本风场内最大单桩重量t m a x作为分析对象,所用吊索具重t1,考虑动载荷系数a1及不均衡载荷系数a2,应确保T(ȡt m a x t1a1a2)㊃4 ㊃海洋工程装备与技术第10卷小于浮吊最大吊重㊂根据其吊重曲线得出吊幅满足现场船舶的锚泊等施工组织,保证浮吊能完成单桩竖立及吊运单桩进稳桩平台㊂4.1.2 吊高分析简化处理为:风场内最长单桩h m a x ,风场最小水深d ,单桩最小自沉入泥深度为d 1,吊索具及液压锤高h (如沉桩使用送桩器,则h 含送桩器的高度),应使得H (ȡh +h m a x -d 1-d )小于浮吊最大吊高,且吊幅满足现场船舶的锚泊等施工组织要求㊂沉桩作业浮吊吊高分析参见图4㊂4.2 液压打桩锤单桩基础沉桩应进行可打性分析[12]㊂从风场地质勘探报告,计算分析得到桩基土壤持力层;再根据桩长,由海利公式得出液压桩锤打桩能力,从而算出液压桩锤最小锤击能量值;再进行液压桩锤的初步选型㊂选锤后应进行 持续性锤击单桩 及 间断性锤击单桩 的桩锤可打性分析,校验其可打性,见图5㊂图4 浮吊船单桩沉桩吊高分析F i g .4 A n a l y s i s o f m o n o p i l e i n s t a l l a t i o n o n l i f t i n gh e i g h t o f f l o a t i n g-c r a n e v e s s el 图5 典型机位持续性锤击单桩工况下的可打性分析结果F i g .5 A n a l y s i s r e s u l t s o f t h e d r i v i n g a b i l i t y u n d e r t h e c o n d i t i o n o f c o n t i n u o u s h a m m e n i n g o f m o n o p i l e a t a t y p i c a l po s i t i o n R u =W h e f S +C /2+11+p /W(海利公式)4.3 稳桩平台双船配合完成单桩翻身竖立,辅浮吊把溜尾钳拆除;主浮吊船把竖立的单桩吊运至稳桩平台的抱桩器内,完成单桩直立状态调整及自沉㊂稳桩平台与浮吊的定位系统配合,保证了单桩基础沉桩定位的准确度㊂该平台根据海上风场地质㊁海况㊁单桩直径及液压桩锤沉桩参数等设计制作,稳桩平台的基本参数见表1㊂表1 稳桩平台的主要参数T a b .1 M a i n p a r a m e t e r s o f t h e s t a b l e p i l e pl a t f o r m 稳桩平台长宽高59.75m m ˑ20m mˑ20m 稳桩平台重量1020t4个辅助桩外径与长度ϕ2.4mˑ80m 4个辅助桩总重437t 主结构材质与许用应力Q 355B ,320M P a平台总重(含辅助桩㊁索具等)按1500t 计两层抱桩器平台高差10m油缸千斤顶额定载荷200t 稳桩平台有4根辅助小定位桩的多层桁架定位第2期樊长辉:海上风机单桩基础沉桩施工作业要点概述㊃5 ㊃结构,下端设置有防沉板,稳桩平台含2层相同的抱桩器,每一抱桩器平台上有4个相同的液压油缸,参见图6㊂稳桩平台主要结构使用Q 355B 钢材,根据美国船级社A B S ‘关于移动式海上钻井平台的规范“第3部分第2章第1节,按W S D 法取许用应力系数为1.11,则许用应力[σ]=355/1.11=320(M P a)㊂又依据‘海上移动平台入级规范“2016第3篇第2章第5节,对平台主体与辅助桩设置边界条件,令辅助桩下端距离防沉板以下3m 处为设置的铰接点㊂根据风场地质㊁海况㊁单桩直径及液压桩锤沉桩参数等,进行稳桩平台的设计及校验㊂图6 稳桩平台与其抱桩器F i g .6 S t a b l e m o n o p i l e P l a t f o r m a n d t h e H o l d i n g De v i c e 4.3.1 单桩翻桩竖立后入抱桩器时稳桩平台整体强度校核取如下3种典型工况进行强度分析:①工况1为正面加载,在每层抱桩平台上,均沿着2个千斤顶轴向施加200t 的力;②工况2为斜向45ʎ加载,在每层抱桩平台上,仅沿着1个千斤顶轴向施加200t 的力;③工况3为横向90ʎ加载,在每层抱桩平台侧边,沿2个千斤顶轴向施加200t 的力㊂分析可简化为:上下层抱桩器4个千斤顶同时工作,每层2个千斤顶,轴向200t 力,合力为283t (=2002),可得最大应力为287M P a <320M P a,稳桩平台整体强度满足要求,有限元分析A N S Y S 计算参考下图7㊂图7 横向90ʎ加载平台整体受力计算F i g.7 C a l c u l a t i o n o f o v e r a l l f o r c e o n a 90ʎl a t e r a l l o a d i n g pl a t f o r m 4.3.2 锤击沉桩时桩身极限倾斜稳桩平台整体强度校核工况4:桩锤锤击沉桩,桩身极限倾斜,单桩倾㊃6㊃海洋工程装备与技术第10卷斜0.3%,有横向力产生㊂根据液压锤的锤击能量,最大锤击力取20000t,有最大横向力为20000ˑ3ɢ=60(t),取μ=0.15,单桩与千斤顶间摩擦力为(200+60)ˑ0.15=39(t)㊂参考4.3.1分析,工况3横向90ʎ加载是平台结构最大受力状态,将本工况力与工况3叠加,可计算出此时最大应力为314M P a<320M P a,平台结构强度满足要求㊂以上4种工况分析结果,可参见表2㊂表2稳桩平台整体结构强度校核表T a b.2S t a b i l i s e d P i l e P l a t f o r m O v e r a l l S t r u c t u r a lS t r e n g t h C h e c k l i s t工况主结钩应力/M P a辅助桩应力/M P a变形/m m许用应力/M P a工况1:正面加载198********工况2:倾斜45ʎ加载175********工况3:横向90ʎ加载28794163320工况4:桩身极限倾斜3141051853204.3.3稳桩平台结构稳性校核分析在上述工况4桩身极限倾斜时,稳桩平台整体产生最大扭矩;平台为长杆件结构物,平台主桁架斜撑受力大,应对其屈曲分析㊂提取斜撑轴向力,计算可得最大应力为192M P a㊂参考中国船级社C C S‘船舶与海上设施起重设备规范“附表各受压构件的临界应力对斜撑的稳性校核(取Q355钢管截面罗伯逊常数α=5.5),有临界压应力值为321M P a> 192M P a,即有稳桩平台结构不会出现失稳㊂4.3.4抱桩器结构强度校核抱桩臂是抱桩器平台结构较弱处,应对其进行结构强度校核㊂每层抱桩平台均布4个200t额定载荷的千斤顶㊂桩身倾斜超过允许范围,千斤顶即开启工作将桩身扶正,抱桩臂受千斤顶反作用力200t;桩锤锤击沉桩,桩身倾斜0.3%时,与前述工况4类似,产生最大横向力为60t㊂取如下3种典型工况进行抱桩器平台结构强度分析:①工况Ⅰ为2个抱桩臂受力,分析简化为:抱桩臂除受千斤顶反作用力外,还有横向力分力,则其受力为243t(=200+60c o s45ʎ),单桩与千斤顶间摩擦力为36.45t(=243ˑ0.15)㊂②工况Ⅱ为单个抱桩臂受力,分析简化为:抱桩臂受力260t(=200+60),单桩与千斤顶间摩擦力39t(=260ˑ0.15)㊂③工况Ⅲ为抱桩器平台内侧受力㊁内侧2个千斤顶工作㊂利用有限元分析a n s y s计算,可有抱桩器平台受力计算,具体参考下图8㊂图8横向90ʎ加载平台整体受力计算F i g.8C a l c u l a t i o n o f O v e r a l l F o r c e o n a90ʎT r a n s v e r s e L o a d i n g P l a t f o r m以上3种工况分析结果,可参见表3,抱桩器结构强度满足使用要求㊂表3抱桩器强度校核表T a b.3S t r e n g t h C h e c k l i s t f o r P i l e H o l d e r s工况主结构应力/M P a主结构许用应力/M P a转动销应力/M P a转动销屈服应力/M P a连接销应力/M P a连接销屈服应力/M P a 工况119032022893063355工况2203320<227930113355工况365.8320不受力930不受力355 4.3.5稳桩平台安装与移除时的强度校核首次安装时,从船舶甲板吊装,稳桩平台重量按1020t计;移除时考虑4根辅助桩及吊索具等,稳桩平台按总重1500t计㊂两种工况下均应考虑动载荷系数及不均衡载荷系数㊂依据N o b l e D e n t o n 浮吊吊装指导规范进行吊点选取与计算载荷系数选取,可分析得最大应力为平台吊耳处,且小于许用应力320M P a㊂还应对风暴自存工况下稳桩平台的强度进行校核㊂稳桩平台在极端台风下的自存工况,参考海上风电场内水文气象,进行风浪流载荷的加载㊂风载荷依据施工场区气象条件,按14级风考虑,最大风速为45m/s㊂波浪载荷取场区重现期2年的最大波高H m a x=9.72m,根据‘海上移动平台入级规第2期樊长辉:海上风机单桩基础沉桩施工作业要点概述㊃7㊃范“可知在最大波高9.72m时,波浪周期在7~11s 间㊂海浪载荷按场内海域各层最大流速统计,取重现期为5年一遇的流速,按水深39m,平台入泥2m 计算,根据‘海上移动平台入级规范“第2篇第2章第4节对平台水下部分构件的海流载荷进行计算㊂通过对风浪流载荷的加载及计算,可得到稳桩平台满足风暴自存㊂具体计算不多叙述㊂综上,经过以上分析,稳桩平台满足要求㊂稳桩平台4根辅助桩的插拔一般使用振动锤施工㊂振动锤应考虑临界振幅㊁辅助桩动侧阻力及动端阻力㊁桩土作用消耗功率及拔桩力等参数来选型㊂4.4主要工装索具双船配合完成单桩翻身沉桩,所需工机具及工装吊梁索具较多,较典型的还有溜尾钳㊁工装吊梁㊁钢丝绳㊁卸扣㊁送桩器㊁替打法兰等㊂均应对其进行相关强度校核分析,以确保功能满足使用要求㊂4.5沉桩施工应考虑其他方面单桩基础沉桩施工,还应完成如下工作:①利用星站差分定位技术,在施工前完成施工测量控制网的引测;②在海上风场附近就近选取合适的避风锚地;③配合施工时应注意附近的锚缆,并充分考虑风浪流的作用;④整个施工过程,均应保证测量定位的精确度,确保单桩沉桩满足要求;⑤有沉桩的防溜桩措施及其他施工安全保证措施㊂4.6具体沉桩施工控制主浮吊船在具体单桩沉桩机位点副机海域就位,起吊安装稳桩平台主体结构,吊运辅助桩;振动锤进行辅助桩沉桩定位,使得稳桩平台固定㊂主辅浮吊船配合完成单桩翻身竖立,主浮吊船吊运单桩进稳桩平台抱桩器内,上下层抱桩器通过油缸千斤顶作用于单桩上,调节单桩垂直度;主浮吊船起吊送桩器及液压锤㊁压桩并锤击单桩至标高㊂振动锤锤击辅助桩使其与海底泥土分离,辅助桩通过固定插销及钢丝绳与稳桩平台主体形成一整体;主浮吊船吊运稳桩平台整体至下一个单桩机位点固定就位㊂重复以上工序,直至完成整个海上风电场内的单桩基础沉桩施工工作㊂为保证单桩沉桩的精度满足要求,需要注意:①具体单桩基础机位点与稳桩平台抱桩器位置应匹配;②吊装单桩至抱桩器内以后,应保证桩身垂直度,通过上下两层抱桩器8个千斤顶的作用调整桩身垂直度;③液压锤锤击沉桩时,务必做到低频次小幅度锤击;④整个沉桩过程均应确保桩身垂直,测量人员定时至稳桩平台上检测桩体垂直度,出现偏差时及时调整;⑤单桩沉桩过程中,应通过稳桩平台抱桩器纠偏装置㊁中控室监控及现场实测三项联动,做到监控调整㊁有效控制每根桩的垂直精度㊂5结论现阶段,单桩是海上风电场风机基础的主流结构形式,国内风场海上施工需要多船只及设备的配合㊂通过对单桩施工要点分析,得出了船机设备选择考虑点及稳桩平台的设计校核分析,给出了在其施工时应考虑的其他要求㊂与欧洲相比,海上风电相关企业在施工建设时 各显神通 ,国内海上风电建设并没有因国补结束而进入平价时代;认为建造性能优异的施工船机与组织施工流程的标准化都将会减少海上风电建设的成本㊂参考文献[1]黄维平,刘建军,赵战华.海上风电基础结构研究现状及发展趋势[J].海洋工程,2009,27(2):5.[2]段郧峰,冉红玉,李凤丽.海上风电场风机基础的选型设计[J].水利与建筑工程学报,2010,8(1):12931.[3]D N V-O S-J101,D e s i g n o f O f f s h o r e W i n d T u r b i n e S t r u c t u r e s[S].2004.[4]陈达.海上风电机组基础结构[M].北京:中国水利水电出版社,2014.[5]郭玉樹,亚克慕斯㊃马丁,阿布达雷赫曼㊃哈里.用循环三轴试验分析海上风力发电机单桩基础侧向位移[J].岩土工程学报, 2009,31(11):172934.[6]梅毕祥,杨敏.海上风机单桩基础设计要点及有限元分析实例[J].海洋技术学报,2014,(1):6.[7]崔永忠,苏荣,刘东华等.海上风电大直径单桩自沉深度分析[J].南方能源建设,2020,7(1):7.[8]王皓芸,赵志珍,秦绪龙.欧洲典型国家海上风电平价上网的经验与启示[Z].h t t p s://w w w.n d r c.g o v.c n/w s d w h f z/20206., 2022.[9]S Y6279㊃2016大型设备吊装安全规程[S].2016.[10]风力发电机组吊装安全技术规程[S].2019.[11]N o b l e D e n t o n.G u i d e l i n e s f o r L i f t i n g O p e r a t i o n s b y F l o a t i n gC r a n e V e s s e l s[S].2018.[12]海上风电场工程风电机组基础设计规范[S].2018.。
