变频器载波频率对电动机振动的影响
变频器对电机影响及解决办法
变频器对电机影响及解决办法.txt小时候觉得父亲不简单，后来觉得自己不简单，再后来觉得自己孩子不简单。
越是想知道自己是不是忘记的时候，反而记得越清楚。
变频器对电机的影响及解决方法作者：发布时间：2008-12-14 16:30:30 阅读次数：2970一、普通异步电动机都是按恒频恒压设计的，不可能完全适应变频调速的要求。
以下为变频器对电机的影响1、电动机的效率和温升的问题不论那种形式的变频器，在运行中均产生不同程度的谐波电压和电流，使电动机在非正弦电压、电流下运行。
拒资料介绍，以目前普遍使用的正弦波PWM型变频器为例，其低次谐波基本为零，剩下的比载波频率大一倍左右的高次谐波分量为：2u+1（u为调制比）。
高次谐波会引起电动机定子铜耗、转子铜（铝）耗、铁耗及附加损耗的增加，最为显著的是转子铜（铝）耗。
因为异步电动机是以接近于基波频率所对应的同步转速旋转的，因此，高次谐波电压以较大的转差切割转子导条后，便会产生很大的转子损耗。
除此之外，还需考虑因集肤效应所产生的附加铜耗。
这些损耗都会使电动机额外发热，效率降低，输出功率减小，如将普通三相异步电动机运行于变频器输出的非正弦电源条件下，其温升一般要增加10%--20%。
2、电动机绝缘强度问题目前中小型变频器，不少是采用PWM的控制方式。
他的载波频率约为几千到十几千赫，这就使得电动机定子绕组要承受很高的电压上升率，相当于对电动机施加陡度很大的冲击电压，使电动机的匝间绝缘承受较为严酷的考验。
另外，由PWM变频器产生的矩形斩波冲击电压叠加在电动机运行电压上，会对电动机对地绝缘构成威胁，对地绝缘在高压的反复冲击下会加速老化。
3、谐波电磁噪声与震动普通异步电动机采用变频器供电时，会使由电磁、机械、通风等因素所引起的震动和噪声变的更加复杂。
变频电源中含有的各次时间谐波与电动机电磁部分的固有空间谐波相互干涉，形成各种电磁激振力。
当电磁力波的频率和电动机机体的固有振动频率一致或接近时，将产生共振现象，从而加大噪声。

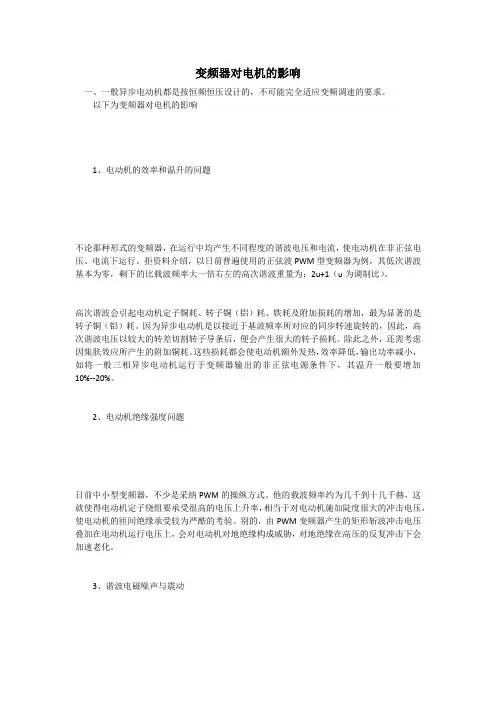

变频器对电机的影响
变频器对电机的影响一、一般异步电动机都是按恒频恒压设计的，不可能完全适应变频调速的要求。
以下为变频器对电机的影响1、电动机的效率和温升的问题不论那种形式的变频器，在运行中均产生不同程度的谐波电压和电流，使电动机在非正弦电压、电流下运行。
拒资料介绍，以日前普遍使用的正弦波PWM型变频器为例，其低次谐波基本为零，剩下的比载波频率大一倍右左的高次谐波重量为：2u+1（u为调制比）。
高次谐波会引起电动机定子铜耗、转子铜（铝）耗、铁耗及附加损耗的增加，最为显著的是转子铜（铝）耗。
因为异步电动机是以接近于基波频率所对应的同步转速旋转的，因此，高次谐波电压以较大的转差切割转子导条后，便会产生很大的转子损耗。
除此之外，还需考虑因集肤效应所产生的附加铜耗。
这些损耗都会使电动机额外发热，效率降低，输出功率减小，如将一般三相异步电动机运行于变频器输出的非正弦电源条件下，其温升一般要增加10%--20%。
2、电动机绝缘强度问题日前中小型变频器，不少是采纳PWM的操纵方式。
他的载波频率约为几千到十几千赫，这就使得电动机定子绕组要承受很高的电压上升率，相当于对电动机施加陡度很大的冲击电压，使电动机的匝间绝缘承受较为严酷的考验。
别的，由PWM变频器产生的矩形斩波冲击电压叠加在电动机运行电压上，会对电动机对地绝缘构成威胁，对地绝缘在高压的反复冲击下会加速老化。
3、谐波电磁噪声与震动一般异步电动机采纳变频器供电时，会使由电磁、机械、通风等因素所引起的震动和噪声变的更加复杂。
变频电源中含有的各次时间谐波与电动机电磁部分的固有空间谐波彼此干涉，形成各种电磁激振力。
当电磁力波的频率和电动机机体的固有振动频率同意或接近时，将产生共振现象，从而加大噪声。
由于电动机工作频率范围宽，转速变化范围大，各种电磁力波的频率很难避开电动机的各构件的固有震动频率。
4、电动机对频繁启动、制动的适应能力由于采纳变频器供电后，电动机可以在很低的频率和电压下以无冲击电流的方式启动，并可利用变频器所供的各种制动方式进行快速制动，为实现频繁启动和制动制造了条件，因而电动机的机械系统和电磁系统处于循环交变力的作用下，给机械结构和绝缘结构带来疲惫和加速老化问题。
载波频率对变频器及电机的影响
1、载波频率对变频器输出电流的影响
（1）运行频率越高，则电压波的占空比越大，电流高次谐波成份越小，即载波频率越高，电流波形的平滑性越好；
（2）载波频率越高，变频器允许输出的电流越小；
（3）载波频率越高，布线电容的容抗越小（因为Xc=1/2πfC），由高频脉冲引起的漏电流越大。
2、载波频率对电机的影响
载波频率越高，电机的振动越小，运行噪音越小，电机发热也越少。
但载波频率越高，谐波电流的频率也越高，电机定子的集肤效应也越严重，电机损耗越大，输出功率越小。
3、载波频率对其它设备的影响
载波频率越高，高频电压通过静电感应，电磁感应，电磁辐射等对电子设备的干扰也越严重。
4、载波频率对变频器自身的影响
载波频率越大，变频器的损耗越大，输出功率越小。
如果环境温度高，逆变桥上下两个两个逆变管在交替导通过程中的死区将变小，严重时可导致桥臂短路而损坏变频器。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有 10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解相关变频器产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。
变频器对普通异步电动机的影响
变频器对普通异步电动机的影响变频器对普通异步电动机的影响有：1普通异步电动机的效率和温升的问题。
不论哪种形式的变频器，在运行中均产生不同程度的谐波电压和谐波电流，使普通异步电动机在非正弦电压、电流下运行。
其中，高次谐波对普通异步电动机的运行效率和温升影响最大。
高次谐波会引起普通异步电动机定子铜耗、转子铜(铝)耗、铁耗及附加损耗的增加，最为显著的是转子铜(铝)耗。
因为普通异步电动机是以接近于基波频率所对应的同步转速旋转的，因此，高次谐波电压以较大的转差切割转子导条后，便会产生很大的转子损耗。
除此之外，还需考虑因集肤效应所产生的附加铜耗。
这些损耗都会使普通异步电动机额外发热，效率降低，输出功率减小，如将普通异步电动机运行于变频器输出的非正弦电源条件下，其温升一般要增加10％~20％。
2普通异步电动机绝缘强度问题。
目前中小型变频器，多数是采用PWM(脉宽调制)的控制方式。
它的载波频率约为几千到十几千赫兹，这就使得普通异步电动机定子绕组要承受很高的电压上升率，相当于对普通异步电动机施加陡度很大的冲击电压，使普通异步电动机的匝间绝缘承受较为严酷的考验。
另外，由PWM变频器产生的矩形斩波冲击电压叠加在普通异步电动机运行电压上，会对普通异步电动机的对地绝缘构成威胁，对地绝缘在高压的反复冲击下会加速老化。
3谐波电磁噪声与振动。
普通异步电动机采用变频器供电时，会使由电磁、机械、通风等因素所引起的振动和噪声变的更加复杂。
变频电源中含有的各次时间谐波与普通异步电动机电磁部分的固有空间谐波相互干涉，形成各种电磁激振力。
当电磁力波的频率和普通异步电动机机体的固有振动频率一致或接近时，将产生共振现象，从而加大噪声。
由于普通异步电动机工作频率范围宽，转速变化范围大，各种电磁力波的频率很难避开普通异步电动机的各构件的固有振动频率。
4普通异步电动机对频繁启动、制动的适应能力。
由于采用变频器供电后，普通异步电动机可以在很低的频率和电压下以无冲击电流的方式启动，并可利用变频器所供的各种制动方式进行快速制动，为实现频繁启动和制动创造了条件，因而普通异步电动机的机械系统和电磁系统处于循环交变力的作用下，给机械结构和绝缘结构带来疲劳和加速老化问题。
变频器对电机主要有哪些影响？
变频器对电机主要有哪些影响？
变频器是现代工业生产中，不可缺少的一种电器设备。
一般的设备升级改造都能用到的它。
它对一般的普通电机影响还是比较大的，主要体现在两个方面，1 就是好的方面，使电机和设备按预订的转速和状态去工作。
2就是不利的一面了，普通电机设计时都是恒压恒频的，无法完全适应变频器的调速要求。
变频器在运转当中，会产生多种谐波电压，这对恒压恒频的电机来说，冲击是很大的，会使电机在非正常弦波电压电流下运行，改变电机和负载原有的线性状态。
谐波本身就能加速电机损耗，特别是高次谐波严重时会在短时间内，致使电机发热严重烧坏电机。
目前一般的变频器，载波频率都会有几十到几千HZ的宽度变化。
施加在电机上的陡度电压对电机的绝缘是个考验。
特别是电机的匝间绝缘，所承受的电压是常时的5之6倍。
加速绝缘老化。
谐波的产生还会对一般的电机，造成电磁振动和电磁噪音，甚至产生共振现象，这对电机传动和固定部分都是隐患。
电机采用变频器供电，一般都是为了满足一定的运转状态和环境。
要么低速运转或者是频繁启停，这样就会加速电机的机械系统疲劳，老化曾快。
所以普通电机采用变频器供电后，都应加装一定的保护系统，。

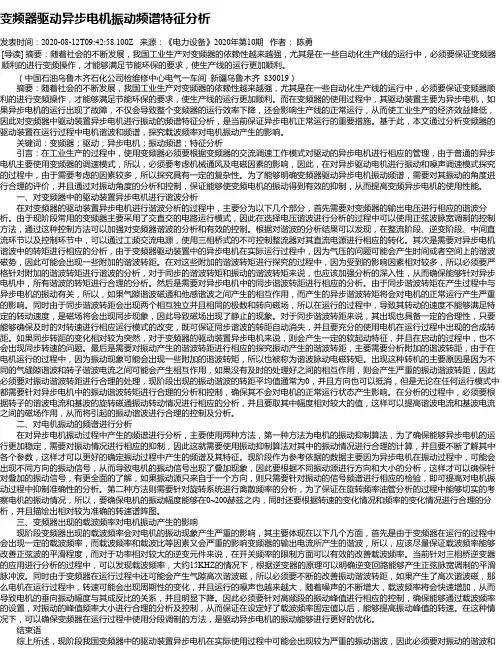

变频器驱动异步电机振动频谱特征分析
变频器驱动异步电机振动频谱特征分析发表时间：2020-08-12T09:42:58.100Z 来源：《电力设备》2020年第10期作者：陈勇[导读] 摘要：随着社会的不断发展，我国工业生产对变频器的依赖性越来越强，尤其是在一些自动化生产线的运行中，必须要保证变频器顺利的进行变频操作，才能够满足节能环保的要求，使生产线的运行更加顺利。
（中国石油乌鲁木齐石化公司检维修中心电气一车间新疆乌鲁木齐 830019）摘要：随着社会的不断发展，我国工业生产对变频器的依赖性越来越强，尤其是在一些自动化生产线的运行中，必须要保证变频器顺利的进行变频操作，才能够满足节能环保的要求，使生产线的运行更加顺利。
而在变频器的使用过程中，其驱动装置主要为异步电机，如果异步电机的运行出现了故障，不仅会导致整个变频器的运行效率下降，还会影响生产线的正常运行，从而使工业生产的经济效益降低，因此对变频器中驱动装置异步电机进行振动的频谱特征分析，是当前保证异步电机正常运行的重要措施。
基于此，本文通过分析变频器的驱动装置在运行过程中电机谐波和频谱，探究载波频率对电机振动产生的影响。
关键词：变频器；驱动；异步电机；振动频谱；特征分析引言：在工业生产的过程中，使用变频器必须要根据变频器的交流调速工作模式对驱动的异步电机进行相应的管理，由于普通的异步电机主要使用变频器的调速模式，所以，必须要考虑机械通风及电磁因素的影响，因此，在对异步驱动电机进行振动和噪声调速模式探究的过程中，由于需要考虑的因素较多，所以探究具有一定的复杂性。
为了能够明确变频器驱动异步电机振动频谱，需要对其振动的角度进行合理的评价，并且通过对振动角度的分析和控制，保证能够使变频电机的振动得到有效的抑制，从而提高变频异步电机的使用性能。
一、对变频器中的驱动装置异步电机进行谐波分析在对变频器的驱动装置异步电机进行谐波分析的过程中，主要分为以下几个部分，首先需要对变频器的输出电压进行相应的谐波分析。
变频器驱动异步电机振动频谱特征分析
５ 煤泥 水处 理技 术 的发展 方 向
得 了较 好 的煤 泥 水 沉 降效 果 。
６ 结 语
综 上所 述， 由于复合药剂在煤泥水 处理 中， 发挥着重要作用 ， 应用 空 间较大 ， 具 有 良好 的应用 前景和发展 前景， 因此在 分析复合性 药剂在煤 目前 国内外对煤 泥水处理 的研 究主要 集中在研 制高效 的絮凝药 剂 泥水处理中的应用时 ，需要 明确煤泥水 的性质 及其对选煤工艺的影 响， 及 其使用 方法 、 开发新式 的药剂添加 方法及设备 、 开发新 的煤 泥回 收工 选择适合 于洗煤工艺 的复合性药剂 ， 强化细颗粒煤泥水 的沉 降， 加强对 艺等方面 。 煤泥水 处理 系统的设计和 改造 ，这样才 能保证煤炭 企业更好 更快 的发 展， 带来巨大的经济效益 。 ５ ． １ 研制高效絮凝剂 随着人们环 保意识的增 强， 寻找和 开发一种较 安全 、 经 济的新 型药 参 考 文 献 剂成为研究领域 中首要 任务。生物絮凝剂 （ ＭＢ Ｆ ） 是利用生物技术 ， 通 过 １ 】 宛如意． 梅林水厂污泥脱水 自控技术ｆ Ａ １ ． 中国电工技术学会水工业 电工 微生物 的发酵 、 抽提 ， 精制 而得到 的一种具有生物 分解性和 安全性 的新 ［ Ｃ １ ． ２ ０ ０ １ ： ２ ３ ～ ２ ４ ． 型水处理剂。与传统的絮凝剂相 比， 生物絮凝剂具有易被微生物降解、 无 专委会第一届第二次年会暨技术交流会 论文集ｆ ２ ］ 李 祥春 ， 聂 百胜 ． 煤 吸 附水 特性 的研 究 ｆ Ｊ １ ＿ 太 原 理 工大 学学 报 ． ２ ０ ０ ６ ， 毒无害、 安全性高、 高效 、 无二次污 染、 适用范围广 、 具有除浊和脱 色性能 【
Ｕ 为逆变环节 的直流侧 电压 。根据式 （ ４ ） 可得到相电压 Ｕ ａ 中的基波 电压峰值 以及 ｋ次谐波 电压的峰值分别为：
变频器开关频率
变频器(开关频率)载波频率编辑词条摘要目前没有摘要内容欢迎补充编辑摘要目录-[ 隐藏 ]1.1变频器开关频率载波频率编辑本段|回到顶部变频器开关频率载波频率变频器大多是采用PWM调制的形式进行变频器的。
也就是说变频器输出的电压其实是一系列的脉冲，脉冲的宽度和间隔均不相等。
其大小就取决于调制波和载波的交点，也就是开关频率。
开关频率越高，一个周期内脉冲的个数就越多，电流波形的平滑性就越好，但是对其它设备的干扰也越大。
载波频率越低或者设置的不好，电机就会发出难听的噪音。
通过调节开关频率可以实现系统的噪音最小，波形的平滑型最好，同时干扰也是最小的。
1低压变频器概述对电压≤500V的变频器，当今几乎都采用交—直—交的主电路，其控制方式亦选用正弦脉宽调制即SPWM,它的载波频率是可调的，一般从1-15kHz，可方便地进行人为选用。
但在实际使用中不少用户只是按照变频器制造单位原有的设定值，并没有根据现场的实际情况进行调整，因而造成因载波频率值选择不当，而影响正确，感觉的有效工作状态，因此在变频器使用过程中如何来正确选择变频器的载波频率值亦是重要的事。
本文就此提供应该从以下诸方面来考虑，并正确选择载波频率值的依据。
2 载波频率与功率损耗功率模块IGBT的功率损耗与载波频率有关，且随载波频率的提高、功率损耗增大，这样一则使效率下降，二则是功率模块发热增加，对运行是不利的，当然变频器的工作电压越高，影响功率损耗亦加大。
对不同电压、功率的变频器随着载波频率的加大、功率损耗具体变化，可见图1A-E 所示。
3 载波频率与环境温度当变频器在使用时载波频率要求较高，而且环境温度亦较高的情况下，对功率模块是非常不利的，这时对不同功率的变频器随着使用的载波频率的高低及环境温度的大小，对变频器的允许恒输出电流要适当的降低，以确保功率模块IGBT安全、可靠、长期地运行。
可参见表1及图2A-D 所示。
4 载波频率与电动机功率电动机功率大的，相对选用载波频率要低些，目的是减少干扰(对其它设备使用的影响)，一般都遵守这个原则，但不同制造厂具体值亦不同的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电动机的振动原因可分为电磁与机械两种，这里估且不谈机械原因，只就电磁原因作下分析：
（1）由于较低次的高次谐波分量与转子的谐振，其固有频率附近的振动分量增加。
（2）由于高次谐波产生脉动转矩的影响发生振动。
（3）当采用变频器后在相同50Hz频率下工作时振动略大，尤其当工作频率20Hz时振动将增至全振幅为7um，工作频率80Hz-120Hz全振幅将增为6um，且电动机极数小的较极数大的略为严重。
（4）可采用输出AC电抗器减振动。
（5）将v/f给定小些。
（6）采用变频电动机可降低振动。
（7）对高速磨床等可采用低噪声、低振动的专用电动机。
