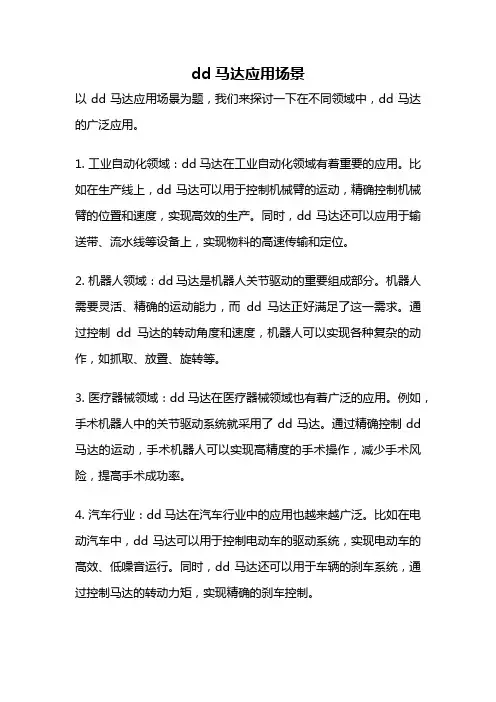

dd马达应用场景
dd马达应用场景以dd马达应用场景为题，我们来探讨一下在不同领域中，dd马达的广泛应用。
1. 工业自动化领域：dd马达在工业自动化领域有着重要的应用。
比如在生产线上，dd马达可以用于控制机械臂的运动，精确控制机械臂的位置和速度，实现高效的生产。
同时，dd马达还可以应用于输送带、流水线等设备上，实现物料的高速传输和定位。
2. 机器人领域：dd马达是机器人关节驱动的重要组成部分。
机器人需要灵活、精确的运动能力，而dd马达正好满足了这一需求。
通过控制dd马达的转动角度和速度，机器人可以实现各种复杂的动作，如抓取、放置、旋转等。
3. 医疗器械领域：dd马达在医疗器械领域也有着广泛的应用。
例如，手术机器人中的关节驱动系统就采用了dd马达。
通过精确控制dd 马达的运动，手术机器人可以实现高精度的手术操作，减少手术风险，提高手术成功率。
4. 汽车行业：dd马达在汽车行业中的应用也越来越广泛。
比如在电动汽车中，dd马达可以用于控制电动车的驱动系统，实现电动车的高效、低噪音运行。
同时，dd马达还可以用于车辆的刹车系统，通过控制马达的转动力矩，实现精确的刹车控制。
5. 航空航天领域：dd马达在航空航天领域中的应用也非常重要。
例如在卫星、飞机等载具中，dd马达可以用于控制舵面和舵机的运动，实现飞行器的姿态控制和航向控制。
同时，dd马达还可以用于控制陀螺仪等导航设备，提高航天器的精准导航能力。
6. 智能家居领域：随着智能家居的普及，dd马达在智能家居领域中的应用也越来越多。
例如，智能窗帘系统中的驱动装置就采用了dd 马达，通过控制马达的转动，可以实现窗帘的开闭和升降，提高用户的生活质量和舒适度。
7. 电子设备领域：dd马达在电子设备领域中也有广泛的应用。
例如，光学设备中的自动对焦系统就采用了dd马达，通过控制马达的转动，可以实现镜头的自动对焦，提高拍摄的清晰度和质量。
此外，dd马达还可以用于手机振动马达、音箱等设备中，实现震动和声音的产生。
蓝鲸2.0T发动机
蓝鲸2.0T发动机蓝鲸2.0T发动机由长安本部与长安英国研发中心合作开发，东安汽发生产。
从立项到量产经历了长达6年的时间，长安给这台重量级产品起名“蓝鲸”。
这款蓝鲸2.0TGDI发动机的优势来自于几个方面1.“蓝鲸”2.0TGDI采用了液压控制式的双气门可变正时机构，DVVT的使用可以更好地控制气门，使发动机在不同工况下都能有最佳的进排气效率。
2.这款发动机采用了缸内直喷的供油方式，并采用了侧置喷油嘴。
缸内直喷的使用可以使燃油与空气更加混动，提高发动机的燃油经济性。
3.这台发动机还使用了可变排量机油泵，这项技术的使用能降低发动机2%左右的油耗。
可变排量机油泵可以根据发动机负荷来调节机油的供应，根据实际情况进行供油，减少对发动机能量的损耗。
4.这款2.0T的发动机与许多小排量涡轮增压发动机一样，采用了小尺寸的涡轮，小尺寸的涡轮能有更好的涡轮响应，有效减少涡轮迟滞。
在市区低转速行驶的时候增压效果不错，但是在高速行驶中增压效果则略有不足。
5.采用高滚流燃烧技术，这台2.0T发动机的活塞顶部经过了特殊的设计，可以使进入气缸的气体形成滚动的涡流，更好的与燃料混合，在燃烧室形成易于燃烧的混合均匀的油气混合气。
废气中的氮氧化合物、一氧化碳的含量可以得到大幅度降低。
6.为了减少发动机震动，这款2.0T的发动机曲轴还加装了平衡轴，平衡轴随曲轴旋转。
在曲轴旋转的时候，平衡轴会产生一个反向的力，以平衡发动机减少震动产生，并且采用正时皮带替代正时链条，更好地减少发动机的噪音产生，提高发动机的NVH。
7.这款蓝鲸2.0TGDI发动机还具备了优秀的生产细节，比如汽缸壁采用珩磨工艺加工等，产生的网纹能储存少量机油，更好的对缸壁进行润滑，降低与活塞环在工作时的摩擦，提高热效率。
蓝鲸2.0T小结：在这台“蓝鲸2.0TGDI”上，我们可以看到许多先进的技术，例如双VVT、缸内直喷、可变排量机油泵等等。
经过我们的实际测试，这款蓝鲸2.0TGDI在1750rmp的时候就能达到360N·m的最大扭矩输出，并且持续到3500rpm，发动机功率特性曲线图中可以看到，这款2.0T发动机的最高功率为170kw，已经达到世界先进水平。
朝柴产品介绍
排量为3.8升 最大扭矩为190牛米
6105系列
6缸、直列、强制水冷发动机
04
最大扭矩为350牛米
01 03
排量为4.5升
02
最大功率为110千瓦
03
零部件及配件
空气滤清器
01
02
03
作用
空气滤清器的主要作用是 过滤进入发动机的空气， 确保空气的清洁度，从而 保护发动机的正常运转。
技术特点
朝柴冷却系统采用先进的冷却技术，能够有效地降低发动机的工作温度，提高发动机的可靠性和使用 命。同时，该系统还具有噪音低、振动小等特点，提高了驾驶舒适性。
04
服务与支持
技术支持
技术咨询
为客户提供专业的技术咨 询服务，解答客户在产品 使用过程中遇到的问题。
技术支持
为客户提供全面的技术支 持，包括技术方案设计、 产品选型、安装调试等。
。
环保
朝柴发动机采用先进的排放控 制技术，符合国家环保法规要 求，具有较高的环保性能。
02
发动机系列
4102系列
排量为2.2升
4缸、直列、强制水冷发动机
01
02
03
最大功率为70千瓦
最大扭矩为190牛米
04
05
主要应用于轻型载货车、皮 卡车和SUV等车型
4105系列
4缸、直列、强制水冷发 动机
装载机
朝柴发动机为装载机提供稳定、高效的动力输出，确保装载作业的顺利进行。 这些发动机具有出色的燃油经济性和可靠性，能够满足不同工况下的作业需求 。
农业机械领域
拖拉机
朝柴发动机广泛应用于拖拉机领域，为拖拉机提供稳定、可靠的动力输出。这些 发动机具有低噪音、低油耗和长寿命等特点，能够满足各种农业作业的需求。
2015款日产奇骏乘用车动力不足故障
3'用" 1 Tech n i c al Com muni c ati o n2015款日产奇骏乘用车动力不足故障张大年$!吕功君2（1.河南交通技师学院汽车工程系，河南驻马店 463000；2.民太安财产保险公估股份有限公司河南分公司，河南郑州 450002）中图分类号：U463.62 文献标志码：B 文章编号：1003-6639（ 2020 ）08-0080-02张大年，男，高级讲师，主要从事汽车电子控制技术及汽车故障检测技术的研究和应用；吕功君，男，主要从事汽车财险服务。
1故障现象—辆2015年生产的日产新奇骏乘用车，发动机型号为 MR20dd , CVT 无级变速器，VIN LGBM4AE43FS08XXXX , 行驶里程56000km ,车辆故障指示灯点亮，发动机抖动，加 速无力，尾气排白烟。
2故障诊断（排除接车后，连接故障诊断仪对车辆进行故障信息读取，显 示该车系统内存在7个故障代码（图1）,首先对该车故障现 象和故障代码之间的关联性进行分析：过去故障码P0300 （多缸缺火）和P0304 （循环4缺火）的生成应该是发动机4缸 规律性 ， 缺火的 是点火 缸压, 故障码P0087 （低燃 力）、P0090 （燃油泵）、P0190 （燃 力传感器），初步怀疑是4缸燃故障, 是 器 , 燃 系统力 ， 发动机抖动，动力 。
为 是低现 , 成发动机 火, 过程 发现燃, 发动机尾气 发的 发动机过程 燃 。
发动机的点火 火和 器进行 , 发现 4缸 器 显 现象,4缸火 显，图2 示。
图, 4缸的 火和 器 之后, 为 车辆 用, 车 , 对火 进行图2 4缸火花塞严重积碳4个器。
后， 故障代码，动车辆, 车辆 , 系统无故障代码, 加速 , 车车。
一个 后车 车，车辆故障指示灯重新点， 加速无力， 尾气 白烟。
读取故障信息，故障代码为P0087和P0090。
进入系统读取 关 流，图3示。
[30万高品质城市SUV推荐大全]高品质3d里番推荐
![[30万高品质城市SUV推荐大全]高品质3d里番推荐](https://img.taocdn.com/s3/m/dd972cd0c0c708a1284ac850ad02de80d4d806a9.png)
[30万高品质城市SUV推荐大全]高品质3d里番推荐厂商指导价：22.98-33.48万元从外观设计来看，换代森林人引入了斯巴鲁新家族风格并借鉴了许多来自翼豹、力狮和某V的设计元素。
健壮的车头拥有新家族风格的进气格栅，头灯轮廓更锐利，外扩的前后轮拱以及突出的裙边线条则构成了极具力量感的车身。
白色的森林人某T2.0T运动版车型的前脸则更为夸张，前保险杠两侧犹如被利刃割裂开来，视觉效果更为激进凶猛，增加的镀铬装饰条则提升了豪华尊贵感。
新森林人车身尺寸得到全面提升，整车的长宽高分别为4595/1795/1695mm，分别比现款车型增加了35mm、15mm和20mm。
轴距当然也同步提升，从现款车型的2615mm增加到2640mm，车内乘坐空间变得更大，宽大而平整的行李箱容积也提高到505L，完全能够胜任一次长途旅行的装载要求。
新车内饰给人规整、简单的印象，但略显平淡了一些。
原先斯巴鲁专注于车辆的机械性能和动力底盘表现而忽视人员的触觉感受，在丰田入主后，斯巴鲁也开始注重人性化方面的细节提升。
黑色内饰简单的辅以银色铝质感饰条进行装饰。
空调出风口由现款车型的中央显示屏下方移到了上方，中控台顶部的行车电脑显示屏幕经过升级屏幕尺寸更大，信息显示更丰富，阅读起来也更方便。
镂空设计、带拨片的三辐条方向盘和铝合金踏板倒是内饰不多的亮点设计。
动力方面，全新森林人将提供水平对置四缸2.0升自然吸气和2.0T 双涡轮增压两款发动机，最大输出功率分别为146p和276p，2.0T动力竟比2.0L自然吸气发动机提升将近一倍!此外，针对美国市场和欧洲还有2.5升排量水平对置四缸汽油发动机，最大马力173p以及一台150p的2.0升柴油发动机。
厂商指导价：22.98-34.48万元全新欧蓝德源自P某-MiEVII概念车造型设计理念，平直、狭长的进气格栅相比老款车型有了很大改变，更显犀利，和两侧的头灯融合自然，底部的两个圆形雾灯带有镀铬装饰，显得极为时尚。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
东风日产奇骏2.0L的MR20DD发动机的技术解析，从拆解过程来看看技师是如何将一台发动机拆解成一个个零配件的，让技术控们能对这款发动机有更为全面的认识，即便不是专业人士，也可以通过本文了解发动机的一些基本知识，有兴趣的朋友一起来看看吧。
东风日产旗下除了奇骏以外，还有天籁和逍客都采用了2.0L自然吸气的发动机，但这两者采用的是代号为MR20DE的发动机，而奇骏采用的是新的MR20DD 发动机，最大的差异在于MR20DD采用了缸内直喷技术，在动力和燃油经济性方面都有提升。
虽然实际的发动机拆解过程并不是完全根据不同系统来进行，但为了阅读方便，我们以不同系统或机构划分出来讲解。
一般汽油机由两大机构和五大系统组成，包括曲柄连杆机构、配气机构、燃料供给系统、润滑系统、冷却系统、点火系统
和起动系统。
其中我们在技术解析文章里面已经对直喷技术、冷却系统和配气机构的新技术进行了解读，本文更侧重于介绍拆解过程。
拆卸进气歧管和线束
进排气管相当于发动机的“呼吸”系统，主要就将外界空气导入燃烧室和将废气排出燃烧室。
日产MR20DD顶部为树脂材质的进气管道，采用树脂材料能有效减轻重量。
发动机采用长进气歧管的设计，但又为了空间考虑，所以把歧管放到顶上，下面是点火线圈，所以只能把线束布置在歧管下面。
拆除进气管下面的各种线束要复杂一些，一台发动机有许多不同的地方带有感应器，都需要连接线束来向行车电脑传递信息。
拆卸燃油供给系统
燃油供给系统，顾名思义就是为发动机提供燃油，而日产MR20DD发动机的燃油供给系统采用了缸内直喷的方式，通过凸轮轴驱动的高压泵将供油压力从传统的低油压（约5Bar）提升至100Bar以上的压力，直接探入气缸的喷油嘴直接将燃油喷入气缸，由于喷油压力很高，有更好的雾化效果，燃烧更为充分。
而结构上也较为简单，拆解时主要拆除高压油泵、供油管和喷油嘴。
拆卸点火系统
在汽油机中，气缸内的可燃混合气是靠电火花点燃的，而火花塞就是发挥点燃混合气体的作用。
点火系统通常由蓄电池、发电机、点火线圈和火花塞等组成。
而日产MR20DD采用NGK的火花塞，厂方规定10万公里更换一次，有较高的耐用度。
拆卸配气机构
日产的MR20DD采用了双顶置凸轮轴结构，带有进、排气双可变正时气门技术，使用的是正时链条带动凸轮轴转动，有终身免维护的优点。
气门室盖采用的是树脂材料，相比金属材料更轻更实用。
由于凸轮轴盖和气缸盖之间除了有螺丝连接固定之外，都有密封胶粘合，所以要拆解的时候都需要用扳手撬开。
拆卸润滑系统
润滑系统是发动机不可缺少的部分，主要是把适量适温的机油输送到传动件的摩擦表面，并在摩擦表面之间形成油膜，实现液体摩擦，从而减小摩擦阻力、降低功率消耗、减轻机件磨损，达到提高发动机工作可靠性和耐久性的目的。
日产MR20DD的润滑系统靠曲轴带动，其中曲轴通过链条/链轮连接，驱动机油泵工作，采用金属链条同样具有免维护的优点。
拆卸曲轴连杆机构
曲轴连杆机构是发动机的最核心的部分，是发动机实现工作循环，完成能量转换的主要运动零件。
曲柄连杆机构的主要零件可以分为三组，机体组、活塞连杆组和曲轴飞轮组。
日产MR20DD采用全铝缸体，拆卸的时候需要翻转发动机，先从油底壳开始，再到机油泵和机油滤清器，之后是活塞和曲轴等。
总结：
新奇骏不是东风日产唯一采用2.0L自然吸气发动机的车型，但是与天籁和逍客的MR20DE发动机相比，新奇骏的MR20DD发动机有着更好的燃油经济性和动力性能。
新奇骏采用的MR20DD发动机，在技术上比旧款的MR20DE有所改进，采
用了缸内直喷技术和双可变正时气门技术等更为先进的技术。
而记录其拆解过程，则可以发现其实发动机构造虽然复杂，但只要区分好不同的系统和相应的机构，了解各自的用途，不同的发动机其实也有其共通的原理，即便不是汽车专业人士也可以轻松读懂发动机拆解的文章。
