浅析桥梁张拉与注浆施工技术
浅析桥梁张拉与注浆施工技术
结合后张法预应力混凝土连续梁张拉与波纹管真空辅助压浆的施工，对后张法预应力混凝土连续梁张拉与波纹管真空辅助压浆施工工艺、施工方法等进行了归纳总结。
标签：后张法预应力混凝土连续梁张拉波纹管真空辅助压浆施工技术
0 引言
随着社会的发展，现代桥梁后张法预应力混凝土连续梁施工越来越广泛，特别是近年来，随着在公路施工增多，决定了后张法预应力混凝土连续梁工程增多。
本文从实际工作经验出发，介绍后张法预应力混凝土连续梁张拉与波纹管真空辅助压浆施工技术。
1 施工工艺流程
1.1 预应力混凝土连续梁张拉工艺流程：安装锚垫板→焊接定位钢筋→安装波纹管→防崩钢筋→钢绞线穿束→连续梁混凝土浇注→钢绞线张拉→封锚→波纹管真空辅助压浆。
1.2 真空辅助压浆工艺流程。
将压浆机、制浆机、真空泵与阀门连接好→开真空泵阀→开真空泵→真空泵压力表达到设计MPa时开压浆阀、同时开动压浆机→真空泵端出浆后，而且出浆流畅、稳定、且稠度与盛浆桶浆体基本一致时关闭真空泵阀门→继续加压至0.5～0.7MPa持压1～2分钟→关闭压浆阀及压浆机→拆卸外接管、清洗设备→球阀在初凝后且不超过5小时内拆除清理。
2 施工方法
2.1 安装锚垫板。
锚垫板安装时，锚垫板平面与钢束垂直，与波纹管采用连接管接头机械连接。
P型锚及单侧张拉固定端，预埋辅助压浆铁管。
2.2 安装定位钢筋、波纹管。
波纹管四周设Ф12“井”字形定位钢筋，间距50cm。
安装时按照图纸中给出的波纹管中心坐标，考虑波纹管外径安装，当波纹管与普通钢筋矛盾时可适当调整普通钢筋位置，波纹管位置的垂直偏差不大于10mm，梁长方向偏差不得大于30mm。
为了施工方便，便于调节波纹管水平坐标，安装时可先将波纹管下方横筋焊接牢固，待波纹管坐标调准确后再将其它三根钢筋焊接牢固。
由于周围钢筋均为Ф12的钢筋，考虑强度较低易变形，所以波纹管位置全部安装准确后，所焊接箍筋底部应垫实，以防穿完钢绞线后，波纹管下沉。
波纹管连接，采用连接管接头的形式机械式连接。
安装完做密封、通孔检查，确保管道密封通畅，无杂物，无积水。
2.3 安装防崩钢筋。
波纹管在肋板宽度变化段设Ф12“Ω”形防崩钢筋，间距20cm。
波纹管强度较高，在肋板宽度变化段，波纹管在钢束和自身屈服力作用下容易将定位钢筋作用变形，防崩钢筋如尺寸过大或焊接不牢固，容易引起钢束坐标位移。
施工时，防崩钢筋要求加工尺寸准确、焊接牢固，要确保起到防崩的作用。
2.4 钢绞线穿束。
将钢绞线帮扎成捆，按指定编号位置摆放到位。
先用单根钢绞线把钢丝绳从一端带入另一端，钢丝绳与钢绞线束连接，钢绞线束上带上特制的导向帽，用卷扬机缓慢的速度牵引钢绞线穿束。
2.5 连续梁混凝土浇注。
连续梁混凝土浇注时，应要从底板、腹板、顶板分层浇注，震捣时应严格注意保护波纹管，不得引起波纹管变形、破裂，以及坐标改变。
2.6 钢绞线张拉。
张拉前，对千斤顶和油泵进行标定，张拉过程中按标定时的顺序一一配套。
张拉时采用以油表读数控制应力、钢绞线伸长值作为校核的“双控法”，实测伸长值与理论计算量差值应控制在设计偏差范围之内，否则应暂停张拉，待查明原因并采取措施加以调整后，方可继续进行张拉。
张拉顺序应符合设计要求，当设计未规定时，可采取以中轴线两侧对称张拉，以免构件承受过大的偏心压力。
同时，采用分级张拉以避免两端钢绞线受力不均，伸长量偏差过大。
在两端同时张拉时，由1人统一指挥，两机同时开动油泵，使钢丝束两端能同步张拉。
在一端先达到每级张拉值时，必须稍作停顿，待另一端亦达到同一张拉值时，再同时加压达到下级的张拉值。
注意油泵对千斤顶的加压要缓慢匀速进行，记录其伸长量以便进行校核。
实测伸长值与理论伸长值之间的差值要根据设计要求控制在允许范围以内，误差超过时要查明原因。
2.7 锚固。
打开高压油泵截止阀，张拉缸油压缓慢降至零，活塞回程。
夹片即自动跟进锚固，实现自锚。
锚固后的外露部分采用机械方法切割，预应力筋的外露长度不小于25mm。
锚具封闭前将周围混凝土冲洗干净、并在预应力筋和锚具夹片上涂环氧树脂，用无收缩水泥砂浆封锚，套上塑料帽。
2.8 波纹管真空辅助压浆。
孔道灌浆是后张法预应力工艺的重要环节。
须注意灌浆用水泥标号应符合设计或规划要求，一般采用不低于425#的硅酸盐水泥、普通水泥或采用矿渣水泥。
水泥浆水灰比例控制在0.3～0.35之间，3h后泌水率不宜大于2%最大值不超过3%，一定要先进行实验，再确定详细的材料和配合比。
以验证能否与标准相符，若不达标，则需要将其调整至达标为止。
施工前应确定浆体配合比，对设施、材料、及辅件进行检查，确定其数量、规格、型号等满足要求。
2.8.1 试抽真空。
将注浆阀及排气阀关闭，打开抽真空阀和真空泵，查看真空压力表读数，必须满足0.07～0.09MPa的负压力。
尽量使孔道内的真空度保持较高的数值，若其真空度的状态比较稳定，则停泵约2min，如果压力不变，就视为孔道能满足并可以维持真空状态。
若没有达到要求的真空度，就无法完全封
闭整个管道，则开始压浆前就需要进行检查和更正。
2.8.2 拌浆。
浆体配合比配制的指标是：水泥浆的水灰比为0.34，水泥浆的3h泌水率是0.07%～0.1%，泌水在24h内被浆体吸收；浆体流动度为18s；浆体膨胀率为0.1%；压浆时浆体温度为28℃。
为了预防管道的堵塞，在水泥浆出料前，要使用1.2mm的筛子过滤。
2.8.3 压浆
①清理锚垫板上的灌浆孔，保证灌浆通道通畅。
②确定抽真空端及灌浆端，安装引出管，球阀和接头，并检查其功能。
③搅拌水泥浆使水灰比、流动性、泌水性达到技术要求指标。
④启动真空泵，当真空度达到并维持-0.07～0.09MPa 时，打开压浆阀门，启动压浆泵开始压浆。
⑤观察废浆桶处的出浆情况，当出浆流畅、稳定、且稠度与盛浆桶浆体基本一致时，关闭真空泵阀门。
⑥压浆泵继续工作，在压力≤0.7MPa下，持压1～2min。
⑦关闭灌浆泵及灌浆端阀门，完成灌浆。
⑧拆卸外接管附件，清洗空气滤清器及阀门等。
⑨完成当日灌浆后，将所有水泥浆的设备清洗干净。
⑩安装在压浆端及出浆端的球阀，应在灌浆后5h内拆除并进行清理。
2.8.4 波纹管真空辅助压浆注意事项
①水泥浆在压灌过程中要经常搅动，对延迟使用流动度下降的浆体，严禁通过加水来增加其流动性。
②搅拌好的浆体每次应用完卸尽，在水泥浆未全部卸出的情况下，不能加入压浆材料另行搅拌。
③孔道压浆需一气呵成，同一管道压浆应均匀、连续一次性完成。
④压浆速度不宜过高，较高的速度会在孔道内产生过大的压力，造成泛浆。
3 结论
后张法预应力混凝土连续梁张拉与波纹管真空辅助压浆是桥梁预应力施工的重要环节。
特别是张拉应力及伸长量的控制，会直接影响预应力结构使用寿命，运用此法施工可以优质、高效、快速、安全地完成后张法预应力混凝土连续梁张拉与波纹管真空辅助压浆的施工任务。
參考文献：
[1]刘吉士，阎洪河，李文琪主编.《JTJ 041—2000公路桥涵施工技术规范实施手册》.人民交通出版社.
[2]杨宗放主编.《现代预应力混凝土施工》.中国建筑工业出版社，2002.。
桥面预应力张拉压浆施工技术
桥面预应力张拉压浆施工技术预应力张拉技术是目前桥梁工程中最为普及的技术之一，该技术通过在桥梁的构件上施加外力以提升整个桥梁的承载能力，其中桥面预应力张拉压浆施工技术更是其中的重要部分。
桥面预应力张拉压浆施工技术概述桥面预应力张拉压浆施工技术是一种通过将铺设在桥面上的钢绞线进行张拉，并通过压力将压浆材料挤出并填充于两侧砼梁中间形成桥面预应力的技术。
其中的主要步骤为：1.砼梁表面清理：对于砼梁表面进行清理，如清刷、清扫、冲刷等方式，以达到干燥、清洁、结合牢固的状态2.钢绞线设定：在预定位置打入预埋钢套筒，将张拉的钢绞线通过钢套筒与钢绞线锚具链接。
3.张拉钢绞线：在施工完成后，通过张拉设备对钢绞线进行张拉，使其产生适当的预应力。
4.压浆施工：在完成钢绞线预应力的张拉后，通过压浆设备将压浆材料注入至砼梁的空隙中，形成桥面预应力。
施工注意事项桥面预应力张拉压浆施工技术需要注意以下事项：1.清理砼梁表面：在施工前，必须对砼梁表面进行充分清理，以确保材料的密实整合。
2.钢绞线预处理：在施工之前，对钢绞线进行预处理，如除锈、脱脂等，以在施工后避免钢绞线出现腐蚀等情况。
3.张拉力控制：在钢绞线张拉时，必须严格控制张拉压力，避免过度张拉或张拉不足，影响预应力设计价值。
4.压浆质量：在压浆施工过程中，必须严格控制压力、流量等条件，保证压浆质量。
效果及适用范围桥面预应力张拉压浆施工技术可以有效提升桥梁的承载能力，抵御外界自然灾害以及车辆行驶时所产生的影响力，可以使其在使用寿命内得到更好的保障，尤其适用于大跨径桥梁的建设。
结语桥面预应力张拉压浆施工技术的应用在桥梁施工中已经非常普及，对于桥梁的承载能力和使用寿命都有明显的提升效果。
技术的成熟与应用，那些我们身边的桥梁能够愈发的稳固，让我们能够放心的使用并且保养。
如何提高桥梁工程预应力张拉及孔道压浆施工技术的应用探讨
如何提高桥梁工程预应力张拉及孔道压浆施工技术的应用探讨国家的快速发展，也推动了桥梁工程的发展，越来越多的桥梁工程出现。
而预应力的张拉施工以及孔道压浆施工技术是桥梁工程的关键的两个步骤，对于整个桥梁的稳定性、安全性有着非常重要的作用。
本文就如何提高桥梁工程预应力张拉及孔道压浆施工技术的应用进行探讨，对于其施工工艺进行着重的阐述，以期对桥梁工程的发展有所帮助。
预应力的张拉施工以及孔道压浆施工技术是桥梁工程的关键的两个步骤，对于整个桥梁的稳定性、。
安全性有着非常重要的作用。
因此，提高桥梁工程预应力张拉及孔道压浆施工技术的应用有着极其重要的意义。
一、预应力张拉技术施工工艺（一）桥梁施工中预应力张拉施工工艺应用现状分析首先，在公路桥梁工程施工过程中，若预留管道的顺直程度不够，便会直接增加管道内壁和预应力钢筋之间的摩擦力，虽然一般不会对张拉控制产生影响，但由于预应力自身的张拉力下降，因此也会直接导致钢筋伸长不足的问题。
此外，在具体施工过程中，若钢筋理论伸长量和实际的弹性模量之间存在差异，也会对整体的施工质量产生影响。
其次，在完成混凝土浇筑工作之后，经常会在波纹管位置产生堵塞现象，如此也为后续的预应力钢筋绞线穿入工作带来了困难。
在张拉预应力的过程中，由于钢绞线设计伸长和实际伸长之间存在差距，进而也会对施工产生一定影响，不仅会浪费人力资源，同时还会延长工期。
最后，预应力损失也是预应力张拉工艺中的常见问题，一般与施工现场环境、所选择的施工工艺和施工材料的性能等具有直接关联。
在对构件张拉控制应力进行计算的过程中，不仅要考虑到外荷载承重的问题，同时还应明确有效应力，如此才能对预应力损失进行精准计算。
但在具体施工过程中，很多施工人员都会忽视上述问题，从而对施工质量产生了直接影响。
（二）施工前的准备第一，在正式开始施工之前，应选择粘结度、强度和松弛度良好的预应力钢筋，预应力钢筋规格可锁定为15.24，强度等级在1 860 MPa，钢筋质量必须要满足工程建设需求。
桥梁预应力张拉与压浆技术方案
桥梁预应力张拉与压浆技术方案前言：桥梁是连接两个地理位置相对较远的地方的重要工程设施，其稳定性和耐久性对于保证交通安全和正常运行至关重要。
预应力张拉与压浆技术是现代桥梁建设中非常重要的施工工艺之一，可以提高桥梁的承载能力和抗震性能，延长桥梁的使用寿命。
本文将对桥梁预应力张拉与压浆技术进行详细介绍，并提出相应的技术方案。
一、桥梁预应力张拉技术桥梁预应力张拉技术是指采用高强度钢束或钢丝，在桥梁构件内部施加预先的轴向拉力，以改善其力学性能和结构性能的一种方法。
通过预应力张拉技术，可以改善桥梁的抗弯能力、抗剪能力和整体刚度，提高桥梁的承载能力和变形性能。
其主要步骤包括：设计预应力拉索的位置与数目、施工预应力锚固设备、进行张拉并锚固等。
预应力张拉技术方案：1.确定预应力张拉位置和张拉力大小。
根据桥梁的设计要求和负荷条件，确定预应力张拉的位置和张拉力的大小。
通常，预应力张拉的位置应选择在桥梁的受力关键部位，如梁、板、柱的主要受力区域，并根据设计要求施加适当的张拉力。
2.设计预应力拉索的数目和布置方式。
根据桥梁的结构形式和受力特点，确定预应力拉索的数目和布置方式。
常用的预应力拉索有钢束和钢丝，其数目和布置方式应根据桥梁的实际情况进行设计。
3.施工预应力锚固设备。
在进行预应力张拉之前，需要进行预应力锚固设备的施工，确保预应力拉索能够安全稳定地锚固在桥梁构件内部。
常用的预应力锚固设备有锚板、锚固管和锚固套管等。
4.进行预应力张拉和锚固。
在施工过程中，使用预张拉机械设备对预应力拉索进行张拉，使其产生预定的张拉力。
然后，使用预应力锚固设备将预应力拉索稳定地锚固在桥梁构件内部，以实现预应力效果。
二、桥梁压浆技术桥梁压浆技术是指在桥梁构件的内部空隙中进行注浆，以填充空隙、提高桥梁的密实性和耐久性的一种方法。
通过压浆技术，可以填充桥梁构件的空隙和孔洞，排除空气和水分，提高桥梁的强度和抗渗性能。
其主要步骤包括：清洁孔洞表面、灌浆剂配制、注浆设备布置、进行压浆等。
桥梁预应力张拉与压浆施工技术交底
桥梁预应力张拉与压浆施工技术交底范本一：一、概述1.1 引言1.2 项目背景1.3 目的和范围二、预应力张拉工序2.1 材料准备2.1.1 预应力钢筋2.1.2 预应力导筒2.1.3 预应力锚固件2.2 前期准备2.2.1 预应力张拉计划编制2.2.2 预应力张拉设备调试2.3 张拉工艺2.3.1 预应力张拉过程控制2.3.2 张拉应力监测2.4 后期处理2.4.1 松弛预应力2.4.2 固定锚固件2.4.3 防腐防护三、压浆工序3.1 材料准备3.1.1 压浆材料3.1.2 压浆设备3.2 压浆工艺3.2.1 压浆过程要求3.2.2 压浆方法及工具3.3 压浆质量控制3.3.1 压浆厚度监测3.3.2 压浆强度检测四、施工安全与质量控制4.1 安全注意事项4.2 质量控制措施4.2.1 施工现场巡视4.2.2 施工记录和报告4.2.3 质量检测和评估五、附件附件一：预应力钢筋张拉计划表附件二：预应力张拉设备调试报告附件三：压浆材料使用记录注释：1. 张拉过程控制：指在预应力张拉过程中对预应力的施加力量、速度、时间等参数进行控制，以实现预应力设计要求。
2. 张拉应力监测：指对预应力张拉过程中的应力进行实时监测和记录，以保证预应力钢筋的质量和稳定性。
3. 松弛预应力：指在锚固后，逐步减小拉力，使钢筋与混凝土之间产生预压力。
4. 压浆厚度监测：指对压浆层的厚度进行测量和检查，以保证压浆质量和加固效果。
5. 压浆强度检测：指对压浆材料硬化后的强度进行检测，以判断压浆质量是否符合要求。
范本二：一、概述1.1 引言1.2 项目背景1.3 目的和范围二、预应力张拉工序2.1 材料准备2.1.1 预应力钢束2.1.2 预应力导管2.1.3 预应力锚固件2.2 前期准备2.2.1 预应力张拉计划编制2.2.2 预应力张拉设备调试2.3 张拉工艺2.3.1 预应力张拉过程控制2.3.2 张拉应力监测2.4 后期处理2.4.1 松弛预应力2.4.2 锚固处理2.4.3 防腐保护三、压浆工序3.1 材料准备3.1.1 压浆材料3.1.2 压浆设备3.2 压浆工艺3.2.1 压浆过程要求3.2.2 压浆方法及工具3.3 压浆质量控制3.3.1 压浆厚度监测3.3.2 压浆强度检测四、施工安全与质量控制4.1 安全注意事项4.2 质量控制措施4.2.1 施工现场巡视4.2.2 施工记录和报告4.2.3 质量检测和评估五、附件附件一：预应力钢束张拉计划表附件二：预应力张拉设备调试报告附件三：压浆材料使用记录注释：1. 张拉过程控制：指在预应力张拉过程中对预应力的施加力量、速度、时间等参数进行控制，以确保预应力钢束的质量和稳定性。
梁板张拉、压浆施工技术总结材料

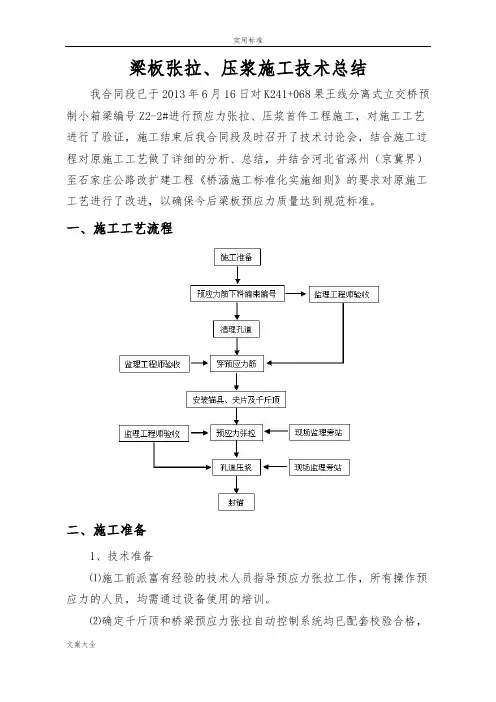

梁板张拉、压浆施工技术总结我合同段已于2013年6月16日对K241+068果王线分离式立交桥预制小箱梁编号Z2-2#进行预应力张拉、压浆首件工程施工，对施工工艺进行了验证，施工结束后我合同段及时召开了技术讨论会，结合施工过程对原施工工艺做了详细的分析、总结，并结合河北省涿州（京冀界）至石家庄公路改扩建工程《桥涵施工标准化实施细则》的要求对原施工工艺进行了改进，以确保今后梁板预应力质量达到规范标准。
一、施工工艺流程二、施工准备1、技术准备⑴施工前派富有经验的技术人员指导预应力张拉工作，所有操作预应力的人员，均需通过设备使用的培训。
⑵确定千斤顶和桥梁预应力张拉自动控制系统均已配套校验合格，并且在规定使用期限内。
检查张拉设备油管是否连接紧密，周围安全警示牌、警戒线围栏等是否齐全。
⑶检查梁体混凝土实际强度，确保张拉前已达到设计强度、弹模和龄期要求。
2、人员配备序号岗位数量备注1 现场负责人1人2 技术员1人3 质检员2人4 安全员1人5 工班长1人6 张拉、压浆工4人7 电工1人合计11人3、材料准备梁板张拉、压浆施工主要材料如下：钢绞线供货厂家：天津市春鹏预应力钢绞线有限公司锚具供货厂家：天津市振华预应力技术有限公司夹片供货厂家：天津市振华预应力技术有限公司压浆料供货厂家：湖北中桥科技有限公司各项材料均经进场检验合格，相关质量证明附件齐全。
4、机械设备配备序号名称数量备注1 智能张拉设备2台2 智能压浆设备1台3 千斤顶吊架2个4 工具锚8个5 限位板24个三、张拉、压浆首件施工过程控制1、钢绞线下料、编号及穿束钢绞线下料穿束于2013年6月14日开始，配备操作工8人。
钢绞线下料前，先计算下料长度，钢绞线下料长度＝钢绞线工作长度＋千斤顶长×2＋工作锚具厚×2＋限位板厚×2＋传力环高×2＋35×2cm，严禁将钢绞线直接置于地面上，需用5cm厚的方木垫起，防止对钢绞线造成污染和损伤。
浅析公路桥梁施工中注浆技术的应用_2
浅析公路桥梁施工中注浆技术的应用发布时间：2022-05-04T09:26:48.250Z 来源：《工程建设标准化》2022年2期作者：王小磊[导读] 高速公路对于人们的日常生活和出行有着关键的影响王小磊天津鑫路桥建设工程有限公司天津 301900摘要：高速公路对于人们的日常生活和出行有着关键的影响，本研究就注浆技术在我国高速公路桥梁施工中的应用的重要性及其应用现状展开详细的论述，并对更好地实现注浆技术在高速公路桥梁施工中的应用提出几点建议。
关键词：公路桥梁施工；注浆技术；应用1注浆技术的基本概念及其注浆技术施工的工艺的全面认识1.1注浆技术的基本概况分析。
注浆技术采用运用物理液压、气压或化学方法，在岩土体的缝隙或裂缝中注入某些能够较好地与岩土体固结的浆液，从而达到提高岩土体的强度的目的。
加强岩土体抗渗性能，并提高岩土体的稳定性，在最大程度上改善了岩土体的物理性质，使其更好地为高速公路桥梁的施工而服务。
1.2注浆技术施工的工艺的全面认识。
注浆技术大体上可分为四大类，但在目前我国高速公路桥梁施工中主要应用渗透注浆和压密注浆两种注浆技术。
渗透注浆是指在不破坏土壤层的情况下，允许泥浆完全填充土壤颗粒之间的间隙，并与土壤颗粒形成一个整体。
在渗透注浆施工过程中，不会损坏排土结构，就可以保证工程质量达到要求。
压密注浆主要是应用在建筑物的后期加固上，它的原理是将有一定黏度的浆液注入到建筑结构中，然后粘稠浆液形成的球泡对周围的土体会产生挤压作用，从而起到压实土体并使结构变得更稳固的作用。
不同的注浆技术适用于不同的工程，在高速公路桥梁施工过程中要结合使用材料的性质和当地气候环境与工程的特点，去选择最适合的注浆技术，以保证工程的质量。
2注浆技术在我国高速公路桥梁施工应用中的现实意义分析总的来说，注浆技术在我国高速公路桥梁工程中的应用有着巨大的现实意义。
具体而言，注浆技术在高速公路桥梁施工的应用对于我国高速公路建设而言是一种技术进步，它不仅有助于不断地提高和改进我国的高速公路桥梁建设的技术水准，同时也为实现我国桥梁的安全性、美观性、牢固了提供了有力的保障。
预应力混凝土结构工程中的张拉与压浆施工工艺
预应力混凝土结构工程中的张拉与压浆施工工艺预应力混凝土结构工程是一种先进的建筑技术，它通过在混凝土中引入预应力，使结构具有承载更大荷载和更好的变形性能的能力。
预应力混凝土结构的主要施工过程包括张拉和压浆。
本文将详细介绍预应力混凝土结构工程中的张拉与压浆施工工艺，并探讨其在工程实践中的重要性和影响。
一、张拉施工工艺1. 梁底模板的安装在进行梁底张拉之前，首先需要安装梁底模板。
模板的设计和施工要满足结构设计要求，并保证模板牢固、平整，以确保后续的张拉操作能够正常进行。
2. 预应力钢束的铺设预应力钢束是预应力混凝土结构中承载预应力的重要组成部分。
在张拉施工中，预应力钢束需要沿着梁的轴线进行铺设，并根据设计要求设置钢束的数量和布置方式。
3. 钢束锚固在预应力钢束的两端进行固定，通常采用的锚具有锚板和锚固套管两种形式。
锚板通过焊接或紧固连接到混凝土结构中，锚固套管则通过浇筑混凝土或压浆来固定在结构中。
4. 张拉过程张拉是预应力混凝土结构中最关键的施工阶段。
在张拉过程中，通过调节液压张拉机的工作压力，使预应力钢束产生足够的张拉力，从而实现对混凝土的预应力施加。
5. 锚固当预应力钢束达到预定的张拉力后，需要进行锚固操作，将钢束的张拉力传递到混凝土结构中。
锚固一般通过砂浆或压浆材料将锚固套管填充，使钢束处于固定状态。
二、压浆施工工艺1. 压浆材料的选择在预应力混凝土结构工程中，常用的压浆材料有聚合物压浆材料和水泥浆料。
选择合适的压浆材料需要考虑其与混凝土的黏结性能、耐久性以及施工性能等因素。
2. 压浆施工方法压浆施工主要包括两种方法：压浆孔法和管道压浆法。
前者是通过在结构中钻孔，将压浆材料注入孔中，并保证充分填充结构中的空隙。
后者是通过在结构上设置管道，将压浆材料通过管道注入结构中，实现压浆作用。
3. 压浆质量控制为了保证预应力混凝土结构的质量和性能，压浆质量控制尤为重要。
在施工过程中，需对压浆材料的配合比例、注入压力和压浆时间进行调整和监控，确保压浆材料充分渗透，将结构的空隙填充。
公路桥梁施工中的注浆技术分析
公路桥梁施工中的注浆技术分析注浆技术是指在工程中利用注浆设备将水泥浆注入岩体、土体或混凝土中的工艺方法。
在公路桥梁施工中，注浆技术是一种重要的施工工艺，可以用于桩基加固、桥墩修复、桥梁防水等多个方面。
本文将对公路桥梁施工中的注浆技术进行分析和探讨。
一、注浆原理注浆是利用压浆机，通过注浆管将水泥浆注入岩土或混凝土中，利用水泥浆的高压和高速流动性，填满岩土或混凝土中的裂缝、孔隙，形成坚固的充填体。
注浆可以提高岩土或混凝土的抗压、抗拉、抗剪强度，提高桩基的承载力和抗震性能，延长桥梁的使用寿命。
二、注浆材料1. 水泥浆水泥浆是注浆中最常用的充填材料。
它由水泥、砂浆和水按一定比例混合而成。
水泥浆的品质直接影响注浆效果，一般要求水泥的标号高、掺杂少、流动性好，砂浆的粒径要适中，水泥浆的水灰比也要合适。
2. 膨胀剂膨胀剂是注浆中的一种外加剂，它能够在水泥浆中产生气泡，增加水泥浆的流动性和充填性，改善注浆的效果。
高性能的膨胀剂能够使水泥浆充满微细的裂缝和孔隙，提高注浆的效率和质量。
硅酸盐水泥浆是一种新型的注浆材料，它由硅酸盐水泥、外加剂和水混合而成。
硅酸盐水泥浆具有高速凝固、高强度、高耐久等优点，是注浆中的新宠。
在公路桥梁施工中，硅酸盐水泥浆可以用于快速补充桩基、混凝土结构的裂缝、孔洞，提高施工效率和质量。
三、注浆工艺1. 钻孔在公路桥梁施工中，首先需要进行钻孔工作。
钻孔的深度和直径要根据实际情况进行设计，一般要求孔径大于等于50mm，孔深大于等于2m。
钻孔的目的是为了给水泥浆注入提供通道。
2. 清洗清洗是指将钻孔内的杂物和碎屑清理干净，保持钻孔的通畅。
清洗可以用清水、高压水枪或空气冲洗的方式进行，清洗后要用湿布擦拭干净。
3. 注浆注浆是将预先调配好的水泥浆通过注浆管注入钻孔中的工艺。
在注浆过程中，要注意浆液的流速和流量，保证充填充实，并严格按照规定的注浆压力、注浆量和注浆时间进行操作。
4. 封堵封堵是指在注浆后对钻孔口进行封堵处理，防止注浆浆液渗漏。
桥面预应力张拉压浆施工技术
箱梁预应力张拉、压浆施工技术一、工程概况国家高速公路十堰至天水联络线(G7011）陕西境石泉至上元观段H-CO4标位于陕西省汉中市西乡县，本工程包括桥梁6座:桥梁上部结构均采用后张法预应力混凝土箱梁，箱梁采用50号混凝土,梁长40m，梁高为2m，腹板厚20cm，顶板厚18cm，预应力钢筋束采用5Φ15.24、4Φ15。
24、3Φ15.24钢绞线。
桥面布设为单幅4片,在墩顶为先简支后连续。
二、预应力筋张拉工艺（一）波纹管定位1．在箱梁钢筋骨架绑扎完成后,按照设计要求，把波纹管按照设计图坐标在骨架上定点，用”U”筋进行定位，钢束直线段定位筋间距为1m，曲线段按0。
5m控制，以限制波纹管上下左右移动。
2．当波纹管进行连接时加套管，并采用透明胶带对接头进行密封处理，并保证其接头顺直、牢固。
3．波纹管定位完成后，为了保证波纹管在浇筑过程不变形，采用比波纹管直径小5mm硬质塑料管穿心，两端露出拖拽长度,然后进行箱梁其余工序施工，当箱梁浇筑混凝土达到初凝后，拽出塑料管，以防止波纹管在浇筑过程中发生变形。
（二）钢绞线的下料、编束和穿束1．无轴包装的钢绞线在抽出时采用自制放线架立放,注意抽头后弹簧形的螺旋方向应与绞线的捻向一致。
2．钢绞线在下料时采用砂轮切割机，切割机的砂轮转向应与绞线捻向一致，禁止采用电、气焊切割，以防止热损伤.3．为使成束钢绞线在穿孔和张拉时不致紊乱,编束时采用50cm高钢管排架架空钢绞线，用工作锚具沿编束方向推进，锚具后30cm位置采用18-20号铁丝单层密排螺旋线绕扎牢固，间距为1m，绑扎结束后绑扎头插入线间间隙.注意在编束前用不同的油漆标识钢绞线，以便钢绞线穿入后使同一颜色钢绞线处于锚具同一位置.4．为了便于穿束,用薄铁皮加工圆形套头,套在钢绞线端头,以便于顺利穿入，防止损伤波纹管。
(三）钢绞线张拉准备工作1．检查张拉梁体混凝土强度，待混凝土浇筑强度达到90%，方可进行张拉，以防止在张拉预应力筋时,千斤顶的作用力压裂混凝土块体或产生较大的混凝土弹性压缩。
浅析公路桥梁施工中注浆技术的应用_3
浅析公路桥梁施工中注浆技术的应用发布时间：2022-05-07T05:16:07.428Z 来源：《工程建设标准化》2022年1月第2期作者：喻文远[导读] 将注浆技术应用于我国的公路桥梁技术是十分必要的。
喻文远贵州路桥集团有限公司，贵州省，550001摘要：将注浆技术应用于我国的公路桥梁技术是十分必要的。
尤其是将注浆技术用于公路桥梁施工，是我国公路工程的一项技术进步。
这既有利于我国公路桥梁的技术水平的不断提高，同时也是对我国桥梁安全、美观、坚固的保证。
同时，在公路桥梁工程中采用注浆技术，不仅能有效地改善结构的稳定性、耐久性，而且还能大大延长其使用寿命，使其质量经受住人为和时间的检验，在工程实践中具有很大的应用价值。
关键词：公路桥梁；注浆技术；应用分析引言根据该研究，注浆技术最早引进了发达国家的实际应用。
19世纪初期。
法国的一位土木工程师，发明了这种技术，并成功地在受潮汐影响的海堤上建起了沙石基础。
在国内，灌浆技术发展得比较晚，应用范围也比较窄。
但是，改革开放以后，由于物质基础雄厚，科技进步迅速，注浆技术得到了快速发展。
该技术已广泛用于工程建设，取得了良好的社会效益和经济效益。
1.注浆工艺概述注浆技术是利用物理、水力、气动或化学的手段，把岩土体的缝隙或裂缝中泥浆注射到缝隙中，从而增强岩石和泥土的硬度。
为了更好地服务于公路的桥梁工程，必须加强岩土的抗渗性、增强其稳定性、最大程度地改善其物理性能。
目前国内公路桥梁的灌浆技术主要有渗透注浆和压密注浆两种。
渗透注浆可使浆液充分充满土壤微粒间的间隙，使其与土壤微粒结合在一起，而不破坏土层。
在注浆施工中，不会对排土的结构造成任何损坏，从而保证了工程的质量。
压密注浆法主要应用于建筑的后期加固，其基本原理是将粘性泥浆注入建筑结构，再由粘胶浆产生的球状泡沫挤压周边的土体，从而增强结构的稳定性。
注浆技术的选择可以根据不同的项目进行。
在公路桥梁施工中，必须根据材料性能、当地气候、工程特性等因素，选用适宜的注浆施工，保证工程质量。
