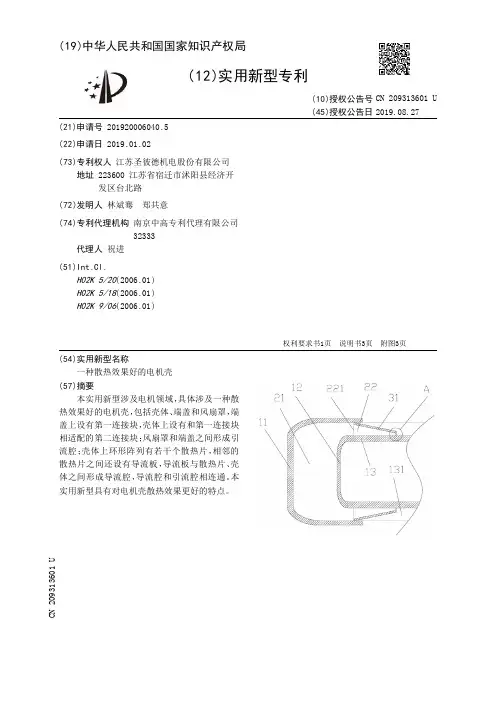

【CN209313601U】一种散热效果好的电机壳【专利】
实用新型内容 [0004] 针对现有技术存在的不足，本实用新型的目的在于提供一种散热效果好的电机 壳。 [0005] 为实现上述目的，本实用新型提供了如下技术方案：包括壳体、端盖和风扇罩，端 盖上设有第一连接块，壳体上设有和第一连接块相适配的第二连接块； [0006] 风扇罩和端盖之间形成引流腔； [0007] 壳体上环形阵列有若干个散热片，相邻的散热片之间还设有导流板，导流板与散 热片、壳体之间形成导流腔，导流腔和引流腔相连通。 [0008] 进一步，导流腔包括进口和出口，导流腔沿进口至出口方向逐渐减小，进口和引流 腔相连通。 [0009] 进一步，出口处还设有增压板，增压板上设有若干个增压孔。 [0010] 进一步，导流腔内还设有辅助散热片，辅助散热片一端与壳体相连接，另一端和导 流板相连接。 [0011] 进一步，辅助散热片包括左散热片和右散热片，左散热片的一端和右散热片的一 端相连接使得辅助散热片呈箭头状，相邻的辅助散热片之间形成增压腔。 [0012] 进一步，散热片的截面呈等腰梯形形状。 [0013] 对比现有技术的不足，本实用新型提供的技术方案所带来的有益效果：在使用时， 安装在电 机轴上 扇叶旋转 ，将外界的空气抽取至引流腔内 ，并由 引流腔进入导流腔 ，当气流 从 引流腔内进入导流腔时 ，气流的流速加快 ，因此当丘留从导流腔内排出时 ，能够有效的 加 快相邻散热片间隙内的气流流动速度从而使得对壳体的冷却效果更好，同时间隙内的气流 流速较快也会使得外界的气流向间隙内进行补偿，进一步加强散热效果。
热效果好的电 机壳 ，包括壳体、端盖和风 扇罩 ，端 盖上设有第一连接块，壳体上设有和第一连接块 相适配的第二连接块；风扇罩和端盖之间形成引 流腔 ；壳 体上环形阵 列有若干个散热片 ，相邻的 散热片之间还设有导流板 ，导流板与散热片 、壳 体之间形成导流腔 ，导流腔 和引流腔 相连通。本 实用新型具有对电机壳散热效果更好的特点。
【CN209748303U】一种具有散热功能的电机外壳【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920555133.3(22)申请日 2019.04.23(73)专利权人 泰港电机（天津）有限公司地址 301700 天津市武清区徐官屯经济区(72)发明人 崔云镐 (74)专利代理机构 天津市鼎拓知识产权代理有限公司 12233代理人 刘雪娜(51)Int.Cl.H02K 5/04(2006.01)H02K 9/04(2006.01)H02K 5/10(2006.01)(54)实用新型名称一种具有散热功能的电机外壳(57)摘要本实用新型公开了一种具有散热功能的电机外壳,防护外壳包括左半防护罩和右半防护罩两部分，防护外壳罩在电机的外部，在左半防护罩和右半防护罩的壳体上分别开设有送风口和出风口，在送风口的内部安装有扇叶，在电机的外壳上开设有若干个通风口，在通风口上覆盖有过滤网，在电机上、靠近出风口的一侧的壳体的外部设有导热管，导热管的另一端连接防护外壳的壳体内壁；在左半防护罩和右半防护罩的底部均开设有开口槽，底座通过开口槽伸出防护外壳的外部；在左半防护罩和右半防护罩的底部连接有固定板。
本实用新型可以加速电机周围空气的流通速度，能够将电机工作时产生的热量快速的带出电机的外部，散热效果好；且本壳体安装拆卸非常的便捷。
权利要求书1页 说明书3页 附图5页CN 209748303 U 2019.12.06C N 209748303U权 利 要 求 书1/1页CN 209748303 U1.一种具有散热功能的电机外壳,包括电机(1)，其特征是:还包括防护外壳(2)、过滤网(3)、送风口(4)、出风口(5)、通风口(6)、扇叶(7)和导热管(8)，所述防护外壳(2)包括左半防护罩(2.1)和右半防护罩(2.2)两部分，所述防护外壳(2)罩在所述电机(1)的外部，在所述左半防护罩(2.1)和右半防护罩(2.2)的壳体上分别开设有所述送风口(4)和出风口(5)，在所述送风口(4)的内部安装有所述扇叶(7)，在所述电机(1)的外壳上开设有若干个所述通风口(6)，在所述通风口(6)上覆盖有所述过滤网(3)，在所述电机(1)上、靠近所述出风口(5)的一侧的壳体的外部设有所述导热管(8)，所述导热管(8)的另一端连接所述防护外壳(2)的壳体内壁；在所述左半防护罩(2.1)和右半防护罩(2.2)的底部均开设有开口槽(10)，所述电机(1)的底座(9)通过所述开口槽伸出所述防护外壳(2)的外部；在所述左半防护罩(2.1)和右半防护罩(2.2)的底部连接有固定板(11)。

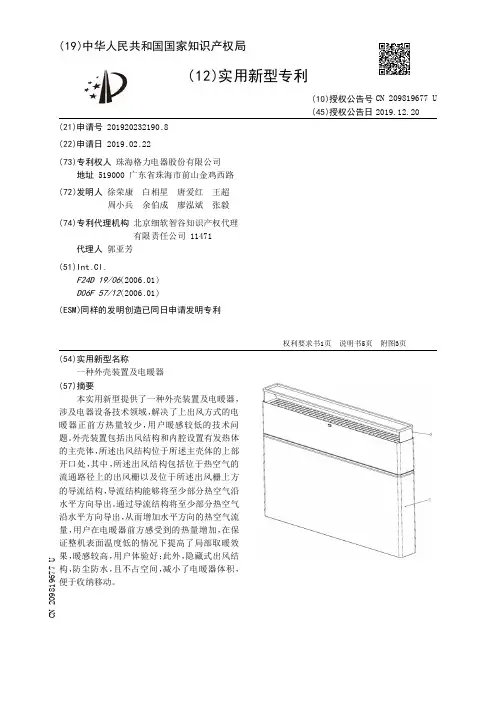

【CN209819677U】一种外壳装置及电暖器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920232190.8(22)申请日 2019.02.22(73)专利权人 珠海格力电器股份有限公司地址 519000 广东省珠海市前山金鸡西路(72)发明人 徐荣康 白相星 唐爱红 王超 周小兵 余伯成 廖泓斌 张毅 (74)专利代理机构 北京细软智谷知识产权代理有限责任公司 11471代理人 郭亚芳(51)Int.Cl.F24D 19/06(2006.01)D06F 57/12(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种外壳装置及电暖器(57)摘要本实用新型提供了一种外壳装置及电暖器，涉及电器设备技术领域，解决了上出风方式的电暖器正前方热量较少，用户暖感较低的技术问题。
外壳装置包括出风结构和内腔设置有发热体的主壳体，所述出风结构位于所述主壳体的上部开口处，其中，所述出风结构包括位于热空气的流通路径上的出风栅以及位于所述出风栅上方的导流结构，导流结构能够将至少部分热空气沿水平方向导出。
通过导流结构将至少部分热空气沿水平方向导出，从而增加水平方向的热空气流量，用户在电暖器前方感受到的热量增加，在保证整机表面温度低的情况下提高了局部取暖效果，暖感较高，用户体验好；此外，隐藏式出风结构，防尘防水，且不占空间，减小了电暖器体积，便于收纳移动。
权利要求书1页 说明书5页 附图3页CN 209819677 U 2019.12.20C N 209819677U权 利 要 求 书1/1页CN 209819677 U1.一种外壳装置，其特征在于，包括出风结构和内腔设置有发热体的主壳体，所述出风结构位于所述主壳体的上部开口处，其中，所述出风结构包括：出风栅，其位于热空气的流通路径上；导流结构，其位于所述出风栅的上方，且能够将至少部分热空气沿水平方向导出。
2.根据权利要求1所述的外壳装置，其特征在于，所述导流结构包括导流板，所述导流板的末端的切线位于水平面内。
一种电机机壳加热自动上料装置[实用新型专利]
![一种电机机壳加热自动上料装置[实用新型专利]](https://img.taocdn.com/s3/m/ee1488e081eb6294dd88d0d233d4b14e85243e6b.png)
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201720927089.5(22)申请日 2017.07.28(73)专利权人 上海科致电气自动化股份有限公司地址 201114 上海市闵行区浦江镇漕河泾浦江高科技园新骏环路138号3号楼3F(72)发明人 张文庆 (51)Int.Cl.H02K 15/12(2006.01)H02K 15/14(2006.01)B65G 47/91(2006.01)(54)实用新型名称一种电机机壳加热自动上料装置(57)摘要本实用新型公开了一种电机机壳加热自动上料装置，包括机壳搬运平台、搬运机器人、加热器和加热搬运台；所述加热器的右侧设有加热搬运台，所述加热搬运台的右侧设有托盘，托盘的右侧设有机壳搬运平台和搬运机器人。
所述机壳搬运平台包括支架、限位块B、直线导轨B、滑台A、气缸B、搬运平台和气缸连接块；所述加热器包括加热设备；所述加热搬运台包括气缸C、气缸支架、限位块C、直线导轨C、气缸连接件和滑台B。
该电机机壳加热自动上料装置设计合理，结构紧凑，实现了电机机壳加热上料过程的自动化，减轻了工人的劳动强度，改善了作业环境，降低工伤风险，提高了生产效率。
权利要求书1页 说明书4页 附图6页CN 207053346 U 2018.02.27C N 207053346U1.一种电机机壳加热自动上料装置，其特征在于，包括机壳搬运平台(1)、搬运机器人、加热器(5)和加热搬运台(6)；所述加热器(5)的右侧设有加热搬运台(6)，所述加热搬运台(6)的右侧设有托盘(7)，托盘(7)的右侧设有机壳搬运平台(1)和搬运机器人；所述机壳搬运平台(1)包括支架(21)、限位块B(22)、直线导轨B(23)、滑台A(24)、气缸B(26)、搬运平台(28)和气缸连接块(29)；所述支架(21)顶部前后端均安装有直线导轨B(23)，直线导轨B(23)的左右两端均连接有限位块B(22)，限位块B(22)连接在支架(21)上，所述滑台A(24)的前后端通过两个直线导轨B(23)滑动连接在支架(21)上，滑台A(24)的底部通过气缸连接块(29)与气缸B(26)输出端固定连接，气缸B(26)另一端固定连接在支架(21)上，搬运平台(28)固定安装在滑台A(24)上端；所述搬运机器人包括搬运机械人(3)和机械手(4)；所述搬运机械人(3)与用于夹取的机械手(4)连接；所述加热器(5)包括加热设备(41)；所述加热搬运台(6)包括气缸C(34)、气缸支架(35)、限位块C(36)、直线导轨C(38)、气缸连接件(39)和滑台B(40)；加热器(5)和加热搬运台(6)均固定连接在底座(33)上；所述底座(33)固定在地面上，气缸C(34)设于气缸支架(35)上，气缸支架(35)固定连接在底座(33)上，气缸C(34)的输出端通过气缸连接件(39)与滑台B(40)固定连接，滑台B(40)上设有多个加热平台，所述滑台B(40)的一端通过直线导轨C(38)滑动安装在底座(33)上；所述直线导轨C(38)的两端头处均设有限位块C(36)，限位块C(36)固定安装在底座(33)上；气缸C(34)驱动滑台B(40)沿着直线导轨C(38)运动。
一种铝合金电机壳[实用新型专利]
![一种铝合金电机壳[实用新型专利]](https://img.taocdn.com/s3/m/fe5b30b2e43a580216fc700abb68a98271feac2b.png)
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202021491658.4(22)申请日 2020.07.24(73)专利权人 江西金连升铝业有限公司地址 335202 江西省鹰潭市余江县潢溪镇循环经济产业园(72)发明人 彭仁太 彭炳锋 王伟 邵伟 (74)专利代理机构 鹰潭市智埠专利代理事务所(普通合伙) 36131代理人 周少华(51)Int.Cl.H02K 5/06(2006.01)H02K 5/18(2006.01)(54)实用新型名称一种铝合金电机壳(57)摘要本实用新型提供了一种铝合金电机壳，包括铝合金制成的电机壳体，所述电机壳体为两端敞开的筒状结构，电机壳体具有筒状内腔，所述电机壳体的外壁设有第一安装槽、第二安装槽和第三安装槽，所述第一安装槽、第二安装槽和第三安装槽均匀分布设置在电机壳体的外壁上，所述第一安装槽、第二安装槽和第三安装槽两两之间均设有凸筋块，所述凸筋块的内壁与电机壳体的外壁贴合，所述凸筋块上设有安装孔，所述凸筋块与第一安装槽、凸筋块与第二安装槽之间均设有复数根散热凸筋条，所述凸筋块与第三安装槽之间分别设有卡扣槽和散热凸筋条，本实用新型提供一种散热性能好、固定安装方便和生产工艺简单的电机壳体。
权利要求书1页 说明书2页 附图1页CN 212518617 U 2021.02.09C N 212518617U1.一种铝合金电机壳，包括铝合金制成的电机壳体，所述电机壳体为两端敞开的筒状结构，电机壳体具有筒状内腔，其特征在于：所述电机壳体的外壁设有第一安装槽、第二安装槽和第三安装槽，所述第一安装槽、第二安装槽和第三安装槽均匀分布设置在电机壳体的外壁上，所述第一安装槽、第二安装槽和第三安装槽两两之间均设有凸筋块，所述凸筋块的内壁与电机壳体的外壁贴合，所述凸筋块上设有安装孔，所述凸筋块与第一安装槽、凸筋块与第二安装槽之间均设有复数根散热凸筋条，所述凸筋块与第三安装槽之间分别设有卡扣槽和散热凸筋条。
一种新型电机壳体热装工装[实用新型专利]
![一种新型电机壳体热装工装[实用新型专利]](https://img.taocdn.com/s3/m/f80f3ffacf2f0066f5335a8102d276a20029607e.png)
专利名称：一种新型电机壳体热装工装
专利类型：实用新型专利
发明人：王彪,谢志阳,涂晓健,秦玉龙,张殿杰,钱炜麟申请号：CN202123094167.3
申请日：20211210
公开号：CN216312910U
公开日：
20220415
专利内容由知识产权出版社提供
摘要：本实用新型涉及电机壳体制造的技术领域，特别是涉及一种新型电机壳体热装工装，其包括加热装置、横向移动装置、夹持装置和支撑座，电机壳外壳放置在托盘上，所述托盘安装在横向移动装置上，加热装置位于横向移动装置的一侧，用于对电机壳外壳进行加热，横向移动装置带动托盘上的电机壳外壳移动进行加热或安装，夹持装置垂直可拆卸安装在支撑座上，用于对电机壳内壳进行夹持，支撑座安装在横向移动装置的另一侧，所述夹持装置高度能够调节,使得电机壳外壳和电机壳内壳能够同轴安装；具有通用性强、使用方便以及安全性高等优势，易于电机壳热装工序的推广实现。
申请人：秦皇岛中秦渤海轮毂有限公司
地址：066004 河北省秦皇岛市经济技术开发区黑龙江西道7号
国籍：CN
代理机构：石家庄知住优创知识产权代理事务所(普通合伙)
代理人：吕伟
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920562262.5
(22)申请日 2019.04.24
(73)专利权人 韶关市武江区铭全机械配件加工
有限公司
地址 512026 广东省韶关市武江区建设路
30号
(72)发明人 王衍泉 王衍军
(74)专利代理机构 北京中政联科专利代理事务
所(普通合伙) 11489
代理人 周鑫
(51)Int.Cl.
H02K 15/14(2006.01)
(54)实用新型名称一种铝壳电机热套工装装置(57)摘要本实用新型属于电机技术领域，公开了一种铝壳电机热套工装装置，包括电机和热套工装，所述电机包括电机铝壳、输出轴、电机底座、线圈和蹄形磁铁，所述输出轴位于所述线圈的顶部，并与所述线圈固定连接，使用时，将所述螺栓对准所述底盘上开设的所述螺孔，并逐个将所述螺栓与螺孔对应，然后向右推动所述旋环，使所述旋环沿所述套管向右移动，所述旋环内部设有所述卡槽，且所述卡槽与所述螺栓上的凸起相适配，当所述卡槽恰好卡在所述螺栓外表面的凸起时，转动所述旋环，所述旋环通过卡槽能够同时带动多个螺栓转动，将热套工装螺接在所述电机铝壳上，从而大大节约了热套工装的组装时间，
提高了组装效率。
权利要求书1页 说明书4页 附图2页CN 209748375 U 2019.12.06
C N 209748375
U
权 利 要 求 书1/1页CN 209748375 U
1.一种铝壳电机热套工装装置，其特征在于，包括电机(1)和热套工装(2)，所述电机(1)包括电机铝壳(11)、输出轴(13)、电机底座(14)、线圈(15)和蹄形磁铁(16)，所述输出轴(13)位于所述线圈(15)的顶部，并与所述线圈(15)固定连接，所述电机底座(14)位于所述电机铝壳(11)底部，并与所述电机铝壳(11)固定连接，所述线圈(15)转动连接于所述电机底座(14)，并位于所述电机底座(14)的顶部，所述蹄形磁铁(16)位于所述电机铝壳(11)的内部，并与所述电机铝壳(11)的内壁固定连接；
所述热套工装(2)包括套管(21)、旋环(22)、螺栓(23)和底盘(24)，所述套管(21)位于所述底盘(24)顶部，并与所述底盘(24)固定连接，所述旋环(22)套设在所述套管(21)的外表面，并与所述套管(21)滑动连接，所述螺栓(23)位于所述底盘(24)顶部，所述螺栓(23)与所述底盘(24)螺接，所述螺栓(23)上还开设有卡槽(25)，所述卡槽(25)与所述螺栓(23)一体成型。
2.如权利要求1所述的一种铝壳电机热套工装装置，其特征在于，所述套管(21)呈圆柱状，其内部真空，且所述套管(21)的底部贯穿所述底盘(24)并与所述底盘(24)固定连接。
3.如权利要求1所述的一种铝壳电机热套工装装置，其特征在于，所述旋环(22)的左侧呈圆管状，所述旋环(22)的右侧呈圆盘状，所述旋环(22)的中间设有圆形通孔。
4.如权利要求1所述的一种铝壳电机热套工装装置，其特征在于，所述螺栓(23)的数量为多个，多个所述螺栓(23)均贯穿所述底盘(24)，且所述螺栓(23)的顶部设有轮齿状凸起。
5.如权利要求1所述的一种铝壳电机热套工装装置，其特征在于，所述卡槽(25)呈卡槽状，且所所述卡槽(25)的数量为多个，多个所述卡槽(25)呈圆形排列于所述旋环(22)的内部。
6.如权利要求4所述的一种铝壳电机热套工装装置，其特征在于，所述卡槽(25)的大小与所述螺栓(23)顶部设置的齿轮状凸起相适配，且相邻两个所述卡槽(25)之间的间距与两个相邻凸起之间的距离相同。
7.如权利要求1所述的一种铝壳电机热套工装装置，其特征在于，所述电机铝壳(11)呈椭圆状，所述电机铝壳(11)的内部中空，所述电机铝壳(11)的顶部设有封盖，所述输出轴(13)贯穿所述封盖，并与所述封盖转动连接。
8.如权利要求1所述的一种铝壳电机热套工装装置，其特征在于，所述蹄形磁铁(16)呈半圆状，且所述蹄形磁铁(16)的数量为两个，两个所述蹄形磁铁(16)的开口端对齐，磁性相反。
2。
