模具制造工艺学之模具机械加工基础知识(ppt 90页)_6364
机械加工艺过程是由一个或若干个工序组成。一个或一组工人 在同一个工作地点，对一个或同时几个工件所连续完成的那一部分 工艺过程称为工序。工序不仅是组成工艺过程的基本单元，也是组 织生产、核算成本和进行检验的基本单元。
2021/3/3
返回目录
2021/3/3
图1-1 有肩导柱
返回目录
表1-1 有肩导柱机械加工工艺过程的工序划分
序号 工序
工序要求
1
锯 切割 H×（L＋4）棒料
2
车
车端面至长度（L＋2），钻中心孔；调头车端面，长度至L， 钻中心孔
3
车
车外圆H×T至尺寸要求；粗、精车外圆D×（L－T），留磨 量、倒角、切槽、3°角等
4
热 热处理55～60 HRC
5 车 研中心孔，调头研另一中心孔
6
磨 磨D（N-T），D（L-N）至各自的尺寸要求
模具制造工艺学之模具机械加工基础知识(ppt 90 页)
返回目录
目 录
1 1.1 制订模具加工工艺流程
2 1.2 模具零件的机械加工精度概述
3 1.3 模具零件的加工表面质量
2021/3/3
返回目录
1.1 制订模具加工工艺规程
模具加工工艺规程一般包括模具加工工艺路线、各工序加工内容 、设备和工艺装备、切削用量和时间定额、质量检验方法等。
2021/3/3
返回目录
1.1.2 模具零件的工艺分析
零件图是编制模具加工工艺规程最主要的原始资料。在编制 时，应了解该零件的功用、结构特点及与其他零件的关系，分析 各项公差和技术要求的制订依据，从中找出主要技术要求和关键 技术问题。
2021/3/3
返回目录
1.模具零件的结构工艺性
1 便于达到零件图上要求的加工质量。
3 数控加工，如数控铣削
加工、加工中心加工等。
2021/3/3
4 焊接、热处理和其他表面
处理等。
返回目录
3）模具装配阶段 模具装配阶段是根据模具装配图样要求的质量和精度，将加工好的
零件组合在一起构成一副完整模具的过程。除此之外，模具装配阶段的 任务还有清洗、修配模具零件，试模及修整等。
由上述过程可以看出，模具产品的生产过程是相当复杂的。为了便 于组织生产和提高劳动生产率，现代模具工业的发展趋势是自动化、专 业化生产。这样各工厂的生产过程就变得比较简单，有利于保证质量、 提高效率和降低成本。如模具零件毛坯的生产，由专业化的毛坯生产工 厂来承担。模具上的导柱、导套、顶杆等零件，由专业化的标准件厂来 完成。这既有利于模具上各种零件质量的保证，也利于降低成本。
2021/3/3
返回目录
如果上述两项中有一项改变，就成为另一工步。表1-1序号3中， 包括车外圆、倒角、切槽等几个工步。
为了提高加工效率和加工质量，用几把刀具同时加工几个表面的 工步称为复合工步，在工艺文件上可看做一个工步。
4）走刀（行程） 有些工步，由于余量较大或其他原因，需要用同一刀具对同一表 面进行多次切削，则刀具对工件每进行一次切削就是一次走刀（行程 ）。走刀是工步的一部分，一个工步可包括一次或多次走刀。
制订模具零件加工工艺规程要遵循“优质、高产、低成本”的原 则，其制订过程如下：
（1）分析研究零件图样，了解该零件的作用，找出零件的主要技 术要求及要求较高的主要表面，并了解各项技术要求制订的依据，审 查零件的结构工艺性。
（2）选择和确定毛坯； （3）拟订模具的加工工艺路线； （4）拟订工序的加工内容； （5）对工艺方案进行技术经济分析； （6）填写工艺文件。
编制数控加工程序；设计和制造工装夹具；制订生产计划，制订并实 施工具、材料、标准件等外购和零件外协加工计划。
2021/3/3
返回目录
2）模具零件加工阶段 模具零件加工阶段的加工方法很多，基本可以概括为：
1 传统的切削加工，如车、铣、
刨、磨、钳等。
2 非切削加工，如电加工、
冷挤压、铸造等。
加工 方法
即模具零件的结构应能保证在加工时用 比较容易、工作量较小的方法来达到规 定的质量要求。
2 便于采用高生产率的加工方
法。如模具零件加工表面形状的 分布应合理；模具零件的结构应 标准化、规格化；模具零件应具 有足够的刚性等。
要求
3 有利于减少模具零件的加工
工作量。模具零件设计时应尽量 减少加工表面，减少工作量和刀 具、电极、材料的消耗。
2021/3/3
返回目录
2）工位 为了完成一定的工序内容，一次装夹工件后，工件与夹具或设备 的可动部分一起相对于刀具和设备的固定部分所占据的每一个位置称 为工位。利用回转工作台对模板上圆周分布的孔系的加工，即为多工 位加工。
3）工步 对工序进一步划分即为工步。一道工序（一次安装或一个工位） 中，加工若干个表面可能只需一把刀具，也可能只加工一个表面，但 却要用若干把不同的刀具。在加工表面和加工工具不变的情况下，所 连续完成的那一部分工序，称为一个工步。
2021/3/3
返回目录
工序可分为安装、工位、工步和走刀（行程）。 1）安装 确定工件在机床或夹具上占有一个正确位置的过程，称为定位。 工件定位后将其固定，使之在加工过程中保持定位位置不变，即夹紧 。工件的定位和夹紧过程称为装夹。工件经一次装夹后所完成的那部 分工序称为安装。 在某一工序中，有时需要对工件进行多次装夹加工，表1-1序号2 中，先装夹工件一端，车端面至长度（L＋2），钻中心孔，称为装夹 1；再掉头装夹工件，车端面，长度至L，钻中心孔，称为装夹2。加 工过程中，应尽量减少安装次数，以减少安装误差和辅助时间。
2021/3/3
返回目录
2.工艺过程 在模具制造过程中，直接改变被加工工件的形状、尺寸、物理
性质和装配过程等称为工艺过程。 按照完成零件制造过程中采用的不同工艺方法，工艺过程可以
分为铸造、锻造、冲压、焊接、热处理、机械加工、表面处理和装 配等工艺过程。以机械加工方法（主要是切削加工方法）直接改变 毛坯的形状、尺寸和表面质量，使其成为合格模具零件的过程，称 为模具机械加工工艺过程。
2021/3/3
返回目录
1.1.1 模具加工工艺规程的基本概念
1.生产过程 制造模具时，将原材料或半成品转变为成品的各相关劳动过程的
总和称为生产过程。 模具生产制造过程主Biblioteka 包括生产技术准备阶段、模具零件加工阶
段和模具装配阶段等。 1）生产技术准备阶段 生产技术准备阶段的主要任务是分析模具图样，制订工艺规程；
2021/3/3
返回目录
2021/3/3
图1-1 有肩导柱
返回目录
表1-1 有肩导柱机械加工工艺过程的工序划分
序号 工序
工序要求
1
锯 切割 H×（L＋4）棒料
2
车
车端面至长度（L＋2），钻中心孔；调头车端面，长度至L， 钻中心孔
3
车
车外圆H×T至尺寸要求；粗、精车外圆D×（L－T），留磨 量、倒角、切槽、3°角等
4
热 热处理55～60 HRC
5 车 研中心孔，调头研另一中心孔
6
磨 磨D（N-T），D（L-N）至各自的尺寸要求
模具制造工艺学之模具机械加工基础知识(ppt 90 页)
返回目录
目 录
1 1.1 制订模具加工工艺流程
2 1.2 模具零件的机械加工精度概述
3 1.3 模具零件的加工表面质量
2021/3/3
返回目录
1.1 制订模具加工工艺规程
模具加工工艺规程一般包括模具加工工艺路线、各工序加工内容 、设备和工艺装备、切削用量和时间定额、质量检验方法等。
2021/3/3
返回目录
1.1.2 模具零件的工艺分析
零件图是编制模具加工工艺规程最主要的原始资料。在编制 时，应了解该零件的功用、结构特点及与其他零件的关系，分析 各项公差和技术要求的制订依据，从中找出主要技术要求和关键 技术问题。
2021/3/3
返回目录
1.模具零件的结构工艺性
1 便于达到零件图上要求的加工质量。
3 数控加工，如数控铣削
加工、加工中心加工等。
2021/3/3
4 焊接、热处理和其他表面
处理等。
返回目录
3）模具装配阶段 模具装配阶段是根据模具装配图样要求的质量和精度，将加工好的
零件组合在一起构成一副完整模具的过程。除此之外，模具装配阶段的 任务还有清洗、修配模具零件，试模及修整等。
由上述过程可以看出，模具产品的生产过程是相当复杂的。为了便 于组织生产和提高劳动生产率，现代模具工业的发展趋势是自动化、专 业化生产。这样各工厂的生产过程就变得比较简单，有利于保证质量、 提高效率和降低成本。如模具零件毛坯的生产，由专业化的毛坯生产工 厂来承担。模具上的导柱、导套、顶杆等零件，由专业化的标准件厂来 完成。这既有利于模具上各种零件质量的保证，也利于降低成本。
2021/3/3
返回目录
如果上述两项中有一项改变，就成为另一工步。表1-1序号3中， 包括车外圆、倒角、切槽等几个工步。
为了提高加工效率和加工质量，用几把刀具同时加工几个表面的 工步称为复合工步，在工艺文件上可看做一个工步。
4）走刀（行程） 有些工步，由于余量较大或其他原因，需要用同一刀具对同一表 面进行多次切削，则刀具对工件每进行一次切削就是一次走刀（行程 ）。走刀是工步的一部分，一个工步可包括一次或多次走刀。
制订模具零件加工工艺规程要遵循“优质、高产、低成本”的原 则，其制订过程如下：
（1）分析研究零件图样，了解该零件的作用，找出零件的主要技 术要求及要求较高的主要表面，并了解各项技术要求制订的依据，审 查零件的结构工艺性。
（2）选择和确定毛坯； （3）拟订模具的加工工艺路线； （4）拟订工序的加工内容； （5）对工艺方案进行技术经济分析； （6）填写工艺文件。
编制数控加工程序；设计和制造工装夹具；制订生产计划，制订并实 施工具、材料、标准件等外购和零件外协加工计划。
2021/3/3
返回目录
2）模具零件加工阶段 模具零件加工阶段的加工方法很多，基本可以概括为：
1 传统的切削加工，如车、铣、
刨、磨、钳等。
2 非切削加工，如电加工、
冷挤压、铸造等。
加工 方法
即模具零件的结构应能保证在加工时用 比较容易、工作量较小的方法来达到规 定的质量要求。
2 便于采用高生产率的加工方
法。如模具零件加工表面形状的 分布应合理；模具零件的结构应 标准化、规格化；模具零件应具 有足够的刚性等。
要求
3 有利于减少模具零件的加工
工作量。模具零件设计时应尽量 减少加工表面，减少工作量和刀 具、电极、材料的消耗。
2021/3/3
返回目录
2）工位 为了完成一定的工序内容，一次装夹工件后，工件与夹具或设备 的可动部分一起相对于刀具和设备的固定部分所占据的每一个位置称 为工位。利用回转工作台对模板上圆周分布的孔系的加工，即为多工 位加工。
3）工步 对工序进一步划分即为工步。一道工序（一次安装或一个工位） 中，加工若干个表面可能只需一把刀具，也可能只加工一个表面，但 却要用若干把不同的刀具。在加工表面和加工工具不变的情况下，所 连续完成的那一部分工序，称为一个工步。
2021/3/3
返回目录
工序可分为安装、工位、工步和走刀（行程）。 1）安装 确定工件在机床或夹具上占有一个正确位置的过程，称为定位。 工件定位后将其固定，使之在加工过程中保持定位位置不变，即夹紧 。工件的定位和夹紧过程称为装夹。工件经一次装夹后所完成的那部 分工序称为安装。 在某一工序中，有时需要对工件进行多次装夹加工，表1-1序号2 中，先装夹工件一端，车端面至长度（L＋2），钻中心孔，称为装夹 1；再掉头装夹工件，车端面，长度至L，钻中心孔，称为装夹2。加 工过程中，应尽量减少安装次数，以减少安装误差和辅助时间。
2021/3/3
返回目录
2.工艺过程 在模具制造过程中，直接改变被加工工件的形状、尺寸、物理
性质和装配过程等称为工艺过程。 按照完成零件制造过程中采用的不同工艺方法，工艺过程可以
分为铸造、锻造、冲压、焊接、热处理、机械加工、表面处理和装 配等工艺过程。以机械加工方法（主要是切削加工方法）直接改变 毛坯的形状、尺寸和表面质量，使其成为合格模具零件的过程，称 为模具机械加工工艺过程。
2021/3/3
返回目录
1.1.1 模具加工工艺规程的基本概念
1.生产过程 制造模具时，将原材料或半成品转变为成品的各相关劳动过程的
总和称为生产过程。 模具生产制造过程主Biblioteka 包括生产技术准备阶段、模具零件加工阶
段和模具装配阶段等。 1）生产技术准备阶段 生产技术准备阶段的主要任务是分析模具图样，制订工艺规程；
合集下载
模具机械加工工艺优质PPT
docin/sun具有指导生产和组织工艺准备的作用,是生产中必不可少的技术文件。 docin/sundae_meng
冲压成形工艺过程为：剪床下料→拉伸成形→修边冲 工艺规程是记述由毛坯加工成为零件的一种工艺文件,它简要地规定了零件的加工顺序、选用机床、工具、工序的技术要求及必要的操作方法。
d上o模cin垫/s板un〔da气e_割m下en料g——刨周边及倒角——刨两平面——磨平面——划线——钻孔 ）
孔。（图见课本P73-P88 ，图5.7－图5.10） 冲压模具工艺规程编制的依据及分析冲压拉伸成形模具过程。
拉伸成形模具零件机械加工工艺 docin/sundae_meng 2、掌握模具零件机加工顺序的选择及工序间余量的确定。 （图见课本P73-P88 ，图5. 上模垫板〔气割下料——刨周边及倒角——刨两平面——磨平面——划线——钻孔 ） 冲压模具工艺规程编制的依据及分析冲压拉伸成形模具过程。 冲压模具工艺规程编制的依据 docin/sundae_meng docin/sundae_meng 工艺规程是记述由毛坯加工成为零件的一种工艺文件,它简要地规定了零件的加工顺序、选用机床、工具、工序的技术要求及必要的操作方法 ，工艺规程具有 指导生产和组织工艺准备的作用,是生产中必不可少的技术文件。 工艺规程是记述由毛坯加工成为零件的一种工艺文件,它简要地规定了零件的加工顺序、选用机床、工具、工序的技术要求及必要的操作方法 ，工艺规程具有 指导生产和组织工艺准备的作用,是生产中必不可少的技术文件。
教学难点： 冲压模具工艺规程编制的依据及分析冲压
拉伸成形模具过程。
docin/sundae_meng
教学内容： 5.3 盒形件冲压模具
docin/sundae_meng
2 .编制工艺规程的原则与依据
冲压成形工艺过程为：剪床下料→拉伸成形→修边冲 工艺规程是记述由毛坯加工成为零件的一种工艺文件,它简要地规定了零件的加工顺序、选用机床、工具、工序的技术要求及必要的操作方法。
d上o模cin垫/s板un〔da气e_割m下en料g——刨周边及倒角——刨两平面——磨平面——划线——钻孔 ）
孔。（图见课本P73-P88 ，图5.7－图5.10） 冲压模具工艺规程编制的依据及分析冲压拉伸成形模具过程。
拉伸成形模具零件机械加工工艺 docin/sundae_meng 2、掌握模具零件机加工顺序的选择及工序间余量的确定。 （图见课本P73-P88 ，图5. 上模垫板〔气割下料——刨周边及倒角——刨两平面——磨平面——划线——钻孔 ） 冲压模具工艺规程编制的依据及分析冲压拉伸成形模具过程。 冲压模具工艺规程编制的依据 docin/sundae_meng docin/sundae_meng 工艺规程是记述由毛坯加工成为零件的一种工艺文件,它简要地规定了零件的加工顺序、选用机床、工具、工序的技术要求及必要的操作方法 ，工艺规程具有 指导生产和组织工艺准备的作用,是生产中必不可少的技术文件。 工艺规程是记述由毛坯加工成为零件的一种工艺文件,它简要地规定了零件的加工顺序、选用机床、工具、工序的技术要求及必要的操作方法 ，工艺规程具有 指导生产和组织工艺准备的作用,是生产中必不可少的技术文件。
教学难点： 冲压模具工艺规程编制的依据及分析冲压
拉伸成形模具过程。
docin/sundae_meng
教学内容： 5.3 盒形件冲压模具
docin/sundae_meng
2 .编制工艺规程的原则与依据
模具制造工艺学PPT
返回
模具设计与制造必须具备的工艺知识，提高合理设计模具的能力。由于工业 生产的发展和金属成型新技术的应用，对模具制造技术的要求越来越高，使 之趋于复杂化和多样化。模具的制造方法已不再是过去的手工作业和传统的 一般机械加工，而是广泛采用电火花成型、数控线切割、电化学加工、超声 波加工、激光加工以及成型磨削、数控仿形、快速加工等现代加工技术。通 过本课程的学习，要求学生掌握各种现代模具加工方法的基本原理、特点及 加工工艺，掌握各种制造方法对模具结构的要求，以提高学生分析模具结构 工艺性的能力。本课程的实践性很强，涉及的知识面很广。因此，在学习本 课程时，既要重视必要的工艺原理与特点等理论学习，又要注重实践环节， 认真参加现场教学和实训，不断丰富自己的实践知识。
返回
1.3 模具制造的要求、特点、过程和方法
1.模具制造的基本要求和特点
在模具生产中，除了正确进行模具设计、采用合理的模具结构外， 还必须以先进的模具制造工艺作为保证。制造模具时，应满足以下几 个基本要求。
(1)制造精度高 为了生产合格的产品和发挥模具的效能，设计、 制造的模具必须具有较高的精度。模具的精度主要是由模具零件精度 和模具结构的要求来决定的。为了保证制品精度，模具工作部分的精 度通常要比制品精度高2～4级；模具结构对上、下模之间的配合有较 高要求，因此组成模具的零件都必须有足够的制造精度。
返回
由此可见，利用模具生产零件的方法已成为工业上进行成批或大批生 产的主要技术手段，它对于保证制品质量，缩短试制周期，进而争先占领 市场，以及产品更新换代和新产品开发都具有决定性意义。因此德国把模 具称为“金属加工中的帝王”，把模具工业视为“关键工业”；美国把模 具称为“美国工业的基石”，把模具工业视为“不可估量其力量的工业”； 日本把模具说成是“促进社会富裕繁荣的动力”，把模具工业视为“整个 工业发展的秘密”。我国将模具工业视为整个制造业的“加速器”。
模具设计与制造必须具备的工艺知识，提高合理设计模具的能力。由于工业 生产的发展和金属成型新技术的应用，对模具制造技术的要求越来越高，使 之趋于复杂化和多样化。模具的制造方法已不再是过去的手工作业和传统的 一般机械加工，而是广泛采用电火花成型、数控线切割、电化学加工、超声 波加工、激光加工以及成型磨削、数控仿形、快速加工等现代加工技术。通 过本课程的学习，要求学生掌握各种现代模具加工方法的基本原理、特点及 加工工艺，掌握各种制造方法对模具结构的要求，以提高学生分析模具结构 工艺性的能力。本课程的实践性很强，涉及的知识面很广。因此，在学习本 课程时，既要重视必要的工艺原理与特点等理论学习，又要注重实践环节， 认真参加现场教学和实训，不断丰富自己的实践知识。
返回
1.3 模具制造的要求、特点、过程和方法
1.模具制造的基本要求和特点
在模具生产中，除了正确进行模具设计、采用合理的模具结构外， 还必须以先进的模具制造工艺作为保证。制造模具时，应满足以下几 个基本要求。
(1)制造精度高 为了生产合格的产品和发挥模具的效能，设计、 制造的模具必须具有较高的精度。模具的精度主要是由模具零件精度 和模具结构的要求来决定的。为了保证制品精度，模具工作部分的精 度通常要比制品精度高2～4级；模具结构对上、下模之间的配合有较 高要求，因此组成模具的零件都必须有足够的制造精度。
返回
由此可见，利用模具生产零件的方法已成为工业上进行成批或大批生 产的主要技术手段，它对于保证制品质量，缩短试制周期，进而争先占领 市场，以及产品更新换代和新产品开发都具有决定性意义。因此德国把模 具称为“金属加工中的帝王”，把模具工业视为“关键工业”；美国把模 具称为“美国工业的基石”，把模具工业视为“不可估量其力量的工业”； 日本把模具说成是“促进社会富裕繁荣的动力”，把模具工业视为“整个 工业发展的秘密”。我国将模具工业视为整个制造业的“加速器”。

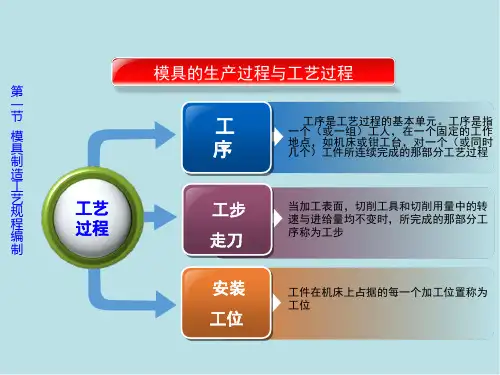

模具制造工艺第二章模具机械加工的理论课件
