沥青针入度指数测定试验过程中遇到的问题及简单分析
影响沥青针入度试验结果的因素分析
牌、同一规格、同一批次的沥青若干,分别按下列
方案进行比对试验。
2. 1 试验室之间、不同试验人员间比对
试验室编号分别为 A、B、C,试验人员编号分
别为 1、2、3,试验人员 1、2、3 对应在试验室 A、B、C
内完成沥青针入度试验。
表 1 试验室之间、不同试验人员比对结果
比对参
与对象
A1
B2
C3
表 2 试验室之间、同一试验人员比对结果
比对参
与对象
A1
B1
C1
针入度试验
结果 / 0. 1mm
标准偏差
56
2. 517
54
51
Z 比分数
( 评价)
0. 0
1. 1
-1. 6
试验室编号为 A,试验人员编号分别为 1、2、
3,试验人员 1、2、3 均在试验室 A 内完成沥青针入
度试验。
表 3 同一试验室、不同试验人员间比对结果
影响沥青针入度试验结果的因素分析
张 永
( 广东交科检测有限公司,广州 510550)
摘要: 沥青针入度是沥青的主要质量指标之一,表征沥青软硬程度和稠度、抵抗剪切破坏的能力,反映在一定条
件下沥青相对黏度的指标。 沥青在公路路面工程得到广泛应用,沥青材料试验结果的准确性对工程质量尤为重
要,故有必要分析影响沥青针入度试验结果的因素,使试验结果更加准确、科学。
4. 1. 2 贯入荷重
试针、连杆以及砝码标准荷重 100g±0. 05g,如
果荷重偏大或偏小,试验结果对应会偏大或偏小。
4. 1. 3 试针光洁度
标准针采用硬化回火的不锈钢制成,洛氏硬
度 HRC54 ~ 60,表面粗糙度 0. 2 ~ 0. 3μm。 如果试
沥青及沥青混合料试验技术及常见问题分析
2、沥青路面基本特性 （1）力学特性--抗弯拉强度
在行车重复荷载的作用下，往往因路面弯曲而产生开裂破坏，因此， 必须验算沥青混合料的抗弯拉强度。 其抗弯拉强度取决于所用材料的性质（沥青的性质、沥青的用量、矿 料的性质、混合料的均匀性）及结构破坏过程的加荷状况（重复次数、 应力增长速度等），此外，温度状况对抗弯拉强度也有较大的影响。
沥青及沥青混合料试验技术及常见问 题分析
1.1 沥青的基本概念 沥青的主要类型
沥青按其在自然界中获得的方式，可分为地沥青和焦油沥青两大类 • 地沥青：是由天然产状或石油精制加工得到，以“沥青”占绝对 优势成分的沥青材料。按其产源又可分为
• 石油沥青：是弥散于石油胶体中的沥青，经各种石油精制加工而得到的产品。最常得到的有直溜沥青、氧化沥青、裂化沥青、 溶剂脱沥青、调和沥青等。还可加工而得到控制沥青、乳化沥青等。
（1）力学特性 （2）温度特性 （3）水稳定性 （4）抗滑性能
沥青及沥青混合料试验技术及常见问 题分析
1、概述
沥青路面具有行车平稳、舒适、噪音低、养护维修方便、可以再生 利用等特点，在各类公路和城市道路，尤其是高速公路中得到广泛 应用。
沥青路面应满足行车安全、舒适、使用寿命长等要求，需具备足够 承载能力、良好抗疲劳性、高温稳定性、低温抗裂性、表面抗滑性 等特点。
沥青路面是用沥青材料作结合料粘结矿料修筑面层与各类基层和垫 层所组成的路面结构。
由于沥青路面使用沥青结合料，因而增强了矿料间的粘结力，提高
了混合料的强度和稳定性，使路面的使用质量和耐久性都得到提高
。
沥青及沥青混合料试验技术及常见问
题分析
1、概述
与水泥混凝土路面相比，沥青路面具有表面平整、无接缝、行车舒 适、耐磨、振动小、噪音低、施工期短、养护维修简便、适宜于分 期修建等优点，因而获得越来越广泛的应用。 沥青路面属柔性路面，其强度与稳定性在很大程度上取决于土基和 基层的特性。沥青路面的抗弯强度较低，因而要求路面的基础应具 有足够的强度和稳定性，所以，在施工时必须掌握路基土的特性进 行充分的压实。
沥青针入度实验报告
沥青针入度实验报告沥青针入度实验报告一、引言沥青是一种常用的道路材料，其质量的好坏直接关系到道路的使用寿命和行车安全。
而沥青的质量主要通过一系列实验来评估，其中之一就是沥青针入度实验。
本文将详细介绍沥青针入度实验的目的、原理、实验方法、结果分析以及实验的意义。
二、实验目的沥青针入度实验的目的在于测定沥青的柔软性和粘度，以评估其适用性。
具体而言，本实验旨在确定沥青的针入度，即在一定温度下，沥青被标准针插入的深度，从而判断其质量好坏。
三、实验原理沥青针入度实验基于沥青的流变性质，即沥青在一定温度下的变形能力。
实验中，将沥青样品加热至一定温度，并将标准针垂直插入样品中，测量其插入的深度。
根据插入深度可以判断沥青的柔软性和粘度，进而评估其质量。
四、实验方法1. 实验器材准备：标准针、沥青样品、恒温槽、温度计等。
2. 实验样品准备：将沥青样品加热至一定温度，使其达到所需的测试温度。
3. 实验操作：将标准针垂直插入沥青样品中，直至一定深度，然后测量插入深度。
4. 实验重复：重复上述操作，取多个样品进行测试，以获得可靠的结果。
5. 数据处理：将实验数据进行整理和统计，计算平均值和标准偏差。
五、实验结果分析通过沥青针入度实验，我们可以得到一系列插入深度的数据。
根据这些数据，我们可以计算出平均值和标准偏差，并进行结果分析。
在实验过程中，我们发现不同温度下的沥青针入度存在差异。
一般来说，温度越高，沥青的针入度越大，说明其柔软性和粘度越高。
而低温下的沥青针入度较小，说明其柔软性和粘度较低。
六、实验意义沥青针入度实验作为评估沥青质量的一项重要指标，具有重要的实际意义。
1. 道路建设：通过沥青针入度实验，可以评估不同沥青材料的适用性，选择合适的材料用于道路建设，提高道路的使用寿命和行车安全。
2. 质量控制：沥青针入度实验可以用于质量控制，通过监测沥青的柔软性和粘度，确保沥青材料的质量稳定。
3. 研究开发：沥青针入度实验也可以用于研究开发领域，通过对不同配方和温度的实验，优化沥青材料的性能，提高其适用性和可持续性。
沥青针入度实验报告
沥青针入度实验报告第一篇：沥青针入度实验报告土木工程材料实验报告专业：组号：试验日期：组长：组员：实验名称：石油沥青针入度测定实验目的：针入度是反映沥青粘滞性的指标，测定沥青针入度作为划分沥青牌号的依据。
实验仪器：1、针入度仪2、标准针、盛样皿、温度计（0-50度、分度 0.5度）。
3、恒温水浴、平底保温皿、砂浴、秒表、金属皿。
实验步骤：1、将预先除去水分的沥青试样防入金属皿，在砂浴上加热熔化，加热温度不得比试样估计的软化点高100度。
充分搅拌后，用筛过滤并搅拌至空气泡完全消除为止。
2、将试样注样入盛皿内，其深度不小于300mm。
放置于15-30度的空气中冷却1小时，冷却时须注意防止灰尘落入。
然后将盛样皿浸入水温为25度左右的水槽中（恒温1小时）槽中水位应高于试样表面25mm以上。
3、调整针入度仪使之水平。
将盛样皿取出，置于水温为25度的平底保温皿中，试样表面水层高度不小于10mm。
4、调节标准针，使指针正好与试样表面接触。
拉下活动杆，使其下端与连杆顶端相接触，且将刻度盘的指针调零。
5、压下按钮（同时开动秒表），5秒后放松按钮。
拉下活动杆与连杆顶端相接触，记录刻度盘的读数，即为刻度盘上的读数，即为该试样的针入度。
6、每一次试样不得重复测试三次。
测定前将指针用布（浸有煤油或汽油）擦过，然后用干布擦干。
原始数据与处理结果：第二篇：沥青的针入度沥青针入度沥青针入度仪沥青针入度试验步骤沥青的针入度沥青针入度沥青针入度仪沥青针入度试验步骤仪器主要结构：针入度的上部有悬臂式框架，用以放置针体释放器，释放器可控制标准针与针杆下落，试验时按下释放器启动按钮，针杆即能自由下落，框架上部还装有直读数字表，针入度值可以由数字上直接读出，位移精度0．01mm。
下部主要由底座，底座内装有各种电器组件，面板有时间数显和电器开关，通过电器开关可准难确控制针入度的时间和标准针与针杆的自动下落，底座下装有三个调平丝用以调整水平，底座上装有放置试样的圆形工作台，工作台可上升下降，以便调整针尖与试样的接触，底座和恳劈框架以一固定立柱联结，恳臂框架上有止紧螺母，松开止紧螺母可以使框架上升、下降。
浅谈沥青针入度仪的检测和分析
浅谈沥青针入度仪的检测和分析【摘要】：沥青针入度是表示沥青软硬程度和稠度、抵抗剪切破坏的能力，而沥青针入度仪是检测沥青针入度的重要设备，对其进行研究具有非常重要的意义，本文以下内容将对沥青针入度仪的检测进行分析和探讨，仅供参考。
【关键词】：沥青；针入度仪；检测1、前言针入度是沥青的主要质量指标之一，是表示沥青软硬程度和稠度、抵抗剪切破坏的能力，反映在一定条件下沥青的相对黏度的指标，沥青的针入度越大说明沥青粘稠度越小，沥青就越软。
而且沥青是一种防水防潮和防腐的有机胶凝材料，被广泛应用于水利、道路、建筑工程建设，为社会发展做出了贡献。
而沥青针入度仪是检测沥青针入度的重要设备，故对其进行研究具有非常重要的意义，本文以下内容将对沥青针入度仪的检测进行分析和探讨，仅供参考。
2、沥青针入度仪概述沥青针入度仪是一种采用先进的电容数字百分表结合数控电路研制的测量沥青针入度的仪器，目前，生产沥青针入度仪的厂家很多，而且随着科技的发展，其融入的科技含量越来越高，使得沥青针入度仪使用更加简单、方便、低温性能好、适用环境范围广等优点，为沥青针入度的精确检测提供了设备和科技基础。
沥青针入度仪必须满足《石油沥青针入度测量法》（GB4509-84）和《沥青针入度试验》（T0604-2000）和《沥青针入度的测量法》（ASMD5-83/IP49-79）。
3、沥青针入度仪的组成及操作方法沥青针入度仪由机座、立杆、针杆释放器、位移传感器、工作照明灯、温度传感器、恒温水浴盆等组成。
其中机座上有工作照明灯和温度传感器，控制电路位于机座内，前面板上由时间数、温度数、针入深度数显示窗口以及功能按键组成，后面板上由电源开关、照明灯开关、电源插座、加热器插座、位移传感器接口以及位移传感器校准孔等组成。
针杆释放器安装在立柱上，可自动或者人工控制针杆释放，释放器左侧有一升降按钮，调节释放器上升下降，用于针入度的对针位移传感器装在释放器上，用于针入度值的读取。
沥青针入度试验测量不确定度的合理评定

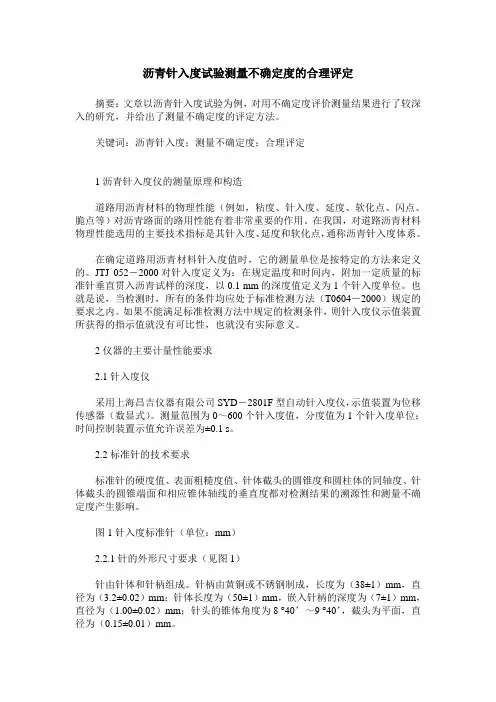

沥青针入度试验测量不确定度的合理评定摘要：文章以沥青针入度试验为例，对用不确定度评价测量结果进行了较深入的研究，并给出了测量不确定度的评定方法。
关键词：沥青针入度；测量不确定度；合理评定1沥青针入度仪的测量原理和构造道路用沥青材料的物理性能（例如，粘度、针入度、延度、软化点、闪点、脆点等）对沥青路面的路用性能有着非常重要的作用。
在我国，对道路沥青材料物理性能选用的主要技术指标是其针入度、延度和软化点，通称沥青针入度体系。
在确定道路用沥青材料针入度值时，它的测量单位是按特定的方法来定义的。
JTJ 052－2000对针入度定义为：在规定温度和时间内，附加一定质量的标准针垂直贯入沥青试样的深度，以0.1 mm的深度值定义为1个针入度单位。
也就是说，当检测时，所有的条件均应处于标准检测方法（T0604－2000）规定的要求之内。
如果不能满足标准检测方法中规定的检测条件，则针入度仪示值装置所获得的指示值就没有可比性，也就没有实际意义。
2仪器的主要计量性能要求2.1针入度仪采用上海昌吉仪器有限公司SYD－2801F型自动针入度仪，示值装置为位移传感器（数显式）。
测量范围为0～600个针入度值，分度值为1个针入度单位；时间控制装置示值允许误差为±0.1 s。
2.2标准针的技术要求标准针的硬度值、表面粗糙度值、针体截头的圆锥度和圆柱体的同轴度、针体截头的圆锥端面和相应锥体轴线的垂直度都对检测结果的溯源性和测量不确定度产生影响。
图1针入度标准针（单位：mm）2.2.1针的外形尺寸要求（见图1）针由针体和针柄组成。
针柄由黄铜或不锈钢制成，长度为（38±1）mm，直径为（3.2±0.02）mm；针体长度为（50±1）mm，嵌入针柄的深度为（7±1）mm，直径为（1.00±0.02）mm；针头的锥体角度为8 °40’～9 °40’，截头为平面，直径为（0.15±0.01）mm。
沥青混凝土路面试验检测存在问题和解决方法
沥青混凝土路面试验检测存在问题和解决方法发布时间：2022-06-14T08:17:55.098Z 来源：《新型城镇化》2022年12期作者：叶侣斌[导读] 并对于这些问题的解决措施提出了一些合理的建议，以保证施工质量和使公路建设水平提高。
浙江省交通集团检测科技有限公司 310000摘要：本文主要介绍了沥青混凝土路面试验检测的必要性，对检测中出现的问题进行了分析，并对于这些问题的解决措施提出了一些合理的建议，以保证施工质量和使公路建设水平提高。
关键词：沥青混凝土路面；试验检测；公路质量导致公路路面质量降低的主要原因之一是沥清混凝土路面试验检测中存有一些问题，对路面进行试验检测有利于施工企业提升公路的施工质量。
伴随着时代的发展以及路面质量需求的增高，一些传统的方式已无法达到现在的路面检测的要求。
因而，要及时处理查验中存在的问题，并采取有效对策来解决这些问题，为公路建设给予充分的保障。
图1 沥青混凝土路面试验检测1沥青混凝土路面试验检测的必要性1.1施工前试验检测工作的必要性为了做好施工的准备工作，需要在施工前进行检验。
开始路面检测前，要对施工过程中所用到全部材料的品质开展检测，保证施工符合相关的规定，从根本上保证施工的品质[1]。
一些不符工程项目相关要求的原材料需要立即将其清除，随后挑选质量过关的原材料进行替补。
相对来说，公路路面施工速度是比较快的，在材料准备充足的前提之下，才可以保证施工连续进行，保证工程项目如期竣工。
1.2施工时试验检测工作的必要性在公路沥清路面的试验检测中，在施工的时候也需要对其开展检测，并在施工全过程对道路施工开展质量的监管。
在沥清混凝土公路路面施工中，对沥青混凝土的搅拌品质和运送、摊铺、辗压的时候需要有较高的温度控制要求。
因而，在施工的时候应严控沥青混凝土的搅拌技术和时间等，加强对搅拌完成后的沥青混凝土的试验检测，要确保其温度、油石比、外型等指标值符合施工的相关规定的，在进行摊铺和辗压的时候也要求符合规定。
沥青针入度试验实习报告
一、实习目的本次实习的主要目的是通过实际操作，学习和掌握沥青针入度试验的方法和步骤，了解沥青针入度试验的意义和作用。
通过对沥青样品进行针入度试验，可以了解沥青的粘稠度、软硬程度以及抵抗剪切破坏的能力，为沥青材料的选用、路面设计及施工提供科学依据。
二、实习时间2023年X月X日至2023年X月X日三、实习地点XX大学材料科学与工程学院实验室四、实习内容1. 试验原理沥青针入度试验是一种常用的沥青性能测试方法，通过在规定温度（25℃）和规定时间（5秒）内，附加一定重量的标准针（100g）垂直贯入沥青试样中的深度，以0.1mm为单位，来表示沥青的粘稠度。
针入度越大，表示沥青越软，粘稠度越高；针入度越小，表示沥青越硬，粘稠度越低。
2. 试验仪器与材料（1）针入度仪：能保证针和针连杆在无明显摩擦下垂直运动，并能指示针贯入深度准确至0.01mm的仪器。
（2）标准针：由硬化回火的不锈钢制成，洛氏硬度HRC54～60，针及针杆总质量2.5±0.5g。
（3）盛样皿：金属制的圆柱形平底容器，根据针入度大小选择不同规格。
（4）沥青试样：按试验要求制备的沥青试样。
3. 试验步骤（1）将沥青试样放入恒温水槽中，恒温25℃±0.1℃。
（2）将标准针插入试样中心，确保针尖与试样表面接触。
（3）按下启动按钮，计时开始，5秒后自动停止。
（4）拉下拉杆，读取针尖贯入沥青试样的深度，准确至0.01mm。
（5）重复步骤2-4，进行平行试验3次。
4. 数据记录与处理将试验结果记录在表格中，包括试样编号、试验温度、针入度值等。
计算3次平行试验的平均值，作为沥青针入度试验结果。
五、实习结果与分析通过本次实习，我掌握了沥青针入度试验的方法和步骤，并对以下问题进行了分析和讨论：1. 试验误差分析试验误差主要来源于仪器精度、操作误差和试样制备等因素。
为减小误差，应选用精度高的仪器，严格按照操作规程进行试验，确保试样制备质量。
2. 沥青针入度与沥青性能的关系沥青针入度是沥青的主要质量指标之一，与沥青的粘稠度、软硬程度、抵抗剪切破坏的能力等性能密切相关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
沥青针入度指数测定试验过程中遇到的问题及
简单分析
关键词：针入度指数PI 温度敏感性中图分类号：U416 文献标识码：A 文章编号：1674-098X(xx)06(c)-0043-011 我国将PI 作为沥青质量标准指标的情况 PI通常作为表达氧化沥青、屋面沥青、防潮、防水沥青等低针入度、高软化点沥青的感温性指标。
目前将PI列入道路沥青质量标准的只有少数国家。
交通部在“七五”、“八五”期间对我国当时生产的克拉玛依稠油沥青、欢喜岭稠油沥青、辽河混合油沥青、兰炼沥青、茂名沥青、单家寺混合油沥青、胜利直馏沥青进行了详细的使用性能对比较研究。
认为采用PI指数作为沥青的感温性比较合理,并且由于我国沥青的蜡含量较高,软化点存在虚高的假象,PI不宜采用针入度、软化点计算求取,而应该采用针入度、温度回归方法计算。
2计算方法在JTJ052-2000《公路工程沥青及沥青混合料试验规程》是测定沥青在15℃、25℃、30℃(或5℃)条件下的针入度,通过诺模图法或者计算法求得沥青针入度PI指标。
由于计算法简单易用,实际检测工作中常常才有计算法进行PI指标计算。
下面简单说明下计算法计算PI值的简单过程:测定不同温度T下的针入度P,令y=lgP,x=T,进行y=a+bx方程的直线回归,检查回归
相关系数R不得小于0、997。
令A=b,则:PI=(20-
500A)/(1+50A)(1)。
3 实际检测过程中经常遇到的问题及分析在实际检测沥青针入度指数PI值过程中经常会遇到同一沥青样品检测值相差较大,及检测结果进行线性回归时相关系数不符合要求的情况。
由式(1)变形可得PI=30/(1+50A)-10可见沥青针入度指数PI与针入度对数值和温度线性关系的斜率相关。
下面通过一组数据说明为什么会出现上述情况，如表1所示。
相关系数不符合要求,试验数据不可用。
由表一可以看出针入度测定值的微小变化会引起针入度指数的极大差别,即使各个针入度测定数据差值在试验方法允许范围内所得到的针入度指数也是不可预测的。
温度条件对于沥青试验检测的结果会产生很大的影响,在试验检测时温度条件是允许在一定范围内波动的,这样就会对沥青针入度测定值产生波动。
再加上检测人员及试验仪器等各种因素产生不可避免的误差,所得到的沥青针入度结果虽然是可以接受的,但是由此所得到的针入度指数结果却是更加的不可预测的。
由此才会产生试验检测过程中出现的测定的PI值相差较大或者是容易出现检测相关系数不符合要求的问题。
4 引申可能产生的一些问题由于试验方法中并未给出针入度指数值容许差值的大小,试验数据是否可用只能通过测定针入度值是否符合要求来判定。
在表一的试验数据中该沥青的针入度指数
是符合JTG F40-2004的要求的(在JTG F40-2004中规定了公路上所用的沥青其针入度指数PI应在-2～2的范围内),但是检测的结果却有可能是不符合要求,从而引发质量纠纷。
道路用沥青是一种粘弹性材料,在不同的温度区间中流变性也有差异,而对不同性质的沥青,其化学组成和胶体结构也有差异,所以会影响其温度敏感性和响应效果。
针入度指数法是在建立在15℃～30℃(或者5℃～25℃)针入度对数值与温度呈线性关系的基础条件下的,对于温度区间范围外它们是否也呈线性关系或者感温系数是否相同并不能很好的描述。
我国幅员辽阔,南北温差较大。
沥青在沥青混合料中的工作温度可能分布在-15℃～60℃区间内,因此利用沥青针入度指数去描述整个工作温度区间的性能指标也是比较困难的。
以沥青针入度指数作为现场施工质量控制也存在着一些困难。
新规范把PI列入道路石油沥青和改性沥青的技术要求中作为沥青质量等级的分级指标,相应的就要求沥青生产和沥青应用企业在生产或者沥青应用现场对PI予以监控。
但是新规范采用针入度和温度多点回归方法,将极大增加对针入度测量设备,特别是恒温设备的要求。
增加工作量、人工成本、延长分析时间。
另外由于PI测量误差的存在,测定沥青PI数据很难准确反映沥青的实际品质。
试验检测,特别是现场施工质量控制的试验检测要求检测方法简便,稳定,控制条件尽可能简单。
由于针入度测定值的微小差别对针入度测定指数计算值将产生很大影响,因此要准确测定针入度指数必须
非常精确的测定沥青各个温度条件下的针入度值。
这将给沥青施工质量控制带来不便。
5 结语在实际的应用中,将感温性能加入到沥青的质量分级中是合理的思路,问题是沥青的感温性能如何具体的表达,并建立标准。
在国际上通用的方式主要有:针入度、针入粘性、温度粘性等,因为计算方法的多样化,实际的表达和分级方法更是丰富。
但是这些方法都有其局限性,公认的最佳方式还没有形成。
温度敏感性是沥青的重要特征指标,现有的沥青温度敏感性指标是通过温度变化对沥青针入度的变化影响进行描述的而不是以沥青固有力学性能变化进行描述,其科学性有待改进。
由于误差大、检测工作量大、试验检测对仪器、人员及环境要求高等原因在施工检测实施中存在这诸多不便。
