管道混合器数据表
管道混合器参数表
处理量V /(m3/h) 3.5~7.0 9.0~18.0 14~28 30~60 56~110 88~176 125~250 353~706 1413~2826
处理量V /(m3/h) 0.7~1.4 3.5~7.0 9~18 14~28 30~60 56~110 88~176 125~250 357~706
处理量V /(m3/h) 0.1 ~0.2
0.2~0.4 0.5 ~1.1 1.6 ~3.2 4.0~8.0 6.5 ~13 26 ~52
处理量V /(m3/h) 0.1 ~0.3 0.3~0.6 0.6 ~1.2 0.9 ~1.8 3.5~7.0 9.0 ~18 14 ~24 30 ~60 56 ~110 88 ~176 120~250
20 30 50 80 100 200
~1.0 ~1.0 ~1.0 ~1.0
1000 1000 1000 1000 1000 1000
公称直径DN / mm 10 15 20 25 50 80 100 150 200 250 300
水力直径dh /mm 5 7.5 10 12.5 25 40 50 75 100 125 150
SH-4.5/20 SII-7/30 SH-12/50 SH-19/80 SH-24/100 SH-49/200 表8.3~11 SK型参数表 型号 SK-5/10 SK-7.5/15 SK-10/20 SK-12.5/25 SK-25/50 SK-40/80 SK- 50/100 SK-75/150 SK-100/200 SK 125/250 SK-150/300
空隙率ε ~1.0 ~1.0 ~1.0 ~1.0 ~1.0 ~1.0 ~1.0 ~1.0 ~1.0 ~1.0 ~1.0
管道混合器混合时间
管道混合器混合时间管道混合器是一种常用于化工、制药等领域的设备，用于将两种或多种物料进行混合。
混合的时间是管道混合器运行的重要参数之一，它直接影响到混合效果的好坏。
本文将从不同角度探讨管道混合器混合时间的影响因素及其优化方法。
一、混合时间的影响因素1. 物料性质：物料的粘度、密度、流变性质等均会影响混合时间。
一般来说，粘度较高的物料混合时间较长，而密度差异大的物料混合时间也相应增加。
2. 混合器结构：混合器的结构形式、尺寸和布置方式都会对混合时间产生影响。
例如，增加混合管道的长度、增加混合器的数量、改变混合器的布置方式等都可以有效减小混合时间。
3. 混合器运行参数：混合器的运行参数，如流量、压力、温度等，也会影响混合时间。
一般来说，流量越大，混合时间越短；而温度的变化则会引起物料性质的改变，从而影响混合时间。
4. 运行环境：工艺条件和环境条件也会对混合时间产生一定的影响。
例如，温度过高或过低、环境湿度过大等因素都可能导致混合时间的延长。
二、混合时间的优化方法1. 优化混合器结构：通过改变混合器的结构形式、尺寸和布置方式，可以改善混合效果，减小混合时间。
例如，采用多级混合器或增加混合管道的长度，可以增加物料的混合程度，从而减小混合时间。
2. 控制运行参数：合理控制混合器的运行参数，如流量、压力、温度等，可以有效减小混合时间。
通过调整流量，使物料在混合器中停留的时间更长，从而增加混合时间；通过控制温度，可以改变物料的粘度和流变性质，从而影响混合时间。
3. 提高物料的流动性：通过改变物料的粘度、密度等性质，可以提高物料的流动性，从而减小混合时间。
例如，可以通过加热或稀释物料，使其流动性更好，从而加快混合时间。
4. 控制运行环境：在运行管道混合器时，合理控制工艺条件和环境条件，可以减小混合时间。
例如，保持适宜的温度和湿度，避免过高或过低的温度，避免环境湿度过大，都可以减小混合时间。
三、总结管道混合器混合时间对于混合效果的好坏具有重要影响，因此在实际操作中需要合理控制混合时间。
管道混合器的计算和选型
SX ReD ≤13 13～70 70～2000 ≥2000 摩擦系数f 0.879538022 5.225856713 7.542287686 5.11
SV-2.3 Re ≤23 23～150 150～2400 ≥2400 摩擦系数f 0.520237383 2.113177177 2.242836191 1.09
应用范围 a b c d e 液液混合 液气混合 液固混合 气气混合 强化传热
静态混合器的技术参数与压力降计算 （1） 各种静态混合器的使用范围 流体特性 中、高粘度 低、中粘度 流状 层流 过渡流或湍流 流速m/s 0.1～0.3 0.3～0.8
（2）
静态混合器的长度与混合效果
（3）
静态混合器的压力降计算 物流一工作温度T1 物流二工作温度T2 物流一密度ρ 1 物流二密度ρ 2 物流一输送压力P1 物流二输送压力P2 40 40 710 1000 1.6 ℃ ℃ kg/m3 kg/m3 Mpa（G） 物流一体积流量V1 物流二体积流量V2 物流一粘度μ 1 物流二粘度μ 2 静态混合器允许压降△P 80 2 0.0289 0.02 0.3
1.6 Mpa（G）
静态混合器直径D 初选L/D 静态混合器型号
0.2 m 10 SK （根据流体的粘度判断）
物流体积流量V 工作条件下连续相流体密度ρ c 工作条件下连续相粘度μ 流体流速u 混合器长度L a SV、SX、SL型计算 空隙率ε 水力直径dh 雷诺数Re 摩擦系数f 压力降△P 结论 b SH、SK型计算 雷诺数ReD 摩擦系数f 压力降△P 结论 c 气－气混合压力降计算公式 气－气混合一般均采用SV型静态混合器 水力直径dh 压力降△P 结论 注： 1.蓝色为需要输入的数据
PS管道混合器安装与使用说明书10版
唐山国华科技有限公司
2010 年 1 月 15 日
目录 一、概述……………………………………………………………1 二、结构特征………………………………………………………1 三、主要技术特征…………………………………………………4 四、外形及安装尺寸………………………………………………5 五、安装与调整……………………………………………………5 六、使用、操作……………………………………………………7 七、故障分析与排除………………………………………………8 八、保养、维护……………………………………………………8 九、运输、储存……………………………………………………9 十、开箱及检查……………………………………………………9 十一、联系方式……………………………………………………9
0.02Mpa；上方左右侧各有一个Ф1/2″（Ф15mm）管分别为捕收剂和
起泡剂进入管；右侧有二个Ф1/2″精细阀门，用于分别调节捕收剂
和起泡剂添加量；盘面上有二台超声波流量计，用专用磁棒切换显示
浮选剂的瞬时用量、累计用量和累计时间；中部有压力表显示乳化器
工作压力。溢流管管径为Ф1１/2″；管道泵进出口内径均为Ф32mm。
图 7 PS 型煤浆预处理器系统安装示意图
（浮选入料自流进入浮选机的情况）
三、主要技术特征
表 1、表 2 和表 3 分别列出 PS 型煤浆预处理器的主要技术规格。
5
表 1 PS 型煤浆预处理器规格
型号
PS-200 PS-250 PS-300 PS-350 PS-400 PS-450 PS-500 PS-550 PS-600
最大处理能力 m3/h 100 150 250 350 450 550 700 850 1000
2 管道混合器性能参数与选用
管道静态混合器性能参数与选用静态混合器是一种没有运动部件的高效混合设备。
除了在石油炼制、化工行业被广泛应用外，在医药、食品、矿冶、塑料挤出和环保等部门也被广泛应用。
与搅拌器、胶体磨、均质机、文氏管等传统的混合设备相比，具有流程简单，结构紧凑、能耗小、投资少、操作弹性大、不用维修、混合性能好等优点。
凡涉及到液—液，液—气，液—固，气—气的混合，乳化，中和，吸收，萃取，反应和强化传热等过程，都可以替代传统的相关设备。
静态混合器使用在管路中，它所产生的压力降并不大。
使用静态混合器的系统压力比较高时，可忽略静态混合器产生的压力降。
如果使用静态混合器的系统压力比较低时，就要校核静态混合器的压力降。
静态混合器的压力降计算方法因混合器的型号不同而不同。
管道混合器的结构形式为更好地选用静态混合器，必须确定以下参数：1、操作工况：①工作介质；②工作流量；③工作压力；④工作温度；⑤物料粘度；⑥物料密度；⑦允许压损；⑧法兰标准；⑨设备材质。
2、连接法兰：混合器进出口法兰标准可以为HG、GB、JB/T、SH、ANSI等，未注明的一律按HG 20592 - 2009制作。
3、带夹套产品：需提供管程及夹套内的最高工作压力、工作温度、工作介质等参数。
1 SV型静态混合器产品特性：SV型静态混合器俗称波纹板型。
SV型静态混合器内部单元是由精心设计的波纹片组装而成，它能使不同流体在三维空间内作Z字形流动，各自分散彼此种型号的静态混合器中，SV型的混合效果最好，用于乳化过程时能使液滴分散0.5-2μm，用于一般混合过程的不均匀度系数%5~1<Xσ，而且没有放大效应。
常用规格：国内已经有二米直径的静态混合器投入工业应用，国外则有更大直径的静态混合器投入使用。
下面给出的是部分常用列参考流量是指普通粘度液体相混合时的流量，不适用于气体和高粘度液体。
型号公称直径DN水力直径d h空隙率ε混合器长度L处理量V /mm /mm /mm /(m3/h)SV-2.3/20 20 2.3 0.88 1000 0.5~1.2 SV-2.3/25 25 2.3 0.88 1000 0.9~1.8 SV-3.5/32 32 3.5 0.909 1000 1.4~2.8 SV-3.5/40 40 3.5 0.909 1000 2.2~4.4 SV-3.5/50 50 3.5 0.909 1000 3.5~7.0 SV-5/80 80 5 ~1.0 1000 9.0~18.0 SV-5/100 100 5 ~1.0 1000 14~28 SV-5~7/150 150 5~7 ~1.0 1000 30~60 SV-5~15/200 200 5~15 ~1.0 1000 56~110 SV-5~20/250 250 5~20 ~1.0 1000 88~176 SV-7~30/300 300 7~30 ~1.0 1000 120~250 SV-7~30/500 500 7~30 ~1.0 1000 353~706 SV-7~50/1000 1000 7~50 ~1.0 1000 1413~2826 典型应用：汽油调合；柴油调合；油品调合；盐水中和；酸碱中和；煤气混合等。
混合器

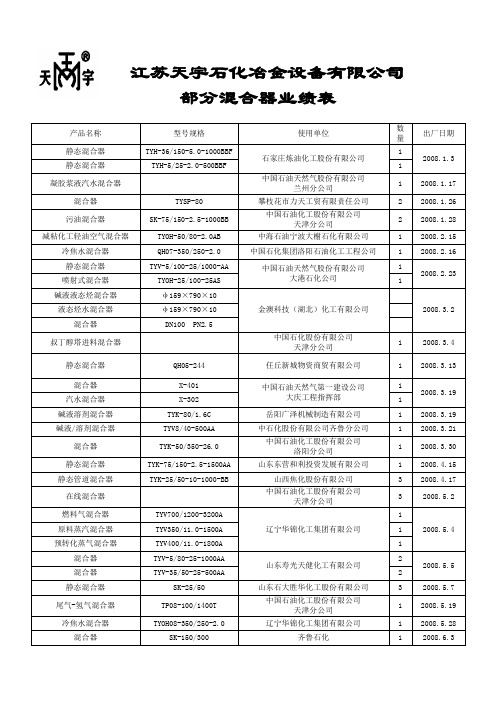

江苏天宇石化冶金设备有限公司部分混合器业绩表产品名称 型号规格使用单位数量 出厂日期 静态混合器 TYH-36/150-5.0-1000BBF 石家庄炼油化工股份有限公司 1 2008.1.3 静态混合器 TYH-5/25-2.0-500BBF1 凝胶浆液汽水混合器中国石油天然气股份有限公司兰州分公司 1 2008.1.17 混合器 TYSP-80攀枝花市力天工贸有限责任公司 2 2008.1.26 污油混合器SK-75/150-2.5-1000BB 中国石油化工股份有限公司天津分公司 2 2008.1.28 减粘化工轻油空气混合器TYOH-50/80-2.0AB 中海石油宁波大榭石化有限公司 1 2008.2.15 冷焦水混合器 QH07-350/250-2.0 中国石化集团洛阳石油化工工程公司1 2008.2.16 静态混合器 TYV-5/100-25/1000-AA 中国石油天然气股份有限公司大港石化公司1 2008.2.23喷射式混合器 TYOH-25/100-25AS 1 碱液液态烃混合器 φ159×790×10 金澳科技（湖北）化工有限公司2008.3.2 液态烃水混合器φ159×790×10 混合器DN100 PN2.5叔丁醇塔进料混合器中国石化股份有限公司天津分公司 1 2008.3.4 静态混合器 QH05-244 任丘新城物资商贸有限公司 1 2008.3.13 混合器 X-401 中国石油天然气第一建设公司大庆工程指挥部 1 2008.3.19 汽水混合器 X-302 1 碱液溶剂混合器 TYK-80/1.6C 岳阳广泽机械制造有限公司 1 2008.3.19 碱液/溶剂混合器TYV8/40-500AA 中石化股份有限公司齐鲁分公司 1 2008.3.21 混合器 TYK-50/350-26.0 中国石油化工股份有限公司洛阳分公司 1 2008.3.30 静态混合器 TYK-75/150-2.5-1500AA 山东东营和利投资发展有限公司1 2008.4.15 静态管道混合器 TYK-25/50-10-1000-BB山西焦化股份有限公司 3 2008.4.17 在线混合器中国石油化工股份有限公司天津分公司 3 2008.5.2 燃料气混合器 TYV700/1200-3200A 辽宁华锦化工集团有限公司 1 2008.5.4 原料蒸汽混合器 TYV350/11.0-1500A 1 预转化蒸气混合器TYV400/11.0-1800A 1 混合器 TYV-5/80-25-1000AA 山东寿光天健化工有限公司 2 2008.5.5 混合器 TYV-35/50-25-500AA2 静态混合器 SK-25/50 山东石大胜华化工股份有限公司3 2008.5.7 尾气-氢气混合器 TP08-100/1400T 中国石油化工股份有限公司天津分公司 1 2008.5.19 冷焦水混合器 TYOH08-350/250-2.0辽宁华锦化工集团有限公司1 2008.5.28 混合器SK-150/300齐鲁石化12008.6.3原料混合器TYK200/4.0-2200A中石油大庆石化分公司12008.6.4原料油-回炼油混合器TYK200/4.0-2300A 1 原料油-回炼油混合器TYK50/4.0-2350A 1静态混合器北京燕山玉龙石化工程公司12008.6.5静态混合器 1 静态混合器 1再生气混合器TCX20/100-600-35F中国石化洛阳石油化工工程公司12008.6.19放空气混合器TCX20/100-80/100 1乙烯进料混合器Y-6114中国石油化工股份有限公司天津分公司12008.7.3促进剂混合器Y-6115 1乙二醇回收精制塔底部静态混合器Y-6226 1 静态混合DN100 沈阳石蜡化工有限公司 1 2008.7.10 氨水混合器DN50 寿光市联盟石油化工有限公司 1 2008.7.11静态混合器DN200 中国石油化工股份有限公司天津分公司1 2008.7.17静态混合器SV-5/100-1000B 中国石化股份有限公司天津分公司1 2008.7.20混合器一批山东东方华龙工贸集团2008.7.22 混合器DN500 PN2.0 石家庄炼化分公司 1 2008.7.24 汽水混合器DN100 PN0.8 中国石油兰州石化有限公司 6 2008.8.5 汽油-乙醇混合器TYSL50/150-2.5-1500AA 广西东油沥青有限公司 2 2008.8.25碱液混合器TYOH80-2.0/1000a沈阳石蜡化工有限公司12008.8.29水洗混合器TYOH80-2.0/1000AA 1静态混合器SV-5/80 PN2.5宁夏宝塔化工有限公司12008.9.17静态混合器SV-7~30/300 PN2.5 1原料油静态混合器TYV250/400-2.5-2000B中国石油集团洛阳石油化工工程公司12008.9.29原料油回炼油静态混合器TYV250/400-2.5-2000B 1 混合器四川瑞能硅材料有限公司 4 2008.10.25 混合器中国石油华东设计院抚顺项目部 4 2008.11.17 静态混合器DN100 PN1.6 山东石大胜华化工股份有限公司 4 2008.11.18 静态混合器DN200 PN1.0 巴陵石化物资采购物装部 1 2008.11.22 汽水混合器TYJQS-4 沈阳石蜡化工有限公司 1 2008.12.8 高效混合器TYQH51810 山西襄汾县龙腾化工有限公司 1 2008.12.9 醋酸在线混合器TYK50/80-1.6-6000BB 无锡杰能科生物工程有限公司 1 2008.12.9氢气-过程气混合器TYV450/400-6.8-2000BB中国石化集团洛阳石油化工工程公司12008.12.30氨水混合器QH07-350/250-2.0 1 汽油-碱液混合器QH07-350/250-2.0 1汽油-空气混合器QH07-350/250-2.0 1液化石油气-碱液混合器TYV250/400-2.5-2000BB 1液化石油气-水洗混合器TYV50/400-2.5-2000BB 1 静态混合器石家庄炼化分公司 1 2008.12.30汽水混合器TYQS-24 江苏双良锅炉有限公司 1 2009.1.16蒸汽和水混合器中国石化股份有限公司天津分公司31 2009.1.17混合器DN600 临汾同世达实业有限公司 1 2009.2.17混合器中国石化股份有限公司天津分公司7 2009.2.21文丘里混合器石家庄炼油化工股份有限公司 1 2009.2.27 皂化静态混合器TYK-250/1.6T 山东滨化东瑞化工有限责任公司 1 2009.3.5原料油混合器TYV300/250-1.0大庆石化分公司12009.3.30脱盐水混合器TYK150/300-15 1静态混合器TYV-400/100-1500/2.5B 山东晨曦石油化工有限公司 1 2009.4.14静态混合器中国石油化工股份有限公司镇海炼化分公司4 2009.5.12液化气新鲜水静态混合器TYK-100/2.5A神华煤直接液化项目22009.5.19富碱液氧化风静态混合器TYK-40/2.0A 1 蒸汽除氧水混合器TYQH08-150/25-5.0A 辽宁华锦化工集团有限责任公司 1 2009.5.20混合器中国石油天然气股份有限公司兰州石化分公司4 2009.6.8混合器TYV-25/1200-2.0-3000AA 中国石化集团青岛石油化工有限责任公司1 2009.6.9混合器SV-7/150-2.5-1200AA 中国石油化工股份有限公司石家庄炼化分公司12009.6.12汽水混合器SQS-8 PN2.5 DN65 1液化气水洗混合器TYPH300-5.0A 中油吉林石化分公司 1 2009.7.10液大水乙西醛酸混合器TYV50/65-800/1.6S中油吉林石化分公司12009.7.10硫酸缩合液混合器TYK50/65-800/1.6C 1碱液-空气混合器TYV-50/2.0A中国石化胜利油田分公司石油化工总厂12009.7.12汽油-碱液混合器TYOH-80/100 1 混合器镇海炼化分公司 4 2009.7.20 静态混合器日照源丰沥青化工有限公司7 2009.8.6原料油静态混合器TYK-250/350-2200/20A中国石油广西石化分公司12009.9.9水洗水静态混合器TYV-150-1000/5.0A 1 静态混合器中国石化胜利油田分公司石油化工总厂7 2009.9.21 混合器中国石化集团洛阳石油化工工程公司 6 2009.10.12 原料蒸汽混合器TYV-350-1500/10.0 中国石化集团洛阳石油化工工程公司 1 2009．10．12 混合器中国海诚工程科技股份有限公司2009.11.1静态混合器中国石油化工股份有限公司镇海炼化分公司1 2009.11.2碱液混合器TYV2.3/25-2.0SS 上海蓝星新材料有限公司 1 2009.11.6在线混合器中国石油化工股份有限公司天津分公司2 2009.11.12在线混合器 6 2009.12.29产品名称规格型号使用单位数量出厂日期装置名称静态混合器DN15 PN1.0 北京安力斯科技发展有限公司 1 2010.1.6在线混合器TYK125/250-1.6 杰能科生物工程有限公司 1 2010.1.8静态混合器山西中阳钢铁有限公司 1 2010.1.15静态混合器SV-5/80-1000AA 中海石油东营石化有限公司 1 2010.1.19混合器中国石化广州分公司 1 2010.1.25 延迟焦化和产品精制装置静态混合器淮安清江石油化工有限责任公司 1 2010.1.28 混合器山东东方华龙工贸集团有限公司 3 2010.2.5混合器中国石油天然气股份有限公司庆阳石化分公司3 2010.2.7静态混合器TYV100/800-3000 山西同世达煤化工集团有限公司 1 2010.2.27 静态混合器TYK-75/150-2.5-1000AA 北京科安博安科技有限公司 1 2010.3.10 混合器浙江卫星丙烯酸制造有限公司 3 2010.3.13 原料油-回炼油混合器TYK-200/250-2000/5.0A 江苏新海石化有限公司 1 2010.3.20静态混合器TYK-175/350-2.0-2000A 陕西延长石油集团兴化化工有限公司 1 2010.3.24 陕西延长石油集团兴化节能及综合利用技术改造项目静态混合器TYV/150-2.5-1500AA中国石油天然气股份有限公司哈尔滨石化分公司12010.4.1 油品储运灌区节能优化TYV/200-2.5-1500AA 1混合器TYK-300-2800/15.0 东营华联石油化工厂有限公司 1 2010.4.2 加制氢及重整氢提纯联合装置混合器DN20 PN2.0 中国石油化工股份有限公司石家庄炼化分公司1 2010.4.14静态混合器SK-50/100东明润邦化工有限公司42010.4.16 250×104t/a原料预处理装置静态混合器SK-75/150 2混合器TYQS-565/2.5山西潞安高纯硅业科技有限责任公司12010.4.16混合器TYQS-900/2.5 1静态混合器TYV-50-2.0/800 江苏中能硅业科技发展有限公司 4 2010.4.19混合器DN400 PN2.0 大庆中蓝石化有限公司 1 2010.4.23 35万吨/年汽、柴油加氢装置催化剂在线混合器TYZXM/25/11.0B 九江昌海机电物资有限公司 2 2010.4.23抽提静态混合器山东海科化工集团有限公司 5 2010.4.24石灰乳混合器TYQS-45/16 石油大学胜华科技 1 2010.4.25静态混合器SV-3.5/65-50-1000山东恒源石油化工股份有限公司42010.5.20静态混合器SV-16.25/65-50-1000 1管道混合器TYOH-250/350 中国石油化工股份有限公司塔河分公司4 2010.5.26混合器天津市陆港石油橡胶有限公司30 2010.5.27 10万吨/年丁苯橡胶项目静态混合器独山子石化公司 3 2010.5.30 60万吨/年芳烃装置静态混合器惠生工程中国有限公司成都分公司1 2010.6.5静态混合器TYK-50/400-26.0 中国石油化工股份有限公司塔河分公司1 2010.6.12 20#柴油加氢精制装置混合器山东东方华龙工贸集团有限公司一批2010.6.13 静态混合器TYV-50-2.0/800 江苏中能硅业科技发展有限公司 2 2010.6.21混合器陕西延长石油集团榆林炼油厂一批2010.6.23混合器DB100 PN2.5 天津陆港橡胶有限公司 1 2010.7.1 10万吨/年丁苯橡胶项目静态混合器TYV5-7/100-50-1000A 江苏新海石化有限公司 1 2010.7.5静态混合器南京扬子石化炼化有限责任公司 2 2010.7.7 丁烯-I装置静态混合器SV-30/500-5.0-200 江苏焱鑫科技股份有限公司 1 2010.7.9静态混合器TYV-2.3/25-1.6-300 中国石化集团洛阳石油化工工程公司 1 2010.7.14柴油静态混合器TYK-200-1500AA 东营华联石油化工有限公司 1 2010.7.16 静态混合器TYV-12.5/200-1000 中捷炼油厂 1 2010.7.21降凝剂混合器TYX-25/100-2.0 陕西煤业化工集团神木天元化工有限公司12010.8.6十六烷值改进剂混合器TYX-15/100-2.0 1静态混合器TYK-125/250-2000 淮安润尔华化工有限公司 1 2010.8.11静态混合器中蓝连海设计研究院 1 2010.8.14 12万吨/年有机硅下游系列产品项目静态混合器TYK-100/200-2.5-1500AA 北京科安博科技有限公司 2 2010.8.19静态混合器福建管道工程项目 5 2010.8.23静态混合器山东海科化工集团有限公司 3 2010.8.25管道混合器中兴能源内蒙古有限公司 2 2010.9.6混合器SV-5-7-150 中国石油化工股份有限公司石家庄炼化分公司1 2010.9.7水洗混合器上海胜帮石油化工技术有限公司12010.9.8C4甲醇混合器 1静态混合器 1混合器山东华懋新材料有限公司15 2010.9.20静态混合器中国石油工程建设公司一批2010.10.10 500万吨/年炼油改扩建工程项目静态混合器SV-7-30/350-2.0-1000 中国石油化工有限公司镇海炼化公司1 2010.10.11静态混合器中蓝连海设计研究院一批2010.10.18 12万吨/年有机硅下游系列产品项目原料油-回炼油混合器TYK-300-5.0-2000BB 中国石油四川石化有限责任公司 1 2010.10.24 250万吨/年重油催化裂化装置汽液混合器DN25 PN2.5 天津陆港橡胶有限公司 1 2010.10.27 10万吨/年丁苯橡胶项目混合器DN50/DN100 PN1.6 天津陆港橡胶有限公司 1 2010.11.5静态混合器SK25/20-2.5-50AA 山东石大科技股份有限公司 2 2010.11.17静态混合器日照岚桥港口石化有限公司 1 2010.11.22混合器DN25 PN5.0 中国石油化工股份有限公司塔河分公司1 2010.11.26静态混合器TYV-2.0-20 兰州博瑞思达化工有限公司 1 2010.12.2冷焦水混合器中国石油化工股份有限公司北海分公司1 2010.12.6 120万吨/年延迟焦化装置原料油静态混合器TYK-150/300-2000中国石油化工股份有限公司北海分公司12010.12.6 170万吨/年催化裂化装置原料油-回炼油静态混合器TYK-125/250-2000 1管道混合器邢台旭阳煤化工有限公司 5 2010.12.15 混合器TBX-25/40-10/B 实华股份有限公司 1 2010.12.15放空气混合器中国石油化工股份有限公司广州分公司1 2010.12.17 100万吨/年催化裂化重整联合装置静态混合器江苏中能硅业科技发展有限公司 2 2010.12.25II催化液化石油气水洗混合器TYV-250-5.0-1000中国石油化工股份有限公司镇海炼化分公司12010.12.26III常液化石油气水洗混合器TYV-150-5.0-1000 1 静态混合器福建管道工程有限公司 1 2010.12.31汽液混合器TYV7/80-2.0-1200上海蓝星聚甲醛有限公司12011.1.19静态混合器SWK40/80-2.0 1静态混合器DN250胜利油田天宇石化工程有限责任公司12011.2.22静态混合器DN300 3混合器SK50/100-1000-2.5 山东石大胜华新材料有限公司 1 2011.2.23 静态混合器SM-03801 江苏中能硅业科技发展有限公司 1 2011.3.3 混合器山东华懋新材料有限公司12 2011.3.8混合器DN80 PN5.0中国天辰工程有限公司12011.3.9 南京蓝星4.4万吨/年THF项目混合器DN600 PN11.0 1混合器DN450 PN11.0 1混合器DN25 天津陆港橡胶有限公司 1 2011.3.11 静态混合器TYV-50/900-5.0-2500B 中国石油化工股份有限公司金陵分公司 1 2011.3.11催化液化气水洗混合器TYV-200-5.0-1500B中国石化青岛炼油化工有限责任公司12011.3.15 双脱改造装置常减压液化气水洗混合器TYV-100-5.0-900B 1 焦化液化气水洗混合器TYV-150-5.0-900B 1静态混合器DN200 PN2.5 中国石化集团资产经营管理有限公司巴陵石化分公司2 2011.3.15静态混合器DN100陕西延长石油（集团）有限责任公司12011.3.15静态混合器DN200 2混合器TYX-300/25-2.0 鄂尔多斯金诚泰化工有限责任公司 1 2011.3.15 60万吨/年甲醛工程静态混合器SK-7.5/15-5.0-629-B 中国石油化工股份有限公司镇海炼化分公司 2 2011.3.16文丘里混合器DN100 PN2.5青岛安邦炼化有限公司12011.3.17文丘里混合器DN150 PN2.5 1 静态混合器SX-37.5/150*1000 1 静态混合器SV-10/150*1000 1汽油碱液混合器SV-12.5/200-1.6-1000-AA山东京博石油化工有限公司12011.4.2汽油空气混合器 1 预碱液文丘里混合器QH07-150/100/200-2.5 1 预碱液静态混合器SX-50/200-1500 1一级抽提静态混合器SV-5-20/200-2000 2二级抽提静态混合器 2抽提剂再生混合器SV-5-7/150-1500 2反抽提油水洗混合器SX-10/40-1000 1原料油、回炼油混合器SV-7-30/300-1500 1 混合器山东石大胜华化工集团有限公司 3 2011.4.12静态混合器DN80 PN25 中国石化集团资产经营管理有限公司巴陵石化分公司2 2011.4.15混合器天津石化 2 2011.4.20 静态混合器惠生工程（中国）有限公司22 2011.4.21 静态混合器DN80 PN1.6 浙江维都利润门制造有限公司 4 2011.4.26 混合器DN400 PN2.0 山东东方华龙工贸集团有限公司 1 2011.4.29 静态混合器山东京博石油化工有限公司 1 2011.5.7文管混合器TYPQ-80/2.5河北鑫泉化工有限公司12011.5.9静态混合器TYSV-5/80-2.5 2静态混合器TYSV-7/150-2.5 4汽水混合器SQS-32 中国石油化工有限公司镇海炼化分公司 1 2011.5.27混合器TFB-70/10-29Y中国石油天然气股份有限公司长庆是欧化分公司12011.6.7混合器TFB-40/10-29Y 1混合器TFB-20/10-29Y 1氨混合器神华鄂尔多斯煤制油分公司 2 2011.6.9汽油助剂混合器TYV-10/200-2.0-1500AA中国石油化工股份有限公司西安石化分公司12011.6.10汽油空气混合器TYV-10/200-2.0-1500AA 1汽油水一级混合器TYV-10/200-2.0-1500AA 1 汽液混合器TYQS-100-1.6 天津市陆港石油橡胶有限公司 1 2011.6.17 静态混合器DN80 PN2.0 新疆寰球工程公司 1 2011.6.23 管道混合器XDSV10/200-1.6 陕西延长石油（集团）有限公司 1 2011.6.27混合器SK-40/80-800-2.5 山东石大胜华化工集团股份有限公司 1 2011.6.29燃料气混合器SV-25/1200-1.6-3000AA 山东京博石油化工有限公司 1 2011.6.30甲醇混合器TYQ150/50-40/1400 中国石油化工股份有限公司金陵分公司 1 2011.7.4静态混合器TYV-300-5.0 中国石化销售有限公司华南分公司 1 2011.7.7 百色末站静态混合器TYV-300-5.0 中国石化销售有限公司华南分公司 1 2011.7.7 南宁末站静态混合器TYV/50-2.5/1600B 江苏双良锅炉有限公司2套2011.7.8汽水混合器TYSQS-100/50-1.6-700C江苏利思德化工有限公司120117.8汽水混合器TYSQS-150/80-1.6-1100C1静态混合器TY80/15-1.6B 山东海科化工集团有限公司 1 2011.7.11 文丘里混合器XN12-2597 东明万福氯碱化工有限公司 1 2011.7.13碱液混合器TYV-200/250-5.0B中国石油天然气第六建设公司12011.7.151000万吨炼油与80万吨乙烯炼化一体化项目催化裂化装置空气混合器TYV-50-2.0B 1管式静态混合器DN400 PN1.0 陕西陕化煤化工有限公司 4 2011.7.16 混合器DN80 PN2.0 中沙（天津）石化有限公司 1 2011.7.18 碱液汽油混合器DN50 PN2.5 东营天宇工程有限公司 1 2011.7.24混合器SK100/15-1.6-1500A中国石化集团资产经营管理有小公司巴陵石化分公司12011.7.275万吨/年特种环氧树脂及配套扩建工程混合器SK125/15-1.6-1500A 1 混合器SK100/15-1.6-100S 1 混合器SK80/32-1.6-1500BF 1混合器DN200 PN5.0山东菏泽玉皇化工有限公司42011.8.1混合器DN250 PN5.0 1静态混合器TYV-100/80/150-2.0江苏中能硅业科技发展有限公司12011.8.2静态混合器TYV-50/50/100-2.0 4混合器TYSV-150/80-4.0中国石油天然气股份有限公司哈尔滨石化分公司12011.8.3混合器TYSV-150/40-4.0 1静态混合器SV-7-30/500 辽宁华锦通达化工股份有限公司 1 2011.8.11 柴油罐区装置静态混合器DN150 PN5.0 上海众一石化工程有限公司 1 2011.8.12 北海炼油异地改造石油化工项目加氢静态混合器TYV-40/80-5.0上海众一石化工程有限公司12011.8.28 1万吨/年异戊烯联合生产装置项目醚化静态混合器TYV-25/80-2.0 1异构化静态混合器TYV-25/50-2.0 1加氢静态混合器TYV-150/300-5.0 1 静态混合器SK7.5/15 L=300 石家庄炼化分公司物资装备公司 1 2011.9.4 混合器安徽淮化股份有限公司 1 2011.9.5汽水混合器DN80 新疆寰球工程公司 1 2011.9.7 轻馏分利用项目系统储运及公用工程项目静态混合器TYV-30/400-2.5-2000AA 中国石油化工股份有限公司金陵分公司 1 2011.9.8 150万吨/年催化汽油吸附脱硫装置静态混合器DN250 PN2.0中国石化集团宁波工程有限公司12011.9.11 安庆分公司丙烯晴扩建项目静态混合器DN200 PN10.0 1静态混合器DN80 PN2.0 1混合器TYV-5/50-1.6-1000B 山西潞安高纯硅业科技有限责任公司 1 2011.9.14 2500吨/年多晶硅项目水洗混合器DN100 PN2.0 沈阳石蜡化工有限公司 1 2011.9.14 CPP装置分离系统改造项目静态混合器DN80 PN2.0 中沙（天津）石化有限公司 1 2011.9.23汽水混合器TYSQS-25/40-1.6-500C 江苏利思德化工有限公司 1 2011.9.23静态混合器TYBV-450/5.0-1500C 中国石油化工股份有限公司镇海炼化分公司 1 2011.10.10混合器抚顺矿业集团有限责任公司物资供应分公司7 2011.10.12 10万吨/年汽油加氢装置静态混合器TYSK-100/200-1500A 中国石油化工股份有限公司石家庄炼化分公司 1 2011.10.20 60万吨/年航煤加氢装置静态混合器DN250 PN2.0 中国海油惠州炼油分公司 1 2011.10.22冷热水混合器TYSV-125/32-2.0-1300C 山东三维石化工程股份有限公司 1 2011.10.25 内蒙古大唐国际克什克腾煤制气项目（二期）硫回收装置静态混合器TYV-5-7/150-50-1000A 中国石化青岛石油化工有限责任公司 1 2011.10.26再生气混合器TCX20/100-600/35F山东润泽化工有限公司12011.10.26放空气混合器TCX20/100-80/100 1静态混合器TYV-30/600-5.0B 重庆华峰化工有限公司 1 2011.11.5 KA装置静态混合器TYK-25/50-1.0/1000AA 山西鑫海化工有限公司 2 2011.11.10静态混合器TYV-15/300B-00 内蒙古伊东集团东兴化工有限责任公司 6 2011.11.23 氯碱化工综合利用项目二级抽提静态混合器SK-40/80-25-1000 江苏新海石化有限公司 2 2011.11.24 静态混合器SV-5/250-20-1000 浙江泰富石油化工有限公司 1 2011.11.28混合器翔鹭石化（漳州）有限公司12011.12.5 PTA二期工程混合器 1油水混合器TYSV-15/250-2.0-1200浙江信汇合成新材料有限公司22011.12.5 普通丁基单元油水混合器TYSV-20/400-2.0-2000 1聚合进料混合器TYSV-10/250-2.0-1200 1催化剂混合器TYSV-10/150-2.0-1000 1冲洗物料混合器TYSV-5/150-2.0-1000 1溴和已浣混合器TYSV-5/50-2.0-500 2氯和已浣混合器TYSV-5/50-2.0-500 3氨水调配微混合器SV-5/125-2.5-1000 岳阳恒忠机械工程技术有限公司 1 2011.12.12过程气混合器TYV-30/500-5.0-2000BB 山东东明石化集团润泽项目招标组 1 2011.12.18 硫磺回收装置汽油-助剂混合器TYV-250-1000/2.0中国石油天然气第六建设公司12011.12.281000万吨炼油与80万吨乙烯炼化一体化项目催化裂化装置汽油-空气混合器TYV-250-1000/2.0 1静态混合器SX-37.5/150-4.0-1000 山东恒源石油化工股份有限公司 1 2012.1.6 静态混合器TYV-25/250-2.0-1000 中国石油化工股份有限公司镇海炼化分公司 1 2012.1.9 混合器φ508*10 中国石油化工股份有限公司镇海炼化分公司 1 2012.1.9 静态混合器TYK-25/50-600B 宜昌南玻硅材料有限公司 1 2012.1.16 混合器SV30/800-2.5-2000BB 安庆分公司 1 2012.2.8混合器TYV-150/300-5.0 山东东方华龙工贸集团有限公司 1 2012.2.8 20万吨/年混合C4制氢装置汽油操作方案改造除氧气混合器TYV-200-1000/10.0A任丘市华北油田久久工贸有限公司12012.2.8进料反应产物混合器TYV-150/300-5.0-2000 1 再生气除盐水混合器TBX400-80-11 1混合器TYV20/500-350/2.0A陕西陕化煤化工有限公司12012.2.9混合器TYV3.5/40-15/2.0A 3混合器TYV150/2.5-1000黑龙江安瑞佳石油化工有限公司12012.2.24 20万吨/年*2碳四芳构化装置混合器TYV150/2.5-1000 1静态混合器TYV-150-2.5-1000 中国石油天然气股份有限公司兰州石化分公司 1 2012.3.1 11单元航煤系统改造项目混合器一批中化弘润石油化工有限公司7 2012.3.2 100万吨/年DCC工程催化裂化装置汽水混合器QSH-10 中国石油天然气股份有限公司辽河石化分公司 3 2012.3.9 2012年气分-聚丙烯车间检修计划静态混合器DN150 PN2.5 山东石大科技石化有限公司4套2012.3.21静态混合器SK-50/100-2.0 中国石油化工股份有限公司石家庄炼化分公司 1 2012.3.23 己内见胺杂质萃取静态混合器TYV-80-2.0 中国石油天然气股份有限公司安庆石化分公司 1 2012.3.30 丙烯晴扩建项目静态混合器DN200 PN1.6 东营方大石化有限公司 2 2012.4.1静态混合器MQH12-015 中国石油化工股份有限公司庆阳石化分公司 1 2012.4.9混合器辽宁通达化工股份有限公司 1 2012.4.9 乙烯原料工程优化节能改造混合器金陵石化分公司10 2012.4.12汽液分离器新浦化学（泰兴）有限公司12012.4.13 32万吨/年苯乙烯装置汽液分离器 1 汽液分离器 1 汽液分离器 1 汽液分离器 1静态混合器TYV-2.3/20-20-500A新疆蓝德精细石油化工股份有限公司62012.4.14 新疆蓝德精细化工顺丁橡胶技改项目静态混合器TYV-2.3/20-20-250B 2静态混合器TYK-100/200-20-1000B 2静态混合器TYV-5/100-20-1000A 1管道混合器 1静态混合器SV-25/200-2.0-1200 中国石油天然气股份有限公司独山子石化分公司 1 2012.4.16 炼油厂球罐装置静态混合器SV-25/150-2.0-1000 1液化气水洗混合器TYV-300-5.0 中国石油天然气股份有限公司吉林石化分公司 1 2012.4.23混合器TYK-125/250-5.0-1235无锡市旭业石化工程设备专件厂12012.5.3混合器TYK-100/200-5.0-1023 1氢气-过程气混合器TYV-30/500-1500BB 中国石化集团洛阳石油化工工程公司中国石化胜利油田分公司柴油质量升级项目12012.5.5柴油加氢装置硫磺回收联合装置氨水混合器TYOH-50/50-1100B 1文丘里管道混合器DN50 PN2.5 山东恒源石油化工股份有限公司 1 2012.5.14氨水混合器TYOH-50/100 寿光联盟石油化工有限公司 1 2012.5.14静态混合器TYK-80-2.0-1000 中国石油化工股份有限公司镇海炼化分公司1套2012.5.19 废碱焚烧硫酸注入系统增大规模静态混合器TYK-400-80/2000-2.0B 山东东方华龙工贸有限公司 1 2012.5.21低压蒸汽分水器DN300山东石大胜华化工集团股份有限公司垦利分公司12012.5.29中压蒸汽分水器DN200 1 航煤分离器中国石化集团上海工程公司20 2012.6.6静态混合器SV-5/80东营市海科气分有限责任公司12012.6.8静态混合器SV-5/100 1汽油预碱混合器DN200*1000 中国石化青岛石油化工有限责任公司 1 2012.6.15 60万吨/年加氢脱硫反应气混合器TYV-1000-2.5 华宇橡胶有限责任公司（东明玉皇化工有限公司） 2 2012.6.16 10万吨/年丁二烯项目预碱洗混合器TYV-150/16A山东玉皇盛世化工股份有限公司12012.6.21产品质量升级工程40*104t/a汽油加氢装置16*104t/a轻汽油脱硫醇单元醚化装置一级抽提混合器TYV-150/16A 2一级抽提混合器TYQ-150/16A 2水洗静态混合器TYV-150/16A 1再生静态混合器TYV-100/16A 2静态混合器TYV-80/16A 1混合器中国石油化工股份有限公司天津石化分公司 4 2012.6.22混合器TYV-50/16B 特变电工新疆硅业有限公司 1 2012.6.26 光伏产业循环经济建设项目过程气-氢气混合器安徽实华工程技术股份有限公司 1 2012.6.26混合器SV-5/80-2.5-1000 特变电工新疆硅业有限公司 1 2012.6.27原料油-回炼油混合器山东滨化滨阳燃化有限公司12012.6.27 100万吨/年催化裂解装置原料混合器 1轻汽油-甲醇混合器 1 白炭黑混合器X1211 X2211 特变电工新疆硅业有限公司 2 2012.6.28 混合器中国石油化工股份有限公司天津石化分公司 1 2012.6.29。
(完整版)管道混合器的计算和选型
3.1794 3.17936 3.17936043
2.53
0
SL ReD ≤10 10～100 100～3000 ≥3000
SX SH SK SL SV-2.3 SV-3.5
摩擦系数f 0.583863538 2.414047941 3.435002366 2.1
7.542287686 25.28340066 3.179360435 3.435002366
应用范围
a 液液混合 b 液气混合 c 液固混合 d 气气混合 e 强化传热
静态混合器的
技术参数与压 各种静态混合器的使用
（1）
范围
流体特性 中、高粘度 低、中粘度
流状
流速m/s
层流
0.1～0.3
过渡流或湍流 0.3～0.8
（2）
静态混合器的长度与混 合效果
（3）
静态混合器的压力降计 算
物流一工作温度T1 物流二工作温度T2 物流一密度ρ1 物流二密度ρ2 物流一输送压力P1 物流二输送压力P2
3.18 5933.2 Pa 选型正确
80 2 0.0289 0.02
0.3
注：
气－气混合压力降计算 c 公式
气－气混合一般均采用 SV型静态混合器 水力直径dh 压力降△P 结论
1.蓝色为需要 输入的数据 2.红色为得到 的结果
15 mm 0.62838168 Pa 选型正确
（查表）
m3/h m3/h Pa.s Pa.s
水力直径dh 雷诺数Re 摩擦系数f 压力降△P 结论
b SH、SK型计算 雷诺数ReD 摩擦系数f 压力降△P 结论
82.0 m3/h
710 kg/m3
0.0289 Pa.s 0.73 m/s 2m
管道混合器
管道混合器1介绍2构造原理3适用范围4设计数据5特点喷嘴式涡流式异形管道混合器静态管道混合器1、介绍管道混合器也称管式静态混合器，在给排水和环保工程中对投加各种混凝剂、助凝剂、臭氧、液氯及酸碱中和、气水混合等方面都非常有效，是处理水域各种药剂实现瞬间混合的理想设备，具有快速高效混合、结构简单，节约能耗、体积小巧等特点，在不需外动力情况下，水流通过管道混合器会产生分流、交叉混合和反向旋流三个作用，使加入的药剂迅速、均匀地扩散到整个水体中，达到瞬间混合的目的，混合效率高达90~95%，可节省药剂用量约20~30%，对提高水处理效果，节约能源具有重大意义。
管道混合器的材质分玻璃钢，碳钢和不锈钢三种。
采用玻璃钢材质具有加工方便，坚固耐用耐腐蚀等优点。
管道混合器2、构造原理管道混合器一般由管道分别与喷嘴、涡流室、多孔板或异形板等促进混合的原件组成，一般三节管道连用，作为一个单元（也可根据混合介质的性能增加节数）。
混合的方法有3种，分别为喷嘴式，涡流式，多孔板、异形板式。
对于常见的静态螺旋片式混合器，是在多孔板、异形板式混合器上发展而来，每节混合器有一个180°扭曲的固定螺旋叶片，分左旋和右旋两种。
相邻两节中的螺旋叶片旋转方向相反，并相错90°。
为便于安装螺旋叶片，筒体做成两个半圆形，两端均用法兰连接，筒体缝隙之间用环氧树脂粘合，保证其密封要求。
管道内螺旋叶片是固定的，流体通过它产生流向变化，出现紊流现象从而提高混合效率，这种静态混合器除产生降压外，它不用外部能源。
3、适用范围1.城市生活用水和工业给水处理中投加各种混凝剂、助凝剂进行混合作用；2. 城市生活污水和工业废水处理中投加各种混凝剂、助凝剂进行混合作用；3. 给水排水、环保工程中气水混合、投加液氯、臭氧等药剂进行消毒处理；4. 工业废水进行酸碱中和混合作用；5. 几种工业废水进行混合均化处理。
4、设计数据1.混合器管径按经济流速进行选择，一般按0.9～1.2m/s计算，管径大于500mm的最大流速可达1.5m/s。
