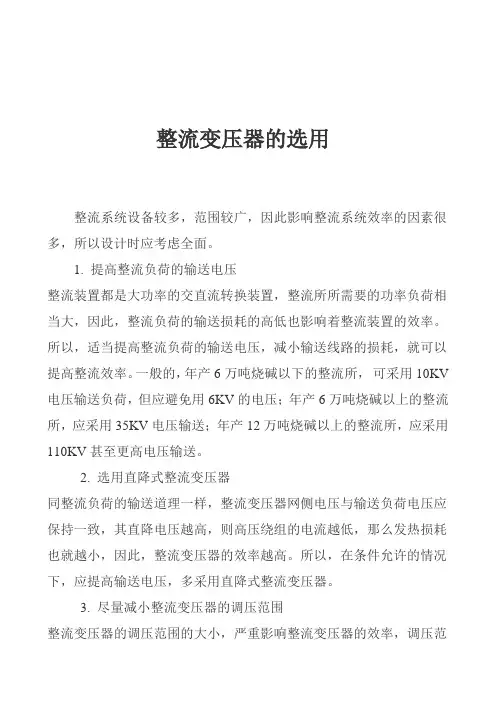

通过计算变压器效率的公式,重点分析了整流变压器的效率,从整流变压器的特点出发,找出提高整流变压器效率的方法,为我厂合理,更好地提高整流变压器的效率,降低能耗提供参考。通过计算变压器效率的公式,重点分析了整流变压器的效率,从整流变压器的特点出发,找出提高整流变压器效率的方法,为我厂合理,更好地提高整流变压器的效率,降低能耗提供参考。整流变压器效率功率因数控制角重叠角株冶科技冯志礼株洲冶炼厂供电分厂1998第六图书馆

第六图书馆

https://www.360docs.net/doc/7d10812958.html,

第六图书馆https://www.360docs.net/doc/7d10812958.html,

四川大学三相全桥整流及有源逆变实验报告

四川大学电气信息学院实验报告书课程名称：电力电子技术实验项目: 三相全桥整流及有源逆变实验专业班组：电气工程及其自动化10５班实验时间：201３年１2月16日成绩评定: 评阅教师: 报告撰写: 学号：同组人员：学号: 同组人员：学号: 同组人员：学号：电气信息学院专业中心实验室

目录一．实验内容 1.１实验项目名称 (3) １.２实验完成目标 (3) 1．３实验内容及已知条件 (3) 二．实验环境 2．1 主要设备仪器············································４ 2.２小组人员分工············································５三．电路分析与仿真３.１基本电路 (5) 3.2 电路仿真 (6) 四．实验过程 4.1连接三相整流桥及逆变回路································１ 1 4.2 整流工作···············································１ 1 4.3 逆变工作 (14) 五．实验数据处理与分析 5.1 实验数据与处理 (15) 5.２误差分析················································ 1６六．思考讨论与感悟 6.1 实验思考题··············································１6 6．２实验讨论题·············································· 1７６.３实验方案、结果可信度分析 (19) 6.4 实验感悟 (1) ９

变压器参数计算

变压器参数计算一．电磁学计算公式推导： 1．磁通量与磁通密度相关公式： Ф= B * S ⑴ Ф----- 磁通(韦伯) B ----- 磁通密度(韦伯每平方米或高斯) 1韦伯每平方米=104高斯S ----- 磁路的截面积(平方米) B = H * μ⑵ μ----- 磁导率(无单位也叫无量纲) H ----- 磁场强度(伏特每米) H = I*N / l ⑶ I ----- 电流强度(安培) N ----- 线圈匝数(圈T) l ----- 磁路长路(米) 2．电感中反感应电动势与电流以及磁通之间相关关系式： EL =⊿Ф/ ⊿t * N ⑷

EL = ⊿i / ⊿t * L ⑸ ⊿Ф----- 磁通变化量(韦伯) ⊿i ----- 电流变化量(安培) ⊿t ----- 时间变化量(秒) N ----- 线圈匝数(圈T) L ------- 电感的电感量(亨) 由上面两个公式可以推出下面的公式： ⊿Ф/ ⊿t * N = ⊿i / ⊿t * L 变形可得： N = ⊿i * L/⊿Ф 再由Ф= B * S 可得下式: N = ⊿i * L / ( B * S ) ⑹ 且由⑸式直接变形可得： ⊿i = EL * ⊿t / L ⑺ 联合⑴⑵⑶⑷同时可以推出如下算式: L =(μ* S )/ l * N2 ⑻ 这说明在磁芯一定的情况下电感量与匝数的平方成正比(影响电感量的因素) 3．电感中能量与电流的关系： QL = 1/2 * I2 * L ⑼ QL -------- 电感中储存的能量(焦耳) I -------- 电感中的电流(安培) L ------- 电感的电感量(亨)

电解铝用大型整流变压器额定参数计算示例

有载调压整流变压器额定参数计算示例项目示例：包头铝业ZHSFPTB-113200/220自耦有载调压整流变包头铝业股份有限责任公司三期电解铝清洁生产、扩大合金产能、节能技改项目，工程建设厂址为包头铝业股份有限责任公司电解三公司。该工程利用原电解三公司空闲场地及现有的共用辅助设施，采用一次规划、分步实施的方案，先行建设4 万吨电解铝，两年内，逐步改造为 13.8 万吨，项目投资 81420 万元。企业自筹资金。电解铝生产工艺选用240KA中间加料预焙阳极电解槽技术。新建两栋电解厂房内安装 218台240KA中间下料预焙阳极电解槽，并采用电解烟气密闭机器集气氧化铝吸附干法净化技术。此项目供电系统按年产140Kt电解铝用电负荷考虑，全厂最大负荷为 203430KW。确定220KV系统主接线采用双母线系统，两回路220KV电源进线，整流所选择四组调压-整流变压器及整流器。辅助电力变压器二台。技术要求： 1.网侧电压U1=220kV（+7.5%,-5%）；当电网电压为220kV-5%时，保证机组直流额定输出电压仍保持1050VDC，电网电压220kV+7.5%时不过激磁，且能长期运行。 3. 单机最高直流空载电压Udi0=1200 V；单机直流额定电压 UdN=1050V； 4. 单机直流额定电流 IdN=2×45kA； 5.整流变最大分接总额定阻抗：14~16%； 6.单机脉波数：P=12；总脉波为：12X4=48；主变采用两个独立铁芯。主变一次侧设移相线圈，移相角：±3.75°、±11.25°共4台； 7.调变补偿绕组电压9.5kV，容量20000kVA； 8.有载粗细调压：粗调5级，细调16级，调压级数共79级；调压范围：5%~105%； 9.额定总损耗：不大于950kW； 10.冷却方式：OFAF；饱和电抗器调压深度70V； 11.调变的联结组别为YN a0 d11，主变的联结组别为ZN y0-y6/d11-d5； 12. 调变、主变（含饱和电抗器）采用分箱合体结构；调变与主变之间采用油-油套管联结； 13. 绕组的绝缘水平：网侧LI950AC395；阀侧AC6；中性点LI325AC140；额定参数计算：一、单机最高直流空载电压Udi0、阀侧交流线电压U2；【验证性计算，在很多项目中只给出Udn，Udi0需自行计算；】这个数值包括五个部分。即 1)额定直流电压U dN； 2)各种电抗压降； 3)各种损耗对应的电阻压降； 4)电网电压波动百分数；

整流变压器

35kV整流变压器一、物资需求一览表二、工作环境 1.基本情况神华宁煤集团炭基公司1万吨/年绿质碳化硅项目，需购置1台35kV整流变压器。 2.工作条件海拔高度：+1050m～1150m 最高温度：+38℃ 最低温度：-28.4℃ 年平均气温（6.7-8.8°C）年平均相对湿度（58%）环境污染等级：Ⅲ级地震基本烈度：按Ⅷ度考虑年平均风速（1.6m/s）全年雷暴日数 24d/a 三、技术参数及要求 1.技术性能参数： 1. 额定容量： 12500 kVA 2. 运行容量： 15500 kVA 3. 网侧电压： 35kV 4. 网侧电流： 206.2A 5. 阀侧电压： 193.0V～570.4V 6. 阀侧电流： 37400A～12650A 7. 联结组别： Y，d11d5 8. 绝缘水平： LI200 AC85 / AC5 9. 油箱结构：免吊芯桶形或半钟罩式油箱

10. 出线方式：网侧：油箱顶部40kV级防污型套管引出（共3个）阀侧：油箱侧上部一排12块环氧树脂压铸式出线铜排，同相逆并联排列 11. 调压方式： 59档连续“变磁通”恒功率有载调压 12. 冷却方式： OFAF(强油风冷循环) 13. 过载能力：过载25%长期运行 14. 阻抗电压： 6.5%（Ud0max）～38%（ Ud0min ） 15. 空载电流： 0.85%（Ud0max） 16. 平均空载损耗：≤8.8kw 17. 平均负载损耗：≤106kW（Ud0min） 18. 变压器器身重：≈28.9t 19. 变压器油重：≈15.5t 20. 变压器总重量：≈63t 21. 本体外形尺寸：长×宽×高≈5400×2600×5200 mm 22. 顶层油温升：≤ 38 K 23. 变压器噪音：≤ 70 db 24. 保护及报警：轻重瓦斯、超过载、超高油温等 2. 技术要求 2.1变压器线圈 2.1.1 变压器全部绕组采用优质无氧纸包电磁线绕制，导线绝缘良好无破损，绕制紧密，同一段的相邻导线间无明显的空隙，导线换位处加包绝缘，折弯处垫平，使导线平滑过渡，不对导线绝缘产生剪切力，位于绕组端部的几个线段进行横向的绑扎，以提高绕组的强度； 2.1.2 变压器绕组上的垫块采用高密度纸板制成，并进行倒角处理； 2.1.3 绕组采用恒压干燥工艺，所有绕组的电抗高度一致，安匝分布均匀，器身组装时采用油压千斤顶压紧绕组，当采用压钉结构时每一相压钉的数量不少于8个（相间放置肩压板）； 2.1.4 绕组的压板采用整圆的高密度电工层压木压板，上下压板最小厚度不小于50mm，并在下部支撑绕组的位置和上部压钉（压紧装置）的位置上增加辅助压板，并尽可能使绕组下部的支撑面以及上部的压紧面积足够大，应使A、C相绕组的外侧以及上铁轭下部的绕组也得到有效的压紧；

变压器计算公式

变压器计算公式已知容量，求其各电压等级侧额定电流口诀a ：容量除以电压值，其商乘六除以十。说明：适用于任何电压等级。在日常工作中，有些只涉及一两种电压等级的变压器额定电流的计算。将以上口诀简化，则可推导出计算各电压等级侧额定电流的口诀：容量系数相乘求。已知变压器容量，速算其一、二次保护熔断体（俗称保险丝）的电流值。口诀b ：配变高压熔断体，容量电压相比求。配变低压熔断体，容量乘9除以5。说明：正确选用熔断体对变压器的安全运行关系极大。当仅用熔断器作变压器高、低压侧保护时，熔体的正确选用更为重要。这是电工经常碰到和要解决的问题。已知三相电动机容量，求其额定电流口诀（c）：容量除以千伏数，商乘系数点七六。说明：（1）口诀适用于任何电压等级的三相电动机额定电流计算。由公式及口诀均可说明容量相同的电压等级不同的电动机的额定电流是不相同的，即电压千伏数不一样，去除以相同的容量，所得“商数”显然不相同，不相同的商数去乘相同的系数，所得的电流值也不相同。若把以上口诀叫做通用口诀，则可推导出计算220、380、660、电压等级电动机的额定电流专用计算口诀，用专用计算口诀计算某台三相电动机额定电流时，容量千瓦与电流安培关系直接倍数化，省去了容量除以千伏数，商数再乘系数。三相二百二电机，千瓦三点五安培。常用三百八电机，一个千瓦两安培。低压六百六电机，千瓦一点二安培。

高压三千伏电机，四个千瓦一安培。高压六千伏电机，八个千瓦一安培。（2）口诀c 使用时，容量单位为kW，电压单位为kV，电流单位为A，此点一定要注意。（3）口诀c 中系数是考虑电动机功率因数和效率等计算而得的综合值。功率因数为，效率不，此两个数值比较适用于几十千瓦以上的电动机，对常用的10kW以下电动机则显得大些。这就得使用口诀c计算出的电动机额定电流与电动机铭牌上标注的数值有误差，此误差对10kW以下电动机按额定电流先开关、接触器、导线等影响很小。（4）运用口诀计算技巧。用口诀计算常用380V电动机额定电流时，先用电动机配接电压数去除、商数2去乘容量（kW）数。若遇容量较大的6kV电动机，容量kW 数又恰是6kV数的倍数，则容量除以千伏数，商数乘以系数。（5）误差。由口诀c 中系数是取电动机功率因数为、效率为而算得，这样计算不同功率因数、效率的电动机额定电流就存在误差。由口诀c 推导出的5个专用口诀，容量（kW）与电流（A）的倍数，则是各电压等级（kV）数除去系数的商。专用口诀简便易心算，但应注意其误差会增大。一般千瓦数较大的，算得的电流比铭牌上的略大些；而千瓦数较小的，算得的电流则比铭牌上的略小些。对此，在计算电流时，当电流达十多安或几十安时，则不必算到小数点以后。可以四舍而五不入，只取整数，这样既简单又不影响实用。对于较小的电流也只要算到一位小数即可。 *测知电流求容量测知无铭牌电动机的空载电流，估算其额定容量口诀：无牌电机的容量，测得空载电流值，乘十除以八求算，近靠等级千瓦数。说明：口诀是对无铭牌的三相异步电动机，不知其容量千瓦数是多少，可按通过测量电动机空载电流值，估算电动机容量千瓦数的方法。测知电力变压器二次侧电流，求算其所载负荷容量口诀：已知配变二次压，测得电流求千瓦。电压等级四百伏，一安零点六千瓦。

整流变压器的参数计算

整流变压器的参数计算晶闸管变流设备一般都是通过变压器与电网连接的,因此其工作频率为工频初级电压即为交流电网电压.经过变压器的耦合,晶闸管主电路可以得到一个合适的输入电压,是晶闸管在较大的功率因数下运行.变流主电路和电网之间用变压器隔离,还可以抑制由变流器进入电网的谐波成分,减小电网污染.在变流电路所需的电压与电网电压相差不多时,有时会采用自耦变压器;当变流电路所需的电压与电网电压一致时,也可以不经变压器而直接与电网连接,不过要在输入端串联"进线电抗器"以减少对电网的污染. 变压器的参数计算之前,应该确定负载要求的直流电压和电流,确定变流设备的主电路接线形式和电网电压.先选择其次级电压有效值U2,U2数值的选择不可过高和过低,如果 U2过高会使得设备运行中为保证输出直流电压符合要求而导致控制角过大,使功率因数变小;如果U2过低又会在运行中出现当α=αmin时仍然得不到负载要求的直流电压的现象.通常次级电压,初级和次级电流根据设备的容量,主接线结构和工作方式来定.由于有些主接线形式次级电流中含有直流成分,有的又不存在,所以变压器容量(视在功率)的计算要根据具体情况来定. 5.5.1 变压器次级相电压U2的计算整流器主电路有多种接线形式,在理想情况下,输出直流电压Ud与变压器次级相电压U2有以下关系 BUVdKUKU2= (5.39) 其中KUV为与主电路接线形式有关的常数;KB为以控制角为变量的函数,设整流器在控制角α=0和控制角不为0时的输出电压平均值分别为Ud0和Udα,则KUV= Ud0/ U2,KB=Ud α/Ud0. 在实际运行中,整流器输出的平均电压还受其它因素的影响,主要为: (1)电网电压的波动.一般的电力系统,电网电压的波动允许范围在+5%~-10%,令 ε为电压波动系数,则ε在0.9~1.05之间变化,这是选择U2的依据之一.考虑电网电压最低的情况,设计中通常取ε=0.9~0.95. (2)整流元件(晶闸管)的正向压降.在前面对整流电路的分析中,没有考虑整流元件的正向压降对输出电压的影响,实际上整流元件要降掉一部分输出电压,设其为UT.由于整流元件与负载是串联的,所以导通回路中串联元件越多,降掉的电压也就越多.令

电力电子实验报告

南昌大学实验报告学生姓名：学号：专业班级：实验类型：■验证□综合□设计□创新实验日期：实验成绩：一、实验项目名称：锯齿波同步移相触发电路实验

接于“7”端。注：如您选购的产品为MCL—Ⅲ、Ⅴ，无三相调压器，直接合上主电源。以下均同同时观察“1”、“2”孔的波形，了解锯齿波宽度和“1”点波形的关系。观察“3”~“5”孔波形及输出电压U G1K1的波形，调整电位器RP1，使“3”的锯齿波刚出现平顶，记下各波形的幅值与宽度，比较“3”孔电压U3与U5的对应关系。 3．调节脉冲移相范围将MCL—18的“G”输出电压调至0V，即将控制电压Uct调至零，用示波器观察U2电压（即“2”孔）及U5的波形，调节偏移电压Ub（即调RP），使α=180O，其波形如图4-4所示。调节MCL—18的给定电位器RP1，增加Uct，观察脉冲的移动情况，要求Uct=0时，α=180O，Uct=Umax时，α=30O，以满足移相范围α=30O~180O的要求。 4．调节Uct，使α=60O，观察并记录U1~U5及输出脉冲电压U G1K1，U G2K2的波形，并标出其幅值与宽度。用导线连接“K1”和“K3”端，用双踪示波器观察U G1K1和U G3K3的波形，调节电位器RP3，使U G1K1和U G3K3间隔1800。七、实验报告 1、观察波形 ⑴、“1”、“2”孔波形

⑵、“3孔波形” ⑶、“4”孔波形

⑸、U G1K1波形

2、调节脉冲移相范围 ⑴U2、U5波形

⑵、U G1K1、U G2K2波形 ⑶、U G1K1、U G3K3波形

整流变压器原理

整流变压器工作原理及特点介绍整流变压器的原理整流变压器和普通变压器的原理相同。变压器是根据电磁感应原理制成的一种变换交流电压的设备。变压器一般有初线和次级两个互相独立绕组，这两个绕组共用一个铁芯.变压器初级绕组接通交流电源，在绕组内流过交变电流产生磁势，于是在闭合铁芯中就有交变磁通。初、次级绕组切割磁力线，在次级就能感应出相同频率的交流电。变压器的初，次级绕组的匝数比等于电压比。如一个变压器的初级绕组是440匝，次级是220匝。初级输入电压为220V，在变压器的次就能得到110V的输出电压。有的变压器可以有多个次级绕组和抽头，这样就可以获得多个输出电压了。整流变压器的特点与整流器组成整流设备以便从交流电源取得直流电能的变压器。整流设备是现代工业企业最常用的直流电源，广泛用于直流输电、电力牵引、轧钢、电镀、电解等领域。整流变压器的原边接交流电力系统，称网侧；副边接整流器，称阀侧。整流变压器的结构原理和普通变压器相同，但因其负载整流器与一般负载不同而有以下特点： (1)整流器各臂在一个周期内轮流导通，导通时间只占一个周期一部分，所以，流经整流臂的电流波形不是正弦波，而是接近于断续的矩形波；原、副绕组中的电流波形也均为非正弦波。图中所示为三相桥式Y/Y接法时的电流波形。用晶闸管整流时，滞后角越大，电流起伏的陡度也越大，电流中谐波成分也越多，这将使涡流损耗增大。由于副绕组的导电时间只占一个周期的一部分，故整流变压器利用率降低。与普通变压器相比，在相同条件下，整流变压器的体积和重量都较大。 1

(2)普通变压器原、副边功率相等(忽略损耗)，变压器的容量就是原绕组(或副绕组)的容量。但对于整流变压器，其原、副绕组的功率有可能相等，也可能不等(当原、副边电流波形不同时，例如半波整流)，故整流变压器的容量是原、副边视在功率的平均值，称为等值容量，即式中S1为原边视在功率，S2为副边视在功率。 (3)与普通变压器相比，整流变压器的耐受短路电动力的能力必须严格符合要求。因此，如何使产品具有短路动稳定性，是设计、制造中的重要课题。电化学工业----这是应用整流变最多的行业，电解有色金属化合物以制取铝、镁、铜及其它金属；电解食盐以制取氯碱；电解水以制取氢和氧。牵引用直流电源----用于矿山或城市电力机车的直流电网。由于阀侧接架空线，短路故障较多，直流负载变化辐度大，电机车经常起动，造成不同程度的短时过载。为此这类变压器的温升限值和电流密度均取得较低。阻抗比相应的电力变压器大30%左右。传动用直流电源----主要用来为电力传动中的直流电机供电，如轧钢机的电枢和励磁。直流输电用----这类整流变压器的电压一般在110kV以上，容量在数万千伏安。需特别注意对地绝缘的交、直流叠加问题。此外还有电镀用或电加工用直流电源，励磁用直流电源，充电用及静电除尘用直流电源等。整流变压器的使用原因应用整流变最多的化学行业中，大功率整流装置也是二次电压低，电流很大，因此很大，因此它们在很多方面与电炉变是类似的，即前所述的结构特征点，整流变压器也同样具备。整流变压器最大的特点是二次电流不是正弦交流了，由于后续整流元件的单向导通特征，各 2
