耳鼻喉科等离子手术系统参数
低温等离子体手术系统技术规格参数表
两种工作模式，一种ABLATION（打孔、切割、止血、消融等功能）模式，一种PLACOAG（止血、凝固）模式
★
8
一个治疗刀头能同时实现消融、凝固、止血、切割功能。
9
具备多极吸引切割功能及配置，适合开展扁桃体、腺样体、乳头状瘤、息肉、CAUP、UPPP等手术的治疗。
10
能安全有效治疗隐蔽及深部病变组织的功能及配置，如治疗喉深部及舌根等部位。
5、扁桃体刀头≤4.0mm,切割、吸引、止血、灌注、消融（UPPP、CAUP、扁桃体、腺样体）
6、腺样体刀头直径≤3.0mm，切割、吸引、止血、灌注、消融（UPPP、CAUP、扁桃体、腺样体）
7、喉癌刀头≤3.0mm，切割、吸引、止血、灌注、消融（UPPP、CAUP、扁桃体、腺样体）
8、声带息肉刀头具备切割吸引功能直径≤1.5mm，刀头设计有折弯部位，内部有弹簧抗压装置，能保持吸引通畅。打碎组织过程中不会堵塞。切割、吸引、止血、灌注、消融（UPPP、CAUP、扁桃体、腺样体）
低温等离子体手术系统技术规格参数表
采购单位：
固始县人民医院
器械名称：
低温等离子体手术系统
数量：1
主要技术参数要求
序号
内容
备注
1
临床用途：耳鼻喉各种息肉、增生、肥大、出血、炎症、糜烂等的治疗。如：通过鼻甲减容，咽腭部打孔，舌根打孔，扁桃体、悬雍垂的打孔或者切割来治疗阻塞性睡眠呼吸暂停综合症（鼾症），以及鼻出血、鼻息肉、过敏性鼻炎、声带小结等方面的治疗。
★
16
能通过脚踏开关启动、切换ABLATION和PLACOAG模式。
17
低温控制：工作温度40-70℃，创面无碳化，对周边组织损伤≤0.5mm。
18
耳鼻喉科手术动力系统技术参数
耳鼻喉科手术动力系统技术参数一、主机部分：1）电源：输入100-240VAC, 47-63HZ重量不高于10 KG2）※可分别连接鼻咽喉吸切器、高扭矩耳钻，和显微耳钻。
3）※触摸式的罗盘型菜单键控制转速、转向（顺、逆时针旋转）；液晶屏面板显示转速、转向、注水量等数据；也可查询不同类型手术的数据参数。
4）有手控装置，可手控刀头和钻的开始和停止5）能自动识别手柄的种类6）故障自检系统，并通过故障代码显示故障原因。
7）手术模式选择，使用者可自定控制程序，8）同时可控制注水泵及鼻内窥镜冲洗器9）脚踏开关：无级变速；可任意控制手柄转速,可精确控制在60RPM ,用于精细的手术；10）※注水泵：内置式，十几挡水量控制可调，由主机脚踏开关控制同步冲水，防止手术区过热。
11）※有水冷式冷却泵：冷却耳科手柄，防止手柄因高速运转而发热。
二、鼻咽喉吸切手柄和耳科动力手柄：1）※转速：往复最大转速不低于5000RPM,连接鼻科钻头时单向最大转速=12000RPM ;最低转速可到60PRM ;可用脚踏开关随意控制转速。
2）质量轻不重于240克，减轻术者的负担，符合人体工程学的设计，便于灵活操作又不妨碍视线。
3）直排式专利设计：从刀头到吸引排出口为直排式吸引，切割、排出为一直线，克服术中堵塞难题；4）握笔式设计，可自由改变方向和方位5）※能与种类繁多的刀头及钻头（100余种）匹配，可以完成鼻部、鼻眼相关手术，咽部、喉部及颅底的各种手术。
6）手柄同电缆可用咼温咼压及熏蒸的方式消毒7）※手柄上的转盘可以控制刀头仅刀口 360度旋转8）※手柄两侧有为固定注水管而设计的凹槽9）※手柄亥页部有刀头旋转锁定装置三耳科手柄1）水冷式设计：可以在最高转速下有效降低手柄温度2）钛金属机身，手柄重量不高于150克尾部电缆呈45度可以自由旋转3）最高转速不小于80000RPM:扭矩=23. 55mNni・具有很高的转动同心性：最小的震动。
4）最低噪音设计：安静的手术环境。
低温等离子体手术系统技术规格参数表
刀头的功能要求：
1、淋巴滤泡刀头直径≤1.5mm，黏膜下打孔、切割、止血、消融
2、双极刀头直径≤1.0mm,黏膜下打孔、切割、止血、消融
3、三极鼻甲刀头直径≤1.2mm，黏膜下打孔、切割、止血、消融
4、吸引切割鼻窦刀头直径≤2.8mm，切割、吸引、止血、灌注、消融（UPPP、CAUP、扁桃体、腺样体）
11
治疗主机声音大小可调节，能区分ABLATION和PLACOAG的工作声音，避免踏错脚踏。
12
阻抗侦测和自动能量检测技术，具有热损毁深度监控系统。
13
治疗主机自动识别手柄、脚踏的连接状态，并在主机屏幕上有指示灯提示。
14
能在连接好脚踏和手柄后主机根据不同刀头自动设置默认功率大小。
*15
主机能自动侦测并提示刀头前端等离子强度状态，主机屏幕可显示刀头剩余寿命。
*2
输出功率：
等离子汽化切割：1-10档可调
等离子汽化凝血：1-10档可调
等离子汽化打孔：1-10档可调
等离子消融凝血：1-10档可调
★
*3
作计时0-99s循环计时，误差±2%
★
4
负载阻抗200Ω--600Ω，误差±20%
5
界面显示及指示：按键式操作界面，采用LED数码显示，面板密封防水设计
6
能实现双极或多极切割、低温消融、切割、止血、凝固。
★
16
能通过脚踏开关启动、切换ABLATION和PLACOAG模式。
17
低温控制：工作温度40-70℃，创面无碳化，对周边组织损伤≤0.5mm。
18
操作精确：消融作用在靶组织表面，离子作用仅为130微米。
19
保障安全：电场仅局限于刀头的双极之间；工作能量精确地控制在3-3.5eV，有效避免对神经的损伤。

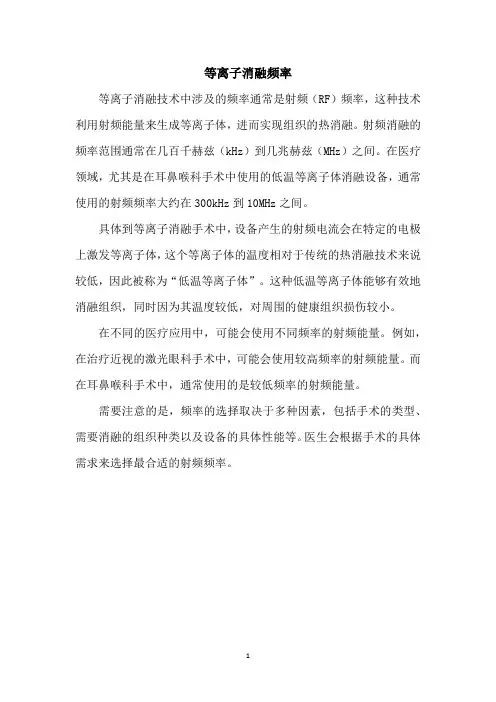

等离子消融频率
等离子消融频率
等离子消融技术中涉及的频率通常是射频（RF）频率，这种技术利用射频能量来生成等离子体，进而实现组织的热消融。
射频消融的频率范围通常在几百千赫兹（kHz）到几兆赫兹（MHz）之间。
在医疗领域，尤其是在耳鼻喉科手术中使用的低温等离子体消融设备，通常使用的射频频率大约在300kHz到10MHz之间。
具体到等离子消融手术中，设备产生的射频电流会在特定的电极上激发等离子体，这个等离子体的温度相对于传统的热消融技术来说较低，因此被称为“低温等离子体”。
这种低温等离子体能够有效地消融组织，同时因为其温度较低，对周围的健康组织损伤较小。
在不同的医疗应用中，可能会使用不同频率的射频能量。
例如，在治疗近视的激光眼科手术中，可能会使用较高频率的射频能量。
而在耳鼻喉科手术中，通常使用的是较低频率的射频能量。
需要注意的是，频率的选择取决于多种因素，包括手术的类型、需要消融的组织种类以及设备的具体性能等。
医生会根据手术的具体需求来选择最合适的射频频率。
1。
等离子体手术系统技术参数
等离子体手术系统技术参数一、用途：用于耳、鼻、喉等临床的微创手术：鼻甲肥大减容术、鼾症（悬雍垂腭咽、软腭成型术）、舌根部减容术、扁桃体减容、切除术、腺样体切除术、头颈部肿瘤切除术、声带消融术、CAUP、鼻中隔粘连术等；及治疗。
二、配置要求2.1、等离子体手术系统主机1台2.2、脚控踏板1台2.3、生理盐水控制器1套2.4、生理盐水控制器连接线1根2.5、电源线线缆1根2.6、提供用户操作手册三、技术要求*3.1、。
原装进口，提供SFDA的进字号医疗器械产品注册证，列出品牌及详细型号。
*3.2、工作频率：10OK赫兹；3.3、工作介质：等离子体，把组织分解成二氧化碳，水及其他气体；决无炭化；3.4、工作原理：手术等离子的工作原理，以特定频率电能激发介质产生等离子体，等离子体中的高速带电粒子与人体组织发生化学作用，从而完成ENT手术所需功能3.5、功能要求：打孔、消融、切割、止血、吸引等功能3.6、低温微创：工作温度40-70C,3.7、切割温度：＜54℃；3.8、止血温度：＜70℃3.9、组织热穿透深度：＜1mm；330、具有刀头自动识别功能；*3.11、双显示屏具有独立的消融功率显示屏和独立的止血功率显示屏。
3.12、单消融通道完成时间：≤15S;刀头前有刻度指示深度；3.13、融切刀头：多点双电极设计；具有切割，消融，止血，吸引一体化功能；3.14、吸引和灌洗功能：连接刀头可完成吸引和灌洗功能*3.15、有浙江省物价收费标准和医保收费标准。
浙江省内使用客户：三级医院10家以上，便于学习交流和售后服务。
并提供用户清单。
四、商务要求：1、投标方参与报价即视作响应采购方所有参数和条款。
2、中标方必须提供生产厂家代理授权证明。
3、供货期限：设备于签订合同后30个工作日内到货。
4、售后服务：保修期工2年。
5、培训要求：提供免费培训，中标人承担所有费用6、设备安装：中标人按照制造商的要求免费安装和调试。
7、验收方式：设备安装完毕后，由买卖双方共同对设备进行验收。
耳鼻喉手术动力系统技术参数
耳鼻喉手术动力系统技术参数1、主机1.1 微电脑控制平台，恒速驱动控制系统，负载降速≤5%；1.2 人机工程设计，友好人机界面，彩色LCD液晶实时显示1.3 故障自诊断和保护技术；1.4 高速微动力输出，配合脚踏开关作无级变速控制；1.5 主机面板和脚踏开关均可进行功能、转向的切换；1.6 手柄连接自动激活，刨削（吸切）刀具自动识别；1.7 可设定各种规格刀具的最佳推荐默认运行参数，省去开机繁琐的设置操作和避免误操作；1.8 产品通过CE安全认证，企业通过CMD医疗器械质量管理体系认证。
1.9可加挂冷却泵2、刨手柄★2.1 外形尺寸：最大外径Φ20mm，电缆线长度：3m，单向转6000-13000r/min，往复转500-6000r/min。
持续输出扭矩：3.6N·cm ，理论最大输出扭矩：6.6N·cm；安全可靠，满足BF型设备需求；2.2 振动小，噪音低，发热量小，手柄工作最高温度＜40℃，握持手柄符合人体力学设计；★2.3 内直排引技术和冷却注水管路设计，直排式设计手柄，吸引、切割、排出为一直线，不易堵塞；2.4 接插方便，柔韧性好；2.5 冷却喷水：单根外喷水冷却冲洗管路；2.6 具有自动识别刨刀的功能。
3、刨刀具（刀头）3.1 优质不锈钢制作，严格热处理工艺，刃口锋利耐用；接插方便，密封防漏；3.2 标配：双面齿直刨刀：Φ4.0mm、长110mm， 2支；双面齿弯刨刀：Φ4.0mm、长110mm、12°成角，1支；双面齿弯刨刀：Φ4.0mm、长110mm、40°成角，2支；球形切削刃直鼻钻头：Φ4.0mm，长度115mm， 1支；4、耳科磨钻手柄★4.1 外形尺寸：外径：Ф15mm，角度21°, 重量0.1kg；最高转速：80000r/min。
4.2 径向跳动小于0.01mm，持续输出扭矩：0.5N·cm，理论最大输出扭矩：2.3N·cm；4.3 冷却喷水：单根外喷水冷却冲洗管路，冲洗管长度：27mm；4.4 ISO-E类型标准接口，接插方便快捷，可高温高压消毒；4.5 磨钻手柄与微电机连接具有锁定功能，防止任意旋转，噪音低，切削平稳，适合精细手术操作；4.6 急停时间＜0.2s；5、磨头★5.1 采用优质材料制造，具有良好的生物相容性，锋利耐用, 圆柱度0.01mm，直线度0.005mm，径向跳动＜0.01mm，可高温高压水蒸汽消毒；5.2 规格齐全，广泛应用于骨组织的高速磨削、钻孔；5.3 标配：钨钢球形磨钻头：Ф1.0mm、Ф2.0mm、Ф3.0mm，杆径Φ2.38mm；6、微电机6.1 ISO-E类标准接口，接插方便快捷，可高温高压消毒；6.2 体积小，最大外径21mm，重量轻，仅110g；6.3 高速电机马达，输出动力强劲稳定，峰值输出功率达100W；★6.4 自动风冷技术，温升小，噪音低，工作最高温度＜40℃；磨输出速度为0-40000r/min，脚踏控制无级调速；7、脚踏开关7.1 线缆长3.5m，无级调速，可进行功能切换及注水控制；7.2 IPX8防水等级，防滑、防侧翻；7.3 底座高度48mm，减轻脚疲劳；7.4 坚固结构设计，承载重量1350N（138kg)，舒适耐用；7.5脚踏控制无级调速；往复转频率最高4Hz；8、商务要求：8.1质保期≥一年。
耳鼻喉科主要设备清单技术参数
耳鼻喉科主要设备清单技术参数耳鼻喉科主要设备清单技术参数第一部分听力计系统技术参数一、技术参数：1、频率范围气导（不配备高频耳机的情况下） 125Hz 至 12000Hz高频 8000 Hz至20000Hz骨导 250Hz 至 8000Hz双耳机 125Hz 至 8000Hz单耳机 250Hz 至 6000Hz2、精度±1%3、总谐波失真≤2% ( 耳机和双耳耳塞机) ≤5%(骨导震动器)4、强度范围气导 -10 dB HL 至 120 dB HL骨导置于乳突 -10 dB HL 至 80 dB HL置于前额 -20 dB HL 至 70 dB HL双耳耳塞机 -10 dB HL 至 110 dB HL单耳耳塞机 -10 dB HL 至 110 dB HL5、掩蔽强度范围( 以有效掩蔽校验)窄带噪声 : 最高dB HL 为测试声以下15 dB(言语掩蔽强度同信号) 白噪声 : 最高dB HL 为测试声以下30 dB (言语掩蔽强度同信号) 6、言语测试：信道1和信道2传声器：用于真人发音言语测试外部接口1和2：接收外部的录音言语材料7、特种测试能力ALT :测试声交替通过信道1和信道2信道1 : 400毫秒开 400毫秒关信道2 : 400毫秒开 400毫秒关SISI : 在选定信道的测试声上每5秒添加200毫秒的强度增量.强度增量值可以是1、2 或5 dB8、交谈和监听交谈 TF ：允许测试者以前面板控制器所确定的强度通过测试传声器向选定的传感器说话。
交谈 TB ：可使测试者听到测试室中被测者的评述意见。
监听：测试者可利用监听耳机或监听扬声器监听信道1、信道2和/或“交谈TB”信号。
二、配置要求：1、测试用耳机（TDH-50P） 1个2、骨导振动器（B71） 1个3、被测试者响使用手拨开关 1个4、测试传声器/监听耳机及螺旋软线 1套5、交谈TB传声器 1个6、备用软线 6英尺，灰色（每套4条） 1套7、电源线 1条8、声场系统 1套第二部分中耳分析仪主要技术参数一、参数要求：1、鼓室压1）探管声:226 Hz,±3%2）声压级: 85.5dBSPL± 2.0dB(在2.0cm3耦合腔中测量)3）谐波失真: < 5%4）声导纳(声顺)范围: 0—3.0cm35）声顺精度: ±5% 或0.1cm3,二者取大值6）气压系统7）压力范围:+200—-400daPa8）压力精度:±10daPa或±15%,二者取大值9）扫描速率:600daPa/秒,在接近鼓室压图峰值时降至200daPa/秒以更好地定义峰值声顺。
耳鼻喉科等离子手术系统技术要求
耳鼻喉科等离子手术系统技术要求一、临床用途要求：耳鼻喉各种息肉、增生、肥大、出血、炎症、糜烂等的治疗。
如：通过鼻甲减容，咽腭部打孔，舌根打孔，扁桃体、悬雍垂的打孔或者切割来治疗阻塞性睡眠呼吸暂停综合症(鼾症)，以及鼻出血、鼻息肉、过敏性鼻炎、声带小结等方面的治疗。
二、性能指标：1、电源：AC220V,50HZ★2、工作频率：IOOKHz(要求最大浮动范围控制在IOKHZ内)3、输出功率：等离子汽化切割：ITO档可调等离子汽化凝血：ITO档可调等离子汽化打孔：ITO档可调等离子消融凝血：ITO档可调★4、阻抗显示阻抗显示为0-999,阻抗侦测和自动能量检测技术。
具有热损毁深度监控系统，对治疗深度进行实时检测反馈、达到预期(设置)的消融深度和治疗范围自动提示操作者。
5、工作计时：0-99S循环计时6、整机功耗W700W7、输出功率呈350W8、界面显示及指示：按键式操作界面，采用LED数码显示，面板密封防水设计。
9、阻抗(IMPEDANCE),功率(POWER)、时间(TIME)显示。
10、切割消融(ABLATION)、止血凝固(PLACOAG)工作模式指示。
H、刀头(ELECTRODE)、脚踏(FOOTSWn'CH)、刀头寿命和等离子浓度(PLADENSITY)连接、识别指示。
12、能实现双极或多极切割、低温消融、切割、止血、凝固，微创安全可靠。
★13、具有两种工作模式，一种ABLATION(打孔、切割、止血、消融等功能)模式，一种PLACoAG(止血、凝固)模式。
14、多刀头可选：根据不同的部位，不同的病症配备不同长短、粗细、弧度、能量级的治疗刀头。
★15、一个治疗刀头能同时实现消融、凝固、止血、切割功能，在一个手柄、同一个输出接口输出，避免了手术操作过程中频繁更换治疗刀头的麻烦。
16、具备多极吸引切割功能及配置，适合开展扁桃体、腺样体、乳头状瘤、息肉、CAUP.UPPP 等。
17、配备能安全有效治疗隐蔽及深部病变组织的功能，如治疗喉深部及舌根等部位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
耳鼻喉科等离子手术系统
一、设备概述：★购买刀头，提供主机
1.品牌：Arthro Care ，型号：Coblator Ⅱ
2.品牌：西安高通，型号：SM-D380C
3.品牌：成都利普，型号：LP-GZ100
设备用途：主要用于鼻甲、扁桃体、腺样体、舌根部分切除和打孔减容、微创治疗阻塞性睡眠呼吸暂停及低通气综合征；用于耳鼻咽喉肿瘤切除。
二、技术参数要求：
1、工作原理：等离子技术是通过100KHz左右的电场在双极刀头的前端形成特殊的低温等离子体薄层，在40～70℃内完成切割、消融和止血；
2、工作温度：40～70℃；
3、工作介质：生理盐水；
★4、刀头：
(1)具有实时消融功能；
(2)具有实时切割和止血功能；
(3)适合开展鼻甲、扁桃体、腺样体、舌根部分切除和打孔减容、微创治疗阻塞性睡眠呼吸暂停及低通气综合征及耳鼻咽喉肿瘤切除等。
5、生理盐水控制器
三、配置要求：。
