薄壁零件加工方法研究
薄壁零件的机械加工工艺分析
薄壁零件的机械加工工艺分析1. 引言1.1 背景介绍薄壁零件是指壁厚较薄，形状复杂的零件，通常用于汽车、航空航天、电子等领域。
随着现代工业的发展，对薄壁零件的需求越来越大，但是薄壁零件的加工过程中容易产生变形、残余应力等问题，给加工工艺提出了更高的要求。
薄壁零件的加工难度主要体现在以下几个方面：一是薄壁零件在加工过程中容易变形，特别是在切削加工过程中会出现振动、共振等问题；二是薄壁零件在加工过程中很容易产生残余应力，影响零件的精度和稳定性；三是薄壁零件通常要求加工精度高，加工表面要求光洁度要求高。
对薄壁零件的机械加工工艺进行深入研究和分析，对提高零件加工质量和效率具有重要意义。
本文将通过对薄壁零件的加工特点、机械加工方法、加工工艺优化、加工设备选择和注意事项等方面进行分析，希望能为薄壁零件的加工提供一些参考和帮助。
1.2 研究目的薄壁零件的机械加工工艺分析本文旨在探讨薄壁零件的机械加工工艺，通过对薄壁零件加工特点、机械加工方法、加工工艺优化、加工设备选择以及加工注意事项等方面进行深入分析，以期为相关行业提供一定的参考和指导。
薄壁零件因其结构特殊、加工难度大、容易变形等特点，在实际生产中存在一定的挑战。
通过对薄壁零件的机械加工工艺进行研究分析，可以帮助企业更加有效地解决加工过程中所面临的问题，提高生产效率、降低生产成本，提升产品质量和市场竞争力。
研究目的的关键在于深入了解薄壁零件的加工特点和加工工艺，找出存在的问题并提出解决方案，为制造工程技术人员提供可行的指导意见和建议。
通过本文的研究，希望能够为薄壁零件的机械加工工艺提供更加系统和全面的分析，为相关领域的技术人员提供参考和借鉴，推动薄壁零件的机械加工技术不断创新和提升。
1.3 研究意义薄壁零件在机械加工领域中起着重要的作用，其加工工艺的优化对于提高产品质量、降低生产成本具有重要意义。
由于薄壁零件的特殊性，其加工过程中容易出现变形、裂纹等问题，因此需要对其加工进行深入研究和优化。
薄壁零件的机械加工工艺分析
薄壁零件的机械加工工艺分析1. 引言1.1 简介薄壁零件在机械加工领域中起着重要的作用，其加工难度和技术要求较高。
对薄壁零件的机械加工工艺进行深入分析和研究具有重要意义。
本文旨在探讨薄壁零件加工的相关问题，通过对薄壁零件的定义、加工难点以及机械加工工艺的分析，来探讨如何选择合适的加工方案，并对加工工艺进行优化，提高加工效率和产品质量。
在工艺优化的过程中，需要考虑到薄壁零件的特点和加工需求，不断完善工艺流程，优化加工参数，提高加工质量和生产效率。
本文还将讨论工艺优化的重要性以及未来研究方向，以期为薄壁零件的机械加工工艺提供一定的参考和借鉴。
1.2 研究背景薄壁零件在现代工业生产中得到了广泛应用，其轻量化、高强度和高性能的特点使其在航空航天、汽车制造、电子设备等领域发挥着重要作用。
由于薄壁零件的特殊性，其加工难度较大，容易出现变形、裂纹等质量问题，给生产制造带来了挑战。
通过深入分析薄壁零件的机械加工工艺，探讨加工中存在的难点和问题，并提出相应的加工方案和工艺优化措施，对于提高薄壁零件加工质量和效率具有重要意义。
薄壁零件加工的难点主要包括材料轻薄、刚度低、易变形等特点，导致加工过程中容易出现振动、共振、切削变形等问题。
针对这些问题，现有研究主要集中在加工参数优化、刀具选择、切削力控制等方面进行探讨，但仍存在一定的局限性。
有必要对薄壁零件的机械加工工艺进行进一步深入的研究和分析，以期提出更有效的解决方案，实现薄壁零件加工质量的提升和成本的降低。
2. 正文2.1 薄壁零件的定义薄壁零件是指在加工过程中其壁厚相对较薄的零件。
薄壁零件通常用于各种工业领域，包括航空航天、汽车制造、电子设备等。
由于其壁厚较薄，薄壁零件在机械加工过程中常常面临一些特殊的挑战和难点。
薄壁零件的定义可以从几个方面来说明。
薄壁零件的壁厚通常小于其最小尺寸的10%，这就要求在加工过程中需要特别注意避免壁厚过薄导致变形或破裂的问题。
薄壁零件的结构通常比较复杂，需要高精度的加工，以保证零件的质量和性能。
薄壁零件加工工艺方法分析
薄壁零件加工工艺方法分析什么是薄壁零件？薄壁零件是指壁厚相对较薄，外形也相对复杂，常见于汽车、电子、机械等领域的零件，如汽车车门、电子设备外壳等。
薄壁零件加工的难点薄壁零件加工的难点主要在于以下两个方面：1.零件壁厚薄：由于零件壁厚相对较薄，所以容易产生振动和翘曲等变形现象，而且易热变形，导致加工难度增加。
2.外形复杂：薄壁零件外形通常比较复杂，加工难度也大。
薄壁零件加工的常用方法单点加工法单点加工法是指通过刀具对薄壁零件进行加工的方法。
该方法适用于对平面零件和简单形状的薄壁零件进行加工。
常见的单点加工法包括：1.铣削：用铣刀对薄壁零件进行加工，可实现高速、高效、高精度的加工。
2.钻孔：用钻头对薄壁零件进行加工，也可加工一定程度的凸凹面。
3.车削：用刀具对薄壁零件进行加工，通常适用于对旋转体进行加工。
轧制加工法轧制加工法是指通过轧制的方式对薄壁零件进行加工。
该方法适用于对较大尺寸的薄壁零件进行加工，如汽车车身等。
常见的轧制加工法包括：1.深冲模：利用模具对薄壁零件进行加工，可加工多曲面、异形和复杂形状的零件。
2.拉伸模：利用模具对薄壁零件进行加工，适合加工尺寸大、平面面积较小的零件。
其他加工法除了上述两种方法外，还有一些其他的薄壁零件加工方法，如：1.冷却加工法：通过冷却液对薄壁零件进行加工，可减少热变形和振动。
2.激光加工法：通过激光对薄壁零件进行加工，可实现高精度、高效率的加工。
结论薄壁零件的加工难度比较大，但是通过一些常用的加工方法，如单点加工法和轧制加工法，以及一些其他的加工方法，如冷却加工法和激光加工法，就可以有效地解决加工难题，对薄壁零件进行高精度、高效率的加工。
钛合金薄壁零件加工工艺技术研究
钛合金薄壁零件加工工艺技术研究摘要：随着社会对钛合金材料需求的不断增加，钛合金零件加工技术的进步和发展受到了广泛的关注和重视。
分析现有加工技术的优势，充分发挥其优势，结合实际技术问题，解决有针对性的问题，提高产品的可靠性，将质量提高到一个新的高度，是保证行业稳定发展的前提，也是为长远发展提供技术支持。
关键词：钛合金；零件；加工；工艺；结合钛合金零件的加工特点，对钛合金薄壁零件进行深入分析，通过切削刀具材料、刃磨角度、切削要素、加工流程、浇注方式和夹紧力的制定等参数选择，解决钛合金薄壁零件精度高、难加工和易变形的切削难题。
提高零件加工质量，从而达到保证零件尺寸精度及形位公差的目的。
一、钛合金薄壁零件加工难点1.材料组织切削加工性差。
钛合金材料组织复杂，亲和力大，晶格原子不易脱离平衡位置，切削时使切削温度大幅提高，刀具易磨损。
2.材料加工切削温度高、刀具磨损快。
钛合金材料的零件加工时，切削区温度远高于其他材料的温度，材料的导热系数小于不锈钢和高温合金的导热系数，散热条件差，使切削区温度迅速上升，积于切削刃附近不易散发，造成加工刀尖附近应力集中、刀具磨损崩刃，从而破坏零件加工表面质量。
3.材料加工切削用量要素难以控制。
在切削速度、走刀量、切削深度和机床振动等因素的影响下，加工薄壁钛合金零件时，切削过程中产生振动，使零件变形。
4.零件尺寸精度及形位公差不易保证。
钛合金材料价格较昂贵，主要用于产品中的精密结构零件，钛合金薄壁零件的尺寸精度、形位公差要求高，受工艺流程、加工工序的划分等因素的影响难以保证。
5.零件加工易变形。
零件壁薄、刚性差，每一次切削加工由于应力释放，造成零件变形，影响壳体零件尺寸精度及形位公差。
6.夹紧易变形。
薄壁零件定位装夹时，在径向夹紧力作用下产生变形，当加工完成后零件恢复弹性变形，产生椭圆变形造成尺寸超差报废。
通过以上对钛合金薄壁零件加工变形的分析，解决的主要措施概括起来就是:选择合适的刀具材料、刃磨角度、切削要素、加工工艺流程、热加工方法和正确的装夹方式等。

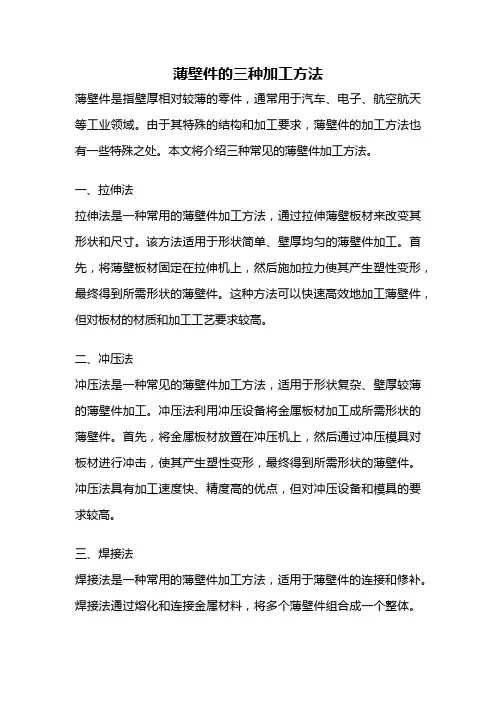

薄壁件的三种加工方法
薄壁件的三种加工方法
薄壁件是指壁厚相对较薄的零件，通常用于汽车、电子、航空航天等工业领域。
由于其特殊的结构和加工要求，薄壁件的加工方法也有一些特殊之处。
本文将介绍三种常见的薄壁件加工方法。
一、拉伸法
拉伸法是一种常用的薄壁件加工方法，通过拉伸薄壁板材来改变其形状和尺寸。
该方法适用于形状简单、壁厚均匀的薄壁件加工。
首先，将薄壁板材固定在拉伸机上，然后施加拉力使其产生塑性变形，最终得到所需形状的薄壁件。
这种方法可以快速高效地加工薄壁件，但对板材的材质和加工工艺要求较高。
二、冲压法
冲压法是一种常见的薄壁件加工方法，适用于形状复杂、壁厚较薄的薄壁件加工。
冲压法利用冲压设备将金属板材加工成所需形状的薄壁件。
首先，将金属板材放置在冲压机上，然后通过冲压模具对板材进行冲击，使其产生塑性变形，最终得到所需形状的薄壁件。
冲压法具有加工速度快、精度高的优点，但对冲压设备和模具的要求较高。
三、焊接法
焊接法是一种常用的薄壁件加工方法，适用于薄壁件的连接和修补。
焊接法通过熔化和连接金属材料，将多个薄壁件组合成一个整体。
焊接法可以用于不同材质、不同厚度的薄壁件的连接，具有连接牢固、结构简单的优点。
常见的焊接方法包括电弧焊、气体保护焊、激光焊等。
焊接法的缺点是加工过程中会产生热变形和应力集中等问题，需要通过控制焊接参数和采取适当的焊接工艺来解决。
薄壁件的加工方法包括拉伸法、冲压法和焊接法。
不同的加工方法适用于不同形状、不同壁厚的薄壁件加工。
在实际应用中，需要根据具体的要求和条件选择合适的加工方法，以确保薄壁件的质量和性能。
(整理)薄壁零件车削加工方法探讨
薄壁零件车削加工方法探讨1. 薄壁零件的加工特点1.1 薄壁零件不能承受较大的径向力，用通用夹具安装困难。
1.2 薄壁零件的刚性差，在夹紧力的作用下，极易产生变形，常态下工件的弹性复原，会影响工件的尺寸精度和形状精度。
1.3 工件受切削热的影响，尺寸精度不易控制。
1.4 由于切削力的影响，工件易产生变形或振动，尺寸精度和表面粗糙度不易控制。
1.5 薄壁零件刚性差，不能采用较大的切削用量，生产效率低。
因此合理的选择装夹方法，加工方法，切削用量，减少振动及充分冷却和检测都是保证加工薄壁零件的关键。
2. 薄壁零件的装夹方法2.1 通用软爪定位装夹，选择正确的夹紧力作用点，使夹紧力作用在工件刚性较好的部位，适用于形状和尺寸公差要求不严的零件加工优点：装卸方便长度可定位，看承受较大切削力。
缺点：零件定位点较集中，零件加紧后变形较严重。
2.2 大面积扇形软爪装夹：采用扇形软爪的三爪卡盘，按与加工零件的装夹面动配合的要求，加工出卡爪的工作面，增大与零件的接触面积。
优点：增大夹紧力的作用面积，使工件支持面增大，夹紧力均匀分布在工作面上，可加大切削用量，不易产生变形。
缺点：扇形软爪不易加工。
2.3 芯棒装夹2.3.1 采用椎体芯轴装夹，将零件直接套在椎体芯轴加工。
2.3.2 采用圆柱芯轴装夹，将零件装在芯轴上采用轴线压紧。
减小零件径向变形。
优点：装卸零件方便，能保证较高的同心度，技术要求。
缺点：零件内孔被芯轴划伤。
2.4 磁力吸盘装夹：采用磁力吸盘将零件吸附在吸盘上，这时零件只受轴向力，而径向不受力。
优点：可一次较高零件内外圆。
缺点：零件找正比较麻烦，应用范围小。
3. 薄壁零件较高方法的选择3.1 先粗后精先粗加工出零件的外圆和内孔，外圆和内孔均匀留0.5 —0.8 毫米余量，端面单边留0.25 —0.3 毫米余量，然后选择适当的装夹方法，将零件精加工到图纸尺寸要求。
3.2 先内后外先加工内孔，以为孔较外圆难加工，易产生变形。
薄壁零件加工技术研究
介绍一种所有要素均为薄壁的小型零件加工方法，从工步顺序、刀具选择和工装制作几方面入手，通过制定合适的切冷屏作为超薄壁壳体结构，外形尺寸φ20m m×14m m，壁厚0.2m m左右，零件由多个台阶圆、2个很深的内环槽、锥面和2个凸台组成，内环槽中间的隔板也仅厚0.25mm，结构非常复杂，同时精度要求高，加工难度极大，经过反复分析，找到了独特的解决方法。
1.零件分析零件材料为N C u30-4-2-1蒙乃尔棒，是一种以金属镍为基体添加铜、硅、铁、锰等其他元素而成的合金，其中硅含量高达4%以上，使得此合金比普通蒙乃尔和。
）主要技术难点。
①零件为超薄壁壳体结构，最薄壁厚仅左右，刚性差，最后精加扫码了解更多助理工程师、主管工艺师 高 歌图1 冷屏零件模型冷加工具或者普通磨制刀具使用常规方法无法加工。
④φ6+0.10+0.02mm的通孔12.7mm、深0.3mm孔位于切断面，在首道工序中无法完成，必须分工序加工，而此时零件已工成形，壁厚仅有，刚性差，不仅无合适装夹面，而且易装夹变形，因此，合适的装夹设计十分关键。
⑤材料难切削。
材料为镍基合金，强度高、韧性好，这种金属切削加刀具磨损快，切削振动大，不易切削。
工艺设计件结构复杂，加工余量大，且零件精度高，正常加工时通常选择粗加工、时效去应力再精加工的流程。
但该零件壁薄不易装夹，综合考虑后采用工序尽量集中、减少工序数量、优化刀具几何角度及切削参数以减小零件变形的原则来设计工艺流程。
加工工艺路线为：0下料→5 10数车→15线切割→20检验→25喷砂→30发黑。
5工序数车一道工序中尽可能加工多的结构要素，除切断面上φ12.7mm、深0.3mm孔台阶及大端面上两处凸台外，其余全部在本工序保证，加工完后从毛坯棒上切下。
10工序调头平切断面，加工该面上的φ12.7m m、深0.3m m孔台阶，并且由于刀具悬伸过长，故而安排在本工序镗φ6+0.10+0.02mm孔。
典型薄壁零件数控铣削加工工艺
典型薄壁零件数控铣削加工工艺【摘要】本文针对典型薄壁零件的数控铣削加工工艺进行了全面分析和总结。
首先介绍了薄壁零件的特点及加工要求，包括对形状精度、表面质量和结构稳定性等方面的要求。
然后详细阐述了数控铣削加工工艺流程，包括铣削顺序、切削参数和进给速度等内容。
接着就刀具选择与加工参数进行了探讨，指导读者在实际加工过程中如何选择合适的工具和设定参数。
随后分析了薄壁零件加工中常见的问题，并提出了解决方案。
对优化薄壁零件数控铣削加工工艺进行了探讨，包括加工效率和质量的提升策略。
结论部分总结了本文的研究成果，并展望了未来发展趋势。
通过本文的阐述，读者可以深入了解薄壁零件加工过程中的关键技术，为相关领域的工程师和研究人员提供了有益参考。
【关键词】薄壁零件、数控铣削、加工工艺、刀具选择、加工参数、常见问题、优化、总结、未来发展趋势、展望。
1. 引言1.1 典型薄壁零件数控铣削加工工艺薄壁零件数控铣削加工工艺是一种用于加工形状复杂、壁薄的零件的精密加工技术。
随着现代制造业的发展，对零件精度和质量的要求越来越高，薄壁零件的加工难度也相应增加。
在传统加工方法下，薄壁零件容易受到变形、扭曲等问题影响，而数控铣削技术的出现为解决这些难题提供了有效途径。
典型薄壁零件数控铣削加工工艺包括薄壁零件特点及加工要求、数控铣削加工工艺流程、刀具选择与加工参数、薄壁零件加工中的常见问题以及优化薄壁零件数控铣削加工工艺。
通过合理选择刀具和加工参数，结合先进的数控技术，可以有效提高薄壁零件的加工精度和质量，同时减少加工过程中产生的浪费和损耗。
本文将重点探讨典型薄壁零件数控铣削加工工艺的特点、加工流程、技术要点以及发展趋势，以期为相关领域的从业者提供参考和借鉴。
通过不断优化工艺，提高加工效率和质量，为推动薄壁零件加工技术的发展作出积极贡献。
2. 正文2.1 薄壁零件特点及加工要求薄壁零件是指在其最小截面的厚度很薄的零件，通常用于航空、汽车、电子等领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
薄壁零件加工方法研究【摘要】在实际生产加工中，薄壁零件由于其刚性差、易变形等特点，导致其尺寸精度、形位精度及表面质量难以得到保证，给加工增加了不少难度。
本文对切削加工中常见问题进行分析，提出相应方案加以解决改善，并对几种新型的切削加工方法进行了简单介绍。
【关键词】薄壁零件；加工变形；工艺措施；误差补偿；高速切削薄壁零件通常也叫薄壳零件，这类零件的壁厚和它的轴向或径向尺寸比较相差很悬殊，一般认为零件的壁厚与零件最大尺寸比值小于1/20时，就属于薄壁零件。
由于这类零件具有重量轻，节省材料，结构紧凑，占空间位置少等特点，因此在机械、航空航天、船舶等很多领域中有较广泛的应用。
当然这类零件的加工方法有多种，例如车削、冲压、焊接、滚压等，但对于一些截面比较复杂而尺寸精度和表面粗糙度要求又比较高的薄壁零件，经常采用车削的方法来加工，因此车床上车削加工薄壁零件是一种很重要很普遍的加工方法。
在实际车削加工过程中，由于薄壁零件的毛坯刚性差、强度弱，所以容易发生变形，导致零件的几何精度、位置精度、表面质量等受到影响，易保证零件的加工质量，给车削加工带来一定的困难。
因此如何提高薄壁零件的加工精度，减少加工变形，保证产品合格率是业界内越来越关心的话题。
因此对薄壁零件切削过程中的常见问题及解决方法作如下讨论。
1.工件装夹不当产生变形薄壁零件在夹紧力的作用下容易产生变形，影响工件的尺寸精度和形状精度。
车削时为了方便，常采用三爪自定心卡盘装夹工件，如图所示，用三爪自定心卡盘装夹薄壁圆柱零件外圆加工内孔时的示意图。
当卡爪夹紧工件时，由于卡爪和工件外圆表面间的接触面太小，导致夹紧力分布不均匀，在夹紧力的作用下，工件与卡爪接触的部位产生弹性变形，使零件呈现出三棱形如图1。
三棱形内孔经过车削加工为圆柱孔后，不松开卡爪测量孔的尺寸，完全能符合零件图所规定的尺寸要求如图2。
但由于内孔的加工是在工件已产生弹性变形的状态下车出来的，加工完毕松开卡爪后，卸下的工件外圆因弹性变形恢复成圆形，而已加工出的圆柱孔则变成三棱形，如图3所示。
同理用一般三爪卡盘的卡爪涨紧薄壁件的内孔加工外圆表面时，也会出现类似的变形情况。
为避免出现这种情况，可用措施如下：1.1采用开口过渡环根据工件的外径做一个开口过渡环，将其装配在工件在外面，三爪卡盘直接和过渡环接触夹紧，而工件则通过开口过渡环来夹紧，这样夹紧力也就均匀分布在极大的工件接触面上，可避免工件的装夹变形，如图4所示。
1.2采用专用卡爪专用卡爪也就是软卡爪，采用软金属材料并加大接触面，工件夹紧时夹紧力就能较均匀地分布在较大的工件接触面上，可有效地避免装夹变形。
使用软卡爪装夹薄壁零件是一种即简便又行之有效的装夹方法，软卡爪可根据工件的实际情况做成不同的形状。
为提高定位精度，在使用卡爪前，应使其在夹紧或涨紧状态下，根据工件尺寸对其定位基面精车一刀，使它和工件定位基准尺寸一致，如图5所示。
1.3变径向夹紧为轴向夹紧由于薄壁零件径向刚性比轴向差，为减少夹紧力引起的变形，当工件结构允许时，可采用轴向夹紧的夹具，以改变夹紧力的方向，如图6所示。
1.4增加套类薄壁件毛坯刚性在零件的夹持部分增设几根工艺肋或凸边，使夹紧力作用在刚性较好的部位以减少变形，等加工终了时再将肋或凸边切去，如图7所示。
2.切削力引起变形当刀具切入工件挤压被切削金属时，材料内部晶粒变形，分子之间产生滑移，形成材料与晶粒之间的内摩擦。
当切屑形成后，它又沿着刀具前面排出，切屑和刀具前面之间、刀具后面和工件加工表面之间形成外摩擦。
内、外摩擦力在切削过程中作用在刀具上，阻止刀具进行切削，形成切削抗力即切削力。
它是由几个分力组成的空间力，为便于分析计算，一般将其分解为相互垂直的三个力：主切削力、径向切削力和轴向切削力。
径向（轴向）切削力使刀具在切削过程中产生径向（轴向）反作用力，使工件产生弹性变形和振动。
若工件不同部位刚度不同，则在切削加工时产生的弹性变形也不同，使刀具实际切去的材料厚度不同，最终导致工件产生变形。
例如工件两端刚度好，越靠近中间刚度越差，则在径向切削力的作用下，越靠近中间产生的弹性变形越大，即“让刀”越严重，致使刀具在两端切去的金属多，中间切去的金属少，则加工的工件呈现中间厚，两端逐渐减薄的曲面形状。
轴向切削力同样由于工件从中心到外径处刚度的不一致，产生不同的弹性变形，最终导致工件端面不再是一个平面而呈现一个凹心面或凸肚形状。
在实际切削加工过程中，切削力是必然存在不可消除的，但可以采取有效措施来改变切削力的大小，从而减小工件因切削力而产生的变形量，提高加工质量。
对切削力有影响的因素有很多，主要归纳为几下几方面：2.1刀具的几何参数2.1.1前角在一定范围内，切削力随前角增大而减小。
因为前角的大小，决定着切屑变形情况和切屑与刀具前面的摩擦情况，若前角增大会使切屑变形和摩擦均减小，切削力减小。
但前角不能太大，否则会使刀具的楔角减小，刀具强度减弱，刀具散热情况差，磨损加快，所以，一般车削钢件材料的薄壁零件时，用硬质合金刀具，前角取5～20°，粗车时取小值，精车时取大值。
2.1.2后角一般情况下，切削力会刀具后角的增大而减小，因为后角决定着刀具后面与工件切削表面之间的摩擦力大小，后角大，摩擦力小，则切削力减小。
但后角也不能太大，否则会引起刀具强度减弱等不良后果。
在车削钢类薄壁件时，硬质合金刀具后角取2～12°，粗车时取小值，精车时取大值。
2.1.3主偏角刀具主偏角在30～60°时，主切削力随主偏角的增大而减小；主偏角在75 ～90°时，主切削力随主偏角的增大而增大；通常主偏角在60～75°时，主切削力较小。
此外，主偏角的增大，使轴向切削力增大，径向切削力减小。
车削套筒类薄壁零件的外圆表面时，取大的主偏角。
2.1.4刃倾角刃倾角的变化，对主切削力的变化不大，但对轴向、径向切削力的影响却很大。
实验表明，当刃倾角增大时，使轴向切削力增大，径向切削力减小。
2.2切削用量的选择车削过程中，背吃刀量和进给量增大时，切削面积将增大，导致切削力增大。
但当切削面积相同时，增大进给量比增大背吃刀量对切削力增大的影响要小。
所以，粗加工时，背吃刀量和进给量可以取大些，背吃刀量一般在0.2～2mm，进给量一般在0.2～0.35mm/r：精加工时，背吃刀量一般在0.2～0.5mm，进给量一般在0.1～0.2mm/r 甚至更小。
当切削速度大于50m/min时，随着切削速度的增加，前刀面上的摩擦系数减少，剪切角增大，变形系数减小，切削力将减小。
因此粗车时要选用50～80m/min，精车时用尽量高的切削速度，可选用60～120m/min，但不易过高。
因此在切削加工时，需合理选用三要素才能有效减少切削力，从而减少变形。
3.切削热引起变形在车削过程中，由于切屑变形和切屑、刀具、工件间的摩擦，产生大量的热，它传到刀具上使刀具的硬度降低，加速刀具的磨损，使工件加工表面光洁度降低，它传到工件上，使工件产生热变形。
使用切削液能够吸收并带走切削区域大量的热量，减小工件因热变形产生的误差，切削液还能渗透到工件和刀具之间，减小摩擦并冲走吸附在刀具和工件上的细小切屑。
因此合理地使用切削液能减小切削力，提高刀具耐用度，提高加工表面质量，使工件不受切削热的影响而产生变形，保证加工精度要求。
车削钢类薄壁零件时，一般建议使用乳化液，而工件表面质量要求高时使用矿物油较好。
4.振动影响精度车削薄壁工件时，变形与振动相互影响，使工件变形加剧，影响工件加工精度。
虽然振动不可能完全消除，但采取必要的措施可以减少振动。
（1）调整车床的主轴、刀架、床鞍等运动部件的间隙，使其处于最佳运转状态，加强工艺系统自身的刚度。
（2）使用吸振材料。
用软橡胶片、橡胶软管、泡沫塑料等吸振材料，填充或包裹工件后进行车削，有减振甚至消振的作用。
薄壁工件内孔精加工完毕后，精车外圆前可将预先准备好的软橡胶片卷成筒状，塞入工件孔内，当工件旋转时，在离心力的作用下橡胶片将紧贴孔壁，能阻尼减振并防止振动的传播，若薄壁工件的外圆已完成精车，需继续精加工内孔时，可将软橡胶胶管均匀地绕在工件外圆上，也能获得较少振动的效果。
（3）远离振源。
车削中途发生振动应立刻停止，先用降低主轴转速、减小背吃刀量、增大进给量的方法消除振纹。
然后对刀具几何角度是否合格，工艺系统刚度的好坏等进行仔细检查，无误后重新开始车削。
5.工艺路线的拟定薄壁零件由于本身刚度差，易变形，因此其工艺过程可划分为粗车、半精车和精车三个阶段来拟定工艺路线。
在粗车中产生的误差和变形可以通过半精车和精车给予修正，并逐步提高零件的精度和表面质量，得到合格产品。
在考虑工艺路线时还应重视热处理的安排。
在毛坯形成后，粗车前之前应安排人工时效处理，这可消除毛坯制造过程中产生的残余应力，为粗车减少变形量。
在粗车后，精车前，必须再安排一次或多次时效处理，以消除粗加工时产生的应力。
对于提高工件表面硬度、改善工件表面力学性能的淬火、渗碳淬火等热处理通常安排在半精加工和精加工之间。
6.薄壁零件新型加工方法6.1误差补偿技术薄壁零件的数控加工技术是现代制造企业的核心技术，误差补偿技术应用于薄壁零件加工是通过分析各种不同的误差来源及变化规律，建立适当的误差模型进而有效克服切削力变形、热变形等数控机床加工误差因素的影响，提高零件加工精度。
其中南京航空航天大学何宁教授提出的刀具偏摆数控补偿工艺，基本思想是通过建立受力模型、变形模型及数控补偿模型得到数控补偿方案，是使用有限元分析法，模拟分析切削加工时变形的大小，在数控编程时通过刀具偏摆，让刀具在原运动轨迹基础上按变形程度附加连续偏摆，补偿因变形而产生的让刀量，实现一次清除让刀残余材料，使薄壁零件壁厚精度得以保证。
从而保证加工精度。
数控补偿工艺需配备高精度五轴数控机床，适用于高端制造行业，如航天航空加工中。
6.2高速切削加工技术高速切削是当今制造业中一项快速发展的新技术，一般认为应是常规切削速度的5～10倍。
在工业发达国家，高速切削正成为一种新的切削加工理念。
切削温度、切削力通常随切削速度升高而升高，但超过一定范围后，反而随切削速度的升高而下降，如图8所示。
所以高速切削薄壁零件具有以下优越性：（1）高速切削时，由于采用极小的切削深度和很窄的切削宽度，因此和常规切削状态下的切削力相比至少可减小30%，所以在加工薄壁、薄板类零件时可减小加工变形，易于保证零件的尺寸精度和形位精度。
（2）高速切削时由于切削热的95%将被切屑带走，工件温度升不高，工件的热变形小，这对于减小薄壁、薄板类零件的变形非常有利。
（3）由于工件的表面粗糙度对低阶频率最为敏感，而高速切削时，刀具切削的激振频率很高，远离了零件结构工艺系统的低振频率范围，不会造成工艺系统的受迫振动，从而避免切削振动，实现平稳切削降低了表面粗糙度，使加工表面非常光洁，可达到磨削的水平。
