土方工程机械化施工
土方工程施工—土方机械化施工—土方施工机械的选择及配套计算
土方施工机械的选择及配套计算
1 土方机械化施工
土方工程综合机械化施工，是以土方工程中某一施工过程为主导， 按其工程量大小、土质条件、工期要求、运距及场地来选择主导 施工机械，并以此为依据来合理配备其它辅助施工机械，实现机 械化施工。如：
运距800～ 1500m的大 型土石方以 铲运机为主
大型土石方 施工现场
土方施工机械的选择及配套计算
正铲开挖大型土石方
反铲开挖基坑
反铲
开
挖
● 大型基坑整体开挖以正铲为主；
管
沟
● 小型基坑及管沟开挖以反铲为主；
土方施工机械的选择及配套计算
土方运距在1500m以上 时以汽车运为主汽车运输要考 虑装载机装土
土方施工机械的选择及配套计算
土质坚硬时，要配备大马力推土机或松土机
土方开挖施工方案(机械化作业方案)精选3篇
《土方开挖施工方案（机械化作业方案）》一、项目背景本项目为[具体项目名称]，位于[项目地点]。
该项目占地面积[具体面积]平方米，主要包括[项目主要建设内容]。
为确保项目的顺利进行，特制定本土方开挖施工方案。
项目场地现状为[场地现有情况描述]，周边环境较为复杂，有[周边建筑物、道路等情况描述]。
土方开挖工程量较大，约为[具体土方量]立方米。
二、施工步骤1. 施工准备- 熟悉施工图纸和地质勘察报告，了解场地的地形地貌、土质情况和地下水位等信息。
- 编制施工方案，进行技术交底，明确施工工艺和质量要求。
- 组织施工人员和机械设备，确保人员和设备按时到位。
- 对施工现场进行测量放线，确定开挖边界和标高控制点。
- 修建临时道路和排水设施，确保施工场地的交通和排水畅通。
2. 土方开挖- 采用机械化作业方式，选用合适的挖掘机和装载机进行土方开挖。
- 按照从上到下、分层分段的原则进行开挖，每层开挖深度不超过[具体深度]米，分段长度不超过[具体长度]米。
- 在开挖过程中，及时进行测量和控制，确保开挖尺寸和标高符合设计要求。
- 对挖出的土方进行合理堆放，避免影响施工和周边环境。
3. 边坡支护- 根据地质情况和开挖深度，确定边坡支护方案。
- 对于土质较好、开挖深度较浅的边坡，可以采用自然放坡的方式进行支护。
- 对于土质较差、开挖深度较大的边坡，需要采用土钉墙、喷锚支护等方式进行支护。
- 在边坡支护施工过程中，严格按照设计要求进行施工，确保支护结构的稳定性和安全性。
4. 基底处理- 在土方开挖至设计基底标高后，及时进行基底处理。
- 对基底进行平整和夯实，清除基底的杂物和松散土。
- 如基底土质不符合设计要求，需要进行换填或加固处理。
5. 验收和移交- 土方开挖完成后，及时组织相关人员进行验收。
- 验收合格后，将基底移交下一道工序施工单位。
三、材料清单1. 机械设备- 挖掘机[具体型号和数量]台。
- 装载机[具体型号和数量]台。
土方工程机械化施工
土方工程机械化施工土方工程的施工过程主要包括：土方开挖、运输、填筑与压实等。
土方工程工程量大，人工挖土不仅劳动繁重，而且劳动生产率低，工期长，成本较高。
因此，除了不适宜采用机械施工的土方工程或者小型基坑（槽）土方工程外，在土方工程施工中应尽量采用机械化、半机械化的施工方法，以减轻繁重的体力劳动，加快施工进度，降低工程成本。
常用的土方施工机械有推土机、铲运机、单斗挖土机及装载机等。
1.推土机推土机由拖拉机和推土铲刀组成。
按铲刀的操纵机构不同，推土机分为索式和液压式两种。
索式推土机的铲刀借本身自重切入土中，在硬土中切土深度较小。
液压油压式推土机能使铲刀强制切入土中，切土深度较大。
同时，液压式推土机铲刀还可以调整角度，具有较大的灵活性。
如图1-21所示，为油压式T2-100型推土机外形图。
图1-21 推土机外形1）推土机的特点及适用范围推土机能单独地进行挖土、运土和卸土工作，具有操纵灵活、运转方便、所需要工作面较小、行驶速度较快、易于转移、能爬30°左右的缓坡以及配合铲运机挖土机工作等特点，能够推挖Ⅰ～Ⅳ类土，适用于场地清理，场地平整，开挖深度不大的基坑以及回填作业等。
此外，还可以牵引其他无动力的土方机械。
推土机的经济运距在100m以内，最为有效的运距为30～60m。
2）推土机的作业方法推土机的生产效率主要取决于每次推土体积和铲土运土卸土和回转等工作循环时间。
铲土时应根据土质情况，尽量以最大切土深度在最短距离（6～10m）内完成，上下坡坡度不得超过35°，横坡不得超过10°，为了提高生产率，可采用下坡推土、槽形推土、并列推土、多铲集运、铲刀附加侧板等方法。
2.铲运机铲运机由牵引机械和铲斗组成，按行走方式分为自行式和拖式两种分别如图1-22和图1-23所示。
图1-22 自行式铲运机图1-23 拖式铲运机1）铲运机的特点及适用范围铲运机是一种能够独立完成铲土、运土、卸土、填筑和整平等全部土方施工工序的机械，具有操作灵活、行驶速度快、对道路要求低、生产率高等特点。
土方工程的土方规划施工要点及机械化施工

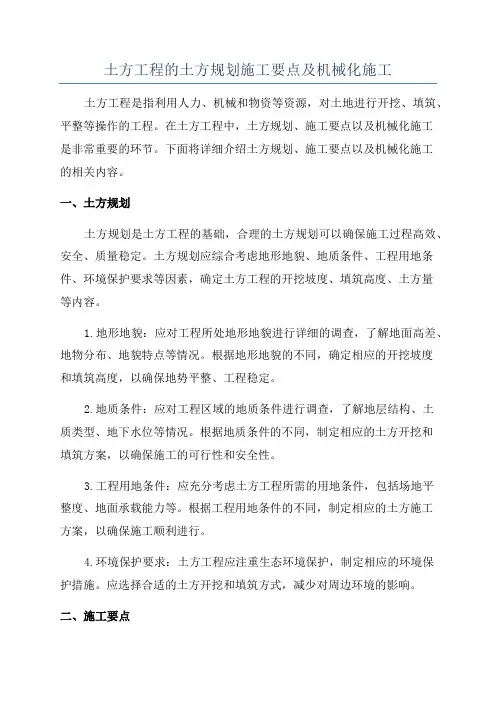

土方工程的土方规划施工要点及机械化施工土方工程是指利用人力、机械和物资等资源，对土地进行开挖、填筑、平整等操作的工程。
在土方工程中，土方规划、施工要点以及机械化施工是非常重要的环节。
下面将详细介绍土方规划、施工要点以及机械化施工的相关内容。
一、土方规划土方规划是土方工程的基础，合理的土方规划可以确保施工过程高效、安全、质量稳定。
土方规划应综合考虑地形地貌、地质条件、工程用地条件、环境保护要求等因素，确定土方工程的开挖坡度、填筑高度、土方量等内容。
1.地形地貌：应对工程所处地形地貌进行详细的调查，了解地面高差、地物分布、地貌特点等情况。
根据地形地貌的不同，确定相应的开挖坡度和填筑高度，以确保地势平整、工程稳定。
2.地质条件：应对工程区域的地质条件进行调查，了解地层结构、土质类型、地下水位等情况。
根据地质条件的不同，制定相应的土方开挖和填筑方案，以确保施工的可行性和安全性。
3.工程用地条件：应充分考虑土方工程所需的用地条件，包括场地平整度、地面承载能力等。
根据工程用地条件的不同，制定相应的土方施工方案，以确保施工顺利进行。
4.环境保护要求：土方工程应注重生态环境保护，制定相应的环境保护措施。
应选择合适的土方开挖和填筑方式，减少对周边环境的影响。
二、施工要点1.开挖：开挖工程应根据土质条件选择合适的开挖方式和机械设备。
在开挖过程中，应保持坡面的坡度稳定，防止坡面塌方和滑坡等事故的发生。
同时还应注意地下管线的保护，避免损坏。
2.填筑：填筑工程应根据填筑土的性质选择合适的填筑方式和机械设备。
在填筑过程中，应注意土方的压实，以提高填筑土的密实度。
填筑土应逐层填充，每层土方应达到设计要求的厚度和密度。
3.平整：平整工程是土方工程的最后一道工序，主要目的是保证施工地面的平整度满足设计要求。
平整工作应根据工程地面的要求选择合适的方法和工具进行操作。
如搭设水平探测装置、使用平地机等。
机械化施工是土方工程的重要手段，可以提高施工效率和质量。
任务1.3土方机械化施工
• 2.适用范围：
（1）运距在100m内的堆土；平整场地； （2）深度在1.5m内基坑（槽）。 （3）短距离移挖筑填，回填基坑、管沟并压实。 （4）拖羊足碾、松土机、配合铲运机助铲以及清除障碍物。 （5）一~四类土
3
土 方 推 送
水 中 清 碴
移 挖 作 填
4
平 整 场 地
二、常见土方机械的特点，适用范围及作业方法
11
（二）铲运机施工
•
•
3. 作业方法：
（1）环形路线：
•
• • • •
（2） “ 8 ”字形路线：
（3）大环形开行路线： （4）连续式开行路线 （5）锯齿形开行路线 （6）螺旋形开行路线
12
环形路线：用于地段短、起伏不大的挖填工程。
13
● 椭圆形或大环形路线：
在地形起伏不大、填方不高(＜1.5m)的路堤 宜采用大环形路线。每隔一定时间变换铲 运机行驶方向，以免机械单侧磨损。椭圆
43
• 四、如何选择土方施工机械
• 6.挖土机与汽车的配套计算 • （1）挖土机数量 N 挖土机数量主要根据土方量、工期确定
Q 1 N (台） P TC K
P——挖土机台班生产率 Q ——土方量（立方米）； T ——工期（工作日）； C ——每天工作班；
任务1.3 土方工程机械化施工
• 一.土方机械的类型 • 1.挖掘机械：正铲、反铲、拉铲、抓铲 • 2.挖运机械：推土机、装载机、铲运机 • 3.运输机械：自卸汽车、翻斗车…… • 4.密实机械：压路机、蛙式夯、振动夯……
1
二、土方机械化施工
（一）推土机施工
2
• （一）推土机施工
• 1.工作特性：操作灵活、运转方便、需工作面小，可挖土、运土、
机械挖土施工工艺
机械挖土施工工艺一、引言机械挖土施工是一种现代化的土方工程作业方式，通过使用各种类型的挖掘机械设备，能够快速高效地进行土方作业，提高工程进度和效率，减少人力资源的使用。
本文将详细介绍机械挖土施工的工艺流程和操作技巧。
二、机械挖土施工的工艺流程1. 施工前准备在进行机械挖土施工之前，必须进行充分的施工前准备工作。
首先，需要对施工现场进行勘察，确定施工范围和地形特点。
然后，制定详细的施工方案，包括挖土深度和施工顺序等。
此外，还需确保机械设备的正常运行以及施工人员的安全。
2. 挖土设备的选择根据施工的具体情况和要求，选择适合的挖土设备。
常见的挖土设备包括挖掘机、推土机、装载机等。
选择设备时需要考虑施工场地的复杂程度、土方的性质以及作业效率等因素。
3. 施工现场的布置在施工现场进行布置，包括挖土设备的摆放位置、施工区域的界定以及安全警示标志的设置等。
确保施工过程中设备的安全性和施工人员的安全。
4. 挖掘作业开始进行挖土作业前，需要进行设备的预热以及功能检查，确保设备的正常运行。
在挖掘作业过程中，需要根据施工方案确定挖土的深度和顺序。
根据土方的性质，选择合适的挖掘方式，例如采用割刀式或铲斗式挖掘。
5. 运输和堆放挖土完成后，需要将土方进行运输和堆放。
使用装载机将挖掘的土方装入运输车辆，然后将其运输到指定的堆放区域。
在堆放的过程中，需要注意土方的均匀分布和安全堆放。
6. 施工现场的清理挖土施工完成后，需要对施工现场进行清理工作。
清理残留的土方和废弃物，恢复施工现场的整洁和安全。
三、机械挖土施工的操作技巧1. 操作前的检查在进行机械挖土施工前，操作人员需要对挖土设备进行详细的检查。
包括设备的液位、润滑油、电瓶电量等，确保设备的正常运行。
2. 合理安排施工顺序在进行挖土作业时，需要根据施工方案合理安排施工顺序。
根据具体情况确定挖土的深度和顺序，以提高施工效率和保证施工质量。
3. 控制操作速度在进行挖土作业时，操作人员需要控制挖掘机的操作速度。
第五节 土方工程的机械化施工
(三) 开挖施工要点
1．应根据地下水位、机械条件、进度要求等
合理选用施工机械 。 2．土方开挖应绘制土方开挖图 。 3．基底标高不一时，可采取先整片挖至一平 均标高，然后再挖个别较深部位 。 4．基坑边角部位，机械开挖不到之处，应用 少量人工配合清坡。 5．挖掘机、运土汽车进出基坑的运输道路， 应尽量利用基础一侧或地下车库坡道部位作为 运输通道，以减少挖土量。
拉铲工作状况
抓铲工作状况
四：土方机械的选择与合理配置 1：土方机械的选择 土方机械的选择，通常应根据工程特点和技术条件提出几种可行 方案，然后进行技术经济分析比较，选择效率高、综合费用低的 机械进行施工，一般选用土方施工单价最小的机械。在大型建设 项目中，土方工程量很大，而当时现有的施工机械的类型及数量 常常有一定的限制，此时必须将现有机械进行统筹分配，以使施 工费用最小。一般可以用线性规划的方法来确定土方施工机械的 最优分配方案。 2：前面叙述了主要的挖土机械的性能和适用范围，现综合介绍选 择土方施工机械的要点如下： 1）当地形起伏不大、坡度在20°以内、挖填平整土方的面积较 大、土的含水量适当、平均运距短(一般在1km以内)时，采用铲 运机较为合适；如果土质坚硬或冬季冻土层厚度超过100～ 150mm时，必须由其他机械辅助翻松再铲运。当一般土的含水 量大于25％或粘土含水量超过30％时，铲运机要陷车，必须将水 疏干后再施工。
槽形推土
下坡推土法
并列推土
二：铲运机 铲运机是一种能综合完成全部土方施工工序(挖土、装土、运土、 卸土和平土)的机械。按行走方式分为自行式铲运机和拖式铲运 机两种。常用的铲运机斗容量为2m3、5m3、6m3、7m3等数种， 按铲斗的操纵系统又可分为钢丝绳操纵和液压操纵两种。
土方工程施工方法施工机械
土方工程施工方法施工机械一、土方工程施工方法1.开挖方式（1）机械开挖: 机械化开挖是目前土方工程中最常用的开挖方式，通常采用挖掘机或推土机等大型土方机械进行开挖作业，效率高、节约人力资源。
但在复杂地形或较小场地时，机械开挖难以施工，需采用人工开挖。
（2）人工开挖: 采用锄、铲等手工工具进行开挖，适用于较小规模、复杂地形或特殊场地的土方工程。
人工开挖虽效率低，但对地面地貌影响小，可保护环境。
2.平整方式（1）机械平整: 土方工程平整常采用推土机等机械设备进行作业，其效率高、平整度较好。
但在较小范围或复杂地形时，可采用人工平整。
（2）人工平整: 采用铁锹、耙子等手工工具进行平整作业，适用于细小区域或特殊地形。
人工平整效率低，但有利于保护周围环境，适合对平整度要求不高的区域。
3.填方方式（1）机械填方: 采用铲车、推土机等大型机械设备进行填方施工，效率高、质量稳定。
机械填方适用于大规模填方工程，但在复杂地形或小范围填方时，需采用人工填方。
（2）人工填方: 采用铁锹、挖土机等手工工具进行填方作业，可应用于较小规模、复杂地形或特殊地质条件的土方工程。
人工填方虽效率低，但有利于环境保护及对填方质量的精细控制。
二、土方工程施工机械的选择及应用1.挖掘机挖掘机是土方工程中常用的开挖设备，可根据不同工况采用不同工作装置进行开挖作业。
挖掘机能承担多种土方作业，施工效率高。
在各种地形条件下均可施工，因此在土方工程中应用广泛。
2.推土机推土机是土地平整和推土作业的主要设备，可根据需要选择不同类型的刀具进行施工。
推土机能快速、高效地进行土方平整，对于大面积平整的土方工程具有重要作用。
3.压路机压路机主要用于土方工程中的路面和场地压实工作，能有效提高土方工程的承载力和平整度。
根据施工的不同需求，可选择单钢轮压路机、双钢轮压路机或振动压路机等不同类型的压路机进行施工。
4.铲车铲车在土方工程中主要用于土方搬运和填方作业，能快速有效地进行土方施工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4.整片开挖
若基坑较浅，开挖面积大且基坑土干燥，则 可采用正铲挖土机开挖；若基坑内土体潮湿且含 水量较大，则采用拉铲或反铲挖土机作业。
小结
本节介绍了推土机、铲运机、单斗挖土机、装载机和 压实机械这几种常用土方施工机械的性能，以及不同土方 开挖方式中施工机械的选择，重点是土方施工机械的选择。
二.土方开挖方式与机械选择
1.场地平整
场地平整由土方的开挖、运输、填筑和压实等工 序组成。地势较平坦、含水量适中的大面积平整场 地，选用铲运机较适宜；地形起伏较大，挖方、填 方量大且集中的平整场地，运距在1 000 m以上时， 可选择正铲挖土机配合自卸车进行挖土、运土，在 填方区配备推土机平整及压路机碾压施工；挖填方 高度不大，运距在100 m以内时，可采用推土机施 工。
适用于： 停机面以上一～三类土,可用于开挖大型干燥的基坑等。
一.常用土方施工机械的性能
（a）
（b）
（a）正向挖土、后方卸土 （b）正向挖土、侧向卸土 正铲挖土机开挖方式
一.常用土方施工机械的性能
反铲挖土机
工作特点：“后退向下，强制切土” ； 适用于：停机面以下含水量较大的一～三类土，适宜于开挖小型基
坑、基槽和 管沟，以及地下水位较高地区的土方开挖。
一.常用土方施工机械的性能
（a）
（b）
（a）沟端开挖
（b）沟侧开挖
反铲挖土机开挖形式
一.常用土方施工机械的性能
拉铲挖土机
工作特点：“后退向下，自重切土”； 适用于：停机面以下一～二类土的开挖，适用于开挖深度较大
基槽、基坑、沟槽等。
一.常用土方施工机械的性能
一.常用土方施工机械的性能
提高铲运机生产效率的方法：
一.常用土方施工机械的性能
3.单斗挖土机
单斗挖土机是土方开挖中常 用的一种机械。按其行走装置不 同分为履带式和轮胎式两类。
一.常用土方施工机械的性能
单斗挖土机
一.常用土方施工机械的性能
正铲挖土机
工作特点：“前进向上，强制切土”；挖土、装车效率高，易与汽 车配合。
土方工程机械化施工
主讲教师：申 琳
目录 CONTENTS
1 常用土方施工机械的性能 2 土方开挖方式与机械选择
一.常用土方施工机械的性能
1.推土机
推土机是在拖拉机 上安装铲刀等工作装置 而成的机械。
一.常用土方施工机械的性能
拖拉机
履带式推土机
履带
推土铲刀
轮胎
轮胎式推土机
一.常用土方施工机械的性能
THANK YOU
推土机的适用范围：
（1）平整场地－－运距在100m内，一～四类土的挖运，压实； （2）坑槽开挖－－深度在1.5m内、一～四类土。
一.常用土方施工机械的性能
提高推土机生产效率的方法:
下坡推土
并列推土
槽型推土
分批集中、一次推送
一.常用土方施工机械的性能
2.铲运机
铲运机由牵引机械 和铲斗组成。
一.常用土方施工机械的性能
自行式铲运机
拖式铲运机
一.常用土方施工机械的性能
铲运机的适用范围：
可挖运含水量不超过27%的一～三类土，适用于地形起伏不 大，坡度在200以内的大面积场地平整；大型基坑开挖；填筑路基 等。
一.常用土方施工机械的性能
铲运机的运行路线：
环形路线
（a）环形路线 （b）大环形路线 1—铲土；2—卸土
“8”字形路线
二.土方开挖方式与机械选择
2.基坑开挖
单个基坑和中小型基础基坑多采用抓铲挖土 机和反铲挖土机开挖。抓铲挖土机适用于一、二 类土和较深基坑的开挖；反铲挖土机适于三类以 下土质，深度在4 m以内的基坑开挖。
二.土方开挖方式与机械选择
3.基槽、管沟开挖
在地面上开挖具有一定截面、长度的基槽或沟 槽，挖大型厂房的柱列基础和管沟，宜采用反铲挖 土机挖土；如果水中取土或开挖土质为淤泥且坑底 较深，则可选择抓铲挖土机挖土；如果土质干燥， 槽底开挖不深，基槽长30 m以上，可采用推土机 或铲运机施工。
抓铲挖土机
工作特点：“直上直下，自重切土”； 适用于：开挖停机面以下的一～二类土，适用于开挖面积小而深度
较大的基坑、沟槽和沉井等，特别适于进行水中挖土。
一.常用土方施工机械的性能
4.装载机
土方工程主要使用单斗式装载机， 它具有操作灵活、轻便和快速等特点。 装载机主要用于装卸土方和散料，也可 用于松软土的表层剥离、地面整平和场 地清理等工作。
