O型圈密封知识全
O形橡胶密封圈知识介绍
O形橡胶密封圈知识介绍O形橡胶密封圈是一种广泛应用于机械密封领域的圆形密封件，具有良好的密封性能和耐磨性，常用于静态密封和动态密封。
O形橡胶密封圈主要由橡胶材料制成，具有良好的弹性和耐高温、耐腐蚀等特性，适用于各种工况下的密封要求。
O形橡胶密封圈的种类繁多，常见的有NBR、EPDM、SILICONE、VITON 等多种材料。
不同的材料适用于不同的工作环境和介质，确保密封件长期有效的密封性能。
O形橡胶密封圈在机械密封领域中具有广泛的应用，如汽车、机械设备、航空航天等领域。
O形橡胶密封圈的结构简单，主要由圆环形的橡胶密封件组成，可根据不同的要求设计成不同的截面形状，如圆形、方形、椭圆形等。
O形橡胶密封圈的截面形状和尺寸对密封效果有很大的影响，需要根据实际需求设计合适的尺寸和形状。
O形橡胶密封圈的工作原理是通过外力的压缩使其变形，产生密封作用。
当O形橡胶密封圈处于封闭状态时，密封圈的橡胶材料会填充填充间隙，形成密封效果，防止介质的泄漏。
在工作过程中，O形橡胶密封圈需要经常更换和保养，以保证其密封性能。
在选择和使用O形橡胶密封圈时，需要注意以下几点：1.根据工作环境和介质的要求选择合适的材料，不同材料有不同的耐磨性、耐温性、耐腐蚀性等特性。
2.根据密封要求选择合适的截面形状和尺寸，截面形状对密封性能有很大的影响，需要根据实际需求进行设计。
3.定期检查和更换O形橡胶密封圈，防止老化、变形等问题影响密封效果。
4.在安装O形橡胶密封圈时，要注意避免受力过大、拉伸变形等情况，以确保密封效果。
总的来说，O形橡胶密封圈是一种简单有效的密封件，具有很好的密封性能和耐磨性，适用于各种工况下的密封要求。
在选择和使用O形橡胶密封圈时，需要注意选择合适的材料和尺寸，定期检查和更换，以保证其密封性能。
O形橡胶密封圈的广泛应用将为机械密封领域的发展提供有力支持。
O圈密封知识总结
O圈密封知识总结一、O圈密封介绍O形密封圈是一种挤压型密封，挤压型密封的基本工作原理是依靠密封件发生弹性变形，在密封接触面上造成接触压力，接触压力大于被密封介质的内压，则不发生泄漏，反之则发生泄漏。
O形密封圈具有以下特点：1)结构尺寸小，装拆方便。
2)静、动密封均可使用，用作静密封时几乎没有泄漏。
3)使用单件O形密封圈，有双向密封作用。
4)动摩擦阻力较小。
5)价格低廉。
用于静密封时的密封原理在静密封中以O形圈应用最为广泛。
如果设计、使用正确，O形密封圈在静密封中可以实现无泄漏的绝对密封。
O形圈装入密封沟槽后，其断面一般受到5%—28%的压缩变形。
静密封取较大的压缩率值，动密封取较小的压缩率值。
这是因为合成橡胶在低温下要压缩，所以静密封O形圈的预压缩量应考虑补偿它的低温收缩量。
二、O圈密封失效的原因1、永久性变形1）设计时名义压缩量和拉伸量过大，导致O圈发生永久性变形；2）使用环境：设计时没有考虑产品使用环境的温度。
温度在零下工作的O 形圈，其初始压缩可能由于温度的急剧降低而减小或完全消失。
高温会加速橡胶材料的老化。
工作温度越高，O形圈的压缩永久变形就越大。
3）长时间的高压作用会使O形圈发生永久变形。
高压作用相当于给O圈增加了外力。
当永久变形大于40%时，O形圈就失去了密封能力而发生泄漏。
几种胶料的耐热性界限为：丁腈橡胶70℃，三元乙丙橡胶100℃，氟橡胶140℃。
同一材料的O形圈，在同一温度下，截面直径大的O形圈压缩永久变形率较低。
2、间隙咬伤1）设计时配合间隙过大，导致间隙挤出现象发生；2）零件的同心度不良；3）橡胶硬度不合格，O形圈材料硬度越小，则O形圈的间隙挤出现象越严重；压力达到10Mpa时要加挡圈；3、扭曲现象1）沟槽过宽，O圈可以在槽内活动；2）O圈过大，放入沟槽内有褶皱现象，装配后直接割伤或形成缝隙；4、O圈机械损伤1、O圈成形时自身有缺陷（缺胶、截面直径不一致）；2、装配时划伤；。
O型圈知识-寿命分析
O型圈知识-寿命分析O型密封圈是典型的挤压型密封。
O型圈截面直径的压缩率和拉伸量是密封设计的主要内容，对密封性能和使用寿命有重要意义。
O型密封圈有良好的密封效果很大程度上取决于O型圈尺寸与沟槽尺寸的正确匹配，形成合理的密封圈压缩量与拉伸量。
2.1．压缩率压缩率W通常用下式表示：W=（d0-h）/d0 ×100%式中d0-----O型圈在自由状态下的截面直径(mm);h------O型圈槽底与被密封表面的距离（沟槽深度），即O型圈压缩后的截面高度(mm)在选取O形圈的压缩率时,应从如下3方面考虑：1．要有足够的密封接触面积；2．摩擦力尽量小；3．尽量避免永久变形。
从以上这些因素不难发现,他们相互之间存在矛盾。
压缩率大就可获得大的接触压力，但是过大的压缩率无疑就会增大滑动摩擦力和永久形。
而压缩率过小则可能由于密封沟槽的同轴度误差和O形圈误差不符合要求，消失部分压缩量而引起泄漏。
因此，在选择O形圈的压缩率时，要权衡各方面的因素。
一般静密封压缩率大于动密封，但其极值应小于25%，否则压缩应力明显松弛，将产生过大的永久变形，在高温工况中尤为严重。
O型密封圈压缩率W的选择应考虑使用条件，静密封或动密封；静密封又可分为径向密封与轴向密封；径向密封（或称圆柱静密封）的泄漏间隙是径向间隙，轴向密封（或称平面静密封）的泄漏间隙是轴向间隙。
轴向密封根据压力介质作用于O形圈的内径还是外径又分受内压和受外压两种情况，内压增加的拉伸，外压降低O形圈的初始拉伸。
上述不同形式的静密封，密封介质对O形圈的作用方向是不同的，所以预压力设计也不同。
对于动密封则要区分是往复运动密封还是旋转运动密封。
1．静密封：圆柱静密封装置和往复运动式密封装置一样，一般取W=10%～15%；平面静密封装置取W=15%～30%。
2．对于动密封而言，可以分为三种情况；往复运动一般取W=10%～15%。
旋转运动密封在选取压缩率时必须要考虑焦耳热效应，一般来说，旋转运动用O 形圈的内径要比轴径大3%-5%，外径的压缩率W=3%-8%。
O型圈密封知识全
O型圈密封知识全 Prepared on 24 November 2020（一）O型圈的概述与密封原理日期：2007-4-16 查看：577 O型橡胶圈密封圈简称O型圈，是一种截面形状为圆形的橡胶圈。
O型密封圈是液压、气动系统中使用最广泛的一种密封件。
O型圈有良好的密封性能，既可用于静密封，也可用于动密封中；不仅可单独使用，而且是许多组合式密封装置中的基本组成部分。
它的使用范围很宽，如果材料选择得当，可以满足各种介质和各种运动条件的要求。
O型密封圈是一种挤压型密封，挤压型密封的基本工作原理是依靠密封件发生弹性变形，在密封接触面上造成接触压力，接触压力大于被密封介质的内压，则不发生泄漏，反之则发生泄漏。
（二）压缩率现拉伸量日期：2007-4-16 查看：737 O型密封圈是典型的挤压型密封。
O型圈截面直径的压缩率和拉伸量是密封设计的主要内容，对密封性能和使用寿命有重要意义。
O型密封圈有良好的密封效果很大程度上取决于O型圈尺寸与沟槽尺寸的正确匹配，形成合理的密封圈压缩量与拉伸量。
．压缩率压缩率W通常用下式表示：W=（d0-h）/d×100%式中d0-----O型圈在自由状态下的截面直径(mm);h------O型圈槽底与被密封表面的距离（沟槽深度），即O型圈压缩后的截面高度(mm)在选取O形圈的压缩率时,应从如下3方面考虑：1．要有足够的密封接触面积；2．摩擦力尽量小；3．尽量避免永久变形。
从以上这些因素不难发现,他们相互之间存在矛盾。
压缩率大就可获得大的接触压力，但是过大的压缩率无疑就会增大滑动摩擦力和永久形。
而压缩率过小则可能由于密封沟槽的同轴度误差和O形圈误差不符合要求，消失部分压缩量而引起泄漏。
因此，在选择O形圈的压缩率时，要权衡各方面的因素。
一般静密封压缩率大于动密封，但其极值应小于25%，否则压缩应力明显松弛，将产生过大的永久变形，在高温工况中尤为严重。
O型密封圈压缩率W的选择应考虑使用条件，静密封或动密封；静密封又可分为径向密封与轴向密封；径向密封（或称圆柱静密封）的泄漏间隙是径向间隙，轴向密封（或称平面静密封）的泄漏间隙是轴向间隙。

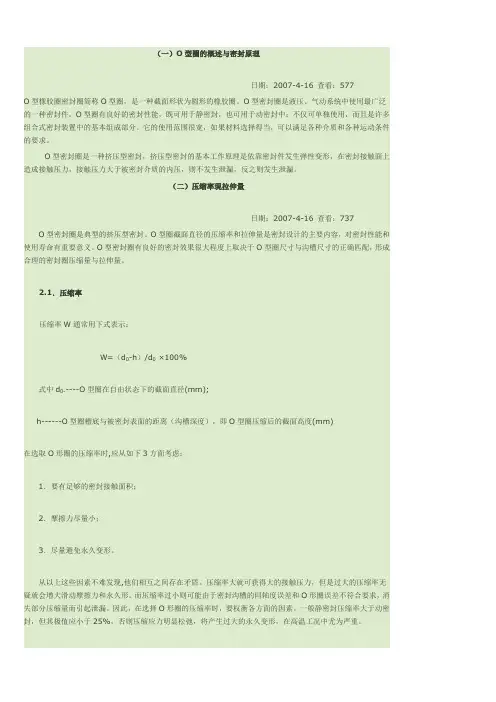

O型密封圈
（一）O型圈的概述与密封原理日期：2007-4-16 查看：577O型橡胶圈密封圈简称O型圈，是一种截面形状为圆形的橡胶圈。
O型密封圈是液压、气动系统中使用最广泛的一种密封件。
O型圈有良好的密封性能，既可用于静密封，也可用于动密封中；不仅可单独使用，而且是许多组合式密封装置中的基本组成部分。
它的使用范围很宽，如果材料选择得当，可以满足各种介质和各种运动条件的要求。
O型密封圈是一种挤压型密封，挤压型密封的基本工作原理是依靠密封件发生弹性变形，在密封接触面上造成接触压力，接触压力大于被密封介质的内压，则不发生泄漏，反之则发生泄漏。
（二）压缩率现拉伸量日期：2007-4-16 查看：737 O型密封圈是典型的挤压型密封。
O型圈截面直径的压缩率和拉伸量是密封设计的主要内容，对密封性能和使用寿命有重要意义。
O型密封圈有良好的密封效果很大程度上取决于O型圈尺寸与沟槽尺寸的正确匹配，形成合理的密封圈压缩量与拉伸量。
2.1．压缩率压缩率W通常用下式表示：W=（d0-h）/d0 ×100%式中d0-----O型圈在自由状态下的截面直径(mm);h------O型圈槽底与被密封表面的距离（沟槽深度），即O型圈压缩后的截面高度(mm)在选取O形圈的压缩率时,应从如下3方面考虑：1．要有足够的密封接触面积；2．摩擦力尽量小；3．尽量避免永久变形。
从以上这些因素不难发现,他们相互之间存在矛盾。
压缩率大就可获得大的接触压力，但是过大的压缩率无疑就会增大滑动摩擦力和永久形。
而压缩率过小则可能由于密封沟槽的同轴度误差和O形圈误差不符合要求，消失部分压缩量而引起泄漏。
因此，在选择O形圈的压缩率时，要权衡各方面的因素。
一般静密封压缩率大于动密封，但其极值应小于25%，否则压缩应力明显松弛，将产生过大的永久变形，在高温工况中尤为严重。
注：旋转运动工作压力一般不超过0.4 Mpa,硬度选择在(70±5)度;超出0.4 Mpa则按特殊密封装置设计。
O形密封圈
ε---压缩量（绝对压缩量）
d0---自由状态下截面直径
h---沟底到密封面的距离mm （截面压缩后尺寸）。
δ ---（绝对对压缩量）
相对压缩量
相对压缩量的大 小，直接影响着O形密 封圈的使用性能和寿命。 静、动密封只要保证密 封，相对压缩量越小越 好。
O形密封圈设计
O形密封圈相对压缩量
槽深设计
1） 当δ′= δ″时O形圈的截面中心与槽的 截面中心重合，两中心圆的圆周相等， O 形圈安装时未受拉伸。
2） 当δ′＞ δ″时O形圈的截面中心周长小 于槽的截面中心周长，O形圈安装时受到拉 伸。
3） 当δ′＜δ″时O形圈的截面中心周长大 于槽的截面中心周长，O形圈安装时受到压 缩。
一般密封采用 δ′= δ″
槽 深
密 封
活塞杆 1.08 1.64 2.44 3.34 5.01 6.65
度 静密封 0.9 1.30 2.0 2.70 4.0 5.40
h
O形密封圈沟槽设计
槽口、槽底圆角设计 ※沟槽的外边口处的圆角是为了防止O形
圈装配时因槽口锋利刮伤而设计的。一 般较小，R=0.1～0.2mm。 ※槽底圆角是为了主要防止该处应力集中 而设计的。动密封 可取 R=0.3～1mm。 静密封 可取 O形圈直径的一半 R=d/2mm
O形密封圈沟槽设计
沟槽形状
O形密封圈沟槽 1)矩形外，还有2)V形、 3)半圆形、4)燕尾形和5)三角形等。
O形密封圈沟槽设计
槽宽设计
密封沟槽尺寸取决于O形密封圈尺 寸，主要尺寸是沟槽的宽度和深度。
沟槽尺寸可按体积计算，通常矩形 沟槽尺寸比O形密封圈体积大15%。
1）装入沟槽的O形圈，工作时要 承受3%～5%的压缩 ，橡胶材料 是不可压缩的，应有容纳O形圈 变形空间。
O型圈密封尺寸设计规范
contents
目录
• O型圈基础知识 • O型圈密封尺寸设计 • O型圈密封性能影响因素 • O型圈密封尺寸设计规范 • O型圈密封尺寸设计实例
01 O型圈基础知识
O型圈定义
总结词
O型圈是一种常见的密封元件，呈圆形截面，主要用于静态或动态密封。
详细描述
O型圈是一种环形橡胶密封件，通常由弹性材料制成，如橡胶或硅胶。其截面 呈圆形，可以根据不同的密封需求安装在各种形状的沟槽中，以实现密封效果。
工作压力与温度
要点一
总结词
工作压力与温度对O型圈的密封性能产生显著影响。
要点二
详细描述
随着工作压力的增加，O型圈受到的挤压力也相应增大， 有助于提高密封效果。然而，过高的压力可能导致O型圈 过度压缩，产生永久变形，影响其使用寿命。同时，温度 的变化也会影响O型圈的密封性能，高温会使O型圈软化 ，降低其耐压性能；而低温则可能导致O型圈硬化，同样 影响其密封性能。因此，在设计时需要充分考虑工作压力 与温度的影响。
总结词
确定工作压力、 温度和介…
选择O型圈材料
确定O型圈规格
设计密封槽
根据液压系统的工作压力 、温度和介质特性，选择 合适的O型圈材料和规格， 以确保密封性能和系统稳 定性。
了解液压系统的工作环境 ，包括工作压力、温度和 所接触的介质特性，以便 选择合适的O型圈材料和规 格。
根据工作环境的腐蚀性、 温度和压力等条件，选择 耐腐蚀、耐高温和耐高压 的O型圈材料，如丁腈橡胶 、氟橡胶等。
选择规格尺寸
根据密封要求和被密封件的特点，选择合适的O型圈规格尺寸。
确定公差范围
根据所选规格尺寸，确定合适的内径公差、截面直径公差和截面高度公差。
O型圈密封知识全
O型圈密封知识全This model paper was revised by the Standardization Office on December 10, 2020（一）O 型圈的概述与密封原理日期：2007-4-16 查看：577O 型橡胶圈密封圈简称O 型圈，是一种截面形状为圆形的橡胶圈。
O 型密封圈是液压、气动系统中使用最广泛的一种密封件。
O 型圈有良好的密封性能，既可用于静密封，也可用于动密封中；不仅可单独使用，而且是许多组合式密封装置中的基本组成部分。
它的使用范围很宽，如果材料选择得当，可以满足各种介质和各种运动条件的要求。
O 型密封圈是一种挤压型密封，挤压型密封的基本工作原理是依靠密封件发生弹性变形，在密封接触面上造成接触压力，接触压力大于被密封介质的内压，则不发生泄漏，反之则发生泄漏。
（二）压缩率现拉伸量日期：2007-4-16 查看：737O 型密封圈是典型的挤压型密封。
O 型圈截面直径的压缩率和拉伸量是密封设计的主要内容，对密封性能和使用寿命有重要意义。
O 型密封圈有良好的密封效果很大程度上取决于O 型圈尺寸与沟槽尺寸的正确匹配，形成合理的密封圈压缩量与拉伸量。
．压缩率压缩率W 通常用下式表示：W=（d 0-h ）/d 0 ×100%式中d 0-----O 型圈在自由状态下的截面直径(mm);h------O型圈槽底与被密封表面的距离（沟槽深度），即O型圈压缩后的截面高度(mm)在选取O形圈的压缩率时,应从如下3方面考虑：1．要有足够的密封接触面积；2．摩擦力尽量小；3．尽量避免永久变形。
从以上这些因素不难发现,他们相互之间存在矛盾。
压缩率大就可获得大的接触压力，但是过大的压缩率无疑就会增大滑动摩擦力和永久形。
而压缩率过小则可能由于密封沟槽的同轴度误差和O形圈误差不符合要求，消失部分压缩量而引起泄漏。
因此，在选择O形圈的压缩率时，要权衡各方面的因素。
一般静密封压缩率大于动密封，但其极值应小于25%，否则压缩应力明显松弛，将产生过大的永久变形，在高温工况中尤为严重。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（一）O型圈的概述与密封原理
日期：2007-4-16查看：577 O型橡胶圈密封圈简称O型圈，是一种截面形状为圆形的橡胶圈。
O型密封圈是液压、气动系统中使用最广泛的一种密封件。
O型圈有良好的密封性能，既可用于静密封，也可用于动密封中；不仅可单独使用，而且是许多组合式密封装置中的基本组成部分。
它的使用范围很宽，如果材料选择得当，可以满足各种介质和各种运动条件的要求。
O
性变形，
O
量。
2.1
式中
截面高度
在选取O
1
2
3
压力，
此，
但其极值应小于25%，否则压缩应力明显松弛，将产生过大的永久变形，在高温工况中尤为严重。
O型密封圈压缩率W的选择应考虑使用条件，静密封或动密封；静密封又可分为径向密封与轴向密封；径向密封（或称圆柱静密封）的泄漏间隙是径向间隙，轴向密封（或称平面静密封）的泄漏间隙是轴向间隙。
轴向密封根据压力介质作用于O形圈的内径还是外径又分受内压和受外压两种情况，内压增加的拉伸，外压降低O形圈的初始拉伸。
上述不同形式的静密封，密封介质对O形圈的作用方向是不同的，所以预压力设计也不同。
对于动密封则要区分是往复运动密封还是旋转运动密封。
1．静密封：圆柱静密封装置和往复运动式密封装置一样，一般取W=10%～15%；平面静密封装置取W=15%～30%。
2．对于动密封而言，可以分为三种情况；往复运动一般取W=10%～15%。
旋转运动密封在选取压缩率时必须要考虑焦耳热效应，一般来说，旋转运动用O形圈的内径要比轴径大3%-5%，外径的压缩率W=3%-8%。
低摩擦运动用O型圈，为了减少摩擦阻力，一般均选取较小的压缩率，即W=5%-8%，此外，还要考虑到介质和温度引起的橡胶材料膨胀。
通常在给定的压缩变形之外，允许的最大膨胀率为15%，超过这一范围说明材料选用不合适，应改用其他材料的O形圈，或对给定的压缩变形率予以修正。
2.2 拉伸量
O型圈在装入密封沟槽后，一般都有一定的拉伸量。
与压缩率一样，拉伸量的大小对O型圈的密封性能和和使用寿命也有很大的影响。
拉伸量大不但会导致O型圈安
发生变化而使压缩率降低，以致引起泄漏。
拉伸量a 装困难，同时也会因截面直径d
可用下式表示：
O形圈的截面直径和轴的转速关系
NBR胶料硬度与耐压能力之间的关系
密封沟槽、密封配合面必须严格清洗；同时对O型圈装配中要通过的表面涂敷润滑脂。
为了防止O型圈在安装时被尖角和螺纹等锐边切伤或划伤，应在安装的轴端和孔端留有15º～30º的引入角。
当O型圈需通过外螺纹时，应使用专用的薄壁金属导套，套住外螺纹；如果O型圈需通过孔口时，应使孔口倒成相应的斜角形状，以防O型圈被划伤。
坡口的斜角一般为a=120º～140º
O形橡胶密封圈泄漏原因及改进意见。
