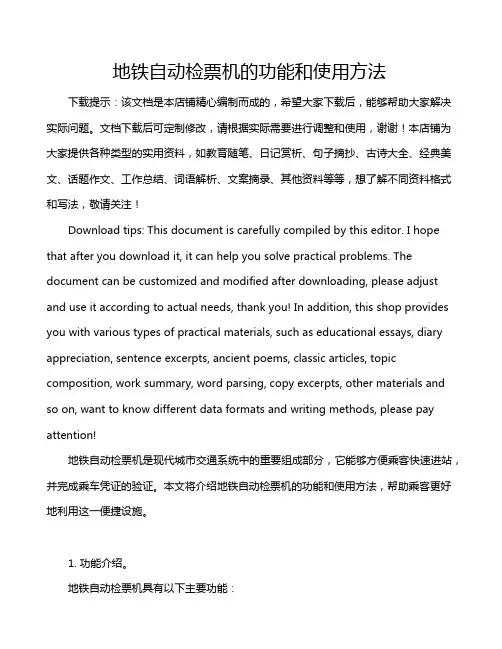

地铁自动检票机的功能和使用方法
地铁自动检票机的功能和使用方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!地铁自动检票机是现代城市交通系统中的重要组成部分，它能够方便乘客快速进站，并完成乘车凭证的验证。

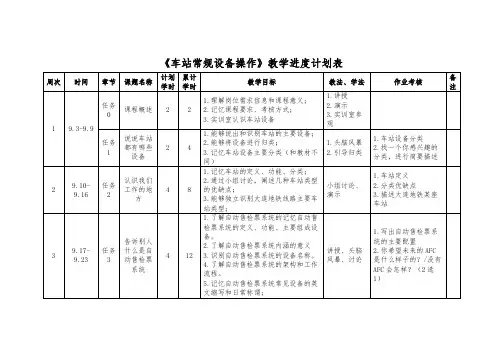

城市轨道运营与管理专业《 车站常规设备操作》教学进度计划表
10.29-11.4
任务7
了解其他终端设备和车票
4
40
1.了解充值机、查询机的功能和操作
2.了解外观不同的各类型车票
3.支付方式
10
11.5-11.11
任务8
认识电梯和扶梯
4
48
1.了解电梯和扶梯主要组成部件和工作原理
2.了解电梯和扶梯的类型
安全门故障维修
4
72
安全门故障维修流程描述及实操
训练
安全门故障排除
19
1.7-1.13
4
76
复习
20
1.14-1.20
4
80
考试
2.能描述自动售票机的票卡工作流程
3.正常操作自动售票机
4.更换票箱、钱箱
任务驱动
1.简述自动售票机的主要组成部件。
8
10.22-10.28
任务6
分析自动售票机常见故障的原因
4
36
1.通过小组合作的方式，识别10种自动售票机常见故障及产生原因
2.能够描述自动售票机故障的简单操作
任务驱动
描述某种故障的排除流程
小组讨论、演示
1.车站定义
2.分类优缺点
3.描述大连地铁某座车站
3
9.17-9.23
任务3
告诉别人什么是自动售检票系统
4
12
1.了解自动售检票系统的记忆自动售检票系统的定义、功能、主要组成设备。
2.了解自动售检票系统内涵的意义
3.识别自动售检票系统的设备名称。
4.了解自动售检票系统的架构和工作流程。
2.能够将设备进行归类；
3.记忆车站设备主要分类（和教材不同）
1.头脑风暴
自动检票机操作流程教学设计
1.任务驱动法、
2.合作探究法、
3.案例分析法、
4.信息化教学。
六、教学环境及资源准备
课本教材、教学设计、智能手机、微课视频，动画、白板笔，网络视频等。
七、教学过程
八、板书设计
九、教学反思
1.问题导入，回顾新知。
让学生迅速回到课堂学习当中，开始新课学习。
通过问题设置，学生自主完成翻阅教材书本，寻找答案，变被动学习为主动学习过程。
2.明确学习目标，让学生的学习有方向性，避免无目标学习，无效课堂出现。
3.巩固知识，学生自行回顾自己所记得的知识点，并且能复述出来，更能掌握学生学习结果，对薄弱环节，便于加以引导。
自动检票机简介ppt课件
• 一、自动检票机（检票机）
（三）检票机的分类
检票机通 道宽度
普通检票机 宽通道检票机：残疾人、大件行李
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮球 比赛的 计时计 分系统 是一种 得分类 型的系 统
自动检票机简介
• 一、自动检票机（检票机）
（四）检票机的结构
核心：主控单元
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮球 比赛的 计时计 分系统 是一种 得分类 型的系 统
自动检票机简介
• 一、自动检票机（检票机）
（四）检票机的结构 1.主控单元 基于32位工业级微处理器（工控机）， 负责运行控制软件，完成车票处理、现 金处理、显示、数据通信、状态监控等 功能。
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮球 比赛的 计时计 分系统 是一种 得分类 型的系 统
自动检票机简介
• 一、自动检票机
自动检票系统根据检票计划和运行参数，实现自动检票机自 动读判磁票电子信息及旅客通行智能监控，允许合法旅客通过， 阻挡非法旅客，实现旅客进出站自助检票。 自动检票系统通过车站检票服务器生成及管理检票计划和运 行参数，并及时下载到自动检票机，自动检票机自动完成旅客 车票的验证，记录检票存根，并按系统设定时间上传到车站检 票服务器。
自动检票机简介
• 一、自动检票机（检票机）
（三）检票机的分类
机进 出 站 检 票
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮球 比赛的 计时计 分系统 是一种 得分类 型的系 统
自动检票机简介
• 一、自动检票机（检票机）
自动检票机结构教学设计
1.任务驱动法、
2.合作探究法、
3.案例分析法、
4.信息化教学。
六、教学环境及资源准备
课本教材、教学设计、智能手机、微课视频，动画、白板笔，网络视频等。
七、教学过程
八、板书设计
九、教学反思
1.问题导入，回顾新知。
让学生迅速回到课堂学习当中，开始新课学习。
通过问题设置，学生自主完成翻阅教材书本，寻找答案，变被动学习为主动学习过程。
2.明确学习目标，让学生的学习有方向性，避免无目标学习，无效课堂出现。
3.巩固知识，学生自行回顾自己所记得的知识点，并且能复述出来，更能掌握学生学习结果，对薄弱环节，便于加以引导。
任课教师：陈梅梅
2019年11月26日。
车站常规设备操作-教案-29-32课时-任务6-1 认识BOM机
时间
分配
作业评价
明确目标
情境导入
讲授
互动提问
互动提问
实训室观摩
作业
对上次课作业进行评价
任务6-1认识BOM机
给出本次任务的目标：
能够独立、正确的说出BOM机主要组成部件名称和功能；
能够模拟向乘客售票流程；
一、使用情境
播放BOM操作视频
引导学生感受BOM机工作的过程，思考作为乘客，对人工售票的需求
二、定义
书P34，做标注。
提出一个小问题：BOM机的摆放位置
售票的放在非付费区，补票的在付费区
三、功能
先抛出问题：
作为乘客，自动售票机提供什么样的功能？
作为企业，自动售票机提供什么样的功能？
引导学生，分别站在乘客和地铁运营企业的角度来思考问题。
结合PPT内容和书P34内容，根据学生回答的情况，逐条进行说明
教 学 设 计
授课班级
授课日期
第29-32课时
课 型
新授
教具、资料
多媒体
课 题
任务6-1 认识BOM机
知识与技能
能够描述乘客和普通站务员与BOM相关的活动；
了解BOM机的定义；
能够分析BOM机和TVM机在车站各自不同的作用；
能够独立、正确的说出BOM机主要组成部件名称和作用；
过程与方法
通过BOM机和TVM机效率说明，来分析在实际工作岗位中，成本
了解
思考回答
互动
理解
头脑风暴
交流互动
理解记忆
了解真实设备
设
计
任务6-1认识BOM机
一、使用情境
二、定义
三、作用
四、结构组成
自动检票机的日常使用流程
自动检票机的日常使用流程1. 检票前的准备工作在使用自动检票机之前，需要进行一些准备工作以确保顺利进行检票流程。
1.1 确认车次信息在检票前，需要确认自己所乘坐的车次信息，包括车次号、发车时间等。
1.2 准备有效车票确保携带有效的车票，包括纸质车票或电子车票。
1.3 准备有效证件车票购买者需要携带有效证件，如身份证、护照等。
经过验证后，进入下一步的检票流程。
2. 自动检票机的操作流程自动检票机提供便捷的检票服务，以下是使用自动检票机的操作流程。
2.1 寻找自动检票机在车站或车厢内寻找自动检票机。
通常，自动检票机位于候车大厅或进入车厢的入口处。
2.2 打开自动检票机界面触摸自动检票机屏幕或按下相关按键以打开自动检票机界面。
如遇到困难，可寻求工作人员的帮助。
2.3 输入车次信息在自动检票机界面中，输入所乘坐的车次信息，包括车次号、发车站和到达站等。
按照屏幕上的指示进行输入。
2.4 放置有效车票将有效的车票放置在自动检票机的扫描区域内。
自动检票机将通过扫描车票上的二维码或条形码来检票。
2.5 验证证件信息自动检票机会要求车票购买者放置有效证件在扫描区域内，以验证购票人和车票信息的一致性。
2.6 确认订单信息在屏幕上确认订单信息，包括车次信息、购票人信息等。
确保信息正确无误后，继续下一步。
2.7 通过自动检票当所有信息验证通过后，自动检票机会亮起绿灯，并发出“通过”的声音。
此时，乘客可继续进入车厢。
2.8 若遇到问题，求助工作人员如果在使用自动检票机的过程中遇到问题，如无法识别车票、证件等，可寻求工作人员的帮助。
3. 注意事项在使用自动检票机时，需要注意以下事项。
3.1 车票和证件的有效性确保携带的车票和证件是有效的，否则将无法通过自动检票机。
3.2 保持车票完整在使用自动检票机时，保持车票的完整性，防止车票上的二维码或条形码受损而无法被扫描。
3.3 系统故障处理如果自动检票机出现故障或无法使用，请寻求工作人员的帮助，切勿私自强行通过。
