分光计的各半调节法及其原理
分光计的各半调节法及其原理

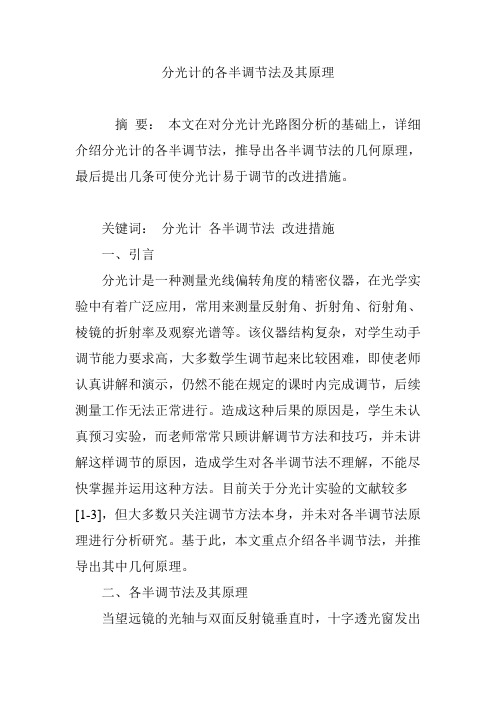

分光计的各半调节法及其原理摘要：本文在对分光计光路图分析的基础上，详细介绍分光计的各半调节法，推导出各半调节法的几何原理，最后提出几条可使分光计易于调节的改进措施。
关键词：分光计各半调节法改进措施一、引言分光计是一种测量光线偏转角度的精密仪器，在光学实验中有着广泛应用，常用来测量反射角、折射角、衍射角、棱镜的折射率及观察光谱等。
该仪器结构复杂，对学生动手调节能力要求高，大多数学生调节起来比较困难，即使老师认真讲解和演示，仍然不能在规定的课时内完成调节，后续测量工作无法正常进行。
造成这种后果的原因是，学生未认真预习实验，而老师常常只顾讲解调节方法和技巧，并未讲解这样调节的原因，造成学生对各半调节法不理解，不能尽快掌握并运用这种方法。
目前关于分光计实验的文献较多[1-3]，但大多数只关注调节方法本身，并未对各半调节法原理进行分析研究。
基于此，本文重点介绍各半调节法，并推导出其中几何原理。
二、各半调节法及其原理当望远镜的光轴与双面反射镜垂直时，十字透光窗发出的光通过双面反射镜后会聚在分划板上方的十字刻线处，形成十字反射像，即亮十字，这时十字透光窗和亮十字分居于光轴上下，对称于光轴，如图1所示。
设此时分光计已进行了粗调，各部分都没有明显倾斜，且分光计的主轴垂直于水平面。
望远镜光轴与水平面夹角为α，双面反射镜与主轴的夹角为β，望远镜分划板与双面反射镜的距离为D，望远镜的光轴与双面反射镜不垂直，亮十字像与分划板上方的十字刻线有一距离h，如图2所示。
夹角α和β都比较小，满足关系tanα≈α，tanβ≈β，tan（α+β）≈α+β。
采用各半调节法的调节步骤如下：1.调节望远镜的水平调节螺钉使高度差h减小到原来的一半，设此时α变为α′，而β不变，方程（1）变为：此时望远镜的光轴与双面反射镜已经垂直，若α=β，则α′=0，β′=0，调节已经结束。
但一般情况下α≠β，则α′≠0，β′≠0，望远镜的光轴与水平面的夹角不为零，双面反射镜与主轴夹角也不为零，还需要进一步调节。
分光计各半调节法原理
分光计各半调节法原理分光计各半调节法原理导语：在科学和工程领域中，分光计是一种常见的仪器，用于分析和测量光的性质和特性。
其中一个重要的技术是各半调节法，它可以通过调节分光计的各半片，实现对特定波长的光的分析和控制。
本文将深入探讨各半调节法的原理，其工作原理和应用。
一、各半调节法的基本原理各半调节法是一种基于各半片的操作方法，通过调节各半片的相位差来控制光波的干涉。
具体而言，各半片是一种特殊的光学元件，能够将线偏振光分成两个垂直方向的互相独立的分量，分别称为O光和E 光。
当未发生相位差时，各半片对光的作用是将线偏振光分成两个强度相等的互相垂直的分量。
二、各半调节法的工作原理在各半调节法中，通过调节各半片的偏振状态，可以实现对特定波长的光的分析和控制。
当一束线偏振光经过各半片时，互相垂直的两个线偏振分量将产生相位差，进而干涉。
调节各半片的偏振状态，可以改变相位差，从而实现对光波的调节。
各半调节法的工作原理可以通过以下几个步骤来解释：1. 入射光经过第一个各半片时，会被分成两个垂直方向的分量，分别称为O光和E光。
2. O光和E光沿着不同的路径传播，在各半片的反射面上发生相位差。
3. 当O光和E光再次经过各半片时，相位差导致干涉。
4. 调节各半片的偏振状态，可以改变相位差，进而改变干涉现象。
各半调节法的原理非常简单，但其应用范围十分广泛。
下面将介绍几个常见的应用案例。
三、各半调节法的应用1. 光学相位调制器各半调节法常被用来制造光学相位调制器。
通过改变各半片的偏振状态，可以实现对光波相位的调节，从而实现光的干涉和调制。
光学相位调制器广泛应用于通信、光纤传感和光谱分析等领域。
2. 光学干涉仪各半调节法也可以用于光学干涉仪的构造。
通过调节各半片的相位差，可以控制光波的干涉现象，实现光的干涉测量和分析。
光学干涉仪广泛应用于光学测量、光学显微镜和精密仪器等领域。
3. 光学显微镜各半调节法在光学显微镜中也有重要应用。
分光计

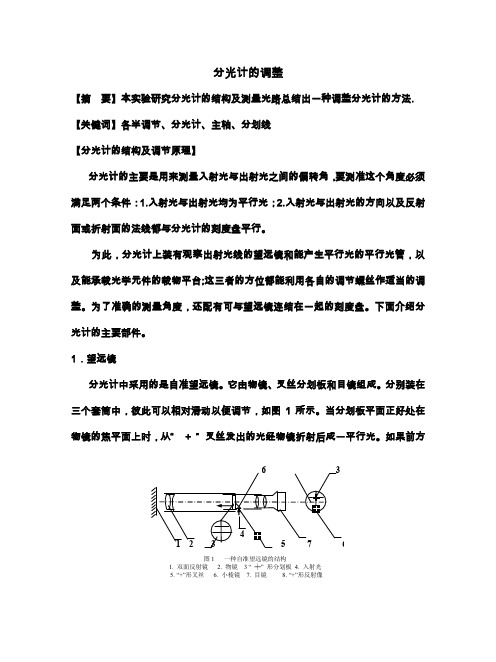

分光计的调整【摘要】本实验研究分光计的结构及测量光路总结出一种调整分光计的方法. 【关键词】各半调节、分光计、主轴、分划线【分光计的结构及调节原理】分光计的主要是用来测量入射光与出射光之间的偏转角，要测准这个角度必须满足两个条件：1.入射光与出射光均为平行光；2.入射光与出射光的方向以及反射面或折射面的法线都与分光计的刻度盘平行。
为此，分光计上装有观察出射光线的望远镜和能产生平行光的平行光管，以及能承载光学元件的载物平台;这三者的方位都能利用各自的调节螺丝作适当的调整。
为了准确的测量角度，还配有可与望远镜连结在一起的刻度盘。
下面介绍分光计的主要部件。
1．望远镜分光计中采用的是自准望远镜。
它由物镜、叉丝分划板和目镜组成。
分别装在三个套筒中，彼此可以相对滑动以便调节，如图1所示。
当分划板平面正好处在物镜的焦平面上时，从“+ ”叉丝发出的光经物镜折射后成一平行光。
如果前方图1 一种自准望远镜的结构1. 双面反射镜2. 物镜 3 “╪”形分划板4. 入射光5. “+”形叉丝6. 小棱镜7. 目镜8. “+”形反射像有一平面镜将这束平行光反射回来，再经物镜折射成像于其焦平面上（分划板平面），那么从目镜中可以同时看到“╪”形叉丝与“+ ”反射像，并且不应有视差。
这就是用自准法调节望远镜适合于观察平行光的原理。
如果望远镜光轴与平面镜的法线平行，在目镜里看到的“+ ”形叉丝像应与“╪”形叉丝的上交点重合。
2．平行光管平行光管由狭缝和透镜组成，结构如图2所示。
狭缝与透镜之间距离可以通过伸缩狭缝套筒来调节。
只要将狭缝调到透镜的焦平面上，则从狭缝发出的光经透镜折射后就成为平行光。
狭缝的宽度可以由狭缝宽度调节螺丝来调节。
3．刻度盘分光计的刻度盘垂直于分光计主轴并且可绕主轴转动。
为消除刻度盘的偏心差，采用两个相差180的游标读数。
刻度盘的分度值为0.5度，0.5度以下则需用游标来读数。
游标上的30格与刻度盘上的29格相等，故游标的最小分度值为1分。
分光计的调节与使用
分光计的调节与使用1、引言分光计是一种用来精确测量入射光和出射光之间偏转角度的精密仪器。
分光计的基本原理：让光线通过狭缝和聚焦透镜形成一束平行光线，经过光学元件的反射或折射后进入望远镜物镜并成像在望远镜的焦平面上，通过目镜进行观察和测量各种光线的偏转角度，从而得到光学参量例如折射率、波长、色散率、衍射角等。
分光计的基本部件和调节原理与其他更复杂的光学仪器（如摄谱仪、单色仪等）有许多相似之处。
2、分光计的调节1、粗调望远镜处于水平状态转动望远镜使它与平行光管成90度角，眼睛距望远镜50cm左右，粗测望远镜是否处于水平状态，如果不水平，可调整望远镜水平调节螺钉，使之处于水平状态。
2、粗调载物台水平（1）将载物台上三条120度等分线与载物台下三个水平调节螺钉对齐，再将平面反光镜按图放置到载物台上。
（2）松开载物台套筒上高低调节锁定螺钉，调节载物台的高度满足反射镜中心与望远镜轴线等高。
（3）松开游标盘止动螺钉（位于分光计背后），缓慢转动游标盘（连同载物台），观察载物台是否处于水平状态。
否则，要分别细心调节载物台下三个螺钉，用眼睛粗测，满足水平状态为止。
3、调节望远镜聚焦于无穷远（1）点亮目镜照明小灯，然后缓慢转动目镜调焦手轮，直到能够清晰地看到分划板上的黑十字叉丝。
（2）将平面镜贴住望远镜物镜镜头，松开望远镜套筒锁定螺钉，前后伸缩望远镜套筒，直到能够看到清晰的绿色亮“十”字像，如图所示，然后重新锁紧望远镜套筒锁定螺钉。
此时，望远镜聚焦于无穷远。
4、调节望远镜主轴垂直于仪器转轴（1）轻缓转动游标盘，使镜面旋转一个小角度，从望远镜外侧用眼睛观察从平面镜反射回的绿十字像。
适当调节望远镜和载物平台的倾斜度，使绿十字反射像和望远镜处于同一高度。
转动载物平台，从目镜中找出反射回来的绿十字像。
（图中人眼高度比望远镜低，因此反射像偏低，须抬高靠近自己一侧的载物平台或降低望远镜筒，才能在望远镜目镜中观察到反射像。
（2）用“各半调节法”（1/2调节法），将绿十字像调至分划板的上交叉点上。
—分光计的调整和使用
School of Physics and Electronics ; Henan University
分光计是一种精确测量
角度的仪器; 常用来测量光波 波长、折射率等;此外;还可用 来测量光学平面间的夹角
一、分光计的结构
• 分光计组成部件： 平行光管——发出平行光； 望远镜——观察平行光； 载物台——放置光学器件； 读数圆盘——测量光线偏转角度&
2、望远镜和平行光管轴线水平； 3、载物台平面水平& 操作：调节望远镜与平行光管的俯仰和水平 调节螺钉；调解载物台调平螺钉&
2细调
细调1：调整望远镜光轴与分光计中心轴 垂直并聚焦于无穷远
望远镜的结构
1 调节目镜调焦旋钮;看清分划板上的准线和带有绿色小十 字的窗口
分光计的调整步骤：
2将平面镜放在载物台上;与望远镜筒垂直;视场中能看到 小十字像&
——转动载物台或望远镜
俯视
侧视
3、光学平板法线与望远镜光轴竖直方向不对齐 ——调节望远镜俯仰或载物台调平螺钉 这三个方法经常需要联合使用
细调2：调节平行光管光轴与分光计 中心轴垂直并发出平行光
• 平行光管由狭缝和准直透镜组成&
1、伸缩狭缝筒;使望远镜中的狭缝像清晰；
2、调节平行光管倾角 螺钉使狭缝与叉丝 中间水平线重合；
3、转动狭缝竖直; 锁住狭缝锁紧螺钉
&பைடு நூலகம்
二、读数方法
读数圆盘：主刻度盘+游标最小分度值是 1
游标窗口
游标盘 主刻度盘
233º13΄
设置两个弯游标的原因： 消除主刻度盘和游标盘的偏心差
主刻度盘 游标盘
1 2
(左
分光计的各半调节法及其原理
分光计的各半调节法及其原理
分光计的半调节法可分为两类：线性半调节法和绝对半调节法。
1. 线性半调节法：线性半调节法是指将分光计的分光轮旋转一定角度，以调节调制光强度，这种方法可以实现精确的调节，原理是通过改变分光轮的角度来改变光线的反射率，从而改变调制光强度。
2. 绝对半调节法：绝对半调节法是指用特殊的分光轮，其转动角度可以达到特定的绝对值，以实现精确的调节，原理是通过改变分光轮的角度，使得特定的光线反射出去，从而改变调制光强度。
大物实验-分光计的调节与使用
大学物理实验一．实验名称：分光计的调节与使用 二．实验仪器：分光计，三棱镜 三．实验原理:1.三棱镜色散原理：入射光与出射光夹角是偏向角。
在某个入射角处，偏向角最小，为最小偏向角m in δ2.折射率计算公式：2sin2sinn minA A δ+=，A 为棱镜的顶角。
由此可知，求棱镜材料折射率必须先测其顶角和最小偏向角m in δ3.本实验是使光束经平行光管后通过待测光学元件，用望远镜观测光线通过待测光学元件的偏折，从而确定光学元件的某些技术参数，如顶角，折射率，光栅常数，光波长等等。
四．实验步骤：（目测初调➡望远镜调节➡望远镜轴线及平台与中心转轴垂直➡平行光管轴线与中心转轴垂直➡读数系统的调节➡测量三棱镜顶角和最小偏向角）1）目测粗调：使望远镜，载物台及平行光管基本水平（通过调节望远镜的俯仰调节螺丝和载物台下的调节螺丝，使望远镜和载物台基本水平）2）望远镜调节：（1）目镜调节：调节目镜调节手轮，看清叉丝；（物镜调焦：前后移动目镜套筒，看清绿色十字架）3）望远镜轴线及平台与中心转轴垂直：（判断望远镜转轴与中心主轴垂直依据：由反射镜两个面反射的十字相都与分划板的十字叉丝重合；各半调节法：调节倾角螺钉和载物台调节螺钉调整十字相与分划板的十字叉丝重合的过程。
）a.将双面反射镜放在载物台任意两螺钉的中垂线上，并正对望远镜。
b.使用各半调节法，使十字相与分划板的十字线重合；c.载物台转动180°，使用各半调节法，使成像也与十字叉线重合；d.调整完毕不再动倾角螺丝和调节螺丝；e.使平面镜正对望远镜；f.用各半调节法调螺丝c ，使十字光标与十字线重合，并180°调节，使重合；至此不动螺丝c ；4）平行光管轴线与中心转轴垂直：将望远镜正对平行光管，打开灯照亮狭缝，松开套筒锁定螺钉，调节套筒前后位置直到看到清晰的狭缝象；使缝宽约为1毫米，转动狭缝呈水平状态，与中间横线重合；再转为水平状态；5）读数系统调节：将游标置于一左一右➡松开望远镜与刻度盘的锁定螺丝，转动刻度盘使使游标的零度分别对准90度和279度，锁定➡松开望远镜锁定螺丝。
分光计的调节原理和调节技巧
分光计的调节原理和调节技巧摘要:在让学生了解分光计结构和深入剖析各个部分测量原理的基础上来讲授分光计的调节方法,会达到事半功倍的教学效果关键词:分光计结构原理调节技巧待测状态分光计是光学中的基本仪器,可以由它来精确地测量平行光的角度偏转,从而计算出其它光学量,如折射率、色散率等。
由于分光计的构成包括了光学系统、读数装置和载物平台,在测量角度前必须使得这几部分协调一致,达到所要求的待测状态,所以分光计的调整是测量前必须完成的首要步骤。
由于分光计的调节过程比较繁琐,单纯地让学生记住调节步骤,学生很难从根本上掌握调节方法,所以在调整分光计前,有必要利用一些时间让学生了解分光计的的结构和工作原理,让学生知晓使分光计达到待测状态的基本要求,学生知其然并知其所以然,才会从根本上理解各步骤的调节目的和要达到的要求。
这一过程可以利用图示和实物仪器相结合来讲解,将分光计的四个主要部分的构造、功能、应该达到的状态逐一分解开来交待清楚。
调整分光计,主要是要达到以下要求:(1)各部位倾角的调节,目的是让平行光管中心轴线、望远镜的中心轴线垂直于分光计读数盘的中心轴线,让载物台平面平行于分光计读数盘平面。
只有这样,通过待测物体所观测到的光线才会方向准确,使测量得到较高的精确度。
(2)光学系统的调节,要使望远镜系统能够聚焦到无限远处,观测到平行光线,同时要使平行光管能够产生平行光线,提供必要的观测光源。
明确了以上要求,就可以分步讲解调节方法了。
1 粗调(1)用目测的方法调节平行光管、望远镜、载物台的倾斜角度,使各部分在视觉上粗略地达到水平要求,为进一步细调打下基础。
粗调的重点是调节好载物台的水平,这决定后面寻找“+”像的难易程度。
(2)望远镜目镜的调焦。
目的是使望远镜镜筒中安放的分划板能处于望远镜目镜的焦平面上,使观测者能清晰看到分划板处所成的像。
只需旋转目镜镜筒调焦,能清晰看到分划板上的叉丝即可。
2 细调细调就是精确调节两光学镜筒的“聚焦”情况,使望远镜能精确聚焦到无限远处,接收平行光线,使平行光管精确地产生平行光线。
分光计的调节原理和调节技巧
创 新 教 育分光计是光学中的基本仪器,可以由它来精确地测量平行光的角度偏转,从而计算出其它光学量,如折射率、色散率等。
由于分光计的构成包括了光学系统、读数装置和载物平台,在测量角度前必须使得这几部分协调一致,达到所要求的待测状态,所以分光计的调整是测量前必须完成的首要步骤。
由于分光计的调节过程比较繁琐,单纯地让学生记住调节步骤,学生很难从根本上掌握调节方法,所以在调整分光计前,有必要利用一些时间让学生了解分光计的的结构和工作原理,让学生知晓使分光计达到待测状态的基本要求,学生知其然并知其所以然,才会从根本上理解各步骤的调节目的和要达到的要求。
这一过程可以利用图示和实物仪器相结合来讲解,将分光计的四个主要部分的构造、功能、应该达到的状态逐一分解开来交待清楚。
调整分光计,主要是要达到以下要求:(1)各部位倾角的调节,目的是让平行光管中心轴线、望远镜的中心轴线垂直于分光计读数盘的中心轴线,让载物台平面平行于分光计读数盘平面。
只有这样,通过待测物体所观测到的光线才会方向准确,使测量得到较高的精确度。
(2)光学系统的调节,要使望远镜系统能够聚焦到无限远处,观测到平行光线,同时要使平行光管能够产生平行光线,提供必要的观测光源。
明确了以上要求,就可以分步讲解调节方法了。
1 粗调(1)用目测的方法调节平行光管、望远镜、载物台的倾斜角度,使各部分在视觉上粗略地达到水平要求,为进一步细调打下基础。
粗调的重点是调节好载物台的水平,这决定后面寻找“+”像的难易程度。
(2)望远镜目镜的调焦。
目的是使望远镜镜筒中安放的分划板能处于望远镜目镜的焦平面上,使观测者能清晰看到分划板处所成的像。
只需旋转目镜镜筒调焦,能清晰看到分划板上的叉丝即可。
2 细调细调就是精确调节两光学镜筒的“聚焦”情况,使望远镜能精确聚焦到无限远处,接收平行光线,使平行光管精确地产生平行光线。
细调的另一个目的是精确地调整平行光管、载物台、望远镜的倾斜角度,使入射光与出射光所形成的平面与读数盘平面平行,达到精确测量的目的。
各半调节法在分光计实验中的应用
各半调节法在分光计实验中的应用摘要本文系统阐述了分光计的调节过程,重点针对分光计调整的难点,改进调整方法,以便迅速快捷地调好分光计,从而使学生有更多的时间来测量三棱镜的顶角,提高了物理实验课的效率,保证教学质量。
关键词分光计;各半调节法;十字叉丝分光计(分光仪)是一种精确测量角度和分光的光学仪器。
在光学中,许多基本的物理量如棱镜折射率、光波波长、色散率等都可以直接或间接的表现为光的偏转角,所以都可以用分光计来精确的测量;除此之外,分光计还能精确测量两个光学面之间的夹角。
分光计是光学实验中一种不可缺少的仪器,它的基本光学结构是许多光学仪器(如摄谱仪、单色仪、分光光度计等)的基础,其调整方法和操作技能在光学仪器中具有一定的普遍意义。
分光计实验既能够培养学生的基本实验技能,又能培养学生应用理论知识解决实际问题的能力,因此它是物理实验的必做实验。
分光计装置精密,可供调节的螺丝等就有二十几处,在调节上比其它仪器更为复杂,所以使用时必须严格按操作程序调整。
调节好分光计的标准为:1)望远镜能够接收平行光;2)平行光管能够射出平行光;3)望远镜的光轴和平行光管的光轴均与仪器的主轴垂直;4)平行光管主光轴与望远镜主光轴同轴等高。
学生普遍认为这个实验比较难的地方是:1)分光计的调节比较难,觉得绿色的“十”字自准像很难找;2)即使双面镜正、反两个面的反射的小“十”字都找到了,也不能同时调到上十字叉丝的位置。
因为在调整分光计时花费了太多时间,所以光学实验中一个典型的实验——利用光的反射测三棱镜的顶角,按照传统的教学方法,很多同学很难在规定的课时内完成。
笔者在物理实验教学实践中总结出了一点快速调节分光计的方法,大大缩短了分光计的调节时间,从而使学生有更多的时间来测量三棱镜的顶角,提高了物理实验课的效率和教学质量。
1 分光计的结构原理各种型号的分光计,其光学原理基本相同,主要部件包括:望远镜、平行光管、载物台(台上安置分光用的三棱镜或光栅) 、读数装置四部分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
分光计的各半调节法及其原理
摘要：本文在对分光计光路图分析的基础上，详细介绍分光计的各半调节法，推导出各半调节法的几何原理，最后提出几条可使分光计易于调节的改进措施。
关键词：分光计各半调节法改进措施
一、引言
分光计是一种测量光线偏转角度的精密仪器，在光学实验中有着广泛应用，常用来测量反射角、折射角、衍射角、棱镜的折射率及观察光谱等。
该仪器结构复杂，对学生动手调节能力要求高，大多数学生调节起来比较困难，即使老师认真讲解和演示，仍然不能在规定的课时内完成调节，后续测量工作无法正常进行。
造成这种后果的原因是，学生未认真预习实验，而老师常常只顾讲解调节方法和技巧，并未讲解这样调节的原因，造成学生对各半调节法不理解，不能尽快掌握并运用这种方法。
目前关于分光计实验的文献较多[1-3]，但大多数只关注调节方法本身，并未对各半调节法原理进行分析研究。
基于此，本文重点介绍各半调节法，并推导出其中几何原理。
二、各半调节法及其原理
当望远镜的光轴与双面反射镜垂直时，十字透光窗发出
的光通过双面反射镜后会聚在分划板上方的十字刻线处，形成十字反射像，即亮十字，这时十字透光窗和亮十字分居于光轴上下，对称于光轴，如图1所示。
设此时分光计已进行了粗调，各部分都没有明显倾斜，且分光计的主轴垂直于水平面。
望远镜光轴与水平面夹角为α，双面反射镜与主轴的夹角为β，望远镜分划板与双面反射镜的距离为D，望远镜的光轴与双面反射镜不垂直，亮十字像与分划板上方的十字刻线有一距离h，如图2所示。
夹角α和β都比较小，满足关系tanα≈α，tanβ≈β，tan（α+β）≈α+β。
采用各半调节法的调节步骤如下：
1.调节望远镜的水平调节螺钉使高度差h减小到原来的一半，设此时α变为α′，而β不变，方程（1）变为：此时望远镜的光轴与双面反射镜已经垂直，若α=β，则α′=0，β′=0，调节已经结束。
但一般情况下α≠β，则α′≠0，β′≠0，望远镜的光轴与水平面的夹角不为零，双面反射镜与主轴夹角也不为零，还需要进一步调节。
3.转动载物台，使双面反射镜旋转180°，设高度差变为h′，α′不变，β′则变为-β′，各物理量之间的关系为：
α″为零，表明望远镜的光轴已经水平；β″为零，表明双面反射镜所在平面竖直，即与双面反射镜平行的高AB
垂直的中位线CD在水平面内。
载物台上的一条线段水平，并不能保证载物台水平，要使其水平，还需使其内另一条线段水平。
接下来，把双面反射镜旋转90°（载物台不动），使其平行于载物台上的中位线CD，重复刚才的第1步至第5步（第2步和第5步中改调节螺钉1），可保证望远镜的光轴水平及三角形的高AB在水平面内。
载物台上的两条相交线段都在水平面内，表明载物台已经水平，望远镜和载物台都已经调节好，可以进行各种测量工作了。
三、改进措施
1.底座和载物台上分别装上气泡水准仪。
现在一般载物台只能靠肉眼大致估计其倾斜程度，常常造成粗调不能满足要求，无法顺利进行接下来的细调步骤。
底座上的水准仪可使主轴呈竖直状态，载物台上的水准仪可使载物台粗调时的水平程度提高。
2.望远镜一侧装上准星。
望远镜视野太小，光源一般不能在分划板上成像，常使学生无从下手。
如果能在望远镜右侧或左侧上装上准星，就可以对望远镜进行粗调，使视野里出现亮十字。
3.载物台上刻上与调平螺钉相对应的等边三角形及高和中位线。
一般情况下，载物台上只有三个调平螺钉，并没有对应的三角形，所以大多数学生摆放双面反射镜时，只是随便估
计一个高或中位线的位置，这样造成的直接后果是经过上述各半调节法的调节之后，载物台并未水平。
原因是第一次各半调节法在载物台上找到的呈水平状态的线段，会在双面反射镜旋转之后的调节过程中变倾斜。
如果刻上三角形及高和中位线后之后，就不会出现这种情况，原因是只调节螺钉2或螺钉3不会改变高AB的状态，而只调节螺钉1不会改变中位线CD的状态。
四、结语
本文详细介绍分光计的各半调节法，该方法较复杂，每一步应该调节哪个螺钉都有严格的规定，不利于学生快速掌握。
为了使学生理解这种调节方法，在对分光计光路图分析的基础上，推导出各半调节法的几何原理，最后提出几条可使分光计易于调节的改进措施。
参考文献：
[1]刘洋.浅议分光计调整实验方法的改进[J].考试周刊，2010，47：173.
[2]陈霞，计晶晶，陆改玲，罗利霞，周??.分光计的快速调节方法探讨[J].物理通报，2015，02：52-53.
[3]王仁洲，杨涛.三棱镜在分光计载物台上摆放位置的研究[J].大学物理实验，2014，05：42-43.。
