数字万用表原理
万用表 nplc原理
万用表nplc原理
万用表是一种用于测量电压、电流和电阻的电子设备。
在数字万用表中，NPLC（Normal Power Line Cycles）是一个重要的参数，它代表了测量时间周期的长度。
NPLC的原理和数字万用表的工作方式密切相关。
当使用数字万用表进行测量时，它需要将输入的模拟信号转换为数字信号，然后进行处理和显示。
在这个过程中，NPLC决定了测量时间周期的长度，从而影响了测量的精度和稳定性。
具体来说，NPLC表示一个电网周期的数量，即在一个完整的电网周期内，万用表会进行多少次测量。
例如，在50Hz的电网频率下，一个电网周期是20ms。
如果设置NPLC为1，那么万用表会在20ms 内进行一次测量；如果设置NPLC为10，那么万用表会在200ms内进行10次测量，并将结果平均。
增加NPLC的值可以提高测量的精度和稳定性，因为更多的测量次数可以减少噪声和干扰的影响，使得测量结果更加准确。
然而，增加NPLC的值也会增加测量的时间，因此在选择NPLC的值时需要权衡精度和时间的要求。
总之，NPLC是数字万用表中的一个重要参数，它决定了测量时间周期的长度，从而影响了测量的精度和稳定性。
通过合理设置NPLC 的值，可以在保证测量精度的同时，尽可能减少测量的时间。
数字万用表的基本原理
数字式万用表的基本原理万用表简称万用电表，是我们在电子设计制作中一个必不可少的工具。
万用表不尽能测量电流、电压、电阻还可以测量三极管的放大倍数，频率、电容值、逻辑电位、分贝值等。
万用表有很多种，现在最流行的有机械指针式的和数字式的万用表。
万用表的基本原理是利用一只灵敏的磁电式直流电流表（微安表）做表头。
当微小电流通过表头，就会有电流指示。
但表头不能通过大电流，所以，必须在表头上并联与串联一些电阻进行分流或降压，从而测出电路中的电流、电压和电阻。
下面分别介绍。
l 测直流电流原理。
如图1a所示，在表头上并联一个适当的电阻（叫分流电阻）进行分流，就可以扩展电流量程。
改变分流电阻的阻值，就能改变电流测量范围。
l 测直流电压原理。
如图1b所示，在表头上串联一个适当的电阻（叫倍增电阻）进行降压，就可以扩展电压量程。
改变倍增电阻的阻值，就能改变电压的测量范围。
l 测交流电压原理。
如图1c所示，因为表头是直流表，所以测量交流时，需加装一个并、串式半波整流电路，将交流进行整流变成直流后再通过表头，这样就可以根据直流电的大小来测量交流电压。
扩展交流电压量程的方法与直流电压量程相似。
l 测电阻原理。
如图1d所示，在表头上并联和串联适当的电阻，同时串接一节电池，使电流通过被测电阻，根据电流的大小，就可测量出电阻值。
改变分流电阻的阻值，就能改变电阻的量程万用表是比较精密的仪器，如果使用不当，不仅造成测量不准确且极易损坏。
但是，只要我们掌握万用表的使用方法和注意事项，谨慎从事，那么万用表就能经久耐用。
使用万用表是应注意如下事项：1、测量电流与电压不能旋错档位。
如果误将电阻档或电流档去测电压，就极易烧坏电表。
万用表不用时，最好将档位旋至交流电压最高档，避免因使用不当而损坏。
2、测量直流电压和直流电流时，注意“+”“-”极性，不要接错。
如发现指针开反转，既应立即调换表棒，以免损坏指针及表头。
3、如果不知道被测电压或电流的大小，应先用最高档，而后再选用合适的档位来测试，以免表针偏转过度而损坏表头。
dt830b数字万用表工作原理
dt830b数字万用表工作原理
DT830B数字万用表是一种便携式电子测试仪器，用于测量电压、电流和电阻等电学量。
它的工作原理可以分为几个方面：
1. 电压测量：DT830B数字万用表通过使用内部电源，如电池，提供一个已知电压，然后将测量对象与表的测量端子相连接。
通过内部的电压分压电路，将测量对象的电压降低到可以测量的范围，并将其转换成与已知电压相关的电压指示。
2. 电流测量：DT830B数字万用表在电流测量时，需要将测量
对象与表的测量端子相连接，并通过内部的电流分流电阻，将电流分流为可以进行测量的范围。
然后，通过内部的电压测量电路测量分流电阻上的电压，从而获得电流指示。
3. 电阻测量：当进行电阻测量时，DT830B数字万用表通过将
测量对象与表的测量端子相连接，并通过内部的电流产生电路，将已知电流通过测量对象，测量对象上产生电压与已知电流成正比。
随后，通过内部的电压测量电路，测量产生的电压，并通过计算获得电阻值。
总体而言，DT830B数字万用表通过使用内部电源和相应的电路，将电学量转换为易于测量的信号，并通过内部计算和显示装置显示测量结果。
数字万用表的基本框图原理、面板旋钮的作用和使用方法
数字万用表的基本框图原理、面板旋钮的作用和使用方法数字万用表是近年来消失的先进测量仪表。
国际上已消失袖珍式数字万用表代替传统的指针式万用表的趋势。
由于它采纳了大规模集成电路，具有数字化显字功能，因此仪表的结构轻松、测量精度高、输入阻抗高、显示直观、过载力量强、功能全、耗电省等优点，深受人们欢迎。
目前国内使用较多的DT－830、DT－840和DT－845三种型号。
本节主要介绍DT－830型万用表的基本框图原理、面板旋钮的作用和使用方法。
其面板图如图1所示。
图1 DT－830型数字万用表的面板图1. 基本工作原理数字万用表的种类较多，但基本工作原理则是大同小异，其基本方框图如图2所示。
图2 DT－830型数字万用表的基本方框图虚线框表示直流数字电压表DVM，它由阻容滤波器、A/D转换器、LCD显示器组成。
在数字电压表的基础上再增加沟通-直流（AC －DC）转换器、电流-电压（I－V）转换器和电阻-电压（Ω－V）转换器，这就构成了数字万用表。
2. 面板旋钮的作用万用表面板如图1所示，上面排列着液晶显示屏、量程开关、输入插口、hFE插口和电源开关五个部分，各部分的功能如下：（1）液晶显示屏：万用表的显示位数是4位，因最高位（千位）只能显示数字“1”或者不显示数字，故算半位，总称位（读作三位半）。
最大显示数为1999或－1999。
当测量直流电压和直流电流时，仪表有自动显示极性功能，若测量值为负，显示的数字前面将带“－”号。
当仪表输入超载时，屏上消失“1”或“－1”。
（2）量程开关：旋转式量程开关位于面板中心，是转换工作种类和量程用的。
开关四周用不同的颜色和分界线标出各种不同工作状态的范围。
（3）输入插口：输入插口是万用表通过表笔和测量点连接的部位，共有“COM”、“V.Ω”、“mA”和“10A”四个孔。
负表笔始终置于“COM”插口，正表笔要依据工作种类和测量值的大小置于“V.Ω”、“mA”或“10A”中。
数字万用表测电容原理
数字万用表测电容原理
在数字万用表测量电容的原理中，使用了一种称为RC振荡电
路的方式。
RC振荡电路由一个电阻（R）和一个电容（C）串
联组成。
当数字万用表测量电容时，它会通过内部的电路将电容器与
RC振荡电路连接起来。
首先，数字万用表会将一个已知频率
的电压信号输入到RC振荡电路中。
这个电压信号会导致RC
振荡电路开始振荡。
然后，数字万用表会测量RC振荡电路输出的振荡频率。
由于
振荡频率与电容值成反比，因此可以通过测量振荡频率来间接测量电容值。
数字万用表会根据振荡频率和已知的电压信号频率之间的关系，计算出电容器的电容值。
具体而言，数字万用表会测量RC振荡电路的振荡周期，即振
荡一个完整周期所需的时间。
然后，它会通过将振荡周期除以已知的电压信号周期来计算出电容值。
需要注意的是，为了获得准确的测量结果，需要保证已知的电压信号频率稳定且准确。
此外，数字万用表在测量电容时还会考虑其他因素，如内部电路的漏电流等，以提高测量的精确度。
数字多用表的测量原理和应用实验原理

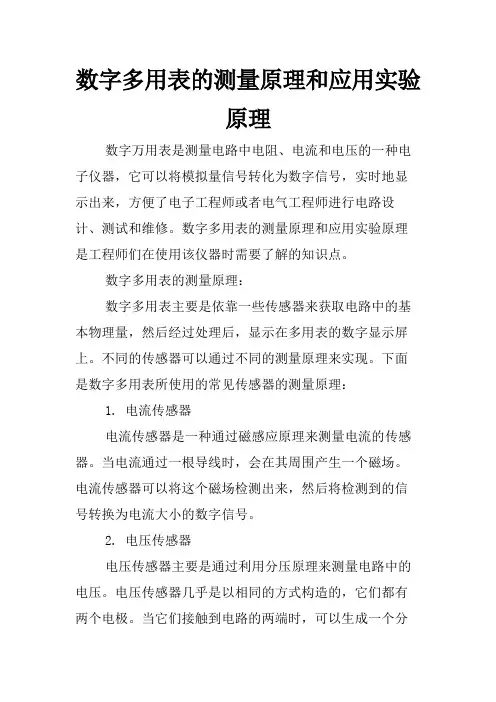

数字多用表的测量原理和应用实验原理数字万用表是测量电路中电阻、电流和电压的一种电子仪器，它可以将模拟量信号转化为数字信号，实时地显示出来，方便了电子工程师或者电气工程师进行电路设计、测试和维修。
数字多用表的测量原理和应用实验原理是工程师们在使用该仪器时需要了解的知识点。
数字多用表的测量原理：数字多用表主要是依靠一些传感器来获取电路中的基本物理量，然后经过处理后，显示在多用表的数字显示屏上。
不同的传感器可以通过不同的测量原理来实现。
下面是数字多用表所使用的常见传感器的测量原理：1. 电流传感器电流传感器是一种通过磁感应原理来测量电流的传感器。
当电流通过一根导线时，会在其周围产生一个磁场。
电流传感器可以将这个磁场检测出来，然后将检测到的信号转换为电流大小的数字信号。
2. 电压传感器电压传感器主要是通过利用分压原理来测量电路中的电压。
电压传感器几乎是以相同的方式构造的，它们都有两个电极。
当它们接触到电路的两端时，可以生成一个分压信号，这个信号可以通过与分压器电阻配对来测量电路中的电压。
3. 电阻传感器电阻传感器可以通过测量电路中的电阻来计算电路中的其它物理量。
它们的测量原理是通过使用代表性电流来测量材料的电压差和电位差。
通过将材料的电压和电位差组合起来，可以计算出电路中的电阻。
数字多用表的应用实验原理：数字多用表的应用实验原理主要围绕着它的应用场景进行说明。
数字多用表在电力工程、电气工程、电子工程等方面都有广泛的应用。
其中，以下是常见的几种应用场景：1. 电路参数的测量数字多用表可以用来测量电路中的电压、电流、电阻等参数。
在电子工程领域，数字多用表经常用来测量电路中电子元件的参数，例如电容器、电感器和晶体管。
使用数字多用表可以快速准确地测量电路中的参数。
2. 故障诊断数字多用表可以用来检测电路中是否存在问题，例如短路、开路、接触不良等。
在电气工程中，数字多用表可以用来诊断电路中发生故障的原因。
如果电路中存在故障，数字多用表可以用来定位这个故障并找到修复它的方法。
万用表的原理及使用方法
万用表的原理及使用方法一、万用表的原理万用表（Multimeter），也称为多用途仪表或电表，是一种测量电流（A）、电压（V）和电阻（Ω）等物理量的仪器。
它由一个数字显示屏和多个旋钮组成，可以通过选择不同的测量范围和功能来进行各种测量。
1.1 基本原理万用表的基本原理是利用其内部的电路来测量待测量之间的电压差、电流和阻抗。
它使用了不同类型的传感器和放大器来将待测信号转换为可读取的数字形式。
1.2 测量电压在测量电压时，万用表将自身连接到待测电路中，并通过内部电路将待测电压转换成相应的数字值。
当选择正确的测量范围后，万用表会自动调整内部放大倍数以保证准确度。
1.3 测量电流在测量直流电流时，万用表需要作为一个中间设备插入到待测线路中。
根据欧姆定律，万用表会通过其内部的低阻抗回路来引导通过它的全部或部分电流，并将其转换为相应的数字值。
1.4 测量电阻测量电阻时，万用表通过在待测电阻两端施加一个已知的电压，然后测量通过待测电阻的电流来计算电阻值。
万用表会根据欧姆定律计算出电阻值，并显示在屏幕上。
1.5 其他功能除了上述基本原理外，万用表还可以进行其他类型的测量，如频率、容量、温度等。
这些功能是通过内部的传感器和特殊的测量模式实现的。
二、万用表的使用方法2.1 准备工作在使用万用表之前，需要先进行一些准备工作：•确保待测设备或线路处于断开状态，以避免短路或触电等危险。
•检查并选择正确的测量范围，确保不会超出万用表所能承受的最大值。
•确认测试引线和探头连接正确并牢固。
2.2 测量电压以下是使用万用表测量直流和交流电压（分别称为直压和交压）的步骤：a) 测量直流电压（直压）1.将功能旋钮选择到“V”或“DCV”档位。
2.将红色测试引线连接到“VΩmA”插孔，将黑色测试引线连接到“COM”（公共地）插孔。
3.将红色测试引线的探头接触待测电路的正极，黑色测试引线的探头接触负极。
4.读取显示屏上的数值，即为待测电压值。
数字万用表原理
数字万用表原理数字万用表是一种用来测量电压、电流、电阻和其他电学量的仪器。
它是电子测量仪器中的一种，由数字显示屏、旋钮、测量插口等部分组成。
数字万用表原理是基于电子测量技术和电路原理，通过测量电压、电流和电阻来实现对电路及电器设备的检测和分析。
首先，数字万用表的原理是基于电压、电流和电阻的测量。
在测量电压时，数字万用表通过将待测电路与测量插口相连，利用电压测量电路将电压转换为相应的数字信号，并在显示屏上显示出来。
而测量电流时，数字万用表需要将待测电路中断，然后将数字万用表与待测电路串联，通过电流测量电路将电流转换为相应的数字信号，并在显示屏上显示出来。
在测量电阻时，数字万用表需要将待测电阻与测量插口相连，利用电阻测量电路对电阻进行测量，并在显示屏上显示出来。
其次，数字万用表的原理还涉及到测量插口的选择和旋钮的调节。
不同的测量需要选择不同的测量插口，如测量电压需要选择电压测量插口，测量电流需要选择电流测量插口，测量电阻需要选择电阻测量插口。
而旋钮则用来调节测量范围和测量模式，以确保测量结果的准确性和可靠性。
另外，数字万用表的原理还包括其内部电路结构和工作原理。
数字万用表内部包含模拟电路、数字电路、显示电路等部分，通过这些电路来实现对电压、电流、电阻等电学量的测量和显示。
数字万用表工作时，会根据测量插口的选择和旋钮的调节，自动切换相应的测量电路和显示电路，从而实现对待测电学量的准确测量和显示。
总之，数字万用表原理是基于电子测量技术和电路原理，通过测量电压、电流和电阻来实现对电路及电器设备的检测和分析。
它的工作原理涉及到测量插口的选择、旋钮的调节，以及内部电路结构和工作原理。
掌握数字万用表的原理对于正确使用和维护数字万用表具有重要意义，也有助于对电路和电器设备进行准确的测量和分析。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（2）交流电压转换电路（以200V档为例） 交流电压转换电路（ 200V档为例）
AC Ud=0.45UX UREF+ Ud ux UIN C4
INUINREFUREFUIN+
Ud UIN =
452K 452K 1K Ud 452K 452K 0.45UX 452K 452K 100× 100×0.45 452K 452K
测量参数
2 原理框图
参数转换电路 输入 能 量 程 选 被测量 择 V/V转换 I/V转换 I/V 功 R/V转换
UIN
ICL7106
LCD显示器
HV
UIN<200mV
A/D A/D
LCD LCD
3 功能电路介绍
1）功能量程的选择
由6刀20档的量程开关 20档的量程开关 ——手动转换量程 手动转换量程
UREFREFR02 R03
Uin+
1K1mA=1V UREF=1K 1mA=1V UIN = N2 N1
inUin-
COM
UREF
⑹ 三极管放大倍数测量 Ic=βIb <200mV直流电压 <200mV直流电压 A/D转换 转换
Uin+
RX
C4
RREF= R13+R12+R11
inUin-
COM
10k = 10k RX=0.01N2
1000， 若RX= RREF则N2=1000，把小数点点在百位即可
（5）二极管正负极测量电路
V+ UREF+ I
R20 R12+R11
COM之间电压 V+——COM之间电压 COM U = 3V I = 3-0.5 2.5k 2.5k =1mA =1mA
UIN = 1Ω ×100mA 100mV = 100mV
（4）电阻转换电路(以20k挡为例) 电阻转换电路( 20k挡为例)
V UREF+
I·RX R I·RREF R = = N2 1000 N2 1000
I
R20
R13+R12+R11
REFUREF-
UIN UREF RX RREF
R02 R03
发展趋势：自动量程， 发展趋势：自动量程，显示图形 “数字/模拟条图”双显示数字万用表克服 数字 模拟条图” 模拟条图 了不能反映被测量连续度化的不足。 了不能反映被测量连续度化的不足。
DT830B特点： 特点： 特点
三位半）：第一位只能显示0 ）：第一位只能显示 3 1/2 （三位半）：第一位只能显示0或1， 其它位能显示0～9。 其它位能显示0 基本量程为200mV，表头最大显示值为199.9。 基本量程为200mV，表头最大显示值为199.9。 200mV 199.9 DCV： DCV：直流电压 ACV： ACV：交流电压 DCA： DCA：直流电流 R：电阻 UF：二极管的正向导通电压 hFE：三极管放大倍数
N2
UIN UREF
N2 N1
N2： N2：计数器第二次计数值 N1=1000
从上式可知：被测电压只与基准电压及计数值有关，而这 两者的准确度都可以做得较高，所以数字万用表的测量准 确度较高
测量
DCV ACV DCA hFE
时，UREF=100mV
测量二极管正向压降时U 测量二极管正向压降时UREF=1V
测量R时 不一定为100mV 测量 时，UREF不一定为 不一定为
（2）LCD显示器 LCD显示器
.七段显示 a .七段显示
.采用几十赫兹(50Hz) 采用几十赫兹(50Hz)的交流电压驱动 b .采用几十赫兹(50Hz)的交流电压驱动 若某一笔段电压与BP 电压相位差1800该笔 段显示；若同相，该 笔段不显示
以200V挡为例 200V挡为例
UREF+ REFUREFR03
UX UIN =
1000K 1000K 1K
DC UX
R16+R15+R14+R13
UIN+ 当UX=100V
INUIN-
R12+R11
UIN C4
UIN=0.1V=100mV
UIN 而 UREF =
N2 N1
N2=1000 把小数点点 在十位即可。 在十位即可。
UIN = = =
COM
100mV 100 ≈ mV
（3）直流电流转换电路（I→〈200mV电压） 直流电流转换电路（I→〈200mV电压） 电压
以200mA档为例 200mA档A UREFUREFUIN+ 0.99Ω 0.99Ω Ux 0.1Ω 0.1Ω COM UIN C4 UIN-
数字表原理
重点：原理框图及测量功能、参数转换电路（二极管、电 重点：原理框图及测量功能、参数转换电路（二极管、 阻）、不同挡位基准电压值及LCD显示电压特点 ）、不同挡位基准电压值及LCD显示电压特点 不同挡位基准电压值及LCD显示
1 简介 2 原理框图 3 各部分电路功能
1 简介
特点： 特点： 分辨力强、准确度高（ 0.5%～ 分辨力强、准确度高（±0.5%～ ± 0.03%）、 、 测试功能完善、测量速率快、显示直观、耗电省、 测试功能完善、测量速率快、显示直观、耗电省、过载 能力强、便于携带。 能力强、便于携带。
某一笔段 背电极（BP极）
BP： 某一笔段：
该笔段 不显示
BP： 某一笔段：
该笔段 显示
4）参数转换电路 ）
UREF+ 测量依据 UIN * UREF N2 N1 UIN+ UINUREF-
36 35 7106 31 30
档为例） （1）直流电压转换电路（以200V档为例） ）直流电压转换电路（ 档为例
2）参数转换电路
电压 电流 电阻 〈200mV) ICL7106
被测参数
3）ICL7106
双积分电路 A/D转换 A/D转换 计数器 时钟 七段译码 LCD显示驱动 LCD显示驱动
A/D转换原理 (1) A/D转换原理
UIN UREF 双积分电路 T1T2 计数器 N1N2
T1 0
T2
t
N1 1000
