高压开关柜调试步骤教程文件
高压开关柜调试步骤
一、高压开关柜简述
高压金属封闭开关设备是由柜体和手车两大部分构成。
柜体由金属隔板分隔成四个独立的隔室：母线室、断路器手车室、电缆室和继电器仪表室。
手车根据用途分为断路器手车、计量手车、隔离手车等，同参数规格的手车可以自由互换，手车在柜内有试验位置和工作位置，每一位置都分别有到位装置，以保证联锁可靠。
高压开关柜有安全可靠的连锁装置，能满足“五防”要求：(1 防止误操作断路器；2 防止带负荷拉合隔离开关，即防止带负荷推拉小车；3 防止带电挂接地线，即防止带电合接地开关；4 防止带接地线送电，即防止接地开关处于接地位置时送电；5 防止误入带电间隔)
a）断路器手车在试验或工作位置时，断路器才能进行合分操作，且在断路器合闸后，手车无法移动，防止了带负荷误拉、推断路器。
b)仅当接地关处于分闸位置时，断路器手车才能从试验位置移至工作位置，仅当断路器手车处于试验位置时，接地开关才能进行合闸操作，实现了防止带电误合接地开关及防止接地开关处于闭合位置时关合断路器。
C)接地开关处在分闸位置时，下门及后门都无法打开，防止了误入带电间隔。
d)断路器在工作位置时，二次插头被锁定不能拔出。
为保证安全及各联锁装置可靠不至损坏，必须按联锁防误操作程序进行操作。
二、主电源柜送电操作程序
1) 关闭所有柜门及后封板,并锁好。
2) 推上转运小车并使其定位，把断路器手车推入柜内并使其在试验位置定位， (推断路器时需把断路器两推拉把手往中间压,同时用力往前推(往柜内推),断路器到达试验位置后,放开推拉把手,把手应自动复位。
)手动插上航空插，关上手车室门并锁好。
3) 观察上柜门各仪表、信号指示是否正常。
（正常时综合继保电源灯亮，断路器分闸指示灯和储能指示灯亮，如所有指示灯均不亮，则打开上柜门，确认各母线电源开关是否合上，如已合上各指示灯仍不亮，则需检修控制回路。
）
4) 将断路器手车摇柄插入摇柄插口并用力压下，顺时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声时取下摇柄，此时手车处于工作位置，航空插头被锁定，断路器手车主回路接通，查看相关信号。
（因主电源与备用电源设置机械连锁，当主电源断路器在工作位置时，备用电源断路器必须在实验位置）5) 观察带电显示器，确定外线电源已送至本柜。
（带电显示器面板显示灯亮表示外电源已送至本柜断路器下触头。
如带电显示灯不亮，则需先送外电源至本柜。
）
6)合转换开关使断路器合闸送电，同时仪表门上红色合闸指示灯亮，绿色分闸指示灯灭，查看其它相关信号，一切正常，送电成功。
（操作分、合转换开关时，把操作手柄顺时针旋转至面板指示合位置，松开手后操作手柄应自动复位至预合位置。
）
7) 如断路器合闸后自动分闸或运行中自动分闸，则需判断何种故障并排除后才可按以上程序重新送电。
（当线路故障断路器分闸后，会发声光报警，即面板红色故障指示灯亮，同时信号屏故障鸣响。
此时观察综合继保，如保护跳闸灯亮，则故障为线路过流，在故障检修时可按信号屏复归按钮取消鸣响，在检修完毕后，需按综合继保面板复归按钮手动复位综合继保。
）
三、主电源柜停电操作程序
1) 观察所有柜相关信号，确认所有出线柜断路器均处于分闸位置。
2)分转换开关使断路器分闸停电，同时仪表门上红色合闸指示灯灭，绿色分闸指示灯亮，查看其它相关信号，一切正常，停电成功。
（操作合、分转换开关时，把操作手柄逆时针旋转至面板指示分位置，松开手后操作手柄应自动复位至预分位置。
）
3) 将断路器手车摇柄插入摇柄插口并用力压下，逆时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声时取下摇柄，此时手车处于试验位置，航空插锁定解除，打开手车室门，手动脱离航空插。
（手车主回路断开）
4) 观察带电显示器，确认不带电方可继续操作。
（进线柜下门有电磁锁强制闭锁，只有在进线端不带电时方可解锁，但在进线端带电时也可用钥匙紧急解锁。
进线断路器分闸并不代表进线柜不带电，如外电源没停，此时电缆室是带高压电的，强行进入有生命危险。
）
5) 打开下门，验电（必需验电），放电（必需放电），挂接地线（必需挂接地线），维修人员可进入维护、检修。
四、备用电源柜操作程序与主电源柜同理。
五、计量柜操作程序
1）计量手车为动静触头直接连接，不具有分断能力及灭弧能力，绝对不能带负荷摇进摇出计量手车。
2）计量手车和进线开关柜断路器具有电气及机械连锁，在主电源（备用电源）断路器分闸后才能操作摇进或摇出计量手车，不可强行操作，以免损坏联锁装置。
当带负荷强行摇出计量手车时主电源（备用电源）断路器则自动分闸，以免造成人身伤亡。
3）摇进摇出计量手车的方法同断路器手车。
六、PT柜操作程序
1）首先摇进PT手车。
2）观察带电显示器，如显示器灯亮，则10KV高压已送至本柜，检查电压表是否显示正常。
3）摇进摇出PT手车的方法同断路器手车。
七、出线柜送电操作程序
1) 关闭所有柜门及后封板,并锁好。
（接地开关处于合位时方可关柜下门）
2) 将接地开关操作手柄插入中门右下侧六角孔内，逆时针旋转，使接地开关处于分闸位置，取出操作手柄，操作孔处联锁板自动弹回，遮住操作孔，柜下门闭锁。
3) 推上转运小车并使其定位，把断路器手车推入柜内并使其在试验位置定位， (推断路器时需把断路器两推拉把手往中间压,同时用力往前推(往柜内推), 断路器到达试验位置后,放开推拉把手,把手应自动复位。
)手动插上航空插，关上手车室门并锁好。
4) 观察上柜门各仪表、号指示是否正常。
（正常时综合继保电源灯亮，断路器分闸指示灯和储能指示灯亮，接地分闸指示灯亮，如所有指示灯均不亮，则打开上柜门，确认各母线电源开关是否合上，如已合上各指示灯仍不亮，则需检修控制回路。
）
5) 将断路器手车摇柄插入摇柄插口并用力压下，顺时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声时取下摇柄，此时手车处于工作位置，航空插被锁定，断路器手车主回路接通，查看相关信号。
6) 操作仪表门上合、分转换开关使断路器合闸送电，同时仪表门上红色合闸指示灯亮，绿色分闸指示灯灭，查看带电显示及其它相关信号，一切正常，送电成功。
（操作合、分转换开关时，把操作手柄顺时针旋转至面板指示合位置，松开手后操作手柄应自动复位至预合位置。
）如不能正常合闸时，检查变压器门是否关闭。
7) 如断路器合闸后自动分闸或运行中自动分闸，则需判断何种故障并排除后才可按以上程序重新送电。
（当线路故障断路器分闸后，会发声光报警，同时故障音响鸣响。
此时观察综合继保，如保护跳闸灯亮，则故障为线路过流，在检修完毕后，需按综合继保面板复归按钮手动复位综合继保。
）
八、出线柜停电操作程序
1) 操作仪表门上合、分转换开关使断路器分闸停电，同时仪表门上红色合闸指示灯灭，绿色分闸指示灯亮，查看其它相关信号，一切正常，停电成功。
（操作合、分转换开关时，把操作手柄逆时针旋转至面板指示分位置，松开手后操作手柄应自动复位至预分位置。
）
2) 将断路器手车摇柄插入摇柄插口并用力压下，逆时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声时取下摇柄，此时手车处于试验位置，航空插锁定解除，打开手车室门，手动脱离航空插。
（手车主回路断开）
3) 推上转运小车并使其锁定，拉出断路器手车至转运小车，移开转运小车。
(拉断路器时需把断路器两推拉把手往中间压,同时用力往后拉(往柜外拉),断路器拉到转运小车并到位后,放开推拉把手,把手应自动复位。
)
4) 观察带电显示器，确认不带电方可继续操作。
5) 将接地开关操作手柄插入中门右下侧六角孔内，顺时针旋转，使接地开关处于合闸位置，确认接地开关已处于合闸后，打开柜下门，维修人员可进入维护、检修。
6) 接地开关和断路器及柜门均有联锁，只有在断路器处于试验位置或抽出柜外才可以合分接地开关，也只有在接地开关分闸后才可把断路器由试验位置摇至工作位置，不可强行操作。
接地开关与柜下门联锁可紧急解锁，只有在确认必要时才可紧急解锁，否则有触电危险。
九、电气与机械连锁
1）主电源与备用电源
主电源（备用电源）断路器设有电气与机械连锁，两断路器不能同时合闸，当主电源断路器在工作位置时，备用电源只能在实验位置且不能合闸。
反之同理。
2）主电源（备用电源）断路器与计量手车
只有计量手车在工作位置是，主电源（备用电源）断路器才能合闸，断路器合闸以后，不允许带负荷摇出计量手车，当误操作预摇计量手车，断路器会立刻跳闸，且信号屏报警。
3）1#出线柜与1#变压器
1#出线柜与1变压器设有电气连锁，当变压器门在全部关闭的情况下，1#出线柜才能够合闸，如有其中一门未关，或全部未关，则1#出线柜不能合闸。
4）2出线柜与2变压器
2出线柜与1变压器设有电气连锁，当变压器门在全部关闭的情况下，2出线柜才能够合闸，如有其中一门未关，或全部未关，则2出线柜不能合闸。
5）出线柜断路器与接地开关
当出线柜处于合闸位置时，因与接地开关设有机械连锁，故接地刀不能合上，只有在断路器处于分闸状态下，且处在试验位置时，接地开关才能合上。
高压柜电气调试方案范本
高压柜电气调试方案电气设备的调试是确保设备正常运行的重要步骤。
而在高压柜电气设备的调试中，更加需要严谨性和谨慎性。
本文将探讨高压柜电气调试方案，以及调试过程中需要注意的事项。
1. 高压柜电气调试方案概述高压柜是一种用于电力系统中的主要设备，其主要功能是对来自输电系统的电力进行分配和控制。
高压柜中安装了各种电气元件，如断路器、负荷开关、继电器等等。
因此，在高压柜电气设备调试中，需要对这些元件进行监测和测试，以确保其正常运行。
高压柜电气调试方案一般分为以下几个部分：1.1 前期准备在进行高压柜电气设备调试前需要做好一系列的准备工作。
首先需要制定调试方案，包括测试方法、测试仪器和测试步骤。
其次需要准备调试所需的仪器和工具，如数字万用表、电压表、电流表、万能表等。
在准备阶段，还需要检查设备是否符合要求。
对于高压柜电气设备的接线箱、绝缘子、导电路径等需要进行检查和维护。
此外，还需要检查高压柜设备的信号线是否连接正确，以及电气设备的参数是否设置正确。
1.2 测试步骤在进行高压柜电气设备调试时，需要按照一定的测试步骤来进行。
测试步骤一般包括以下内容：1.2.1 检查高压柜设备的连接状态在进行高压柜电气设备调试时，首先需要检查高压柜电气设备的连接状态。
这包括检查设备的接线是否正确、绝缘子是否符合要求、导电路径是否通畅等等。
1.2.2 测试电源电压测试电源电压是高压柜电气设备调试的重要步骤之一。
测试电源电压可以帮助我们检查设备的供电情况，以及监测设备是否存在电动势偏差等情况。
为了确保测试结果的准确性，我们需要使用数字万用表或电压表来进行测试。
1.2.3 测试电流在进行高压柜电气设备调试时，需要测试其电流。
测试电流是为了确保设备是否能正常工作，以及避免设备因电流过大而导致短路或过载等情况。
在进行测试时，一般需要使用电流表来测量电流值。
1.2.4 测试控制电路在进行高压柜电气设备调试时，需要测试其控制电路。
这是因为控制电路一般会直接影响设备的输出信号。
高压开关柜的电气连接与调试
高压开关柜的电气连接与调试高压开关柜是电力系统中的重要设备，用于控制和保护电力设备。
电气连接的质量和调试的准确性直接影响到高压开关柜的性能和工作稳定性。
本文将介绍高压开关柜的电气连接与调试的相关内容。
一、电气连接1. 导线选择在高压开关柜的电气连接中，导线的选择至关重要。
应根据实际需要选择合适的导线规格和材料。
一般情况下，高压开关柜的导线应采用优质铜导线，以确保电流传输的稳定性和可靠性。
2. 接线端子接线端子是高压开关柜电气连接中的重要部分。
在选择接线端子时，要考虑其接线容量、耐电压能力以及接线的可靠性。
应选择质量可靠、接线方便的接线端子，以确保电气连接的稳定性。
3. 接地连接高压开关柜的接地连接是保证设备安全运行的重要环节。
接地电阻应符合规定要求，接地连接部分应牢固可靠。
在接地连接过程中，应注意接地线的选择、接地电极的安装和接地电阻的测量等问题。
二、调试过程1. 功能检测在高压开关柜的调试过程中，首先要进行功能检测。
包括对开关柜的控制功能、保护功能、测量功能等进行检测，确保各项功能正常运行。
2. 电气参数调试电气参数调试是高压开关柜调试的重要环节。
包括对开关柜的电流、电压、频率等参数进行调试，确保各项参数在规定范围内并保持稳定。
3. 保护系统调试高压开关柜的保护系统是保证设备正常运行的关键。
在调试过程中，需要对保护系统进行测试和调试，确保其能够准确、快速地响应各种故障情况，并采取相应的保护措施。
4. 联锁系统调试高压开关柜的联锁系统是确保设备安全运行的重要保障。
在调试过程中，需要对联锁系统进行测试和调试，确保各项联锁逻辑正确、可靠。
5. 整体性能测试调试完成后，需要进行整体性能测试。
包括对高压开关柜的开断能力、短路能力、负载能力等进行测试，验证设备的性能和可靠性。
总结：高压开关柜的电气连接与调试是确保设备正常运行的关键环节。
正确选择导线和接线端子、合理进行接地连接，以及进行功能检测、电气参数调试、保护系统调试、联锁系统调试和整体性能测试等，能够保证高压开关柜的电气连接质量和性能稳定。
高压柜电气调试方案..
调试方案工程（电房）名称：项目名称：10kV高压开关柜/中压开关柜审核：批准：编制单位：编制日期：2015年5月10日目录一、电气设备调试、调试的标准及依据二、调试试验程序、内容及技术要求三、质量目标及保证措施四、安全技术措施及要求一、电气设备调试、调试的标准及依据1.1 施工设计图纸1.2 设备厂家提供的说明书，技术文件；1.3 GB50150-2006，JJG124-2005，DL/T596-1996标准；1.4 设计，业主提供整定值及具体要求。
二、调试程序、内容及技术要求2.1 高压开关柜/中压开关柜2.1.1采用数字式兆欧表,测量整体绝缘电阻,应参照制造厂的规定;测量绝缘拉杆的绝缘电阻值，在常温下绝缘电阻值不应低于1200 MΩ。
2.1.2测量每相导电回路的电阻值，采用采用微欧姆计法测量，电阻值应符合产品技术条件的规定。
2.1.3采用交流调试变压器对真空断路器进行交流耐压调试，状态应在合闸及分闸状态下进行。
合闸状态耐压值为32kV/ min，分闸状态断口交流耐压值为32kV/min ; 当在分闸状态下进行时, 调试时不应发生贯穿性放电。
2.1.4用开关特性测试仪测量断路器分、合闸时间；测量分、合闸的同期性；这些应在断路器额定操作电压下进行，实测值应符合产品技术条件的规定。
2.1.5用开关特性测试仪测量断路器合闸过程中触头接触后的弹跳时间，实测值不应大于2ms。
2.1.6 用500V兆欧表及高精度万用表测量分、合闸线圈的绝缘电阻和直流电阻；绝缘电阻不应低于10MΩ，直流电阻与产品出厂值相比应无明显差别。
2.1.7断路器操动机构调试，在额定操作电压下，每次操作断路器均应正确、可靠地动作，操作次数不小于三次；直流分闸电磁铁在其线圈端钮处测得的电压大于额定值的65％时，应可靠分闸。
2.2电流互感器（6kV、0.4kV）2.2.1外观检查应无破损现象。
2.2.2用2500V兆欧表测量6kV电流互感器一次绕组对二次绕组及外壳、各二次绕组间及其对外壳的绝缘电阻。

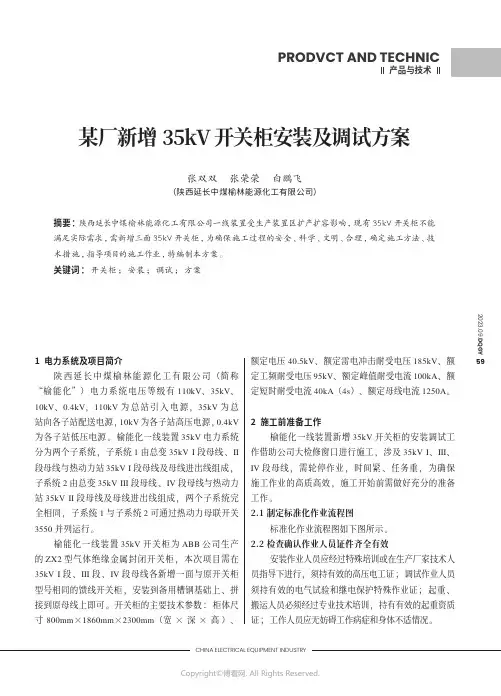

某厂新增35kV_开关柜安装及调试方案
592023.09.DQGY某厂新增35kV 开关柜安装及调试方案张双双 张荣荣 白鹏飞（陕西延长中煤榆林能源化工有限公司）摘要：陕西延长中煤榆林能源化工有限公司一线装置受生产装置区扩产扩容影响，现有35kV 开关柜不能满足实际需求，需新增三面35kV 开关柜，为确保施工过程的安全、科学、文明、合理，确定施工方法、技术措施，指导项目的施工作业，特编制本方案。
关键词：开关柜；安装；调试；方案1 电力系统及项目简介陕西延长中煤榆林能源化工有限公司（简称“榆能化”）电力系统电压等级有110kV 、35kV 、10kV 、0.4kV ，110kV 为总站引入电源，35kV 为总站向各子站配送电源，10kV 为各子站高压电源，0.4kV 为各子站低压电源。
榆能化一线装置35kV 电力系统分为两个子系统，子系统1由总变35kV Ⅰ段母线、Ⅱ段母线与热动力站35kV Ⅰ段母线及母线进出线组成，子系统2由总变35kV Ⅲ段母线、Ⅳ段母线与热动力站35kV Ⅱ段母线及母线进出线组成，两个子系统完全相同，子系统1与子系统2可通过热动力母联开关3550并列运行。
榆能化一线装置35kV 开关柜为ABB 公司生产的ZX2型气体绝缘金属封闭开关柜，本次项目需在35kV Ⅰ段、Ⅲ段、Ⅳ段母线各新增一面与原开关柜型号相同的馈线开关柜，安装到备用槽钢基础上、拼接到原母线上即可。
开关柜的主要技术参数：柜体尺寸800mm ×1860mm ×2300mm （宽×深×高）、额定电压40.5kV 、额定雷电冲击耐受电压185kV 、额定工频耐受电压95kV 、额定峰值耐受电流100kA 、额定短时耐受电流40kA （4s ）、额定母线电流1250A 。
2 施工前准备工作榆能化一线装置新增35kV 开关柜的安装调试工作借助公司大检修窗口进行施工，涉及35kV Ⅰ、Ⅲ、Ⅳ段母线，需轮停作业，时间紧、任务重，为确保施工作业的高质高效，施工开始前需做好充分的准备工作。
35kv高压开关柜操作流程
35kv高压开关柜操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!35kV高压开关柜是电力系统中重要的组成部分，用于控制、保护和监测高压电力设备。

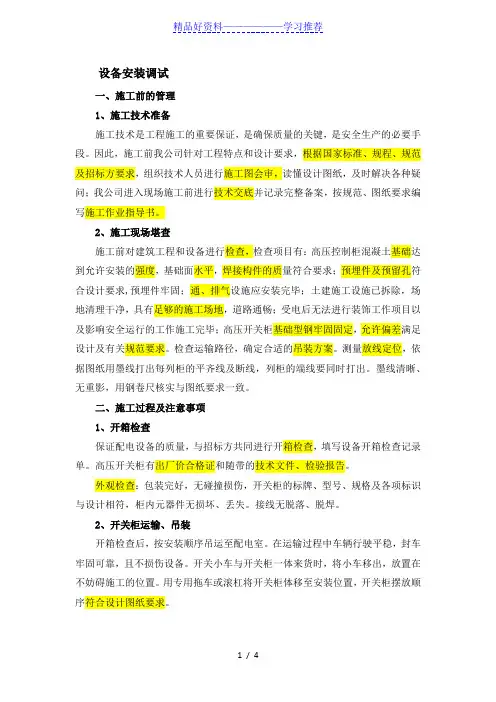

高压开关柜安装与调试
设备安装调试一、施工前的管理1、施工技术准备施工技术是工程施工的重要保证，是确保质量的关键，是安全生产的必要手段。
因此，施工前我公司针对工程特点和设计要求，根据国家标准、规程、规范及招标方要求，组织技术人员进行施工图会审，读懂设计图纸，及时解决各种疑问；我公司进入现场施工前进行技术交底并记录完整备案，按规范、图纸要求编写施工作业指导书。
2、施工现场堪查施工前对建筑工程和设备进行检查，检查项目有：高压控制柜混凝土基础达到允许安装的强度，基础面水平，焊接构件的质量符合要求；预埋件及预留孔符合设计要求,预埋件牢固；通、排气设施应安装完毕；土建施工设施已拆除，场地清理干净，具有足够的施工场地，道路通畅；受电后无法进行装饰工作项目以及影响安全运行的工作施工完毕；高压开关柜基础型钢牢固固定，允许偏差满足设计及有关规范要求。
检查运输路径，确定合适的吊装方案。
测量放线定位，依据图纸用墨线打出每列柜的平齐线及断线，列柜的端线要同时打出。
墨线清晰、无重影，用钢卷尺核实与图纸要求一致。
二、施工过程及注意事项1、开箱检查保证配电设备的质量，与招标方共同进行开箱检查，填写设备开箱检查记录单。
高压开关柜有出厂价合格证和随带的技术文件、检验报告。
外观检查：包装完好，无碰撞损伤，开关柜的标牌、型号、规格及各项标识与设计相符，柜内元器件无损坏、丢失。
接线无脱落、脱焊。
2、开关柜运输、吊装开箱检查后，按安装顺序吊运至配电室。
在运输过程中车辆行驶平稳，封车牢固可靠，且不损伤设备。
开关小车与开关柜一体来货时，将小车移出，放置在不妨碍施工的位置。
用专用拖车或滚杠将开关柜体移至安装位置，开关柜摆放顺序符合设计图纸要求。
3、开关柜找正固定成排开关柜安装时，其垂直度、水平偏差以及盘、柜面偏差和盘、柜间接缝的偏差符合规定要求，先把每个柜调整到大致水平位置，使其柜边与所打墨线完全重合，然后再从左到右(或从右到左)精确地校正好第一个柜，再以第一个柜为标准依次校准其他各柜的安装位置；也可先找正两端的柜，然后拉一条水平线逐个进行调整，局部用薄铁片找平找正。
高压低压配电柜的调试步骤是什么
高压低压配电柜的调试步骤是什么高压低压配电柜是电力系统中常用的设备，用于向用户供电并保护电力设备。
为确保其正常运行和安全使用，进行调试是必要的。
下面将详细介绍高压低压配电柜的调试步骤。
1.准备工作在开始调试之前，需要做一些准备工作。
首先，确认配电柜的图纸和标识符合要求，确保所有部件的型号和参数与设计要求一致。
其次，检查配电柜内部的连接是否牢固，无松动或腐蚀现象。
最后，检查配电柜周围环境是否干燥通风，避免水分和灰尘进入。
2.安全措施在调试过程中，安全始终是首要考虑的因素。
操作人员应穿戴必要的防护装备，如绝缘手套、防护眼镜和防静电鞋等。
确保调试区域内没有易燃、易爆物品，以防发生火灾或爆炸。
并且需要对调试现场进行明确的管控，确保只有经过培训并具备相关资质的人员才能接近。
3.检查电源在开始调试之前，首先需要检查供电电源的情况。
确认电源电压和频率是否符合要求，并进行电源接地测试，确保接地正常。
同时，检查电源开关和保险丝是否正常，没有损坏或断开的情况。
4.检查电器元件配电柜内部包含了多个电器元件，如断路器、接触器、继电器等。
在调试前，需要逐个检查这些元件的连接和安装是否正确，是否有损坏或松动的现象。
同时，检查元件的参数和型号是否与设计要求一致。
5.接线检查配电柜内的接线连接是调试过程中需要重点关注的部分。
先检查高压进线和低压进线的接线是否正确，没有接错或接反的情况。
接着，逐个检查各个输出回路的接线，确保无误。
特别要注意的是，在接线时要按照规定的标识和颜色进行，以避免出现混淆或错误。
6.功能测试在完成接线检查后，进行功能测试是调试的重要步骤之一。
按照设计要求，逐个启动和测试各个电器元件的功能是否正常。
例如，检测断路器是否能够正常断开和闭合，接触器和继电器是否能够正确吸合和分离等。
同时，还需要测试过载保护、短路保护和漏电保护等功能是否正常。
7.运行试验最后一步是进行运行试验，模拟实际使用情况，检验配电柜是否能够正常供电和保护设备。
KYN28-24高压开关柜操作说明
KYN28-24高压开关柜操作说明KYN28-24高压开关柜操作说明（此操作说明仅适用于赤道几内亚巴塔港码头门机内高压开关柜）一、送电前检查1.防护用具及工具的准备送电时应穿戴好劳保用品，并准备好相应的工具：10#的内六角扳手（用于柜后门板拆装），接地刀操作手柄，断路器手车摇把、柜门上螺钉钥匙，其它如螺丝刀、扳手、增高平台等。
2.高压柜，电缆卷筒及高压变压器初始状态检查高压柜的初始状态为，断路器手车，PT手车处于试验位置，地刀处于合闸状态，（此时接地刀操作口处压板置于按下打开状态），该状态可拆下后下部柜门，检查柜内高压电缆接线和清洁情况。
若接地刀处于分闸位置，按下接地刀操作口活门压板，接地刀操作手柄（顺时针方向）合上接地刀，使接地刀合闸，打开后门（电缆室门），配合上级供电部门工程师检查进线电缆绝缘及相序，确认正常后，关闭开关柜后门（电缆室门），用接地刀操作手柄（逆时针方向）分断接地刀，操作手柄须旋转到位后抽出操作孔，接地刀活门压板复位关闭到位。
高压柜内、电缆卷筒及高压变压器内部应清洁无尘、无杂物，接头无松动，接线正确，高压电缆固定良好，无靠在活动部件上。
3.面板元件检查储能开关打到开的位置；蘑菇头紧停开关应在断开复位状态；带电显示器件按钮按下（有几台带电显示不带按钮，有电时会直接亮）；4.接线检查检查柜内进、出线侧接线，面朝高压柜正面从左到右相序为A-B-C，色标依次为黄-绿-红；检查变压器上接线是否正确，防止接错线导致相间短路，变压器低压侧每相接多根电缆的，应确认三相间无错接交叉短路现象；低压侧总进线开关应在断开位置，使高压变压器处于空载状态。
5.断路器、PT手车及地刀检查送电前，断路器与PT应处于试验位置（断路器室最外端）,地刀是分闸状态。
二、送电操作流程1.把断路器、PT手车置于试验位置。
2.把断路器、PT的二次插头插入开关柜的二次插座内，并确保插接良好。
3.关闭前门（断路器室门、PT室门），用钥匙旋紧柜门螺钉，并确认接地刀处于分闸状态，（此时接地刀操作口处压板应处于上弹完全关闭状态）。
高压调试流程记录表
储能，储能灯亮。分闸，红灯灭，绿灯亮。分合闸的同时智能操控
装置和综保开入量相应状态显示正确
综保“主菜单”→定值整定→保护投退
八
保护试验
1.过电流投入，电流设置1A，时间0S 2.电流速断投入，电流设置1A，时间0S
3.零序过电流一段投入，电流设置1A，时间1S
1.把电流分别给三相电流互感器的1s1,1s2, 2.观察综保的状态显示
六
BYD点测 1.断路器试验位，工作位分合断路器时，用万用表测量所有点和原 量 理图一一对应
1.断路器分闸状态，地刀处于合位，断路器不能摇进
2.小车摇进工作位，智能操控装置模拟指示变为红色，表示断路器 到位，综保开入量里的断路器工作位显示合 3.合闸后，红灯亮，绿灯灭。如果转换开关打到已储能会自动再次
九 电流测量 的测量数据，显示IA,IB,IC三相电流，电流表一般显示B相电流，
各电流和相序必须对应
十
回路电阻 1.断路器合闸后，测量每相主回路电阻值，正确记录在试验报告 测量
1.所有二次回路在断开状态2.断路器在工作位合闸，把触头盒、穿墙
套管、绝缘子、三相负载用导体全部连接起来，挂接地线。2.送电，
高压开关柜调试流程记录表
序号 调试工序
调试具体过程要求
一
送电前检 1.用万用表测量线路有无短路接地现象 查及接线 2.接线时注意交直流不能接错，"+" "-"极不能接反
1.分闸指示灯亮
2.综保面板显示
二
送电后查 看元器件
显示
3.智能操控装置显示 4.二次过电压保护器指示灯亮 5.六点测温面板显示温度，传感器固定到动触头注意相序，并 把开关打开，表带那种固定到静触头。
KYN28A-12高压开关柜操作及参数整定
KYN28A-12高压开关柜操作及参数整定调试部张伟一、KYN28A-12 户内交流金属铠装抽出式开关柜主要一次器件：高压真空断路器（手车式VD4、VS1）、电压互感器、电流互感器、零序电流互感器、带电指示器、接地开关、避雷器等。
电流互感器(CT)接地开关避雷器断路器电压互感器(PT)零序互感器带电传感器1）通电前准备工作1、先对做好高压头子的高压线进行耐压试验，在试验完成后按规范接好线2、检查接线是否符合规范，高压线的地线是不能从零序互感器中单向穿过3、检查地线有没有可靠接地，不能是只把地线接到高压柜或变压器外壳上4、测量接入电压互感器的三相电阻阻值是否正常，三相之中是否有接地现象5、按图纸检查控制线路是否正确，重点注意高压变压器的超温跳闸信号是否接到高压柜中6、断开控制空开，待上电检查电压无误再合上2）送电、断电、检修操作步骤：送电操作（关柜门→分接地开关→断路器至工作位置→合断路器）1．将断路器手车从转运车上移至柜内，即处于实验断开位置；2．将二次插头插好，此时可对断路器进行操作试验；3．将所有柜门关闭，确认断路器处于分闸状态；4．插入接地开关操作手柄逆时针旋转，分断接地开关；5．抽出接地开关操作手柄，操作口封片弹起封闭接地开关操作孔；6. 此时先不要接通主回路，先操作面板上“分合闸控制”开关进行合闸，测试所有“紧停”按钮，分闸开关及变压器超温跳闸是否正常；7．插入断路器手车摇把，顺时针旋转摇把直至到位，此时主回路接通，断路器手车处于工作位置；8．操作面板上“分合闸控制”开关进行合闸操作。
（若未储能则将储能开关旋“自动”位置，先储能后合闸操作；合闸操作后自动储能）9．在断路器合闸后让变压器通电5分钟，然后操作面板上的“分合闸控制”开关进行分闸，让变压器断电5分钟10. 重复步骤9让变压器反复通断电3次。
断电、检修操作（分断路器→断路器至实验位置→合接地开关→开柜门）1．操作面板上“分合闸控制”开关，使断路器分闸；2．插入断路器手车摇把，逆时针旋转摇把使断路器手车退至试验位置，此时主回路断开，活门关闭；3．压下接地开关操作口封片，插入接地开关操作手柄顺时针旋转，使接地开关合闸；4．检修时，拨出二次插头并将其扣锁在手车上，将断路器手车移至转运车并锁定。
