电学中的图像问题资料
判断电学中的图像问题
一、电压──电流关系图像
图1是甲、乙两电阻的电流与电压关系的图像，现将甲、乙串联后接在电压为4.5V的电源两端。
下列分析正确的是
A．甲的阻值是乙阻值的两倍
B．通过乙的电流是甲的电流的两倍
C．乙两端的电压是甲两端电压的两倍
D．甲的电功率是乙的电功率的两倍
二、电压──电阻关系图像
如图3甲所示电路，电源电压为6V不变，滑动变阻器的滑片P从a端移动到b端，定值电阻R1两端的电压随滑动变阻器R2阻值变化的图像如图3乙所示。
问：
（1）当R2为10Ω时，电压表的示数是多少？
（2）当电压表示数为2V时，R1的阻值是多少？
（3）滑动变阻器的滑片P在b端时，电阻R1的功率是多少？
图像是一条曲线，图像的变化趋势是：随着电阻的逐渐增大，电压逐渐减小。
三、电流──电压关系图像
图4是小明设计的调光电路图，他将粗细均匀的电阻丝AB通过滑片P连入电路，小灯泡的额定电压为6V。
闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I—U关系图像如图5所示。
(电阻丝AB的阻值不随温度变化) 求：
（1）小灯泡的额定功率；
（2）电阻丝AB的阻值；
（3）当AB连入电路的阻值R 1=2.5时，灯泡消耗的功率为3.2W，此时灯丝的阻值为多少。
图线的变化趋势是随着电压的逐渐增大，电流逐渐增大。
四、电阻──温度关系图像
PTC是一种新型的半导体陶瓷材料，它的发热效率较高，PTC有一个人为设定的温度。
当它的温度低于设定温度时，其电阻值会随它的温度升高而变小；当它的温度高于设定温度时，其电阻值随它的温度升高而变大。
如图
6所示的陶瓷电热水壶就使用了这种材料。
它的工作电路如图7所示，R0是定值电阻，其阻值不受温度的影响。
R T是PTC的电阻，它的电阻值与温度的关系如图8所示。
该电热水壶在R T设定温度状态工作时，电路消耗的总功率为1100W。
（1）R0的阻值为多少?
（2）当R T的温度为130℃时，电路中R T的实际功率为多少?
图像的变化趋势是，随着温度的逐渐增大，电阻值先减小后增大。
在温度的变化过程中，电阻值有一个最小值。
五、电阻──力关系图像
随着人们生活水平的不断提高，各种小汽车已经走进我们的家庭。
仔细观察和思考，可以发现小汽车的一些设计和使用过程中的许多现象都与物理知识有关，请你用学过的物理知识解答下面的问题：图9为某小汽车测定油箱内油量的电路原理图。
其中： Rx为压力传感器，它的电阻值随受到压力的变化而变化，阻值随压力变化的关系如图10所示；表A为油量表，它实质是一只电流表，油箱内油量的变化通过电流表示数的变化显示出来；R0是阻值为5Ω的定值电阻；电源电压恒为15V；油箱位于压力传感器Rx 上，空油箱重50N。
若电流表的量程为0~ 0.6A，该油箱加满油时，指针恰好指示最大刻度，求：
①此时，R0两端的电压是多少？ Rx的阻值是多少？②油箱最多能储油多少升？（1升=1dm3）（取g=10N/kg、=0.7×103kg/m3）
图像的变化趋势是：随着压力的逐渐增大，传感器的电阻值逐渐减小。
六、功率──电压关系图像
王明同学准备测量额定电压为2.5V 的小灯泡在实际工作时的功率，根据已有器材，他设计好了电路原理图，并完成了实物连接．如图11所示。
王明同学经过多次测量与计算后，得到了一组功率P 与电压的平方U2的数据，下列各图中能正确表示P 与U2的关系的是：（设灯丝电阻不变）
七、功率──时间关系图像
小明的妈妈为了改善早餐的营养，买了一台全自动豆浆机，如图12甲所示。
图12乙所示是豆浆机的主要结构：中间部位是一个带动刀头的电动机，用来将原料进行粉碎打浆；外部是一个金属圆环形状的电热管，负责对液体加热煮沸。
下表是这个豆浆机的主要技术参数；图13所示是豆浆机正常工作做一次豆浆的过程中电热管和电动机交替工作的“P-t”图像。
请解答下列问题：
（1）豆浆机正常工作时的最大电流是多大？
（2）豆浆机正常工作做一次豆浆，总共消耗的电能是多少？
（3）在一次豆浆机工作的时候，小明将家里的其它用电器都关闭，他观察到豆浆机的电热管工作时，家里标有“1200r/kW·h”字样的电能表转盘在1min内转过了20转。
此时电路的实际电压是多大？
图像的变化趋势是，随着时间的变化，加热管的功率和电动机的功率在工作时间内保持不变。
电场中的图像问题(共22张)
A．O点的电势最低
B．x1和x3两点的电
势相等
C．x2和－x2两点的电势相等 D．x2的电势最高
解析 在坐标原点O右侧，沿x轴正方向，电场强度先变 大后变小，电势一直降低，故O点电势不是最低；x1和 x3两点的电势不相等，故A、B错误；电场关于坐标原点 O对称分布，则x2和－x2两点的电势相等，C正确． 答案 C
1.写大一些。尽量把字格占满,边上稍 留一点 空白即 可。 2.色深一些。用黑笔,用钢笔、性笔,用 笔头粗 一些的 。
3.结构合理些。注意汉字的间架结构 。 二、卷面美——最低要求:修改规范 1.养成打草稿习惯。
2.考前攻关。考前罗列错字错句,强化 纠偏。 3.考时慎改。要留几分钟检查,从头到 尾逐字 逐句地 认真审 读一遍, 作些小 改,用尺 划
【例2】．[对φ－x图象的理解]两电荷量分别为q1 和q2的点电荷固定在x轴上的O、M两点，两电荷连 线上各点电势φ随x变化的关系如图2所示，其中C为 ND段电势最低的点，则下列说法正确的是( )
A．q1、q2为等量异种电荷
图2
B．N、C两点间场强方向沿x轴负方向
C．N、D两点间的电场强度大小沿x轴正方向先减小后增大
电场中的图像问题
1．v－t图象：根据v－t图象的 速度变化、斜率变化(即加速度 大小的变化)，确定电荷所受电 场力的方向与电场力的大小变化 情况，进而确定电场强度的方向、 电势的高低及电势能的变化．
2017年中考作文指导：中考满分作文 十大特 点考作 文指导 ：考满 分作文 十大特 点 2017年考作文指导:考满分作文十大特 点 一、书写美——最低要求:清晰可观
,用修改符号。 三、切题美——最低要求:内外皆切 不仅外在形式上有若干句子扣题,而且 内在关 系上也 要紧贴 题目,让 自己的 材料、 立

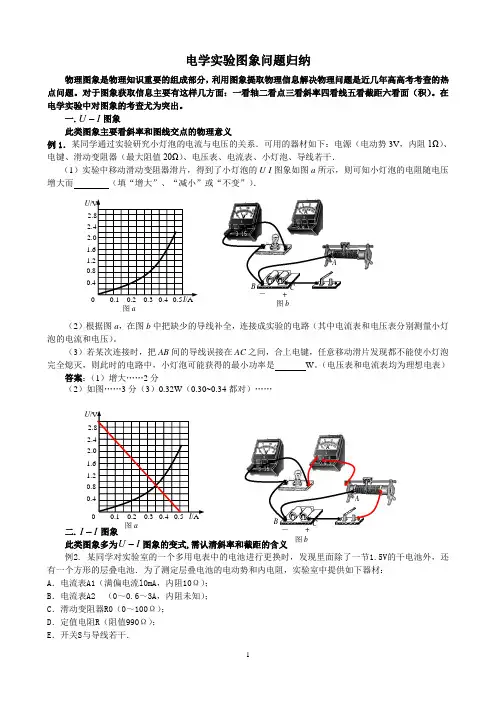

高中物理电学实验图象问题含答案
电学实验图象问题归纳物理图象是物理知识重要的组成部分，利用图象提取物理信息解决物理问题是近几年高高考考查的热点问题。
对于图象获取信息主要有这样几方面：一看轴二看点三看斜率四看线五看截距六看面（积）。
在电学实验中对图象的考查尤为突出。
一.I U -图象此类图象主要看斜率和图线交点的物理意义例1．某同学通过实验研究小灯泡的电流与电压的关系．可用的器材如下：电源（电动势3V ，内阻1Ω）、电键、滑动变阻器（最大阻值20Ω）、电压表、电流表、小灯泡、导线若干．（1）实验中移动滑动变阻器滑片，得到了小灯泡的U -I 图象如图a 所示，则可知小灯泡的电阻随电压增大而 （填“增大”、“减小”或“不变”）．（2）根据图a ，在图b 中把缺少的导线补全，连接成实验的电路（其中电流表和电压表分别测量小灯泡的电流和电压）。
（3）若某次连接时，把AB 间的导线误接在AC 之间，合上电键，任意移动滑片发现都不能使小灯泡完全熄灭，则此时的电路中，小灯泡可能获得的最小功率是 W 。
（电压表和电流表均为理想电表）答案：（1）增大……2分（2）如图……3分（3）0.32W （0.30~0.34都对）……二.I I -图象此类图象多为I U -图象的变式,需认清斜率和截距的含义例2. 某同学对实验室的一个多用电表中的电池进行更换时，发现里面除了一节1.5V 的干电池外，还有一个方形的层叠电池．为了测定层叠电池的电动势和内电阻，实验室中提供如下器材： A ．电流表A1（满偏电流l0mA ，内阻10Ω）； B ．电流表A2 （0～0.6～3A ，内阻未知）； C ．滑动变阻器R0（0～100Ω）； D ．定值电阻R （阻值990Ω）； E ．开关S 与导线若干． U /V I /A 0.4 0.8 1.2 1.62.0 2.4 2.80 0.1 0.2 0.3 0.4 0.5 图aA B C － +图bU /V I /A 0.40.8 1.2 1.6 2.0 2.4 2.8 0 0.1 0.2 0.3 0.4 0.5 图a A B C － + 图b（1）该同学根据现有的实验器材，设计了如图所示的电路，请你按照电路图在图中完成实物连线（2）该同学根据上述设计的实验电路测出多组数据，绘出如图所示的I1一I2图线（I1为电流表A1的示数，I2为电流表A2的示数），则由图线可似得到被测电池的电动势E=______V，内阻r=______Ω．（保留两位有效数字）三.RU 11-图象 根据闭合电路欧姆定律导出斜率和截距的含义例3.某同学利用DIS ，定值电阻0R 、电阻箱1R 等实验器材测量电池a 的电动势和内阻，实验装置如图1所示，实验时多次改变电阻箱的阻值，记录外电路的总电阻阻值R ，用电压传感器测得端电压U ，并在计算机上显示出如图2所示的1/1/U R -关系图线a ，重复上述实验方法测量电池b 的电动势和内阻，得到图2中的图线b.（1）由图线a 可知电池a 的电动势a E =______V ，内阻a r =____Ω。

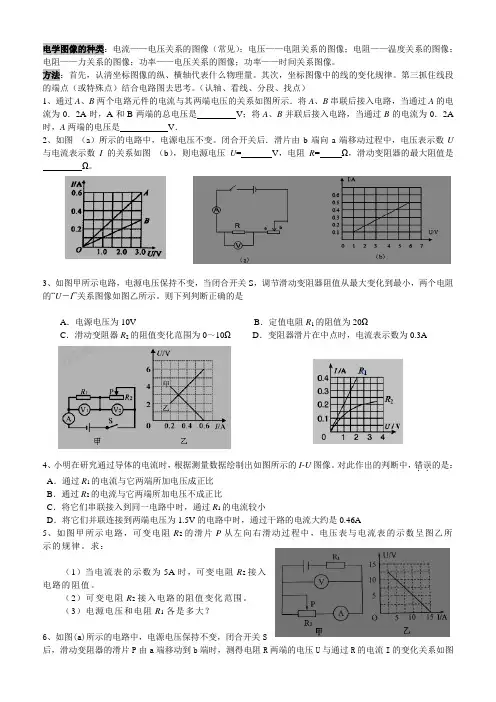

初中物理电学图像题
A．A导体的电阻与其两端的电压成正比 B．B导体的电阻小于A导体的电阻 C．AB两导体并联后其总电阻为25Ω D．AB两导体串联后其总电阻为15Ω
6
有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I—U图 如果R1、R2串联后的总电阻为R串，并联后的总电阻为R并，则关于R串 下列说法中正确的是（ D ） A．R串在Ⅱ区域，R并在Ⅲ区域 B．R串在Ⅲ区域，R并在Ⅰ区域 C．R串在Ⅰ区域，R并在Ⅱ区域 D．R串在Ⅰ区域，R并在Ⅲ区域
初中物理电学图像题
一.回顾:数学函数图像
y
y
二轮复习
O
x
正比例函数
y=kx (x>0)
y
O 一次函数 x y=kx+b (b>0)
y
O
x
反比例函数
O 二次函数 x
y=
k x
(x>0)
y=kx2 (x>0)
2
二.基础图像的物理意义
二轮复习
描述下列各图的物理意义？初中物理中还有那两个 量的关系与它相类似？
(2)当容器中水深超过8cm以后,物块处于什么状态?
为什么?
(3)将物块取出后,若容器中水的重力为20N,此时容
器对水平桌面的压强是多少? (4)物块的密度是多少?
28
谢谢大家！
G
8
R
8
V
8
4
4
4
0 图1 5
m
10
0 图2 5
I
10Байду номын сангаас
0 图3 5
t
10
注意：图象中各部分的物理意义 “线”:表示一个特定的物理量。“线段”:表示一个物理过程。 “点”:表示一个物理状态。 “面”:可能表示一个物理量。

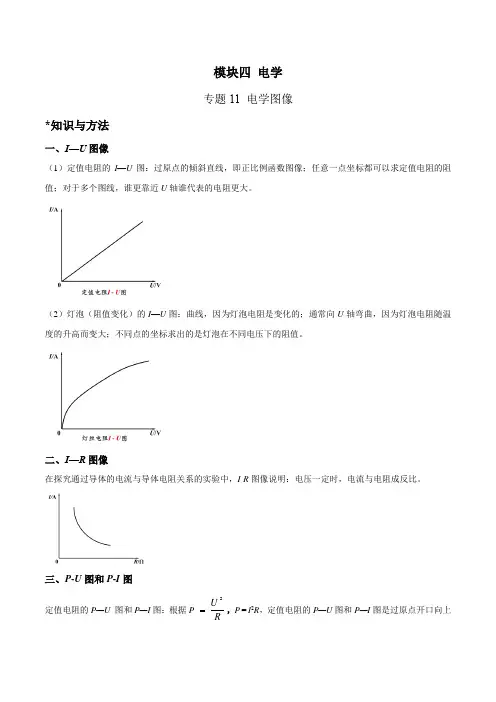

专题11 电学图像(解析版)
模块四 电学专题11 电学图像*知识与方法一、I —U 图像（1）定值电阻的I —U 图：过原点的倾斜直线，即正比例函数图像；任意一点坐标都可以求定值电阻的阻值；对于多个图线，谁更靠近U 轴谁代表的电阻更大。
（2）灯泡（阻值变化）的I —U 图：曲线，因为灯泡电阻是变化的；通常向U 轴弯曲，因为灯泡电阻随温度的升高而变大；不同点的坐标求出的是灯泡在不同电压下的阻值。
二、I —R 图像在探究通过导体的电流与导体电阻关系的实验中，I -R 图像说明：电压一定时，电流与电阻成反比。
三、P -U 图和P -I 图定值电阻的P —U 图和P —I 图：根据P R U 2，P = I 2R ，定值电阻的P —U 图和P —I 图是过原点开口向上的抛物线，根据任意一点的坐标都能求定值电阻的阻值。
四、电学图像分析方法：1.看横、纵坐标代表的物理量及单位，若多图中含多条线，分析清每条线与用电器的对应关系；2.运用相关公式；3.分析图像变化规律，弄清图像起点、终点、特殊点（拐点、交点）含义；4.结合电路图进行定量分析。
*针对训练一、单选题1．（2023秋·全国·九年级专题练习）阻值不同的两个电阻的电流随电压变化的I ﹣U 图线如图所示。
从图中得出的下列结论中正确的是（ ）A ．由图象可以推理得到21R R >B ．1R 、2R 串联后的总电阻的I ﹣U 图线在区域ⅢC ．1R 、2R 并联后的总电阻的I ﹣U 图线在区域ⅢD ．1R 、2R 串联后的总电阻的I ﹣U 图线在区域Ⅲ【答案】B【解析】A ．根据图象可知，相同的电压下，通过2R 的电流较大，由欧姆定律知，21R R <，故A 错误； BD ．两个电阻串联后，总电阻等于两个电阻之和，所以相同电压下，由欧姆定律可知，总电流小于任何一个电阻中的电流，即在区域Ⅲ内，故D错误，B正确；C．两个电阻并联后，总电阻比任何一个电阻都小，所以相同电压下，由欧姆定律可知，总电流比通过任何一个电阻的电流都大，即在区域Ⅲ内，故C错误。
浙教版科学中考复习：电学图像问题-(共35张PPT)可编辑全文
电流大于或等于20mA时，衔铁被吸合，加热器停止工作，实现温控。
（1）恒温箱内的加热器应接在
（选填“A、B“或“C、D”）端
（2）要实现对50℃﹣100℃之间任一温度的控制，该装置恒压电源U至少为
则滑动变阻器R′的最大阻值至少为
U
10V
=20 ；当滑片位于 a 端时，滑动变阻器接入电路中的电阻最大，
0.5A
I
电压表 V 的示数最小，电路中的电流最小，由图象知，此时 U1'=4V，电路中电流 I'=0.2A，由串联电路特点
U 2 U U1 ' 10V-4V
=30 ，B 正确；此时 2 分钟内 R2 消耗的电
=
0.2A
电压表对应的示数变化关系，得到此过程中R1的完整图象，如图丙所示。求：
（1）由乙图可知，R2的阻值随温度的升高而______；当R2的温度由最低升高的过程中，电路中的电流变
化是______；（以上选填“变大”、“不变”或“变小”）
（2）定值电阻R1的阻值；
（3）当R2的温度为28℃时，电阻R2的电功率。
图像 类型
图像意义
U—I图像
I—U图像
电阻值大小只能通过图像上点的纵坐标与横坐标的 电阻值大小只能通过图像上点的横坐标与纵坐标的比
及阻值计算 比值求得，不同的点，这个比值是不同的，即电阻 值求得，不同的点，这个比值是不同的，即电阻不同。
不同。
当R2两端的电压U1=1V，通过R2的电流I2=0.15A，此
电压为2.5V的电源上，则干路的电流是
Ω；若将它们并联连接到
初中物理电学图像题
方法：首先，认清坐标图像的纵、横轴代表什么物理量。其次，坐标图像中的线的变化规律。第三抓住线段的端点（或特殊点）结合电路图去思考。（认轴、看线、分段、找点）
3、如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U－I”关系图像如图乙所示。则下列判断正确的是
A．电源电压为10VB．定值电阻R1的阻值为20Ω
C．滑动变阻器R2的阻值变化范围为0～10ΩD．变阻器滑片在中点时，电流表示数为0.3A
4、小明在研究通过导体的电流时，根据测量数据绘制出如图所示的I-U图像。对此作出的判断中，错误的是：
电路处在________________状态。
（２）Ｆ点表示的电压表、电流表的示数分别为________________、________________。此时电路处在__________________状态。
9、空调的制冷和送风是交替进行的，某空调处于制冷状态时的功率P1是2.2kW，送风状态的功率P2是0.22kW，测得此空调在某段时间内的电功率随时间的关系如图19所示。
（1）空调在前5min内处于什么状态？此时通过它的电流是多少？
（2）在1h内，这台空调消夏的电能是多少度？
（3）在高温天气，由于家庭电路的电压过低而使空调不能启动。请你简述家庭电路电压过低的原因。
（4）为了安全用电，许多家庭铺设了空调专线，请你简述铺设空调专线的意义。
1、通过A、B两个电路元件的电流与其两端电压的关系如图所示．将A、B串联后接入电路，当通过A的电流为0．2A时，A和B两端的总电压是V；将A、B并联后接入电路，当通过B的电流为0．2A时，A两端的电压是V．
电学中的图像问题
电学中的图像问题山东省淄博市淄川区中小学社会实践活动基地张勤昌本文所说的图像问题是指题目的内容除了文字以外，还伴随有两个物理量之间的关系图像。
图像类试题以图像为信息载体，主要考查考生识别图像、从图像中提取有效信息的能力、分析能力。
图像类试题在中考中一直占有重要的地位，很多学生不能很好的利用图像分析处理试题中的问题，尤其是数学学习差的学生，一见到图像题便产生畏惧，致使在这类试题中失分较多，为了使学生能较好的解决这类试题，有必要对这类试题进行分析，下面通过例题说明这类试题的解题方法，以期对同学们有所启迪。
一、电压──电流关系图像例题1（2011 河南）图1是甲、乙两电阻的电流与电压关系的图像，现将甲、乙串联后接在电压为4.5V的电源两端。
下列分析正确的是A．甲的阻值是乙阻值的两倍B．通过乙的电流是甲的电流的两倍C．乙两端的电压是甲两端电压的两倍D．甲的电功率是乙的电功率的两倍分析：本题中图像是电阻两端的电压与流过电阻中的电流关系的图像，图像的纵轴表示电阻两端的电压，横轴表示通过同一电阻中的电流，图像是一条直线且过坐标原点。
图像上除原点以外的点的纵坐标和横坐标的比值就是直线的斜率，斜率值就等于相应的电阻的阻值。
在甲图线上取横坐标（电流）为0.6A的点，则对应的纵坐标（电压）为3.0V ，纵横坐标的比值等于甲图线所对应的电阻值，==5Ω；同理可得乙图线所对应电阻值=10Ω。
知道了甲乙两电阻的阻值后，根据相关的电路知识可得，A、B、D选项错误，C选项正确。
点评：本题属于阻值不变的电压电流关系图像，图像为直线，直线的斜率等于电阻的阻值。
利用该图像可以求电阻、电阻两端的电压、通过电阻中的电流、电阻消耗的功率。
例题2（2011浙江义乌）如图2甲所示，电源电压恒为9伏，滑动变阻器的最大阻值为100欧，电流在0.1安~0.4安之间时电子元件均能正常工作。
若通过此电子元件的电流与其两端电压的关系如图2乙所示，则下列判断正确的是A．电子元件工作时，电阻保持不变B．电子元件处于正常工作状态时，电路消耗的最小功率为3.6瓦C．当P在中点时，电子元件与滑动变阻器的电压之比为1:1D．为使电子元件处于正常工作状态，滑动变阻器的阻值范围应控制在12.5欧~70欧分析：本题中的图像为电压电流关系图像，纵轴表示的是电子元件两端的电压，横轴表示的是流过电子元件中的电流，图像为一条曲线，图像的变化趋势是，随着电流的逐渐增大电压逐渐增大。
专题06电路中的图像问题(共7种图像类型)讲义-2025版高考物理图像专题
专题六电路中的图像问题知识点一、电路中的图像问题1．U －I 图象及I －U 图象的比较图线比较内容I －U 图象(伏安特性曲线)U －I 图象斜率图线上的点与坐标原点连线的斜率表示导体电阻的倒数图线上的点与坐标原点连线的斜率表示导体的电阻线性元件R 1＞R2R 1＜R 2非线性元件电阻随电压U 的增大而增大电阻随电压U 的增大而减小2．路端电压U 与电流I 的关系(1)关系式：U ＝E －Ir .(2)U －I 图象(如图所示)①当电路断路即I ＝0时，纵坐标的截距为电源电动势．②当外电路电压为U ＝0时，横坐标的截距为短路电流．③图线的斜率的绝对值为电源的内阻．3．电源的输出功率(1)任意电路：P 出＝IU 外＝IE －I 2r ＝P 总－P 内．(2)纯电阻电路：P 出＝I 2R ＝E 2R (R ＋r )2＝E 2(R －r )2R ＋4r .知识点二、其他图像问题1．基本思路(1)解读图象的坐标轴，理清横轴和纵轴代表的物理量和坐标点的意义．(2)解读图象的形状、斜率、截距和面积信息．2．解题技巧(1)应用解析法和排除法，两者结合提高选择题图象类题型的解题准确率和速度．(2)分析转折点、两图线的交点、与坐标轴交点等特殊点和该点前后两段图线．(3)分析图象的形状变化、斜率变化、相关性等．类型1单个元器件的伏安特性曲线图像1．（2023秋•道里区校级期中）如图所示为某金属导体的伏安特性曲线，MN 是曲线上的两点，过M 点的切线和M 、N 两点对应坐标图中已标出，下列说法正确的是（）A ．该金属导体的电阻是10ΩB ．该金属导体两端的电压是2.0V 时对应的电阻是10ΩC ．该金属导体的电阻随电压的增大而减小D ．该金属导体在M 点和N 点对应的电阻之比是2：3【解答】解：A 、根据R =，可知I ﹣U 图线上各点与原点连线的斜率表示电阻的倒数。
由于伏安特性曲线不是直线，所以该金属导体的电阻是变化的，并不恒为10Ω，故A 错误；B 、该金属导体M 点对应的电压是2.0V ，对应的电流是0.3A ，对应的电阻为R M ==2.00.3Ω=203Ω，故B 错误；C、根据I﹣U图线上各点与原点连线的斜率表示电阻的倒数，由图可知该金属导体的电阻随电压的增大而增大，故C错误；D、N点对应的电阻是R N==5.00.5Ω＝10Ω，则金属导体在M点和N点对应的电阻之比是R M：R N=203：10＝2：3，故D正确。
电学图像专题(附答案)
电学图像专题
1、如图甲所示的电路中，R1为滑动变阻器，R0、R2均为定值电阻，电源两端电压保持不变。
改变滑动变阻器R1的滑片位置，两电压表的示数随电流变化的图线分别画在图乙所示的坐标系中。
根据以上条件可知R0的阻值为__________Ω。
答案2欧
2、如图甲所示的电路中，R1为滑动变阻器，R0、R2均为定值电阻，电源两端电压保持不变．改变滑动变阻器R1的滑片位置，两电压表的示数随电流变化的图线分别画在图乙所示的坐标系中．根据以上条件可知电阻R0的阻值为Ω．
3、如图1所示的电路中，R1为滑动变阻器，R0、R2均为定值电阻，电源两端的电压保持12V不变．若改变滑动变阻器R1的滑片位置，V1、V2两电压表以及电流表的示数将发生相应的变化．V1、V2两电压表示数的变化量大小与电流表示数的变化量的大小的关系图线分别为图2所示①、②直线．根据以上条件可知当电流表示数为0.3A时，滑动变阻器接入电路的阻值为Ω．
从图中可以看出，△I=0.1A时，△U2=1V，△U0=△U1=2V，因此R2=△U2 △I =1V 0.1A =10Ω；R0=△U0 △I =2V 0.1A =20Ω；
当电流表示数为0.3A时，U0=IR0=0.3A×20Ω=6V；U2=IR2=0.3A×10Ω=3V；所以滑动变阻器两端电压为：U1=12V-6V-3V=3V．
则滑动变阻器接入电路的阻值为：R1=U1 I =3V 0.3A =10Ω．
故答案为：10．。
《电学图像问题专项突破》
电学图像问题专项突破电学图像题是中考常考题型，体现了数形结合的思想，有助于思维能力的考查，突出了物理科学思维这一核心素养，对于这类题目的解题思路一般是：首先观察横、纵坐标所表示的物理量，然后观察图像的形状特点，理解它所表示的性质，明确圄像的端点和拐点所代表的物理意义。
根据电路的连接方式和题目的已知条件通过欧姆定律、电功和电功率的公式建立等量关系，从而求解。
方法：1.明确横、纵坐标所代表的物理量。
2.找准特殊点坐标。
3.图像为曲线时更应注意找准对应点。
例1.如图1所示的电路，电源电压不变，R0为定值电阻，R为滑动变阻器。
闭合开关，滑片P从一端滑到另一端的过程中，电压表示数随滑动变阻器阻值变化的关系如图2所示。
下列说法正确的是（）A.滑片从最左端向最右端滑动过程中，电流表示数变小B.滑片滑动过程中，电压表与电流表示数之比不变C.电源电压为6VD.电路消耗的最大功率为3.6W解析：首先要注意本题与常见题型的两点不同之处！一是本题中的电压表与滑动变阻器并联，而不是并联在定值电阻两端。
二是本题中的图像是U-R图像，而不是常见的U-I图像。
然后我们要读懂图2，很显然，随着横轴物理量“滑动变阻器的阻值R”的变大，纵轴物理量“电压表示数U”也变大。
注意了这些，就可以开始研究四个选项的问题了：A.当滑片向右移动时，连入电路的电阻丝的长度在变小，因此其阻值变小，电路中的总阻值也随之变小，根据欧姆定律可以得出电流变大！所以A错。
B.滑片移动时，如果阻值变小，由于两个电阻串联，其分得的电压也变小，电流会变大，因此电压表与电流表的比值变小！从另一角度来分析，电压表和电流表的比值正是滑动变阻器的阻值！滑片移动时，阻值变化，因此比值做同样变化！所以B错。
