最新Qh2-8线元法任意路线与匝道曲线坐标正、反算程序
Q h2-8线元法任意路线与匝道曲线坐标正、反算程序

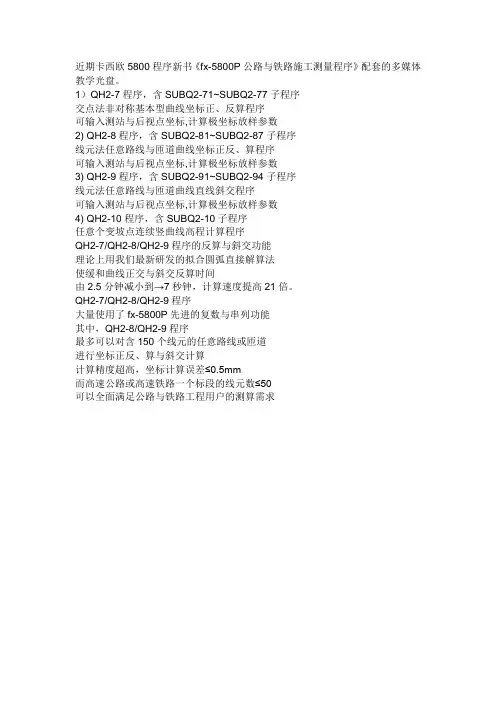

5800计算器坐标计算程序
（线元法任意路线与匝道曲线坐标正、反算程序）
程序1：QH2-8
"ROUTE Or RAMP QH2-8"◢书中多了个个双引号（这里说的书是产品配备的说明书）
Deg:Fix 3:书中Freqon取消
"NEW(0),OLD(≠0)DATA="?→C
If C≠0:Then "RECOMP(0),NO(≠)= "?→G书中0取消
If G=0:Then Goto T:Else Goto J: IfEnd
“CURVE NUM=”?N
1→Q:5N+11→DimZ
“START a(Deg)=”?→Z[5]
For 1→I To N
“n=”：I◢
“START R(m)=”?→Z[5I-4]
Z[5I-4]=0=>1X1030→Z[5I-4]
“END R(m)=”?→Z[5I-3]
Z[5I-3]= 0=>1X1030→Z[5I-3]
“LENGTH(m)=”?→Z[5I-2]
If Z[5I-4]＜1X1030 Or Z[5I-3] ＜1X1030
Then “DEFLEX L(-1),R(1)=”?→Z[5I-1]:IfEnd 注意-1是减1
NEXT
“[MODE][1] =>Stop!”◢
Lb1 T:0→I:For 1→I To N
List X[I]+Rep(Z[5I-2])→List X[I+1]
List X[I+1]→Z
If Z[5I-4]=Z[5I-3]And Z[5I-4]= 1X1030
Then 0→S:0→T:Z[5I-2]→D
Prog “SUBQ2-84”:Goto 0:IfEnd
If Z[5I-4]=Z[5I-3] And Z[5I-4] ＜1X1030
Then Prog “SUBQ2-83”:Goto 0:IfEnd
√根号(Rep(Z[5I-2])÷Abs(Z[5I-4]-1-Z[5I-3]-1))→A Rep(Z[5I-2])+Ai→Z[5I-2]
Prog “SUBQ2-82”
Lb1 0:T→Z[5I+1]]
Rep(U)→List Y[I+1]:Imp(U)→List Freq[I+1] Next
“PEG-END(m)=”:List X[N+1] ◢
“a-END(DMS)=”DMS◢
“X-END(m)=”:List Y[N+1] ◢
“Y-END(m)=”:List Freq[N+1] ◢
“[MODE][4]=>Stop!”◢
Lb1 J:”STA BACKXY,NEW(0),O LD(≠0)=”?→J
J≠0=>Goto 1
“STAn,X(m),＜0=>NO=“？→S
0→Z[5N+6]：S＜0=>Goto 1
If Frac(S)=0 And S≤N+1
Then List Y[S]+List Freq[S]i→Z[5N+6]
Else “STA Y(m)=”?→T:S+Ti→Z[5N+6]:IfEnd
Lb1 B:”BACKn,X(m),OLDa(0),＜0=>a=”?→U
U=0=>Goto 1
If U＜0:Then “a-BACK(Deg)=”?→Z[5N+8]:Goto 1:IfEnd If S=U And Frac(U)=0
Then”STAn=BACKn,REPEAT!”Goto B:IfEnd
If Frac(U)=0 AND U≤N+1
Then List Y[U]+List Freq[U]i→Z[5N+7]
Else”BACK Y(m)=”?→V:U+Vi→Z[5N+7]:IfEnd
Lb1 S:Arg(Z[5N+7]-Z[5N+6])→J
J＜0=>J+360→J:J→Z[5N+8]
Lb1 1:”PEG→XY(1),XY→PEG(≠1)=”?→Q
Q≠1=>Goto 2
Do:”+PEG(m),＜0=>END=”?→Z
Z＜List X[1] Or Z＞List X[N+1]=>Break
For 1→I To N
Z＜List X[I] Or Z＞List X[I+1]=>Goto N
Z-List X[I]→L
If Z[5I-4]=Z[5I-3] And Z[5I-4]= 1X1030
Then 0→S:0→T:L→D
Prog “SUBQ2-84”: Prog “SUBQ2-85”:Break:IfEnd If Z[5I-4]=Z[5I-3] And Z[5I-4]＜1X1030
Then Prog”SUBQ2-83”
Prog “SUBQ2-85”: Break:IfEnd
Prog “SUBQ2-82”: Prog “SUBQ2-85”:Break
Lb1 N:Next
LpWhile Z＞0:Goto E
Lb1 2:”XJ(m), ＜0=>END=”?X:X＜0=>Goto E
“YJ(m)=”?Y
“J in NUM,＜0=>AUTO=”?→I:I＞0=>Goto3
Abs(X+Yi-List Y[1]-List Freq[1]i→C
List X[1]+C→Z
For 1→S To N
Z＞List X[S] And Z＜List X[S+1]=>Break:Next 9000→C:S→E
For E→I To N
(List Y[I]+ListY[I+1])÷2→U
(List Freq[I]+List Freq[I+1])÷2→V
Abs(X+Yi-U-Vi)→D
If D＜C:Then D→C:I→F:IfEnd
Next:F≥2=>F-1→I
Lb1 3:If Z[5I-4]=Z[5I-3] And Z[5I-4]=1X1030 Then tan(Z[5I])→T
(X+T2List Y[I]-T(List Freq[I]-Y))÷(T2+1)→U
U+(Y-(U+X)÷T)i→U:Z[5I]→T
U-List Y[I]-List Freq[I]→F
Arg(F)→H:H＜0=>H+360→H
1→J:Abs(T-H)＞150=>-1→J
List X[I]+JAbs(F)→Z
If Z≥List X[I] And Z≤List X[I+1]:Then Goto Z Else I+1＞N=>Goto Z:I+1→I:Goto 3:IfEnd:IfEnd If Z[5I-4]=Z[5I-3] And Z[5I-4]＜1X1030
Then List Y[I]+List Freq[I]i→S
Z[5I]+90Z[5I-1]→A
Z[5I-4]→R:S+R＜A→V
X+Yi→U:Arg(U-V)→F:Abs(U-V)→D
V+R＜F→U
Abs(U-S)→C:sin-1(C÷2÷R)→E
Z[5I]+2Z[5I-1]E→T
List X[I]+∏ER÷90→Z
If Z≥List X[I] And Z≤List X[I+1]:Then Goto Z
Else I+1＞N=>Goto Z:I+1→I:Goto 3:IfEnd:IfEnd List Y[I+]+List Freq[I]i→U
List Y[I+1]+List Freq[I+1]→V
(U+V)÷2→F
V-U→C:Abs(C)→S:Arg(C)→J
J＜0=>J+360→J:J+90Z[5I-1]→G
If Z[5I-4]＞Z[5I-3]:Then 2Z[5I-3]→R
Else 2Z[5I-4]→R:IfEnd
√(R2-S2÷4)→T
F+T＜G→O
Sin-1(S÷R÷2)→V:∏VR÷90→J
(Rep(Z[5I-2])-J)÷J→P
X+Yi-O→V:Arg(V)→J
O+R＜J→C:Abs(C-U)→S
Sin-1(S÷R÷2)→V:∏VR÷90→J
List X[I]+J(1-P)→Z
Prog “SUBQ2-82”
Do
X+Yi-U→C:Abs(C)→S
Arg(C)→J:J＜0=>J+360→J
J-T→J:J＜0=>J+360→J
If J＞220:Then J-270→J:-1→F

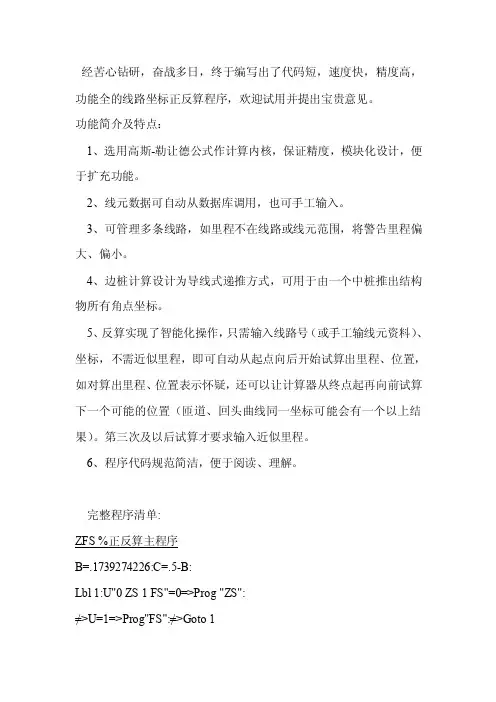

线元法线路坐标正反算程序
