Y571LS型 染色摩擦色牢度仪应用手册
571分析仪说明书-9页精选文档
1概述1.1仪器的主要特点1.2仪器的正常工作条件1.3型号编制1.4安全2结构特征2.1仪器的外形图2.2仪器的操作面板图2.3仪器的后视图2.4仪器的侧面图3技术特性4尺寸、重量5开箱及检查6安装7使用步骤7.1反应管预处理及密封圈和隔膜装配7.2样品准备工作7.3消解操作步骤7.4测量准备7.5低浓度COD的测量7.6高浓度COD的测量7.7废液处理7.8测量结束工作8仪器的日常维护附录一COD标准溶液的配制方法附录二专用氧化剂A或B的配制方法附录三重蒸馏水的制备方法1 概述化学需氧量(Chemical Oxygen Demand，简称COD)是在一定条件下，用强氧化剂处理水样时所消耗氧化剂的量，结果一般以氧的量来表示(以mg/L计)，反映了水受还原性物质污染的程度。
通常情况下，还原性物质主要是有机物，因此，化学需氧量也是作为有机物相对含量的指标之一。
化学需氧量测定方法通常是重铬酸钾法或高锰酸钾法。
欧美多采用重铬酸钾法，日本则广泛采用高锰酸钾法，我国根据自己的国情规定了用重铬酸钾法测定化学需氧量。
COD-571型化学需氧量分析仪是采用比色法测定化学需氧量的实验室仪器。
参照了我国有关化学需氧量的测定方法，我们专门设计了与分析仪配套的消解装置，可同时进行21个样品加热回流仪器，具有体积小，操作方便，节约大量水、电及试剂，减少二次污染等优点,主要适用于焦化、造纸、石化、印染、皮毛、制革、制药、试剂、食品加工等工业废水中化学需氧量的测定。
1.1仪器的主要特点1.采用单片机技术，中文菜单显示操作简单明了。
2.COD分析仪可直接读取COD结果，无需滴定等其它方法进行分析。
3.采用PP40打印机，可将结果打印输出。
1.2仪器的正常工作条件1.环境温度：(5～35)℃；2.相对湿度：不大于85％；3.供电电源：AC(220±22)V，频率(50±0.5)Hz；4.周围空气中无腐蚀性的气体存在；5.周围无影响性能的振动存在；6.周围除地磁场外无其它影响性能的电磁场干扰。
实验报告
织物拉伸断裂强力测试10045322 张卫一、实验目的与要求按照国家标准规定的方法测定织物的拉伸断裂强力，在附有伸长装置的织物强力机上，同时测定织物的伸长率。
通过实验，掌握织物拉伸断裂强力和断裂伸长率的实验方法，并了解影响织物实验结果的各种因素。
二、测试方法：拆纱条样法三、仪器、用具HD026N型电子织物强力仪、直尺、剪刀三、原理规定尺寸的试样以恒定速率拉伸至断裂，记录断裂强力及伸长率。
（5T5W）四、试样尺寸五、参数设置隔距长度：200mm拉伸速度:100mm/min预加张力：200cN六、步骤1.在同一款面料上经纬方向分别量好尺寸，用笔画好裁剪线，用剪刀按着裁剪线所画的位置裁剪。
2.拉下边上多余的纱线3.夹持试样，将上夹钳锁紧，准备好的试样一端由上夹钳下方插入已开启的夹持口内，将试样加紧，松开上夹钳锁，将试样另一端从松开的下夹钳夹口穿过。
4.用合适的预加张力夹住已穿过下夹钳钳口的试样下端，使之伸直，加紧试样，取下张力夹。
5.启动仪器进行测试。
七、记录数据八、结果计算：经纬向强力与经纬向伸长率结果织物耐摩擦色牢度测试10045322 张卫一、检测准备Y571型织物耐摩擦色牢度仪、白色摩擦布、洗涤液、三级水、灰色样卡二、测试原理将纺织试样分别于一块干摩擦布和一块湿摩擦布摩擦一定的次数，评定摩擦的沾色牢度。
三、试样规格纯棉色织物50*200mm四、参数设置压力：9±0.2N摩擦头直径：16mm摩擦次数：10次直接往复动程：104±3mm五、试样准备裁剪两块试样，一块经向一块纬向。
裁剪摩擦布四块，两块经向两块纬向。
（注意：若试样有多种颜色时，选择能包含各种颜色的部位做实验，若各颜色较分散，一块试样上不能包含所有色，则对各颜色分别取样。
）六、步骤A.干摩擦试验1.把电源插头插入220V电源插座上，打开电源开关。
2.根据您所需要的摩擦次数（10次），设定计数器上的数值。
3.将试样平放在摩擦色牢度仪测试台的衬垫物上，将试样固定。

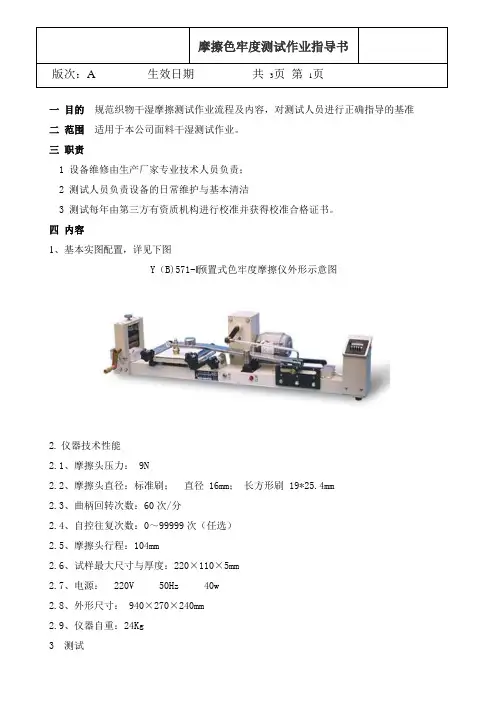

摩擦色牢度测试作业指导
一目的规范织物干湿摩擦测试作业流程及内容，对测试人员进行正确指导的基准二范围适用于本公司面料干湿测试作业。
三职责1 设备维修由生产厂家专业技术人员负责；2 测试人员负责设备的日常维护与基本清洁3 测试每年由第三方有资质机构进行校准并获得校准合格证书。
四内容1、基本实图配置，详见下图Y（B)571-ǁ预置式色牢度摩擦仪外形示意图2.仪器技术性能2.1、摩擦头压力： 9N2.2、摩擦头直径：标准刷；直径 16mm；长方形刷 19*25.4mm2.3、曲柄回转次数：60次/分2.4、自控往复次数：0～99999次（任选）2.5、摩擦头行程：104mm2.6、试样最大尺寸与厚度：220×110×5mm2.7、电源：220V 50Hz 40w2.8、外形尺寸： 940×270×240mm2.9、仪器自重：24Kg3 测试3.1 准备：在试验前准备试样3块，沾色灰卡；3.2 测试校验：采用内部已知耐摩擦色牢度很差的织物作为校验试样，并做 3 块干摩测试；3.2.1测出的摩擦沾色图像不是很圆并且沾色不均匀，这表面摩擦头表面不平整；3.2.2摩擦沾色图像拖长并形成类似椭圈表明夹样金属套环夹；3.2.3摩擦沾色图像拉长并伴随有条状表明摩擦白布成斜对角夹持，其经向应平行于摩擦仪的长度方向夹持；3.2.4测试试样的边缘有擦痕，表明夹样金属套环的位置太低，应高一点，防止夹样金属套环夹摩在试样表面上；3.2.5 摩擦沾色图像中央有一条印，并且沿摩擦方向，表明摩擦仪试样下方金属底座不平或起卷，可用一支撑物塞入以使底座调平；3.3 测试样品：3.3.1 采用两块试样，一块测试干摩擦牢度，另一块测试湿摩擦牢度；3.3.2剪取试样大小为 50*100mm，长度方向也可更长，试样长度方向与经向或布的长度方向成 45 度角；3.3.3当需测试多次及在成品测试过程中，较大或整幅性的试样可以采用，而不需切成一块一块的试样。
YB571B染色摩擦牢度仪操作规程
YB571B染色摩擦牢度仪操作规程
1、使用前检查各机件是否灵活、可靠，各油孔处定期加油，然后将电源插头插入380V电路中。
2、将撑柱捏手按反时针方向回转，将往复扁铁撑起。
3、试样台上垫1mm厚粗梳女式呢，其上平铺试样，然后旋转左、右凸轮捏手压紧试样。
4、将白色度布夹牢在摩擦头上，如做湿状摩擦牢度，将白色试布浸湿后，经上下轧辊挤掉多余水份，使其含水100%±5，再装在摩擦头上。
5、放下往复扁铁，接通电源，按下起动按钮，待曲柄回转一周后松开按钮，往复运动十次后，便立即自行停机。
6、如染色试样厚度过厚，摩擦头与试样接触面未达到90%以上，可通过摩擦头上不同厚度的垫圈调整，试样厚度b＜0.5mm，不必调整；0.5mm≤b＜1mm则
抽去0.5mm～1mm垫圈；1mm≤b＜1.5mm，则抽去1mm或1mm及0.5mm垫圈。
余此类推。
尚若试样厚度在3.5～4.5mm时，除用上述方法调整外，应抽去试样台上的垫呢，以求补偿。
7、如需移动染色试样上的摩擦位置时，可用手捏住试样台横向移位捏手稍用力推或拉，便可移动试样台。
8、当需要紧急停机时，应立即按下电源开关，即可停机，待事情处理好后，再接通电源，仪器便正常转动，其运动次数亦不增减。
9、试验完毕后，断开电源，并清理加罩。
皮革摩擦色牢度测试仪操作说明书
皮革摩擦色牢度测试仪操作说明书
概述
1．仪器主要功能介绍
本仪器为整体式仪器，将干或湿的羊毛毡放置在摩擦锤下表面凹槽，摩擦锤上方放置一个规定重量的砝码，以规定速度往复运动一定的行程摩擦试样表面，在运动达到规定次数后，观察试样表面的受损情况及脱色程度。
本仪器适用于皮革类、纺织类、带子、商标、纸板等材料受到外物摩擦受损及脱色程度。
本仪器符合下列标准：EN 344
ISO 11640
2．主要技术参数
砝码重量：500g
摩擦距离：35 mm
摩擦速度：40±1rpm
试片尺寸：150×20mm
羊毛毡面积：15mm×15mm
体积：430×280×480mm
电源连接：220V 10A
图 1
调节位置移动螺丝，可以将荷重砝码连同支架一起左右移动，调节试样的受力位置。
夹具夹持试样如图，松开旋钮，放置好试样，将试样抚平然后旋紧。
通过高度调节旋钮使支架处在水平状态。
控制面板
图 2。
摩擦色牢度仪操作方法
摩擦色牢度仪操作方法
摩擦色牢度仪用于测定织物的色牢度，操作方法如下：
1. 准备工作：检查仪器是否完好无损，并接通电源。
清洁测试盘和各个附件，确保没有灰尘和污渍。
2. 准备样品：根据需要选择与测试要求相符的织物样品。
将样品剪成适当大小，通常为10x4 cm，并清洁样品以去除表面污渍。
3. 调整仪器：根据测试要求，设置摩擦头的测试压力和速度。
通常，测试压力为9N，测试速度为60次/分钟。
根据需要，调整测试周期和测试轨迹。
4. 安装样品：将样品夹在测试盘中，确保样品的表面与测试头接触，无皱折或松散。
5. 开始测试：启动仪器并开始测试。
仪器将自动进行摩擦操作，摩擦头在织物样品上前后移动，模拟真实使用情况。
6. 测定结果：测试完成后，仪器将给出色牢度等级，并记录测试结果。
根据需要，可以保存测试数据或打印测试报告。
7. 清理仪器：测试完成后，及时清理仪器和测试盘，移除样品残留物，并保持
仪器干净。
注意事项：
- 在进行测试之前，应仔细阅读仪器的操作手册，并按照说明进行操作。
- 根据测试要求，可以对测试参数进行调整，以满足特定的测试需求。
- 在测试过程中，要确保样品的表面保持干燥和干净，以避免干扰测试结果。
- 每次测试前后，要对仪器进行检查和清洁，以确保仪器的正常运行和准确性。
印染布料检测设备各个参数
YG(B)571B/YG(B)571C型色牢度摩擦仪适用范围：用于棉、化纤、混纺等有色织物及皮革干、湿摩擦色牢度测定。
相关标准：GB/T3920 GB/T 5712 ISO105X12 AATCC8 AATCC165JIS L0849技术参数：1、摩擦头压力：9N2、摩擦头：圆形：直径∮16；长方形：19×25mm3、往复摩擦速度：60次/min4、往复次数：10次自停5、往复行程：104 mm6、试样最大尺寸：220×110×5mm7、电源：AC220V 50Hz 40W8、外形尺寸：760×270×240mm9、重量：20kgYG(B)026H型电子织物强力机适用范围：用于各种纺织品的拉伸、撕破、顶破、定伸长、定负荷、弹性、缝线滑移、剥离等力学性能测试，并广泛用于橡胶、塑料、皮革、金属、线材、纸张、包装、建材、石化、电工、土工材料之拉伸、压缩、弯折、粘接、剥离、撕裂、顶破、蠕变等试验的力值、伸长、变形测试。
相关标准：仪器特性：采样频率高达1000次/秒。
进口伺服驱动。
模块化设计，支持联机通讯，可双向控制技术参数：1、工作模式：等速伸长（CRE）原理，微机控制、液晶中文显示、支持联机通讯。
2、采样频率：1000次/秒3、测力范围：满量程的1%～100%4、测试精度：≤0.2%F·S5、夹持方式：气动、手动两种6、拉伸速度：1～1000mm/min7、有效动程：800mm8、伸长分辨率：0.01mm9、龙门宽度：400mm10、电源：AC220V±10% 50Hz 750W11、外形尺寸：685×470×1650mm12、重量：175kgY(B)089D型全自动缩水率试验机适用范围：用于织物、服装或其它纺织品进行洗涤后的尺寸稳定性测试。
相关标准：GB/T8629 GB/T8630 ISO6330/5077 FZ/T70009 Bs4923 EN25077/26330 JIS L1909 M&S IWS等技术参数：1、类别：A型洗衣机前门加料、水平滚筒型2、内层滚筒直径：（51.5±0.5）cm3、内层滚筒深度：（33.5±0.5）cm4、内外滚筒间距：（2.8±0.1）cm5、提升片数量：3片（两片相距120°)6、提升片高度：（5±0.5）cm7、转速：洗涤时52r/min, 脱水时(500±20)r/min;8、水位控制：低位10cm 高位13cm9、温度检测：室温--99℃±1℃，分辨率0.1℃10、加热功率：5.4±2%KW11、额定装料容量：5kg12、外形尺寸：（750×700×1200）mm（L×W×H）13、重量：150Kg14、电源：AC220V 50Hz 6.5KWZ(B)01B/Z(B)01B-II型圆盘取样器适用范围：用于切取各种毛纺、棉纺、化纤、针织等织物的圆形样品。
染色摩擦色牢度仪操作指导
一．操作前准备
1、开机前，检查电源电压时否稳定，供电是否正常
二．操作步骤
A、干摩擦试验：
1.根据需要的摩擦次数，设定计数器上的数值。
2.将试样平放在摩擦色牢度仪测试台的衬垫物上，将试样固定。
干的摩擦布包裹住摩擦头并用“圆环”固定在摩擦头上，在紧固时使摩擦布的径向与摩擦头运行一致。
3.按启动键，摩擦头在试样上作往复直线运动至设定次数后停止，按清零键使计数器复零。
4.分别将径向和维向的试样进行试验后，干摩擦试验结束。
5.试验完毕用灰色样卡评定摩擦布沾色。
B、湿摩擦试验
1.先把一块干摩擦布用三级水（见GB/T6151-97中8.1）浸透取出，经仪器右侧的小轧液辊挤压，使摩擦布湿润到标准要求重量，摩擦试验结束后，将湿摩擦布放到室温下干燥。
2.摩擦后，如有染色纤维被带出，而留在摩擦布上，必须用毛刷把它去除，评级仅仅考虑由染料沾色的着色。
3.试验完毕用灰色样卡评定摩擦布沾色。
三．注意事项
1.注意仪器、人身安全.试验结束后，清理试验过程中产生的碎屑应及时清理，保持仪器清洁。
2.当测试有多种颜色的纺织品时，试验前，可前后拉动测试台，测试台可沿滑轨前后移动位置，方便选择试样的位置，使所有颜色都被摩擦到。
编制：审核：。
预置式色牢度摩擦仪(Y(B)571-II)期间核查方案
预置式色牢度摩擦仪（Y(B)571-II）期间核查方案根据我局质量管理科下发的《关于发放“仪器设备期间核查计划”的通知》的要求，为了完成好我科Y(B)571-II预置式色牢度摩擦仪期间核查工作，特制定本方案。
一、期间核查的目的为了仪器测量准确，减少由于仪器稳定性变化造成的结果偏差，对该设备进行期间核查，确保检验工作的准确性和有效性。
二、期间核查人员极其职责本科的设备期间核查人员由科室设备管理员负责。
设备管理员职责：负责核查方案的制定和具体实施，并认真填写《设备与标准物质期间核查情况记录表》，对核查中发现的问题及时向科室负责人、技术负责人和质量管理科报告。
三、期间核查所用的标准物质1、HF-500拉力计1只；2、钢直尺300mm；以上物品应通过计量检定，并附有检定证书。
3、标准《JJG（纺织）036-1990染色摩擦色牢度仪检定规程》4、标准《GB/T 3920-2008 纺织品色牢度试验耐摩擦色牢度》四、期间核查操作步骤参照标准《JJG（纺织）036-1990染色摩擦色牢度仪检定规程》分别对预置式色牢度摩擦仪的摩擦头和接触面进行检验。
1、将预置式色牢度摩擦仪放置在平整的工作台上，安放环境应清洁，无明显震动和腐蚀性介质。
2、检查预置式色牢度摩擦仪清洁。
外表不应有影响试验性能的机械损伤。
传动部分各润滑系统无缺油现象，仪器运转正常。
3、摩擦头部分的检定。
3.1 摩擦头向下压力的检定：摩擦头装好后，用测力计将其吊离试样台上平面2~5mm。
其结果应符合标准《GB/T 3920-2008 纺织品色牢度试验耐摩擦色牢度》4.1.2的要求。
3.2 摩擦头运动轨迹的检定：在试样台上夹两张白纸，白纸之间夹一张复写纸。
开启牢度仪，是摩擦头在白纸上印出轨迹。
用钢直尺测量轨迹两半圆顶端间距离，该值减去摩擦头端面直径16mm应符合标准《GB/T 3920-2008 纺织品色牢度试验耐摩擦色牢度》4.1.2的要求。
4、接触面的检定：将棉标准贴衬织物夹固在摩擦头上；在试样台上夹一张复写纸。
棉针织物硫化染料练染一浴两步法
在棉针织物的练漂中，漂白剂双氧水是氧化剂，会对硫 化染料的还原产生影 响，因此在染色前必须除去．为此， 我们设计了练染一浴两步法T艺，即练漂和染色在同一浴 中分两步进行，先进
行练漂加工，再用保险粉除去双氧水，然后进行染 色．具体工艺流程如下：配制练漂液一练漂一除去双氧 水一加入还原好的染液一染色一氧化显色一皂洗一水洗 一烘干．2.1 保险粉用量
到传统两浴法的水平．3 结束语棉针织物硫化染料练染一 浴两步法工艺与练染两浴法相比，具有节时、节能、节 水、生产效率高、污水处理负担轻等优点，值得推广．
alskdfw 北京印花税
：硫化碱用量为6％(owf)时，上染率最好，皂洗牢度、干 湿摩擦牢度均较高；因此，硫化碱的最佳用量是6％，即 染料与硫化碱质量比为1：1．5时，染色效果较 好．2．2．2 食
盐用量食盐和元明粉等中性盐能够促使纤维吸收染料， 提高给色量，但用量过多，易产生染斑、浮色等染疵； 用量过少，染物上染率低．食盐用量与染色得色深度及 牢度的 关系如表3所示．
由表3可以看出：食盐用量为20％(owf)时，上染率较 高．综合评定皂洗牢度、干湿摩擦牢度指标，食盐的用 量以20％(owf)为佳．2．2．3 染色时间染色时间对硫化 染料的
染色性能也有影响。染色时间对染色性能的影响如表4所 示．从表4可见：染色时间过短，上染率低，染料不能完 全渗透，影响染色效果，染色60 min时，上染基本达到饱 和，因此确定
实验的最佳染色时间为60 min。2．2．4 练染一浴法与传 统两浴法染色效果的比较用相同工艺对练染一浴法与传 统两浴法(具体工艺：配制练漂浴一练漂一水洗一配制染 液一染色一
氧化显色一皂洗一水洗一烘干)处理的针织布进行染色， 并进行相关测试，结果见表5．由表5 可知：练染一浴法 处理的针织物除染色深度稍低外，染品的皂洗牢度、干 湿摩擦牢度等均能达
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ISO105-X12：2001 纺织品 色牢度试验 X12 部分耐摩擦色牢度
AATCC8-2007 耐摩擦牢度实验仪测试方法
BS ISO105-X12：2002 纺织品 色牢度试验 磨损色牢度
DIN ISO105-X12：2002 纺织品 色牢度试验 X12 部分耐摩擦色牢度 5.3.2 辅助标准
GB/T6529-2008 纺织品 调湿和试验用标准大气 GB/T 7568.2-2008 纺织品 色剢度试验 标准贴衬织物 第 2 部分：棉和粘胶纤维
5.2.3 本仪器通用性强，测试范围广，可适应大多数试样在不同区域下往复摩擦色牢度检测试验 。
5.2.4 本仪器的计数装置无机械摩擦进行、液晶显示，可靠性好、及其省电，一节小电池可以持
续几年的不间断使用，免维护、并保证其计数准确。
5.2.5 本仪器夹持试样简便、快速，夹持力恒定，对于厚薄试样适应性均好，可靠性强。
5.3 运用标准 以下标准以国标优先、序号先小后大排列，使用中以标准内容为准。
5.3.1 适用标准
GB/T 420-2009 纺织品 色牢度试验 颜料印染纺织品耐刷洗色牢度
GB/T 3920-2008 纺织品 色牢度试验 耐摩擦色牢度
ISO105-C07：1999 纺织品 色牢度试验 颜料印染纺织品耐刷洗色牢度
再将大砝码的螺孔对准螺丝旋紧。详情请关注 7.4 压力荷重的描述。返回目录
4 调试仪器 仪器出厂时，试样摩台复有纸张，以免损坏试样摩台上防止试样滑动的砂纸，也避免摩头和
砂纸接触，保护摩头不受损伤。左手轻托摩头 处的摩擦导板，右手将导板挂钩移开导板悬挂框，使摩头
轻轻落在试样摩台纸张上。摇动摇 把摩擦导板，在连杆的作用下摩擦导板带动摩头在摩台上来回 摩
试方式，以期达到具体评价产品技术指标和水平等级，因此，用户还可对其他摩擦测试形式了解仪器，以
满足测试需求。掌握这些知识有益于对其他摩擦方式和标准的探讨，图 2-3 和图 2-4 图示的二种形式的摩 擦色牢度仪则从另外的标准和类型来表达摩擦色牢度的测试形式，对产品质量的全面检测，不但是技术工
作者控制质量和工艺的基础数据，也是支持营销工作人员表述产品质量的数据源。返回目录
擦。摇动仪器过程，观察连杆连接处的螺丝有无松动，如有松动则紧固之。
5 仪器与标准
5.1 概述 每一种检测试验都离不开配套仪器对检品进行检测试验，织物摩擦色牢度的检测需要织物摩擦
色牢度仪配套测试设备进行检验，经过了上述与仪器的接触，读者对仪器有了一个大概的视觉认识。在检
测过程中，不同的检测标准会有不同的规定，不同国家同类标准也会有差异，在同一台仪器上对不同国家
打开仪器的包装取出防震填充物后，剔除包装物，去除防雨罩，可以看到一个档案袋，档案袋内有： 产品合格证 1 份、安装使用手册 1 本、装箱单 1 份、开箱记录附产品质量跟踪调查表 3 份、保修单 3 份。 请检查核实。
友情提醒：应用手册和产品合格证请存放单位档案室。应用手册复印使用有利于日后管理。
2.4 基本实物配置 仪器基本配置：仪器主机 1 台、摩擦头（简称摩头）组件 1 套、压重砝码 1 套、固定 螺丝一根。请按图 2-1 验收，如若短缺，请及时提出补正。这些基本配置随机实物将在说明书下文中一一 描述，点击图 2-1 标注名称链接进入实质内容说明。
特别说明：图中的图与图之间没有比例关系；电子版本点击蓝色字样，直接进入相关主题内容。 友情说明：如果您浏览的是电子版本，实物和本手册的图片颜色有差别是正常的事情，不是问题。
特别说明：图中的图与图之间没有比例关系；电子版本点击蓝色字样，直接进入相关主题内容。
２
摩头组件 圆形摩头 方形摩头
Y571LS 应 用 手 册
渍的工作台（水泥工作台成本低，也牢靠、稳固、耐水渍，用户可以考虑）。台面大体水平即可。
3.3 放置仪器 首先将仪器摇把朝向操作者的摆放位置，放到 3.2 所要求的稳固工作台上，去掉固
定部件的绳索，使仪器 4 只底脚落实并处于稳固状态：目测仪器没有明显的倾斜；摇动或晃动仪
器试验，仪器落实、稳固。
3.4 安装摩头 在图 2-1 仪器主机上部摩擦导板左侧有 2 个圆孔：大孔则为安装摩头固定孔。随机带有方
同类标准的检测，则需了解一些不同标准内涵。
5.2 仪器简介
5.2.1 本仪器是测定织物摩擦色牢度之一的简便仪器，结构合理、维护简单、使用方便。主要用于
各种织物摩擦色牢度往复摩擦方法的测定；同时也适用于纸张、塑料布、金属等摩擦色牢度方面的测定。
5.2.2 本仪器不需要外接电源能量的补给，可以随时随地的参与往复摩擦色牢度的检测工作。
固定螺丝
版号：201401
主机
压重砝码
2.5 可选同类仪器
图 2-1 仪器基本配置图解
客户会根据本单位测试需
求，要求仪器外围器材配置，因此可有偿选择
同类测试仪器，来满足测试需求。本仪器是以
手摇方式为动力使摩头进行往复运动，这是
AATCC8 标准中 5.1 项明确指定的（图 2-1）模 式。有以电动拖动方式为动力、使摩头进行往 复运动的同类仪器，主要技术指标相同，其往
Y571LS 型
简体 中文版
编撰设计：张国权 版本信息：201401
开卷有益：本手册可以用户知道如何安装、调试、操作以及按照国内外标准的操作要点。
用户您好！在您使用该产品时，为了让您快速掌握本仪器特点、性能、指标、安装及其使用，让其更好的为您服务，建议
您在开箱即读本手册。本手册系统地从安装调试开始，告诉您如何掌握本机性能和操作，以便获得最佳效果。
3 安装仪器
3.1 安装概述 客户根据合同和装箱单检查验收仪器的完好率、仪器配置的备品、配件是对供需双方负责
的体现，也是对于自己合法权益的维护，如果检查无误，则可以进行仪器的安装调试工作了。安装前需要
给仪器选择个好的工作环境，以延长仪器寿命、提高检测准确性；安 装 时 需 检 查 在 运 输 过 程 中 因 颠 簸 、
摩擦色牢度仪上试验做出全面描述。返回目录
2 检测设备
2.1 设备概述 每一种检测试验都离不开配套仪器对检品进行检验，仪器的完好率是保证正常检测试验的 前提，如果是新购仪器，检查验收是展开本项工作的首要任务；新接触仪器或仪器置换场地也需这些知识。 2.2 打开包装
打开仪器的包装（本公司的仪器一般采取木包装）后，可以看到完好的仪器用防震填充物居中固定在 包装中央，仪器应完好无损。本公司在托运时有保险，如果当您发现有损伤时，要考虑和承运部门当场提 出索赔，否则承运部门会以接货单位验收合格论处。 2.3 纸质文件配置
耐抗力及对摩擦材料的颜色转移，并通过沾色评级来评价试验结果以评价纺织品的耐摩擦色牢度质量。按
照国内外有关检测方法标准规定，纺织品的耐摩擦色牢度检测有二个试验方式：干态摩擦和湿态摩擦。
度使用预测，织物染色色牢度不但是一项很重要的质量指标，更关系到消费者在使用纺织品的有效寿命及
美观程度，因此，织物染色色牢度的检测是一项很重要的检测。
要模拟纺织品在使用中接触到的上述现象，则要进行相对应的项目检验，所以，织物染色色牢度的检
测项目繁多，比较常见的有耐摩擦、耐光、耐气候、耐水洗、耐皂液、耐干洗、耐煮沸、耐水浸、耐刷洗、
1
Y571LS 应 用 手 册
版号：201401
1 检测概述
纺织成品在使用过程中不可避免的要遭受日晒、风吹、雨淋，要遭受各种摩擦、不同品种原料和颜色
纺织品之间的亲密接触，还要承受汗渍、唾液及其他分泌物的浸润，使用中为保持其整洁还要对这些纺织
品进行洗涤或干洗，织物染色色牢度的检测不但可以评价纺织产成品的色牢度质量，而且还可以对其色牢
倒置、碰撞、摔打等原因所导致仪的器部件脱落、松动、变形等情况。
3.2 放置仪器台面 放置仪器的台面应牢靠稳固：仪器测试在施行摇动动作时，工作台不得晃动。在某些
３
Y571LS 应 用 手 册
版号：201401
测试时仪器可能需要接触一些水渍，因此，需要为仪器准备一个牢靠、稳固、耐（也可增加防范措施）水
1.纸质版本：按照目录、章节依次以传统方式阅读，返回目录无效；黑白色调，推荐浏览电子版。
2.电子版本：彩色、章节有链接，点击目录，直接到达目录提示内容，点击返回目录选择新章节。
声明：电子版本使用 PDF 阅读器打开，PDF 阅读器的版权归其软件发布单位所有，请网上下载。
警告：当仪器摩擦台面砂纸裸露时，严谨落下摩擦头和砂纸接触摩擦，以免损坏摩擦头！
耐热压、耐汗渍、海水、耐蒸汽、耐干热、耐唾液、耐酸碱、耐大气污染、耐漂白、耐硫化、耐化学物等
试验，而各种试验又有细分，例如耐摩擦色牢度的检测，在摩擦形式上分：往复耐摩擦色牢度、旋转小面
积耐摩擦色牢度、弧形耐耐摩擦色牢度（日标）、平磨色牢度检测。
不同的方法采用不同的测试设备，本手册主要针对耐摩擦色牢度对于试样的检测，在 Y571LS 型染色
圆 2 只摩头，把摩头自下而上安装在固定孔中，上紧摩擦导板左侧端头固定螺丝紧固摩头。见 7.3 摩擦头。
3.5 安装压重砝码 在图 2-1 仪器主机上部摩擦导板左侧有 2 个圆孔：小孔则为安装压重砝码固定孔。随
机带有大小 2 只压重砝码和固定螺丝，将固定螺丝从摩擦导板下侧小孔中探出，将小砝码套入固定螺丝，
本仪器通用性好，有电、无电均可进行测试，电子计数器用电省、寿命长，功能完善，简单易操作，可靠性好；
如果您在阅读本说明书的时候发现错误，请及时通知我们， 非常感谢！
请在仪器使用中妥善保管本手册，并将其转交后续使用者，必要时交付使用单位档案室后复印使用，以备将来参考！
目录
1 检测概述 p2 2 检测设备 p2 2.1 设备概述 p2 2.2 打开包装 p2 2.3 纸质文件配置 p2 2.4 基本实物配置 p2 2.5 可选同类仪器 p3 2.6 可选异类仪器 p3 3 安装仪器 p3 3.1 安装概述 p3 3.2 放置仪器台面 p3 3.3 放置仪器 p4 3.4 安装摩头 p4 3.5 安装压重砝码 p4 4 调试仪器 p4 5 仪器与标准 p4 5.1 概述 p4 5.2 仪器简介 p4 5.3 运用标准 p5 5.3.1 适用标准 p5 5.3.2 辅助标准 p5 5.4 检测概要 p5 5.5 参数概要 p5 6 主要技术指标及范围 p6 7 仪器原理结构 p6 浏览本手册说明：
