电池隔膜抗穿刺性能的验证方法
锂电池隔膜涂布检验规范
锂电池隔膜涂布检验规范引言：锂电池隔膜是锂电池中非常重要的组成部分之一，它具有优良的隔离性能和稳定性，可以阻止正负两极之间直接接触，有效防止电池短路事故的发生。
隔膜的涂布质量直接影响着电池的性能和寿命。
因此，为了保证锂电池的质量，制定一套科学的涂布检验规范是必要的。
一、检验设备及工艺参数1.隔膜涂布机：涂布机的型号、品牌、规格应满足生产工艺要求，设备应完好无损，操作方便。
2. 涂布速度：根据隔膜涂布机的性能和要求，设置涂布速度，通常为20-100 m/min。
3.涂布压力：根据隔膜材料和涂布机的性能要求，设置合适的涂布压力，通常为0.2-1MPa。
4. 涂布宽度：根据锂电池的尺寸要求，设置合适的涂布宽度，通常为200-500 mm。
二、涂布前的准备工作1.隔膜质量检查：在涂布之前，必须对隔膜进行质量检查，包括隔膜的外观、尺寸是否符合要求，有无破损、污染等。
2.设备调试：调试涂布机，确保涂布速度、压力和宽度等参数正确设定，并检查涂布机的清洁程度。
3.涂布材料准备：准备好涂布材料，包括隔膜涂布浆料和溶剂，确保涂料的质量和含量符合要求。
三、涂布操作规范1.上机准备：将隔膜卷装在涂布机上，并根据需要设置合适的张力，确保隔膜能够平稳地进入涂布区。
2.涂布调试：根据设备参数，控制涂布速度、压力和宽度等参数，确保涂布均匀且符合要求。
3.涂布过程：通过喷雾或滚筒等方式将涂布浆料均匀涂布在隔膜上，确保涂布厚度均匀、无刷痕、无露白、无气泡等缺陷。
4.干燥工艺：涂布完成后，根据涂布材料的要求进行干燥处理，通常为烘箱干燥，确保隔膜能够迅速干燥、固化，并达到指定的涂布厚度。
四、涂布质量检验1.外观检验：将涂布完成的隔膜进行外观检查，包括涂布均匀性、无划痕、无鳞片、无结块等。
2.厚度检验：使用合适的厚度测试仪对隔膜的涂布厚度进行测量，确保涂布厚度符合要求。
3.黏度检验：对涂布浆料的黏度进行测试，确保黏度值符合要求，以保证涂布均匀性和稳定性。
锂离子电池隔膜的性能要求
锂离子电池由正、负极材料、电解液、隔膜以及电池外壳组成。
隔膜作为电池的“第三极”，是锂离子电池中的关键内层组件之一。
隔膜吸收电解液后，可隔离正、负极，以防止短路，同时允许锂离子的传导。
在过度充电或者温度升高时，隔膜通过闭孔来阻隔电流传导，防止爆炸。
隔膜性能的优势决定电池的界面结构和内阻，进而影响电池的容量、循环性能，充放电电流密度等关键特性。
性能优异的隔膜对提高电池的综合性能起着有重要的作用。
锂离子电池隔膜生产材料目前还是以聚烯烃为首选，聚烯烃材料具有强度高、防火、耐化学试剂、耐酸碱腐蚀性好、生物相容性好、无毒等优点，在众多领域得到了广泛的应用。
聚烯烃化合物可以提供良好的机械性能和化学稳定性，具有高温自闭性能，确保锂离子二次电池在日常使用上的安全性。
1 、厚度均匀性隔膜的厚度均匀性与所有薄膜生产企业要求是一样的，是一个永远追求的重要的质量指标，它直接影响隔膜卷的外观质量以致内在性能，是生产过程严加控制的质量指标之一。
锂电池用户对隔膜的分切有其特殊的要求，除了有特殊的隔膜分切机、专业培训的专业分切人员外，与隔膜自身的厚度均匀性关系最为密切。
在自动化程度很高的隔膜生产线上，隔膜厚度都是采用精度很高的在线非接触式测厚仪及快速反馈控制系统进行自动检测和控制的。
隔膜的厚度均匀性包括纵向厚度均匀性和横向厚度均匀性。
其中横向厚度均匀性尤为重要。
一般均要求控制在+1微米以内。
“南通天丰”公司厚度现已控制在+0.5微米以内。
2、力学性能隔膜的力学性能是影响其应用的一个重要因素，如果隔膜破裂，就会发生短路，降低成品率，因此要求隔膜在电池组装和充放电结构使用过程中，需要自身具有一定的机械强度。
隔膜的机械强度可用抗穿刺强度和拉伸强度来衡量。
拉伸强度，隔膜的拉伸强度与制膜的工艺相关联。
采用单轴拉伸，膜在拉伸方向上与垂直方向强度不同；而采用双轴拉伸时，隔膜在两个方向上一致性会相近。
一般拉伸强度主要是指纵向强度要达到100MP以上，横向强度不能太大，过大会导致横向收缩率增大，这种收缩会加大锂电池厂家正、负极接触的几率。
电池隔膜涂层测试方法

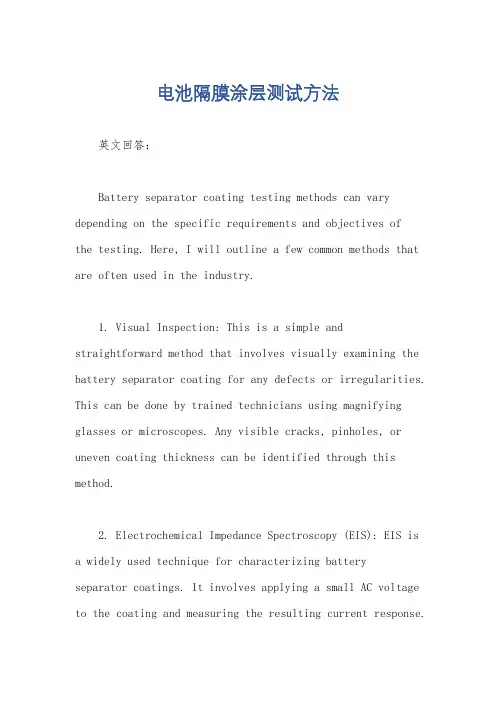

电池隔膜涂层测试方法英文回答：Battery separator coating testing methods can vary depending on the specific requirements and objectives ofthe testing. Here, I will outline a few common methods that are often used in the industry.1. Visual Inspection: This is a simple and straightforward method that involves visually examining the battery separator coating for any defects or irregularities. This can be done by trained technicians using magnifying glasses or microscopes. Any visible cracks, pinholes, or uneven coating thickness can be identified through this method.2. Electrochemical Impedance Spectroscopy (EIS): EIS isa widely used technique for characterizing batteryseparator coatings. It involves applying a small AC voltage to the coating and measuring the resulting current response.By analyzing the impedance spectra, information about the coating's resistance, capacitance, and other electrochemical properties can be obtained. This method is particularly useful for evaluating the performance and integrity of the coating.3. Peel Test: The peel test is used to assess the adhesion strength of the battery separator coating. It involves applying a controlled force to the coating and measuring the force required to peel it off from the substrate. This test can be performed using specialized equipment such as a universal testing machine. The results can indicate the coating's ability to withstand mechanical stresses during battery assembly and operation.4. Chemical Analysis: Chemical analysis techniques such as Fourier Transform Infrared Spectroscopy (FTIR) and X-ray Photoelectron Spectroscopy (XPS) can provide valuable information about the composition and chemical structure of the battery separator coating. This can help identify any impurities or contaminants that may affect the coating's performance.中文回答：电池隔膜涂层的测试方法可以根据具体的要求和目标而有所不同。
锂电池隔膜的评价参数
锂电池隔膜的评价参数1)OCV 特性:对于电压一致性要求较高的18650 电池为例，薄隔膜或孔洞过大会加快电池的自放电过程，从而降低电池的电压一致性。
笔者经验，较薄的单层隔膜有着相对大一写的自放电速度表现。
2)电化学特性。
三层隔膜与单层隔膜相比，单层隔膜由于通常厚度较薄，离子迁移通道较短，极化现象有一定消弱，电池的低温电压平台相对较高。
同理，采用薄隔膜或者大孔径隔膜的电池循环也表现相对较好。
3) 厚度:对于消耗型锂离子电池(手机、笔记本电脑、数码相机中使用的电池)，25微米的隔膜逐渐成为标准。
然而，由于人们对便携式产品的使用的日益增长，更薄的隔膜，比如说20微米、18微米、16微米、甚至更薄的隔膜开始大范围的应用。
对于动力电池来说，由于装配过程的机械要求，往往需要更厚的隔膜，当然对于动力用大电池，安全性也是非常重要的，而厚一些的隔膜往往同时意味着更好的安全性.4) 透气率:从学术角度来说，隔膜在电池中是惰性的，即隔膜不是电池的必要组成部分，而仅仅是电池工业化生产的要求。
隔膜的存在首先要满足它不能恶化电池的电化学性能，主要表现在内阻上。
含电解液的隔膜的电阻率和电解液本身的电阻率之间的比值称为MacMullin数。
一般来说，消耗型锂离子电池的这个数值为接近 8，当然这个数值越小越好。
通常来说，锂离子电池隔膜中会有一个透气率的参数，或者叫Gurley数。
这个数是这么定义的，即一定体积的气体，在一定压力条件下通过一定面积的隔膜所需要的时间，气体的体积量一般为50cc，有些公司也会标100cc，最后的结果会差两倍。
面积应该是1平方英寸，压力差记不太清楚了。
这个数值从一定意义上来讲，和用此隔膜装配的电池的内阻成正比，即该数值越大，则内阻越大。
然而，对于不同的隔膜，该数字的直接比较没有任何意义。
因为锂离子电池中的内阻和离子传导有关，而透气率和气体传到有关，两种机理是不一样的。
换句话说，单纯比较两种不同隔膜的Gurley数是没有意义的，因为可能两种隔膜的微观结构完全不一样;但同一种隔膜的Gurley数的大小能很好的反应出内阻的大小，因为同一种隔膜相对来说微观结构是一样的或可比较的。
锂电池隔膜抗穿刺强度单位

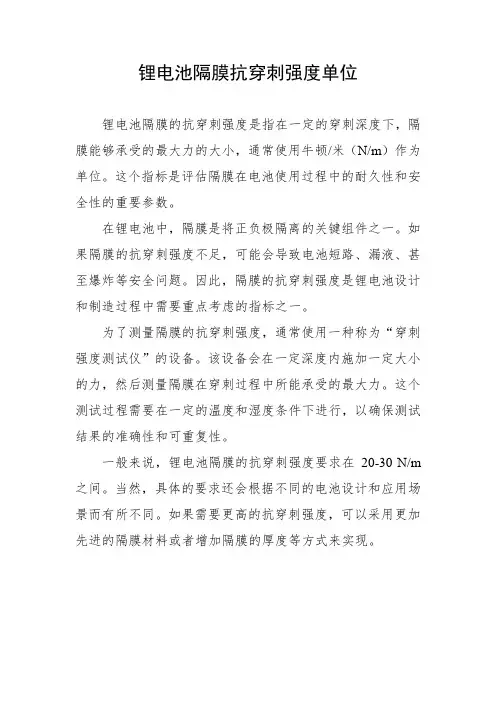

锂电池隔膜抗穿刺强度单位
锂电池隔膜的抗穿刺强度是指在一定的穿刺深度下，隔膜能够承受的最大力的大小，通常使用牛顿/米（N/m）作为单位。
这个指标是评估隔膜在电池使用过程中的耐久性和安全性的重要参数。
在锂电池中，隔膜是将正负极隔离的关键组件之一。
如果隔膜的抗穿刺强度不足，可能会导致电池短路、漏液、甚至爆炸等安全问题。
因此，隔膜的抗穿刺强度是锂电池设计和制造过程中需要重点考虑的指标之一。
为了测量隔膜的抗穿刺强度，通常使用一种称为“穿刺强度测试仪”的设备。
该设备会在一定深度内施加一定大小的力，然后测量隔膜在穿刺过程中所能承受的最大力。
这个测试过程需要在一定的温度和湿度条件下进行，以确保测试结果的准确性和可重复性。
一般来说，锂电池隔膜的抗穿刺强度要求在20-30 N/m 之间。
当然，具体的要求还会根据不同的电池设计和应用场景而有所不同。
如果需要更高的抗穿刺强度，可以采用更加先进的隔膜材料或者增加隔膜的厚度等方式来实现。
锂电池隔膜抗穿刺强度单位

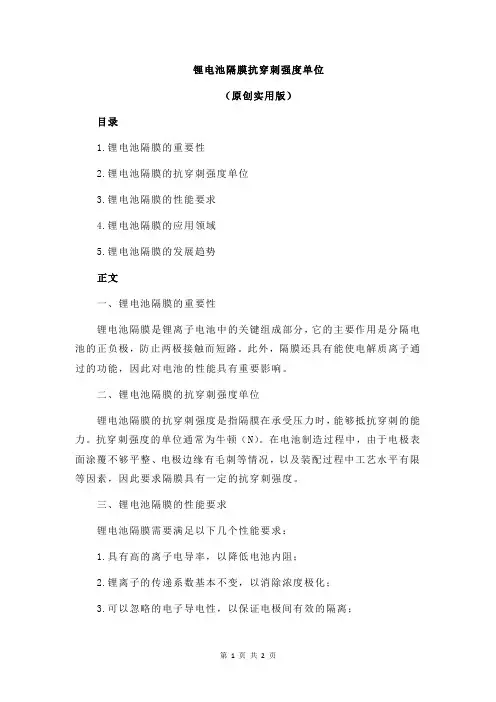

锂电池隔膜抗穿刺强度单位（原创实用版）目录1.锂电池隔膜的重要性2.锂电池隔膜的抗穿刺强度单位3.锂电池隔膜的性能要求4.锂电池隔膜的应用领域5.锂电池隔膜的发展趋势正文一、锂电池隔膜的重要性锂电池隔膜是锂离子电池中的关键组成部分，它的主要作用是分隔电池的正负极，防止两极接触而短路。
此外，隔膜还具有能使电解质离子通过的功能，因此对电池的性能具有重要影响。
二、锂电池隔膜的抗穿刺强度单位锂电池隔膜的抗穿刺强度是指隔膜在承受压力时，能够抵抗穿刺的能力。
抗穿刺强度的单位通常为牛顿（N）。
在电池制造过程中，由于电极表面涂覆不够平整、电极边缘有毛刺等情况，以及装配过程中工艺水平有限等因素，因此要求隔膜具有一定的抗穿刺强度。
三、锂电池隔膜的性能要求锂电池隔膜需要满足以下几个性能要求：1.具有高的离子电导率，以降低电池内阻；2.锂离子的传递系数基本不变，以消除浓度极化；3.可以忽略的电子导电性，以保证电极间有效的隔离；4.具有良好的化学和电化学稳定性；5.价格低廉，适合大规模应用。
四、锂电池隔膜的应用领域锂电池隔膜广泛应用于电动汽车、电动工具、储能设备、3C 电子产品等领域。
五、锂电池隔膜的发展趋势随着电动汽车等新能源产业的快速发展，对锂电池隔膜的需求量不断增加。
未来，锂电池隔膜的发展趋势将体现在以下几个方面：1.隔膜材料将更加轻量化、高强度；2.隔膜制备工艺将更加高效、环保；3.隔膜性能将更加优异，满足高能量密度、高安全性能的要求。
总之，锂电池隔膜在锂电池中起着关键作用，其抗穿刺强度、离子电导率等性能对电池性能具有重要影响。
电池隔膜涂层测试方法
电池隔膜涂层测试方法一、引言电池隔膜作为电池的重要组成部分，对于电池的性能和安全性起着至关重要的作用。
而涂层作为隔膜的一部分，更是直接影响了电池的离子传输性能和寿命。
因此，对电池隔膜涂层的测试是电池研发和生产过程中不可或缺的一环。
本文将详细介绍电池隔膜涂层测试的方法，包括涂层厚度测试、涂层均匀性测试、涂层附着力测试、涂层透气性测试以及涂层离子传输性能测试等方面。
二、涂层厚度测试涂层厚度是评价涂层质量的重要指标之一。
涂层厚度的测试方法有多种，如机械测量法、光学测量法和电子测量法等。
其中，电子测量法中的扫描电子显微镜（SEM）和原子力显微镜（AFM）是常用的测试手段。
通过SEM或AFM可以观察到涂层表面的微观形貌，并直接测量涂层的厚度。
此外，还有一些间接测量涂层厚度的方法，如椭圆偏振光谱法和X射线反射法等。
这些方法具有高精度和高分辨率，适用于各种不同类型的涂层厚度测试。
三、涂层均匀性测试涂层均匀性是指涂层在基材表面分布的均匀程度。
涂层均匀性的好坏直接影响到电池的性能和寿命。
涂层均匀性的测试方法主要有目视检查法、显微镜观察法和化学分析法等。
目视检查法是通过肉眼或放大镜观察涂层表面，评估涂层的均匀性。
显微镜观察法则是利用光学显微镜或电子显微镜观察涂层表面和截面的微观形貌，以评估涂层的均匀性。
化学分析法则是通过化学手段分析涂层中各组分的分布，以评估涂层的均匀性。
这些方法各有优缺点，需要根据实际情况选择合适的测试方法。
四、涂层附着力测试涂层附着力是指涂层与基材之间的结合力。
涂层附着力的大小直接影响到涂层的稳定性和寿命。
涂层附着力的测试方法主要有划格法、拉脱法和剥离法等。
划格法是通过在涂层表面划出一系列网格，然后用胶带粘贴并撕下，观察涂层脱落的情况来评估涂层附着力。
拉脱法则是通过在涂层表面施加一定的拉力，使涂层与基材分离，通过测量所需的拉力来评估涂层附着力。
剥离法则是通过在涂层表面施加一定的剥离力，使涂层从基材上剥离下来，通过测量所需的剥离力来评估涂层附着力。
穿刺力测试仪检测方案及原理介绍
穿刺力测试仪检测方案及原理介绍穿刺力在药包材检测指标里面是非常紧要的一项，这其中包含了注射针，针灸针，采血针等医用针，胶塞，塑料薄膜等包装料子的穿刺性能的检测，从以下规范我们就可以看出穿刺力的紧要性。
《GB15811—2023一次性使用无菌注射针》规范“注射针刺穿力”测量原理的讲解是：用一个穿刺力试验装置使注射针以规定的速度，笔挺通过仿照皮肤时所测量的蕞大峰值力来评估注射针的穿刺力。
注射器注射针针尖的穿刺力大小是否符合要求，直接关系到其使用习惯性能。
《GB/T10004—2023》包装用塑料复合膜、袋干法复合、挤出复合中，同样对包材的穿刺强度和试验方法作出了明确要求。
当然了相同的标准还有很多，例如丁基胶塞的穿刺力等等这些。
穿刺力测试仪是一款，能测药包材和医用针穿刺力的试验设备。
薄膜穿刺力测试仪MCT—02A适用于各种塑料薄膜、包装膜、铝塑复合膜、聚酯膜、胶塞、无纺布穿刺力测定，适用于包材厂家、械检验所、大学、讨论机构等使用。
薄膜穿刺力测试仪医用针管穿刺力测试仪MCT—02检测仪器适用于各种注射针、医用针、针管、穿刺针、输液针、采血针穿刺力测定，适用于吻合器生产厂家、医疗器械检验所、大学、讨论机构等使用。
医用针管穿刺力测试仪基本原理将样品装夹在穿刺力测试仪上下2个夹具（夹头）之间，两夹头做相对运动，通过位于动夹头上面的力值传感器和机器内置的位移传感器，手记到检验过程中的力值变更和位移变更，进而计算出来样品的拉伸、压缩、穿刺、折断、变形率等技术指标。
穿刺力测试仪有着丰富的应用领域，依据订制及功能拓展可以充足量程范围之内不同用户、不同料子的诸多测试要求。
1.适用于测试各种塑料薄膜、电池隔膜等料子穿刺强度试验。
2.适用于测试各种复合薄膜、共挤膜、蒸煮袋等料子穿刺强度试验。
3.适用于测试各种药品包装用胶塞、口服液盖等料子穿刺强度试验。
4.适用于测试人造皮肤、注射针等料子穿刺力试验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电池隔膜抗穿刺性能的验证方法
摘要：电池隔膜是锂电子电池不可或缺的组成部分，隔膜抗穿刺性能优劣对电池性能具有重要影响。
本文采用Labthink兰光XLW(PC)智能电子拉力试验机对电池隔膜样品的抗穿刺性能进行验证，并通过对验证方法、试验原理、设备参数及适用范围等内容的详细描述，为企业监控电池隔膜的抗穿刺性能提供参考。
关键词：电池隔膜、抗穿刺性能、穿刺力、智能电子拉力试验机
1、意义
随着科学技术的进步及环保意识的增强，具有工作电压高、能量密度大、循环寿命长、自放电率小、低污染、无记忆效应等优异性能的锂电子电池在手机、笔记本电脑、平板电脑、数码相机、电动车、航空航天、航海、人造卫星、小型医疗、军用通信设备等产品及领域中得到广泛应用。
电池隔膜作为正、负极的隔离材料，是锂电子电池的必要组成部分，所采用隔膜材料性能的优劣直接影响电池的安全性与成本。
抗穿刺性能是评价隔膜材料性能的重要力学指标，可有效反映隔膜装配过程中是否易于短路。
将混合后的活性物质、炭黑、增塑剂和PVDF均匀地涂覆在金属箔片上，经过高温真空干燥后制成的锂电池电极，其表面由活性物质和炭黑混合物的微小颗粒所构成而呈现凸凹不平，故而被夹在正负极间的隔膜材料，需要承受很大的压力，因此隔膜材料应具有较强的抗穿刺性能，以防止锂电池的正负极接触而短路。
图1 电池隔膜
2、试验依据
本次验证试验过程依据标准GB/T 10004-2008《包装用塑料复合膜、袋干法复合、挤出复合》中穿刺强度的相关规定进行操作，该标准适用于由不同塑料材料通过干法复合或挤出复合工艺制成的复合膜、袋。
3、试验样品
本文以常见的聚烯烃类电池隔膜为试验样品，测试其抗穿刺性能。
4、试验设备
本次试验利用XLW(PC)智能电子拉力试验机对电池隔膜样品的穿刺力进行测试，该设备由济南兰光机电技术有限公司自主研发生产。
图2 XLW(PC)智能电子拉力试验机
4.1 试验原理
抗穿刺性能的高低以刺穿待测试样过程中产生的最大力值——穿刺力表示。
试验时，将试样装夹在固定夹具中，配置有穿刺针的动夹具以设定的速度向试样移动，直至刺穿试样，该动夹具中含有力值传感器，可实时监控刺穿过程中的力值变化，从而得到试样的穿刺力。
另外，该夹具中同时配有位移传感器，用于实施监测试样的变形情况。
4.2 设备参数
设备配置有500 N、50 N两种规格的力值传感器可供选择；根据相关标准规定，设备提供50 mm/min、100 mm/min、150 mm/min、200 mm/min、250 mm/min、300 mm/min、500 mm/min七种试验速度，可根据试验标准要求自由设定；1000 mm的超长行程可以满足大变形率材料的测试；限位保护、过载保护、自动回位以及掉电记忆等智能配置，保证用户的操作安全；集成拉伸、剥离、撕裂等七种独立的测试程序，为用户提供了多种试验项目的选择。
4.3 适用范围
(1) 本设备可用于塑料薄膜、复合膜、薄片等材料的抗穿刺性能、拉伸性能、拉断力、抗拉强度与变形率、抗撕裂性能、剥离强度性能、热封强度性能等指标的测试；可用于输液袋盖、软橡胶瓶塞、口服液盖穿刺/拉拔力的测试；可用于胶带解卷力、塑料瓶抗压力、组合盖及果冻杯、酸奶杯盖膜的开启力等产品与包装性能的测试。
(2) 本设备可满足GB/T 10004、ISO 37、GB 8808、GB/T 1040.1、GB/T 1040.2、GB/T 1040.3、
GB/T 1040.4、GB/T 1040.5、QB/T 2358、QB/T 1130、ASTM D 882、ASTM D 1938、ASTM D 3330等20余项国内外相关标准。
5、试验过程
(1) 用取样器从待测试的电池隔膜样品表面裁取试样5片。
(2) 在设备控制软件上设置试验速度、试样名称、试验次数等参数信息，将试样装夹在专用夹具中，并安装好穿刺针。
点击“试验”选项，试验开始，穿刺针按照设定试验速度移动刺穿试样，设备实时显示力值变化，并在测试结束报告穿刺力值。
图3 试样装夹图
(3) 重复夹样、点击试验操作，分别测试其余4片试样的穿刺力值。
6、试验结果
5片试样的穿刺力测试值分别为5.34 N、5.61 N、5.57 N、5.49 N、5.32 N，所检测的电池隔膜样品的抗穿刺性能为5片试样测试结果的平均值5.47 N。
7、结论
本文利用XLW(PC)智能电子拉力试验机对电池隔膜的抗穿刺性能进行验证，试验过程简单，设备易于操作，智能化程度高，试验结果可真实反映试样的抗穿刺能力。
