钢结构构件加工与安装工序
钢结构施工工艺及流程
钢结构施工方案及流程1、钢柱、钢梁、制作制作工艺流程：放样→号料→切割→矫正、弯曲和边缘加工→制孔→组装→焊接→外观检查→抛湾除锈→涂装→涂装编号→构件验收。
（1）放样1）核对图纸的安装尺寸和孔距，以1：1的大样放出节点，核对各部分尺寸。
2）制作样板和样杆作为下料、弯制、铣、刨、制孔等加工的依据。
3）放样时，铣、刨的工件要考虑加工余量，焊接构件要按工艺要求预留焊接收缩余量。
断面高小于等于1000mm，且板厚小于等于25mm，四条纵焊缝每米收缩0.6mm,焊透梁高收缩1.0mm，每对加劲板焊缝，梁长度收缩0.3mm。
（2）号料1）检查核对材料，在材料上划出切割、铣、刨、弯曲、钻孔等加工位置，打冲孔及标出零件编号。
2）号料时应尽量做到合理用材。
（3）切割1）钢材下料时，柱、梁的板材用料采用气割，加劲板等零件采用机剪，支撑用料采用锯切；材料的切割线与号料线的允许偏差应符合下列规定手工切割±2mm；自动、半自动切割±1.5mm；精密切割±1.0mm。
2）切割前应将钢板材表面切割区域内的铁锈、油污等清除干净，切割后，断面上不得有裂纹和大于1mm的铁棱，•并应清除边缘上的熔瘤和飞溅物等。
3）切割截面与钢材表面不垂直度应不大于钢板材厚度的10％，且不大于2mm。
4）机械剪切的零件，其剪切线与号料线的允许偏差不得大于2.0mm；断口处的截面上不得有裂纹和大于1.0mm的缺棱，并应清除毛刺。
机械剪切的斜度不得大于2.0mm。
（4）矫正弯曲和边缘加工：1）普通碳素结构钢在高于-16摄氏度，可用冷矫正和冷弯曲。
2）矫正后的钢材表面不应有明显的凹面和损伤，表面划痕深度不能大于0.5mm。
3）钢材矫正后的允许偏差应符合规范要求：钢板厚度小于或等于14mm时，其允许偏差不大于或等于1.5mm。
钢板厚度大于或等于14mm时，其允许偏差不大于或等于1mm。
4）普通碳素结构钢，允许加热矫正，其加热温度严禁超过正火温度。
钢结构工程具体施工工序步骤
钢结构工程具体施工工序步骤1.施工准备阶段：-确定施工方案和工期计划。
-设置施工现场，并进行布置，包括施工设备、安全防护设施等。
-检查、验收结构钢材及构件的材质证明书，确保质量问题。
-清理作业现场，保证施工环境整洁。
2.地基和基础工程：-根据设计要求进行土壤勘察和地基评估。
-进行土方开挖、平整和夯实。
-进行地基处理，如灌注桩或钢筋混凝土浇筑。
-基础构件的安装，如基础螺栓的固定。
3.钢结构制作和预制构件安装：-按照设计方案进行钢结构制作，包括切割、焊接、冲压等工艺。
-对预制构件进行加工，如钢板的切割和弯曲。
-将制作好的钢结构构件运至施工现场，并进行安装。
-通过吊装设备将构件吊起，并进行固定焊接。
4.钢结构安装：-根据施工顺序进行构件的安装，一般从低到高、从内到外的顺序。
-使用吊装设备将构件吊装到预定位置。
-进行构件之间的连接，如焊接、螺栓连接等。
-进行构件的水平和垂直调整，保证结构的准确度。
5.焊缝检验和防腐处理：-对钢结构的焊缝进行检验，包括目视检查、超声波检测等。
-对焊缝进行修补和处理。
-进行防腐涂料的施工，包括刷涂或喷涂。
6.建筑物屋面工程：-进行屋面材料的安装，如瓦片、金属板等。
-进行防水处理，包括铺设防水膜、涂刷防水涂料等。
-安装天窗和通风设备。
7.钢结构的封闭和装饰：-进行外墙的外保温、内保温处理。
-完成外墙装饰，如幕墙、玻璃幕墙等。
-进行内部隔断墙的施工。
8.设备安装：-安装建筑物内部的设备，如管道、电气设备等。
-进行设备的调试和测试。
9.竣工验收阶段：-进行施工质量验收，包括强度、刚度、稳定性等检查。
-进行消防安全验收，确保建筑物符合防火要求。
-进行建筑物的竣工验收，包括结构验收和功能验收。
10.完工阶段：-进行工程维修和保养。
-进行建筑物的交付和使用。
钢结构施工安装工艺及流程
钢结构施工安装工艺及流程（一）、钢结构安装工艺及质量控制程序：《钢结构工程施工质量验收规范》（GB 50205-2001）施工图施工组织设计（施工方案）钢结构零部件、附件和配件材料准备安装机具基础与支承面验收合格测量放线施工条件构件验收，并做安装标志清理作业面平台安装构件矫正组拼装结构构件就位校正临时固定安装顺序：梁屋架钢材及零、部件合格证连接材料合格证构件检测报告、焊接试件和混凝土试件检测报告测量记录吊装记录质量记录竣工图《钢结构工程施工质量验收规范》（GB 50205-2001）(二)、施工安装流程图：1、安装工艺流程：场地三通一平→构件进场→吊机进场→屋面梁(楼层梁)安装→檩条支撑系杆安装→涂料工程→屋面系统安装→零星构件安装→装饰工程施工→收尾拆除施工设备→交工。
2、屋面系统安装工艺流程：准备工作→屋面大梁安装校正→屋面檀条压杆支撑安装固定→天沟安装→雨排水管道安装固定。
3、屋面梁连接程序：对接调整→安装螺栓固定→安装高强螺栓→高强螺栓初拧→高强螺栓终拧→密封。
二、钢结构工程安装1、吊装前准备工作：①、安装前应对基础轴线和标高，预埋板位置、预埋与混凝土紧贴性进行检查，检测和办理交接手续，其基础应符合如下要求：A基础砼强度达到设计要求。
B基础的轴线标志和标高基准点准确、齐全。
C基础顶面预埋钢板做为梁的支承面，其支承面、预埋板的允许偏差应符合规范要求。
项次项目允许偏差1支座表面（1）标高（2）水平度±1.5mm1/1500ⅰ2预埋板位置（注意截面处）（1）在支座范围内（2）在支座范围外±5.0mm±10.0mm②、超出规定的偏差，在吊装之前应设法消除，构件制作允许偏差应符合规范要求。
③、准备好所需的吊具、吊索、钢丝绳、电焊机及劳保用品，为调整构件的标高准备好各种规格的铁垫片、钢楔。
3、起重机械选择：本工程计划选用QY16-16T汽车式起重机分别承担主钢梁、楼层梁、钢屋面以及其他所有钢构件的装卸及安装。
钢结构安装施工工序
钢结构安装施工工序钢结构在现代建筑中扮演着重要角色，其稳固性和耐久性备受青睐。
在进行钢结构安装施工时，有一系列的工序需要按照严格的流程进行，以确保工程质量和施工安全。
下面将详细介绍钢结构安装施工的工序。
一、钢结构准备工作在进行钢结构安装施工之前，首先需要进行钢结构的准备工作。
这包括确定施工现场的布局和标高、设计施工方案、选购合适的钢材等。
同时，还需要做好施工现场的场地平整、清理以及安全措施的准备工作。
二、基础施工钢结构的基础施工是钢结构安装的重要前提。
首先要进行基础的浇筑和养护，确保基础的坚固和稳定。
在基础完成后，还需要进行基础的验收，确保基础符合设计要求。
三、主体结构安装主体结构安装是钢结构安装的关键环节。
在进行主体结构安装前，需要根据设计图纸对主体结构进行分段拆运，并进行标记。
然后按照安装图纸和工艺要求，进行龙骨和支撑的组装和安装，最后将各个部件按顺序进行拼装。
在拼装完成后，还需要进行结构的检查和验收，确保安装质量。
四、次要结构安装次要结构包括钢梯、扶手、楼梯等结构，安装次要结构需要按照设计图纸进行精确的测量和安装。
次要结构安装的质量直接影响着整体结构的美观和实用性，因此在进行次要结构安装时要更加慎重。
五、防腐施工钢结构需要经过防腐处理，以延长其使用寿命。
在进行防腐施工时，需要选择合适的防腐涂料和方法。
施工人员需要对钢结构进行表面处理后再进行涂装，以确保防腐效果。
六、安全检查在完成所有的钢结构安装施工后，需要进行安全检查。
检查包括了结构的稳固性、连接的牢固性、以及防火、防爆等安全措施的完善性。
只有通过安全检查，施工方可确定钢结构的安装质量和安全性。
总结钢结构安装施工的工序繁多，需要严格按照设计图纸和工艺要求进行。
只有通过严谨的施工流程和严格的质量管理，才能确保钢结构安装的质量和安全。
希望以上内容能够帮助您更好地了解钢结构安装施工工序。

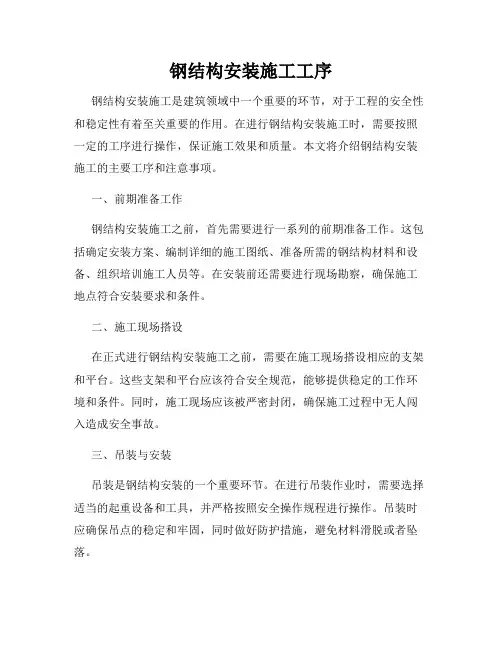

钢结构安装施工工序
钢结构安装施工工序钢结构安装施工是建筑领域中一个重要的环节，对于工程的安全性和稳定性有着至关重要的作用。
在进行钢结构安装施工时，需要按照一定的工序进行操作，保证施工效果和质量。
本文将介绍钢结构安装施工的主要工序和注意事项。
一、前期准备工作钢结构安装施工之前，首先需要进行一系列的前期准备工作。
这包括确定安装方案、编制详细的施工图纸、准备所需的钢结构材料和设备、组织培训施工人员等。
在安装前还需要进行现场勘察，确保施工地点符合安装要求和条件。
二、施工现场搭设在正式进行钢结构安装施工之前，需要在施工现场搭设相应的支架和平台。
这些支架和平台应该符合安全规范，能够提供稳定的工作环境和条件。
同时，施工现场应该被严密封闭，确保施工过程中无人闯入造成安全事故。
三、吊装与安装吊装是钢结构安装的一个重要环节。
在进行吊装作业时，需要选择适当的起重设备和工具，并严格按照安全操作规程进行操作。
吊装时应确保吊点的稳定和牢固，同时做好防护措施，避免材料滑脱或者坠落。
安装过程中，需要根据施工图纸进行位置标定和安装。
钢结构的焊接和螺栓连接也需要按照相应的方法和规范进行。
在进行焊接作业时，应注意安全防护，防止火花引发火灾。
螺栓连接时应注意螺纹的质量和装配的紧固力度，确保连接牢固可靠。
四、质量检验和验收钢结构安装施工完成后，需要进行质量检验和验收。
质量检验包括对焊缝和连接处的检查，以确保其符合设计要求和规范要求。
同时还需要进行结构的稳定性和安全性检测，包括对结构的承载能力进行测试。
验收合格后，方可进入下一工序或竣工移交阶段。
五、安全与环保在钢结构安装施工过程中，安全和环保是至关重要的考虑因素。
施工人员需要佩戴必要的防护用具，严格遵守施工安全规程，杜绝火源和爆破物品进入施工现场。
施工现场应做好垃圾分类和处理，定期清理施工现场，确保环境卫生和环保要求。
综上所述，钢结构安装施工是一个复杂而重要的过程，需要严格按照工序进行操作。
前期准备、施工现场搭设、吊装与安装、质量检验与验收以及安全与环保等方面都需要充分考虑和实施。
钢结构常规加工制作及防护—加工工艺流程之加工车间工序
制作流程
5 弯曲成形
成形可分热成形和冷成形两大类。 按具体成形目的又可分为弯曲、卷板、折
边和模压四种成形方法。
6 零件校正
制作流程
弯曲成形
制作流程
弧形钢板组装成的构件
制作流程
卷管机
制作流程
半自动气割机
制作流程
制作流程
制作流程
手动气割机
制作流程
水下等离子切割机
制作流程
3 制孔：制孔分钻孔和冲孔。
钻孔适用性广，孔壁损伤小，孔的精度高， 一般用钻床。
冲孔效率高，但孔壁质量差，仅用于较薄钢 板上的次要连接孔，且孔径须大于板厚。
制作流程
钻孔
制作流程
制作流程
冲孔
制作流程
制作流程
4 边缘加工
目的： 为消除切割造成的边缘硬化而刨边。 为保证焊缝质量而刨或铣坡口。 为保证装配的准确及局部承压的完善而将 钢板刨直或铣平。
边缘加工分铲、刨、铣、碳弧气刨等多种方法。
制作流程
铣边机（可铣坡口）
制作流程
端面铣床
制作流程
制作流程
端面铣床加工的柱端
ቤተ መጻሕፍቲ ባይዱ作流程
制作流程
使用氧-乙炔、丙烷、液化石油气等火焰加热融化 金属，并用压缩空气吹去融蚀的金属液，从而使 金属割离，适合于曲线切割和多头切割。
利用等离子弧线流实现切割，适用于不锈钢等高 熔点材料的切割。
制作流程
机械切割—剪板机
制作流程
制作流程
制作流程
机械切割—锯切机
制作流程
机械切割—锯切机
制作流程
制作流程
制作流程
生产准备 车间
钢结构制作的工序
放样车间
钢结构制造施工工序
钢结构制造施工工序钢结构制造施工工序包括设计、加工、安装等多个环节，下面将详细介绍这些工序。
1. 设计在进行钢结构制造施工之前，首先需要进行设计。
设计师需要根据建筑师或者工程师提供的建筑图纸，结构计算书等资料进行设计。
设计要考虑结构强度、稳定性、承重能力等因素，确保结构安全可靠。
2. 钢材采购设计确定后，接下来是采购所需的钢材。
根据设计的要求和结构的实际情况，选择合适的型号、规格的钢材。
在选择钢材时，要考虑质量、价格、运输等因素，确保钢材符合要求。
3. 钢材加工采购回来的钢材需要进行加工，包括切割、焊接、打磨等操作。
这些加工工序需要在工厂或者加工车间完成，确保加工的精度和质量。
4. 防腐处理对于钢结构，防腐处理非常重要。
在加工完钢材之后，需要进行表面处理，通常是喷涂防锈漆或者热浸镀锌等方式，增加钢结构的耐腐蚀能力。
5. 运输和现场施工加工完成的钢结构件需要进行运输和现场安装。
运输过程中需要注意保护钢结构件，避免损坏。
在现场施工时，需要按照设计要求，进行配合安装工序，确保结构的稳固和安全。
6. 焊接和校正在现场安装过程中，需要进行钢结构的焊接和校正。
焊接要求操作人员具备相应的技术和证书，确保焊接质量。
校正则是对安装后的钢结构进行检查，调整，保证结构的垂直度，水平度等。
7. 质检和验收最后，钢结构制造施工工序中的最后一步是质检和验收。
质检人员需要对钢结构的各个环节进行检查，确保符合相关标准和要求。
验收人员根据质检报告进行验收，确保钢结构安全可靠。
通过以上工序，钢结构制造施工顺利进行，确保建筑的安全性和稳定性。
钢结构工程制作及安装施工
钢结构工程制作及安装施工（一）钢结构制作一、门式刚架的制作1、施工准备及原材检验(1).一般规定A. 进入本工程钢结构各分项工程实施现场的主要材料、零（部）件、成品件、标准件等产品均应按本标准之要求实施进场验收。
B. 进场验收的检验批原则上应与各分项工程检验批一致，也可以根据工程规模及进料实际情况划分检验批。
C. 已实施进场验收的原材料、零（部）件、成品件、标准件等产品的后续过程控制执行本单位质量管理体系文件相关章节。
（2）.钢材A. 钢材的品种、规格、性能等应符合现行国家产品标准和设计要求。
B. 钢结构工程所采用的钢材，都应具有质量证明文件。
对属于下列情况之一的钢材，应行抽样复验，其复验结果应符合现行国家产品标准和设计要求。
a 钢材混批；b 本工程钢结构中主要受力构件（如：钢梁、钢柱、吊车梁等）所采用的钢材；c 设计或钢结构规范GB50205-2001 有复验要求的钢材；d 对质量有疑义的钢材。
C 钢板厚度允许偏差应符合起产品标准的要求。
D 型钢的规格尺寸及允许偏差符合其产品规格的要求。
E 钢材的表面外观质量除应符合国家现行有关规定外,尚应符合下列规定。
a 当钢材的表面有锈蚀、麻点或划痕等缺陷时，其深度不得大于该钢材厚度负允许偏差值的1/2；b 钢材的表面有锈蚀等级应符合现行国家标准《涂装前钢材表面锈蚀等级和除锈等级》GB8923 规定的C 级及C 级以上；c 钢材端边或断口处不应有分层、夹渣等缺陷。
（3）焊接材料A. 焊接材料的品种、规格、性能等应符合现行国家产品标准和设计要求。
B. 重要钢结构（如：钢梁、钢柱、吊车梁等）采用的焊接材料应进行抽样复验，复验结果应符合现行国家产品标准和设计要求。
C. 焊条外观不应有药皮脱落、焊芯生锈等缺陷，焊剂不应受潮结块。
（4）连接用紧固标准件A. 本工程钢结构连接用高强度大六角头螺栓连接副、普通螺栓、铆钉、自攻钉、拉铆钉、射钉、地脚锚栓等紧固件及螺母、垫圈等标准配件，其品种、规格、性能等应符合现行国家产品标准和设计要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢结构构件加工与安装工序
钢结构是一种重要的建筑材料，它具有高强度、耐用性和灵活性等
诸多优势，因此在现代建筑中得到广泛应用。
钢结构的成功应用离不
开精确的加工和高效的安装工序，本文将介绍钢结构构件的加工和安
装过程。
一、构件加工工序
钢结构构件的加工是指将加工好的钢板、钢管等材料进行成型，最
终得到符合设计要求的构件的过程。
构件加工工序一般包括下列步骤：
1. 材料准备：首先要准备好符合设计要求的钢材，材料的选择应根
据工程的要求和使用环境来确定。
在准备材料时要确保材料的质量和
尺寸满足要求。
2. 钢材切割：将钢材切割成所需的形状和尺寸，这是构件加工过程
中的关键步骤之一。
常用的切割方法有火焰切割、激光切割和等离子
切割等，其中激光切割技术具有高精度和高效率的优点。
3. 钢材成型：根据设计要求，对切割好的钢材进行冷弯、热弯或加
工成孔等成型处理。
成型过程中需要注意保证构件的几何形状和尺寸
的精度，以确保构件的质量和可靠性。
4. 焊接工艺：对需要焊接的构件进行焊接连接。
焊接是钢结构加工
过程中一项重要的工艺，焊接质量的好坏直接影响到构件的强度和稳
定性。
因此，焊接过程中要严格控制焊接参数，确保焊接接头的质量。
二、构件安装工序
钢结构构件的安装是指将加工好的构件按照设计要求进行组装和安
装的过程。
构件安装工序一般包括下列步骤：
1. 基础准备：首先要对基础进行准备工作，包括清理基础、确定基
础位置和测量基础尺寸等。
基础的准备工作直接影响到后续构件的安
装质量，因而要认真对待。
2. 构件组装：根据设计要求和构件的加工图纸，按照正确的顺序将
构件进行组装。
在组装过程中要保证构件的几何形状和尺寸的精度，
以确保构件的互相配合和整体稳定。
3. 构件安装：将组装好的构件进行安装，将其精确定位在基础上，
并进行调整和固定。
在安装过程中要保证构件的水平、垂直和平行度
的精度，以确保结构的稳定性和安全性。
4. 连接与固定：对构件进行连接和固定，常用的连接方式有螺栓连接、焊接连接和钢板连接等。
连接和固定过程中要注意材料的选择和
连接点的布置，以保证连接的可靠性和稳固性。
总结起来，钢结构构件的加工与安装工序是钢结构建筑中不可或缺
的环节。
加工过程中要注重材料的选择和加工工艺的控制，确保构件
精度和质量；安装过程中要注重基础的准备和施工工艺的控制，确保
构件的精确定位和连接的可靠性。
只有通过科学规范的加工与安装工序，才能确保钢结构的安全性和可靠性，为现代建筑提供坚固的支撑。
