隧洞拱顶排水孔施工方案
隧洞抽排水方案
隧洞抽排水施工方案批准：审定：校核：编写：目录1. 工程概况 0概述 0地质情况 02. 编制依据 03. 抽排水施工 (1)排水原则 (1)排水说明 (1)洞室施工期经常排水 (1)经常性排水方案 (1)地下水处理方案 (2)地下水处理 (2)施工区排水方案 (5)4. 资源配置 (5)机械设备配置 (5)人员配置 (6)5. 质量保证措施 (6)6. 安全保证措施 (7)7. 附图 (8)隧洞抽排水施工方案1. 工程概况概述本标段工程位于总干3#隧洞的总47+～总61+桩号段，设计流量为 m3/s，城门洞形断面，净宽，净高，直墙段高，设计水深，顶拱中心角180°，半径。
除主洞工程外还包含了14#～17#施工支洞，以及相应的临时工程等。
施工支洞为城门洞型，宽，高，且均为斜井，支洞坡比范围为%~%之间。
地质情况桩号45+~47+地段：洞身穿过的地层为奥陶系中统上马沟组上段，地层岩性为深灰色、灰黑色厚层灰岩夹泥灰岩、粉砂质泥灰岩灰岩。
岩溶地下水位位于洞底以下，可能存在层间水。
隧洞开挖时有遇到溶洞的可能。
桩号47+~52+地段：洞身穿过的地层为奥陶系中统上马家沟组中段，地层岩性为深灰色、灰黑色厚层次岩、豹皮状灰岩，隧洞围岩为中硬岩。
岩溶地下水位位于洞底以下，可能存在层间水。
隧洞开挖时有遇到溶洞的可能。
桩号52+~59+地段：洞身穿过的地层为奥陶系中统上马家沟组下段，地层岩性为灰黄色泥灰岩、粉砂质泥灰岩夹薄层灰岩。
在断层下盘附近穿过奥陶系中统上马家沟组中段深灰色、灰黑色厚层灰岩、豹皮状灰岩。
桩号53+处发育FB1逆断层，断距约55m。
岩溶地下水位位于洞底以下，可能存在层间水。
桩号59+~64+地段：洞身穿过的地层为奥陶系中统下马家沟组上段及下段，岩溶地下水位位于洞底以下，可能存在层间水，隧洞开挖时有遇到溶洞的可能。
在地应力作用下，泥灰岩可能产生变形。
2. 编制依据（1）《山西省中部引黄工程施工07标合同文件》（合同编号：SXSZBYHGC-JZ-TJ-024(2012)）；（2）支洞及主洞设计图纸。
隧道排水专项施工方案
目录第一章编制依据 (1)第二章工程概况 (1)2.1 工程概况 (1)2.2 水文情况 (2)2.3 总体施工方案 (2)第三章防排水施工方案 (3)3.1隧道防排水原则 (3)3.2 总体方案 (4)3.3防水方案 (4)3.4排水方案 (11)3.5排水系统 (14)第四章施工排水安全技术措施 (14)第一章编制依据（1）新建铁路成都至兰州线D8K165+973平安隧道设计图及参考图；（2）《高速铁路隧道工程施工质量验收标准》（TB10753-2010）；（3）《铁路隧道防排水施工技术指南》（TZ331-2009）；（4）《高速铁路隧道工程施工技术指南》（铁建设[2010]241号）；（5）成兰公司相关文件；第二章工程概况2.1 工程概况平安隧道为双洞分修隧道，正线总长28.426km，本标段承担出口方向左线9336m，里程D8K170+850～D9K180+186；右线9201.242m，里程YD8K170+935～YD9K180+136.242的施工任务。
最大埋深约为1720m，左线最浅埋深在D9K180+120～D9K180+178段,右线最浅埋深在YD9K180+055～D9K180+115段，均为隧道出口。
本标段平安隧道设有3个辅助坑道，分别为4#斜井，3#横洞，4#横洞。
段内不良地质为高地应力、危岩落石、断层破碎带、岩堆、泥石流、有害气体、放射性等。
隧道地层中含炭质千枚岩，少量地段含炭质页岩，可能含有瓦斯等有害气体，施工中加强通风，加强监测。
于隧道左线D8K172+360处设置4号斜井，洞口位于茂县沙湾村平桥沟内。
斜井中线与线路左线小里程方向平面夹角为73°，净空尺寸为7.5m×6.2m，全长1023m。
斜井于XJ4K0+000～+025、XJ4K0+275～+300、XJ4K0+550～+575、XJ4K0+825～+850设置4个缓坡段，坡度1%，其余段落坡度为7.3%（进洞为下坡）。
隧道洞内排水方案
隧道洞内排水方案洞内施工排水1编制说明1.1编制依据（1）《水利水电工程施工通用安全技术规程》（SL 398-2007）；（2）《水工建筑物地下开挖工程施工规范》（SL378-2007）；（3）《水工隧洞安全监测技术规范》（SL764-2018）；（4）招标文件相关资料等。
1.2编制原则以保证洞内安全施工为目标，综合考虑洞内各类围岩渗水条件，严格按照相关排水规范及招标文件要求编制。
2工程概况2.1隧洞工程概况本标段工程主要包括主隧洞段和三条施工支洞。
（1）主隧洞为城门型隧洞，开挖尺寸为6.4×6.3m～5.4×5.5m （宽×高），净空底宽5m，高5.14～5.34m，中心角为120°，砼衬砌厚0.20～0.55m。
（2）施工支洞施工支洞共3 条，为4#、5#、6#施工支洞。
4#施工支洞断面净尺寸为5.5m×5.6m（宽×高，双车道），城门洞型，顶拱中心角120°。
5#、6#施工支洞断面净尺寸为5.0m×5.6m （宽×高，单车道），城门洞型，顶拱中心角120°。
本标段工程共包含7个工作面，各工作面特性如下表所示：施工作业面特性表2.2气象条件本工程地处亚热带湿润季风气候区，气候温暖、湿润、雨量充沛，四季分明、严寒期短，无霜期长。
5～6 月为梅雨季节，天气沉闷，湿度大，7～8 月在西太平洋副热带高压控制下，极端最高气温达40.0℃左右。
秋季极地气团势力增强，天气晴朗少雨，冬季受蒙古高压所控制多出现东北风。
入春后赤道低压北移，低纬海洋暖湿气流增强，由东南越南岭向北移，与极地气团相遇，是形成汛期暴雨洪水的主要原因。
本工程4～8 月为汛期，9～次年3 月为非汛期。
2.3水文地质情况隧洞跨资水与湘江分水岭，根据勘勘探钻孔资料显示，全洞地下水位埋深较浅，除隧洞进出口浅埋段个别钻孔水位低于隧洞顶板外，其余钻孔均高于洞顶，水温约20～25℃。
隧洞洞口排水系统施工方案

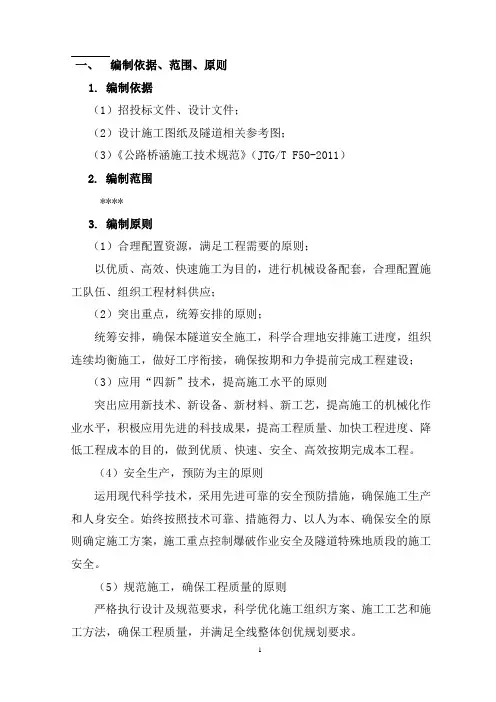

一、编制依据、范围、原则1. 编制依据（1）招投标文件、设计文件；（2）设计施工图纸及隧道相关参考图；（3）《公路桥涵施工技术规范》（JTG/T F50-2011）2. 编制范围****3. 编制原则（1）合理配置资源，满足工程需要的原则；以优质、高效、快速施工为目的，进行机械设备配套，合理配置施工队伍、组织工程材料供应；（2）突出重点，统筹安排的原则；统筹安排，确保本隧道安全施工，科学合理地安排施工进度，组织连续均衡施工，做好工序衔接，确保按期和力争提前完成工程建设；（3）应用“四新”技术，提高施工水平的原则突出应用新技术、新设备、新材料、新工艺，提高施工的机械化作业水平，积极应用先进的科技成果，提高工程质量、加快工程进度、降低工程成本的目的，做到优质、快速、安全、高效按期完成本工程。
（4）安全生产，预防为主的原则运用现代科学技术，采用先进可靠的安全预防措施，确保施工生产和人身安全。
始终按照技术可靠、措施得力、以人为本、确保安全的原则确定施工方案，施工重点控制爆破作业安全及隧道特殊地质段的施工安全。
（5）规范施工，确保工程质量的原则严格执行设计及规范要求，科学优化施工组织方案、施工工艺和施工方法，确保工程质量，并满足全线整体创优规划要求。
（6）保护环境，文明施工的原则树立环保意识，严格按国家关于环境保护的有关规定组织施工，保护好周围生态环境，做到文明施工。
把环境保护、水土保持提高到一定政治高度来对待，确保施工区域所处生态环境、沿线水域不受污染和破坏，确保施工过程中做到“三同时”。
（7）确保工期的原则根据业主对工期要求，编制科学、合理、周密的单位工程施工方案，合理安排进度，搞好工序衔接，确保工期目标的实现。
二、工程概况1.工程概述本工程位于***城区西南部，从***水库右岸通过隧洞引水出水库，然后通过输水管线送至源城区自来水厂。
根据区域地质资料及钻孔资料，引水隧洞地层主要有第四系洪冲积层②层 (Qpal)、坡积层③层(Qdl)及燕山三期黑云母花岗岩(Y52(3))、侏罗系下统蓝塘群粉砂岩(J1lnb)组成。
公路隧道排水工程施工方案
一、工程概况本工程为XX高速公路隧道排水工程，隧道全长XX米，隧道内设置排水设施，包括排水沟、检查井、排水泵房等。
本方案旨在确保隧道内排水设施施工质量，确保隧道内排水畅通，保障隧道内行车安全。
二、施工依据1. 《公路隧道施工规范》（JTG F60-2009）2. 《公路隧道设计规范》（JTG D70-2004）3. 《公路隧道排水设计规范》（JTG D30-2004）4. 隧道设计图纸及相关资料三、施工原则1. 安全第一，预防为主，确保施工人员生命安全；2. 质量为本，严格按设计要求进行施工；3. 环保施工，减少施工对环境的影响；4. 高效施工，确保工程进度。
四、施工准备1. 施工人员：组织具有相关经验和技能的施工队伍，进行技术交底和安全教育；2. 施工材料：准备足够的排水设施材料，如排水沟、检查井、排水泵房等；3. 施工设备：配置必要的施工设备，如挖掘机、装载机、运输车辆等；4. 施工图纸：熟悉隧道设计图纸，了解排水设施布局及施工要求。
五、施工工艺1. 排水沟施工：根据设计图纸，开挖排水沟槽，铺设排水管，回填土方，保证排水沟纵坡符合设计要求；2. 检查井施工：按照设计要求，开挖检查井井槽，设置检查井，回填土方，确保检查井位置准确；3. 排水泵房施工：根据设计要求，开挖泵房基础，设置泵房结构，安装排水泵，保证泵房运行正常；4. 排水设施连接：将排水沟、检查井、排水泵房等排水设施进行连接，确保排水畅通。
六、施工质量控制1. 材料检验：对施工材料进行严格检验，确保材料符合设计要求；2. 施工过程控制：严格按照施工工艺进行施工，确保施工质量；3. 工程验收：施工完成后，进行工程验收，确保排水设施施工质量。
七、施工安全措施1. 施工人员安全：对施工人员进行安全教育，提高安全意识；2. 施工现场安全：设置安全警示标志，确保施工现场安全；3. 机械安全：对施工设备进行检查和维护，确保设备运行安全；4. 环境保护：采取有效措施，减少施工对环境的影响。
隧道排水施工方案
隧道排水施工方案隧道排水施工方案一、项目背景：本施工方案为某隧道排水施工方案，该隧道总长度为X米，为确保隧道内部的安全通行，必须进行合理有效的排水施工。
二、施工目标：1、确保隧道排水系统正常运行，有效排除积水。
2、确保隧道内部湿度适宜，防止潮气堆积。
3、提高隧道通行安全性，防止因积水导致滑坡、坍塌等事故的发生。
三、施工内容：1、现场勘察：根据隧道内部地质条件、潮湿度等情况，确定排水点位置和施工方案。
2、施工影响评估：评估施工对地下水位、地下水流动等环境的影响，并提出相应的保护措施。
3、隧道排水系统设计：设计合理的排水系统，包括排水管道、泵站、井等。
4、施工准备工作：清理隧道内部杂物，确保施工通道畅通。
5、排水管道铺设：根据设计方案，进行排水管道的铺设工作，保证管道连接牢固。
6、泵站建设：根据设计方案，建设泵站，确保泵站正常运行。
7、井的建设：根据设计方案，建设井，用于沉淀和转运排水。
8、施工验收：进行施工质量检查和安全评估，确保施工合格。
四、施工方案：1、排水管道选用高质量耐腐蚀材料制作，确保长期使用不受侵蚀。
2、排水管道铺设时，应避免切割现有结构和破坏地下水位，同时保证管道平整。
3、泵站建设时，选用高效、可靠的水泵设备，并设置备用泵以应对突发情况。
4、井的建设要合理设置进水口和出水口，保证沉淀作用的发挥。
5、施工期间，要时刻关注隧道内部的水位变化，确保排水系统的正常运行。
6、施工现场要加强安全管理，设立警示标志，防止人员和设备滑坡和坍塌风险的发生。
五、施工工期和费用：1、施工工期预计为X个月，按照每周六天的工作时间进行施工。
2、施工费用预计为X万元，具体费用根据施工进度和材料费用确定。
六、施工风险和应对措施：1、地下水位变化不确定性：施工期间应加强地下水位监测，及时调整施工方案。
2、天气因素：遇到恶劣天气时，暂停施工，并加强现场安全保护工作。
3、人员安全：提高施工人员的安全意识，加强防护措施，防止人员意外事故的发生。
隧道排水施工方案
隧道排水施工方案随着城市地下空间的开发和利用日益增多，隧道建设已经成为现代城市基础设施建设的重要组成部分。
而在隧道建设中，排水施工方案是需要仔细考虑和制定的重要步骤，它关系到隧道工程的安全稳定和使用寿命。
本文将就隧道排水施工方案进行详细介绍与分析。
一、施工前的准备工作在进行隧道排水施工之前，需要充分了解施工现场的地质情况、地下水位情况以及雨水引流的需求等，以便制定合理的隧道排水方案。
在准备工作中，还需要进行其他细节的规划，如材料准备、设备检查等。
二、隧道排水方案的制定根据施工现场的实际情况，制定合理的排水方案是保证隧道工程顺利进行的关键。
排水方案中需要详细考虑以下几个方面：1. 地下水位控制地下水位是隧道排水中需要重点关注和控制的因素之一。
根据地下水位的高低以及变化情况，制定相应的地下水位控制方案，以确保施工过程中的安全性和稳定性。
2. 隧道壁面的防水处理隧道壁面的防水处理对于排水施工至关重要。
在制定排水方案时，应充分考虑隧道壁面的材料选择、施工工艺等，并结合相应的防水技术，在隧道壁面进行有效的防水处理。
3. 排水管道的布置排水管道的布置是隧道排水的重要环节。
合理的排水管道布置可以有效地引导和排除地下水和雨水，防止隧道内积水。
在制定排水方案时，需结合地质情况、工程布置等因素，使用适当的排水管道布置方案。
三、施工过程中的管控措施在隧道排水施工过程中，需要采取一系列措施来确保施工质量和施工安全。
1. 实施监测在施工过程中，应设置相应的监测设备，对地下水位、隧道壁面的渗水情况等进行实时监测。
一旦出现异常情况，及时采取相应措施进行处理，以保证施工的顺利进行。
2. 合理调度施工工期隧道排水施工往往需要在有限的时间内完成，因此合理的施工工期调度非常重要。
要根据具体工程情况，制定合理的施工计划，并严格执行，以确保施工的高效率和高质量。
3. 引导排水和防灌浆处理在施工过程中，需要引导地下水和雨水顺利排出隧道，避免积水导致施工困难。
隧道排水施工方案
隧道排水施工方案1. 引言隧道作为一种重要的交通基础设施，其正常运行和安全性是至关重要的。
隧道排水施工方案是保证隧道内部排水系统顺利运行的关键，本文将详细讨论隧道排水施工方案的设计和实施。
2. 设计原则隧道排水的设计应遵循以下原则：2.1 效率性隧道排水系统应能够迅速、有效地排除隧道内积水，以确保隧道通行的安全性和可靠性。
2.2 可维护性排水系统的设计应考虑到维护和清理的方便性，以便及时处理可能出现的故障和堵塞。
2.3 合规性排水施工方案应符合国家相关法规和标准，以确保施工过程的合规性和质量。
3. 施工步骤隧道排水施工包括以下步骤：3.1 前期准备在施工前的准备阶段，需要进行详细的隧道调查和勘探，以了解地质环境和水文条件。
在此基础上，制定排水施工方案，确定排水系统的布置和设计参数。
3.2 排水系统布置根据隧道的地质和水文条件，确定排水系统的布置方案。
通常包括主排水管道、排水井和泵站等设施的布置及其间距和深度。
3.3 施工材料和设备准备根据排水方案，准备相应的施工材料和设备。
例如，排水管道、阀门、管件等。
3.4 施工过程3.4.1 开挖隧道根据设计要求，在隧道内部进行开挖工程，同时保证隧道的稳定和安全。
3.4.2 安装排水系统根据排水方案，将排水管道、井和泵站等设施安装到指定位置。
确保排水系统的连接紧密和稳固。
3.4.3 测试和调试完成排水系统的安装后，进行相应的测试和调试，确保排水系统正常运行。
3.4.4 隧道壁面防渗处理针对隧道壁面的防渗处理，采用适当的材料和方法，防止地下水渗透进入隧道。
3.4.5 防雷措施在隧道排水施工过程中，必须考虑到防雷措施，确保排水系统和设备的安全。
3.5 完工验收排水施工完成后，进行相应的完工验收，确保施工质量和合规性。
4. 施工注意事项在隧道排水施工过程中，需要注意以下事项：4.1 安全保障施工过程中，要注重工人的安全和施工现场的安全管理，配备相关的安全设施和防护措施。
