斜拉桥索力测试方法及误差研究
斜拉桥索力测试方法
斜拉桥索力测试方法作者：项沛来源：《科技探索》2013年第04期1.引言索力测试无论是在斜拉桥的建设过程中还是在其日常维护检测中都具有举足轻重的地位。
索力是否处在合理的范围内将直接影响结构的整体受力状态和线形的平顺程度，所以对拉索的索力进行定时的测试是斜拉桥、下承式拱桥和悬索桥等带索桥梁日常维护的重要内容。
经实践验证，进行索力测试时，不同的测试方法和不同的工程也存在较大的差异，这是由于不同的索力测试方法所需的计算参数不能准确测定，不同工程也因其具有自身特点和各异的环境因素所致。
索力测试前必须选定合适的测试方法，考虑到影响测试精度的各种因素，例如影响振动法测试精度的因素有：仪器、计算模式、边界条件、索长、外界环境、斜度以及垂度等。
当这些因素在索力测试时如果处理不当则会对测试结果造成不小的误差。
所以，对不同的索力测试方法及其影响因素进行分析显得格外重要。
2.索力测试方法2.1千斤顶压力表测定法现阶段斜拉桥的施工现场，斜拉索均使用千斤顶张拉，其原理为：千斤顶张拉油缸中的液压和斜拉索的拉力有直接的关系，所以我们可以根据精密压力表或液压传感器测定油缸的液压，然后就可根据液压反推出索力。
但此法现阶段还存在以下缺陷：（1）当拉索安装完成后，若还想用此法来测试索力将会变的十分困难和不便，工程量也很大。
（2）千斤顶在张拉过程中对拉索的锚杆螺纹会产生很大的损害。
（3）此法所得到的索力值只能代表张拉端的局部索力，不能代表整跟拉索的索力大小。
（4）在测试之前需要事先标定，如果标定粗糙，误差将会很难控制。
2.2 压力传感器测定法该方法一般与振动法联合使用，可作为对振动法测定索力结果的一种校核，已安装的传感器还可以在成桥后的运营阶段连续测定索力值，还适用于成桥后运营状态下的索力长期监控。
压力传感器测定法的原理是永久安装压力传感器在斜拉索的锚固端或张拉端，传感器的感应锚头的压力与斜拉索的索力成一定的比例关系，所以可通过传感器感应锚头的压力来反算斜拉索的索力，此法测量结果精度高，而且索力在索中的位置明确。
斜拉索索力检测方法 原理 数据处理
斜拉索索力检测方法原理数据处理斜拉索是现代桥梁结构中常见的承重构件，其安全稳定的运行对桥梁的使用寿命和安全性至关重要。
因此，斜拉索的力学性能检测是桥梁维护保养的重要工作之一。
目前，常用的斜拉索的检测方法有振动法、光纤光栅传感器法、静荷载法等。
本文将介绍常用的静荷载法检测斜拉索的原理、数据处理方法和应用。
一、静荷载法原理静荷载法是通过施加外力测量斜拉索的变形，进而计算出斜拉索下挂载的主梁的受力状态。
斜拉索检测通常使用的是龙门式起重机，通过千斤顶或液压缸施加大约10%-15%的荷载变形程度测定斜拉索各处的竖向和水平变形，得到斜拉索变形量后采用反演法或其他数值分析方法，计算出斜拉索的受力状态。
二、数据处理方法（一）反演法反演法首先要建立适当的模型，在进行斜拉索检测时，常用的模型有螺旋夹杂法、结构参数法、常数对数变化法等。
其中，螺旋夹杂法是最常用的方法，其原理是将斜拉索当做弹性体，通过静负荷实验测定斜拉索下端各处的竖向和水平位移值，得到斜拉索下端的位移函数，根据弹性理论和能量原理，推导出斜拉索的受力状态。
具体流程如下：1. 采集斜拉索下端各处的位移值，并绘制荷载- 位移曲线；2. 将实验数据输入计算机，得到斜拉索的弹性模量、截面积等参数；3. 建立斜拉索的数值模型，包括斜拉索的材料、断面形状、支座约束情况等；4. 将实验数据和数值模型进行对应计算，对模型进行优化，调整所用的弹性系数、部件尺寸等；5. 依据斜拉索的边界条件和受力平衡原理，得到斜拉索所受的拉力和受力分布规律。
反演法能够根据斜拉索的实际变形数据来计算其受力状态，但需要建立复杂的数值模型，数据处理较为繁琐。
（二）数值分析法数值分析法常用的工具是有限元分析软件，它可以基于静荷载实验数据，构建出有限元模型，通过有限元计算，得到斜拉索的受力状态。
与反演法相比，数值分析法上手快，操作简便，计算结果也具有较高的精度。
具体流程如下：1. 根据斜拉索的实际结构特点，建立有限元模型，划分为若干个小单元；2. 输入静荷载实验数据，并确定模型的约束和荷载；3. 运用有限元软件，采用线性静力学分析，进行模拟运算；4. 根据计算结果，得到斜拉索所受的拉力和受力分布规律。
斜拉桥检测技术的几点探讨
斜拉桥检测技术的几点探讨1 概述我国交通运输事业的飞速发展，为道路和桥梁的建设提供了良好的机遇，建成了不同结构形式的大跨径悬索桥、斜拉桥、拱桥、连续刚构桥等等，目前在役桥梁的总数已达80万座以上，标志着我国桥梁技术已进入世界先进行列。
然而桥梁所处环境是比较恶劣，受到许多人为的、天然灾害的影响，以及桥梁管理的不足、人力和物力的有限，使桥梁老化、损伤情况较为严重。
为了适应交通的需求，充分利用现有的桥梁，能安全地为社会服务，就需要对桥梁、特别是对年久失修的桥梁进行评估，了解桥梁工作状况，并预测其承载能力。
这包括对桥梁的质量检测、结构检算，必要时再进行荷载试验，总称为桥梁检测与评估，目的是了解桥梁存在的各种病害，取得关键部位的受力的应力（应变）、变形、位移或沉降等重要数据，经过计算分析与研究确定病害的原因，桥梁结构实际承载能力以及剩余寿命，为桥梁养护提供依据。
通常对桥梁结构检测项目包括：桥面系的检测、钢筋混凝土与预应力混凝土梁或钢梁的检测、圬工和钢筋混凝土拱及拱上建筑的检测、桥梁支座的检测、桥梁下部结构的检测、桥梁水文及调治结构的检测、结构裂缝的检测等等。
桥梁结构检算是根据桥梁结构的相关规范，设计依据或竣工资料，也可以根据检测结果对桥梁结构主要控制截面、结构薄弱部位进行检算，来评定桥梁结构承载能力及其适用条件。
桥梁荷载试验是对桥梁结构进行直接加载测试的一项科学试验工作，是基于桥梁检测和结构计算结论，通过对桥梁进行直接荷载试验，以获取实测资料，分析评定桥梁承载能力。
2 斜索索力的检测斜拉桥的结构主要由三大部分组成，斜索通过索搭将斜拉桥梁上的恒载和活载传到墩或台的基础上。
斜索检测包括索力的检测、锚固区的检测、索塔塔顶位移的检测、主梁标高的测量、典型部位日变化跟踪观测等等。
斜索索力的检测是这类包含柔性构件结构检测的特点之一，通过准确地测取索力，可以充分掌握全桥结构的受力状态。
斜拉桥成桥后索力的检测方法有：频率法、磁通量法和光纤光栅法。
斜拉桥斜拉索索力测试方法综述
Ａ ｒ，（７ ｐｌ Ｘ ｉ２ ）
文章编号 ： ３１９（（７０一 １一 １ 一 ５２ ） ０ ８ ３ ） Ｘ （ ９ Ｘ ４ ０ ０ ）
斜拉桥斜拉索索力测试方法综述
刘志勇
（ 石家庄铁道学院 土木工程分院， 石家庄 ０加４ ） ５ ３
摘要 ： 文章介绍了 抖拉桥科拉索张拉和索力测试过程中， 常用的几种测试方法（ 压力表法、 压力传感器测
计算方法 ｝ 能量法 ｝ 力法 ｝ 有限元法 ｝ 积分法 简支梁
连续梁
３ ４ ｝３ ７ １ ２ ８ ０． ８ ０．５ ９．７ ８． １ ！ ７． ５ ３４ ９ ３１ ８．２ １６
多， 或者越接近于其真实挠曲线方程的位形模式时， 能 量法的计算精度就越高。按能量法求解无粘结预应力 筋的应力增量不但适用于直线配筋荷载对称的结构 ， 还适用于曲线配筋、 分段配筋 、 变刚度和任意荷载情况 下的结构， 对于解决超静定结构问题则会带来很大的 方便。很显然， 当求解超静定结构无粘结预应力筋的 应力增量时， 积分法和粘结降低系数法就显得无能为 力； 力法虽可以解决超静定结构问题， 但当超静定次数 较多或配筋和荷载情况较为复杂时， 用力法计算就非 常繁琐。与此相比， 能量法不但计算简单 ， 而且推导过 程清晰 ， 逻辑严密， 其计算结果也是很可靠的。
足设计要求， 需对斜拉桥的索力进行调整。而索力量 测效果将直接对结构 的施工质量和施工状态产生影 响， 要在施工过程中比较准确地了解索力的实际状态 ， 选择适 当的量测方法和仪器， 并设法消除现场量测 中 各种因素的影响非常关键。 迄今为止， 可供现场测定索力的方法主要有 ４ 种： ） １压力表测定法； 压力传感器测定法； 频率法； ） ２ ） ３ ） ４
PC斜拉桥主梁应变测试技术研究
根据变形协调 , 有
εht =εg
根据前面公式可得
εh =kh (f 2 - f 20) - ε2 - Δεt 其中 , f 0 为应变计的初始 频率 , f 为自振 频率 , Δεt
为温度修正量 , 具体表达式为
Δεt =ε0 +k y0 - αg Δtg
(1)
根据断面上的温度变化 , 对测量数据可由式(1) 计算因混凝土温度变化而产生的修正量 , 注意在式
及徐变的一些参数必须进行参数识别 , 以减少理论 计算值的误差 。
(3) 索力张拉误差也是影响主梁内力的重要原 因 。 在荆州长江大桥的施工监控中采用 3 种方法来 保证张力的精度 。 首先用液压千斤顶初步校核张 拉的索力 ;然后利用专用测索仪测量拉索索力 ;最后
时管道摩阻系数 、偏差系数 。 4. 2 混凝土应变的温度影响修正 4. 2. 1 温度变化量
示为 εth , , 应变计的读数应变为 εtg , εtg 中消除应变计
钢弦温度影响并减去初值后的应变表示为 εg , 应变
筒扣除温度影响后的应变为 εh , 并假设应变拉为正 ,
压为负 。则
εth =εh +εf(y0 )
εg =εtg +αg Δtg - ε2
其中 , εf(y0 )为 y0 处混凝土截面的约束温度应变 。
形协调 , 二者应变相同 。 根据前面分析 , 从应变计的
读数应变中需消除的温度影响应分为 :① 振弦式应
变计钢弦温度变形而导致的读数修正 ;② 根据平截
面假定而产生的约束温度应变 。该部分应变与截面
上温度分布截面形状有关 。
设截面上应变测点 y0 处混凝土温度变化量为 Δth , 钢弦的温度变化量为 Δt g , 应变筒此时的应变表

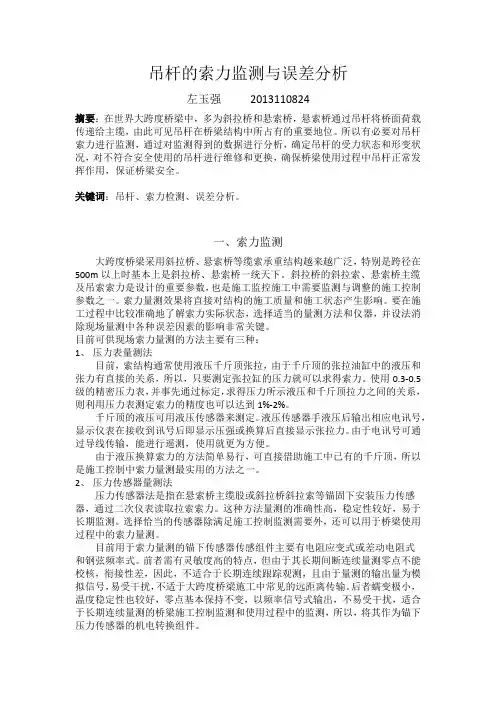

吊杆的索力监测与误差分析
既然桥梁结构的实际状态与理想状态总是存在着一定的误差，那么用什么样 的理论和方法去分析这些误差，如何调整这些误差，则是我们需要解决的主要问 题。
从现代工程学角度出发，可以把桥梁施工看作为一个复杂的动态系统，运用 现代控制理论，根据结构理想状态、现场实测状态和误差信息进行误差分析，并 制定可调变量的最佳调整方案，指导施工现场调整作业，使结构施工的实际状态 趋于理想状态。在此基础上，我们可以根据当前施工阶段结构的实际状态进行正 装计算至成桥状态，预告今后施工可能出现的应力和变形状态，这就是施工控制 的两大任务：即结构的前期预报和后期调整。为了完成施工控制的两大任务，必 须以理论作为基础。桥梁施工控制采用的理论和方法主要有：Kalman 滤波法、 灰色系统理论法和最小二乘法。 1、 卡尔曼滤波法
我们需要根据夹杂着噪声干扰的量测信号把系统的状态估计出来，以便实现某种
最优控制，这就是最优估计问题，解决这种状态估计的方法便是卡尔曼滤波法。
以下是卡尔曼滤波器核心的 5 个式子。 X(k|k-1)=A X(k-1|k-1)+B U(k) ……………………… (1) P(k|k-1)=A P(k-1|k-1) A’+Q ………………………… (2) X(k|k)= X(k|k-1)+Kg(k) (Z(k)-H X(k|k-1)) ……… (3) Kg(k)= P(k|k-1) H’ / (H P(k|k-1) H’ + R) ……… (4) P(k|k)=（I-Kg(k) H）P(k|k-1) ………………………… (5)
卡尔曼滤波器的原理基本描述了，式子 1，2，3，4 和 5 就是他的 5 个基本 公式。根据这 5 个公式，可以很容易的实现计算机的程序。 2、 灰色系统理论法 灰色系统理论就是以灰关联空间为基础的分析体系，它以现有信息或原始数列为 基础，通过灰过程及灰生成对原始数列进行数据加工与处理，建立灰微分方程即 灰模型（GM 模型）为主体的模型体系，来预测系统未来发展变化的一种预测控 制方法。
浅谈斜拉索与吊杆索力测量及短吊杆索力误差分析
（ ｍ）
率Ｈ Ｚ ）
（ ｋ Ｎ ）
Ｄ０ｌ ｌ ２ ． ４ ５ ９ Ｄ０ ２ ｌ ５． １ ７７
６． ７ ０ ４ ９ ５１ ． ８ ６１ Ｉ ） ３ ８ ｌ ４－ ３ｌ ６ ５ ． ２ ６ ２ ８ ７ ０． １ ４ ３ Ｊ ３ ３ ９ １ １ ． ５ ２ ５
表２
西 上游 吊 实测频 实测吊 岸 杆长度 杆索力 索 率（ ｔ ｔ Ｚ ） （ ｍ） （ ｋ Ｎ）
口
东
山
上游 吊 实测频 实测 吊 犀 杆长度 杆索 力
索 口
由动测仪捕捉振动信号并进行频谱分 析 ， 拉力 与其基 弦 Ｆ 有 如下关系 ： Ｔ ＝ Ｋ ｔ ， 其中 为比例 系数 ， Ｆ 为钢索基频 ， 为钢索拉 力（ ｋ Ｎ） ， Ｆ ＝ Ｆ ． Ｉ ｎ 为主振动频率 （ Ｈ ｚ ） 。 比例系数 Ｋ － ４ Ｗ ｆ ／ Ｉ Ｏ ０ ０ 其 中 ｗ为钢索单位长质量 （ ｋ ｇ ／ ｍ） ， Ｌ 为钢索两嵌 固点之问的长 度（ Ｉ Ｔ Ｉ ） 。本次试验采用Ｊ ＭＭ一 ２ ６ ８ 索力 动测仪 。
１ 工 程 概 况
湘 潭 四桥 （ 莲城大桥 ） 是 湘潭市 二环线 ｊ 的 一座 特 大 桥 ， 大桥 全长约 Ｉ ３ ４ ０ ． ８ ６ ｍ， 其 中主 桥 长度 ６ ４ ０ ｍ， 为１ ２ ０ ＋ ４ ０ ０ ＋ １ ２ ０ 斜 拉 燕式钢 管混凝土拱桥 ， 边跨 与主跨跨 度 比为０ ． ３ 。该桥主 桥 采用 了斜批拱 的新型桥式 ， 这是 以拱 结构受力为主 ， 辅以斜 拉索 受力的组 合结构体 系 ， 包含 １ １ ２ 根斜拉索 和 ７ ８ 根 吊杆 ， 其 独持 的组 ％构 为 科 学 研 究 提 供 了契 机 。
图 ２ 斜拉 索病 害 图 ２ ． ２ ． ２ 吊杆 测 量 结 果 及 误差 分 析 通过 与成桥索力对 比 ， 发 现全桥 ７ ８ 根 吊 杆 巾只 有 东 西 岸 上下游共 ８ 根 短 吊杆 （ ＜ １ ６ ｍ） 索 力测 试 ｍ现 问 题 ， 由 于 端 部 系 杆存 在拉 力的作用此严重不符合逻辑 。长度介于 ｌ ８ ｍ ～ ６ ２ ｍ的 吊杆通 过多 次测 量结 果偏差 在 ５ ％以 内 ， 精度 达到 了工程 要 求 。对 偏 差 较 大 的 四根 斜 拉 索 进 行 误 差 分 析 。 对全桥 ７ ８ 根 吊杆进行测 试， 均测量 次求取平均值 ， 部分 结 果 如表 ２ 。
斜拉桥索力测试方法及原理综述
斜拉桥索力测试方法及原理综述摘要 斜拉索的索力大小直接决定着斜拉桥的工作状态，采用准确的方法进行合理的索力测试是保证斜拉桥顺利施工和安全运营的必要手段。
本文针对目前斜拉桥索力测试中常用的方法及其原理进行了阐述和比较，并指出了各种方法的特点和适用场合。
关键词 斜拉桥 索力 测试 综述Summary of Methods and Theories to Cable ForceMeasurement of Cable —Stayed BridgesAbstract Cable force decides the working state of the cable-stayed bridge directly. Measuring the cable force of the cable-stayed bridge through some exact method is the guarantee to construction and operation. This paper summarises the methods and their theories usually uesed in cable force of cable-stayed bridge measuring. Furthermore, Features and their applying places are pointed out.Keywords cable —stayed bridges cable force measurement summary斜拉索是斜拉桥的一个重要组成部分，斜拉索的工作状态是斜拉桥是否处于正常状态的主要决定因素，所以，能否对斜拉索索力进行精确的测量，在很大程度上决定着斜拉桥施工的成败和正常的运营。
斜拉桥索力测试的方法很多，经过近年来的实践，许多方法已经被淘汰（如“扭力扳手测试法”，误差较大），目前常用的有以下几种：1. 压力表测定法目前，斜拉索均使用液压千斤顶张拉。
一种测量斜拉桥拉索索力新方法——垂度法
第39卷，第4期2 0 1 8 _7 月中国铁道科学CHINA RA ILW A Y SCIENCEVol. 39 No. 4July, 2018文章编号：1001-4632 (2018) 04-0063-08一种测量斜拉桥拉索索力新方法---垂度法葛俊颖S苏木标2，李文平1(1.石家庄铁道大学土木工程学院，河北石家庄050043;2.石家庄铁道大学大型结构健康诊断与控制研究所，河北石家庄050043)摘要：考虑拉索弯曲刚度、索端安装减振装置以及几何非线性等因素的影响，采用有限元软件A N S Y S分 析某斜拉桥拉索索力与垂度的关系。
结果表明：当斜拉索索力较大（垂度较小）时，离开其锚固位置和阻尼减 振装置一定距离，从拉索中部任意选取一段适当长度拉索的索力与垂度之间存在确定的函数关系，且这种关系 几乎不受斜拉索本身的弯曲刚度和两端支承条件的影响。
据此提出通过测量斜拉索中部某索段的垂度确定索力 的方法——垂度法。
该方法依据测量出的所选索段的倾角、弦长和最大垂度，按推导的公式计算所选索段的平 均索力，根据每延长米的索力差和索段的位置确定整个拉索的索力。
模型试验结果表明，用垂度法测得的索力 误差在2%以下。
关键词：斜拉桥；拉索；垂度；索力；测试方法；垂度法中图分类号：文献标识码：A doi：10.3969/j. issn. 1001-4632.2018.04.10目前斜拉桥索力的测试方法主要有液压表法、测索伸长量法、压力传感器法、磁通量法和振动频率法等[12]。
液压表法和测索伸长量法一般仅用于拉索张拉施工过程中的索力测量，无法测量已张拉完毕的拉索。
压力传感器法由于压力传感器的售价昂贵、自身重量大，需在施工阶段预先埋置，而且输出的结果存在漂移，因而限制了这种方法在索力检测和长期监测中的应用。
磁通量法需要事先测定拉索材料特性并在拉索内放置小型电磁传感器[1]，才可用于测量施工过程中和成桥的索力，但要求初期投入成本较高，国外应用较多而国内应用相对较少。
斜拉桥索力测试分析
交通科技与管理127工程技术1 绪论 斜拉索是斜拉桥的主要受力结构，需定期对拉索进行导波检测和索力测试，且索力值的大小直接影响全桥受力状态。
该斜拉桥的斜拉索采用平行钢丝索，双索面，每侧50根，对称分布。
通过分析本次试验结果，得出影响索力测试值的因素。
通过对该桥100根斜拉索和锚固端的检查与导波检测，可知斜拉索PE护套完好，斜拉索上、下锚头性状良好，钢索基本无锈蚀，初步判断斜拉索整体性状良好，实测索力与计算理论索力比较符合。
2 索力测试研究 本次斜拉索索力测试采用JMM-268动测仪，除考虑仪器主频阶次修正外，还应考虑温度、测试位置的影响。
2.1 仪器主频阶次修正 测试时仪器频谱图形中出现多个峰值点，每个峰值代表一个自振频率，理论下两相邻峰值点间距离相等，且每两相邻自振频率的间距与基频相等。
实际中多数情况下某些阶次信号微弱，不会显示在频谱图上，造成两相邻峰值点间距离不相等。
此时，以相邻两峰点之间的频率最小值作为基频，以主振频率f n除以该基频值作为主振频率的阶次n。
列举实测基频波形图说明相邻峰值点间距不同时，判断主频阶次n，见图1所示。
图1 实测基频波形图 频谱图中共出现了七个峰值频率，第四峰值频率最大，作为主振动频率f n而间隔最小值为 f4-f3，f n（即f4）大致应为f4-f3的三倍，确定主振频率的阶次为n = 3而非n = 4。
仪器测量分析后会自动给出一个n值，需分析确定后键入正确的n值。
斜拉桥索力测试分析苏 雯（石家庄铁道大学四方学院,石家庄 050000）摘 要：斜拉索对斜拉桥受力、线型影响大，因此准确的进行索力测试，对评定在役斜拉桥的整体状态具有重要作用。
本文一斜拉索采用JMM-268动测仪测试索力，对仪器主频阶次修正、温度和测试位置对基频影响进行了分析，并给出索力测试建议，为类似斜拉桥拉索索力测试提供实测和理论依据。
关键词：斜拉索；索力测试；基频表1 不同温度和测试位置下斜拉索基频测试表凌晨（温度18℃~21℃）中午（30℃~33℃）不同温度同测点差值百分率理论基频不同测点与理论值差值百分率拉索编号距索端3 m处拉索1/2处差值百分率距索端3 m处拉索1/2处差值百分率距索端3 m处拉索1/2处距索端3 m处拉索1/2处L1 3.988 3.957 3.1 3.980 3.957 2.30.80 6.56 258260.3 L2 3.343 3.326 1.7 3.341 3.322 1.90.20.4 5.76 241.9243.8 L3 3.020 3.009 1.1 3.014 2.998 1.60.6 1.1 5.14 212.6214.2 L4 3.018 3.005 1.3 3.010 2.997 1.30.80.8 4.59 158159.3 L5 2.428 2.4200.8 2.423 2.38 4.30.54 4.13 170.7175 L6 2.240 2.24 2.243 2.18 6.3-0.32 3.76 151.7158 L7 1.879 1.842 3.7 1.876 1.815 6.10.3 2.7 3.44 156.4162.5 L8 1.732 1.687 4.5 1.729 1.675 5.40.3 1.2 2.93 120.1125.5 L10 1.643 1.5935 1.631 1.586 4.5 1.20.7 2.55 91.996.4 L12 1.578 1.5017.7 1.560 1.4897.1 1.8 1.2 2.73 117124.1 L14 1.422 1.368 5.4 1.398 1.354 4.4 2.4 1.4 2.2585.289.6 L190.9780.922 5.60.9730.920 5.30.50.2 2.12114.7120 L210.9660.921 4.50.9660.919 4.700.2 1.98 101.4106.1 L220.9570.910 4.70.9560.899 5.70.1 1.1 1.8690.496.1 L240.9110.854 5.70.9060.849 5.70.50.5 1.7584.490.1 L250.9170.852 6.50.9090.846 6.30.80.6 1.6675.181.4作者简介：苏雯（1986-）,女,河北邢台人,硕士,工程师,研究方向：桥梁施工控制、工程检测。
