斜拉桥检测
斜拉桥检测
斜拉桥应定期进行动力特性、重要部位的内力、拉索索力、拉索探伤和静载的检测,时间间隔不得超过7年。检测报告应结合历年的各项检测结果综合分析。应通过结构监测，掌握桥梁在使用过程中结构构件的变化和力学性能及空间位移情况。
每天宜巡检1~2次。
1 塔
斜拉桥索塔部分的养护，视其结构类型可按钢筋混凝土桥、预应力混凝土桥及钢桥的相关规定进行。
按期检查索塔的变位、倾斜和混凝土表面的破损情况，必要时可进行混凝土强度检测。发现主塔混凝土产生裂纹，应在其表层涂聚合物防水材料予以预防。塔体裂缝宽度在0.2mm以上的，应采取高压灌注环氧树脂封闭。裂缝宽度在0.2mm以下的，可采用环氧或聚合物防水材料进行刮涂封闭。
2 拉索
斜拉索的保护层，通车后第1、2年内每季度检查一次，以后每半年检查一次。每天应目测检查一次(可借助简单工具)，对异常情况作好记录，进一步检查，并做出技术状况的评定。
每3年对拉索护层及钢丝锈蚀情况进行检测，可采用无损探伤或剥开已损坏的护层检查，并测量锈蚀钢丝的实际有效面积。
拉索索力每年进行一次测量，大桥竣工最后一次调索的索力应与设计索力进行比较，了解拉索索力变化状况及松弛现象。
必须经常观察拉索的振动情况，并作好风速、风向、雨量、拉索振动状况的记录，并应检查拉索减振措施的有效性，对失效的减振装置应重新安装或更换。
拉索梁端的护筒及护套不得有锈蚀、开裂、剥落、连接螺栓松动、崩断、护套与拉索的接合部护层的损伤和露丝。塔端锚头、钢主梁端锚头必须每半年进行一次保养，对在钢梁外侧并有钢盖板盖的锚头应每3年进行一次保养。
锚具的锚杯及锚杯外梯形螺纹和螺母不得锈蚀和变形，锚板不得断裂;墩头应无异常。
锚固结构的支承垫块不得锈蚀、位移、变形;梁端锚箱不得锈蚀、变形;锚箱与主钢梁腹板连接的高强螺栓不得松动、锈蚀;塔端或混凝土梁端预埋承压钢板不得锈蚀、变形;钢板四周混凝土不得有裂缝、剥落、渗水等现象。
水泥浆护层应每半年检查一次，拉索表面不得有裂缝，塔端锚头处不得有水和水泥浆渗出。近梁端的拉索底部应正常。
防锈油膏应每半年检查一次并及时补充，套管不得老化、开裂。防锈油膏失效应及时更换。
锚杯和螺母上的梯形螺纹出现变形、裂缝时，需作进一步的探伤，测量索力及作技术鉴定。根据鉴定结果，进行维修。
应经常检查支座处斜拉索及阻尼垫圈式减振器的防水情况和橡胶老化变质情况，必要时可更换。
当一根拉索内已断裂的钢丝面积超过拉索钢丝总面积的2%时，或钢丝锈蚀造成该拉索钢丝总面积损失超过10%时，必须换索。
在特殊气候条件下，当斜拉索有明显振颤时，应安排值班人员到现场进行监视或录像，并做好记录。
对因钢索、锚具损坏而超出安全限值的拉索应及时进行更换。
对索力偏离设计限位的拉索进行索力调整。张拉的顺序、级次和量值应按设计规
定进行，并测定索力和延伸值，同时进行控制。
1)拉索两端的锚具及护筒应经常保持清洁和干燥。塔端锚头若漏水、渗水应及时用
防水材料封堵，梁端锚头若漏水、积水应及时将水排出并封堵水源;
2）定期更换拉索两端锚具锚杯内的防护油。
3）定期更换钢筒与套管连接处的防水垫圈及阻尼垫圈，做好搭接处的防水处理;
4)定期对索端钢护筒做涂漆防锈处理；
5)若拉索护套出现开裂、漏水、渗水应及时处理。可剥开已损坏的护套，将已潮湿的
钢索吹干，对已生锈的钢索做好除锈处理、再涂刷防护漆及防护油，并用玻璃丝布或其他
防护材料包扎严密
6)斜拉索的减震装置要保持正常工作状态，发现异常或失效要及时维修。
斜拉索的两端的锚固处及锚头、拉索出口密封处等部件，一般每年检查一次，发现有漏水、积水和脱漆、锈蚀时，应及时处理。
应经常观察拉索的振动情况，尤其是风振，并做好风速、风向、雨量、拉索振动状况的记录（包括录像），并检查拉索减振措施的有效性，对失效的减振装置应重新安装或更换。 塔端锚头、钢主梁端锚头必须每半年进行一次保养，对在钢梁外侧并有钢盖板罩的锚头应每3年进行一次保养。
锚具的锚杯及锚杯外梯形螺纹和螺母不得锈蚀和变形，锚板不得断裂；墩头应无异常。如锚杯和螺母上的梯形螺纹出现变形、裂缝等，应做进一步探伤、测量索力等技术鉴定后，根据结果，定出维修方法进行维修。
锚固结构的支承垫块不得锈蚀、位移、变形。如出现锈蚀，应将锚具及支承垫块的原有防锈材料及锈迹采用人工刷磨方法除净，再涂防护漆。梁端锚箱不得锈蚀、变形和产生裂缝。锚箱与主梁腹板连接的高强螺栓应紧固，不得松动、锈蚀。塔端或混凝土梁端预埋承压钢板，不得锈蚀变形，钢板四周混凝土不得有裂缝、剥落、渗水等现象。如塔端钢承压板四周的混凝土出现松动、剥落、开裂现象，应先将松动混凝土去除，如内部钢筋锈蚀造成混凝土起壳剥落，应先对钢筋进行除锈防锈处理，凿去清洗损坏的混凝土，用环氧或聚合物砂浆补修，并封闭防水材料。
如有10％的拉索PU防护层被损，露出PE护层，则应组织补修。补修前应检查PE护层，当有裂缝、老化、剥落鼓起等现象时，应先检查露丝和钢丝锈蚀情况。如有锈蚀，应先除锈，后清理护层，将老化剥落的PE层去掉，用同样的PE材料，采用热补的方法进行修补。
如拉索护层表面有裂缝而表面干燥无水渗出，钢丝未锈蚀，则应将裂缝封闭。如钢丝已锈蚀，或表面潮湿，裂缝内有锈水渗出，则应沿裂缝剥开护层，排除水份，露出钢丝，除锈并干燥后再做防锈处理，修复防护层。
应经常检查支座处斜拉索阻尼垫圈与减振器的防水情况和橡胶老化变质情况，必要时应更换。
3 主梁
主塔混凝土有碳化和水渗人使混凝土产生钙化反应时应在混凝土表面涂混凝土保护剂。
锚箱裂缝应采用加强法及时处理。
外力造成混凝土剥落与露筋时，应将钢筋的锈迹清除，并把松动保护层凿去后修补。
横梁箱内应通风，适时测量内外温差，温差不宜过大。对横梁箱体裂缝，必须查明原因后再做加固处理。
当斜拉桥钢筋混凝土或预应力混凝土主梁的裂缝超过规定值或挠度超过设计规定的允许值或拉索索力偏离设计值较大时，应查明原因，通过计算进行加固和调整索力。
当拉索PU护层撕破露出PE护层超过10%时，应进行修补。 拉索护层表面有裂缝，而表面干燥，内部无水渗出，钢丝未锈蚀应将裂缝封闭;若钢丝已有锈蚀或表面潮湿，裂缝内有锈水渗出，应沿裂缝处剥开防护层，排出水分，露出钢丝，除锈并干燥后，再作防锈处理，修复防护层。
塔端钢承压板四周的混凝土松动、剥落、开裂，应先将松动的混凝土去除，检查损坏的范围，如内部钢筋锈蚀造成混凝土起壳剥落，应先对钢筋除锈，将损坏的混凝土部分凿去揩净再修补。
设置在塔身与梁体之间的橡胶体横向限位装置应每年清除一次四周的污物，检A橡胶体的老化程度并作好记录，锈蚀的钢件应除锈后刷油漆。
主桥线型每年测量一次，时间应在竣工测量日期的前后一周内，线型测量包括桥梁中心线和梁边线处的线型。主桥挠度每隔一年测4次，分别在春、夏、秋、冬时各测一次，每次测24小时。挠度测量时应记录当时的气温、风向、风速。每年在暴风雨时测一次主桥挠度。测时记录雨量、气温、风向、风速等。
斜拉桥梁体部分的养护，视其结构类型可按钢筋混凝土桥、预应力混凝土桥及钢桥的相关规定进行。
锚箱裂缝应及时进行补强处理。
当斜拉桥钢筋混凝土或预应力混凝土主梁的裂缝超过规定值或挠度超过设计规定的允许值时，应查明原因，通过计算，由原设计单位进行设计，予以加固和调整索力。
按期观测斜拉桥主桥的线形。
4 其他
斜拉桥的避雷装置应保持完好。避雷针接地线附近严禁堆放物品和修建任何设施，严禁挖掘地线覆土。每年雨季前应检测其防雷性能，及时维护。
1）索塔的爬梯应每年保养一次，包括除锈、油漆、修理损坏的部件。进出口检查门应
经常保持完好:有工作或观光电梯的，应按有关规定进行保养。
2）空心索塔的塔内应经常保持通风干燥。塔内通风照明系统厄年至少检查保养一
次，损坏的灯只应及时更换。
设有辅助墩时，应检查基础有无不均匀沉降，以防止结构产生附加内力。岸跨有辅墩的斜拉桥，必须对主塔与辅墩的不均匀沉降加强监测，超过设计要求时，必须进行辅墩支座调整，调整应在原设计单位指导下进行。
索塔的扒梯和工作电梯、斜拉索检查设备，应每半年重点检查一次。
斜拉桥施工监控测试的主要内容
斜拉桥施工监控测试的主要内容
斜拉桥是现代桥梁工程中的一种重要结构形式，它通过斜拉索将悬索桥和梁桥的优点结合起来，具有结构简洁、经济高效、美观大气的特点。为了保证斜拉桥的施工质量和安全性，施工监控测试是不可或缺的一项工作。下面将介绍斜拉桥施工监控测试的主要内容，以期为斜拉桥施工提供指导意义。
首先，斜拉桥施工监控测试的主要内容包括材料测试和结构监测。在斜拉桥施工过程中，各种材料的质量直接影响到斜拉桥的安全性和使用寿命。因此，材料测试是斜拉桥施工监控测试的重要内容之一。材料测试应包括对钢材、混凝土等材料强度、硬度、耐腐蚀性等性能的测试，以确保所使用的材料符合设计要求。另外，对斜拉桥的结构进行监测也是施工监控测试的重要内容之一。结构监测可以通过安装传感器，对斜拉桥的变形、应力、振动等情况进行实时监测，以便及时发现和处理结构问题。
其次，斜拉桥施工监控测试的内容还包括施工工艺监控和安全监控。施工工艺监控是指对斜拉桥施工过程中各项工艺操作的监控和测试。例如，安装斜拉索时要对索绳的张力进行监测，保证其符合设计要求；浇筑混凝土时要进行强度测试，确保混凝土达到使用标准等。安全监控则是指对斜拉桥施工过程中的安全问题进行监测和测试。这包括对斜拉桥施工现场的环境、设备的安全性进行检查，以及对施工人员的安全培训和防护措施的监控等，以确保斜拉桥施工过程的安全性。
最后，斜拉桥施工监控测试还需包括施工质量的检验和评估。施工质量的检验是通过对斜拉桥施工过程的各项指标进行检测和评估，以判断施工质量是否符合要求。评估结果可以为施工方提供及时的反馈和指导，帮助其改进施工质量。同时，施工质量的评估也对斜拉桥的使用寿命和运行安全起到重要作用。
综上所述，斜拉桥施工监控测试的主要内容包括材料测试、结构监测、施工工艺监控、安全监控、施工质量的检验和评估等。通过对这些内容的全面监控和测试，可以保证斜拉桥施工的质量和安全。同时，施工监控测试的指导意义也在于提供了实施方案和方法，为斜拉桥工程的顺利进行提供了技术支持。因此，斜拉桥施工监控测试是不可忽视的一项工作，需高度重视并合理实施。
斜拉桥健康监测方案
斜拉桥健康监测方案
1. 引言
斜拉桥作为一种重要的桥梁结构，具有较高的经济性和美观性，广泛应用于城市交通建设中。然而，随着斜拉桥的使用时间的延长，桥梁结构会逐渐出现疲劳和老化的现象，从而可能引发严重的安全隐患。因此，对斜拉桥的健康状况进行监测和评估，具有重大的意义。
本文将介绍一种斜拉桥健康监测方案，通过使用传感器和数据分析技术，实时监测斜拉桥的运行状况，并根据监测数据进行健康评估和预警，从而提高桥梁的安全性和可靠性。
2. 监测方案概述
2.1 监测目标
本方案旨在对斜拉桥的结构参数、振动和应力等关键指标进行实时监测，以评估桥梁的健康状况，并提供预警和预防措施。
2.2 监测装置
为了实现斜拉桥的健康监测，需要安装以下监测装置：
• 应变传感器：用于测量桥梁结构的应变情况，以评估桥梁的承载能力和疲劳状况。
• 振动传感器：用于监测桥梁的振动情况，以评估桥梁的稳定性和舒适性。
• 温度传感器：用于监测桥梁的温度变化，以评估桥梁的热应力状况。
• 风速传感器：用于监测风速和风向，以评估桥梁的风荷载情况。
• 加速度传感器：用于监测桥梁的加速度变化，以评估桥梁的震动响应和结构参数变化。
2.3 监测系统
监测装置收集到的数据将通过有线或无线网络传输到中央监测系统。中央监测系统负责数据的接收、存储和处理，并根据数据进行健康评估和预警。同时，中央监测系统还提供用户界面，可实时显示桥梁的健康状况和监测数据。 3. 数据处理和分析
通过对监测数据的处理和分析，可以对斜拉桥的健康状况进行评估和预测。以下是一些常用的数据处理和分析方法：
3.1 安全评估
根据应变传感器和应力计等设备测得的数据，可以计算桥梁的应变和应力分布情况，然后进行安全评估。常用的方法包括极限挠度和超限挠度的计算。
3.2 断裂预测
通过监测桥梁的振动和变形情况，可以进行桥梁断裂的预测。常用方法包括模态分析和疲劳寿命评估。
3.3 疲劳分析
斜拉索索力检测方法 原理 数据处理
斜拉索索力检测方法 原理 数据处理
斜拉索是现代桥梁结构中常见的承重构件，其安全稳定的运行对桥梁的使用寿命和安全性至关重要。因此，斜拉索的力学性能检测是桥梁维护保养的重要工作之一。目前，常用的斜拉索的检测方法有振动法、光纤光栅传感器法、静荷载法等。本文将介绍常用的静荷载法检测斜拉索的原理、数据处理方法和应用。
一、静荷载法原理
静荷载法是通过施加外力测量斜拉索的变形，进而计算出斜拉索下挂载的主梁的受力状态。斜拉索检测通常使用的是龙门式起重机，通过千斤顶或液压缸施加大约10%-15%的荷载变形程度测定斜拉索各处的竖向和水平变形，得到斜拉索变形量后采用反演法或其他数值分析方法，计算出斜拉索的受力状态。
二、数据处理方法
（一）反演法
反演法首先要建立适当的模型，在进行斜拉索检测时，常用的模型有螺旋夹杂法、结构参数法、常数对数变化法等。其中，螺旋夹杂法是最常用的方法，其原理是将斜拉索当做弹性体，通过静负荷实验测定斜拉索下端各处的竖向和水平位移值，得到斜拉索下端的位移函数，根据弹性理论和能量原理，推导出斜拉索的受力状态。
具体流程如下：
1. 采集斜拉索下端各处的位移值，并绘制荷载 - 位移曲线；
2. 将实验数据输入计算机，得到斜拉索的弹性模量、截面积等参数；
3. 建立斜拉索的数值模型，包括斜拉索的材料、断面形状、支座约束情况等；
4. 将实验数据和数值模型进行对应计算，对模型进行优化，调整所用的弹性系数、部件尺寸等；
5. 依据斜拉索的边界条件和受力平衡原理，得到斜拉索所受的拉力和受力分布规律。
反演法能够根据斜拉索的实际变形数据来计算其受力状态，但需要建立复杂的数值模型，数据处理较为繁琐。
（二）数值分析法
数值分析法常用的工具是有限元分析软件，它可以基于静荷载实验数据，构建出有限元模型，通过有限元计算，得到斜拉索的受力状态。与反演法相比，数值分析法上手快，操作简便，计算结果也具有较高的精度。
斜拉桥施工监测的主要内容
斜拉桥施工监测的主要内容
斜拉桥是一种独特的桥梁结构，以其美观大胆的设计和良好的结构性能而备受瞩目。然而，由于斜拉桥的特殊结构形式，其施工过程中需要进行全面的监测，以确保桥梁的稳定性和安全性。
斜拉桥施工监测的主要内容包括桥梁结构的变形监测、材料质量监测、施工过程监测和施工环境监测等。
桥梁结构的变形监测是斜拉桥施工监测的重点内容之一。在施工过程中，桥梁结构的变形情况需要实时监测，以便及时发现和处理任何异常情况。变形监测可以通过使用高精度的测量仪器和传感器来实现，如全站仪、位移传感器和应变计等。这些设备可以对桥梁结构的变形进行精确测量，并通过数据分析判断是否存在结构变形异常。
材料质量监测是斜拉桥施工监测的另一个重要内容。斜拉桥的材料质量直接影响到桥梁的安全性和使用寿命。因此，在施工过程中需要对所使用的材料进行全面的质量检测和监测。这包括对钢材、混凝土等材料的抽样检验和实验室测试，以确保其符合设计要求和标准。同时，还需要对材料的运输、存放和使用过程进行监测，以避免材料受潮、受污染或受损，影响桥梁的质量和安全。
施工过程监测也是斜拉桥施工监测的重要内容之一。斜拉桥的施工过程需要进行多个关键节点的监测，以确保施工的顺利进行和质量的控制。这包括对施工工艺的监测，如吊装、焊接和连接等过程的监测。同时，还需要对施工现场的安全状况进行监测，以预防事故的发生和保障工人的安全。
施工环境监测也是斜拉桥施工监测的重要内容之一。斜拉桥的施工环境对桥梁结构的稳定性和安全性有着重要影响。因此，在施工过程中需要对施工现场的地基沉降、地下水位、风速和风向等环境因素进行监测。这可以通过安装环境监测设备和传感器来实现，以及进行实时数据采集和分析。通过监测施工环境，可以及时发现和处理任何可能影响桥梁施工和安全的因素。
斜拉桥施工监测的主要内容包括桥梁结构的变形监测、材料质量监测、施工过程监测和施工环境监测等。通过对这些内容的全面监测，可以确保斜拉桥的施工质量和安全性，保障桥梁的正常使用和寿命。

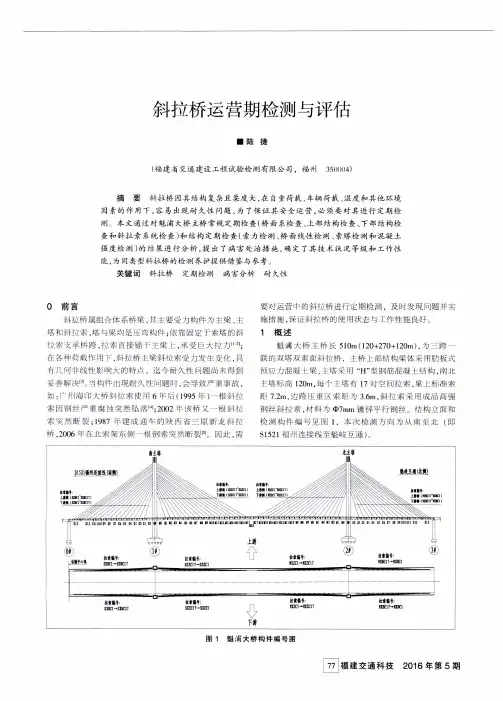

斜拉桥运营期检测与评估
斜拉桥运营期检测与评估
■陆捷
（福建省交通建设工程试验检测有限公司，福州 ３５０（１（１４）
摘要斜拉桥因其结构复杂且柔度大，在自重荷载、车辆荷载、温度和其他环境
因素的作用下，容易出现耐久性问题，为了保证其安全运营，必须要对其进行定期检 测：本文通过对魁浦大桥主桥常规定期检查（桥面系检查、上部结构检查、下部结构检
查和斜拉索系统检查）和结构定期检查（索力检测、桥面线性检测、索塔检测和混凝土
强度检测）的结果进行分析，提出了病害处治措施，确定了其技术状况等级和工作性
能，为同类型斜拉桥的检测养护提供借鉴与参考
关键词斜拉桥定期检测 病害分析耐久性
０前言
斜扯侨属组合体系桥梁，其主要受力构件为主梁、主 塔卡【１斜批索，塔与梁均是压弯掏件：依靠固定于索塔的斜
扎索 承桥跨，拉索商接锚于上梁上．承受巨大拉力ｌＩ＿１ｌ：
在各种衙载作用下，斜拉挢主粱斜拉索受力发生变化，具 有几何非线性影响大的特点，迄今耐久性问题尚未得到
妥善解决Ｉ Ｉ。当构件出现耐久性１口】题时，会导致严重事故，
如：广州海印大桥斜拉索使用６年『亓（１９９５年）一根斜拉
索因钠皇／／严重寓蚀突然坠落 ；２００２咋该桥又一根斜拉 索 然断裂：１９８７年建成通车的陕两省三原新龙斜托
桥，２００６年在北索架东侧一根钢索突然断裂 。因此，需 对运营中的斜拉侨进行定期检测，及时发现问题并实
施措施，保证斜拉矫的使用状态与工作性能良好
１ 概述
魁浦大侨主桥长５１０ｍ（１２０＋２７０＋ｌ２０ｍ）。为三跨一
联的双塔双索面斜拉侨，主矫上部结构梁体采用肋板式
应力混凝十粱，主塔采ｊＴｊ“Ｈ”型钢筋混凝土结构，南北 塔标高１２０ｍ，每个主塔＿仃１７对空间拉索．梁上标准索
距７．２ｍ，边跨 重区索距为３．６ｍ，斜拉索采用或＿口１高强 钢丝斜拉索，十才料为中７ｍｎ 镀锌平行钢丝。结构立而和
怆测构件编号见图ｌ，本次检测方向为从南全北（即
Ｓ１５２１福州连接线至魁岐互通）。
斜拉桥的检测与承载能力评定
第３７卷第１０期 ・１８２・ ２ ０ １ １年４月 山 西 建 筑 ＳＨＡＮＸＩ ＡＲＣＨＩＴＥＣ ｒＵＲＥ Ｖ０１．３７ Ｎｏ．１０ Ａｐｒ． ２０１１
文章编号：１００９－６８２５（２０１ １）１０—０１８２—０２
斜拉桥的检测与承载能力评定
李中胜 温天宇 吴高杰
摘要：以一单塔单索面斜拉桥为例，简要介绍了斜拉桥的检测内容、测试方法、检测过程中的工作要点。以及结构承载
能力评定方法，以期为斜拉桥的承载能力评定提供指导。
关键词：单塔单索面斜拉桥，荷载试验，自振特性测试，承载能力评定
中图分类号：１３４４８．２７ 文献标识码：Ａ
Ｏ 引言
斜拉桥是一个由索、塔、梁三种基本构件组成的组合结构，具
有良好的力学性能，建造相对经济，景观优美，已成为大跨径桥梁
建设中最有竞争力的桥型。但是由于车辆荷载、温度和其他环境
因素的作用以及材料本身某些随时问变化的特性的影响，桥梁结
构的几何线性及内力状态将会发生变化，在不利因素的长期作用
下，斜拉桥的功能和技术状况一般都在逐渐退化。准确地检测评 定斜拉梁承载能力，对其实际技术状况做出评估，以确保桥梁结
构安全，这是公路桥梁养护工作的重要内容。
根据每座斜拉桥的具体情况和检测重点不同，技术状况检测
项目也会有所不同，但一般有如下一些项目需要进行检测：
１）斜拉桥索塔及主梁轴线线形的检测；２）索塔及主梁混凝土
裂缝检测；３）主梁各控制部位应力的检测；４）斜拉索索力的检测；
５）斜拉索的防护层、斜拉索锈蚀情况及斜拉索锚头锈蚀情况的检
测；６）桥梁附属设施的检测；７）桥梁自振特性及振动水平检测。
下面以青龙桥为例，简要介绍斜拉桥的检测内容、测试方法，
以及结构承载能力评定方法。
１ 桥梁概况
青龙桥主桥桥梁结构形式为单塔单索面扇形斜拉桥，主跨跨 径为７０ ｍ，边跨跨径为５０ ｍ。加劲梁采用预应力混凝土箱梁结
构，截面形式为单箱五室。加劲梁边跨采用铁砂混凝土压重。桥
运营期混凝土斜拉桥的病害系统性检测与养护管理
针对Ｉ生，观察拉索振动是否明显，尤其是大风、下雨时
存在振动异常的应列为主要检查对象。
（３）斜拉索锚具的检查。锚具分塔端锚具和梁
端锚具，主要检查锚具是否锈蚀，锚头处是否有积水
外渗、潮湿现象，根据现场情况打开锚具后盖观察锚
杯内是否有积水、锈蚀，防锈油是否失效，从检测情况
看，此类病害普遍存在；检查锚固处混凝土是否有开
裂、裂纹、缺角、蜂窝麻面等病害。 ，
（４）斜拉索检测。斜拉索检测有拉索外观检查
和拉索索力测试。外观检查主要检查拉索有无断丝、
锈蚀等病害，观测拉索是否存在异常振动。
斜拉索索力的变化是衡量斜拉桥是否处于正常
营运状态的一个重要标志。因为斜拉桥是一种内部
高次超静定结构，通过调整斜拉索索力可以使斜拉桥
的线形和内力达到理想状态Ｅ引。但是，如果实际索力
偏离了设计索力，这种偏离会使索塔和主梁产生弯
矩。因此要了解斜拉桥的全桥索力大小、分布情况以
及受直接影响的索塔、主梁以及整个结构的受力、变
形状态，索力测量是一项必不可少的检测内容。通过
索力测试，不仅能为斜拉桥技术状况评定提供依据，
同时也能在一定程度上发现斜拉索的锚固系统、防腐
体系是否完好。索力测试常采用振动测试法，其原理
是借助振动信号理论从动力平衡微分方程人手，假定
斜拉索的两端为简支约束，忽略刚度、垂度等一些次
要的影响因素，导出拉力与斜拉索的自振频率之间的
关系，将对索力的检测工作转换为对斜拉索自振频率
的检测工作。当实测索力与设计索力值超过±１０％
时，应考虑是否进行索力调整Ｅ删。
１．２主梁
（１）病害检查：分箱外和箱内检测。箱外主要检
查梁底、腹板、翼板等梁体混凝土缺陷以及裂缝分布
情况。常见梁体混凝土缺陷有破损剥落、钢筋锈胀保
护层胀裂脱落、蜂窝麻面等；对梁底、腹板等部位进行
裂缝观测，当缝宽超过０．２ ｍｍ时应对裂缝对结构的
影响进行论证。
箱内主要对顶板、腹板、横隔梁（板）、预应力齿
板、封锚处等部位进行详细检查，对于箱梁腹板、底板
人工检测斜拉桥拉索过程坠落死亡案例
人工检测斜拉桥拉索过程坠落死亡案例
斜拉桥是一种大跨度的桥梁结构，其特点是使用拉索来承受桥面的重量。然而，在斜拉桥的拉索过程中，由于各种原因，有时会发生坠落事故，导致工人死亡。以下是一些人工检测斜拉桥拉索过程坠落死亡案例的例子：
1. 2010年，某城市正在建设一座斜拉桥，工人在拉索过程中没有正确固定安全绳，结果一个工人在高处坠落身亡。
2. 2012年，一座斜拉桥的拉索过程中，工人没有正确使用安全带，其中一名工人在高处失去平衡，坠落身亡。
3. 2014年，一座斜拉桥的拉索过程中，工人在安装过程中没有正确固定安全绳，结果一个工人从高处坠落，不幸丧生。
4. 2016年，某斜拉桥的拉索过程中，工人没有正确使用安全带，其中一名工人在高处坠落身亡。
5. 2018年，一座斜拉桥的拉索过程中，工人没有正确固定安全绳，其中一名工人在高处坠落，最终不治身亡。
6. 2020年，某斜拉桥的拉索过程中，工人在安装过程中没有经过充分培训，其中一名工人在高处坠落，不幸丧生。
7. 2021年，一座斜拉桥的拉索过程中，工人没有正确使用安全带，其中一名工人在高处失去平衡，最终坠落身亡。
8. 2022年，某斜拉桥的拉索过程中，工人在安装过程中没有正确固定安全绳，结果一个工人从高处坠落，不幸丧生。 9. 2023年，一座斜拉桥的拉索过程中，工人没有正确使用安全带，其中一名工人在高处坠落身亡。
10. 2024年，某城市正在建设一座斜拉桥，工人在拉索过程中没有经过充分培训，其中一名工人在高处失去平衡，最终坠落身亡。
以上是一些人工检测斜拉桥拉索过程坠落死亡案例的描述。这些案例表明，在斜拉桥的拉索过程中，工人必须严格遵守安全规定，正确使用安全装备，进行充分培训，并确保正确固定安全绳，以防止坠落事故的发生。同时，监督和管理部门也应加强对斜拉桥施工过程的监管，确保工人的安全。只有通过严格的操作规程和安全措施，才能保证斜拉桥的建设安全，避免类似的悲剧再次发生。
斜拉桥病害分析与监测
斜拉桥病害分析与监测
斜拉桥，是一种结构优越的大型桥梁建筑。它以向吊杆方向倾斜的主桥跨跨越河流或峡谷，由多条钢缆吊索牵引力支撑主桥悬吊在吊杆上方。由于斜拉桥的受力特点，它能通过极少的支点来跨越宽广的河流和峡谷。此外，斜拉桥外形美观，建设成本和维护成本较低，成为大型桥梁建设中受到欢迎的方案之一。然而，随着时间的推移和使用条件的变化，斜拉桥也会出现不同程度的病害。本文将从斜拉桥的病害分析和监测两个方面，探讨斜拉桥的维护和保养工作。
一、斜拉桥的病害分析
1. 钢缆疲劳
钢缆是斜拉桥重要的受力构件之一，一旦出现疲劳病害，将会对桥梁安全性产生非常大的影响。由于斜拉桥经常处于极端气候和复杂地质条件下运行，钢缆经常受风荷载、自重荷载、温度变化、振动等多种因素的影响，导致钢缆产生应力、应变等变形。当应力超出一定范围时，会产生钢缆疲劳，从而导致钢缆的剩余寿命缩短。钢缆疲劳病害的表现主要是钢缆表面的裂纹和腐蚀。
2. 螺纹连接松动
斜拉桥的螺纹连接件是由钢缆和主桥体组成的，当钢缆和主桥体之间伸缩移动时，连接件就会发生松动，导致组成斜拉桥的组件失去稳定性。一旦出现螺纹连接松动的病害，需要及时检修和维修。松动的螺纹连接件，可以通过拧紧和更换来解决。
3. 主桥体变形
由于斜拉桥的行车道宽度较大，加之行车量较大，车辆质量也相对较大，因此，斜拉桥主桥体也很容易出现结构变形和位移病害。主桥体的变形和位移可能会导致整个桥梁的稳定性降低，甚至可能威胁到桥梁的安全。
二、斜拉桥的监测
斜拉桥是一种特殊的桥梁，它的特点是结构先进、受力特殊、技术难度大，因此，对斜拉桥的维护和保养工作也必须十分重视。建立高效的斜拉桥监测系统，对斜拉桥的安全运行保驾护航。
1. 监测流程
斜拉桥的监测流程主要包括三个环节：实时监测、数据处理和分析报告。实时监测通过实时数据采集和传输，及时监测斜拉桥的变化情况；数据处理是将实时监测数据进行处理和分析，得出斜拉桥健康状况的分析结果；分析报告是将得出的分析结果写成系统的报告，提供决策支持。
大型斜拉桥在运营过程中的检测内容和方法
大型斜拉桥在运营过程中的检测内容和方法
摘要：针对某大型双塔斜拉桥的结构特点。结合《公路桥涵养护规范》(JTG
H11-2004)和地方有关部门的检测要求，对该桥进行特殊检测。通过介绍该桥检测内容和方法。为其它相同结构桥梁养护和检测提供经验。
关键字：斜拉桥；定期检测；特殊参数检测
Abstract: based on the analysis of a large towers cable-stayed bridge structure
characteristics. Combining with the maintenance of the highway bridge standard
“(JTG H11-2004) and the local departments of detection requirements, to simulate the
special test. Through the introduction of the bridge test the content and method. For
other similar structure bridge maintenance and inspection provide experience.
Key word: cable-stayed bridge; Periodically; Special parameters testing
1 引言
由于气候、环境等自然因素的作用，使用、维护不当等人为因素以及日益增加的交通流量影响，大跨度斜拉桥随着服役时间的增长，结构的安全性和使用性能发生退化。某大型斜拉桥位于临海位置，当地气候属于沿海性气候，多风、潮湿，并且车流量大，重载交通严重的特点。为掌握其工作运营状态，保证桥梁结构安全和安全运营，必须对该桥进行周期检测。
2 工程概况
该桥主桥为双塔双索面预应力混凝土斜拉桥，跨径布置为：（152+364+152）m。斜拉索为双面索，全桥共102对，采用双护层大扭矩成品索，锚具为冷铸墩头锚；主梁为肋板式结构，通过桥面板及横隔梁连接形成整体，梁高2m，翼板厚0.32m，横隔梁标准间距6.8m，厚0.36m；主梁的支承体系选择塔梁分离的漂浮体系，主梁在两边墩设置盆式支座，在塔墩设置纵、横向限位支承，形成有限漂浮体系；主塔采用宝瓶型结构，塔高140.12m，下塔柱向外倾斜，中塔柱向内倾斜；下部结构为桩径2.0m的钻孔灌注桩上接5m厚承台，承台下设0.2m混凝土垫层。主桥如图1-1所示。该桥设计荷载为汽-超20，验算荷载为挂-120。该桥于2003年通车。
