地下连续墙基坑支护毕业设计
基坑支护毕业设计3
毕业设计说明书光明商城基坑支护及地基处理设计（基坑深17m）专业土木工程学生毕小兵指导教师张岳文河北工程大学土木工程学院摘要邯郸市光明商城基础为筏板基础，地基基础设计等级为乙级，要求持力层地基承载力特征值达到250kPa，基坑深度17m，地面超载10。
q kPa深基坑支护不仅要确保边坡的稳定性，而且要满足变形控制要求，以确保基坑周围的建筑物、地下管线、道路等安全；确保基坑开挖顺利进行，并提供足够的地下施工作业空间。
基坑开挖场地主要为粘性土，土质较好，具有一定自立高度。
经比较后，设计方案如下：1) 钢筋混凝土钻孔灌注桩加锚杆支护方案；2）土钉墙加锚杆支护方案。
关键词：基坑支护排桩土钉墙AbstractThe bright company foundation in the HanDan City is a raft plank foundation, the design grade of the foundation is a second grade, the request hold a dint layer foundation loading dint characteristic value to attain a 250 kPa, the pit depth 18 m, the ground overload.Deep pit support not only stability of needing to insure the side ascent, and want satisfy transform a control request with insure pit surroundings of building, underground pipeline, road etc. safety; Insure the pit open to dig smoothly progress, and provide enough of underground construction homework space.In the pit mine area main in order to glue sex soil, the soil quality be better, and it have certain stability height. Through comparison, empress of the support will be shown as follow:1) The type reinforced concrete of the adoption partition drill a hole to infuse to note a stake to block soil, in addition soil layer anchor man pole the support for protect;2)the adoption soil nail to add an anchor man pole to protect a technique.Key words: Pit Support ;Soil nail wall; Pile bolt row;目录0 绪论 (1)1 工程概况 (2)2 工程地质条件 (2)3 深基坑支护方案选择 (2)4 深基坑支护方案设计 (3)4.1桩锚支护体系 (3)4.2土钉墙支护设计 (37)5 深基坑地基处理方案设计 (49)5.1水泥土搅拌桩复合地基设计 (49)5.2复合地基沉降验算 (50)6 基坑支护监测方案 (53)7 基坑支护应急措施 (53)8 工程造价预算 (54)8.1基坑开挖及支护工程造价计算 (54)8.2复合地基造价计算 (55)附录1 专题 (59)附件2 读书报告 (63)附件3 基坑总平面图 (69)光明商城基坑支护及地基处理设计学生 毕小兵 指导教师 张岳文河北工程大学土木工程学院土木工程专业岩土工程方向0 绪论深基坑支护是一门理论性和实践性都很强的技术。
基坑支护工程设计报告
基坑支护工程设计报告1. 项目背景基坑支护工程是在城市建设和地下工程中，为了确保施工安全和工程质量而进行的工程措施之一。
本项目基于某地区规划建设新的商业综合体，涉及一个较大的基坑。
本设计报告旨在介绍针对该基坑所进行的支护工程设计方案。
2. 工程概述本基坑支护工程的设计目标是确保在施工期内基坑周围结构的安全和稳定。
在本项目中，我们将使用以下支护技术方案：地下连续墙、桩基和土壤固结。
3. 设计方案3.1 地下连续墙地下连续墙作为一种常用的基坑支护技术，具有刚性好、稳定性强的特点。
针对本项目，我们计划在基坑周围挖掘框架尺寸的地下连续墙，采用了深钻孔法施工技术，确保墙体的强度和稳定性。
同时，我们还将实施后注浆技术，提高墙体的抗渗性和抗裂性能。
3.2 桩基由于本项目所涉及的基坑较大，地下水位较高，需要采取有效的抗浮措施。
因此，在基坑内侧的下沉墙和外侧的连续墙之间，我们将设置防浮桩基，以提供额外的支撑和稳定。
防浮桩基采用钢筋混凝土形式，长度根据地层情况和计算结果进行设计。
3.3 土壤固结为了提高基坑周围土层的稳定性和提供施工空间，我们将进行土壤固结处理。
采用土壤固结技术将会减少土壤沉降和变形，确保基坑周围建筑物和路面的安全。
土壤固结技术主要包括地下注浆和土钉墙两种方法。
4. 设计计算在设计过程中，我们将进行详细的工程计算，包括基坑深度、土壤力学参数、桩基和墙体尺寸等。
我们将结合地层勘察和现场实测数据，使用经典的力学模型和有限元分析软件进行计算，确保设计方案的合理性和可行性。
5. 施工方案在施工过程中，我们将制定详细的施工方案，包括施工顺序、施工步骤、材料选用和质量控制等。
我们将与相关承包商和监理单位密切合作，确保施工过程的安全性和质量。
6. 安全及环境保护措施在支护工程施工过程中，我们将制定专门的安全管理和环境保护措施。
我们将建立安全管理体系，提供全面的安全培训和指导，确保施工人员的安全。
同时，我们将采取合理的措施，减少对环境的影响，保护周边生态环境。
基坑工程毕设结论范文
基坑工程毕设结论范文经过这几个月对基坑工程的毕业设计，我就像是完成了一场刺激又充满挑战的冒险。
一、工程概况回顾。
咱这基坑工程啊，位于[具体地点]，周围的环境那叫一个复杂，一边是高楼大厦，另一边还有各种地下管线，就像在一个满是精密仪器的房间里做一场大手术，得小心翼翼才行。
这个基坑的规模也不小，[长]×[宽]×[深]的尺寸，使得它从一开始就不是个好对付的主儿。
二、设计过程中的收获。
1. 土力学知识的巩固与拓展。
在计算土压力的时候，我感觉自己像是在和土地这个神秘的家伙打交道。
以前在课本上学的那些土力学知识，什么库仑土压力理论、朗肯土压力理论，都不再是干巴巴的公式了。
我得根据实际的地质情况，比如土层的种类、地下水位的高低等因素，灵活地运用这些理论。
有时候，为了让计算结果更精确，还得对一些特殊的土层进行额外的考虑，就像对待那些调皮捣蛋的孩子，得单独给他们制定规则。
而且通过这个过程，我还发现土力学里那些看似简单的参数，像土的重度、内摩擦角和粘聚力，每一个都像是一把隐藏的钥匙，掌握不好就打不开正确计算土压力的大门。
2. 支护结构选型的权衡。
说到支护结构，那可真是让人头疼又兴奋的部分。
像灌注桩、地下连续墙、土钉墙这些支护方式，就像不同性格的超级英雄，都有自己的优缺点。
灌注桩就像是一个个坚实的卫士，排列整齐地守护着基坑，但是造价相对较高；地下连续墙则像是一道钢铁长城，整体性非常好，但是施工难度大，对设备和技术要求高；土钉墙呢，比较经济实惠，就像一群团结的小蚂蚁，靠着群体的力量来稳定基坑，但它对土质和开挖深度有一定的限制。
我在选型的时候，就像是一个超级英雄的招募官，要综合考虑基坑的深度、周边环境、工程预算等各种因素，才能选出最合适的“超级英雄”组合来保护基坑。
3. 降水设计的重要性。
可别小看了降水这个环节，它就像是给基坑工程做一次深度清洁。
如果地下水处理不好，那基坑就像泡在水里的蛋糕，会变得软趴趴的，各种稳定性问题就会接踵而来。
地下连续墙3毕业设计

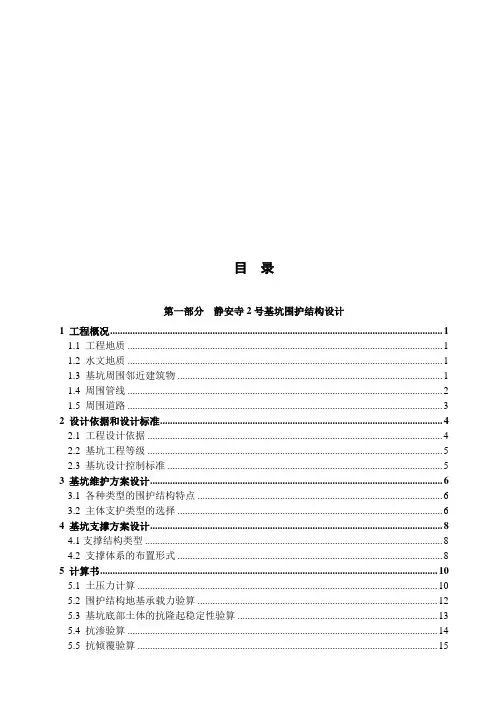

目录第一部分静安寺2号基坑围护结构设计1 工程概况 (1)1.1 工程地质 (1)1.2 水文地质 (1)1.3 基坑周围邻近建筑物 (1)1.4 周围管线 (2)1.5 周围道路 (3)2 设计依据和设计标准 (4)2.1 工程设计依据 (4)2.2 基坑工程等级 (5)2.3 基坑设计控制标准 (5)3 基坑维护方案设计 (6)3.1 各种类型的围护结构特点 (6)3.2 主体支护类型的选择 (6)4 基坑支撑方案设计 (8)4.1支撑结构类型 (8)4.2 支撑体系的布置形式 (8)5 计算书 (10)5.1 土压力计算 (10)5.2 围护结构地基承载力验算 (12)5.3 基坑底部土体的抗隆起稳定性验算 (13)5.4 抗渗验算 (14)5.5 抗倾覆验算 (15)5.6 整体圆弧滑动稳定性验算 (16)5.7 围护结构内力变形计算 (18)5.8 钢支撑强度验算 (23)5.9地墙截面配筋计算 (24)6 基坑主要技术经济指标 (26)6.1 开挖土方量 (26)6.2 浇筑混凝土量 (26)6.3 钢筋用量 (26)6.4 人工费用 (26)第二部分静安寺2号基坑施工组织设计1 基坑施工准备 (61)1.1 技术准备 (61)1.2 现场准备 (61)1.3 施工物资、劳动力及季节施工准备 (62)2 施工方案...................................................................................................... 错误!未定义书签。
2.1 概况 ...................................................................................................... 错误!未定义书签。
2.2 施工工法 .............................................................................................. 错误!未定义书签。
深基坑支护毕业设计毕业设计[管理资料]
![深基坑支护毕业设计毕业设计[管理资料]](https://img.taocdn.com/s3/m/40a6a5fff18583d04864597a.png)
安徽工业大学毕业设计(论文)任务书课题名称马鞍山xxS2地块3#楼深基坑支护及施工组织设计学院建筑工程学院专业班级姓名学号毕业设计（论文）的主要内容:●本次毕业论文（设计）内容主要是对马鞍山xxS2地块3#楼深基坑支护及施工组织进行设计。
通过调研，资料查阅，完成在指定的地下室的支护工程设计，设计阶段为施工图设计。
●进行支护方案比选、基坑土体计算参数选取、土压力计算分析、抗力计算分析、支护结构内力计算分析、支护工程平面设计、分区支护断面设计、支护结构构件设计、施工组织设计等设计工作，了解并掌握深基坑支护设计的基本过程及计算方法、施工组织方法。
●对支护工程进行设计概算的编制，掌握工程概算的编制过程。
绘制工程图纸10张A3以上，写出设计说明书，培养计算机应用能力。
起止时间：年月日至月日共周指导教师签字系主任签字院长签字填写说明："任务书"封面请用鼠标点中各栏目横线后将信息填入，字体设定为楷体－GB2312、四号字；在填写毕业设计（论文）内容时字体设定为宋体、小四号字。
马鞍山xx世际花园S2地块3#楼深基坑工程支护及施工组织设计内容摘要拟建工程安徽马鞍山市xx·xx（S2地块）工程位于马鞍山市xx以西，拟建桥山路以北S2地块内，总建筑面积为170000m2。
±，基坑南北向长40m，东西向宽35m，。
结合本工程地质、环境、挖深等诸多因素确定安全可靠的支护方案；为考虑到邻近坑边有建筑和道路（下设有水、电、气等管线），为确保安全，以“变形”控制设计。
本着“安全可靠、经济合理、技术可行、施工方便”原则，整个基坑采用一排钻孔灌注桩作挡土结构, 锚杆支撑作为支撑结构体系。
基坑采用双轴深层搅拌桩作止水帷幕。
关键词：深基坑支护结构锚杆支撑钻孔灌注桩Oriental Pearl Garden, Ma an Shan Sai International, Building 3, Block S2 support deep foundation engineering and construction organization designabstractPlans to construct the project Anhui Ma'anshan oriental pearl* the century garden (the S2 land parcel) the project located at the Ma'anshan kind lake waterway west, plans to construct north of the bridge mountain road in the S2 land parcel, the total floor space is 170000m ². ± is equal to absolute level , the hole excavated for building foundation north and south to long 40m, the thing to extends 35m, cutting depth .Unifies this engineering geology, the environment, the sump and so on many factor determination safe reliable supports and protections plan; In order to consider nearby the neighbor pit has the construction and the path (next is equipped with pipelines and so on water, electricity, gas), to ensure the security, by “distortion” control design.The spirit of "safe, reliable, economical, technically feasible and convenient construction" principle, the entire pit with a row of bored piles for retaining structures, anchor support system as a support for using biaxial waterproof curtain of deep mixing piles.Key words: Foundation pit; Bracing structure;Anchor rod support Nondisplacement pile目录内容摘要 (2)目录 (4)文献综述 (7)第一章设计方案综合说明 (12)概述 (12)工程概况 (12)场地地形、地貌及地质构造概况 (12)场地内各岩土层的分布、性质 (12)场地地下水概况 (12)基坑侧壁安全等级及重要性系数 (13)设计总说明 (13)设计依据 (13)支护结构方案比较与选取 (13)基坑监测 (20)第二章基坑支护结构设计计算书 (20)设计计算 (20)地质计算参数 (20)计算区段的划分 (20)计算方法 (20)土压力计算 (20)AB .BC段支护结构设计计算 (23)侧向土压力计算 (23)等值梁计算桩的嵌固深度： (25)配筋计算 (26)锚杆设计 (26)整体稳定性验算 (27)抗倾覆稳定性验算 (28)抗隆起验算 (28)抗管涌验算 (30)变形验算 (30)CD .AD段支护结构设计计算 (31)等值梁计算桩的嵌固深度： (33)配筋计算 (34)锚杆设计 (35)整体稳定性验算 (35)抗倾覆稳定性验算 (36)抗隆起验算 (37)抗管涌验算 (38) (39)圈梁设计计算 (39) (39) (39)斜截面强度计算 (40)段圈梁设计计算 (40) (40)斜截面强度计算 (40) (40)止水桩长确定 (40)基坑止水帷幕设计 (40) (40)止水桩长确定 (40) (41)基坑监测方案 (41)基坑及周围环境的监测、测试 (41)监测与测试的控制要求： (41)观测频率 (41)第三章施工组织设计 (42)工程概况 (42)工程概况 (42)现场施工条件 (42)施工主要特点 (42)施工部署 (43)现场总平面布置 (43) (43) (44)施工准备工作和各项资源需要量计划 (45) (45) (45)材料、设备准备工作 (46)劳动力组织准备 (47)机械配置计划 (47)主要工程项目施工 (48)测量放线 (48)双层搅拌桩与钻孔灌注桩施工 (49)土方开挖 (51)锚杆（预应力） (52)冠梁施工工艺流程图 (52)护坡观测方案 (53)施工进度计划 (53)临时施工用电组织计划 (53)保证安全措施 (54)保证质量措施 (56)质量目标 (56)质量要求 (56)质量技术措施 (56)保证工期措施 (57)组织管理措施 (57)技术措施 (57)机械设备措施 (57)雨季施工措施 (57)文明施工 (58)工程费用概算 (60)英文翻译 (63)致谢 ............................................... 错误!未定义书签。
基坑支护设计(毕业论文)
摘要近年来随着经济的发展，社会的进步，城市化进程的加快，高层建筑和市政工程大量涌现。
高层建筑的建造、大型市政设施的施工及大量地下空间的开发，必然会有大量的深基坑工程产生。
建筑物高度越高，其埋置深度也越深，相应的对基坑工程的要求也就越高。
深基坑支护结构的设计、施工、监测等是近年来经常遇到的技术难题。
深基坑支护不仅要求确保边坡的稳定，而且要满足变形控制要求，保证基坑内正常作业安全，而且要防止基坑及坑外土体移动，保证基坑附近建筑物、道路、管线的正常运行。
为了满足如今建筑物的支护，基坑工程也在朝更大、更深的要求迈进。
本设计主要是对某科技楼工程基坑支护结构进行设计，首先要确保周围建筑物、道路、管线等的正常安全使用，同时要求围护结构的稳定性好，沉降位移小。
设计主要采用的支护方式是钻孔灌注桩和土钉墙两种，同时，钻孔灌注桩采用的内支撑形成支护体系。
基坑降水主要在基坑周围设置降水井，采用集水明排法降水方案。
设计最后针对支护和降水方案，对基坑施工工艺及基坑监测进行了大致说明。
关键词：深基坑；钻孔灌注桩；土钉墙；降水；施工；监测AbstractIn recent years, with economic development , social progress , urbanization , and high-rise buildings and public works in large numbers . Construction , construction of large municipal facilities to develop high-rise buildings and a large underground space , there must be a lot of deep excavation produced . The higher the building height , the depth of its buried deeper , corresponding to the requirements of the higher excavation . Deep excavation structural design, construction , monitoring and other technical problems are often encountered in recent years . Deep excavation requires not only ensure the stability of the slope, but also to meet the requirements of distortion control , to ensure the normal operation of the pit safety , but also to prevent the soil pit and pit outside move to ensure pit near buildings, roads, pipelines normal operation. In order to meet today shoring, excavation of the building is also moving in a larger , deeper demands forward. This design is a science and technology building project excavation structure design, first make sure that the surrounding buildings , roads, pipelines and other normally safe to use , while retaining structure requires good stability , a small settlement displacement . Supporting manner designed primarily uses two bored and soil nail wall , while using the support form Bored supporting system . The main setting precipitation pit dewatering wells around the pit , using the method of precipitation scheme catchment next row . Finally, supporting the design and precipitation scheme of excavation pit monitor the construction process and were generally described.Keywords: deep excavation ; bored ; soil nail wall ; precipitation ; construction ; monitoring第1章前言 (3)1.1 基本技术要求 (4)1.1.1设计的基本技术要求 (4)1.1.2 施工的基本技术要求 (5)1.2基坑工程设计 (5)1.2.1设计依据 (5)1.2.2设计内容 (5)1.2.3计算理论 (6)1.3 本设计内容 (6)第2章设计方案的综合说明 (7)2.1概述 (7)2.1.1工程概况 (7)2.1.2环境条件概况 (7)2.1.3工程地质条件 (7)2.1.4地下水情况 (8)2.1.5基坑侧壁支护结构安全等级及重要性系数 (8)2.2 基坑支护方案 (8)2.2.1基坑支护方案选择的依据 (8)2.2.2基坑支护方案选择 (9)2.2.3 基坑支护方案说明 (10)2.3 地下水控制方案 (12)第3章基坑支护结构设计计算书 (13)3.1地质设计参数 (13)3.1.2 计算区段划分 (13)3.1.3计算方法 (14)3.1.4土压力系数计算 (14)3.2 ABCD段支护结构设计 (14)3.2.1土层分布 (14)3.2.2 土层侧向土压力计算主动土压力 (15)3.2.3土压力合力及作用点 (16)3.2.4嵌固深度的确定 (17) (18)3.2.5最大弯矩计算3.2.6稳定性验算 (20)3.2.7配筋计算 (21)3.2.8支撑结构设计计算 (23)3.3 BCFE段支护结构设计 (26)3.3.1土钉设计 (26)3.3.2稳定性验算 (32)3.3.3面层设计 (34)第4章地下水控制方案 (34)4.1 基坑降排水作用及方法 (34)4.2降水方法的依据 (34)4.3降水设计 (35)4.4基坑突涌稳定性验算 (37)第5章施工 (39)5.1基坑土方施工工艺及要求 (39)5.2钻孔灌注桩的施工工艺 (40)5.3冠梁施工工艺 (42)5.4内支撑施工工艺 (43)5.5土钉墙施工工艺 (45)第6章基坑施工监测 (48)6.1监测目的 (48)6.2监测要求 (49)6.3监测原则 (49)6.4基坑监测项目选择依据及监测内容 (49)6.5监测实施 (50)6.5.1周围环境的监测 (50)6.5.2支护桩位移与沉降监测 (50)6.5.3测量精度 (52)6.5.4仪器设备 (53)6.5.5测量周期 (53)6.5.6预警报告 (53)6.5.7信息反馈 (54)第7章电算 (55)7.1 AB段内支撑电算 (55)7.1.1 支护方案 (55)7.1.2 支护信息 (55)7.1.3设计结果 (58)7.1.4稳定性验算 (62)7.1.5 隆起量的计算 (65)7.1.6嵌固深度计算 (66)7.2土钉墙电算 (67)7.2.1设计项目: (67)7.2.2 设计结果 (69)7.2.3 喷射混凝土面层计算 (71)第8章翻译 (73)Reinforced Concrete (73)2.2 Earthwork (75)2.3 Safety of Structures (77)8.1钢筋混凝土 (80)8.2土方工程 (81)8.3结构的安全度 (82)致谢 (85)参考文献 (86)第1章前言随着经济的发展，人们生活水平的提高，人类对生活环境的要求越来越高，尤其在中国这样人口大国，人口基数比较大，增长的比较快。
基坑支护毕业设计-基坑支护技术
本科毕业设计（论文）郑州地铁碧沙岗站基坑支护设计专业名称：土木工程年级班级：学生姓名：指导教师：土木工程学院二○一三年六月十日摘要基坑支护工程是我国当前工程领域一个重要的研究方向，随着我国建设事业的发展，城市的高层建筑大量涌现，极大的推动了深基坑工程设计理论和施工技术的不断发展，同时也产生了大量的深基坑支护设计与施工问题。
如何根据场地工程性质、水文地质、环境条件制定合理的设计方案；如何在保证稳定性的前提条件下，设计最经济的方案，也是基坑比较重要的问题。
因此在基坑工程设计与施工中，需要严谨、周密的分析与计算。
本基坑根据工程概况及其特点，在考虑基坑的安全性和经济性的前提下，通过方案比选采用地下连续墙加钢支撑支护方案，采用朗肯土压力理论计算土压力，通过等值梁法计算墙体内力及各支点反力。
本设计主要内容有：工程概况的论述；支护方案的比选；土压力计算；围护结构内力的计算；钢支撑设计；基坑的稳定性分析；基坑变形估算及控制；施工组织设计。
关键词：基坑支护；地下连续墙；钢支撑；等值梁法AbstractFoundation pit supporting project is currently an important research direction in the field of engineering in China, with the development of construction cause in our country, the city's high-rise buildings springing up, the deep foundation pit engineering has been heavily promoted by the development of design theory and construction technology, at the same time also produced a large number of deep foundation pit supporting design and construction problems. How to according to the nature of site engineering, hydrogeology, environmental conditions, formulate reasonable design scheme; How to ensure the stability of the premise condition, design the most economical solution, also is foundation of the more important question. Therefore in design and construction of foundation pit engineering, the need to rigorous, careful analysis and calculation.According to the engineering general situation and characteristics of the foundation pit, and on the premise of the safety of foundation pit and economy, through schemes comparison using underground continuous wall with steel support support scheme, earth pressure is obtained by using the Rankine's earth pressure theory, through the equivalent beam method to calculate internal force and the pivot reaction force of wall. This design main content includes: project overview is discussed; Support scheme comparison; Earth pressure calculation; Retaining structure internal force calculation; Steel support design; Stability analysis of foundation pit; Deformation calculations and control; Construction organization design.Key words:Foundation pit supporting; The underground continuous wall; Steel support;Equivalent beam method目录第一章绪论 (1)1.1 毕业设计目的及意义 (1)1.2 国内外研究现状简述 (1)1.3 毕业设计主要内容及方法 (1)第二章工程概况 (2)2.1 工程简介 (2)2.1.1 设计依据 (2)2.1.2 设计原则 (2)2.2 工程地质与水文地质条件 (2)2.2.1 工程地质条件 (2)2.2.2 地震烈度 (5)2.2.3 水文地质条件 (5)2.2.4 工程地质评价 (6)2.3 车站基坑周边情况 (6)2.3.1 车站基坑周边管线情况 (6)2.3.2 车站基坑周边建筑物情况 (7)2.3.3 车站基坑周边交通疏解情况 (7)第三章支护方案的选择与比较 (9)3.1 基坑支护的类型及其特点和适用范围 (9)3.1.1 深层搅拌水泥土围护墙 (9)3.1.2 土钉墙 (9)3.1.3 排桩支护 (9)3.1.4 槽钢钢板桩 (10)3.1.5 SMW工法 (10)3.1.6 地下连续墙 (10)3.2 方案的比较及确定 (11)3.2.1 基坑的特点 (11)3.2.2 支护方案的选择 (11)第四章支护结构设计 (13)4.1 土压力计算参数确定 (13)4.1.1 地面荷载的确定 (13)4.1.2 计算参数的确定 (13)4.2 结构内力计算 (15)4.2.1 计算理论的确定 (15)4.2.2 初步选定各支撑点位置 (15)4.2.3 土压力计算 (15)4.2.4 用等值梁法计算弯矩 (17)4.3 地下连续墙的配筋计算 (24)4.3.1 纵筋配置 (24)4.3.2 水平筋配置 (27)4.4 支撑设计 (27)4.4.1 方案比较 (27)4.4.2 内支撑系统的材料及结构布置 (27)4.4.3 支撑设计 (27)4.4.4 立柱设计 (29)4.5基坑的稳定性验算 (29)4.5.1 概述 (29)4.5.2 基坑的整体稳定性验算 (29)4.5.3 基坑的抗隆起稳定验算 (30)4.5.4 基坑支护结构踢脚稳定性验算 (31)4.6 基坑变形估算及控制 (32)4.6.1 概述 (32)4.6.2 水平位移估算 (32)4.6.3 基坑隆起估算 (32)4.6.4 地表沉降估算 (33)第五章支护结构施工 (34)5.1 地下连续墙的施工 (34)5.1.1 导墙施工 (34)5.1.2 槽段开挖施工 (35)5.1.3 钢筋笼吊装施工 (37)5.1.4 接头形式 (39)5.1.5 泥浆系统施工 (39)5.2 钢支撑施工 (40)5.3 地下连续墙施工难点 (42)5.3.1 导墙施工的难点及对策 (42)5.3.2 成槽的难点及对策 (43)5.3.3 钢筋笼安装难点及对策 (44)5.3.4 导管装配、浇筑混凝土的难点及对策 (44)5.4 工程质量的保证 (44)5.5 文明施工措施 (45)5.6 环境保护措施 (45)第六章结论 (47)参考文献 (48)致谢 (49)第一章绪论1.1毕业设计目的及意义基坑支护工程造价高，开工数量多，是各施工单位争夺的重点，由于其技术复杂，涉及范围广，变化因素多，也是工程中最具有挑战性的技术难点，同时也是降低工程造价，确保工程质量的重点。
基坑支护毕业设计
南京某地铁车站维护结构设计摘要基坑工程是为保证基坑施工、主体地下结构的安全和周围环境不受损害而采取的支护结构、降水和土方开挖与回填，包括勘察、设计、施工、监测和检测等的一项综合性很强的系统工程。
基坑工程是土力学基础工程中一个古老的传统课题，同时又是一个综合性的岩土工程问题。
随着基坑的开挖越来越深、面积越来越大，基坑围护结构的设计和施工越来越复杂，所需要的理论和技术越来越高。
深基坑工程涉及结构工程、岩土工程和环境工程等众多学科领域，综合性高，影响因素多，设计计算理论还不成熟，在一定程度上还依赖于工程实践经验。
本文在第一章中介绍了深基坑的发展状况、人们对其设计理论的研究状况及重点研究方向。
第二章介绍了本工程的工程背景和工程的相关的地质条件及相关的土层参数。
第三章通过基坑特点的分析及维护方案选择的原则确定了本工程的基坑支护方案。
第四章主要进行了基坑围护结构的计算，包括土压力的计算，支撑内力的计算，维护结构的配筋计算，支撑结构的配筋计算等内容。
第五章初步讨论了该工程的施工方案。
第六章简要的论述了关于该基坑施工质量保证措施相关内容。
关键词：基坑工程 ,基坑维护,施工MAINTENANCE DESIGN OF NANJING METRO STATIONSTRUCTUREABSTRACTFoundation pit engineering is to ensure the foundation pit construction, The main underground safety of structure and the surrounding environment is not damaged and the supporting structure, Rainfall and earth excavation and backfill, including survey, design, construction, monitoring and detection of such a comprehensive system engineering. Soil mechanics and foundation engineering foundation pit engineering is a traditional topic, but also a complex geotechnical engineering problems. With the increasingly deep excavation, the area is larger and larger, retaining structure of foundation pit design and construction is getting more and more complex, the need for theory and technology is more and more high.Deep foundation pit engineering relates to structural engineering, geotechnical engineering and environmental engineering and other fields, comprehensive high, affected by many factors, design calculation theory is not mature, to a certain extent is also dependent on the experience of Engineering practice.In the first chapter of this article introduces the development condition of deep foundation pit, the design theory research status and key research direction. The second chapter introduced the engineering background and engineering related geological conditions and related parameters of soil layers. The third chapter through analysis of characteristics analysis and maintenance scheme selection principle to determine the engineering of foundation pit supporting scheme. The fourth chapter of foundation pit enclosure structure calculations, including the calculation of soil pressure, supporting structure internal force calculation, maintenance of structural reinforcement calculation, support structure reinforcement calculation etc. The fifth chapter discusses the engineering construction scheme. The sixth chapter briefly discusses on the foundation pit construction quality assurance measures.KEYWORDS: foundation engineering、foundation pit maintenance、construction目录摘要（中文） (I)摘要（外文）....................................................... I I 1绪论.. (1)1.1深基坑工程的发展状况 (1)1.2深基坑支护设计理论及计算方法研究现状 (2)1.3深基坑工程中存在的主要问题及重点研究方向 (4)2概述 (6)2.1工程概况 (6)2.2气象 (6)2.3地形、地貌、地质、水文 (6)2.4工程地质 (8)2.4.1场地岩土工程性质 (8)2.4.2岩土物理力学性质 (10)3车站围护设计方案 (13)3.1设计依据 (13)3.1.1设计依据 (13)3.2.2设计原则 (14)3.3.3设计方案选择 (14)4车站维护结构设计计算 (16)4.1关于探测点处断面设计 (16)4.1.1第一道支撑计算 (16)4.1.2第二道支撑计算 (22)4.1.3第三道支撑计算 (22)4.1.4第四道支撑计算 (23)4.1.5排桩入土深度计算 (23)4.1.6最大弯矩计算 (24)4.1.7配筋计算 (26)4.1.8冠梁计算 (27)4.1.9电算结果 (27)5施工方案 (46)5.1施工总体步骤 (46)5.1.1施工总体流程 (46)5.1.2施工组织方式 (46)5.2相邻搅拌桩施工顺序 (46)5.2.1施工工艺 (46)5.2.2施工质量保证技术组织措施 (47)5.3钻孔灌注桩施工方案 (49)5.3.1钻孔灌注桩施工工艺 (49)5.3.2测量放样 (51)5.3.3护筒埋设 (51)5.3.4成孔施工 (51)5.3.5清孔 (52)5.3.6钢筋笼制作 (52)5.3.7钢筋笼安放 (53)5.3.8水下砼施工 (53)5.3.9钻孔灌注桩施工技术要点 (54)5.4钢筋混凝土圈梁施工 (58)5.5土方开挖 (59)5.5.1土方开挖 (59)5.6深井降水施工 (60)5.6.1工艺流程 (60)5.6.2管井施工方法及技术措施 (60)5.6.3深井降水停止 (62)5.6.4降水注意事项 (62)5.6.5井措施 (62)6施工质量保证措施 (64)6.1质量保证体系 (64)6.2开工前质量准备工作 (64)6.3施工过程质量控制 (65)结论 (68)参考文献 (69)致谢 (70)1绪论1.1深基坑工程的发展状况自80年代以来，我国城市建设进入了一个新的发展时期，高层、超高层的建筑越来越多，仅从1990 年到2000 年的十年间，我国各大中城市己建10 层以上的建筑物超过 1.5 亿m 2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录前言 (1)第一章工程概况 (2)1.2水文地质工程地质条件 (2)1.2.1 车站工程地质层分布与特征描述 (2)1.2.2 水文地质条件 (4)1.2.3 不良地质现象 (4)第二章支护方案的选择及比较 (5)2.1基坑支护的类型及其特点和适用范围 (5)2.1.1 深层搅拌水泥土围护墙 (5)2.1.2 土钉墙 (5)2.1.3 排桩支护 (5)2.1.4 槽钢钢板桩 (5)2.1.5 钻孔灌注桩 (6)2.1.6 钢板桩 (6)2.1.7 SMW工法 (6)2.1.8 地下连续墙 (7)2.2方案的比较及确定 (7)2.2.1 基坑的特点 (7)2.2.2 支护方案的选择 (7)第三章土压力计算 (9)3.1荷载的确定 (9)3.2地下水对土压力的影响 (9)3.3按分层土计算土压力 (10)3.4参数加权平均计算 (11)第四章结构内力计算 (14)4.1计算理论的确定 (14)4.2结构内力计算及配筋 (14)4.2.1 土压力计算 (14)4.2.2 用等值梁法计算弯矩 (16)4.3地下连续墙的配筋计算 (23)第五章基坑稳定性分析 (26)5.1基坑的整体稳定性验算 (26)5.2基坑的抗隆起稳定验算 (26)5.3基坑的抗渗流稳定性验算 (28)5.4基坑支护结构踢脚稳定性验算 (29)第六章支撑设计 (31)6.1方案比较 (31)6.2围檩设计 (31)6.3支撑设计 (33)6.4立柱设计 (34)第七章基坑变形估算及控制 (35)7.1概述 (35)7.2基坑的变形估算 (35)7.2.1 水平位移估算 (35)7.2.2 基坑隆起估算 (35)7.2.3 地表沉降估算 (36)第八章降水设计 (37)8.1概述 (37)8.2降水的作用 (37)8.3降水方案选择 (37)8.3.1 降水施工方案 (37)8.3.2 降水的设计 (38)第九章施工组织设计 (39)9.1地下连续墙施工主要技术措施 (39)9.2地下连续墙的施工 (39)9.3保证工程质量的主要技术措施 (45)9.4技术管理措施 (48)9.5安全生产措施 (49)9.6文明施工措施 (52)9.7环境保护措施 (54)第十章地下连续墙施工的常见问题及处理 (63)10.1连续墙施工的问题及处理 (63)10.2土方开挖的应急措施 (66)结论 (68)参考文献 (69)致谢.................................................................................................... 错误！未定义书签。
前言基坑工程是我国当前地基基础领域一个重要的研究方向。
基坑工程在二十世纪八十年代末才开始全面、深入地研究与工程实践，但随着我国建设事业的发展,城市的高层建筑大量涌现，极大的推动了深基坑工程设计理论和施工技术的不断发展,同时也产生了大量的深基坑支护设计与施工问题。
国内外大量工程实践表明，许多工程的最危险阶段不一定是在正常使用阶段，而是在建造阶段和老化阶段。
对许多工程事故常常发生在施工阶段而言，其原因除了施工质量没有保证、施工方法发生了不合理的改变、人为错误等原因以外，重要原因之一是由于对环境、地质、荷载等因素认识不足而导致设计和施工中的某种失误和疏忽所致。
深基坑工程是与众多因素相关的综合技术，是一个系统的工程问题，必须具有结构力学、土力学、地基基础、地基处理、原位测试等多种学科知识，同时具有丰富的施工经验，并结合拟建场地的土质和周围环境情况，才能制定出因地制宜的支护结构方案和实施办法。
它与场地工程勘察、支护结构设计、施工开挖、基坑稳定、降水、施工管理、现场监测、相邻场地施工相互影响等密切相关。
基坑设计与施工涉及地质条件、岩土性质、场地环境、工程要求、气候变化、地下水动态、施工程序和方法等许多相关的复杂问题，是理论上尚待完善、成熟和发展的综合技术学科。
如何根据场地工程性质、水文地质、环境条件制定合理的设计方案；如何在保证稳定性的前提条件下，设计最经济的方案，也是基坑比较重要的问题。
因此在基坑工程设计与施工中，需要严谨、周密的分析与计算。
本设计是关于苏州宝带西路站基坑的设计。
主要包括了四个大的方面：支护方案的选择、围护结构设计与计算、基坑的降排水和施工组织设计。
根据基坑的工程概况及其特点，在考虑基坑的安全性和经济性的前提下选择了组合拱结构作为挡土结构、深层水泥搅拌桩作为止水帷幕。
采用郎肯理论计算水土压力，墙体内力、弯矩和嵌固深度。
在基坑的降排水设计中，采用了真空井点降水。
在施工组织设计中详细的叙述了地下连续墙的施工工艺流程和施工要点。
第一章 工程概况1.1 工程概况宝带西路车站宝带西路站位于宝带西路与盘蠡路交叉路口，沿盘蠡路南北向布置。
车站东北侧为苏州市供电局吴城分局，东南侧为盘蠡南苑、薛家塔别墅、薛家塔，西北侧为盘蠡村，西南侧为美之国住宅小区。
路口南北方向为盘蠡路，现状为城市主干路。
东西方向为宝带西路，现状为城市主干路。
沿盘蠡路东侧有一条小河，宽10－12m ，规划河底标高为－0.9m 。
1.2 水文地质工程地质条件1.2.1 车站工程地质层分布与特征描述根据地质资料，地层层序自上而下依次为：①1杂填土层：褐黄～灰～杂色，松散，以水泥、沥青路面为主，局部含较多碎石、混凝土块等建筑垃圾，局部有架空现象。
属第四系全新统（Q4）近代人工堆积物，层厚0.40～10.70m ，平均层厚1.50m ，层底标高-7.76～3.08m ，该层压缩性不均，土质不均。
①3素填土层：褐黄～灰黄色，松软，以粘性土为主，含少量碎石，含植物根茎。
属第四系全新统（Q4）近代人工堆积物，层厚0.50～3.90m ，平均层厚1.66m，层底标图1.1 宝带西路车站总平面图高-2.27～1.48m，层顶标高-0.38～3.42m，该层压缩性不均，土质不均。
③1粘土：褐黄～灰黄色，可塑为主，局部硬塑，干强度高。
为第四系晚更新统（Q32-3）冲湖积相沉积物，层厚0.70～4.60m，层底标高-4.30～-1.98m，层顶-2.21～1.48m，压缩性中等。
③2粉质粘土：灰黄～青灰色，可塑为主，局部软塑，局部夹薄层粉土，稍有光泽，干强度、韧性中等，无摇振反应。
为第四系晚更新统（Q32-3）冲湖积相沉积物，层厚0.50～5.40m，层底标高-8.70～-2.99m，层顶标高-4.30～-1.98m，该层压缩性中等。
④2粉质粘土：灰色，流塑，夹薄层粉土，稍有光泽，干强度中等。
为第四系晚更新统（Q32-2）海陆交互相沉积物，层厚 3.60～9.50m，层底标高-15.90～-9.79m，层顶标高-9.95～-5.20m，该层压缩性中等偏高。
④3粉砂层：灰色，偶呈灰黄、灰绿色,欠均匀，局部夹薄层状粘性土，层中有时为粉土、局部呈细砂。
层底埋深11.4～27.0m、层底标高-8.18～-25.20m,饱和，中密，振动后易液化，压缩性中等。
④5粉质粘土：灰色，流塑，夹薄层粉土，局部夹淤泥质粉质粘土薄层，干强度、韧性中等，无摇振反应。
为第四系晚更新统（Q32-2）海陆交互相沉积物，层厚1.30～22.10m，平均层厚9.24m，层底标高-35.99～-17.14m，层顶标高-20.48～-10.66m，该层压缩性中等偏高。
④6粉土夹粉砂：灰色，中密～密实，很湿，夹薄层粉质粘土层，无光泽，干强度低，摇振反应迅速。
为第四系晚更新统（Q32-2）海陆交互相沉积物，层厚8.60～33.50m，层底标高-57.48～-31.15m，层顶标高-26.92～-22.40m，该层压缩性中等偏低，为承压含水层，透水性较好。
⑧1粉砂：灰色，密实，饱和，矿物成份以石英长石为主，夹少量砾石，含云母碎屑，夹粉土薄层，局部夹较多薄层粉质粘土，为第四系中更新统（Q21）冲湖相沉积物，层厚2.50～10.40m，层底标高-66.96～-58.59m，层顶标高-57.49～-57.79m，该土层压缩性中等偏低。
⑧2粉质粘土：灰色，软塑为主，局部青灰色，可塑，稍有光泽，干强度中等，韧性中等，无摇振反应，为第四系中更新统（Q21）冲湖相沉积物，层厚 1.80～6.60m，平均层厚4.83m，层底标高-65.59～-64.59m，层顶标高-62.79～-58.59m，该土层压缩性中等。
⑨1粉质粘土夹粘土：灰绿~灰色，硬塑为主，局部可塑，夹少量粘土层，干强度中等，为第四系下更新统（Q13）冲湖积相沉积物，本次勘察未揭穿，最大控制厚度2.7米，土层压缩性中等。
物理力学性质指标综合建议值表土层代号及名称重度γ(kN/m3)基床系数K(MPa/m)地基承载力特征值f ak(kPa)静止侧压力系数K0钻孔桩参数直剪(固快) 垂直水平q sik(kPa)q pk(kPa)C(kPa)φ(度)①3素填土19.0 10.0 12.0 0.60 20.0 15.0③1粘土20.0 26.0 32.0 210 0.48 65 57.5 14.7③2粉质粘土19.6 20.0 24.0 160 0.50 48 23.6 16.1④2粉质粘土18.8 12.0 13.0 110 0.54 32 21.1 16.6④6粉砂夹粉土19.6 35.0 40.0 200 0.40 60 1000 8.6 31.11.2.2 水文地质条件（1）潜水潜水主要赋存于浅部粘性土层中，受区域地质、地形及地貌等条件的控制。
其下的③1粉质粘土层，③2粉质粘土层，均属于不透水层。
勘察期间，稳定水位标高2.00m，据区域水文资料，苏州市历年最高潜水位标高2.63m，最低潜水位标高为0.21m，年水位变幅为1~2m。
（2）微承压水微承压水赋存于第一隔水层下的砂性土层中（B层砂），埋深5~6m，厚度8~15m，赋水性中等。
（3）承压水区内承压水主要赋存于深部的砂性土层中，埋深大于25m，赋水性中等。
1.2.3 不良地质现象本场地在勘探深度范围内未发现地裂隙、岩溶、土洞、河岸滑坡及浅层活动断裂等不良地质作用存在。
场地内20m以浅的④1粉土、④3粉砂夹粉土、④4粉土夹粉砂层为不液化土层，地基土不存在液化趋势。
第二章支护方案的选择及比较2.1 基坑支护的类型及其特点和适用范围2.1.1 深层搅拌水泥土围护墙深层搅拌水泥土围护墙是采用深层搅拌机就地将土和输入的水泥浆强行搅拌,形成连续搭接的水泥土柱状加固体挡墙。
水泥土围护墙优点:由于一般坑内无支撑,便于机械化快速挖土;具有挡土、止水的双重功能;一般情况下较经济;施工中无振动、无噪音、污染少、挤土轻微,因此在闹市区内施工更显出优越性。
水泥土围护墙的缺点:首先是位移相对较大,尤其在基坑长度大时,为此可采取中间加墩、起拱等措施以限制过大的位移;其次是厚度较大,只有在红线位置和周围环境允许时才能采用,而且在水泥土搅拌桩施工时要注意防止影响周围环境。
