SPSS统计绘图功能
SPSS统计分析及统计图表的绘制指导书
(1)Statistics选项:AgglomerationSChedUle：凝合状态表。
显示聚类过程的每•步合并的类或样品、被合并的类或样品之间的距离以与样品或加入到一类的类水平。
Proximitymatrix：相变量似矩阵。
给出各类之间的距离或相像测度值。
ClusterMembership：类成员。
显示每个样品被安排到的类或显示若干步凝合过程。
详细内容有三个选项：①None：不显示类成员表，是默认值：②Singlesolution:要求列出聚为肯定类数的各样品所属的类：③RangeofSOlUtiOnS:要求列出某个范围中每•步各样品所属的类。
(2)Plol选项Dendrogram：树形图。
Icicle：冰柱图。
(3)Method选项Cluster：聚类方法选择。
Measure；对距离和相像系数的不同测量方法。
TransformValues：转换数值的方法，标准化方法。
TransformMeaSUreS:测度的转换方法。
<4)实例演示①一维集群分析(按年龄集群)②促销市场的选择③各省份依据产业结构、水平分类（5）聚类要留意的问题①聚类结果主要受所选择的变量影响"假如去掉•些变量，或者增加一些变量，结果会很不同。
②相比之卜.，聚类方法的选择则不那么重要了。
因此，聚类之前肯定要目标明确。
③另外就分成多少类来说，也要有道理。
只要你兴奋，从分层聚类的计算机结果可以得到任何可能数量的类。
但是，聚类的目的是要使各类距离尽可能的远，而类中点的距离尽可能的近，而旦分类结果还要有令人信服的说明。
这一点就不是数学可以解决的广。
判别分析（AnaIyZe/Classify/DiSCriIiinate）1.基木概念判别分析探讨方法是依据已知对象的某些观测指标和所屈类别来推断未知对象所属类别的一种统计学方法。
与聚类分析有所不同的是：判别分析法首先须要对所探讨对象进行分类，进•步选择若干对观测对象能够较全面地描述的变量，建立判别函数。
SPSS统计绘图功能详解精选幻灯片
Category Axis框：选入gender
Define stacks by框：选入生源
单击OK。
ppt课件.
17
ppt课件.
18
ppt课件.
19
§4.2 线图
线图实际上和条图是一回事，可以认为 它就是条图的变形，条图是用直条的高低表 示多少，而线图是用点的高低来表示，然后 又用直线将各点连接而成。
第五章 SPSS统计绘图功能详解
ppt课件.
1
如同数据的表格化一样，数据的图形画也会 使得我们从图形就可以得到信息。在常用的统 计软件中，各种软件均可作图，而SPSS绘制的 统计图较为美观，可以满足大多数情况下的要 求。 EXECL的统计绘图功能非常的强，我们还 有必要学习SPSS的绘图功能吗？
这个问题我的看法是：EXCEL由于它的纯中 文界面和简单而强大的绘图功能，使得可以用 它来直接绘制各种简单的统计图，但是，EXCEL 可以直接绘制的统计图种类有限，象误差条图、 自回归图等它就无能为力，即是它支持的线图、 条图等，如果过于复杂，如叠式条图、累计条 图等也无法作出，而这些图在统计中是经常会 碰到的，此时就只有采用统计软件来绘制， SPSS就是其中的佼佼者
Summarizes for groups of variables单选框：
选中，单击Define
Bars repesent框：选入月伙食费。
Other summary function单选框：选中
Variable框：选入gender
Change summary钮：单击
mean单选框：单击
单击continue钮
ppt课件.
6
选择最后一项 “Other summary function”，系统开 启summary function 对话框 ,点击Change Statistic.进入不同 统计量的选择框。
SPSS统计图表绘制MS
高低图
高低图（High-Low Charts）是用多个 垂直线段来表示数 值区域的统计图， 例如一组测定值的 范围（最小值-最大 值）、95%置信区 间（下限-上限）、 ±1.96·SD（低值均值-高值）等。
箱图
箱图（Boxplot）， 又称箱锁图，是表 示样本数据的中位 数、四分位数和极 端值的统计图形。
直方图
直方图（ Histogram）是用 条形的长短来表示 连续性频数大小的 统计图。
本章小结
本章详细介绍了各种统计图表的具体操作步骤。由于 图表本身具有易于比较、展示数字关系的特点，因此 ，在统计分析中，SPSS的“图表（Graphs）”菜单使 用极为广泛，常常与“分析（Analyze）”菜单的统计 功能搭配使用。例如，进行频数分析时绘制直方图， 进行探索性分析时绘制箱型图，进行时间序列分析时 绘制折线图等，读者可在以后的实践应用中具体体会 。
统计图表绘制
电子工业出版社
提纲
1. 条形图 2. 线图 3. 面积图 4. 饼图 5. 高低图
提纲
6. 箱图 7. 直方图 8. 本章小结
条形图
条形图（Bar Charts），又称带 形图或柱形图，它 是利用相同宽度的 条形的长短或高低 来表现统计数据大 小或变动的统计图 。
线图
线图（Line Charts ），又称曲线图， 它是利用点的高低 来表明数据升降情 况的一种统计图。
面积图
面积图（Area Charts），又称区 域图，是用面积来 表现连续性的频数 分布的统计图。面 积越大，频数越多 ，反之亦然。制作 面积图的原始数据 大多为频数分布表 。
饼图
饼图（Pie Charts） 是用扇形的大小来 表示数值大小的统 计图。饼图简单易 懂，并且便于比较 ，因此，饼图的制 图过程使用最为广 泛。
第5章 SPSS的绘图功能
第5章SPSS的绘图功能5.1、菜单功能介绍☆Gallery画廊窗口，该选项实际上是一个打开图形协助的快捷窗口，相当于一个自学向导。
☆Interactive：交互式统计图☆Bar：条形图☆Line：线形图☆Area：面积图☆Pie：圆饼图☆High-Low：高低图☆Pareto：帕雷托图☆Control：控制图☆Boxplot：箱形图☆Error Bar：误差条形图☆Scatter：散点图☆Histogram：直方图☆ P-P：反映变量分布累加比与正态分布配加比之间关系的图形☆Q-Q反应分布的分位数与正态分布分元数之间关系的图形☆Sequence：序列图☆ROC Curve 产生受试者特征曲线☆Time Series 时间序列图☆Map：主题式地图，将统计数据整合地图直接呈现出。
5.2 条形图一、基本概念1、适用范围：各个层次的变量均适用2、两个基本选择：（1）条形图类型选择Bar Charts☆Simple简单条形图这种类型用拥有间隔的等宽条带表示各类统计数据的大小，通过它可以很明显的某一分类导向的数据之间的对比情况。
☆Clustered 分组条形图分组条形图是相对于简单条形图中的每一个条带对应的数据基于其他变量作进一步的分类，并且用没有间距的条代表示这一次级的分类。
☆Stacked 分段条形图分组条形图是相对于简单条形图中的每一个条带对应的数据基于其他变量作进一步的分类，并且用这一次级的分类数据的相对大小的比例关系，将原条带分段，并用不同的颜色或阴影填充方式来表示这种分段。
（2）统计量综述方式选择Data in Chart are☆Summaries for groups of Cases个案分组综述方式条形图反映了按同一变量取值不同进行分类汇总。
☆Summaries of Separate V ariables 变量综述方式条形图反映了按不同变量进行分类汇总。
☆Summaries of individual Cases 个案综述方式条形图反映数据的观测值。
SPSS常用统计图形的制作和编辑
SPSS常⽤统计图形的制作和编辑第七章常⽤统计图形的制作和编辑统计图——描述统计的重要⽅法，不仅如此，⽬前在推断统计中，统计图形化分析⽅法也起着愈加重要的作⽤。
⼀、SPSS对话框元素介绍SPSS绘图功能基本上集中在GRAPH菜单中。
GRAPH菜单简介：①Gallery：⼀个统计绘图⾃学向导⼯具。
②interactive: 主要是⽤于绘制复杂的交互式统计图，详细内容见第⼋章。
③map: 统计地图，⽬前应⽤还不是⾮常普及④bar, line, area: 条图、线图、⾯积图，三种图形基本上是⼀回事，可以相互转换。
⑤scatter : 散点图，最常⽤的观察数据变动趋势的图形⑥P-P，Q-Q：⽤于检验数据是否服从某种分布（如正态分布）的图形⑦Histogram: 直⽅图，⽤于观察数据分布的常⽤图形⑧Pie：饼图，⽤于观察总体内在结构的图形。
⑨其他统计图（略）划横线部分为本章学习内容。
⼆、统计图形⼊门——条图注：在本节中，将详细讲述如何绘制条图，⽽线图、⾯积图与条图基本上是⼀回事，三种图形可以相互转换，掌握⼀种，触类旁通。
（⼀）、条图对话框介绍：选择Graph——Bar，进⼊条图界⾯。
1、条图类型①Simple ：简单条图（单式条图），⽤于表⽰单个指标的变动②Clustered: 复式条图（分组条图），⽤于表⽰两个或多个指标③Stacked: 分段条图，⽤于表⽰某个变量的内部构成情况2、条图中数据的表达⽅式①、summaries for groups of cases，对同⼀变量的多个取值分别进⾏汇总统计②、summaries for groups of variables ，对多个变量各⾃进⾏汇总③、values of individual cases，对每条记录分别进⾏绘制（⼆）、如何绘制简单条图例1：见书P84（1）⾸先根据题⽬确定条图中横纵轴各⾃表达的含义。
本例中要求按照对象不同将得分进⾏分类汇总，对象取值为1~12，得分score，可知，subject 为分类变量，score为汇总变量。
SPSS数据文件的管理及其统计绘图功能详解(doc 180页)

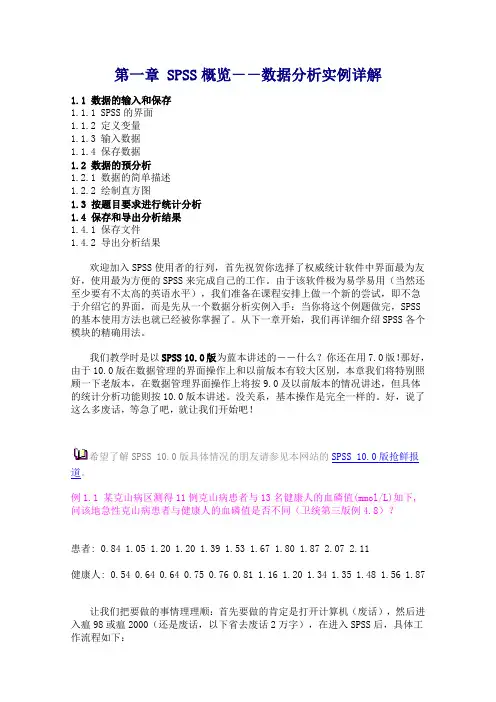

第一章 SPSS概览－－数据分析实例详解1.1 数据的输入和保存1.1.1 SPSS的界面1.1.2 定义变量1.1.3 输入数据1.1.4 保存数据1.2 数据的预分析1.2.1 数据的简单描述1.2.2 绘制直方图1.3 按题目要求进行统计分析1.4 保存和导出分析结果1.4.1 保存文件1.4.2 导出分析结果欢迎加入SPSS使用者的行列，首先祝贺你选择了权威统计软件中界面最为友好，使用最为方便的SPSS来完成自己的工作。
由于该软件极为易学易用（当然还至少要有不太高的英语水平），我们准备在课程安排上做一个新的尝试，即不急于介绍它的界面，而是先从一个数据分析实例入手：当你将这个例题做完，SPSS 的基本使用方法也就已经被你掌握了。
从下一章开始，我们再详细介绍SPSS各个模块的精确用法。
我们教学时是以SPSS 10.0版为蓝本讲述的－－什么？你还在用7.0版！那好，由于10.0版在数据管理的界面操作上和以前版本有较大区别，本章我们将特别照顾一下老版本，在数据管理界面操作上将按9.0及以前版本的情况讲述，但具体的统计分析功能则按10.0版本讲述。
没关系，基本操作是完全一样的。
好，说了这么多废话，等急了吧，就让我们开始吧！希望了解SPSS 10.0版具体情况的朋友请参见本网站的SPSS 10.0版抢鲜报道。
例1.1 某克山病区测得11例克山病患者与13名健康人的血磷值(mmol/L)如下, 问该地急性克山病患者与健康人的血磷值是否不同（卫统第三版例4.8）？患者: 0.84 1.05 1.20 1.20 1.39 1.53 1.67 1.80 1.87 2.07 2.11健康人: 0.54 0.64 0.64 0.75 0.76 0.81 1.16 1.20 1.34 1.35 1.48 1.56 1.87让我们把要做的事情理理顺：首先要做的肯定是打开计算机（废话），然后进入瘟98或瘟2000（还是废话，以下省去废话2万字），在进入SPSS后，具体工作流程如下：1.将数据输入SPSS，并存盘以防断电。
SPSS统计图的制作
二、统计图的分类
统计图的分类方法体系很多，但和统计学体系较贴近 的分类方法是首先按照其呈现变量的个数，从而可以 将统计图大致分为单变量图、双变量图、多变量图 等，然后再根据不同变量的类型进行更细的统计图的 区分。(P158) 用于定量资料描述的统计图主要有线图、箱式图、直 方图、多边图、散点图等； 分类数据的统计图主要有 直条图和百分条图等 。
如何有效地组织、整理和表达数据的信息？
40
一、频数表 (Frequency Table)
频数表：同时列出观察指标的可能取值区间及 其在各区间内出现的频数。
1.确定组数kБайду номын сангаас通常选择在8～15之间 2.确定组距： 参考组距为R/k , R为全距 3.确定组限: 应符合专业习惯 4.对各组段计数：划记或由软件完成
35
36
37
38
5. 直方图（histogram）
z 概念：以各矩形面积来代表各组频数的多 少。
z 适用资料：连续变量的频数分布。 z 绘制要点
¾ 坐标轴：横轴代表变量值，要用相等的距离 表示相等的数量。纵轴坐标要从0开始。
¾ 各矩形间不留空隙。 ¾ 对于组距相等的资料可以直接作图；组距不
等的资料先进行换算，全部转化为组距相等 的频数，用转化后的频数作图。
39
例 从某单位1999年的职工体检资料中获得101名 正常成年女子的血清总胆固醇的测量结果, 结果如 表所示：
2.35 3.32 5.35 4.14 4.13 2.78 4.26 3.58 4.34 4.27 4.77 4.88 3.02 4.73 4.47 5.34 4.70 4.81 5.71 5.04 4.40 5.27 4.63 5.50 5.24 4.97 4.71 4.44 4.94 5.05 4.78 4.52 4.63 …… 4.93 3.00 3.25
SPSS统计分析基础绘图
Coefficiena ts
UnstandardizSetdandardized CoefficientsCoefficients
Model
B Std. Error Beta
t
1 (Cons7ta2n.0t)89 3.970
18.159
体重 .768 .065
.55011.816
a.Dependent Variable: 收缩压
分类 第25百分位数又称第一个四分位数（First Quartile）,用Q1表示；第 50百分位数又称第二个四分位数（Second Quartile）或中位数，用Q2表示；第 75百分位数又称第三个四分位数（Third Quartile）,用Q3表示。若求得第p百
分位数为小数，可完整为整数。
例如，2000名学生考试成绩从低到高排序， Q1指排在500名的成绩，Q2 指排在1000名的成绩， Q3指排在1500名的成绩。如果某人成绩为98%位数，则排
6、园图
（二）图形编辑
图形编辑窗口
双击图形进入编辑窗口
● File 菜单。 ﹡Save Chart Template 存为图形模板 ﹡Apply Chart Template 调用图形模板 ﹡Export Chart XML 存为XML文件（一种标记语言）
● Edit 提供图形特征的编辑功能，包括X、Y、Z轴修改 ● View 工具选择 ● Option 参考线、标题、注释、文字框、刻度等 ● Elements 图形元素的编辑 ● Transform 各种图形的切换 ● Help 帮助功能
平 均 60 分 数 分 40
总成绩 第1 站成绩 第2 站成绩 第3 站成绩
()
20
0 2006
