汽车的电源系统
20112011-9-25 7
4．外壳 ． 蓄电池外壳由电池槽和电池盖组成。其功用是盛装电解液和极板组。
电池槽由隔壁分成6个互不 相通的单格，底部制有凸起的筋 条，用于放置极板组。 每个单格都有一个加液孔 ，用于加注电解液或检测电解液 密度。加液孔用螺塞或盖板密封 ，防止电解液外溢。 在加液孔盖上设有通气孔 ，以便排出化学反应所放出的气 体。该通气孔在使用中应保持畅 通，以防止外壳膨胀或发生事故 。
六．蓄电池的充、放电特性 蓄电池的充、
蓄电池的工作特性包括放电特性和充电特性，与蓄电池工作特性有关的技术参 数有蓄电池的静止电动势、内阻、端电压及电解液的相对密度。 （1）静止电动势 ） 静止状态下(即不充电、不放电的情况下)，蓄电池两极板间所具有的电位 差，用Ej表示。其大小取决于电解液的相对密度和温度，用经验公式表示： Ej＝0.85+ρ25℃（V） （2）内阻 ） 电流流过蓄电池时所受到的阻力称为蓄电池的内阻。 1)极板内阻 2)隔板内阻 3)电解液内阻 （3） 端电压 ） 蓄电池在无负载状况下测得的电压即为端电压。
20112011-9-25 15
1．放电特性 ． 蓄电池的放电特性是指蓄电池在恒定电流放电状态下，端电压Ｕｆ、电解 液相对密度ρ25℃随放电时间变化的规律。 (1)ρ25℃按直线规律下降。 （2）蓄电池放电可分成三个阶段， 即开始放电阶段、相对稳定阶段和 迅速下降阶段。 1)开始放电阶段 放电开始时，极板空隙内的硫酸迅速 消耗，电解液密度迅速下降，浓差极化显 著增大，端电压从2.14V迅速下降到2.1V。 2)相对稳定阶段 端电压由2.0V下降到1.85V，基本呈 直线规律缓慢下降。
20112011-9-25
恒流放电特性曲线
16ቤተ መጻሕፍቲ ባይዱ
3)端电压迅速下降阶段： 端电压由1.85V迅速下降到1.75V。 蓄电池放电终了的特征为： 1)单格电池电压降到放电终止电压。 2)电解液密度降到最小终止值。 3.充电特性 充电特性 蓄电池充电特性是指蓄电池在恒定电流充电状态下，电解液相对密度ρ25℃ 、 蓄电池端电压Ｕc随充电时间变化的规律。
(1)ρ25℃按直线规律上升。 (2)蓄电池的充电过程可分为以下 几个阶段： 1)充电开始阶段 2)稳定上升阶段
20112011-9-25
3)充电末期
17
蓄电池充电终了的特征为： 1)端电压和电解液密度上升到最大值(2.7V)且在2h内不再上升。 2)电解液中剧烈冒气泡，呈“沸腾”现象。
七、蓄电池的性能指标
1．性能指标 ． （1）容量 1)概念：充足电的蓄电池按一定大小的电流连续放电时，其端电压降至 放电终止电压为止所输出的电量。 2)标示与单位：蓄电池的容量用C表示，单位为安时（A·h）。当电池以 恒定电流值放电时，其容量等于放电电流和连续放电时间的乘积，即：C=Iftf 3)作用：蓄电池容量用以表示其对外供电能力，衡量蓄电池性能的优 劣及选用蓄电池的重要指标。 4)分类：额定容量、起动容量、储备容量等。 20112011-9-25
蓄电池的单格 1-极柱 2-电池槽 3-隔壁 4-沉淀池壁 5-汇流条 6-极板组
20112011-9-25
8
5.连接条 连接条 （1）作用：将单格电池串联起来，以提 高蓄电池总成的端电压。 （2）材料：铅-锑合金。 （3）种类： 1）外露式—连接条外露在盖上。 2）跨接式—连接条在盖下跨过隔墙。 3）对焊式—极板柄穿墙连接。 6．接线柱 ． 蓄电池首、尾两极板组的横板上焊有接 线柱，接线柱的形状有圆锥式、L形和侧置 式3种。 接线柱分为正接线柱和负接线柱。为了 便于区分，正接线柱通常做成直径较粗，且 用“+”或符号“P”表示，表面常涂红色油漆 ；负接线柱通常做成直径较细，且用“-”或 符号“N”表示，表面可涂成蓝色或不涂颜色 。
极板组
隔 板 20112011-9-25 6
隔板的结构特点是一面平整，一面有沟槽。 注意：正极板在充、放电过程中的化学反应比较剧烈，沟槽面应对着正极板， 且与底部垂直。
3．电解液 ． （1）组成：铅酸蓄电池的电解液，是由相对密度1.84g／cm3的纯硫酸和蒸 馏水配制而成。 （2）密度：一般在1.24－1.31g／cm3的范围之内。气温低用高密度（防 冻），否则用低密度。 （3）影响：电解液的密度、温度、纯度影响蓄电池的性能、寿命。一般工 业用硫酸和普通水中，因含铁、铜等有害杂质，绝对不能加入到蓄电池中去， 否则易自行放电，且易损坏极板。故蓄电池电解液要用规定的蓄电池专用硫酸 和蒸馏水配制。电解液密度还与充放电状态直接相关。
电源系的工作过程 20112011-9-25 2
第一节 蓄电池
20112011-9-25
3
一、蓄电池的作用
1.在起动发动机时，向起动机提供强大的起动电流，同时给点火系统、电子 燃油喷射系统、仪表系统等用电设备供电。 2.当发电机不发电或电压较低时，向交流发电机磁场绕组、点火系统以及其 他用电设备供电。 3.当发电机正常供电时，将发电机剩余电能转换为化学能储存起来。 4.当发电机过载时，协助发电机向用电系统供电。 5.稳定电源电压、保护电子设备。
正极板：PbO2溶于电解液 PbO2+2H2O→Pb(OH)4 Pb(OH)4→Pb4+ + 4OHOH-留在电解液中，Pb4+ 沉附在正极板表面, 使正极板有+2.0V 在外电路未接通时，反应达到动态平衡时， 静止电动势为：E=2.0－(－0.1)=2.1V
20112011-9-25 12
2.放电过程 放电过程 将蓄电池的化学能转换成电 能的过程称为放电过程。 能的过程称为放电过程。 当蓄电池与外电路接通后,在正极 板上： Pb4+＋2e→Pb2+ Pb2+＋SO2-4→PbSO4 在负极板上： Pb－2e→Pb Pb 2e→Pb2+ Pb2+＋SO2-4→PbSO4 在电解液中： 2H+＋2OH-→2H2O 结论： 结论：放电过程中，极板上的活性物质与电解液中的硫酸逐渐转化为硫酸 铅； 正极板上得到电子，其电位逐渐降低，负极板上的电子不断流出其电位逐 渐升高，两极板间的电位逐渐差减小；电解液中的硫酸根离子逐渐减少，水不断 增多,结果使得电解液的密度不断下降。
20112011-9-25 10
四、蓄电池的型号
按机械工业部JB2599－85 《铅蓄电池产品型号编制方法》 标准规定，铅蓄电池的型号由 三部分组成，
蓄电池型号内容及排列
蓄电池型号含义
第一部分 串联的单格 电池数 用阿拉伯数 字表示 第二部分 蓄电池的类型 用大写的 汉语拼音字母 表示 如：Q--起 如：Q--起 动用铅蓄电池 N--内燃机 --内燃机 车用蓄电池 M--摩托车 --摩托车 用蓄电池 蓄电池的特征 用大写的 汉语拼音字母 表示 如：A--干 如：A--干 荷电铅蓄电池 H--湿荷电 --湿荷电 铅蓄电池 W--免维 --免维 护铅蓄电池 B--薄型极 --薄型极 板 无字母-无字母-第三部分 蓄电池的额定容 量 20h率放电率的 20h率放电率的 额定容量，单位 为A·h，单位略 去不写。 蓄电池的特殊性能 用大写的汉语拼音字 母表示 如：G--高起动率 如：G--高起动率 D--低温性能好 --低温性能好 S--塑料槽蓄电池 --塑料槽蓄电池
20112011-9-25
1
1.电源系的组成 电源系的组成 汽车电气设备所使用的电源是直流电源，它来 自蓄电池或发电机。由蓄电池、发电机、调节器及充 电状态指示装置、开关和导线等连接而成的电气系统 称为电源系统。
电源系的组成
2.电源系的工作过程 电源系的工作过程 在发动机正常工作时，由发电机向用 电设备供电并向蓄电池充电； 起动时，蓄电池向起动机供电； 为保证发电机输出的电压稳定在一定 范围内，防止因电压起伏过大而烧毁用电 设备； 充电状态指示装置指示蓄电池的充放 电状况。
极板的形状
正极板上的活性物质为二氧 化铅(Pb02)，呈深褐色；负极板 上的活性物质为海绵状纯铅 （Pb），呈青灰色。 一片正极板和一片负极板 浸入电解液中，可得到2V右右 的电动势。为增大蓄电池容量， 常将多片正、负极板分别并联组 成正、负极板组。
20112011-9-25
放射性栅架
5
正极板的强度较低，所以在单格 电池中，负极板总片数比正极板多一 片，从而使每一片正极板都处于两片 负极板之间，保持其放电均匀，且防 止变形。 2．隔板 ． 隔板的作用是将正、负极板隔离，防止两 极板短路。 隔板常用的材料有木质、微孔橡胶和微孔塑 料等。 微孔塑料隔板孔径小、孔率高、薄而软、生 产效率高、成本低，目前被广泛采用。
18
1）额定容量（Qe） GB／T5008.1—2005《起动用铅酸蓄电池技术条件》规定：将充足电的新蓄电 池在电解液温度为25±5℃条件下，以20h放电速率的放电电流连续放电至单格电池 平均电压降到1.75V时输出的电量称为蓄电池的额定容量，单位为A·h。 2）储备容量（tr） GB／T5008.1—2005《起动用铅酸蓄电池技术条件》规定：蓄电池在25±2℃ 条件下，以25A恒定电流放电到单格电池平均电压降到1.75V时的放电时间，称为蓄 电池的储备容量，单位为min。 （2）低温起动能力 低温起动能力是确定汽车蓄电池性能较常用的方法。 我国GB/5008.1-2005与GB/5008.2-2005标准中规定：在上面相同试验条件下， 以250A连续放电30s，蓄电池极间电压不得低于8.4V。

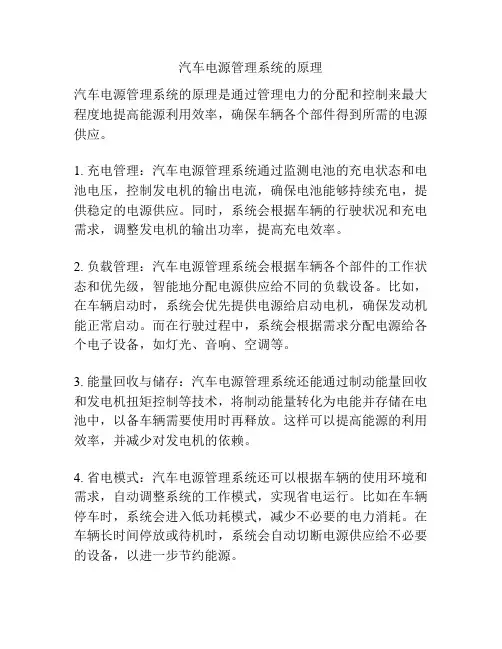

汽车电源管理系统的原理
汽车电源管理系统的原理
汽车电源管理系统的原理是通过管理电力的分配和控制来最大程度地提高能源利用效率，确保车辆各个部件得到所需的电源供应。
1. 充电管理：汽车电源管理系统通过监测电池的充电状态和电池电压，控制发电机的输出电流，确保电池能够持续充电，提供稳定的电源供应。
同时，系统会根据车辆的行驶状况和充电需求，调整发电机的输出功率，提高充电效率。
2. 负载管理：汽车电源管理系统会根据车辆各个部件的工作状态和优先级，智能地分配电源供应给不同的负载设备。
比如，在车辆启动时，系统会优先提供电源给启动电机，确保发动机能正常启动。
而在行驶过程中，系统会根据需求分配电源给各个电子设备，如灯光、音响、空调等。
3. 能量回收与储存：汽车电源管理系统还能通过制动能量回收和发电机扭矩控制等技术，将制动能量转化为电能并存储在电池中，以备车辆需要使用时再释放。
这样可以提高能源的利用效率，并减少对发电机的依赖。
4. 省电模式：汽车电源管理系统还可以根据车辆的使用环境和需求，自动调整系统的工作模式，实现省电运行。
比如在车辆停车时，系统会进入低功耗模式，减少不必要的电力消耗。
在车辆长时间停放或待机时，系统会自动切断电源供应给不必要的设备，以进一步节约能源。
汽车智能电源控制系统研究
汽车智能电源控制系统研究汽车智能电源控制系统是现代汽车重要的一个组成部分，其功能包括对汽车电源的监测、管理和控制，以提高汽车的性能、可靠性和节能性。
本文将从汽车智能电源控制系统的基本构成、功能特点、研究现状和发展趋势等方面进行论述。
一、汽车智能电源控制系统的基本构成汽车智能电源控制系统包括发电机、蓄电池、充电系统、供电系统、传感器、控制器和通信系统等七个部分。
其中，发电机是汽车电源的核心部件，主要负责发电并给蓄电池充电；蓄电池则是汽车电源的存储部件，能够向汽车供电并接受来自发电机的充电。
充电系统主要包括发电机、稳压器和电池充电线路，它们通过对电压、电流和电量的管理，控制汽车电源的充电状态。
供电系统包括了汽车的主机电源、从机电源和辅助电源等，它们通过智能控制器的调节，能够根据不同的工作状态和负荷需求，确保汽车始终处于稳定的供电状态。
传感器则是汽车智能电源控制系统的感知部件，能够对车内外的环境变化、驾驶员的行为和汽车本身的状态进行监测。
控制器则是汽车智能电源控制系统的中枢部件，它能够接收传感器数据、分析车载电路的负荷情况、判断各个组件的工作状态和运行需求，进而控制汽车的发电、充电和供电等功能。
通信系统则是汽车智能电源控制系统的“大脑网络”，能够实现控制器与外部设备的信息交互和数据共享。
二、汽车智能电源控制系统的功能特点汽车智能电源控制系统的主要功能特点包括以下方面：1、节能环保：优化发电机充电控制、合理调节供电系统的负荷并提高蓄电池的利用率，降低发电机负载和热损耗等，能够有效提高汽车的燃油经济性和环保性；2、安全可靠：借助传感器实时监测电源工作状态和车载电路的负荷情况，确保安全可靠地供电和充电，避免可能引起的短路、过充或过放等情况；3、智能化控制：通过控制器和通信系统的智能化管理和控制，能够根据不同的工况、环境和驾驶需求，实现汽车电源的智能化、个性化和优化化控制；4、功能扩展：基于通信系统和控制器的可编程性和可升级性，汽车智能电源控制系统具有支持更多智能功能的扩展潜力，例如车载娱乐、智能驾驶等。

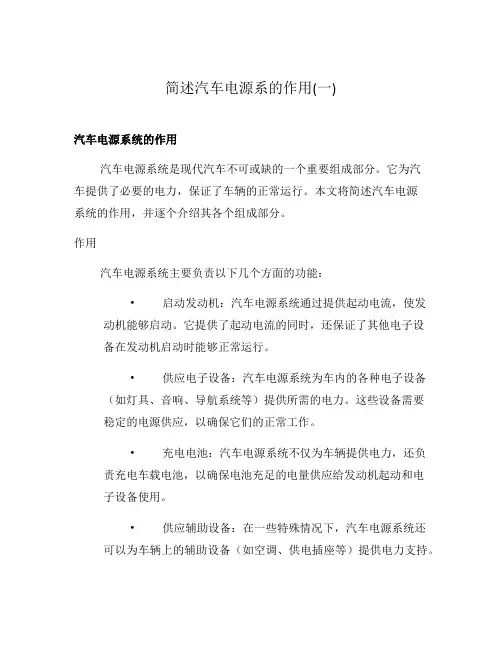

简述汽车电源系的作用(一)
