水轮发电机定子安装工艺及流程
水轮发电机定子安装工艺及流程

水轮发电机定子安装工艺及流程1. 引言水轮发电机定子是水轮发电机的重要组成部分,它将水流能转化为电能。
定子的安装工艺和流程直接关系到水轮发电机的运行效果和安全性。
本文将介绍水轮发电机定子安装的工艺及流程,并提供详细的步骤和注意事项。
2. 工艺流程概述水轮发电机定子安装的工艺流程主要包括以下步骤:1.准备工作2.定子安装前的检查3.定子安装4.定子安装后的检验和调整5.验收下面将逐步详细介绍每个步骤的具体内容。
3. 准备工作在进行水轮发电机定子安装之前,需要做好以下准备工作:•确认定子的技术要求和安装要求。
根据设计文件和相关标准,了解定子的规格、尺寸、材料等技术要求,并熟悉定子的安装方法和流程。
•检查定子安装所需的工具和设备是否齐备。
包括起重设备、调整装置、定子本体、定子固定支架等。
•配置所需的人员。
根据安装工艺和流程确定所需的工作人员及其分工,并确保具备相关安全防护知识和操作技能。
4. 定子安装前的检查在进行定子安装之前,需要进行以下检查工作:•检查定子本体和相应零部件的准备情况。
检查定子本体和定子固定支架等配件的数量、规格、尺寸是否与设计文件要求一致,并检查其表面是否有损伤或污垢。
•检查起重设备和调整装置等安装设备的完好性。
确保起重设备和调整装置的安装完好,并检查其操作灵活性和安全性。
•检查水轮发电机底座的情况。
检查水轮发电机底座的水平度和垂直度是否符合要求,并检查底座的强度和稳定性。
5. 定子安装定子安装的具体步骤如下:1.使用起重设备将定子本体放置在合适的位置上。
2.通过调整装置,保证定子本体与端盖的间隙符合要求,确保定子的装配质量。
3.使用调整装置逐步调节定子的水平度和垂直度,保证定子在安装过程中保持平衡,并避免因不均匀装配而导致的振动和噪音。
4.使用定子固定支架将定子固定在水轮发电机底座上,确保其稳定性和可靠性。
5.检查定子与端盖之间的间隙是否符合要求,调整定子位置,使其与端盖之间的间隙均匀一致。
水轮发电机组转子组装施工方案

水轮发电机组定子组装方案批准:审核:编制:****建设有限公司************项目部2021年2月目录1 概述 (1)1.1 简介 (1)1.2 主要技术参数 (1)2 编制依据 (1)3 转子组装工装布置 (2)4 施工技术措施 (3)4.1 施工工艺流程 (3)4.2 施工准备 (3)4.3 转子支架组合 (5)4.4 转子支架焊接 (6)4.5 转子测圆架安装 (12)4.6 转子大头筋加工 (13)4.7 转子磁轭叠装 (17)4.8磁轭热套 (22)4.9 磁轭键装配 (23)4.10制动环安装 (24)4.11挡风板安装 (25)4.12磁极安装 (25)5 工期安排 (29)6 工器具及人力资源配置 (30)7 质量保证措施 (31)7.1 质量标准 (31)7.2 质量保证措施 (33)8 安全保证措施 (35)9 文明施工与环境保护措施 (36)10 危险/风险评价表、危险控制表、环境因素控制表 (37)1 概述本方案为XX水电站转子组装方案,主要内容包括:转子中心体与支臂组焊、转子磁轭叠装、热套及磁极安装。
1.1 简介XX水电站总装机容量为5100MW,共装有6台单机容量为850MW的立轴混流式水轮发电机组,均由VOITH-上海福伊特水电设备有限公司供货。
发电机转子子主要由转子中心体、转子支臂、磁轭和磁极等组成。
转子中心体整件到货,转子支臂分为6块(5大1小)发运到工地,转子中心体重量约97.3t,大支臂单件重量约60.7t,小支臂单件重量约30.3t;磁轭片单张厚3.5mm,共计1040层总高度为3640mm;主立筋数量为33个,磁极数量为66个,单个磁极重量约7.8t,单台机转子总重约1910t,最大外径为17493mm,整体高度为4045mm。
1.2 主要技术参数2 编制依据(1)乌东德质量标准(2)XX水电站机电设备安装与调试工程合同WDD/ME-JA-L-201801-GJD(3)XX水电站机电设备安装与调试工程施工组织设计1(4)《水轮发电机组安装技术规范》 GB/T 8564-2003(5)转子装配 WDD-GSV01-1000-DAS(6)转子支架加工 WDD-GSV01-1950-DAS(7)转子磁轭装配 WDD-GSV01-1800-DAS(8)磁轭键装配 WDD-GSV01-1856-DAS(9)磁极装配 WDD-GSV01-1500-DAS(10)磁极键装配 WDD-GSV01-1540-DAS(11)阻尼绕组连接 WDD-GSV01-1386-DAS(12)磁极绕着连接 WDD-GSV01-1387-DAS(13)转子测圆架外形图 WDD-GSV06-7866-LY3 转子组装工装布置转子组装工装包括转子防尘棚、转子叠片平台等。
水轮发电机的安装

水轮机安装与维修
第六章 水轮发电机的安装
发 电 机 安 装 程 序
水轮机安装与维修
定子安装
1.定子机座组装及焊接
第六章 水轮发电机的安装
(1)定子机座进场;(2)定子机座焊缝坡口打磨、探伤;(3) 定子分瓣机座组圆、调整;4)定子机座焊接;(5)定子机座焊 后消缺、探伤;(6)连接环调整;(7)连接环焊接;
水轮机安装与维修
第六章 水轮发电机的安装
• 主轴
1.水/发大轴机坑外连轴; 2.水/发大轴镗孔; 3.水/发大轴吊装
• 上机架
1.上机架中心体、支臂进场; 2.上机架焊缝坡口打磨、探伤; 3.上机架支臂挂装、调整; 4.上机架焊接; 5.上机架焊后消缺、探伤
水轮机安装与维修
水轮机安装与维修
第六章 水轮发电机的安装
第六章 水轮发电机的安装

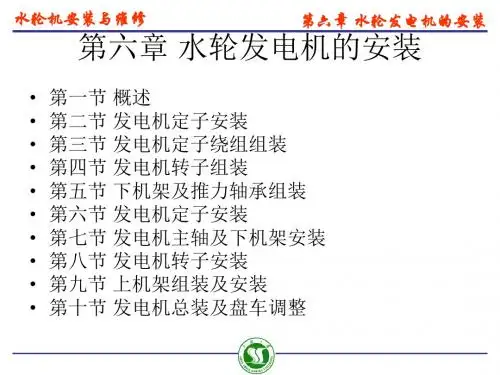

• • • • • • • • • • 第一节 概述 第二节 发电机定子安装 第三节 发电机定子绕组组装 第四节 发电机转子组装 第五节 下机架及推力轴承组装 第六节 发电机定子安装 第七节 发电机主轴及下机架安装 第八节 发电机转子安装 第九节 上机架组装及安装 第十节 发电机总装及盘车调整
水轮机安装与维修
第六章 水轮发电机的安装
第四节 发电机转子组装
一、发电机转子结构
1.无轴式圆盘焊接结构
发电机转子无轴式圆盘焊接结构,转子支架为斜形腹板焊 接结构。
2. 转子中心体
由上下法兰、加强筋厂家焊接、精加工而成。 圆周均部 32块35mm厚的斜形支撑板。
3. 转子支架
由转子中心体与扇形支臂在工地组焊而成。
水轮机安装与维修
第六章 水轮发电机的安装
水轮发电机定子安装工艺及流程课件

水轮发电机定子安装工艺及流程课件
4、施工现场的布置
4.1安装场定子组装处作为下线的作业区,作业实行封闭管 理,用1.2米高的铁围栏形成“小工地”,有利于保证施 工环境的清洁,封闭区域内专人值班保卫,禁止吸烟。
4.2作业区有开箱区,作为线棒、极间连接板、铜环引出线、 绝缘盒等设备的现场开箱检查、临时存放场地,设备、材 料摆放有序。
水轮发电机定子安装工艺及流程课件
2、定子绕组RTD装配
2.1定子在堆积铁片之前,应把固定RTD电缆的钢筋焊好 2.2定子绕组RTD装配之前应检测:测试RTD的表面电阻率
(表面要用半导体材料处理)、直流电阻、绝缘电阻,应 满足设计要求、无开路和短路情况。 2.3埋设定子绕组RTD时,层间垫条改用测温垫条,去掉槽 内部引线屏蔽层。定子槽内测温电阻用胶带固定于测温条 上,最多3-5点。绕组RTD布置在上、下层线棒之间,引 线从定子上端部引出,将线固定在环板上引至测温端子箱。 2.4RTD引出屏蔽电缆编号应与RTD所在位置一致,编号清 晰、准确、牢固。 n 注意:引线多余部分不得剪掉,必须缠绕起来绑好。在绕 组进行高压试验时,所有定子上已装的RTD必须可靠短路 接地。
水轮发电机定子安装工艺及流程课件
n
n 槽内填充的层间、契下垫片采用半导体垫片,上、下层线 棒嵌入前在两侧及底面包裹一层带胶的半导体低阻布 (0.11mm×100mm)。槽部采用成对斜槽契(玻璃加 强环氧材料)。绕组端部支撑环为二个(上、下端部各一 个),采用Φ50玻璃纤维绳,用涤纶护套玻璃绳绑扎在下 层线棒上。上、下层线棒绕组斜边间隔垫块采用寖渍涤纶 毛毡包绕环氧玻璃布板塞在线棒斜边之间,用无纬玻璃丝 带缠绕。
耐压时线棒直线部位应包以锡箔或铝箔作为电极,对于电 机额定电压在3KV及以下的线棒,电极包扎长度为铁芯长 加20mm.
水轮发电机定子铁芯在施工现场装配的工艺方法

第35卷第4期云南水力发电YUNNAN WATER POWER53水轮发电机定子铁芯在施工现场装配的工艺方法孔晓瀛,王军,鲁玉军,包宇海(中国水利水电第十四工程局有限公司,云南昆明650041)摘要:定子是发电机中静止的部分,由定子铁芯、定子绕组和机座三部分组成,主要作用是产生旋转磁场,而定子铁芯是定子的主要磁路,是绕组安装和固定的部件。
目前由于受运输条件的限制,国内外大直径水轮发电机组的定子一般都在工地进行现场装配,定子铁芯装配主要包括机座组圆焊接、定位筋安装焊接、定子叠片压紧和磁化试验。
采取正确的工艺方法可以提高装配质量,从而保证发电机运行的安全可靠性。
关健词:铁芯装配;安装质量;水轮发电机;旋转磁场中图分类号:TM312文献标识码:B文章编号:1006-3951(2019)04-0053-05DOI:10.3969/j.issn.1006-3951.2019.04.0141概述某水电站有2台62.5MW水轮发电机组,发电机型号SF62.5W9200,定子机座外径10400mm,铁芯内径8480±0.92mm,定子机座分为4瓣,运到工地后调整组焊成整圆。
铁芯在工地叠装成整圆,叠压系数为0.97。
铁芯上下端采用无磁性高强度合金钢(O6Crl9NilO)压指材料,通风槽为工字型截面无磁性不锈钢。
定子铁芯叠片后用活动的70根鸽尾筋定位,采用具有齿压板、蝶形弹簧、拉紧螺杆的铁芯固紧结构。
2定子机座组装2.1安装定子装配支墩将装配支墩清扫打磨,按图纸在安装间定子工位划出定子支墩的分部位置,使定子的装配方位与实际安装方位一致(参照点:定子引出线、中性点)。
然后调整定子装配支墩,使水平高差小于2mmo2.2定子机座组装按厂家的工艺要求检査和清洗组合面、组装块、定位块、焊缝坡口,合缝面和压板表面,必须严格清扫干净,除去其高点及周边毛刺。
以测圆架基础中心为定子机座的装配中心,测量放出机座合缝面的位置,用桥机将第一瓣定子机座吊放到相应的支墩上,用千斤顶等工具粗调机座的中心、方位和水平。
水轮发电机定子安装工艺及流程课件s

6、风、水、电的布置
6.1定子旁布置一台空气压缩机及干燥装置,以满足定子下 线施工所需干燥压缩空气。
6.2在安装场下线封闭区内设置一处三相交流动力电源,配 置动力配电屏,以满足下线用电需要。
四、安装工艺措施
1、定子铁芯清扫、喷半导体漆、编槽号及标 示。
用气吹扫整个定子铁芯,按DB1394要求在铁芯齿部和 轭部表面涂刷室温固化硅钢片粘接胶DECJ0705,检查定 子铁芯表面及线槽内干净无杂物、无突片、无毛刺、无损 伤。用胶带及干净破布封堵定子上、下齿压板之间的所有 间隙。然后在槽内喷半导体漆(1235),注意:半导体 漆不能喷到铁芯表面,同时要做试验,以利于日后槽电位 达到要求。
型号规格 多层木板或实木 1.5钢板Q235-A 16钢板Q235-A
MINAC 50/80 TWIN
风钢刀片制成
单位 块 个 套 套 块 个 套 套 台 把 把 个 把 把
数量 100 600 600 1 10 6 1 2 2 8 2 4 6 4
备注
序号 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34
槽内填充的层间、契下垫片采用半导体垫片,上、下层线 棒嵌入前在两侧及底面包裹一层带胶的半导体低阻布 (0.11mm×100mm)。槽部采用成对斜槽契(玻璃加 强环氧材料)。绕组端部支撑环为二个(上、下端部各一 个),采用Φ50玻璃纤维绳,用涤纶护套玻璃绳绑扎在下 层线棒上。上、下层线棒绕组斜边间隔垫块采用寖渍涤纶 毛毡包绕环氧玻璃布板塞在线棒斜边之间,用无纬玻璃丝 带缠绕。
3.2 组织具体负责施工的技术人员仔细阅读经过监理工程师 批准的图纸及厂家安装手册,做到充分熟悉图纸和工艺流 程。
灯泡贯流式水轮发电机组安装流程

灯泡贯流式水轮发电机组安装流程如下:
1.将定子、转子等部件运入安装间,并测试其交流耐压能力。
2.使用翻身工具与转子起吊,将转子从发电机坑转移吊入,使其
联接主轴。
3.将挡风板、制动器以及管路装设好,并测试定子的交流耐压能
力。
4.在转子吊装前,先将灯泡头运吊入流道,并使其与定子组合。
5.将发电机垂直主支撑、横向支撑、机组导流板、发电机承压盖
板等一一安装上去。
6.安装三节尾水管,并依次调整前锥段、中锥段、后锥段符合设
计和厂家资料要求后,焊接尾水管环缝。
7.安装管形座,并控制中心、水平、高程、圆度、波浪度、里程
桩号等参数。
水轮发电机定子安装工艺及流程

注意事项
佩戴安全帽、安全鞋等个 人防护装备
遵守安全操作规程,避免 发生意外事故
定期检查设备,确保其正 常运行
保持工作场所整洁,避免 杂物堆积
安装前检查定子基 础尺寸是否符合设 计要求
安装过程中确保定 子与基础之间的间 隙均匀
安装后检查定子水 平度和垂直度是否 符合规范要求
确保定子与机架之 间的连接牢固可靠
预防措施:加强设备维护保养,定期检查 电缆线和接线端子等电气部件的完好性
案例分析:某水电站水轮发电机定子安 装后出现电气连接不良或短路问题,经 过检查发现电缆线绝缘层损坏,及时更 换后恢复正常运行
机械故障:如轴承磨损、转子不平衡等,需定期检查并更换部件 电气故障:如定子绕组短路、断路等,需进行电气试验和检查 冷却系统故障:如冷却器堵塞、冷却水不足等,需定期清理和维护 安装工艺问题:如定子安装不正、螺丝松动等,需严格按照安装工艺进行操作
准备工具和材料:根据安装需要,准备相应的工具和材料,如测量工具、安装工具、紧固件等。
检查设备:对定子进行全面检查,确保其完好无损,符合设计要求。
检查定子外观: 检查定子表面是 否有裂纹、变形、 损伤等缺陷
检查定子内部结 构:检查定子铁 芯、线圈等内部 结构是否完好, 有无松动、脱落 等现象
检查定子绝缘: 检查定子绝缘材 料是否符合要求, 有无老化、破损 等现象
吊装前准备:检查设备、工具、吊具等是否齐全、完好 吊装就位:按照规定的吊点进行吊装,确保设备平稳就位 调整固定:对设备进行微调,确保其水平度和垂直度符合要求,然后进行固定 检查验收:对安装好的设备进行检查,确保其符合安装要求和质量标准
水平度调整:确保定子安装基础水平,使用水平仪进行测量和调整 垂直度调整:确保定子安装垂直,使用经纬仪进行测量和调整 调整方法:通过加减垫片或调整螺栓等方式进行微调 调整要求:水平度和垂直度误差均应控制在允许范围内
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
.
3.3下层线棒端部绑扎及端箍安装 安装下层线棒上、下端斜边垫块,先从没有端箍的一排开
始。 在线棒上端部,用透明塑料布防护好铁芯、机座及线棒,
以防止寖渍胶下滴造成上端部的污染。 在线棒端部,用标尺样板及中性记号笔(注意绝对不能用
.
测量仪器使用真空毫伏表或数字万用表,测量线采用屏蔽 线,测量探头端面与线棒表面接触应不小于3平方毫米, 真空毫伏表或数字万用表接入前应该校零,在加压后每测 量一点都要将探头与接地线短路,使指钟归零。
在槽电位的测量过程中,不参与试验的定子线棒、测温电 阻和机座等应可靠接地。
线棒嵌入前,上、下两端电接头清理干净灰尘、油污,并 打磨光亮。
提前准备半导体硅胶,使用方法见相应图纸和技术文件。 测量线棒直线段宽度,测量上、中、下三点数据,并记录。 按DB1394要求在铁芯齿部和轭部表面涂刷室温固化硅钢
片粘接胶DECJ0705.
.
3.2下层线棒嵌装 嵌线尺寸控制见厂家图纸:定子(编号1F7653).下层线
.
.
1.1线槽编号 按定子绕组接线图,以顺时钟按5槽为单位标记铁芯槽
号。-Y方向正处于第298槽的中间位置,从-Y方向开始 按俯视顺时钟偏3槽为第一槽开始编号。 用不干胶贴纸将槽号贴于铁芯表面,同时用钢字码在定 子上、下端部齿压板上线槽对应位置打上槽号。
1.2线棒标记 用不干胶贴纸标示出绕组上、下层间安装有RTD的线槽, 相应的粘接于铁芯端面上。RTD位置见厂家图纸:定子 测温引线装配图(1F7654)
棒按俯视顺时钟方向嵌线,为保证下线的尺寸,可先在 +X、-X、+Y、-Y四个方向下四根定位线棒。 用清洁的白布将线棒檫干净(不要划伤)。检查线棒是否 有明显损伤。 槽内固定采用槽衬固定结构,将0.13导电槽衬J1008压紧 在槽衬形成的装置上,用刮胶板将室温固化半导体腻子 J0301均匀的刮涂在槽衬布上。 将线棒直线段大面朝下放置在槽衬布上,松开压紧夹子, 将槽衬布包裹在线棒上。 线棒先人工推入槽内,再用一根专用木条垫在线棒外表面, 用橡胶锤在线棒上、中、下三处均匀敲击木条,使线棒均 与进入,并与线槽完全接触。再次检查线棒上、下端部伸 出长度,必要时重新调整线棒,拿掉胶带并且去除定子铁 芯上多余的硅化合物。
水轮发电机定子安装 工艺及流程
.
一、发电机定子绕组结构
发电机定子主要由机座、铁心和绕组组成,定子 铁芯由0.5mm厚的硅钢片(M250-50A)在现 场叠装而成。
定子绕组为条形叠绕组。线棒采用VPI真空压力 濅渍成形,罗贝尔线棒。在槽内360度全换位。 线棒绝缘为环氧粉云母带主绝缘加半导体复合物 防晕层的F级绝缘,定子绕组及汇流铜环采用空气 冷却方式。
导电性笔及具有尖锐笔尖的笔)画好斜边垫块安装位置的 上、下边界线,端箍安装位置线。 将3mmX40mmX220mm涤纶毛毡寖胶(793)备好待 用。 根据线棒斜边间隙,从间隙偏小的部位开始,选配环氧玻 璃布板,可以将厚的环氧玻璃布板劈开以调整厚度。但对 于厚度调整过得要用防晕漆修补防晕层。 在寖胶涤纶毛毡适用期内“U”形包绕已选配好的环氧玻璃 布板。稍稍用力塞入线棒斜边间隙,立即用0.35X35的无 纬玻璃丝(寖793胶,凉至半干才用)带按厂家工艺方法 将垫块与线圈绑扎牢固。
耐压时线棒直线部位应包以锡箔或铝箔作为电极,对于电 机额定电压在3KV及以下的线棒,电极包扎长度为铁芯长 加20mm.
.
下线前,需要随即抽出百分之十的线棒进行起晕电压试验, 其起晕电压应符合协议或有关标准的要求。
经以上检查合格的线棒,应平放于垫有橡胶板的搁架上, 用压缩空气吹净并用干净塑料布盖好。
在喷涂高电阻防晕漆(J0701)前,应对不需要涂刷部位 (如定子铁芯槽部、绝缘支架等)采取防污染保护措施。
绝缘端箍安装:将50mm玻璃纤维绳用0.35X35的无纬 玻璃丝带平包一层,然后靠紧下层线棒,调整好高度位置, 用5mm的予寖涤玻绳将将50mm玻璃纤维绳与下层线棒 两两相连绑扎,端箍寖胶在接头铜焊后进行,按厂家工艺 方法配制50mm玻璃纤维绳的寖渍胶(DECJ0704), 对端箍进行寖渍,注意要寖透,同时收集从端箍上下滴的 胶。
1.3槽宽测量 按百分百的比列测量槽宽度,并纪录。
.
2、定子绕组RTD装配
2.1定子在堆积铁片之前,应把固定RTD电缆的钢筋焊好 2.2定子绕组RTD装配之前应检测:测试RTD的表面电阻率
(表面要用半导体材料处理)、直流电阻、绝缘电阻,应 满足设计要求、无开路和短路情况。 2.3埋设定子绕组RTD时,层间垫条改用测温垫条,去掉槽 内部引线屏蔽层。定子槽内测温电阻用胶带固定于测温条 上,最多3-5点。绕组RTD布置在上、下层线棒之间,引 线从定子上端部引出,将线固定在环板上引至测温端子箱。 2.4RTD引出屏蔽电缆编号应与RTD所在位置一致,编号清 晰、准确、牢固。 注意:引线多余部分不得剪掉,必须缠绕起来绑好。在绕 组进行高压试验时,所有定子上已装的RTD必须可靠短路 接地。
3.2 组织具体负责施工的技术人员仔细阅读经过监理工程师 批准的图纸及厂家安装手册,做到充分熟悉图纸和工艺流 程。
3.3 对参与定子绕组电接头焊接的焊工进行铜焊机操作培训。
.
4、施工现场的布置
4.1安装场定子组装处作为下线的作业区,作业实行封闭管 理,用1.2米高的铁围栏形成“小工地”,有利于保证施 工环境的清洁,封闭区域内专人值班保卫,禁止吸烟。
5.2安装间设置高1.2米的防护围栏,下线作业区与外界隔开, 以便形成清洁的施工环境。
6、风、水、电的布置 6.1定子旁布置一台空气压缩机及干燥装置,以满足定子下
线施工所需干燥压缩空气。 6.2在安装场下线封闭区内设置一处三相交流动力电源,配
置动力配电屏,以满足下线用电需要。
.
四、安装工艺措施
1、定子铁芯清扫、喷半导体漆、编槽号及标 示。
.
二、定子下线工艺流程
定子下线准备 铁芯清扫、喷半导体漆、线槽编号及打钢印、槽电阻测量 铁芯RTD装配 嵌下层线棒、端部绑扎、刷胶、端部防晕及绝缘端箍安装
下层线棒耐压试验、槽电位测量、端部喷绝缘漆 层间RTD装配 嵌上层线棒、打槽契、端部调整绑扎及防晕
上端部线棒头焊接
上端部绝缘盒安装
主引出线端子及中性点线夹安装
.
下端部线棒接头焊接 下端部绝缘盒安装 极间连接线安装、汇流铜环安装、绝缘包扎
整体清扫喷漆 定子绕组整体耐压试验 顶蓬、环形吊撤除及现场清理
.
三、安装前的准备工作
1、专用工器具、设备
序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14
名称 木线棒 垫块 支撑块 上胶工具 打槽契工具 标尺 注胶工具 银铜焊机 环形吊 橡皮锤 喷枪 塑料盆 塑料瓢 扁铲
.
线棒嵌入后半导体腻子固化前,用下端支撑平台支撑线棒 下端防止线棒在线槽内下滑移位。
安装槽内层间垫条/测温垫条,注意垫条两端伸出长度一 致
用木线棒替代上层线棒,并用临时压紧工具压紧木线棒以 契紧下层线棒压紧工具和木线棒之间要用垫板(1.5厚钢 板),防止压紧工具把木线棒压坏。
在下线过程中应经常检查端部尺寸,节距并注意线棒是否 紧靠槽底和端箍
.
槽内填充的层间、契下垫片采用半导体垫片,上、下层线 棒嵌入前在两侧及底面包裹一层带胶的半导体低阻布 (0.11mm×100mm)。槽部采用成对斜槽契(玻璃加 强环氧材料)。绕组端部支撑环为二个(上、下端部各一 个),采用Φ50玻璃纤维绳,用涤纶护套玻璃绳绑扎在下 层线棒上。上、下层线棒绕组斜边间隔垫块采用寖渍涤纶 毛毡包绕环氧玻璃布板塞在线棒斜边之间,用无纬玻璃丝 带缠绕。
用气吹扫整个定子铁芯,按DB1394要求在铁芯齿部和 轭部表面涂刷室温固化硅钢片粘接胶DECJ0705,检查定 子铁芯表面及线槽内干净无杂物、无突片、无毛刺、无损 伤。用胶带及干净破布封堵定子上、下齿压板之间的所有 间隙。然后在槽内喷半导体漆(1235),注意:半导体 漆不能喷到铁芯表面,同时要做试验,以利于日后槽电位 达到要求。
.
绑扎好后,垫块绑绳表面按厂家要求刷环氧胶,涂刷时必 须消除绑绳表面所有尖点和毛刺。
下层线棒绑扎后,第二天可以撤除木条,临时压紧工具。 注意: (1)要求所有线圈斜边部分垫块的轴向位置应一致,位置
高低偏差小于等于±2mm,垫块不能装得太紧,避免线 棒产生应力。 (2)用上层线棒作为样板检查下层线棒并头板的位置。 (3)无纬玻璃丝不间断,搭接不多余二层。 (4)端箍绑扎过程中,注意用力要适当。
4.2作业区有开箱区,作为线棒、极间连接板、铜环引出线、 绝缘盒等设备的现场开箱检查、临时存放场地,设备、材 料摆放有序。
4.3在作业区内设置一个工具房、一个现场门卫、一个工作 台、一面动力柜等,设置一间配胶室,用于临时存放绝缘 材料并作为绝缘胶、漆的现场配置间。
.
5、施工平台的设计、制作及布置
5.1定子下线主要设施有:定子封闭顶棚(包括环形轨道) 移动式定子下线高平台(2个)、下线腻子平台。
.
3.4下层线棒耐压试验 下层线棒嵌入后的交流耐压试验分段进行,试验电压为
47KV时间1min. 线棒耐压试验合格后,进行槽电位测试,如耐压试验后24
小时内未进行测槽电位,则在测槽电位之前用2500v兆欧 表对定子绕组进行绝缘电阻测量。 按绕组的额定电压计算,当冷态绝缘电阻低于每千伏1兆 欧时才允许进行槽电位测试。 测量时,两端的测点距铁芯槽口处的距离应少于200mm, 中间等距离测量部少于5点。
.
3、嵌下层线棒
3.1下线前准备工作 钻装电缆线卡的孔。 检查线槽清洁无杂物。 在下端部,随下线进度,布置线棒下端部支撑架支持线棒
以防止线棒下滑。 准备好各种记录表格,每根线棒的编号、嵌入槽号,线棒
及RTD的检查及试验结果都要记录。 线棒在现场开箱检查,开箱后单根线棒表面的包装不撤除。 单根定子线棒在嵌线前根据相关或DB315标准交流耐压,
