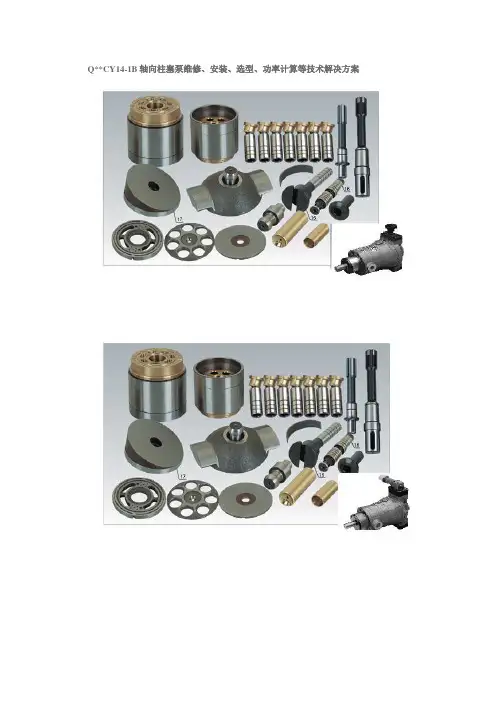

CY14-1B轴向柱塞泵维修、安装、选型、功率计算等技术解决方案

Q**CY14-1B轴向柱塞泵维修、安装、选型、功率计算等技术解决方案Q**CY14-1B轴向柱塞泵维修、安装、选型、功率计算等技术解决方案Q**CY14-1B:斜盘式手动变量柱塞泵/马达-----型号说明MCY14-1B:斜盘式定量柱塞泵/马达-----系列规格在公称压力为31.5MPa下,还派生有1.25、5、13、16、32、100ml/r排量规格Q**CY14-1B:斜盘式手动变量柱塞泵/马达-----功率计算N=QP/(60η) (Kw ) 实际使用的电机功率Q——流量 L/min(实际使用流量)P——压力 MPa(实际使用压力)η——总效率可取0.85用户可按实际使用负荷照上列公式计算后选用电机。
Q**CY14-1B:斜盘式手动变量柱塞泵/马达-----使用须知1、安装联接方法CY型轴向柱塞泵系单向旋转泵,一般均为正向旋转(从轴端看顺时针方向,反之为反向;用户若需反向旋转泵请在订货时说明)。
因此,安装时应首先注意旋转方向,进出油口接管也应符合泵上标记要求。
注意在泵使用前要向回油口(朝上)内加满油。
油泵可以用支架或法兰安装,泵和原动机应采用共同的基础支座。
支架、法兰和基础都就有足够的刚性,以免油泵运转时产生振动。
对于流量大于或等于160L/min的泵,由于原动机功率较大,建议不要安装在油箱上。
泵的传动轴与原动机的输出轴安装的同轴度误差及其找正方法如下:(1)支架安装:原动机输出轴与支架安装精度的检查方法见下图;左图中,同轴度误差为Ф0.05;右图中,垂直度误差为Ф0.05(R为泵安装螺孔分布圆半径);(2)法兰安装:在这种安装形式中,如果原动机与泵之间是采用联轴器联接,则其安装精度检查方法同上图。
如果将泵轴直接插入原动机输出轴内,则其安装精度检查方法见下图。
泵和原动机传动轴之间应尽可能采用弹性联轴器联接,所用弹性联轴器也应符合有关标准。
推荐采用梅花形联轴器或弹性圆柱销联轴器。
以免泵轴承受径向力。
轴向柱塞泵泵体加工工艺规程设计及工装夹具设计

1零件的工艺分析1.1 了解零件的用途柱塞泵是液压系统的一个重要装置。
它依靠柱塞在缸中往复运动,使密封工作腔的容积发生变化来实现吸油、压油。
柱塞泵具有额定压力高、结构紧凑、效率高和流量调节方便等优点,它的主要作用是运输液体、或者某些固体介质,在工业和人们日常生活中起到了很大的作用,被广泛应用于高压、大流量和流量需要调节的场合,诸如液压机、工程机械和船舶中。
1.2 零件的尺寸及技术要求分析题目所给的零件是泵体,属于箱体类零件,具有箱体类零件的结构特点,如有空腔、轴孔、凸缘、底座、肋等结构,材料为灰铸铁,可知零件为铸造毛坯通过一定的切削加工成型。
柱塞泵主要靠凸轮的旋转来推动柱塞往复运动,所以凸轮的安装正确与否,直接影响该泵的性能。
因此,安装凸轮的轴承孔中心线是泵体长度方向的主要基准,注出尺寸106、55,安装板底面作为高度方向的主要基准,注出尺寸32.、62,泵体前后基本对称,因此,前后对称中心面就是宽度方向的主要基准,注出尺寸75。
泵体上的定形、定位尺寸很多,如左端长方体的定形尺寸为54、62、Φ30H7、3,定位尺寸为106。
泵体的结构有支承、包容、联接、安装、定位和密封等功用,所以泵体上有很多接触面和配合面,从而有许多技术要求。
如Φ30H7、Φ50H7、Φ42H7孔表面粗糙度为1.6μm,其他加工面为3.2μm、6.3μm等,其余为不加工面;尺寸公差有Φ30H7、Φ50H7、Φ42H7,形位公差有垂直度公差,从这些技术要求可知Φ30H7孔以及Φ50H7、Φ42H7轴承孔加工要求较高。
另外在切削加工前需进行人工时效处理。
零件技术要求表:经分析,该零件视图、尺寸公差和技术要求正确,完整统一。
结构工艺完整,有利于机加工、装配。
2零件的生产类型本零件属中批量生产,由题目知Q=5000件,则N=Qn(1+α+β)=5500,取α=β=5%。
3拟定工艺路线3.1 定位基准的选择3.1.1 设计基准分析C面是高度方向的设计基准,A面是宽度方向的设计基准,并且C面是Φ50H7和Φ42H7两孔的轴线的设计基准,3.1.2 定位基准的选择基准选择是工艺规程设计中的重要工作之一。
轴向柱塞泵结构及工作原理

暂停 / 重新启动 S
轴向柱塞泵结构及工作原理
结束 Esc
暂停 / 重新启动 S
轴向柱塞泵结构及工作原理
结束 Esc
暂停 / 重新启动 S
轴向柱塞泵结构及工作原理
结束 Esc
暂停 / 重新启动 S
轴向柱塞泵结构及工作原理
结束 Esc
暂停 / 重新启动 S
轴向柱塞泵结构及工作原理
结束 Esc
暂停 / 重新启动 S
轴向柱塞泵结构及工作原理
结束 Esc
暂停 / 重新启动 S
轴向柱塞泵结构及工作原理
结束 Esc
暂停 / 重新启动 S
轴向柱塞泵结构及工作原理
结束 Esc
暂停 / 重新启动 S
轴向柱塞泵结构及工作原理
结束 Esc
暂停 / 重新启动 S
轴向柱塞泵结构及工作原理
结束 Esc
暂停 / 重新启动 S
轴向柱塞泵结构及工作原理
结束 Esc
暂停 / 重新启动 S
轴向柱塞泵结构及工作原理
结束 Esc
暂停 / 重新启动 S
轴向柱塞泵结构及工作原理
结束 Esc
暂停 / 重新启动 S
轴向柱塞泵结构及工作原理
结束 Esc
暂停 / 重新启动 S
轴向柱塞泵结构及工作原理
结束 Esc
暂停 / 重新启动 S
轴向柱塞泵结构及工作原理
结束 Esc
暂停 / 重新启动 S
轴向柱塞泵结构及工作原理
结束 Esc
暂停 / 重新启动 S
轴向柱塞泵结构及工作原理
结束 Esc
暂停 / 重新启动 S
轴向柱塞泵结构及工作原理
结束 Esc
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
10SCY手动变量柱塞泵结构设计第1 章绪论随着中国综合国力的增强,中国经济也得到了飞速发展,在纷繁复杂的国际环景中发展并不容易,很多关键技术受到国外封锁,而液压系统也是其中一项,很多国内知名企业如三一重工,中联重科都还在进口国外液压成套系统,很大一部分利润被分走。
工业技术的不断发展,对液压元件的需求也越来越广。
而作为液压传动系统不可或缺的液压泵就显得尤为重要了。
只有在结构和技术上不断的开拓创新,我国轴向柱塞泵技术和产品一定可以上一个新台阶,我相信,随着国力的增强,国家对自我创新力和研发力度加大,中国的液压技术水平会越来越强,在关键技术上也会得到更大的突破,摆脱国外技术封锁,让国内的液压技术走在世界前列。
1.1选题的背景及意义轴向柱塞泵是液压系统中重要的动力元件和执行元件,广泛地应用在工业液压和行走液压领域,是现代液压元件中使用最广的液压元件之一。
轴向柱塞泵是利用与传动轴平行的柱塞在柱塞孔内往复运动所产生的容积变化来进行工作的。
轴向柱塞泵的优点是结构紧凑,运转平稳,流量均匀性好,噪声低,径向尺寸小,转动惯量小,工作压力高,效率高,并易于实现变量。
此外,由于轴向柱塞泵结构复杂,对制造工艺、材料的要求非常高,因此它又是技术含量很高的液压元件之一。
随着高科技的发展,现在机械对小型化、高效率的要求越来越高,而液压传动,随着现在加工工艺、信息化的发展,其缺点也越来越完善,而泵是液压传动的核心。
1.2轴向柱塞泵概述柱塞泵是液压系统中重要的动力元件和执行元件,广泛地应用在工业和农业机械。
柱塞式液压泵是依靠若干个柱塞在缸体柱塞孔内做往复远动使密闭工作容积发生变化来实现吸油和压油的。
由于密闭工作容积是由缸体中若干个柱塞和缸体内柱塞孔构成,且柱塞和缸体内柱塞孔都是圆柱表面,其加工精度容易保证,它具有重量轻、结构紧凑、密封性好、工作压力高,在高压下仍能保持较高的容积率和总效率,SCY14柱塞泵的工作压力可以达到32MPa,容易实现变量等优点;其缺点是对液压工作介质的污染较敏感、滤油精度要求高、结构复杂、加工精度、日常维护要求比较高、价格比较便贵。
而柱塞泵分为轴向和径向。
1.3轴向柱塞泵研究现况我国现在在液压传动的发展起步晚,但是,随着我国工业化的崛起,我们国家液压传动得到一定的发展,但是小型化和高压、高速的液压泵需要进一步发展,我们国家自仿造德国设计了CY14系列柱塞泵,而柱塞泵在大型机械应用广泛,其稳定性和噪音等这些需要进一步改进,在工业化发展的过程中,我们国家应该重视基础科学研究,从而提出更科学的泵的设计方案和原理。
1.4直轴式轴向柱塞泵的工作原理柱塞泵是液压系统的一个重要装置。
它依靠柱塞在缸体中往复运动,使密封工作容腔的容积发生变化来实现吸油、压油。
柱塞泵具有额定压力高、结构紧凑、效率高和流量调节方便等优点,被广泛应用于高压、大流量和流量需要调节的场合,诸如液压机、工程机械和船舶中。
柱塞泵是往复泵的一种,属于体积泵,其柱塞靠泵轴的偏心转动驱动,往复运动,其吸入和排出阀都是单向阀。
当柱塞外拉时,工作室内压力降低,出口阀关闭,低于进口压力时,进口阀打开,液体进入;柱塞内推时,工作室压力升高,进口阀关闭,高于出口压力时,出口阀打开,液体排出。
当传动轴带动缸体旋转时,斜盘将柱塞从缸体中拉出或推回,完成吸排油过程。
柱塞与缸孔组成的工作容腔中的油液通过配油盘分别与泵的吸、排油腔相通。
变量机构用来改变斜盘的倾角,通过调节斜盘的倾角可改变泵的排量。
1-斜盘 2-回程盘 3-滑靴 4-柱塞 5-缸体 6-配油盘 7-传动轴图1-1 直轴式轴向柱塞泵工作原理第2章 总体设计与分析2.1主要性能参数分析10SCY14-1B 手动变量轴向柱塞泵参数如下: 最大工作压力 max 31.5P MPa = 公称排量 010/Q ml r = 额定流量 Q =15L/min 最大流量 max 21/min Q L = 额定转速 n=1500r/min 2.1.1排量﹑流量与容积效率轴向柱塞泵排量b q 是指缸体旋转一周,全部柱塞腔所排出油液的容积,即 2max max 4b X x q F s Z d s Z π===2(19.50.2)(19.50.22)94π⨯⨯⨯⨯⨯⨯≈10ml不计容积损失时,泵的理论流量tb Q 为2max 4tb b b x b Q q n d s Zn π===0.01×1500=15(L)式中 x F —柱塞横截面积; x d —柱塞外径; max s —柱塞最大行程; Z —柱塞数; b n —传动轴转速。
泵的理论排量q 为100010001510.53.15000.95v Q q n η⨯===⨯(ml/r ) 为了避免气蚀现象,在计算理论排量时应按下式作校核计算: 13max.p nq C ≤13300070.220660p C ⨯=<式中p C 是常数,对进口无预压力的油泵p C =5400;对进口压力为5kgf/cm 的油泵p C =9100,这里取p C =9100故符合要求。
要想改变泵输出流量的方向和大小,可以通过改变斜盘倾斜角γ来实现。
对于直轴式轴向柱塞泵,斜盘最大倾斜角max 15γ=︒~20O ,该设计是通轴泵,受机构限制,取下限,即15。
泵实际输出流量gb Q 为gb tb b Q Q Q =-=15-0.5=14.5(ml/min ) 式中b Q 为柱塞泵泄漏流量。
泵容积效率VB η定义gb Q 与tb Q 之比,即gb VB tbQ Q η==14.596.7%15= 轴向柱塞泵容积效率一般为b γη=0.94~0.98,故符合要求。
2.1.2扭矩与机械效率不计摩擦损失时,泵的理论扭矩tb M 为 2b b tb p q M π==121019.1(.)2N m π⨯= 式中b p 为泵吸﹑排油腔压力差。
考虑摩擦损失b M 时,实际输出扭矩gb M 为gb tb b M M M =+=19.1221.1(.)N m +=泵的机械效率定义为理论扭矩tb M 与实际输出扭矩gb M 之比,即119.190.52%21.11tb tb mb b gb tb b fbM M M M M M M η=====++ 2.1.3功率与效率不计各种损失时,泵的理论功率tb N2tb b tb b gb N p Q n M π===1500221.1 3.31()60kw π⨯⨯= 泵实际的输入功率br N 为122br b gb b tb mbN n M n M ππη===15001219.1 3.31()600.905kw π⨯⨯⨯= 泵实际的输出功率bc N 为bc b gb b tb b N p Q p Q γη===319.114.5 2.5()kw ⨯⨯= 定义泵的总效率η为输出功率bc N 与输入功率br N 之比,即12b tb b bcb b mbbr tbmbp Q N N M γγηηηηπη=== =0.9050.9670.875⨯=上式表明,泵总效率为容积效率与机械效率之积。
对于轴向柱塞泵,总效率一般为b=0.85~0.9,上式满足要求。
2.2柱塞运动分析柱塞运动学分析,主要是研究柱塞相对缸体的往复直线运动。
即分析柱塞和缸体间的运动学关系。
2.2.1柱塞行程S图 2.1是一般带滑靴的轴向柱塞运动分析图。
以柱塞腔容积最大时的上死点位置为0︒,分析任一旋转角a 时的运动关系。
(斜盘倾斜角为γ,柱塞分布圆半径为f R ,缸体或柱塞旋转角为a)图2.1 柱塞运动分析cos f f hR R a所以柱塞行程S 为 1(1cos)s htgR tg当180a时,可得最大行程max s 为max 2f f s R tgD tg3918039()tg mm O ⨯=2.2.2柱塞运动速度分析v将式1(1cos)s htg R tg γγ==-对时间微分可得柱塞运动速度v 为.sin s s af ta td d d R tg a d d d当90a O =及270O 时,sin 1a =±,可得最大运动速度max υ为 max 150019.52.15819(/)60f R tg tg mm s υωγπO ==⨯⨯= 式中为缸体旋转角速度,at。
2.2.3柱塞运动加速度a 将.sin s s af t a td d d R tg a d d d υωγ===对时间微分可得柱塞运动加速度a 为 2.cos af t a td d d a R tg a d d d υυωγ=== 当0a O =及180O 时,cos 1,=±可得最大运动加速度max a 为2max 150********(/)60f a R tg m s ωγπ⎛⎫==⨯⨯=⎪⎝⎭柱塞运动的行程s ﹑速度v ﹑加速度a 与缸体转角a 的关系如图2.2所示。
图2.2 柱塞运动特征图2.3滑靴运动分析研究滑靴的运动,主要是分析它相对斜盘平面的运动规律,即滑靴中心在斜盘平面x o y 内的运动规律(如图2.3),其运动轨迹是一个椭圆。
椭圆的长﹑短轴分别为长轴 239240.4()coscos15f R b mm短轴 2239()f aR mm设柱塞在缸体平面上A 点坐标为sin cos f fx R a y Ra==如果用极坐标表示则为矢径 h f R R == 极角 (cos cos )arctg a θγ=滑靴在斜盘平面x o y '''内的运动角速度h ω为222coscos cos sin htd d aa由上式可见,滑靴在斜盘平面内是不等角速度运动,当2a π=﹑32π时,h ω最大(在短轴位置)为maxcosh 1500260162(/)cos15rad s πO⨯= 当0a =﹑π时,h ω最小(在长轴位置)为 min 1500cos 2cos15152(/)60h rad s ωωγπO ==⨯⨯= 由结构可知,滑靴平均旋转角速度等于缸体角速度,即 15002157(/)60ap rad s ωωπ==⨯=第3章主要零部件设计3.1柱塞设计3.1.1柱塞结构型式的选择轴向柱塞泵均采用圆柱形柱塞。
根据柱塞头部结构,可有以下三种形式:点接触式柱塞、线接触式柱塞、带滑靴的柱塞。
这三种形式的柱塞分别如图2-1(a)、(b)、(c)所示,由于点接触的接触应力大,柱塞头部容易破坏,不能承受过高的载荷,寿命较低,现在已经很少用到,而线接触有一点的润滑能力,同时可以承受一定的载荷,但是SCY14是高压泵,承载载荷大,所以不适用,故选择带带滑靴的柱塞。
图2-1 柱塞结构型式目前柱塞大多采用空心结构减小惯性力的同时还可以利用柱塞底部高压油液使柱塞局部扩张变形补偿柱塞与柱塞腔之间的间隙,取得良好的密封效果。
