差压式流量计计算公式和密度补偿公式
压差流量计计算公式
（1）差压式流量计差压式流量计是以伯努利方程和流体连续性方程为依据，根据节流原理，当流体流经节流件时（如标准孔板、标准喷嘴、长径喷嘴、经典文丘利嘴、文丘利喷嘴等），在其前后产生压差，此差压值与该流量的平方成正比。
在差压式流量计仪表中，因标准孔板节流装置差压流量计结构简单、制造成本低、研究最充分、已标准化而得到最广泛的应用。
孔板流量计理论流量计算公式为：式中，qf为工况下的体积流量，m3/s；c为流出系数，无量钢；β=d/D，无量钢；d为工况下孔板内径，mm；D为工况下上游管道内径，mm；ε为可膨胀系数，无量钢；Δp为孔板前后的差压值，Pa；ρ1为工况下流体的密度，kg/m3。
对于天然气而言，在标准状态下天然气积流量的实用计算公式为：式中，qn为标准状态下天然气体积流量，m3/s；As为秒计量系数，视采用计量单位而定，此式As=3.1794×10-6；c为流出系数；E为渐近速度系数；d为工况下孔板内径，mm；FG为相对密度系数，ε为可膨胀系数；FZ为超压缩因子；FT为流动湿度系数；p1为孔板上游侧取压孔气流绝对静压，MPa；Δp为气流流经孔板时产生的差压，Pa。
差压式流量计一般由节流装置（节流件、测量管、直管段、流动调整器、取压管路）和差压计组成，对工况变化、准确度要求高的场合则需配置压力计（传感器或变送器）、温度计（传感器或变送器）流量计算机，组分不稳定时还需要配置在线密度计（或色谱仪）等。
流量计算器。
（2）速度式流量计速度式流量计是以直接测量封闭管道中满管流动速度为原理的一类流量计。
工业应用中主要有：①涡轮流量计：当流体流经涡轮流量传感器时，在流体推力作用下涡轮受力旋转，其转速与管道平均流速成正比，涡轮转动周期地改变磁电转换器的磁阻值，检测线圈中的磁通随之发生周期性变化，产生周期性的电脉冲信号。
流量计示值修正(补偿)
流量计示值修正（补偿）公式我公司能源计量的流量计示值单位规定为20℃，101.325kPa标准状态的流量，如设计选型使用了不同流量计示值单位，则根据设计的流量单位（质量流量kg/h、0℃，101.325kPa及20℃，101.325kPa标准状态或工作状态）选用对应的温度、压力修正（补偿）公式；不同测量原理的流量计，应根据其流量计流量方程（公式）选用对应的温度、压力修正（补偿）公式。
1. 气体流量测量的温度、压力修正（补偿）公式：1.1 差压式流量计的温度、压力修正（补偿）实用公式：一般气体体积流量（标准状态20℃，101.325kPa），根据差压式流量计流量方程，可得干气体在标准状态（20℃，101.325kPa）的积流流量: ）（）（）（）（15.273T325.101p15.273T325.101pqqvN vN（1）式中：q'vN——标准状态下气体实际体积流量；qvN——标准状态下气体设计体积流量；p' ——气体实际压力，kPa；p ——气体设计压力，kPa；T'——气体实际温度，℃；T ——气体设计温度，20℃。
1.2 一般气体质量流量的温度、压力修正（补偿）公式：TpTpqqm m（2）式中：q'vN——标准状态下气体实际体积流量；qvN——标准状态下气体设计体积流量；p' ——气体实际压力，绝对压力；p ——气体设计压力，绝对压力；T'——气体实际温度，绝对温度；T ——气体设计温度，绝对温度。
1.3 蒸汽的温度、压力修正（补偿）公式：根据差压式流量计流量方程，可得蒸汽的质量流量:（3）式中：q'm——蒸汽实际质量流量；qm——蒸汽设计质量流量；ρ' ——蒸汽实测时密度；ρ ——蒸汽设计时密度；依据水和水蒸汽热力性质IAPWS-IF97公式其密度计算模型，工业常用范围内水蒸汽的密度为：) (1000 1 0iJ1 Ii431 ii50In）（.T5401MPap式中:，ρ 为水蒸汽密度；P 为压力, MPa ；v 为比体积，m3/ kg；T为温度，K；R为水物质气体常数，0. 461526kJ∙kg-1 ∙K-1；ni、Ii、Ji为公式系数见“表1”。
差压式流量计计算公式和密度补偿公式
差压式流量计（A B对称，孔板）D C S计算公式
式中，
P
∆为差压值，单位为Pa
ρ为工况密度，单位为
K计算方法如下：
气体温压补偿公式
注：（以下为密度补偿，也可用DCS自带密度补偿公式）
ρ
—工作状态下气体密度
为密度补偿公式
：工况密度;
：绝对温标273.15℃;
：工业标准大气压101.33Pa;
：温度补偿;
：压力补偿;
：仪表工作点大气压;
过热蒸汽密度补偿公式
①当压力p为980～14700KPa,温度t为400℃～500℃时，过热蒸汽的密度为：
②当压力p为580～2000KPa,温度t为250℃～400℃时，过热蒸汽的密度为：
③当压力p为580～1500KPa,温度t为160℃～250℃时，过热蒸汽的密度为：
④当压力p为980～14700KPa,温度t为120℃～600℃时，过热蒸汽的密度为：
在以上四个公式中，④适用的压力、温度范围比较宽的工况。
应当说明的是，对于以上几种密度的拟合公式，在过热程度较高时，误差较小，一般可优于士0．5％。
随着过热度降低，误差会逐渐增大，在过热线附近，误差可能超过士1％。
具体使用时，可根据现场提供的工作条件进行修正。
水的密度补偿公式
表压P（Mpa）下水的密度
式中p—工作压力，Mpa;
t—工作温度，℃；
—纯水在绝对压力为101325Pa,t(℃)下的密度，kg/。
孔板流量计计算公式
孔板流量计计算公式-CAL-FENGHAI.-(YICAI)-Company One10引言孔板是典型的差压式流量计，它结构简单，制造方便，在柳钢炼铁厂使用广泛，主要用于测量氧气、氮气、空气、蒸汽及煤气等流体流量。
由于孔板的流入截面是突然变小的，而流出截面是突然扩张的，流体的流动速度( 情况) 在孔板前后发生了很大的变化，从而且在孔板前后形成了差压，通过测量差压可以反映流体流量大小[1]。
但是流量的计算是一个复杂的过程。
炼铁厂以往仅仅是通过开方器对孔板前后差压进行开方，然后乘以设计最大流量从而获得实际流量值，如公式（1）所示。
（1）其中Q ——体积流量，Nm3/h；Q max——设计最大流量，Nm3/h；ΔP ——实际差压，Pa；ΔP设——设计最大差压，Pa。
其实这种方法并不能真实反映准确流量，特别是在压力、温度波动( 变化) 较大的时候，测量出来的流量和真实流量相差较大。
所以，流量的计算还需要增加温度、压力补偿。
在孔板通用公式中，增加压力、温度补偿的流量计算公式关键是对介质在工况下的密度进行处理，此外还需要孔板设计说明书上的流量系数、孔板开孔直径、膨胀系数、工况密度等参数，公式比较复杂；笔者经过大量的数据统计获得的简易公式则简单得多，只要有孔板的设计最大流量、设计差压和设计压力，即可准确获得实际流量值。
1孔板流量计计算公式1.1通用计算公式（2）(2)其中Q——体积流量，Nm3/h；K——系数；d——工况下节流件开孔直径，mm；ε——膨胀系数；α——流量系数；ΔP——实际差压，Pa；ρ——介质工况密度，kg/m3。
公式（2）中的介质工况密度ρ和温度、压力有关，根据克拉珀龙方程，有（3）P ——压力，单位Pa；V ——体积，单位m3；T ——绝对温度，K；n ——物质的量；R ——气体常数。
相同( 一定) 质量的气体在温度和压力发生变化时，有：（4）P1——某种状态下气体压强，Pa；V1——某种状态下气体体积，m3；T1——某种状态下气体绝对温度，K；又： (5)(5) 代入（4）式，由于m1=m, 化简得(6)所以有：（7）（7）式代入（2）式，有：(8)P1、T1、1 一般选择某一已知值，如标况下氮气压力P1=，温度T1=273K，密度1=1.25kg/m3；或者根据流量计算书，令P1= 工况压力，T1= 工况温度，1= 工况密度。

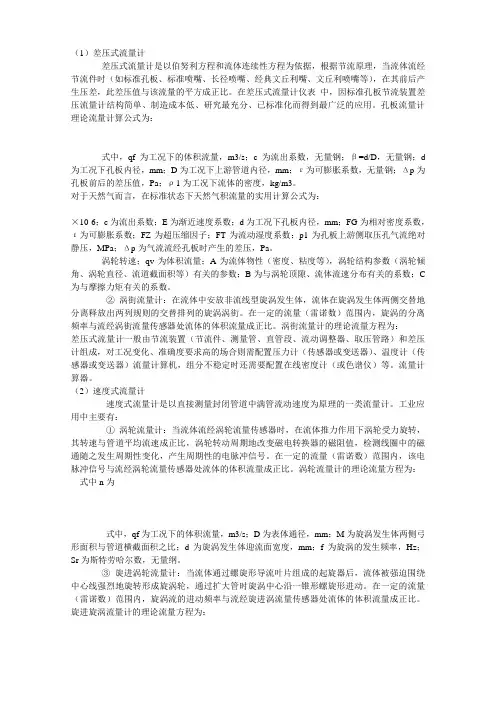

常用流量计计算公式大全成丰流量仪表文库优选版
（1）差压式流量计差压式流量计是以伯努利方程和流体连续性方程为依据，根据节流原理，当流体流经节流件时（如标准孔板、标准喷嘴、长径喷嘴、经典文丘利嘴、文丘利喷嘴等），在其前后产生压差，此差压值与该流量的平方成正比。
在差压式流量计仪表中，因标准孔板节流装置差压流量计结构简单、制造成本低、研究最充分、已标准化而得到最广泛的应用。
孔板流量计理论流量计算公式为：式中，qf为工况下的体积流量，m3/s；c为流出系数，无量钢；β=d/D，无量钢；d 为工况下孔板内径，mm；D为工况下上游管道内径，mm；ε为可膨胀系数，无量钢；Δp为孔板前后的差压值，Pa；ρ1为工况下流体的密度，kg/m3。
对于天然气而言，在标准状态下天然气积流量的实用计算公式为：×10-6；c为流出系数；E为渐近速度系数；d为工况下孔板内径，mm；FG为相对密度系数，ε为可膨胀系数；FZ为超压缩因子；FT为流动湿度系数；p1为孔板上游侧取压孔气流绝对静压，MPa；Δp为气流流经孔板时产生的差压，Pa。
涡轮转速；qv为体积流量；A为流体物性（密度、粘度等），涡轮结构参数（涡轮倾角、涡轮直径、流道截面积等）有关的参数；B为与涡轮顶隙、流体流速分布有关的系数；C 为与摩擦力矩有关的系数。
②涡街流量计：在流体中安放非流线型旋涡发生体，流体在旋涡发生体两侧交替地分离释放出两列规则的交替排列的旋涡涡街。
在一定的流量（雷诺数）范围内，旋涡的分离频率与流经涡街流量传感器处流体的体积流量成正比。
涡街流量计的理论流量方程为：差压式流量计一般由节流装置（节流件、测量管、直管段、流动调整器、取压管路）和差压计组成，对工况变化、准确度要求高的场合则需配置压力计（传感器或变送器）、温度计（传感器或变送器）流量计算机，组分不稳定时还需要配置在线密度计（或色谱仪）等。
流量计算器。
（2）速度式流量计速度式流量计是以直接测量封闭管道中满管流动速度为原理的一类流量计。
差压流量计计算流量公式
差压流量计计算流量公式差压流量计在工业领域中可是个“大明星”，它测量流量的本事可不小。
要说这差压流量计计算流量的公式，那咱们得好好唠唠。
先来说说差压流量计的工作原理哈。
想象一下，在一个管道里，流体在流动，就像一群小朋友在赛跑。
当流体经过一个节流装置的时候，就好比小朋友们遇到了一个狭窄的通道，速度会发生变化，压力也跟着变啦。
而这个压力差，就是差压流量计测量流量的关键线索。
那差压流量计计算流量的公式到底是啥呢？一般来说，常用的公式是：Q = k × √ΔP 。
这里的 Q 代表体积流量，ΔP 就是我们前面说的压力差，而 k 呢，是个系数，它跟节流装置的形状、尺寸，还有流体的物理性质等等都有关系。
给您讲个我之前遇到的事儿吧。
有一次，我去一家工厂参观，正好看到他们在调试一台新安装的差压流量计。
技术人员那叫一个认真，拿着各种工具在那测量、记录数据。
我凑过去看，就听到他们在讨论这个流量公式的应用。
原来啊，这台流量计测量出来的数据和预期的不太一样，大家都在找原因。
有人说可能是节流装置安装的位置不太对，影响了压力差的测量；有人说也许是流体的性质发生了变化，导致系数 k 不准确了。
最后经过一番排查，发现是因为管道里有一些杂质堆积，影响了流体的流动，从而导致压力差出现了偏差。
经过清理和重新校准，这台差压流量计终于正常工作啦，准确地测量出了流量。
再回到这个公式上来，要想准确地运用这个公式，那可得把相关的参数都搞清楚。
比如说，节流装置的类型，是孔板、喷嘴还是文丘里管？每种节流装置都有自己的特点和适用范围。
还有流体的密度、粘度这些参数，也不能马虎。
如果测量的是气体，还得考虑温度和压力对气体体积的影响。
在实际应用中，还得注意测量误差的问题。
有时候，一点点小的误差积累起来，可能就会对整个生产过程产生不小的影响。
比如说，在化工生产中，如果流量测量不准确，可能会导致配料比例失调，影响产品质量；在能源管理中，如果流量数据有误，可能会让企业在能源消耗上做出错误的决策，浪费资源。
差压流量计计算公式
差压流量计计算公式ρ1 被测流体在I-I处的密度，kg/m3;Qv 体积流量，m3/h按照补偿要求，需要加入温度和压力的补偿，根据计算书，计算思路是以50度下的工艺参数为基准，计算出任意温度任意压力下的流量。
其实重要是密度的转换。
计算公式如下：Q = 0.004714187 *d＾2*ε*＠sqr(ΔP/ρ) Nm3/h 0C101.325kPa也即是画面要求显示的0度标准大气压下的体积流量。
在根据密度公式：ρ= P*T50/(P50*T)* ρ50其中：ρ、P、T表示任意温度、压力下的值ρ50、P50、T50表示50度表压为0.04MPa下的工艺基准点结合这两个公式即可在程序中完成编制。
二．煤气计算书（省略）三．程序分析1.瞬时量温度量：必须转换成绝对摄氏温度；即+273.15压力量：必须转换成绝对压力进行计算。
即表压+大气压力补偿计算根据计算公式，数据保存在PLC的寄存器内。
同时在intouch画面上做监视。
2.累积量采用2秒中一个扫描上升沿触发进行累积，即将补偿流量值（Nm3/h）比上1800单位转换成每2S的流量值，进行累积求和，画面带复位清零功能。
差压流量计的通用计算公式如下图所示，由式1推导可得到式2。
式中Q代表流量，△P代表差压，ρ代表流体密度，K是仪表系数，由流量计出厂标定时得到。
流量与差压的平方根成正比。
差压式流量计是根据安装于管道中流量检测件产生的差压,已知的流体条件和检测件与管道的几何尺寸来计算流量的仪表。
差压式流量计由一次装置(检测件)和二次装置(差压转换和流量显示仪表)组成。
气体体积流量测量的温度压力补偿公式及相对误差计算
流量计示值修正（补偿）公式我公司能源计量的流量计示值单位规定为20℃，标准状态的流量，如设计选型使用了不同流量计示值单位，则根据设计的流量单位（质量流量kg/h 、0℃，及20℃，标准状态或工作状态）选用对应的温度、压力修正（补偿）公式；不同测量原理的流量计，应根据其流量计流量方程（公式）选用对应的温度、压力修正（补偿）公式。
1. 气体流量测量的温度、压力修正（补偿）公式：1.1 差压式流量计的温度、压力修正（补偿）实用公式：一般气体体积流量（标准状态20℃，），根据差压式流量计流量方程，可得干气体在标准状态（20℃，）的积流流量:）（）（）（）（15.273T 325.101p 15.273T 325.101p q q vNvN +'⋅++⋅+'=' （1）式中： q'vN ——标准状态下气体实际体积流量；q vN ——标准状态下气体设计体积流量；p' ——气体实际压力，kPa ；p ——气体设计压力，kPa ；T'——气体实际温度，℃；T ——气体设计温度，20℃。
1.2 一般气体质量流量的温度、压力修正（补偿）公式：T p T p q q m m ''=' （2）式中：q'vN ——标准状态下气体实际体积流量；q vN ——标准状态下气体设计体积流量；p' ——气体实际压力，绝对压力；p ——气体设计压力，绝对压力；T'——气体实际温度，绝对温度；T ——气体设计温度，绝对温度。
1.3 蒸汽的温度、压力修正（补偿）公式：根据差压式流量计流量方程，可得蒸汽的质量流量:ρρ'='mm q q （3）式中： q'm ——蒸汽实际质量流量；q m ——蒸汽设计质量流量；ρ' ——蒸汽实测时密度；ρ ——蒸汽设计时密度；依据水和水蒸汽热力性质IAPWS-IF97公式其密度计算模型，工业常用范围内水蒸汽的密度为：式中:，ρ 为水蒸汽密度；P 为压力, MPa ；v 为比体积，m 3/ kg ；T 为温度， K ；R 为水物质气体常数， 0. 461526kJ?kg -1 ?K -1；n i 、I i 、J i 为公式系数见“表1”。
(完整版)孔板流量计的流量计算公式
孔板流量计的流量计算公式简单来说差压值要开方输出才能对应流量实际应用中计算比较复杂一般很少自己计算的这个都是用软件来计算的下面给你一个实际的例子看看吧一．流量补偿概述差压式流量计的测量原理是基于流体的机械能相互转换的原理。
在水平管道中流动的流体，具有动压能和静压能（位能相等），在一定条件下，这两种形式的能量可以相互转换，但能量总和不变。
以体积流量公式为例：Q v = CεΑ/sqr(2ΔP/(1-β＾4)/ρ1)其中：C 流出系数；ε 可膨胀系数Α 节流件开孔截面积，M＾2ΔP 节流装置输出的差压，Pa;β 直径比ρ1 被测流体在I-I处的密度，kg/m3;Qv 体积流量，m3/h按照补偿要求，需要加入温度和压力的补偿，根据计算书，计算思路是以50度下的工艺参数为基准，计算出任意温度任意压力下的流量。
其实重要是密度的转换。
计算公式如下：Q = 0.004714187 *d＾2*ε*＠sqr(ΔP/ρ) Nm3/h 0C101.325kPa也即是画面要求显示的0度标准大气压下的体积流量。
在根据密度公式：ρ= P*T50/(P50*T)* ρ50其中：ρ、P、T表示任意温度、压力下的值ρ50、P50、T50表示50度表压为0.04MPa下的工艺基准点结合这两个公式即可在程序中完成编制。
二．煤气计算书（省略）三．程序分析1.瞬时量温度量：必须转换成绝对摄氏温度；即+273.15压力量：必须转换成绝对压力进行计算。
即表压+大气压力补偿计算根据计算公式，数据保存在PLC的寄存器内。
同时在intouch画面上做监视。
2.累积量采用2秒中一个扫描上升沿触发进行累积，即将补偿流量值（Nm3/h）比上1800单位转换成每2S的流量值，进行累积求和，画面带复位清零功能。
差压式流量计计算公式和密度补偿公式
差压式流量计计算公式和密度补偿公式
一、差压式流量计计算公式：
差压计量原理公式如下：
Q=CdxAx√(2ΔP/ρ)
其中
Q为流体的体积流率
Cd为流体的流出系数
A为差压传感器的测量面积
ΔP为流体两点间的压差
ρ为流体的密度。
这个公式基于伯努利定理，其中流量正比于√(2ΔP/ρ)，而差压传感器的测量仅取决于压差的大小和密度，因此可以通过测量压差和密度来计算流体的体积流量。
二、密度补偿公式：
流量计的准确性很大程度上取决于流体的密度变化情况。
在一些工业过程中，流体的密度可能会因温度、压力等因素而发生变化。
为了提高流量计的测量准确性，需要进行密度补偿。
密度补偿公式如下：
Qc=Qx(ρ0/ρt)
其中
Qc为密度补偿后的流体的体积流率
Q为未经密度补偿的流体的体积流率
ρ0为参考密度
ρt为实际密度。
这个公式是通过将流量的密度变化转换为流体流率的密度补偿，进而提高流量计的准确性。
密度补偿一般需要根据特定的流体性质和工艺条件来确定参考密度。
通过测量实际密度并与参考密度进行比较，可以得到密度补偿后的流体流率。
总结：
差压式流量计是一种常用的流量测量仪表，其计算公式和密度补偿公式能够帮助我们准确计算流体的体积流量，并提高测量的准确性。
在应用过程中，我们需要根据具体的工艺条件和流体性质选择合适的参考密度，并确保流量计的正常运行和校准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
差压式流量计（AB对称，孔板）DCS计算公式Q=K×∆P×ρ
式中，
∆为差压值，单位为Pa
P
ρ
为工况密度，单位为kg/m3
K计算方法如下：
计算书刻度流量
K=
计算书刻度差压×计算书操作密度
气体温压补偿公式
注：（以下为密度补偿，也可用DCS自带密度补偿公式）
ρ
—工作状态下气体密度kg/m3
ρ=(T0+20)×(P+P A)
ρ20为密度补偿公式
P0×(T+T
0)
ρ20：工况密度kg/m3;
T0：绝对温标273.15℃;
P0：工业标准大气压101.33Pa;
T：温度补偿;
P：压力补偿;
P A：仪表工作点大气压;
过热蒸汽密度补偿公式
①当压力p为980～14700KPa,温度t为400℃～500℃时，过热蒸汽的密度为：
ρ=1.856×10−2P
−5
②当压力p为580～2000KPa,温度t为250℃～400℃时，过热蒸汽的密度为：
ρ=
1.944×10−2P
0.01t−1.467×10−4P+2.1627
③当压力p为580～1500KPa,温度t为160℃～250℃时，过热蒸汽的密度为：
ρ=
1.888×10−2P
0.01t−2.2045×10−4P+2.11
④当压力p为980～14700KPa,温度t为120℃～600℃时，过热蒸汽的密度为：
ρ=
1
1
P
0.461t−126.1−0.0097+1.324×10−5t
在以上四个公式中，④适用的压力、温度范围比较宽的工况。
应当说明的是，对于以上几种密度的拟合公式，在过热程度较高时，误差较小，一般可优于士0 ． 5 ％。
随着过热度降低，误差会逐渐增大，在过热线附近，误差可能超过士 1 ％。
具体使用时，可根据现场提供的工作条件进行修正。
水的密度补偿公式
表压P（Mpa）下水的密度
ρp,t=ρ0,t[1+10−6p485.11−1.8292t+0.0192781t2]
式中p—工作压力，Mpa;
t—工作温度，℃；
ρ0,t—纯水在绝对压力为101325Pa,t(℃)下的密度，kg/m3。
