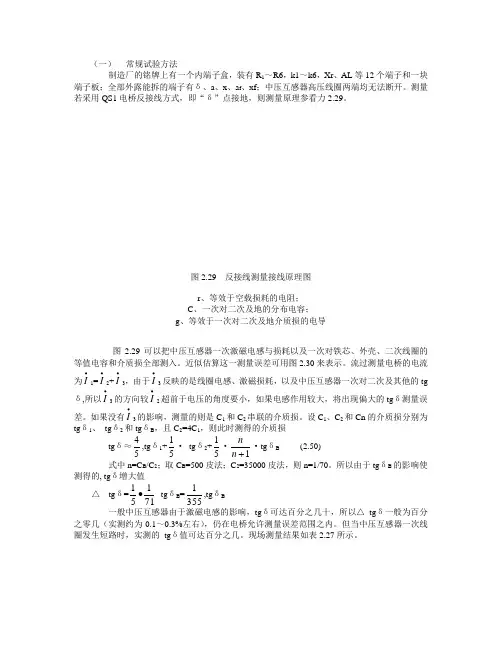

CVT介质损耗试验

CVT介损现场测试方法浅谈

摘要：介绍了CVT的基本原理，分析计算了自激法测量CVT介损和电容量时应注意的问题和δ点电位情况，并和实测结果进行比较，为现场试验提供参考。

关键词：CVT；中间变；补偿电抗器；自激法

1．CVT基本工作原理

电容式电压互感器主要是由电容分压器、中压变压器、补偿电抗器、阻尼器等部分组成，后三部分总称为电磁单元，对其工作原理简介如下。

图1 CVT结构原理图

1.1基本结构

结构及部件原理见图1。由电容分压器和电磁单元部分组成。C1与C2串联构成分压器，C2上的电压在(10～20)kV，通常称为中间电压。电磁单元部分由补偿电抗器L、中间变压器T、补偿电抗保护器F和阻尼器R

构成。T将中间电压降为和100 V，且它的短路阻抗起电感作用，同补偿电抗一起构成对电容电流完全补偿的电感支路。F是L上电压的保护器，通常将电压限制在3～5kV，从结构上分带间隙的电阻器和氧化锌避雷器两种。R用于阻尼CVT铁磁谐振，从结构上分为谐振型和速饱和型。

1.2铁磁谐振与阻尼装置

图2 CVT 等值电路

由图2的等值回路可见，电容式电压互感器的等值电路中含有电容和非线性电感，当二次侧空载时，中间变压器的励磁阻抗与等值电容C=C1+C2

相串联，其自然振荡频率0f =

（m L 为中间变压器激磁电感），0f 一般为额定频率N f 的十几分之一或更低。当互感器一次侧突然合闸或二次侧受到冲击时，暂态过程产生的过电压会使中间变压器铁芯出现磁饱和，励磁电感m L 急剧下降，从而使此时回路的自然谐振频率

0f 上升，0f 可达到额定频率N f 的1/2, 1/3, I/5等，最常见的是I/3次

谐波谐振。由于回路中本身电阻很小，不外加阻尼或阻尼参数不当，分数次铁磁谐振就会持续下去。这种谐振过电压的幅值可达到额定电压的2～3倍，长期过流可造成中间变压器和电抗器绕组过热和绝缘损坏。因此电容式电压互感器制造时必须设置阻尼器，在短时间内大量消耗谐振能量，以抑制其自身铁磁谐振。最常见的是谐振型阻尼装置，如图3所示。

I c ?

图3谐振型阻尼器结构示意图

在额定运行条件下，Z L 和Z C 调谐到工频时产生并联谐，电抗极大，对阻尼绕组等效为开路。当发生I/n 次谐波谐振时，并联谐振条件被破坏，并联电抗下降，有效接入阻尼电阻，消耗回路能量，抑制谐振。 1.3补偿电抗器及其限压器

如图2所示，当分压电容器不带电磁单元时，此时得到开路中间电压

11212C U

U U

C C K

==+ 当分压器带上电磁单元而不接补偿电抗器时，当接入二次感性负荷后，等值电容12C C +形成较大的内阻抗，出现所谓的容升现象，使C 2的电压大于实际电压，因此必须进行补偿。

为了抵偿 X C 的影响，必须在分压器回路中串联一只补偿电抗器X K ，并在额定频率下，满足/

12k c T T X X X X =--。这样等值电容的压降就被电

抗器X K 及变压器漏抗压降所补偿，等值电容压降将只受数值很小的电阻

R 和/2R 上压降的影响，互感器的二次电压与一次电压之间将获得正确的

相位关系。在一般设计时，常使整个等值回路的感抗值略大于容抗值，称为过补偿，以减少电阻对相位差(角差)的影响。

补偿电抗器两端的电压在正常运行时只有几百伏，当CVT 二次侧发

生短路和开断过程中，补偿电抗器两端电压将出现过电压，必须加以限制才能保证安全，限压元件除了降低电抗器两端电压(一般产品按补偿电抗器额定工况下电压4倍考虑)外，还能对阻尼铁磁谐振起良好的作用。常见的限压元件有间隙加电阻、氧化锌阀片加电阻或不加电阻、补偿电抗器设二次绕组并接人间隙和电阻等几种，大部分产品均将限压器安装在电磁单元油箱内，保护间隙常用绝缘管作外壳，内装电极和云母片。也有部分产品将限压器安装在油箱外的二次出线板上。 2、试验实例 2.1 试品参数

防污型电容式电压互感器下节为例进行说明：铭牌及计算参数：

C 总为10.05nF C 2为62.6nF

C 1为11.97nF 高压绕组额定电压10.2kV 高压绕组额定电流30mA a1-d1绕组额定容量150VA ，额定电压

额定电流2.60A an-dn 绕组额定容量150VA 额定电压100V 额定电流1.5A 备注：

厂家技术资料中说明低压绕组电流不宜超过5A

中间变额定电压：11210.2ZJB C U U kV C C ?

=?=

?+??

中间变高压侧对于a1-d1绕组的变比：K ＝10.2/0.1＝177 2.2 C 1实测及估算

测量C1的电路如图4所示,δ点的工频耐受电压一般为4kV1min 。

2N DQ A N DQ

Z Z U U Z Z Z δ

++,其中：

Z j C ω=

，DQ Z R =,1

N N

Z j C ω=

由于Z 2<

A N

U Z U Z δ≈= 图4测量C1等值电路即U δ≈A U ，就是说在测量C1时，中间电压和δ点电压基本一样，因此要控制δ点电压不超过4KV （泛华6000D 、E 型介损仪自激法测量高压输出上限），现场试验电压一般取2～3kV 。

单独利用a1-d1绕组进行测量。

表1 C 1实测及估算

中间变高压侧实测和计算电流基本一样。 2.3 C 2实测及估算

测量C2的电路如图5所示，

2DQ A DQ

Z U U Z Z δ

+，由于Z 2>>Z DQ ，因

此在测量C 2的时候，δ点接近零电位，不会有绝缘击穿的危险。测量C2的风险在于限流电抗器过压和中间变过流。

图5测量C2等值电路表2 C 2实测及估算

可见，测量回路发生了谐振，利用45Hz 测量时，计算中间变低压侧需加电压为11.3V ，实际为4V ，中间变高压侧电压为708V ，另外的1292V 电压加在了串联电抗器上，正常运行时串抗上的电压一般为几百伏，保护器绝缘水平一般为3kV ，因此，对串抗绝缘没有危害。 2.4 计算实例

以50H Z 为例，利用a1-d1绕组，限定低压电流5A 。

低压电流5A ，根据中间变变比关系，利用1122I N I N =,可以计算高压侧电流为28mA ，小于额定电流30mA ，则：δ点限制电压为

2810142431462.610

I U V C ω--?===?? 从图5可见，C 1和C N 串联，由于为50pF ，C 2为62600 pF ，容抗相差1259倍, C N 引起的电流增量可以忽略，计算时C 1可以不考虑（有的数字电桥是利用C1作为标准电容测量C2，）。 3．结论

1．利用自激法测量CVT C 1电容量及介损时，C 2首端、尾端电位基本一样，需要考虑的是δ点绝缘问题。

2．利用自激法测量CVT C2电容量及介损时，δ点接近零电位，需要考虑的是中间变过流和串联电抗器过压的问题。
