四旋翼无人机编队问题方案
多旋翼无人机协同编队飞行控制研究方案
摘要：无人机协同编队飞行控制已经成为时代热题。
本文主要是对MMR之间、MMR与GCS之间的通信模式进行穷尽，并对CFF组织架构，3架MMR编队的几何结构进行总结概括，重点分析了CFF队形与所执行任务之间的内在关系。
在对CFF控制问题上主要总结了主-僚机控制方式及其常规问题和整体式飞行控制方案的研究。
并最终对MMR故障、GCS故障、编队阵型故障、其它应急情况下的容错机制、队形重构机制的研究MMR编队内部避障、整体避障问题研究进行了总结概括。
关键字：通信模式多旋翼无人机协同编队控制方式故障诊断与应急措施
一、序言
无人机（Unmanned Aerial Vehicle, UAV）是现代战争中重要的作战武器，能够代替有人机执行多种复杂危险的任务。
尽管如此,单架的UAV 执行任务时仍存在相应的问题,如执行侦察任务时,单架UAV可能会受到传感器的角度限制,不能从多个不同方位对目标区域进行观测,当面临大范围搜索任务时，不能有效地覆盖整个侦察区域;而如果是执行攻击任务,同样,单架UAV在作战范围、杀伤半径、摧毁能力以及攻击精度等方面受到的限制,会影响整个作战任务的成功率。
另外,一旦单架UAV中途出现故障，必须立即中断任务返回,在战争中有可能贻误战机而破坏整个战计划。
针对以上现状,多年来人们通过分析生物群体的社会性现象,如模仿群鸟迁徙过程中,其队形保持、节省能量以及协同对抗天敌等能力,来解决目所关注的问题,其目的是为了尽可能地发挥单架UAV的作用,实现多UAV协同编队飞行的控制、决策和管理,从而提高UAV完成任务的效率,拓宽UAV 使用范围,达到安全、高可靠性地执行多种任务的目的。
无人机技术经过几十年的发展已经相对成熟,在军事和民用中发挥了独特的作用。
为了适应未来的挑战,除了提高单机的功能和效用外,还需要考虑如何以现在的技术为基础,发展更加有效的无人机管理和组织模式。
无人机编队飞行是近年来提出的无人机合作化发展方向中的一个核心概念。
无人机编队飞行,即多架无人机为适应任务要求而进行的某种队形排列和任务分配的组织模式,它既包括编队飞行的队形产生、保持和变化,也包括飞行任务的规划和组织。
无人机编队飞行是无人机发展的一个重要趋势,拥有广阔的发展前景。
UAV的编队飞行可以提高UAV完成任务的效率,拓宽UAV使用范围,达到安全、高可靠性地执行中加油、空中监视、侦察和作战等多种任务的目
的。
同时对侦查UAV，编队UAV可以扩大侦察范围，同时减少价格昂贵的装备被敌方打击的概率。
当然也可用于民用企业，像病虫害监测，石油管道监测，输电线路监测及农田喷药等方面，大大提高了工作效率。
本文主要对无人机编队的具体方案进行分析总结。
二、通信方式。
四旋翼无人机编队问题方案
多旋翼无人机协同编队飞行控制研究方案摘要：无人机协同编队飞行控制已经成为时代热题。
本文主要是对MMR之间、MMR与GCS之间的通信模式进行穷尽，并对CFF组织架构，3架MMR编队的几何结构进行总结概括，重点分析了CFF队形与所执行任务之间的内在关系。
在对CFF控制问题上主要总结了主-僚机控制方式及其常规问题和整体式飞行控制方案的研究。
并最终对MMR故障、GCS故障、编队阵型故障、其它应急情况下的容错机制、队形重构机制的研究MMR编队内部避障、整体避障问题研究进行了总结概括。
关键字：通信模式多旋翼无人机协同编队控制方式故障诊断与应急措施一、序言无人机（Unmanned Aerial Vehicle, UAV）是现代战争中重要的作战武器，能够代替有人机执行多种复杂危险的任务。
尽管如此,单架的UAV 执行任务时仍存在相应的问题,如执行侦察任务时,单架UAV可能会受到传感器的角度限制,不能从多个不同方位对目标区域进行观测,当面临大范围搜索任务时，不能有效地覆盖整个侦察区域;而如果是执行攻击任务,同样,单架UAV在作战范围、杀伤半径、摧毁能力以及攻击精度等方面受到的限制,会影响整个作战任务的成功率。
另外,一旦单架UAV中途出现故障，必须立即中断任务返回,在战争中有可能贻误战机而破坏整个战计划。
针对以上现状,多年来人们通过分析生物群体的社会性现象,如模仿群鸟迁徙过程中,其队形保持、节省能量以及协同对抗天敌等能力,来解决目所关注的问题,其目的是为了尽可能地发挥单架UAV的作用,实现多UAV协同编队飞行的控制、决策和管理,从而提高UAV完成任务的效率,拓宽UAV 使用范围,达到安全、高可靠性地执行多种任务的目的。
无人机技术经过几十年的发展已经相对成熟,在军事和民用中发挥了独特的作用。
为了适应未来的挑战,除了提高单机的功能和效用外,还需要考虑如何以现在的技术为基础,发展更加有效的无人机管理和组织模式。
无人机编队飞行是近年来提出的无人机合作化发展方向中的一个核心概念。
基于超声波模块的四旋翼无人机在编队中的定位方法
基于超声波模块的四旋翼无人机在编队中的定位方法作者：栗乾瀚李泽阳李路昌来源：《商情》2020年第38期【摘要】在无人机进行编队飞行时，在领航-跟随的编队策略下，针对如何进行长机僚机之间的定位问题提出了超声波定位的解决方案。
在建立的模型当中，进行了定位计算。
可以使无人机在编队飞行当中以固定队形飞行。
【关键词】无人机;编队飞行;超声波定位引言：四旋翼无人机是一种新型飞行器，从结构上来说，它是一种四轴给旋翼提供动力的飞行器。
四旋翼飞行器的工作原理是飞行时调节电机旋转速度，带动桨叶转动，产生竖直向上的升力，使飞行器能够在空中处于一个平稳的飞行状态。
相比于固定翼无人机来讲，四旋翼无人机有机械结构简单，飞行灵活，适合空中悬停和体积小等特点。
相比单架无人机，多无人机编队更易于完成复杂任务，提高了容错率，使得编队飞行控制成为现下研究热门课题。
使用超声波模块进行定位获得的数据精度较高，可达到厘米级，且结构简单。
无论是在容错率高还是在续航，检修，控制等方面都有较大的优势。
1、编队策略1.1 编队形式。
飞行器的编队飞行就是两架及以上的四轴飞行器从任意的初始位置按照事先预定好的队形进行飞行，并且在飞行的过程中在各个飞行器之间的距离和高度保持初始的飞行状态。
无人机的编队控制有多种方法，主要的控制方法有领航-跟随法，虚拟结果法，基于行为的方法。
现在存在多种编队形式，但由于无人机搭载芯片的性能限制和无人机在空中飞行时所实时采集的姿态、位置等多种数据，为防止运算速度低下，实时运动改变不及时。
采用地面基站—长机—僚机编队策略。
即地面基站为机队提供飞行数据，目标坐标。
长机为机队中的参照物，僚机检测自身位置，核对目标点，并进行自身的姿态调整。
1.2 长机僚机结构模型。
在编队过程中，长机根据预先预定的航迹飞行，僚机的编队则是主要控制距离的控制过程。
在水平面上，输出的指令信号都是关于速度和方向上的，通过反馈水平面双机的距离信息来实现跟踪距离控制的功能，在垂直面上，僚机根据高度的测量值来实现高度的控制。
四旋翼无人机一致性编队飞行控制方法
四旋翼无人机一致性编队飞行控制方法作者：陈杰敏吴发林耿澄浩徐珊来源：《航空兵器》2017年第06期摘要：四旋翼无人机在民用及军用领域都发挥着越来越重要的作用。
为了完成某些特定任务，需要由多架四旋翼组成的编队保持适当队形飞行。
与单架四旋翼执行任务相比，四旋翼编队具有能增加任务成功率、提高整体抗干扰性能、扩大监控范围等优点。
本文基于主从式编队结构，结合信息拓扑理论，把四旋翼编队描述为二阶一致性系统，设计编队控制器来实现四旋翼编队的稳定飞行。
主机和从机均采用PID控制，主机跟踪预设轨迹，从机跟踪编队控制器计算出的轨迹跟踪指令。
最后通过仿真分析了控制算法对四旋翼编队队形生成及队形保持的控制效果。
关键词：四旋翼无人机；编队飞行；信息拓扑理论；一致性理论；主从式编队中图分类号： V249.1 文献标识码： A 文章编号： 1673-5048（2017）06-0025-07[SQ0]0 引言四旋翼无人机（以下简称四旋翼）是一种有四个螺旋桨且螺旋桨分别呈十字交叉型的飞行器。
在过去的数十年中，传感器及电子元器件的微型化、低廉化推动了四旋翼的快速发展。
四旋翼在军事领域可用于巡逻侦察、定点攻击等方面，在民用领域可用于遥感测绘、农业植保、通信中继、航拍航测、短途运输等方面，具有广泛的应用前景和实际用途，成为商业公司和科研单位的研究热点[1]。
随着无线传感网络等技术的创新应用，由多架无人机组成的编队在民用及军事等方面都展现出越来越广泛的用途，如能进行空中集群表演、组建军事通信网络、构建网络化军事打击编队等。
无人机编队飞行，是指在三维空间中，多架无人机按照一定的队形进行排列，使其在飞行过程中保持队形不变或者相对位置在一定范围内变动，并能根据外部情况和任务需求进行动态调整，以保持编队的协同一致性。
无人机编队飞行控制方式主要有主从法[2]、虚拟结构法[3-4]、行为控制法[5-6]等。
主从法结构中，其中一个飞行器被指定为主机，其余飞行器则被指定为从机。
基于Pixhawk飞控的四轴飞行器编队控制分析
基于Pixhawk飞控的四轴飞行器编队控制分析Pixhawk飞控是一种广泛应用于无人机领域的控制器，通过与传感器和执行器的配合，能够控制飞行器的姿态、位置等飞行参数。
同时，利用该控制器的通信功能，可以进行多个飞行器之间的互相通信与协作，实现编队控制。
四轴飞行器编队控制是指多个四轴飞行器在同一空间内通过互相通信与协作，完成一系列复杂的任务，如避障、搜救等。
编队控制的关键在于协调多个飞行器的位置、速度等参数，以便实现整体的协同运动。
下面将分析基于Pixhawk飞控的四轴飞行器编队控制的关键技术。
1.多机协作控制基于Pixhawk飞控的四轴飞行器编队控制需要实现多个飞行器之间的实时通讯，以便共同协作完成任务。
因此，要采用一种高效的通讯协议，如MAVLink协议。
MAVLink协议是一种基于无线通讯的数据传输协议，能够实现实时的数据交换和协作控制。
在编队控制中，多台飞行器都需要使用相同的MAVLink协议进行通讯，以达到协同运动的目的。
2.集群控制集群控制是指一组具有相同控制目标的飞行器协同工作的过程。
在集群控制下，多台飞行器通过协同工作，在不同领域内完成不同的任务，如区域探测、救援等。
集群控制需要通过分布式控制算法实现智能化决策，以提高编队控制的效率和精度。
3.位置控制位置控制是编队控制中最基本的控制方式。
基于Pixhawk飞控的四轴飞行器编队控制需要实现对每一台飞行器的位置控制，以便协同工作。
关键在于通过传感器获取每个飞行器的位置信息，并使用反馈控制算法进行调整。
需要注意的是，位置控制需要考虑到飞行器自身的动力学特性，以提高控制效果。
4.速度控制综上所述，基于Pixhawk飞控的四轴飞行器编队控制需要实现多机协作控制、集群控制、位置控制以及速度控制等多项关键技术。
只有通过高效的编队控制方式，才能实现更加复杂的无人机应用场景，如智能运输、灾害应急等。

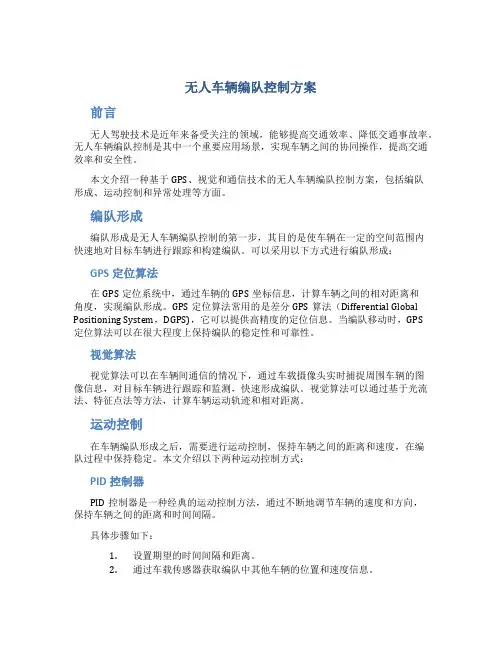

无人车辆编队控制方案
无人车辆编队控制方案前言无人驾驶技术是近年来备受关注的领域，能够提高交通效率、降低交通事故率。
无人车辆编队控制是其中一个重要应用场景，实现车辆之间的协同操作，提高交通效率和安全性。
本文介绍一种基于GPS、视觉和通信技术的无人车辆编队控制方案，包括编队形成、运动控制和异常处理等方面。
编队形成编队形成是无人车辆编队控制的第一步，其目的是使车辆在一定的空间范围内快速地对目标车辆进行跟踪和构建编队。
可以采用以下方式进行编队形成：GPS定位算法在GPS定位系统中，通过车辆的GPS坐标信息，计算车辆之间的相对距离和角度，实现编队形成。
GPS定位算法常用的是差分GPS算法（Differential Global Positioning System，DGPS)，它可以提供高精度的定位信息。
当编队移动时，GPS定位算法可以在很大程度上保持编队的稳定性和可靠性。
视觉算法视觉算法可以在车辆间通信的情况下，通过车载摄像头实时捕捉周围车辆的图像信息，对目标车辆进行跟踪和监测，快速形成编队。
视觉算法可以通过基于光流法、特征点法等方法，计算车辆运动轨迹和相对距离。
运动控制在车辆编队形成之后，需要进行运动控制，保持车辆之间的距离和速度，在编队过程中保持稳定。
本文介绍以下两种运动控制方式：PID控制器PID控制器是一种经典的运动控制方法，通过不断地调节车辆的速度和方向，保持车辆之间的距离和时间间隔。
具体步骤如下：1.设置期望的时间间隔和距离。
2.通过车载传感器获取编队中其他车辆的位置和速度信息。
3.计算编队中其他车辆的速度和时间间隔，与期望值进行比较。
4.根据误差调整车辆的速度和方向，保持车辆与其他车辆的距离和时间间隔。
MPC控制器MPC控制器是一种基于模型预测控制的方法，通过预测当前车辆和编队中其他车辆的状态变化，实时调整车辆的运动。
MPC控制器可以通过数学模型计算出车辆与其他车辆的期望运动轨迹，通过实时反馈调整车辆的运动轨迹。
一种基于单位四元数的四旋翼编队反演控制方法
０ 引 言
近年来，小型无人机发展迅猛，四旋翼无人飞行器由于结 构简单、易于控制，受到研究者们的广泛关注。四旋翼无人机 能够实现垂直起降、自主悬停等功能，在不确定环境以及危险 环境中能够高效的执行任务。无人机编队通过多无人机的协同 飞行使系统的综合效能大大提高。随着任务日趋复杂，无人机 数量逐渐增多，对编队控制提出了更多更高的要求。无人机编 队控制是多无人机协同控制的重要研究方向。
编队控制的研究方法主要有领航跟随法、虚拟结构法、基 于行为法和 图 论 法［１］。 目 前 较 为 主 流 的 是 将 上 述 方 法 融 合 使 用，取长补短。早期的编队控制主要采用集中式控制方法，其 特点是精度高、便于控制，但是要依赖于中央控制单元的计算 能力和全局通信能力，随着编队成员的增加，中央控制单元的 计算量呈指数增加，缺乏可拓展性和灵活性。后来人们提出分 布式控制方法，每架无人机只与相邻的无人机进行通信，利用 无人机自身的计算能力，得到周边无人机的相对位置关系，对 比期望的编队队形，对无人机的实际位置进行修正进而消除队 形误差。
（ＤｅｐａｒｔｍｅｎｔｏｆＵＡＶ Ｅｎｇｉｎｅｅｒｉｎｇ，ＯｒｄｎａｎｃｅＥｎｇｉｎｅｅｒｉｎｇＣｏｌｌｅｇｅ，Ｓｈｉｊｉａｚｈｕａｎｇ ０５００００，Ｃｈｉｎａ） 犃犫狊狋狉犪犮狋：Ｆｏｒｍａｔｉｏｎｃｏｎｔｒｏｌｕｎｄｅｒｉｄｅａｌｃｏｍｍｕｎｉｃａｔｉｏｎｃｏｎｄｉｔｉｏｎｓｉｓｓｔｕｄｉｅｄｆｏｒｑｕａｄｒｏｔｏｒ ＵＡＶ．Ｔｈｅｑｕａｄｒｏｔｏｒ ＵＡＶ ｈａｓｃｏｍｐｌｅｘ ｍａｔｈｅｍａｔｉｃａｌｍｏｄｅｌ．Ｆｉｒｓｔｏｆａｌｌ，ｔｈｅｑｕａｄｒｏｔｏｒｉｓｄｅｃｏｍｐｏｓｅｄｉｎｔｏｔｗｏｉｎｄｅｐｅｎｄｅｎｔｓｕｂｓｙｓｔｅｍｓｏｆｐｏｓｉｔｉｏｎａｎｄａｔｔｉｔｕｄｅｂｙｔｈｅｑｕａｔｅｎｉｏｎｄｅ ｓｃｒｉｂｉｎｇｉｔｓｄｙｎａｍｉｃｓａｎｄｋｉｎｅｍａｔｉｃｓｍｏｄｅｌ．Ｔｈｅｔｒａｃｋｉｎｇｄｅｖｉａｔｉｏｎ ｍｏｄｅｌｉｓｅｓｔａｂｉｌｉｓｈｅｄｂｙｉｎｔｒｏｄｕｃｉｎｇｄｅｖｉａｔｉｏｎｏｆｔｈｅｅｘｐｅｃｔｔｒａｃｋ．Ｏｎｅ ｍｅｍｂｅｒｉｎｔｈｅｆｏｒｍａｔｉｏｎｉｓｓｐｅｃｉｆｉｅｄａｓｌｅａｄｅｒ．Ｂｙｃｏｎｓｅｎｃｕｓａｌｇｏｒｉｔｈｍｔｈｅｆｌｅｅｔｇｅｔｓｔｈｒｏｕｇｈｔｈｅｇｅｏｍｅｔｒｉｃｃｅｎｔｅｒａｓｔｈｅｅｘｐｅｃｔｔｒａｃｋ．Ａｔｉｍｅ ｖａｒｙｉｎｇｆｅｅｄｂａｃｋｃｏｎｔｒｏｌｌａｗｔｈａｔｍａｋｉｎｇｆｏｒｍａｔｉｏｎｓｔａｂｉｌｉｚａｔｉｏｎｉｓｄｅｓｉｇｎｅｄｆｏｒｅａｃｈｑｕａｄｒｏｔｏｒｗｉｔｈＢａｃｋＳｔｅｐｐｉｎｇｍｅｔｈｏｄ．Ｆｉｎａｌｌｙ，ｔｈｅｅｆｆｅｃ ｔｉｖｅｎｅｓｓｏｆｔｈｉｓａｌｇｏｒｉｔｈｍｉｓｓｈｏｗｅｄｔｈｒｏｕｇｈｔｈｅｓｉｍｕｌａｔｉｏｎｒｅｓｕｌｔｓ． 犓犲狔狑狅狉犱狊：ｆｏｒｍａｔｉｏｎｃｏｎｔｒｏｌ；ｑｕａｄｒｏｔｏｒ；ｑｕａｔｅｒｎｉｏｎ；ｂａｃｋｓｔｅｐｐｉｎｇ；ｆｏｌｌｏｗｅｒｌｅａｄｅｒ
